FRL 濾杯材料選型：聚碳酸酯或金屬？
FRL 單元選擇聚碳酸酯或金屬濾杯，應從確切系列資料、壓力與溫度範圍、內外部化學品暴露、撞擊與紫外線風險、沖洗條件，以及是否需要看見液位開始。單靠材料名稱不是完整規格，因為防護罩、液位視窗、密封件、排水器與固定機構同樣決定總成的限制。
透明濾杯可以加快檢查；金屬濾杯可以提高抗撞擊能力，並適應某些運轉環境。兩者都不是通用的優勝方案，任何一個材料標籤也不能證明它與所有溶劑、潤滑劑、酸、清潔化學品或戶外條件相容。
重點摘要
- 壓力與溫度限制屬於確切 FRL 系列與濾杯配置，不是某一材料類別的通用限制。
- 金屬本體內仍可能包含聚合物液位視窗、彈性體密封件或塑膠排水器。
- 化學相容性必須涵蓋濾杯內的冷凝水與壓縮機潤滑劑，以及外部的清潔劑、煙霧與紫外線。
- 只有製造商為確切型號確認完整替換套件，濾杯材料轉換才有依據。
本指南聚焦濾杯材料選型。峰值流量與壓降計算請使用 FRL 尺寸選擇指南；系統架構請參閱模組化與獨立 FRL 指南。
選擇完整濾杯總成，而不只是本體材料
FRL 濾杯總成是完整的承壓與可維修組件：濾杯本體、防護罩、液位視窗、密封件、排水器、固定介面與任何塗層。Parker 的工程指南分開說明聚碳酸酯與金屬濾杯的注意事項，而其產品資料顯示，金屬濾杯仍可能使用尼龍液位視窗、丁腈密封件與聚合物排水器（Parker 工程資料，2026；Parker 05E 資料，2026）。
這表示鋁製或鋅製濾杯本體，不會讓所有接液或外露零件都變成金屬。狹窄的液位視窗可能仍是對化學品最敏感的元件。排水器密封件可能決定流體相容性的上限。固定螺紋或卡口則可能決定名義上相似的替換品能否安全安裝。
在應用審查中，未確認的液位視窗、密封件或排水器應視為尚未解決的相容性風險，而不是選定濾杯本體後再補上的小細節。
索取報價時，請指定確切的 FRL 製造商、系列、接口尺寸、已知的濾杯套件號碼、排水類型與現有防護罩。「1/2 英吋濾器用金屬濾杯」不足以確立配合關係或額定值。
何時聚碳酸酯濾杯是更好的選擇？

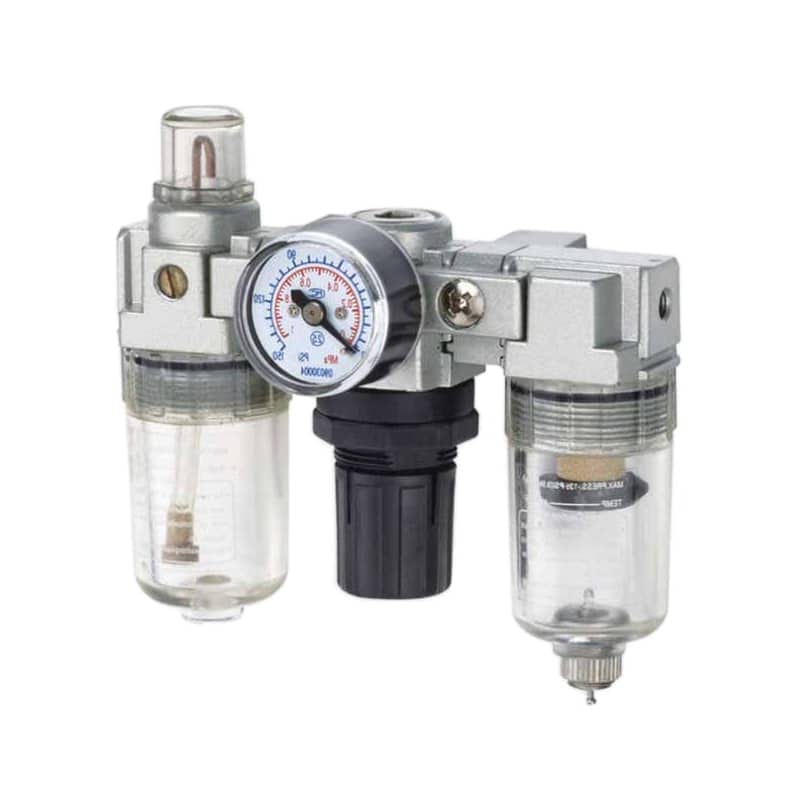

當目視檢查很重要，且確切製造商的壓力、溫度、化學品、撞擊與環境限制都獲得滿足時，聚碳酸酯濾杯通常是實務上的選擇。操作人員可以看見冷凝水、潤滑劑液位、變色與部分污染，不必只依賴小型液位視窗，也不必打開已洩壓的總成。
可視性可以讓維護流程更快，但不能取代檢查標準。團隊仍需要明確的最高液位、排水功能檢查，以及在濾杯變霧、龜裂、刮傷、變形或難以辨識液位時的應對方式。
聚碳酸酯不是「低壓」的同義詞。例如，Festo 某款維修單元產品列出的 Makrolon 濾杯搭配金屬防護罩，適用於 1 至 16 bar 與 -10 至 60°C。這些數值屬於該特定產品，不適用於所有聚碳酸酯濾杯（Festo LFR-1/4-D-MINI-KC，2026）。
因此，在以下情況，受保護的透明濾杯可能適用：
- 核准產品資料涵蓋實際入口壓力與環境／流體溫度；
- 內部冷凝水與壓縮機潤滑劑，和濾杯、密封件及排水器相容；
- 外部清潔劑、煙霧、油品與製程化學品都已評估；
- 指定防護罩已安裝且沒有損壞；
- 陽光、撞擊、磨蝕碎屑與沖洗沒有超過產品的環境限制；
- 直接目視液位具有明確的維護價值。
不要為了提高可視性而拆除原廠防護罩。請選擇同時提供檢查可達性與防護的配置。
哪些化學品與環境會威脅聚碳酸酯？
Parker 警告，聚碳酸酯濾杯與液位視窗不應搭配氯化烴、酮、酯、某些醇類或不相容的抗燃壓縮機流體使用，也應避免直接日照、撞擊與超出額定值的溫度。Parker 也建議只用溫和的肥皂與清水清潔（Parker 工程資料，2026）。
這項指引比固定的「溶劑排除半徑」更有用。暴露情況取決於化學品身分、濃度、溫度、接觸時間、模製件內的應力、通風、飛濺模式，以及物質以液體或蒸氣形式到達濾杯的方式。通用的兩公尺規則無法涵蓋這些變數。
請評估兩條暴露路徑：
| 暴露路徑 | 要識別的例子 | 可能受影響的零件 |
|---|---|---|
| 內部 | 冷凝水、壓縮機潤滑劑、管路處理殘留物、清潔帶入物 | 濾杯、液位視窗、密封件、排水器、濾芯端蓋 |
| 外部 | 除油劑、塗料溶劑、沖洗化學品、切削液、紫外線、製程煙霧 | 濾杯、防護罩、液位視窗、固定介面、標籤 |
應力龜裂不一定會在首次接觸後立即出現。請記錄安全資料表上的確切產品名稱與濃度，不要只在應用表上寫「有溶劑」。將資料送交 FRL 製造商，取得書面的相容性決定。
如果化學品變更，請重新審查。已被某種水性清潔劑接受的濾杯，不會自動與週末清潔時使用的新除油劑相容。
金屬濾杯改善什麼，又有哪些限制？

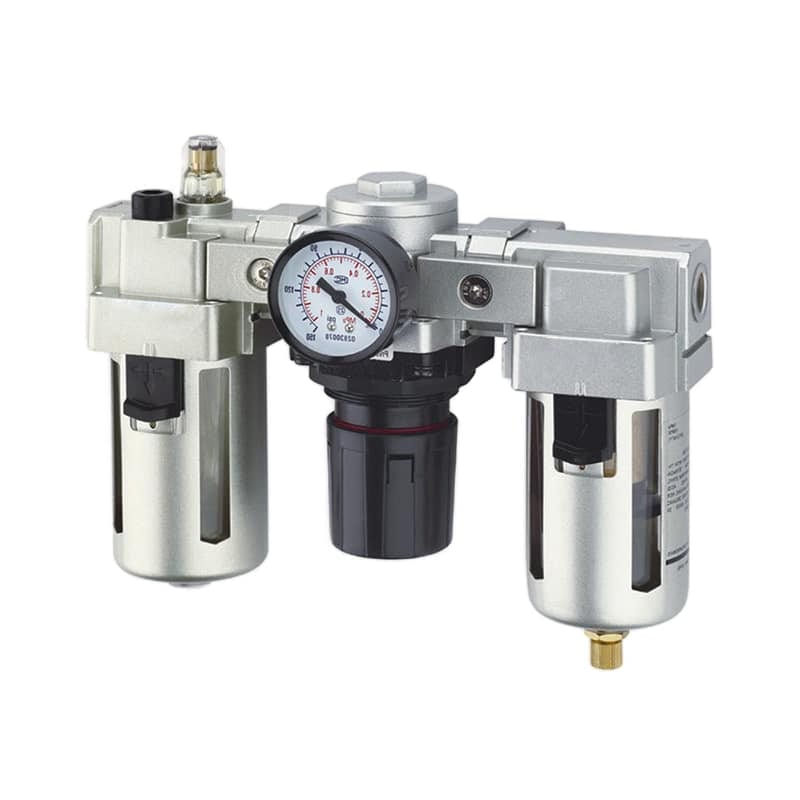

金屬濾杯可以提高抗撞擊能力、降低濾杯本體直接暴露於紫外線的程度，並在某些產品系列中擴大壓力或溫度範圍。然而，Parker 也表示其金屬濾杯不建議用於強酸、強鹼或含鹽大氣，因此「金屬」不是通用的耐化學性額定（Parker 工程資料，2026）。
確切的合金與表面處理很重要。壓鑄鋅、壓鑄鋁、不鏽鋼與塗層金屬不會共用同一個腐蝕範圍。如果需要不鏽鋼，請指定材質等級並驗證其餘材料。304 與 316 不鏽鋼指南說明為什麼合金標示必須與實際氯化物及化學品條件相配。

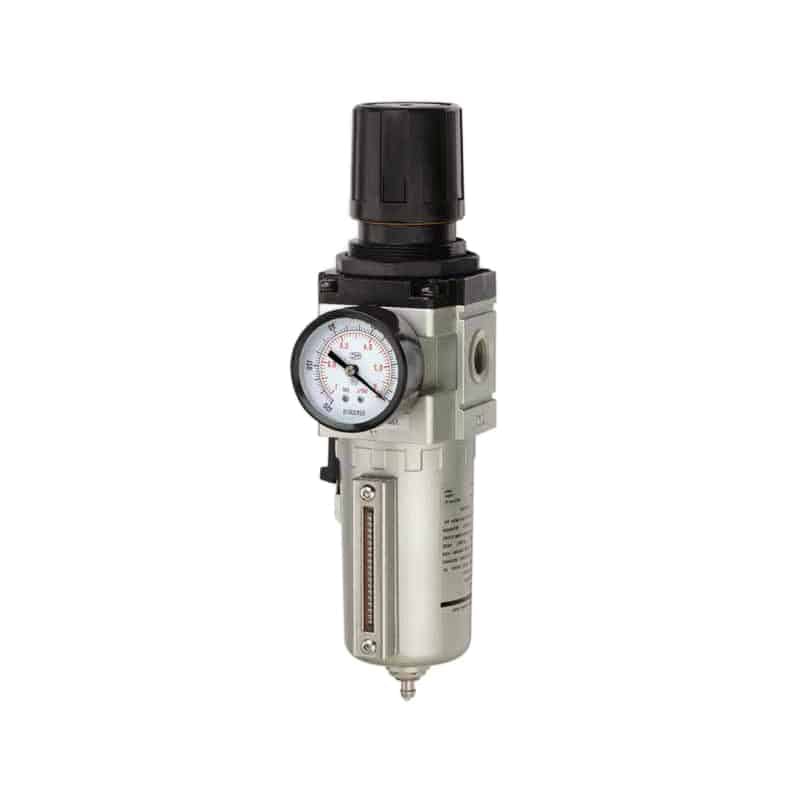

配有液位視窗的金屬濾杯同樣是混合材料總成。Parker 的 05E 範例列出鋅製濾杯、尼龍液位視窗、丁腈密封件與塑膠排水器。在該配置中，即使主殼體是金屬，液位視窗或排水器仍可能是限制元件（Parker 05E 資料，2026）。
單靠金屬結構不能確立食品、製藥、潔淨室或沖洗合規性。這些宣稱需要應用專屬證據，涵蓋表面處理、塗層、潤滑劑、密封件、排水器、可清潔性、微粒產生，以及適用的法規或客戶標準。
為什麼壓力與溫度限制依型號而定？
壓力與溫度額定值依型號而定，因為濾杯幾何形狀、固定設計、防護罩、液位視窗、排水器、密封件與測試配置會隨系列變化。Parker 自身的型錄也為不同系列提供不同限制，說明為所有聚碳酸酯或金屬 FRL 濾杯設定一個通用界線，在技術上並不可靠（Parker 完整 FRL 型錄，2026）。
以下數字是範例，不是通用設計限制：
| 製造商系列範例 | 聚碳酸酯配置 | 金屬配置 | 選型啟示 |
|---|---|---|---|
| Parker P31 微粒濾器 | 最大 10 bar；-10 至 52°C | 最大 17 bar；-10 至 65.5°C | 某系列顯示金屬濾杯具有較高的範圍 |
| Parker 05E 濾器 | 最大 10.3 bar；0 至 52°C | 最大 17.2 bar；0 至 80°C | 另一系列具有不同的溫度限制 |
| SMC AW10 過濾調壓器 | 標準為聚碳酸酯；金屬為選配 | 公布的單元最大值相同，為 1.0 MPa 與 -5 至 60°C | 材料選項不一定會改變單元額定值 |
SMC AW10 資料來自 SMC 產品文件，只適用於該配置（SMC AC 系列資料，2026）。
請同時檢查最大壓力與運轉壓力範圍。如果資料表分開提供環境溫度與流體溫度，也要分別檢查。考慮最可信的最高調壓器入口壓力、封閉狀態壓力、壓縮機控制帶、冷啟動、輻射熱與清潔溫度。
不要將濾器的額定值套用到外觀相似的油霧器。請確認完整料號與所有後綴，因為排水器、濾杯與選項都可能改變核准範圍。
防護、紫外線、撞擊與沖洗如何改變選擇？
機械與環境暴露可能使防護罩與安裝位置和濾杯本體同樣重要。Parker 建議所有應用都使用金屬濾杯防護罩，而 Festo 的 MS 維修單元系列提供搭配防護罩的聚碳酸酯與金屬濾杯選項，顯示防護與濾杯材料是分開的配置決策（Parker 工程資料，2026；Festo MS 濾器，2026）。
請確認 FRL 實際安裝位置：
- 掉落的工具、零件、堆高機負載或斷裂皮帶會撞到它嗎？
- 它會暴露於直射陽光或產生紫外線的設備嗎？
- 研磨碎屑或焊渣會到達濾杯或液位視窗嗎？
- 該區域需要沖洗嗎？沖洗壓力、溫度與化學品條件是什麼？
- 振動可能使濾杯、排水器或固定部件鬆脫嗎？
- 總成是否位於會阻礙例行液位檢查的面板後方？
機台外殼可以降低撞擊風險，但也可能困住熱量或化學蒸氣。戶外罩可以降低紫外線與雨水暴露，卻可能使排水檢查更困難。應評估組裝完成的安裝，而不是型錄頁面上的孤立濾杯。
需要沖洗時，請索取完整單元的環境與材料資料。耐腐蝕濾杯本體不能證明排水器、壓力錶、調整旋鈕、緊固件、安裝套件或介面密封件能承受相同製程。
可以用金屬濾杯替換聚碳酸酯濾杯嗎？
只有當製造商為確切 FRL 型號確認相容的完整套件，且轉換後的總成仍保留必要額定值與認證時，才可將一種濾杯材料替換為另一種。相似的直徑、螺紋尺寸或外觀，不能證明不同品牌、系列、生產世代或排水選項之間可以互換。
訂購前請驗證以下所有項目：
- 製造商與完整 FRL 料號，包括後綴。
- 核准的濾杯套件料號與支援的單元修訂版本。
- 濾杯密封件材料，以及是否包含新密封件。
- 排水類型、螺紋、方向與最低運轉行為。
- 套件隨附的防護罩、液位視窗與固定機構。
- 轉換後的壓力與溫度額定值。
- 每個替換零件的化學品與環境相容性。
- 安裝扭矩、卡扣位置、漏氣測試與試運轉說明。
- 對機構核准、保固與現場驗證的影響。
不要透過加工未列出的濾杯、在固定介面加螺紋密封劑，或將一個系列的本體與另一系列的排水器混用來自行改裝。承壓濾杯位於儲存氣動能量的上方，任何非核准改裝都會改變風險。
維修前，請隔離單元並遵循現場危險能量程序。ISO 4414 涵蓋氣動系統的設計、安裝、操作、維護與安全要求；OSHA 29 CFR 1910.147 則將氣動能量納入適用維修工作的危險能量控制（ISO 4414，2010；OSHA 1910.147，2026）。
應如何建立可辯護的濾杯材料決策？
可辯護的決策應從確切元件資料開始，再依序處理內部化學品、外部環境、運轉範圍、物理危害、檢查需求與替換證據。如果某項輸入未知，請將它標記為待解決項目，不要用經驗法則填補空缺。
請使用簡單的決策記錄：
| 決策輸入 | 必要證據 | 驗收聲明 |
|---|---|---|
| 確切識別 | 銘牌照片與完整料號 | 所選套件列明適用於此單元 |
| 壓力與溫度 | 確切選項的製造商資料表 | 所有可信條件都維持在額定範圍內 |
| 內部化學品 | 壓縮機流體資料，必要時加冷凝水分析 | 每個接液零件都相容 |
| 外部化學品 | 清潔劑 SDS、濃度、方法、接觸時間 | 外露總成已獲核准 |
| 物理環境 | 安裝照片與風險評估 | 防護罩與位置能控制撞擊／紫外線風險 |
| 檢查 | 維護方法與警報／行動上限 | 可以檢查液位與濾杯狀況 |
| 試運轉 | 安裝說明與測試記錄 | 漏氣、排水、調壓器與可視性檢查通過 |
Festo 說明其 MS 過濾調壓器使用壓鑄鋁外殼，並提供金屬或聚碳酸酯濾杯選項與多種排水系統。這提醒我們應記錄完整選項組合，而不是只指定看得見的濾杯（Festo MS 過濾調壓器，2026）。
RFQ 與驗收檢查表應包含哪些內容？
有用的 RFQ 能讓供應商識別確切濾杯總成，並以書面說明其限制。它應把事實與偏好分開：「必須耐受 3% 濃度、45°C 的清潔劑 X」是應用要求；「偏好透明濾杯」則是可視性偏好，若與安全或相容性衝突，可以改變。
請提供：
- 完整 FRL 料號、模組類型、接口尺寸與修訂版本；
- 最大與最小入口壓力，而不只是調壓器設定值；
- 流體與環境溫度範圍，包括清潔與停機狀態；
- 壓縮機潤滑劑，以及上游使用的任何抗燃流體；
- 預期的冷凝水污染物；
- 外部化學品名稱、濃度與暴露方法；
- 紫外線、撞擊、振動、沖洗與腐蝕條件；
- 所需排水功能與排放連接；
- 所需的目視檢查或電子液位指示；
- 法規、客戶、潔淨室或食品區要求；
- 所需濾杯套件、密封件、防護罩、排水器與備件數量。
收貨時，請將裝箱單與零件標記和核准報價逐項比較。檢查液位視窗、密封件、排水器、防護罩與固定介面。依製造商說明安裝後，記錄隔離恢復、漏氣測試、排水運作、調壓器反應與檢查可達性。
排水器選擇可能同時改變維護行為與濾杯套件。手動與半自動排水器指南涵蓋這項決策。如果製程需要去除油氣膠，而不只是分離大量液體，請使用凝聚式濾器指南定義完整的處理鏈。
FRL 濾杯材料常見問題：買方應該問什麼？
反覆出現的答案是：使用確切產品資料，而不是通用材料規則。即使濾杯本體使用相同的廣義材料名稱，也可能有不同的幾何形狀、固定系統、防護罩、液位元件、排水器、密封件、塗層與測試限制。
50°C 是聚碳酸酯 FRL 濾杯的通用上限嗎？
不是。Parker 在 P31 與 05E 範例中公布聚碳酸酯配置為 52°C，而 Festo 某款 Makrolon 濾杯產品列為 60°C。這些都是產品專屬數值；請使用確切製造商、系列、濾杯、防護罩、排水器與運轉條件的資料表。
金屬 FRL 濾杯能安全搭配所有溶劑、酸或鹼性清潔劑嗎？
不是。Parker 特別提醒，其金屬濾杯不應搭配強酸或強鹼使用，也不適合含鹽大氣。相容性取決於指定的合金、塗層、液位視窗、密封件、排水器、濃度、溫度與暴露時間。請針對實際化學品取得書面相容性指引。
金屬濾杯可以免除防護罩嗎？
不能自動免除。防護罩要求屬於產品設計與安裝風險評估的一部分；它除了保護濾杯本體，也可能保護液位視窗、排水器、固定區域或附近元件。請遵循確切製造商的配置，不要拆除隨附的防護。
替換金屬濾杯可以沿用現有排水器與密封件嗎？
只有在製造商核准的套件與說明明確允許時才可以。金屬濾杯選項可能使用不同的密封件、排水零件、液位元件或固定硬體。請依完整套件號碼訂購並確認隨附零件。
濾杯不透明時，操作人員如何檢查冷凝水？
使用單元指定的核准液位視窗、液位指示器、感測器、排水功能檢查或排定的安全檢查方法。試運轉前先定義應對上限；不透明濾杯不應成為停止檢查冷凝水的理由。
來源與查閱註記
- Parker，《壓縮空氣處理工程資料》。聚碳酸酯與金屬濾杯注意事項。查閱日期：2026-07-27。
- Parker，《壓縮空氣處理完整型錄》。P31 配置範例。查閱日期：2026-07-27。
- Parker，05E 濾器資料。濾杯、液位視窗、密封件、排水器、壓力與溫度範例。查閱日期：2026-07-27。
- Festo，MS 系列濾器。濾杯與防護罩選項。查閱日期：2026-07-27。
- Festo，MS 系列過濾調壓器。外殼、濾杯與排水選項。查閱日期：2026-07-27。
- Festo，LFR-1/4-D-MINI-KC。產品專屬 Makrolon 濾杯範例。查閱日期：2026-07-27。
- SMC，AC 系列產品資料。AW10 濾杯選項與運轉限制。查閱日期：2026-07-27。
- ISO 4414:2010，氣動流體動力系統與元件。查閱日期：2026-07-27。
- OSHA 29 CFR 1910.147，《危險能量控制》。查閱日期：2026-07-27。
