효율과 성능을 극대화하는 최적의 진공 발생기 선정 방법

A 진공 발생기 는 흡착 패드와 연결 회로를 배기하는 장치입니다. 진공 발생기를 선정할 때는 허용 시간 안에 검증된 픽업 압력에 도달하고, 측정된 누설 조건에서 그 압력을 유지하며, 공기 비용과 안전 한계를 충족하는 가장 작은 장치를 선택하십시오. 최대 진공도, 최대 흡입 유량 및 공기 소비량은 여전히 서로 다른 카탈로그 값입니다.

부하, 흡착 패드 배열, 표면, 총 배기 용적, 목표 응답 시간, 예상 누설, 동적 입구 압력, 사용 사이클 및 해제 방법부터 정의하십시오. 그런 다음 모든 후보를 하나의 공통 운전점에서 비교하십시오. 최종 결정은 서로 관련 없는 카탈로그 최대값을 조합하는 것이 아니라 실제 워크 시험에서 나와야 합니다.

핵심 요점

• 흡착 패드 유지력과 발생기 유량을 별도의 확인 항목으로 산정하십시오.
• 곡선 끝점이 아니라 필요한 진공도에서 흡입 유량을 읽으십시오.
• SMC ZQ 예시는 5~22 L/min의 흡입 유량과 15~47 L/min의 구동 공기 사용량을 짝지어 제시합니다.
• 장비에서 픽업 압력, 응답 시간, 누설 회복, 해제 및 안전 고장을 입증하십시오.

진공 발생기 선정 데이터시트

SMC의 현재 모델 선정 순서는 7단계로 구성되며 실제 장비에서 평가하는 단계로 끝납니다. 이 순서가 유용한 이유는 워크, 동작, 흡착 패드 형상 및 필요한 유지력을 알아야 발생기 용량을 확정할 수 있기 때문입니다 (SMC 진공 장비 모델 선정, 2026).

카탈로그를 열기 전에 운전 요구사항을 작성하십시오. 사용할 수 있는 데이터시트에는 다음이 포함됩니다:

입력 항목	기록할 값	선정에 미치는 영향
워크	질량, 치수, 무게중심, 표면 및 다공성	부하, 패드 유형, 누설 및 부하 분담을 결정
동작	방향, 가속도, 감속도 및 진동	필요한 유지 여유도를 결정
진공 회로	패드 수, 패드 용적, 튜브 내경 및 길이, 매니폴드 용적	배기 용적과 컨덕턴스를 결정
타이밍	진공 명령부터 안전 픽업 신호까지의 최대 시간	필요한 유효 흡입 유량을 결정
누설	실제 부품에서 도달한 측정 유량 또는 압력	유량 곡선을 따라 운전점을 이동시킴
플랜트 공기	발생기에서의 동적 압력, 공기 품질 및 동시 수요	카탈로그 성능을 달성할 수 있는지를 결정
제어	진공 스위치, 체크 밸브, 차단 로직, 블로오프 및 고장 응답	공기 공급 시간과 안전한 해제를 결정
상업적 사용 조건	발생기 수, 사이클, 유지 시간, 교대 수 및 에너지 가격	연간 압축공기 비용을 결정

결과를 하나의 진공도 수치가 아니라 운전 범위로 취급하십시오. 간결한 요구사항은 다음과 같이 작성할 수 있습니다. “측정 누설 12 L/min을 흡입하면서 게이지 압력 -55 kPa 이상을 유지하고, 180 ms 이내에 스위치 지점에 도달하며, 동적 입구 압력 0.40 MPa에서 운전한다.” 이 문장은 곡선과 장비 시험으로 확인할 수 있습니다.

흡착 패드 유지력과 발생기 용량은 어떻게 구분합니까?

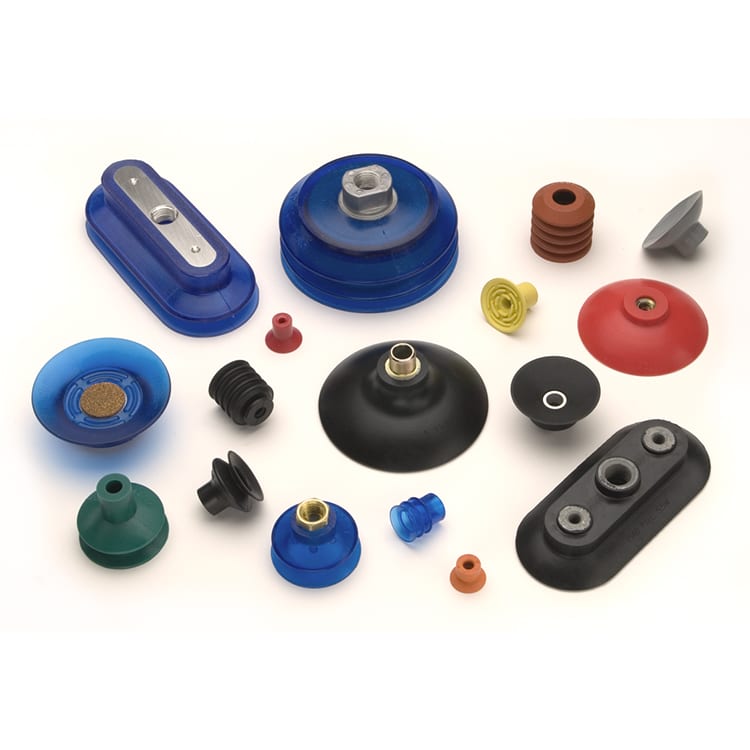

Schmalz는 이상적인 흡착 패드 유지력을 압력 차와 유효 흡착 면적의 곱으로 정의합니다. $F = \Delta p \cdot A$. 이 관계식은 부하 측을 산정하지만 튜빙을 배기하거나 누설을 보충하는 데 필요한 흡입 유량을 나타내지는 않습니다 (Schmalz 진공 흡착 패드, 2026).

이상적인 수직 유지력은 다음과 같습니다:

이 방정식에서 $F_{\mathrm{ideal}}$ 은 이상적인 수직력이고, $\Delta p$ 은 주변 압력에서 패드 압력을 뺀 값이며, $A_{\mathrm{eff}}$ 은 제조업체의 유효 흡착 면적입니다. 뉴턴 단위로 계산하려면 압력과 면적을 호환되는 SI 단위로 사용하십시오.

수직 상승 이동의 사전 검토 부하는 다음과 같이 쓸 수 있습니다:

이 식에서 $m$ 은 워크 질량이고, $g$ 은 중력 가속도이며, $a_v$ 은 상승 가속도이고, $S$ 은 선택한 설계 계수입니다. 무게중심, 불균등한 부하 분담, 워크 굽힘, 패드 마모, 오염 및 한 패드가 밀봉을 잃을 때의 결과를 고려한 후에만 필요한 힘을 패드 사이에 분배하십시오.

수직면에서는 부하가 패드에 접선 방향으로 작용하므로 별도의 미끄럼 검사가 필요합니다. 마찰 계수, 오일, 물, 먼지 및 표면 조직이 지배적인 영향을 줄 수 있습니다. 수직력 방정식을 전단 용량의 증명으로 재사용하지 마십시오. 공표된 전단 데이터를 사용하거나 정확한 패드와 표면을 시험하십시오. 두 가지 모두 시험하십시오.

필요한 압력에 도달한 후 발생기가 추가 유지력을 만들어 내는 것은 아닙니다. 유량 용량이 압력이 얼마나 빨리 형성되는지, 그리고 공기가 누설되는 동안 시스템이 그 압력을 유지할 수 있는지를 결정합니다. 유량은 별도로 확인해야 합니다. 다음 진공 흡착 패드 크기 계산기 를 초기 부하 측 검토에 사용한 다음 패드 제조업체의 유효 면적 및 전단 데이터를 확보하십시오.

진공 발생기 성능 곡선은 어떻게 읽어야 합니까?

명시된 공급 압력에서 SMC ZQ105, ZQ107 및 ZQ110 예시는 각각 5, 10 및 22 L/min(ANR)의 최대 흡입 유량을 제시하며, 세 모델 모두 최대 진공도는 -80 kPa입니다. 이 값들은 서로 다른 곡선 끝점에서 발생합니다 (SMC ZQ 시리즈, 2023).

최대 진공도 는 흡입 포트를 밀봉한 상태에서 측정하며 흡입 유량은 0에 가까워집니다. 최대 흡입 유량은 흡입 포트가 대기압에 가까운 상태에서 측정하며 사용할 수 있는 진공도는 낮습니다. 워크는 이 두 끝점 사이의 어느 지점에서 운전됩니다.

후보 곡선은 다음 순서로 읽으십시오:

1. 가속도와 제어기가 반응하기 전 허용 압력 손실을 포함하여 부하 검토에서 얻은 최소 허용 진공 압력을 표시하십시오.
2. 그 압력과 후보의 흡입 유량 곡선이 교차하는 지점을 찾으십시오.
3. 유량을 읽으십시오.
4. 측정된 연속 누설 및 프로젝트에 필요한 여유도와 비교하십시오.
5. 같은 공급 압력, 튜브, 필터, 용적 및 압력 목표에서 배기 시간 데이터를 확인하십시오.
6. 플랜트 헤더의 무부하 측정값이 아니라 동적 입구 압력에서 구동 공기 소비량을 기록하십시오.

카탈로그에 “최대 진공도”와 “최대 유량”만 표시되어 있다면 어떻게 해야 할까요? 두 최대값을 조합하면 실제로 존재하지 않는 운전점이 되므로 전체 곡선을 요청하십시오.

공급 압력도 비교에 포함해야 합니다. ZQ 예시는 0.5 mm 노즐에 0.35 MPa, 0.7 및 1.0 mm 노즐에 0.43 MPa를 지정합니다. 입구 압력이 높다고 항상 성능이 개선되는 것은 아닙니다. SMC 선정 가이드는 모델의 표준 공급 압력을 권장하며 과도한 압력이 성능을 낮추고 공기를 낭비할 수 있다고 경고합니다.

곡선의 배경이 되는 노즐, 동반 유동 및 디퓨저 물리에 대해서는 다음을 참조하십시오: 벤투리 이젝터 및 진공 제어 밸브의 물리학.

용적, 누설 및 응답 시간은 유량을 어떻게 결정합니까?

흡착 응답 시간 은 밸브 작동부터 패드가 흡착에 필요한 압력에 도달할 때까지의 시간입니다. SMC는 진공 측 배관 용량을 필요한 응답 시간으로 나눈 값에서 유량 검토를 시작한 다음 유량 곡선에서 실제 누설 운전점을 추가합니다 (SMC 진공 장비 모델 선정, 2026).

배기 용적에는 패드, 피팅, 필터, 튜브, 매니폴드, 저장 탱크 및 센서 공동이 포함됩니다. 긴 진공 튜빙은 용적과 제한을 추가합니다. 응답 시간이 중요하다면 긴 흡입 라인을 원격 캐비닛까지 배관하는 것보다 이젝터를 패드 가까이에 배치하는 편이 더 효과적인 경우가 많습니다.

폐쇄 용적에서 유효 펌핑 속도가 대략 일정하다고 가정할 때 초기 검토 추정값은 다음과 같습니다:

이 추정식에서 $t$ 은 시간이고, $V$ 은 총 배기 용적이며, $S_{\mathrm{eff}}$ 은 연결된 용적에서의 유효 흡입 유량이고, $p_i$ 및 $p_f$ 은 초기 및 최종 절대 압력입니다. Leybold는 펌프다운 추정에 용적, 유효 펌핑 속도 및 압력비를 사용하면서 압력에 따른 속도와 가스 유입이 결과를 바꾼다고 설명합니다 (Leybold 펌프다운 시간, 2026).

이젝터의 흡입 유량은 일반적으로 진공도가 높아지면서 변하므로 이 방정식은 사전 검토용이지 출고 기준이 아닙니다. 가능하면 제조업체의 배기 곡선을 사용하십시오. 그런 다음 설치된 용적을 시험하십시오. 다음 진공 배기 시간 계산기 도구는 카탈로그 확인 전에 용적, 절대 압력, 누설 및 효율 가정을 정리하는 데 도움이 됩니다.

다공성 보드, 질감이 있는 주물, 휘어진 판재 및 마모된 패드는 연속 누설을 증가시킵니다. 실제 워크로 누설을 측정하십시오. 실용적인 방법은 후보 이젝터로 안정화된 진공도를 기록한 다음 해당 모델의 유량 곡선으로 대응하는 흡입 유량을 추정하는 것입니다. 가장 잘 밀봉되는 시편만이 아니라 대표 부품 전반에서 반복하십시오.

고진공, 고유량 및 중앙 공급원 중에서 선택하기

SMC의 계산 곡선 예시에서 누설이 40 L/min이면 고진공 이젝터는 약 -10 kPa, 고유량 버전은 약 -23 kPa에 머뭅니다. 누설이 5 L/min이면 고진공 버전은 약 -72 kPa에 도달합니다. 어떤 곡선이 유용한지는 적용 운전점이 결정합니다 (SMC 진공 장비 모델 선정, 2026).

공급원 전략	일반적인 적합 조건	주요 검증 항목
고진공 이젝터	더 큰 압력 차가 필요한 밀봉 부품 또는 저누설 부품	유지 설정점에서 사용 가능한 유량
고유량 이젝터	다공성, 거칠거나 균일하지 않은 표면	측정 누설에서 유지 가능한 진공도
다단 이젝터	전체 곡선과 구동 공기 요구량이 다른 방식보다 우수한 적용	모델별 곡선, 공기 소비량, 배기 및 제어 데이터
분산형 이젝터	빠른 국부 응답, 짧은 진공 라인 및 독립 패드	동시 압축공기 수요 및 소음
중앙 펌프 또는 블로어	다수 지점, 장시간 사용, 연속 누설 또는 플랜트 전체 진공	라인 컨덕턴스, 예비 용량, 제어, 유지보수 및 총 에너지

“다단”은 구조를 설명하는 말이지 에너지 절감을 보장하지 않습니다. 필요한 압력에서의 흡입 유량, 명시된 공급 압력에서의 구동 공기 유량 및 실제 작동 시간을 비교하십시오. 노즐이 잘 맞고 사용 시간이 짧은 단단 장치가 계속 켜져 있는 과대형 다단 장치보다 운전 비용이 낮을 수 있습니다.

하나의 발생기로 여러 패드를 공급하면 공통 고장 경로가 생깁니다. 이는 중요합니다. 한 부품이 없거나 한 패드가 대기로 열리면 나머지 패드의 진공도도 무너질 수 있습니다. 별도 회로, 체크 밸브, 유량 제한기 또는 개별 확인이 필요할 수 있습니다. 올바른 구성은 부품 수를 최소화하는 것이 아니라 위험 평가에 따라 결정해야 합니다.

필터는 회로의 올바른 측에서 선정해야 합니다. 진공 측 필터는 흡입 유량과 허용 압력 강하를 사용하고, 공급 측 필터는 구동 공기 수요와 발생기 입구 공기 요구량을 사용합니다. 다음을 참조하십시오: 이젝터 막힘을 방지하기 위한 올바른 진공 필터 크기 선정 에서 이 별도의 계산을 확인하십시오.

절감액을 임의로 만들지 않고 압축공기 비용을 어떻게 비교합니까?

같은 SMC ZQ 예시는 5, 10 및 22 L/min의 최대 흡입 유량을 15, 25 및 47 L/min(ANR)의 구동 공기 소비량과 각각 짝지어 제시합니다. 이 차이는 입찰 비교표에서 흡입 용량과 압축공기 수요를 별도 열로 관리해야 하는 이유를 보여 줍니다 (SMC ZQ 시리즈, 2023).

연간 전기 비용은 NL/min과 전기 요금만으로 계산할 수 없습니다. 근거 있는 추정에는 정규화된 구동 공기 유량, 발생기 수, 측정된 작동 시간, 연간 운전 시간, 컴프레서 비출력 및 에너지 가격이 필요합니다:

변수는 정규화된 공기 유량 $q_N$, 발생기 수 $n$, 공기 공급 듀티 비율 $D$, 연간 운전 시간 $H$, 컴프레서 비에너지 $e_{\mathrm{sp}}$ 및 kWh당 전기 비용 $c_e$. 모든 용적 기준 조건을 일관되게 유지하십시오.

미국 에너지부는 하나의 보편적인 비용 계수 대신 압축공기 평가 도구와 플랜트 비용 워크시트를 제공합니다 (DOE 압축공기 시스템, 2026). 가능하면 현장에서 측정한 데이터를 사용하십시오.

공기 절감 제어는 $D$발생기의 순간 구동 공기 소비량을 바꾸는 것이 아닙니다. 실제로 측정하십시오. 밀봉된 부품에서는 체크 밸브와 진공 스위치로 유지 중 공급 밸브를 닫을 수 있습니다. 다공성 부품에서는 이젝터를 계속 작동해야 할 수 있습니다. 사용 사이클 감소를 승인하기 전에 재시작 빈도와 최소 진공도를 기록하십시오.

도구진공 및 그리핑진공 발생기 비용 계산기모델별 공기 소비량, 발생기 수, 측정된 공기 공급 듀티 사이클, 운전 시간, 컴프레서 비출력 및 전기 요금으로 연간 압축공기 비용을 비교합니다.에너지 비용 = 공기 유량 × 비출력 × 운전 시간 × 에너지 단가발생기당 공기 소비량발생기 수량듀티 사이클연간 시간계산기 열기 ->

RFQ에는 연속 공기 공급과 검증된 차단 제어라는 두 가지 에너지 시나리오를 사용하십시오. 먼저 측정하십시오. 이렇게 하면 워크가 유지하지 못하는 낙관적인 사용 사이클을 공급업체가 제시하는 것을 막을 수 있습니다. 또한 고가의 통합 장치가 일반적인 절감률이 아니라 측정된 비작동 시간으로 비용을 회수하는지도 확인할 수 있습니다.

선정에 어떤 제어 및 안전 기능을 포함해야 합니까?

SMC는 타이머만으로 다음 동작을 진행하지 말고 들어 올리기 전에 진공 스위치 신호를 확인할 것을 권장합니다. 또한 전기 또는 공급 공기 손실로 낙하물이 발생할 위험이 있다면 낙하 방지 조치를 요구합니다 (SMC 진공 장비 모델 선정, 2026).

발생기와 함께 제어 순서를 지정하십시오:

1. 워크 조건에 맞춰 패드가 접촉하기 전 또는 접촉하는 순간에 진공을 명령하십시오.
2. 응답 시간 모니터를 시작하십시오.
3. 부하를 지지하는 동작을 시작하기 전에 안전 픽업 스위치 임계값을 충족하도록 하십시오.
4. 검증된 누설 전략에 따라 구동 공기를 정지하거나 유지하고, 재시작이 발생하면 기록하십시오.
5. 압력이 안전 동작 임계값을 넘으면 경보를 내고 문서화된 안전 상태로 전환하십시오.
6. 배치할 때 진공을 차단하고 최악의 워크를 안정적으로 해제하면서 주변 부품을 움직이거나 적층물에서 두 번째 부품을 끌어내지 않는 가장 짧은 블로오프 펄스를 적용하십시오.
7. 해제를 확인하십시오.

진공 스위치 임계값은 가속도와 진동에서 부하 계산을 여전히 충족하는 최소 압력에서 정합니다. 높다고 더 안전한 것은 아닙니다. 최대 진공도에 가깝게 설정하면 실제 안전성은 늘지 않고 지연만 증가할 수 있습니다. 제어기와 센서 분해능이 허용하면 경고, 안전 픽업 및 중단 임계값을 별도로 설정하십시오.

체크 밸브는 구동 공기가 멈춘 후에도 진공을 유지할 수 있지만, 유지된 진공이 안전한 인양의 증거는 아닙니다. 체크 밸브는 시간을 벌어 줄 뿐입니다. 누설, 패드 변형, 부품 누락 및 공통 매니폴드가 그 보호 기능을 무력화할 수 있습니다. 위험한 부하는 기계식 2차 고정이나 가드가 필요할 수 있습니다. 저장 탱크는 감쇠를 늦출 수 있지만 배기 및 해제 시간도 늘립니다.

배기도 중요합니다. 막힌 소음기나 제한적인 공통 배기는 배압을 높여 성능을 바꿀 수 있습니다. 공기가 흐르는 동안 동적 입구 압력을 기록한 다음 최종 소음기, 필터, 튜빙, 피팅 및 블로오프 설정을 설치한 상태에서 진공 시험을 반복하십시오. 다음 압축공기 압력 강하 가이드 자료는 상류 측 측정을 다룹니다.

실제 장비에서 선정을 어떻게 입증합니까?

SMC의 현재 선정 절차는 7단계 “실제 장비로 평가”로 끝나며, 제어 지침은 동작 전에 흡입 확인 신호를 요구합니다. 이것이 올바른 출고 경계입니다. 계산은 발생기 후보를 좁히고 설치 시험은 회로와 워크 조합을 입증합니다 (SMC 진공 장비 모델 선정, 2026).

단계별 검수 시험을 사용하십시오:

시험 항목	방법	합격 기준
포트 캡 상태 진공	흡입 포트를 밀봉하고 동적 정격 공급에서 운전	모델별 밀봉 포트 범위에 도달
알려진 용적 응답	최종 회로를 통해 측정된 용적을 배기	프로젝트 시간 안에 지정된 스위치 압력에 도달
워크 누설	대표적인 청정, 오염, 거친, 휜 및 다공성 부품 시험	필요한 여유도를 두고 최소 압력을 유지
동적 취급	최악의 가속도, 방향, 진동 및 비상 정지 조건으로 운전	압력이 문서화된 중단 임계값 아래로 내려가지 않음
해제	최종 블로오프 및 벤트 경로 시험	인접 부품을 방해하지 않고 장비 타이밍 한계 안에서 해제
공기 사용량 검증	공기 공급 시간, 재시작 빈도 및 입구 유량 측정	승인된 비용 시나리오와 일치
고장 응답	허용되는 범위에서 부품을 제거하고, 패드 하나를 열고, 공급을 줄이고, 전원을 차단	장비가 문서화된 안전 상태로 전환

보편적으로 허용되는 진공 감쇠율은 없습니다. 저장 용적, 알려진 누설, 최소 안전 압력, 응답 시간 및 장비 반응 시간으로 한계를 정하십시오. 시작값과 종료값만이 아니라 전체 압력 트레이스를 기록하십시오.

포트 캡, 알려진 용적 및 실제 워크라는 세 가지 기준 트레이스를 유지하십시오. 세 가지를 모두 사용하십시오. 이들은 발생기 상태, 회로 컨덕턴스 및 부품 누설을 구분합니다. 캡 상태 진공은 정상인데 알려진 용적 시험이 느리다면 제한부와 용적을 검사하십시오. 두 시험은 통과했는데 부품이 실패한다면 더 큰 발생기를 구매하기 전에 패드, 배치, 표면 및 누설을 조사하십시오.

RFQ 또는 최종 승인에는 데이터시트, 선택한 카탈로그 곡선, 시험 회로, 압력 트레이스, 유량 기준 조건, 제어 임계값 및 고장 시험 결과를 첨부하십시오. 이 자료 묶음은 공급업체 비교를 반복 가능하게 만들고 향후 교체품을 모델명만으로 선정하는 일을 막습니다.

진공 발생기 선정 FAQ

ZQ 제품군은 0.5, 0.7 및 1.0 mm 노즐을 사용하지만 각 모델에는 고유한 공급 압력, 흡입 유량 곡선, 구동 공기 수요 및 설치 시험이 여전히 필요합니다. 다음 질문은 잘못된 선정을 초래하기 쉬운 지름길을 다룹니다 (SMC ZQ 시리즈, 2023).

최대 진공도가 가장 높은 발생기가 항상 최선의 선택입니까?

아니요. 최대 진공도는 일반적으로 흡입 유량이 거의 0인 밀봉 포트 결과입니다. 부하에 필요한 최소 압력에서 선정하고 그 지점에 남아 있는 흡입 유량을 읽으십시오. 다공성이거나 누설되는 워크는 해당 발생기의 밀봉 포트 진공 정격이 더 낮더라도 고유량 곡선에서 더 잘 작동할 수 있습니다.

최대 흡입 유량으로 배기 시간을 계산할 수 있습니까?

그 자체로는 안 됩니다. 최대 흡입 유량은 일반적으로 낮은 진공도에서 제시되며 압력이 떨어지면 유량이 변합니다. 패드, 튜브, 피팅, 필터, 매니폴드 및 저장 탱크 용적을 포함한 다음 제조업체의 배기 곡선 또는 설치 회로를 통과하는 유효 유량을 사용하십시오. 실제 스위치 임계값에서 최종 타이밍을 검증하십시오.

공기 절감 밸브는 언제 소비량을 줄입니까?

워크와 회로가 충분한 진공을 유지하여 제어된 재시작 사이에 구동 공기를 끌 수 있을 때 소비량이 줄어듭니다. 공기 공급 듀티 사이클과 최소 유지 압력을 측정하십시오. 다공성 재질이나 지속적인 누설은 연속 발생을 강제하여 예상한 차단 효과 대부분을 없앨 수 있습니다.

진공 발생기 RFQ와 함께 어떤 정보를 보내야 합니까?

워크 질량과 표면, 동작과 방향, 패드 유형과 수량, 필요한 진공도, 측정 누설, 총 용적, 응답 시간, 동적 공급 압력, 구동 공기 한계, 사용 사이클, 제어, 해제 방법, 환경 및 고장 응답을 보내십시오. 공급업체 곡선에서 예상하는 정확한 운전점을 포함하십시오.
