如何選擇效率與性能最佳的真空發生器？

真空發生器是抽空吸盤與連接迴路的元件。選擇真空發生器時，應選用能在允許時間內達到已驗證取料壓力、在實測漏氣量下維持該壓力，並符合耗氣成本與安全限制的最小規格。最大真空度、最大吸入流量與耗氣量，是型錄中彼此分開的數值。

先整理負載、吸盤配置、表面狀況、總抽空體積、目標反應時間、預期漏氣量、動態入口壓力、工作週期與釋放方式，再把每個候選型號放在同一個工作點上比較。最後的決定來自實際工件測試，而不是把彼此無關的型錄最大值拼在一起。能達到很深的封口真空，不代表能在漏氣時快速補氣；吸盤、管路、濾芯與控制閥的限制，都可能把實際工作點推離型錄端點。

重點摘要

• 吸盤保持力與發生器流量要分開計算。
• 應讀取所需真空度下的吸入流量，不要只看曲線端點。
• SMC ZQ 範例的吸入流量為 5-22 L/min，驅動空氣用量為 15-47 L/min。
• 必須在機台上驗證取料壓力、反應時間、漏氣恢復、釋放與安全失效行為。

真空發生器選型資料表

SMC 目前的型號選擇流程分成七個步驟，最後一個步驟是在實際設備上評估。這個順序很有用，因為在確認工件、運動、吸盤幾何形狀與所需保持力之前，無法敲定發生器容量（SMC 真空設備型號選擇，2026）。

開啟型錄前，先寫下運轉需求。一份可用的資料表至少應包含：每個數值的量測位置、壓力與流量的參考條件，以及允許的最差情況。先固定這些定義，供應商才不會用不同的 ANR、表壓或靜態供氣讀值，讓候選型號看起來彼此可比。

輸入項目	記錄的數值	為什麼會改變選型
工件	質量、尺寸、重心、表面、孔隙率	決定負載、吸盤類型、漏氣與負載分配
運動	方向、加速度、減速度、振動	決定所需的保持裕量
真空迴路	吸盤數量、吸盤體積、管內徑與長度、歧管體積	決定抽空體積與導流能力
時序	從真空指令到安全取料訊號的最長時間	決定所需的有效吸入流量
漏氣	實際零件上的實測流量或達到的壓力	使工作點沿流量曲線移動
廠務空氣	發生器處的動態壓力、空氣品質、同時需求	決定能否達到型錄性能
控制	真空開關、止回閥、切斷邏輯、吹氣、故障反應	決定通氣時間與安全釋放
商業工作負荷	發生器數量、循環次數、保持時間、班次、能源價格	決定年度壓縮空氣成本

把結果視為一個運轉範圍，而不是單一真空數值。簡潔的需求可以寫成：「在實測漏氣量 12 L/min 的情況下，維持至少 -55 kPa 表壓，在 180 ms 內達到開關設定點，並以 0.40 MPa 動態入口壓力運轉。」這樣的敘述可以同時對照曲線與機台測試，也能明確說明測試是在供氣閥動作、管路已裝妥的動態狀態下進行，而不是只在空載總管上讀一個壓力。

如何把吸盤保持力與發生器容量分開？

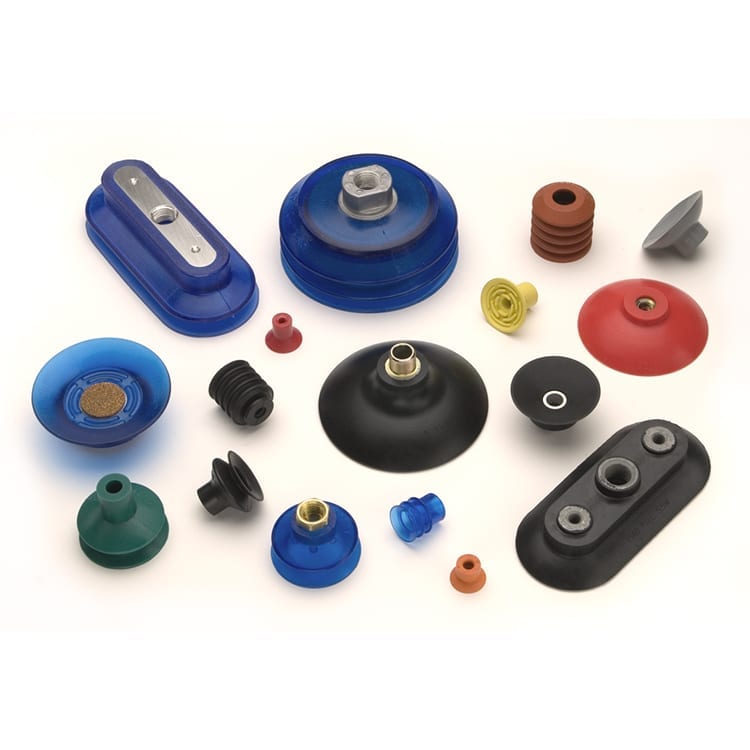

Schmalz 將理想真空吸盤保持力定義為壓差乘以有效吸附面積，F = Δp · A。這個關係式用於負載側尺寸計算；它不會說明抽空管路或補償漏氣所需的吸入流量（Schmalz 真空吸盤，2026）。

理想的法向保持力為：

在此公式中，F_ideal 是理想法向力，Δp 是環境壓力減去吸盤壓力，A_eff 是製造商的有效吸附面積。壓力與面積必須使用相容的 SI 單位，才能得到牛頓值。這是密封、平面且受力方向理想化的篩選關係；實際可用力還會受到吸盤幾何形狀、表面粗糙度、傾斜與動態負載影響，不能把理論值直接當成允許負載。

對於垂直向上移動，可用下式進行負載初步檢查：

在此式中，m 是工件質量，g 是重力加速度，a_v 是向上加速度，S 是選定的設計係數。只有在考慮重心、不均勻負載分配、工件彎曲、吸盤磨耗、污染，以及單一吸盤失去密封的後果之後，才能把所需力分配到各吸盤。

垂直表面還需要另外檢查滑移，因為負載方向與吸盤相切。摩擦係數、油、水、粉塵與表面紋理可能成為主導因素。不要把法向力公式當成抗剪能力的證明，應使用已發表的剪切資料，或測試確切的吸盤與表面。兩者都要測試；若吸盤排列會造成轉動或偏載，也要在最不利的力矩方向檢查，而不是只把總保持力平均分配到吸盤數量。

達到所需壓力後，發生器不會再額外創造保持力。它的流量容量決定壓力建立的速度，以及在空氣漏入時能否維持該壓力。流量是另一個問題。可先使用真空吸盤尺寸計算器篩選負載側需求，再取得吸盤製造商的有效面積與剪切資料。

如何讀取真空發生器性能曲線？

在各自標示的供氣壓力下，SMC ZQ105、ZQ107 與 ZQ110 範例的最大吸入流量分別為 5、10 與 22 L/min（ANR），但三者的最大真空度都列為 -80 kPa。這些數值出現在不同的曲線端點（SMC ZQ 系列，2023）。

最大真空度是在吸入口密封、吸入流量接近零的情況下量測。最大吸入流量則是在吸入口接近大氣壓、可用真空度很低的情況下量測。實際工件的工作點會落在兩個端點之間，且會隨工件表面、吸盤密封與管路壓降移動；所以兩個端點都不能單獨代表取料時的性能。

讀取候選曲線時，依照以下順序；每一步都要保留使用的供氣壓力、吸入口條件與測量單位，否則同一型號在不同型錄頁面上的端點很容易被誤當成同一個工作點：

1. 從負載檢查標出最低可接受真空壓力，包括加速度與控制器反應前允許的壓力損失。
2. 在候選曲線上找出與該壓力的交點。
3. 讀取流量。
4. 與實測連續漏氣量及專案所需裕量比較。
5. 在相同供氣壓力、管路、濾芯、體積與壓力目標下，檢查抽空時間資料。
6. 以動態入口壓力記錄驅動空氣耗量，不要使用廠務總管的空載讀值。

如果型錄只顯示「最大真空度」與「最大流量」怎麼辦？要求完整曲線，並要求供應商說明曲線是在什麼噴嘴、供氣壓力與標準狀態下量測，因為把兩個最大值組合起來，會製造一個不存在的工作點。

供氣壓力也必須納入比較。ZQ 範例對 0.5 mm 噴嘴指定 0.35 MPa，對 0.7 與 1.0 mm 噴嘴指定 0.43 MPa。入口壓力越高並不代表一定升級。SMC 選型指南建議使用型號的標準供氣壓力，並警告過高壓力可能降低性能，同時浪費空氣。比對時應記錄發生器入口的動態壓力與供氣品質，因為供氣壓力在噴射器實際通氣時下陷，可能使型錄曲線的測試條件不再成立。

如需了解曲線背後的噴嘴、引流與擴散器物理，請參閱文丘里噴射器與真空控制閥的物理原理。

體積、漏氣與反應時間如何決定流量？

吸附反應時間是從閥動作到吸盤達到所需吸附壓力的時間。SMC 先以真空側管路容量除以所需反應時間進行流量篩選，再加入流量曲線上實際的漏氣工作點（SMC 真空設備型號選擇，2026）。

抽空體積包括吸盤、接頭、濾芯、管路、歧管、儲氣槽與感測器腔體。真空管路過長會增加體積與阻力；小內徑管、彎頭、快速接頭與堵塞中的濾芯也會降低有效導流能力。若反應時間重要，讓噴射器靠近吸盤，通常比把長吸氣管路接到遠端控制櫃更有效。

對於封閉體積與近似固定的有效抽氣速度，初步估算可寫成：

在此估算式中，t 是時間，V 是總抽空體積，S_eff 是連接到該體積後的有效吸入流量，p_i 與 p_f 是初始與最終絕對壓力。Leybold 使用體積、有效抽氣速度與壓力比估算抽空時間，同時指出壓力相關的速度與氣體流入會改變結果（Leybold 抽空時間，2026）。

噴射器的吸入流量通常會隨真空度升高而改變，因此這個公式只能用於篩選，不能作為放行標準。若製造商提供抽空曲線，應優先使用，並確認曲線的噴嘴、供氣壓力、參考空氣狀態與吸氣側配置。接著測試已安裝的體積。真空抽空時間計算器可在型錄核對前，整理體積、絕對壓力、漏氣與效率假設。

多孔板、粗糙鑄件、翹曲板材與磨耗吸盤會增加連續漏氣量。應使用實際工件量測。一個實用方法是用候選噴射器記錄穩定真空度，再從該型號流量曲線估算對應吸入流量。應在具代表性的零件上重複測試，不要只測密封最好的樣品；也要分開記錄剛接觸、壓力穩定與移動中的數值，因為漏氣量可能隨吸盤變形或工件姿態改變。

高真空、高流量與集中式來源之間如何選擇？

在 SMC 的曲線示例中，漏氣量 40 L/min 時，高真空噴射器的真空度接近 -10 kPa，而高流量版本接近 -23 kPa；漏氣量 5 L/min 時，高真空版本可達約 -72 kPa。哪一條曲線有用，取決於應用的工作點；不能先用「高真空」或「高流量」作為一般性優勝分類，必須把實際漏氣、最低保持壓力與工作時間放回同一張曲線比較（SMC 真空設備型號選擇，2026）。

來源策略	通常適合	主要驗證項目
高真空噴射器	需要較深壓差的密封或低漏氣零件	保持設定點可提供的流量
高流量噴射器	多孔、粗糙或狀況不一致的表面	在實測漏氣量下可維持的真空度
多級噴射器	完整曲線與驅動空氣需求優於其他方案的應用	型號專屬曲線、耗氣量、排氣與控制資料
分散式噴射器	快速在地反應、短真空管路、吸盤各自獨立	同時壓縮空氣需求與噪音
集中式真空泵或鼓風機	多個取料點、長時間工作、連續漏氣或全廠真空需求	管路導流能力、備用量、控制、維護與總能源

「多級」是結構描述，不是節能保證。應比較所需壓力下的吸入流量、指定供氣壓力下的驅動空氣流量，以及實際通氣時間。噴嘴匹配良好且工作時間短的單級機組，可能比長時間持續運轉的過大型多級機組更省成本。集中式泵浦或鼓風機則還要把長管路導流能力、備用容量、控制、維護與廠務能耗放進同一個比較，不要只拿泵的額定流量和近端噴射器比較。

一台發生器供應多個吸盤，會形成共同失效路徑。這一點很重要：如果一個工件不存在或一個吸盤開放到大氣，其他吸盤的真空度也可能崩潰。可能需要分開的迴路、止回閥、流量限制器或個別驗證。正確配置應由風險評估決定，而不是由元件數量最少的方案決定。

濾芯必須按迴路正確側別選型。真空側濾芯使用吸入流量與允許壓降；供氣側濾芯使用驅動空氣需求與發生器入口空氣要求。兩側的堵塞症狀也不同：吸氣側壓降會改變漏氣工作點，供氣側壓降則可能讓噴射器根本達不到指定動態入口壓力。關於這個獨立計算，請參閱防止噴射器堵塞的真空濾芯尺寸選擇。

如何比較壓縮空氣成本而不虛構節省量？

相同的 SMC ZQ 範例把 5、10 與 22 L/min 的最大吸入流量，分別與 15、25 與 47 L/min（ANR）的驅動空氣耗量配對。這個差距說明，吸入能力與壓縮空氣需求必須在比價表中分成兩欄（SMC ZQ 系列，2023）。

只憑 NL/min 與電價，無法計算年度電費。可辯護的估算需要正規化驅動空氣流量、發生器數量、實測通氣時間、年度運轉時數、空壓機比功率與能源價格；若不同型號採用不同的標準狀態或計量基準，必須先換算到同一參考條件，再比較費用：

變數包括正規化空氣流量 q_N、發生器數量 n、通氣工作比例 D、年度運轉時數 H、空壓機比能耗 e_sp 與每 kWh 電費 c_e。所有體積參考條件必須一致。

美國能源部提供壓縮空氣評估工具與工廠成本工作表，而不是一個適用所有工廠的通用成本係數（美國能源部壓縮空氣系統，2026）。可行時應使用現場實測資料，並明確記下量測時的壓力、流量參考狀態、空壓機負載與漏氣背景；未經說明的節省百分比不能直接放進年度預算。

節氣控制改變的是 D，不是發生器瞬時的驅動空氣耗量。要量測它。在密封工件上，止回閥與真空開關可能讓供氣閥在保持期間關閉；在多孔工件上，噴射器可能必須持續運轉。接受工作週期降低前，應記錄重新啟動頻率與最低真空保持壓力，也要確認重新建立真空的延遲不會侵蝕取料節拍或讓壓力跌破安全取料閾值。

工具真空與夾持真空發生器成本計算器依型號耗氣量、發生器數量、實測通氣工作週期、運轉時數、空壓機比功率與電價，比較年度壓縮空氣成本。能源成本 = 空氣流量 x 比功率 x 小時數 x 能源單價每台真空發生器耗氣量發生器數量負載率年度小時數開啟計算工具 ->

在 RFQ 中設定兩個能源情境：持續通氣，以及經驗證的切斷控制。先量測，再估算。這能避免供應商報出工件無法維持的樂觀工作週期，也能看出高單價整合型機組是否真的透過實測的停氣時間回收成本，而不是只依靠一般化節省百分比。兩個情境都應使用同一個工件、吸盤、最低保持壓力與機台節拍，否則比較到的只是不同測試條件，而不是節能控制本身。

選型時應納入哪些控制與安全功能？

SMC 建議在抬升前確認真空開關訊號，不要只依計時器推進。其指南也要求在失去電力或供氣可能造成物體掉落危險時，加入防墜措施（SMC 真空設備型號選擇，2026）。

應連同發生器一起規定控制順序：

1. 在吸盤接觸前或接觸時發出真空指令，視工件允許的方式而定。
2. 啟動反應時間監控。
3. 在任何承載運動開始前，要求安全取料開關達到設定閾值。
4. 依已驗證的漏氣策略停止或維持驅動空氣，並記錄任何重新啟動。
5. 若壓力越過安全運動閾值，發出警報並進入文件所定義的安全狀態。
6. 放置時隔離真空，施加能可靠釋放最不利工件的最短吹氣脈衝，同時不得擾動鄰近零件或從堆疊中吸起第二個零件。
7. 確認已釋放。

真空開關閾值來自於在加速度與振動下仍符合負載計算的最低壓力。壓力越高不代表越安全。把設定點拉近最大真空度，可能只增加延遲而沒有增加可用安全性。在控制器與感測器解析度允許時，應分開設定警告、安全取料與中止閾值，並為每個閾值定義延遲、遲滯與重新啟動條件，避免壓力在臨界點來回抖動。

驅動空氣停止後，止回閥可以保留真空，但保留真空不等於可以安全抬升。它只能爭取時間，且必須以實測衰減曲線證明這段時間足以讓控制器進入安全狀態。漏氣、吸盤變形、工件缺失與共用歧管都可能使保護失效。危險負載可能需要機械式第二重保持或護罩。儲氣槽可以減緩衰減，但也會增加抽空與釋放時間。

排氣同樣重要。堵塞的消音器或受限制的共用排氣會增加背壓並改變性能。空氣流動時記錄動態入口壓力，再在安裝最終消音器、濾芯、管路、接頭與吹氣設定後重做真空測試；只在發生器裸機狀態測試，會漏掉實際安裝後的壓降與釋放延遲。上游量測可參閱氣動系統壓力降指南。

如何在實際機台上證明選型正確？

SMC 目前的選型流程以第 7 步「在實際設備上評估」結束，其控制指南也要求在運動前取得吸附確認訊號。這是正確的放行界線：計算用來篩選發生器，安裝後測試則用來證明迴路與工件的組合。驗收時應使用最差工件、最差方向與最差動態供氣條件，並把釋放、重新啟動與故障反應納入同一份紀錄（SMC 真空設備型號選擇，2026）。

使用分階段驗收測試：

測試	方法	通過條件
封口真空度	密封吸入口，以動態額定供氣運轉	達到該型號的封口吸入口範圍
已知體積反應	透過最終迴路抽空已量測體積	在專案時間內達到指定開關壓力
工件漏氣	測試具代表性的乾淨、髒污、粗糙、翹曲與多孔零件	以所需裕量維持最低壓力
動態搬運	執行最不利加速度、方向、振動與急停	壓力不低於文件所定義的中止閾值
釋放	測試最終吹氣與通氣路徑	在機台時序限制內釋放，且不擾動鄰近零件
耗氣驗證	量測通氣時間、重新啟動頻率與入口流量	與核准的成本情境一致
故障反應	移除工件、打開一個吸盤、降低供氣，並在允許時中斷電源	機台進入文件所定義的安全狀態

沒有適用所有系統的真空衰減百分比。應根據儲存體積、已知漏氣量、最低安全壓力、反應時間與機台反應時間設定限制。記錄完整壓力曲線，不要只記起始與結束值。

保留三條參考曲線：封口、已知體積與實際工件。三者都要使用，才能分開發生器狀態、迴路導流能力與零件漏氣量。如果封口真空度正確但已知體積測試變慢，應檢查阻力與體積；如果兩者都通過而工件仍失敗，應在購買更大發生器前調查吸盤、放置方式、表面與漏氣。每次測試還應固定取樣率、觸發點、供氣條件與安全閾值，才能比較不同批次工件或未來替換件。

針對 RFQ 或最終核准，應附上資料表、選定的型錄曲線、測試迴路、壓力曲線、流量參考條件、控制閾值與故障測試結果。也要標出測試工件、吸盤狀態、環境與每次重新啟動的理由，否則日後只看到一個「通過」結論，仍無法判斷漏氣量或管路配置是否已經改變。若供應商日後提出不同噴嘴、濾芯、管徑或控制器，這些基準也能用來判斷是否需要重新驗收。這份資料包能讓供應商比較可重複，也能防止未來替換件只依型號名稱選擇。若實際工件、管路、供氣或控制方式改變，應以同一份資料包重新標出工作點，而不是沿用原來的選型結論。

真空發生器選型 FAQ

ZQ 系列使用 0.5、0.7 與 1.0 mm 噴嘴，但每個型號仍需要各自的供氣壓力、吸入流量曲線、驅動空氣需求與安裝後測試。以下回答最容易導致錯誤選型的幾種捷徑（SMC ZQ 系列，2023）。

最大真空度最高的發生器一定是最佳選擇嗎？

不一定。最大真空度通常是在吸入口密封、吸入流量接近零時得到的結果。應以負載所需的最低壓力進行選型，並讀取該壓力下還剩多少吸入流量，同時核對供氣壓力與管路條件是否一致。多孔或漏氣工件，即使使用封口最大真空度較低的發生器，也可能在高流量曲線下表現更好。

可以用最大吸入流量計算抽空時間嗎？

不能單獨使用。最大吸入流量通常是在低真空度附近標示，壓力下降時流量也會改變。應納入吸盤、管路、接頭、濾芯、歧管與儲氣槽體積，再使用製造商抽空曲線或安裝迴路中的有效流量。最後要在實際開關閾值下驗證時序，並確認測試使用的是已安裝的濾芯、消音器、吹氣與接頭，而不是只接一段短管的樣機。

節氣閥什麼時候能降低耗氣量？

當工件與迴路能保留足夠真空，使驅動空氣在受控重新啟動之間保持關閉時，才能降低耗氣量。應量測通氣工作週期與最低保持壓力。多孔材料或持續漏氣可能迫使系統連續產生真空，抵消大部分預期的切斷效益。

真空發生器 RFQ 應附上哪些資料？

請提供工件質量與表面、運動與方向、吸盤類型與數量、所需真空度、實測漏氣量、總體積、反應時間、動態供氣壓力、驅動空氣上限、工作週期、控制、釋放方式、環境與故障反應。也要在供應商曲線上標出預期的確切工作點，並說明這個點是封口測試、已知漏氣測試，還是實際工件的穩態與移動條件。
