Cilindros para servicio pesado: soluciones para aplicaciones exigentes de minería y construcción

Los cilindros neumáticos para servicio pesado destinados a minería y construcción no se definen por un tubo más grueso, un recubrimiento negro ni una denominación comercial. Son conjuntos específicos para cada aplicación en los que el cilindro, el montaje, la guía, las juntas, la protección del vástago, los racores, los sensores, el tratamiento del aire y el plan de mantenimiento se han adaptado a un perfil de servicio documentado. La selección comienza con los riesgos y la trayectoria de carga, y termina con evidencias de aceptación medibles.

Esta distinción es importante en minas, canteras, plantas de áridos, instalaciones de hormigón, maquinaria de movimiento de tierras y equipos temporales de obra. El polvo puede atacar el vástago expuesto mientras el agua entra por racores dañados. El frío puede congelar la humedad residual. Las vibraciones pueden aflojar el soporte de un sensor aunque la camisa del cilindro permanezca intacta. Una sola afirmación de «servicio pesado» no puede abarcar todas esas vías de fallo.

Conclusiones clave

• ISO 15552 abarca diámetros de 32 a 320 mm, pero no define una clase de servicio pesado
• Separe la contaminación externa, el aire de alimentación sucio, la carga lateral, el impacto de fin de carrera, la corrosión y la temperatura
• Homologue la configuración instalada completa, no solo un cuerpo de cilindro atractivo
• Establezca los criterios de inspección y sustitución a partir de evidencias, no de un calendario universal

¿Qué significa «servicio pesado» en un cilindro neumático?

ISO 15552:2018 abarca cilindros neumáticos con montajes desmontables, diámetros de 32 mm a 320 mm y una presión nominal de hasta 1.000 kPa. Su finalidad es la intercambiabilidad dimensional, no la homologación para entornos exigentes ni una clasificación universal de servicio pesado (ISO 15552:2018, confirmada en 2025).

Un cilindro neumático para servicio pesado es una configuración de cilindro seleccionada y verificada para una aplicación con cargas, contaminación, temperatura, corrosión, vibración, régimen de trabajo, acceso o consecuencias de fallo exigentes. El término no demuestra un espesor de pared, una dureza del vástago, una vida útil de las juntas, un límite de impacto, una duración frente a la corrosión ni un intervalo de mantenimiento determinados.

Defina el término en la especificación de compra. Una definición útil identifica:

• el modelo exacto de cilindro, diámetro, carrera, vástago, montaje, puertos, amortiguación, sensores y accesorios;

• la presión de trabajo y máxima, la velocidad, la frecuencia de ciclo, las pausas, la orientación y la carga;

• las fuerzas y momentos externos en las posiciones retraída, intermedia y extendida;

• la exposición a polvo, barro, agua, productos químicos, temperatura, hielo, luz solar y corrosión;

• el objetivo de pureza del aire comprimido y de punto de rocío a presión en el punto de uso;

• las inspecciones necesarias, el acceso para mantenimiento, los repuestos y el método de reparación permitido;

• la secuencia de homologación y los criterios de aceptación medibles.

Este enfoque también permite detectar aplicaciones que no deberían ser neumáticas. Si la presión de aire disponible no ofrece margen de fuerza, si una carga suspendida necesita una retención mecánica positiva o si la velocidad y la posición deben permanecer controladas ante cargas variables, compare las arquitecturas hidráulica, electromecánica y neumática antes de especificar un cilindro mayor.

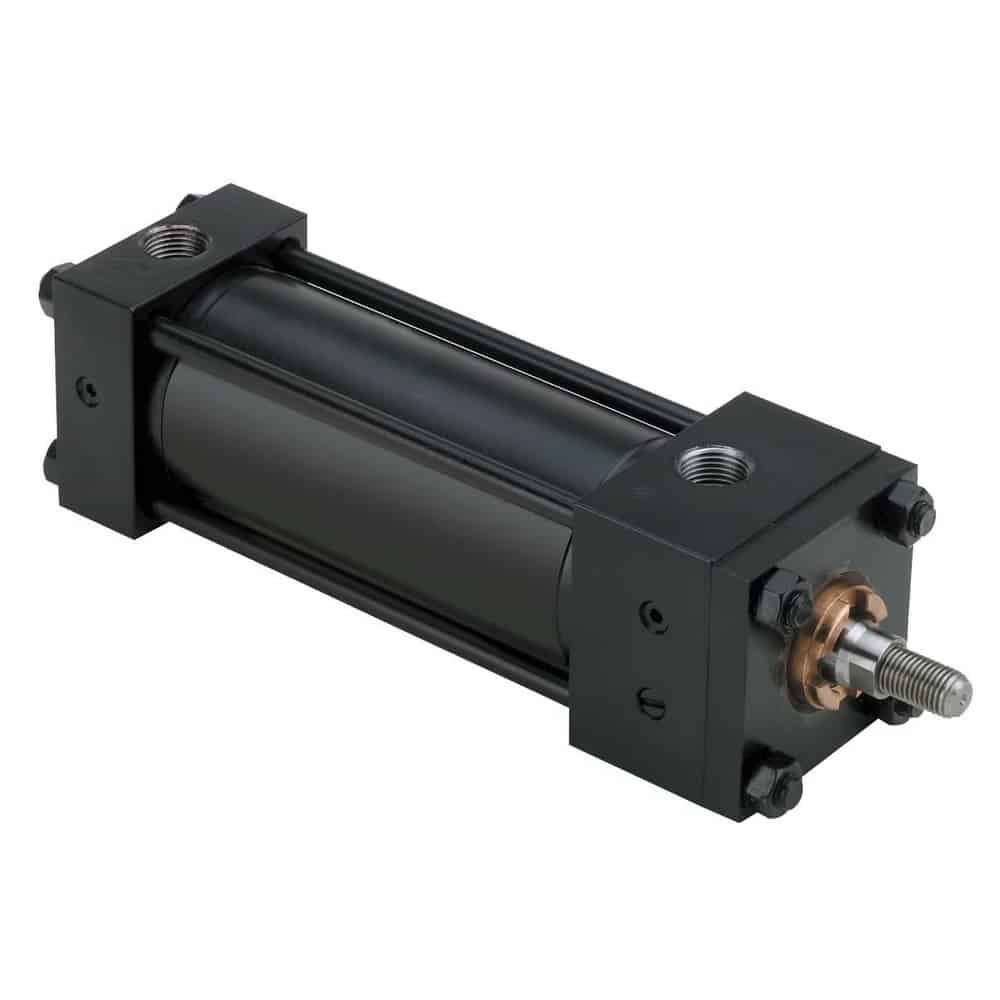

Esta imagen de producto muestra una construcción con tirantes y un extremo de vástago roscado. La apariencia por sí sola no determina su capacidad de presión, carga, temperatura, contaminación, impacto o corrosión; esos límites deben proceder de la documentación del modelo exacto y de la revisión de la aplicación.

¿Cómo se debe elaborar el perfil de servicio para minería o construcción?

La norma de OSHA sobre sílice en la construcción establece un nivel de acción de 25 microgramos por metro cúbico y un límite de exposición permisible de 50 microgramos por metro cúbico como promedios ponderados en 8 horas. Son límites de exposición laboral, no clasificaciones de contaminación para cilindros, pero muestran por qué el polvo de la obra debe controlarse en lugar de tratarse como suciedad ordinaria (OSHA, consultada el 26 de julio de 2026).

Describa la ubicación del equipo y su estado de funcionamiento antes de elegir los materiales. «Cantera al aire libre» es demasiado impreciso. Por ejemplo, un cilindro situado junto a una trituradora húmeda afronta riesgos distintos a los de otro instalado dentro de una cabina filtrada, bajo una tolva de hormigón, en un mástil de perforación o junto a una carretera tratada con sal en invierno.

Registre cada exposición en términos medibles siempre que sea posible:

Exposición	Datos que deben recopilarse	Consecuencia para la selección
Polvo en suspensión	Material, origen, concentración o deposición observada, control de partículas, método de limpieza	Protección del vástago, rascador o fuelle, envolvente, disposición de juntas, acceso para inspección
Barro y agua	Salpicaduras, proyección, riesgo de inmersión, presión, dirección, duración, drenaje	Recubrimientos, elementos de fijación, material del vástago, protección de sensores y conectores, orientación del drenaje
Temperatura	Intervalo normal, temperatura mínima de arranque, calentamiento solar, cambios rápidos, tiempo de permanencia	Compuesto de las juntas, lubricante, holguras, especificación de sensores, requisito de secado del aire
Exposición corrosiva	Cloruros, fertilizantes, productos químicos del proceso, productos de limpieza, pH, tiempo de contacto	Combinaciones de materiales, sistema de recubrimiento, aislamiento, plan de enjuague e inspección
Solicitación mecánica	Carga útil, fuerza y momento externos, espectro de vibración, impulso de choque, energía de fin de carrera	Guía, montaje, vástago, fijaciones, topes, amortiguación, ensayo del conjunto
Régimen de trabajo	Velocidad, ciclos, distribución de carreras, pausas, presión, patrón de turnos	Generación de calor, lubricación, desgaste, demanda de aire, perfil del ensayo de fiabilidad
Consecuencia del fallo	Parada de la máquina, caída de la carga, acceso del personal, tiempo de recuperación	Redundancia, resguardos, bloqueo, supervisión, estrategia de repuestos, profundidad de la validación

El Manual de control del polvo para la minería y el procesamiento de minerales industriales de NIOSH, de 362 páginas, abarca operaciones generadoras de polvo desde la perforación y la trituración hasta el cribado, el transporte, el ensacado, la carga y el traslado (NIOSH, 2019). Utilice el plan de control del polvo de la instalación para comprender dónde se producirá la deposición. La protección del cilindro debe respaldar ese plan, no crear una nueva nube de polvo.

La gravedad surge de las combinaciones. El polvo fino y un vástago lubricado expuesto pueden provocar una deposición rápida. Ese mismo polvo, combinado con condensación en frío, puede formar una pasta abrasiva. Las vibraciones pueden aflojar un racor y abrir la vía de entrada de agua que posteriormente se congela. Revise las interacciones, no solo el valor máximo de cada fila.

¿Cómo se distingue la contaminación externa del aire de alimentación sucio?

ISO 8573-1:2010 especifica clases de pureza del aire comprimido para 3 grupos principales de contaminantes: partículas, agua y aceite. Las clases se aplican independientemente del lugar donde se especifique o mida el aire, por lo que la solicitud de cotización debe indicar la clase requerida y el punto de uso, en vez de prescribir un único tamaño genérico de filtro (ISO 8573-1, consultada el 26 de julio de 2026).

Trate la contaminación como tres vías independientes:

1. Entrada externa: el polvo, el barro, el agua o los residuos de limpieza alcanzan el vástago, el rascador, la banda de sellado, el respiradero, el conector o una envolvente dañada.

2. Contaminación del aire de alimentación: partículas, agua líquida, vapor de agua, aceite del compresor, material degradado de las mangueras, óxido o polvo desecante llegan a través del puerto.

3. Contaminación introducida durante el mantenimiento: entra suciedad al cortar tubos, sustituir racores, reparar juntas, lubricar, almacenar con puertos abiertos o efectuar el montaje en campo.

La ubicación de los depósitos ayuda a distinguirlas. Un anillo compacto en el exterior del rascador del vástago apunta a una exposición externa. Los residuos presentes en ambas cámaras del cilindro, las válvulas y las tuberías aguas abajo apuntan a la vía del aire. Los componentes de sustitución limpios que se contaminan inmediatamente después del mantenimiento sugieren un problema en las prácticas de servicio.

Utilice evidencias controladas, no solo la apariencia:

• tome muestras de aire en el punto de uso con una demanda representativa;

• inspeccione la presión diferencial de los filtros, los purgadores, el estado del secador, las tuberías de ramal, las bajantes y los puntos bajos;

• compare los depósitos del lado del vástago, el lado de la culata, las tuberías, la válvula y la superficie externa;

• registre el estado de la instalación antes de limpiarla o desmontarla;

• aísle y compruebe las fugas mediante el método aprobado por el fabricante;

• registre los fallos por ubicación, lote, configuración, exposición e intervalo de funcionamiento.

El caso práctico sobre contaminación neumática ofrece un límite de diagnóstico más detallado. El polvo de minería es distinto del polvo de madera, pero sigue siendo útil separar la contaminación externa, la suministrada y la introducida durante el mantenimiento.

Trayectoria de carga, guiado y montaje

La gravedad estándar es exactamente 9,80665 m/s², pero un valor G por sí solo no define la fuerza, la duración del impulso, el contenido de frecuencia, la dirección ni la repetición. La masa instalada y su desplazamiento determinan las reacciones que llegan al montaje y a la guía (Guía del NIST sobre el SI, consultada el 26 de julio de 2026).

Comience con un esquema de la trayectoria de carga. Incluya el bastidor de la máquina, el cuerpo del cilindro, el montaje, el vástago o el carro, la guía externa, el utillaje, la carga útil, los topes, las tuberías, los soportes de cables y los soportes de sensores. Marque la gravedad, el empuje del cilindro, la fuerza externa, la carga lateral, los momentos, la aceleración ordenada, la vibración de la base y las reacciones de los topes de fin de carrera.

Un diámetro mayor aumenta el empuje disponible, pero no corrige la desalineación ni crea capacidad para soportar cargas laterales. El vástago debe transmitir fuerza axial, salvo que el producto seleccionado esté diseñado expresamente para soportar cargas laterales. Utilice una guía externa cuando la carga útil o la geometría de la máquina apliquen una fuerza transversal o un momento. La guía para mitigar las cargas laterales explica las comprobaciones de alineación y reacción.

La selección del montaje modifica la trayectoria de carga:

• los montajes fijos en la línea central suelen ser adecuados para transmitir fuerza en línea recta;

• los montajes pivotantes necesitan pasadores alineados y libertad para seguir el arco previsto;

• los montajes de pie y laterales requieren que el bastidor y las fijaciones resistan el par y los esfuerzos cortantes repetidos;

• las carreras largas exigen revisar el pandeo del vástago, la flexión, la alineación y los apoyos;

• los colectores, racores, sensores y soportes de cables instalados necesitan su propia retención frente a vibraciones.

Las indicaciones de montaje de Parker recomiendan chavetas o pasadores en los cilindros de montaje lateral sometidos a cargas elevadas o choques intensos, sin imponer una restricción que impida la dilatación normal del cilindro (información de montaje de Parker, consultada el 26 de julio de 2026). Aplique las instrucciones exactas del fabricante al modelo y al bastidor seleccionados.

Mantenga los cálculos de choque y vibración en la guía de selección de cilindros para aceleraciones G elevadas. Ese artículo distingue la excitación de la base, la inercia de la carga móvil y el impacto de fin de carrera. Esta guía se centra en convertir esos resultados en una especificación de cilindro para entornos exigentes.

Materiales, juntas y protección superficial

Un catálogo actual de cilindros Parker P1F incluye opciones de rascador y temperatura que abarcan de -10 °C a +150 °C, según la configuración exacta. Se trata del intervalo de una opción concreta, no de una prueba de que todos los cilindros, rascadores, lubricantes o juntas de poliuretano, FKM o NBR compartan los mismos límites (catálogo Parker P1F, consultado el 26 de julio de 2026).

Seleccione los materiales como un sistema. La compatibilidad del compuesto de las juntas depende de la temperatura, la presión, la velocidad, el lubricante, los medios, el estado de la superficie, la permanencia, la holgura de extrusión y el tiempo de exposición. Un elastómero para alta temperatura puede funcionar mal en el arranque a baja temperatura o bajo abrasión. Un rascador duro puede proteger la junta principal del vástago, pero dañar un recubrimiento si su borde, precarga y acabado son incompatibles.

Especifique los detalles funcionales:

• material base del vástago, recubrimiento o tratamiento, dureza final cuando proceda, acabado superficial, espesor, porosidad, límites de reparación y método de aceptación;

• junta principal del vástago, rascador o limpiador, junta del pistón, juntas estáticas, anillos de desgaste y juntas de amortiguación por compuesto o especificación de rendimiento aprobada;

• identidad y cantidad del lubricante, compatibilidad, política de reposición y comportamiento a baja temperatura;

• materiales de la camisa, las culatas, los tirantes, los elementos de fijación, los racores y los sensores;

• aislamiento galvánico y drenaje cuando se mojen metales distintos;

• material del fuelle o protector del vástago, longitud comprimida y extendida, ventilación, holgura frente a la abrasión y acceso para inspección;

• productos de limpieza aprobados y sustancias químicas prohibidas.

No utilice la dureza del vástago como único criterio para minería. Un recubrimiento duro también puede fallar por agrietamiento, mala adherencia, corrosión bajo un defecto, acabado incompatible o daños en las juntas. La guía de recubrimientos para vástagos de cilindros en minería aborda los sistemas de carburo, el acabado superficial, la inspección y las decisiones de reparación sin reducir la selección a un solo valor de dureza.

La duración del ensayo de niebla salina también necesita contexto. ASTM B117-26 define un aparato de niebla controlada, pero no prescribe una duración de exposición ni una interpretación específicas para el producto. ASTM señala además que los resultados aislados de niebla salina rara vez se han correlacionado con el comportamiento en entornos naturales (ASTM B117-26, 2026). Indique la probeta, la preparación, el método de ensayo, la duración, los criterios de evaluación, la corrosión permitida y la relación con la exposición real.

¿Cómo modifican el diseño la temperatura, el agua y la corrosión?

La clase de agua de ISO 8573-1 y el punto de rocío a presión describen la humedad del aire de alimentación, mientras que la temperatura mínima de la instalación define el margen frente a la condensación y la congelación. Por tanto, la elección del secador queda incompleta si no se conocen las condiciones más frías de las tuberías, las válvulas y los cilindros en el punto de uso (ISO 8573-1, consultada el 26 de julio de 2026).

Para servicio a baja temperatura, compruebe:

• la temperatura ambiente y del aire comprimido durante el arranque y el funcionamiento;

• el punto de rocío a presión a la presión real de funcionamiento;

• los colectores de agua líquida residual, los puntos bajos, los purgadores y los ramales exteriores;

• las especificaciones de temperatura de juntas, lubricante, tubos, racores, sensores, cables y conectores;

• el método de calentamiento, los ciclos sin carga permitidos y la aceptación del arranque en frío;

• los cambios de holgura, la presión de arranque, las fugas, el tiempo de respuesta y la amortiguación después de la estabilización térmica.

La guía de cilindros neumáticos para temperaturas bajo cero explica por qué la flexibilidad de las juntas por sí sola no evita la congelación del condensado ni los cambios de respuesta relacionados con el lubricante.

La exposición al agua requiere una revisión independiente de su recorrido. Un cilindro puede resistir la lluvia mientras un conector orientado hacia abajo retiene agua, un protector acumula barro o la cubierta dañada de un cable absorbe humedad hacia un sensor. Facilite el drenaje, evite cavidades, proteja los puertos vulnerables y sitúe los puntos de inspección donde el personal pueda acceder a ellos con seguridad.

Para la corrosión, documente el electrolito y el ciclo de contacto reales. Las salpicaduras de cloruros, el polvo de fertilizantes, la limpieza ácida, los residuos alcalinos de hormigón y el agua estancada de mina no producen el mismo ataque. Revise los daños del recubrimiento en roscas, caras para llave, extremos de vástago, interfaces de fijación, ranuras de sensores y superficies de montaje. Estas discontinuidades suelen ser más importantes que la amplia superficie de la camisa.

¿Son mejores los cilindros sin vástago en aplicaciones mineras con polvo?

Las instrucciones de funcionamiento del OSP-P de Parker advierten que las partículas de suciedad pueden alojarse entre la banda de sellado interior y el diámetro interior del cilindro y provocar fugas. La misma familia de productos utiliza bandas de sellado exterior e interior y un sistema de limpiadores del carro, lo que demuestra que el rendimiento de un cilindro sin vástago depende de la disposición exacta de sellado y de las condiciones de mantenimiento (instrucciones del OSP-P de Parker, consultadas el 26 de julio de 2026).

Los cilindros sin vástago eliminan un vástago expuesto y pueden reducir la longitud instalada. Son ventajas útiles cuando una carrera larga debe caber dentro de una máquina protegida. No convierten todos los diseños sin vástago en conjuntos completamente cerrados ni inmunes al polvo abrasivo, el barro, el agua, la corrosión, la carga lateral o los daños en la banda de sellado.

Compare los mecanismos reales:

Arquitectura	Ventaja potencial	Cuestión para entornos exigentes
Cilindro con vástago	Trayectoria sencilla de fuerza axial; numerosas opciones de rascador, protector y material	¿Puede protegerse, limpiarse, alinearse e inspeccionarse el vástago expuesto?
Cilindro sin vástago de acoplamiento mecánico	Carrera completa en un espacio más corto; el carro admite guías modulares	¿Cómo se protegen la ranura, la banda interior, la banda exterior, los limpiadores del carro y la guía?
Cilindro sin vástago de acoplamiento magnético	No hay una ranura mecánica que atraviese el tubo	¿Es suficiente la fuerza de acoplamiento y cómo se sellan el carro exterior y la guía?
Cilindro o corredera guiados	Resistencia integrada frente a fuerzas y momentos especificados	¿Cubren la instalación los límites ambientales y de carga combinada del catálogo?

La elección depende de la carga instalada, el espacio disponible, la dirección de la contaminación, el método de limpieza, el guiado necesario, el acceso a las juntas y las opciones específicas del modelo. Por ejemplo, un cilindro con vástago protegido puede durar más que un actuador con banda de sellado expuesta en una cantera. En otra instalación, un conjunto sin vástago cerrado puede ser la mejor solución.

Eliminar el vástago modifica la vía de contaminación; no elimina la contaminación del problema de diseño. La comparación correcta contabiliza todas las interfaces móviles expuestas, incluidos los limpiadores del carro, los carriles guía, las bandas de sellado, las cadenas portacables, los protectores y las ranuras de sensores.

Evidencias de homologación y solicitud de cotización

ISO 19973-3:2015 evalúa la fiabilidad de los cilindros con vástago mediante ensayos definidos y expresa la vida útil en ciclos o kilómetros, no en meses de servicio imprecisos. También especifica los equipos de ensayo y los niveles umbral, lo que ilustra por qué una afirmación significativa sobre vida útil necesita una configuración, un perfil de ensayo, una definición de fallo y una base de muestras (ISO 19973-3, confirmada en 2021).

Elabore la solicitud de cotización a partir del perfil de servicio. Incluya:

• función, diámetro, carrera, fuerza, presión, velocidad, frecuencia de ciclo, orientación, pausas y unidad de vida útil prevista;

• carga útil, utillaje, coordenadas del centro de gravedad, disposición de la guía, fuerzas y momentos externos, montajes, topes y amortiguadores de choque;

• entradas de choque y vibración medidas o especificadas, estado de funcionamiento, ejes, repeticiones y criterios de aceptación;

• exposición a polvo, agua, barro, productos químicos, temperatura, luz solar, corrosión, limpieza y almacenamiento;

• clases de pureza ISO 8573-1 en el punto de uso y objetivo de punto de rocío a presión;

• materiales, juntas, recubrimientos, lubricante, rascador, protector, sensores, conectores, racores y envolvente protectora necesarios;

• trazabilidad, registros de inspección, informes de ensayo, notificación de cambios, kits de repuestos, instrucciones de reparación y aviso de retirada.

A continuación, homologue la configuración instalada mediante etapas sucesivas:

La inspección de la muestra confirma la construcción y la calidad de ejecución. No reproduce el servicio en la cantera. Los ensayos instalados deben incluir el montaje, la guía, la carga útil, los racores, las tuberías, los sensores, los resguardos, el método de limpieza y los estados de funcionamiento relevantes de la producción. Defina antes del ensayo los límites de fugas, finalización de carrera, arranque, tiempo de ciclo, posición, temperatura, movimiento de las fijaciones, daños del recubrimiento y funcionamiento de los sensores.

ISO 4414:2010 abarca la seguridad de los sistemas neumáticos en su diseño, instalación, funcionamiento, mantenimiento, limpieza, fiabilidad, eficiencia energética y entorno (ISO 4414, confirmada en 2021). Por tanto, las funciones de seguridad, las cargas suspendidas, la energía almacenada, el aislamiento, los resguardos y el acceso para mantenimiento deben formar parte de la evaluación de riesgos de la máquina, no solo de la solicitud de cotización del cilindro.

Según nuestra experiencia al revisar aplicaciones en entornos exigentes, la solicitud de cotización más útil rara vez es la más larga. Es la que incluye un plano de instalación anotado, fotografías de la dirección de la contaminación, temperaturas mínima y máxima, geometría de la carga útil, evidencias del fallo actual, datos del aire en el punto de uso y criterios de aceptación explícitos. Esos detalles revelan la interfaz débil con mayor rapidez que una petición genérica de un cilindro más resistente.

¿Qué estrategia de mantenimiento funciona con polvo, barro y frío?

OSHA prohíbe por lo general utilizar aire comprimido para limpiar ropa o superficies contaminadas con sílice, salvo que una ventilación eficaz capture la nube de polvo o que no sea viable otro método. Cuando sea posible, se prefieren los métodos húmedos y la aspiración con filtro HEPA (directrices de OSHA sobre sílice, 2017).

Siga la evaluación de riesgos de la máquina, el plan de control de exposición de la instalación y las instrucciones del fabricante del cilindro. No cree una nube de polvo para que el vástago parezca limpio. Si se permite la limpieza con aire comprimido para una tarea concreta, aplique los requisitos pertinentes de presión, resguardos, equipos de protección individual y captación de polvo.

Utilice el estado y la exposición para establecer la frecuencia de mantenimiento. Comience con intervalos cortos durante la puesta en servicio y ajústelos después a partir de evidencias:

• inspeccione el vástago, el rascador, el protector, la banda de sellado, la guía, el montaje, los racores, las tuberías, los sensores y los resguardos antes de limpiar;

• fotografíe los patrones de depósito, la corrosión, el movimiento de marcas testigo, las rayaduras, las picaduras, los daños del protector, los elementos sueltos y las fugas;

• purgue e inspeccione el equipo de tratamiento del aire y compare los datos del punto de uso con las clases especificadas;

• registre tendencias del tiempo de carrera, la presión dinámica, el comportamiento de arranque, las fugas, la acción de amortiguación y la posición solo cuando el método de medición sea repetible;

• investigue cualquier cambio antes de sustituir piezas según un calendario;

• mantenga los puertos tapados y las piezas de reparación limpias durante el almacenamiento y el mantenimiento;

• registre el kit de juntas de sustitución exacto, el lubricante, la configuración, el lote y los hallazgos de la reparación.

Los intervalos de inspección iniciales deben ser conservadores porque la instalación aún no está probada. Una tendencia estable puede justificar su ampliación. Un aumento del polvo, los arranques en frío, la exposición a la limpieza, el régimen de trabajo o las fugas debe acortarlos. Sustituya un rascador, una junta, un protector, un cojinete o un cilindro cuando su estado documentado alcance el límite de aceptación del fabricante o de la máquina, no porque un artículo genérico indique seis meses o un año.

Preguntas frecuentes sobre cilindros neumáticos para servicio pesado

ISO 4414 aborda la seguridad de los sistemas neumáticos durante todo el ciclo de vida de la máquina, mientras que ISO 19973-3 expresa la fiabilidad de los cilindros con vástago en ciclos o kilómetros. En conjunto muestran por qué una selección para servicio pesado necesita controles de seguridad instalados y evidencias de servicio medibles, no una sola denominación ni una promesa de vida útil basada en el calendario.

¿Existe una definición normalizada de cilindro neumático para servicio pesado?

Ninguna clase ISO única define los cilindros neumáticos para servicio pesado por espesor de pared, material de las juntas, nivel de choque o vida útil. ISO 15552 define interfaces dimensionales para determinados cilindros, mientras que los datos del modelo establecen los límites de funcionamiento. Incluya en la solicitud de cotización los requisitos de carga, entorno, configuración, homologación y mantenimiento de la aplicación para que «servicio pesado» tenga un significado específico para el proyecto.

¿Son siempre mejores los cilindros sin vástago en equipos mineros con polvo?

No. Los cilindros sin vástago eliminan el vástago expuesto y reducen la longitud instalada, pero los diseños de acoplamiento mecánico siguen teniendo bandas de sellado, limpiadores del carro e interfaces de guía expuestas. Las instrucciones del OSP-P de Parker reconocen que las partículas pueden alojarse cerca de la banda interior y provocar fugas. Compare la vía exacta de contaminación, las opciones de protección, las cargas de la guía y el acceso para mantenimiento.

¿Qué material de junta es mejor para cilindros de minería y construcción?

No existe un compuesto universalmente mejor. Seleccione la junta del vástago, el rascador, la junta del pistón, las juntas estáticas, las juntas de amortiguación, el lubricante y el acabado del vástago como un sistema compatible. La temperatura, la velocidad, la presión, el polvo, el agua, los productos químicos, la permanencia, la holgura de extrusión y los productos de limpieza son importantes. Exija al proveedor que apruebe la configuración completa y su intervalo de funcionamiento.

¿Qué grado de secado necesita el aire comprimido para cilindros que trabajan bajo cero?

Especifique la pureza de partículas, agua y aceite en el punto de uso conforme a ISO 8573-1 y establezca después el punto de rocío a presión con un margen inferior a la temperatura mínima prevista de los componentes y las tuberías. Compruebe el secador, los purgadores, los ramales exteriores, el estado de arranque y la presión. Una clasificación micrométrica del filtro por sí sola no puede impedir que el agua residual se congele dentro del sistema.

¿Con qué frecuencia se debe inspeccionar o reconstruir un cilindro para servicio pesado?

Comience con inspecciones conservadoras durante la puesta en servicio y ajústelas según la exposición medida, el estado, el régimen de trabajo, las fugas, el movimiento y los límites del fabricante. La deposición de polvo, los arranques en frío, el lavado, los choques y el acceso para mantenimiento varían demasiado para establecer un intervalo universal. Registre los hallazgos antes de limpiar, defina los límites de rechazo y sustituya los componentes cuando las evidencias alcancen el umbral aprobado.

Fuentes y referencias técnicas

• ISO 15552:2018, Cilindros neumáticos con montajes desmontables, confirmada en 2025; consultada el 26 de julio de 2026.
• ISO 8573-1:2010, Contaminantes y clases de pureza del aire comprimido, consultada el 26 de julio de 2026.
• ISO 4414:2010, Reglas generales y requisitos de seguridad para sistemas neumáticos, confirmada en 2021; consultada el 26 de julio de 2026.
• ISO 19973-3:2015, Evaluación mediante ensayos de la fiabilidad de cilindros neumáticos, confirmada en 2021; consultada el 26 de julio de 2026.
• OSHA, Sílice cristalina respirable en la construcción, consultada el 26 de julio de 2026.
• OSHA, Directrices provisionales de aplicación sobre sílice en la construcción, 2017; consultada el 26 de julio de 2026.
• NIOSH, Manual de control del polvo para la minería y el procesamiento de minerales industriales, 2019; consultado el 26 de julio de 2026.
• ASTM B117-26, Práctica normalizada para el funcionamiento de aparatos de niebla salina, 2026; consultada el 26 de julio de 2026.
• Parker, Instrucciones de funcionamiento del OSP-P, consultadas el 26 de julio de 2026.
• Parker, Catálogo de cilindros neumáticos P1F, consultado el 26 de julio de 2026.
• Parker, Información de montaje de cilindros neumáticos, consultada el 26 de julio de 2026.
