重型氣缸：嚴苛採礦與建築應用解決方案
採礦與建築用重型氣動氣缸，不是由較厚缸管、黑色鍍層或行銷標籤定義。它是依應用設計的總成，氣缸、安裝件、導向件、密封件、活塞桿防護、接頭、感測器、空氣處理與維護計畫都必須符合文件化的工作條件。選型從危害與負載路徑開始，以可量測的驗收證據結束。
這項差異在礦場、採石場、骨材廠、混凝土作業、土方設備與臨時建築機械中尤其重要。粉塵可能侵襲外露活塞桿，水則從受損接頭進入。低溫可能凍結殘留水分；即使缸筒完好，振動仍可能鬆脫感測器支架。單一「重型」主張無法涵蓋所有失效路徑。
重點摘要
- ISO 15552 涵蓋 32 至 320 mm 缸徑，但未定義重型等級。
- 應分開處理外部污染、髒污供氣、側向負載、末端衝擊、腐蝕與溫度。
- 核准完整的安裝配置，而不是只看外觀堅固的氣缸本體。
- 依證據設定檢查與更換觸發條件，不採通用日曆週期。
氣動氣缸的「重型」代表什麼？
ISO 15552:2018 涵蓋缸徑 32 至 320 mm、額定壓力最高 1,000 kPa 的可拆式安裝氣動氣缸，其目的在尺寸互換性，不是嚴苛環境認證或通用重型額定（ISO 15552:2018，2025 年確認）。
重型氣動氣缸是針對嚴苛負載、污染、溫度、腐蝕、振動、工作循環、維修可達性或失效後果而選用並驗證的氣缸配置。這個詞不能證明特定壁厚、桿件硬度、密封壽命、衝擊限制、耐蝕時間或維護週期。
應在採購規格中定義此詞。實用定義包括：
- 確切氣缸型號、缸徑、行程、活塞桿、安裝件、接口、緩衝、感測器與附件；
- 工作與最大壓力、速度、循環頻率、停留、方向及負載；
- 縮回、中行程與伸出位置的外力及力矩；
- 粉塵、泥漿、水、化學品、溫度、結冰、日照與腐蝕暴露；
- 使用點的壓縮空氣純度及壓力露點目標；
- 必要檢查、維修空間、備件與允許的維修方法；
- 認證順序與可量測的通過標準。
這種方式也會揭示不適合氣動的應用。若可用空壓無法提供推力餘量、懸吊負載需要可靠機械保持，或速度與位置必須在負載變動時持續受控，應先比較液壓、機電與氣動架構，再決定是否加大氣缸。

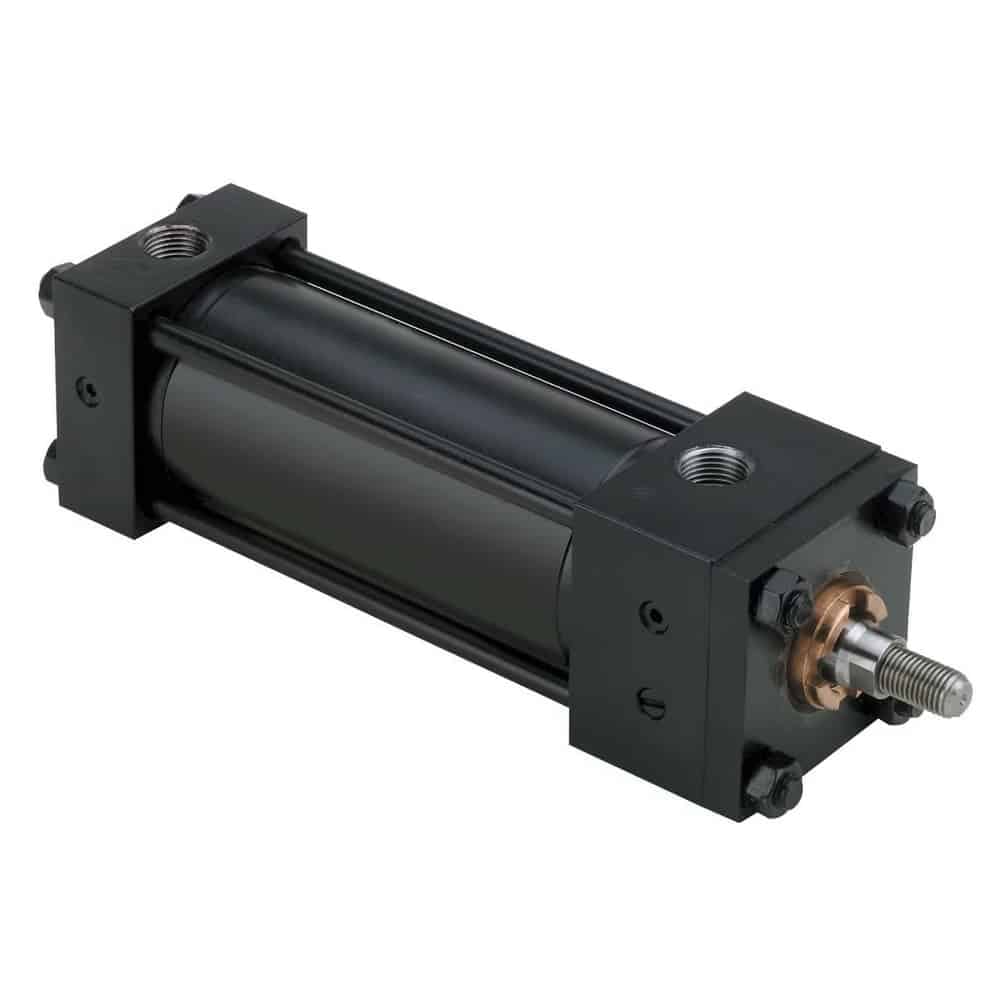

產品圖片顯示拉桿結構與螺紋桿端。外觀本身無法確立壓力、負載、溫度、污染、衝擊或腐蝕能力；這些限制必須來自確切型號文件與應用審查。
如何建立採礦或建築工作條件描述？
OSHA 建築矽塵標準的行動值為每立方公尺 25 微克，容許暴露限值為每立方公尺 50 微克，均採 8 小時時間加權平均。這些是人員暴露限制，不是氣缸污染額定，但說明現場粉塵必須受控，不能只視為一般髒污（OSHA，查閱日期：2026-07-26）。
選材前先說明設備位置與運轉狀態。「戶外採石場」過於寬泛。濕式破碎機旁的氣缸，與過濾駕駛室內、混凝土料斗下方、鑽臂上或冬季撒鹽道路旁的氣缸，面對的危害不同。
在可行範圍內以可量測資料記錄暴露：
| 暴露 | 應收集資料 | 選型影響 |
|---|---|---|
| 空氣中粉塵 | 材料、來源、濃度或沉積觀察、顆粒控制、清潔方法 | 活塞桿防護、刮塵器或伸縮套、外罩、密封配置、檢查空間 |
| 泥漿與水 | 飛濺、噴射、浸泡風險、壓力、方向、持續時間、排水 | 鍍層、緊固件、桿材、感測器與接頭防護、排水方向 |
| 溫度 | 正常範圍、最低啟動溫度、日照加熱、快速變化、停留時間 | 密封膠料、潤滑劑、間隙、感測器額定、乾燥要求 |
| 腐蝕暴露 | 氯化物、肥料、製程化學品、清潔劑、pH、接觸時間 | 材料配對、鍍層系統、隔離、沖洗與檢查計畫 |
| 機械輸入 | 載荷、外力與力矩、振動頻譜、衝擊脈衝、末端能量 | 導向、安裝、活塞桿、緊固件、擋塊、緩衝、總成試驗 |
| 工作循環 | 速度、循環、行程分布、停留、壓力、班次 | 發熱、潤滑、磨耗、耗氣量、可靠度試驗曲線 |
| 失效後果 | 停機、墜落負載、人員進入、復機時間 | 備援、防護、鎖定、監測、備件策略、驗證深度 |
NIOSH 的 362 頁《工業礦物採礦與加工粉塵控制手冊》涵蓋鑽孔、破碎、篩分、輸送、裝袋、裝載與運輸等產塵作業（NIOSH，2019）。應利用現場粉塵控制計畫了解沉積位置，氣缸防護要支援該計畫，不能形成新的揚塵。
嚴苛程度來自條件組合。細粉塵加上外露且有潤滑的活塞桿，可能快速沉積；同樣粉塵遇到低溫冷凝則可能形成磨蝕膏。振動可能鬆開接頭，形成後續進水並結冰的路徑。應檢查交互作用，而不是只看每列最大值。
如何區分外部污染與髒污供氣？
ISO 8573-1:2010 對顆粒、水與油三大污染群組規定壓縮空氣純度等級。這些等級不受指定或量測位置限制，因此 RFQ 必須說明所需等級與使用點，不能只指定一般濾芯微米數（ISO 8573-1，查閱日期：2026-07-26）。
把污染分成三條路徑：
- 外部侵入：粉塵、泥漿、水或清潔殘留物到達活塞桿、刮塵器、密封帶、呼吸口、接頭或受損外罩。
- 供氣污染：顆粒、液態水、水蒸氣、壓縮機油、劣化軟管材料、鏽屑或乾燥劑粉塵由接口進入。
- 維修導入污染：切管、更換接頭、維修密封、補充潤滑、開口儲存或現場裝配時帶入髒污。
沉積位置有助區分來源。活塞桿刮塵器外側堆積成環，較可能是外部暴露；氣缸兩腔、閥與下游管路都有碎屑，則指向空氣路徑。乾淨更換件在維護後立即受污染，通常表示維修作法有問題。
使用受控證據，不只看外觀：
- 在代表性用氣量下採集使用點空氣樣本；
- 檢查過濾器壓差、排水器、乾燥機狀態、支管、立管與低點；
- 比較桿側、端蓋側、管路、閥與外部表面的沉積物；
- 清潔或拆解前記錄安裝狀態；
- 依製造商核准方法隔離並測試洩漏；
- 按位置、批次、配置、暴露與運轉間隔追蹤失效。
氣動污染案例研究提供更詳細的診斷邊界。礦場粉塵不同於木屑，但區分外部、供氣與維修導入污染仍然實用。
負載路徑、導向與安裝
標準重力精確為 9.80665 m/s²，但單一 G 值不能定義力、脈衝持續時間、頻率成分、方向或重複次數。安裝質量與偏距決定傳到安裝件與導向件的反力（NIST SI 指南，查閱日期：2026-07-26）。
先繪製負載路徑圖，包括機架、氣缸本體、安裝件、活塞桿或滑台、外部導向、治具、載荷、擋塊、管路、線纜支撐與感測器支架。標示重力、氣缸推力、外力、側向負載、力矩、指令加速度、基座振動與末端擋塊反力。
加大缸徑能提高可用推力，卻不能修正偏心或產生側向承載能力。除非產品明確允許承受橫向負載，活塞桿應只傳遞軸向力。載荷或機台幾何施加橫向力或力矩時，應使用外部導向。側向負載緩解指南說明對心與反力檢查。
安裝方式會改變負載路徑：
- 中心線固定安裝通常適合直線傳力；
- 樞軸安裝需要對齊銷軸，並能沿預定圓弧自由運動；
- 腳座與側面安裝要求機架及緊固件承受扭矩與反覆剪力；
- 長行程需要審查桿件柱穩定、下垂、對心與支撐；
- 外接歧管、接頭、感測器與線纜支架各自需要防振固定。
Parker 安裝指引建議，側面安裝氣缸承受重載或高衝擊時採鍵定位或銷定位，同時避免限制氣缸正常熱伸長（Parker 安裝資訊，查閱日期：2026-07-26）。應依所選型號與機架套用製造商的確切指示。
衝擊與振動計算請參閱高 G 衝擊與振動氣缸選型指南。該文區分基座激振、移動負載慣性與行程末端衝擊；本文著重如何把結果轉成環境氣缸規格。
材料、密封與表面防護
目前一份 Parker P1F 型錄依確切配置列出從 -10°C 至 +150°C 的刮塵器與溫度選項。這是選配專屬範圍，不能證明所有聚氨酯、FKM、NBR、刮塵器、潤滑劑或氣缸總成都有相同限制（Parker P1F 型錄，查閱日期：2026-07-26）。
應把材料作為系統選擇。密封膠料相容性取決於溫度、壓力、速度、潤滑劑、介質、表面狀態、停留、擠出間隙與暴露時間。高溫彈性體在低溫啟動或磨粒環境中可能表現不佳；硬刮塵器可保護主桿密封，但若刃口、預壓與粗糙度不相容，也可能損傷鍍層。
應規定功能細節：
- 活塞桿基材、鍍層或處理、適用的成品硬度、表面粗糙度、厚度、孔隙率、維修限制與驗收方法；
- 以膠料或核准性能規格指定主桿密封、刮塵器、活塞密封、靜態密封、耐磨環與緩衝密封；
- 潤滑劑身分、用量、相容性、補充政策與低溫行為；
- 缸筒、端蓋、拉桿、緊固件、接頭與感測器材料；
- 異種金屬受潮位置的電偶隔離與排水；
- 伸縮套或桿套材料、壓縮與伸展長度、通氣、磨耗間隙及檢查空間；
- 核准清潔劑與禁用化學品。
不要把活塞桿硬度當成唯一採礦標準。硬鍍層仍可能因龜裂、附著不良、缺陷下腐蝕、精加工不相容或密封損傷而失效。採礦氣缸活塞桿鍍層指南涵蓋碳化物系統、表面粗糙度、檢查與維修決策，不把選型簡化成一個硬度數字。
鹽霧時間也需要背景。ASTM B117-26 定義受控鹽霧設備，但不規定特定產品的暴露時間或結果解讀；ASTM 並指出，單獨鹽霧結果很少與自然環境表現相關（ASTM B117-26，2026）。應列明試樣、準備、試驗方法、時間、評估標準、容許腐蝕及與現場暴露的關聯。
溫度、水與腐蝕如何改變設計？
ISO 8573-1 水分等級與壓力露點描述供氣含水量，現場最低溫度則決定冷凝與結冰餘量。若沒有使用點最冷管路、閥與氣缸條件，乾燥機選型就不完整（ISO 8573-1，查閱日期：2026-07-26）。
低溫使用應驗證：
- 啟動與運轉時的環境及壓縮空氣溫度；
- 實際工作壓力下的壓力露點；
- 殘留液態水集水處、低點、排水器與戶外支管；
- 密封、潤滑劑、管路、接頭、感測器、線纜與連接器溫度額定；
- 暖機方法、允許的空載循環與冷啟動驗收；
- 浸冷後的間隙變化、啟動壓力、洩漏、反應時間與緩衝。
零下氣動氣缸指南說明為何只維持密封柔性，仍無法防止冷凝水凍結或潤滑造成的反應變化。
水暴露需要另一份路徑審查。氣缸可能耐得住雨水，但朝下接頭會積水、伸縮套會滯留泥漿，受損線纜外皮也可能把水吸入感測器。應提供排水、避免凹槽、保護脆弱接口，並把檢查點設在維修人員可安全到達的位置。
腐蝕評估應記錄真實電解液與接觸循環。氯化物飛濺、肥料粉塵、酸性清潔、鹼性混凝土殘留與積存礦水不會造成相同腐蝕。應檢查螺紋、扳手平面、桿端、緊固件介面、感測器槽與安裝面的鍍層損傷；這些不連續處通常比大面積缸筒表面更重要。
無桿氣缸在多粉塵採礦應用中更好嗎？
Parker OSP-P 操作說明警告，髒污顆粒可能卡在內密封帶與氣缸內孔之間並造成洩漏。同一產品系列採用外、內密封帶及滑台刮塵系統，證明無桿氣缸性能取決於確切密封配置與維護條件（Parker OSP-P 說明，查閱日期：2026-07-26）。
無桿氣缸移除外露活塞桿並可縮短安裝長度；長行程必須裝進有防護的機台時，這些優點很實用。但並不表示所有無桿設計完全封閉，或不受磨粒、泥漿、水、腐蝕、側向負載與密封帶損傷影響。
比較實際機制：
| 架構 | 潛在優點 | 嚴苛環境問題 |
|---|---|---|
| 有桿氣缸 | 軸向傳力簡單；刮塵器、桿套與材料選項多 | 外露活塞桿能否防護、清潔、對心與檢查？ |
| 機械耦合無桿氣缸 | 較短空間內提供完整行程；滑台支援模組化導向 | 開槽、內帶、外帶、滑台刮塵器與導向如何防護？ |
| 磁耦合無桿氣缸 | 缸管沒有機械開槽 | 耦合力是否足夠？外部滑台與導向如何密封？ |
| 導桿氣缸或滑台 | 整合承受指定外力與力矩的能力 | 型錄組合負載與環境限制是否涵蓋實際安裝？ |
選擇取決於安裝負載、可用空間、污染方向、清潔方式、所需導向、密封維修空間與型號專屬選項。例如，一個採石場中有護套的有桿氣缸可能比外露密封帶致動器耐用；另一處則可能適合有外罩的無桿總成。
移除活塞桿只會改變污染路徑，不會從設計問題中移除污染。正確比較應計入每個外露運動介面，包括滑台刮塵器、導軌、密封帶、拖鏈、伸縮套與感測器槽。
認證與 RFQ 證據
ISO 19973-3:2015 透過指定試驗評估有桿氣缸可靠度，並以循環次數或公里數報告壽命，不使用模糊的在役月數。它也規定試驗設備與門檻，說明有意義的壽命主張需要配置、試驗曲線、失效定義與樣本基礎（ISO 19973-3，2021 年確認）。
依工作條件建立 RFQ，內容包括：
- 功能、缸徑、行程、推力、壓力、速度、循環、方向、停留與預期壽命單位；
- 載荷、治具、重心座標、導向配置、外力與力矩、安裝件、擋塊與緩衝器；
- 量測或指定的衝擊與振動輸入、運轉狀態、軸向、重複次數及驗收標準；
- 粉塵、水、泥漿、化學品、溫度、日照、腐蝕、清潔與儲存暴露；
- 使用點的 ISO 8573-1 純度等級與壓力露點目標；
- 所需材料、密封、鍍層、潤滑劑、刮塵器、伸縮套、感測器、連接器、接頭與防護罩；
- 追溯、檢驗記錄、試驗報告、變更通知、備件包、維修說明與停產通知。
再透過分階段關卡認證安裝配置：
樣品檢查確認結構與工藝，不能重現採石場使用。安裝試驗應包括量產安裝件、導向、載荷、接頭、管路、感測器、防護、清潔方法與相關運轉狀態。試驗前定義洩漏、完成行程、啟動阻力、循環時間、位置、溫度、緊固件位移、鍍層損傷與感測器運作限制。
ISO 4414:2010 涵蓋氣動系統的設計、安裝、運轉、維護、清潔、可靠度、能源效率與環境安全（ISO 4414，2021 年確認）。安全功能、懸吊負載、儲存能量、隔離、防護與維修空間應納入機台風險評估，不能只放在氣缸 RFQ。
依我們審查嚴苛環境應用的經驗，最實用的 RFQ 通常不是最長者，而是附有標註過的安裝圖、污染方向照片、最低與最高溫度、載荷幾何、目前失效證據、使用點空氣資料與明確通過標準者。這些細節比籠統要求更強氣缸更快揭示薄弱介面。
粉塵、泥漿與低溫環境適合哪種維護策略？
OSHA 一般禁止用壓縮空氣清潔受矽塵污染的衣物或表面，除非有效通風可捕集粉塵雲，或沒有可行替代方法。在可行時優先採濕式方法與 HEPA 過濾吸塵（OSHA 矽塵指引，2017）。
應遵循機台風險評估、現場暴露控制計畫與氣缸製造商指示。不能為了讓活塞桿看起來乾淨而製造粉塵雲。若特定作業允許壓縮空氣清潔，仍須符合相關壓力、防護、個人防護具與集塵要求。
依狀況與暴露設定維護頻率。試運轉期間先採短週期，再依證據調整：
- 清潔前檢查活塞桿、刮塵器、伸縮套、密封帶、導向、安裝件、接頭、管路、感測器與防護；
- 拍攝沉積型態、腐蝕、對位痕移動、刮傷、凹蝕、套體損傷、鬆動五金與洩漏；
- 排放並檢查空氣處理設備，比較使用點資料與指定純度等級；
- 只有量測方法可重複時，才追蹤行程時間、動態壓力、啟動行為、洩漏、緩衝作用與位置；
- 在依日曆更換零件前先調查變化；
- 儲存與維修期間封住接口並保持維修件清潔；
- 記錄確切替換密封包、潤滑劑、配置、批次與維修發現。
由於安裝尚未證實，初期檢查間隔應保守。穩定趨勢可支持延長間隔；粉塵增加、冷啟動、清洗暴露、工作循環或洩漏增加時則應縮短。當刮塵器、密封、伸縮套、軸承或氣缸的記錄狀況達到製造商或機台驗收限制時才更換，而不是因通用文章寫六個月或一年。
重型氣動氣缸常見問題
ISO 4414 涵蓋整個機台生命週期的氣動系統安全，ISO 19973-3 則以循環或公里數報告有桿氣缸可靠度。兩者共同說明，重型選型需要安裝後的安全控制與可量測使用證據，不能只靠一個標籤或日曆壽命承諾。
業界是否有重型氣動氣缸的標準定義？
沒有任何單一 ISO 類別以壁厚、密封材料、衝擊等級或壽命定義重型氣動氣缸。ISO 15552 定義指定氣缸的尺寸介面，型號資料則定義工作限制。應把應用負載、環境、配置、認證與維護要求寫入 RFQ，使「重型」具有專案專屬意義。
無桿氣缸在多粉塵採礦設備中一定更好嗎？
不一定。無桿氣缸移除外露活塞桿並縮短安裝長度，但機械耦合設計仍有密封帶、滑台刮塵器與外露導向介面。Parker OSP-P 說明也承認顆粒可能卡在內帶附近並造成洩漏。應比較確切污染路徑、防護選項、導向負載與維修空間。
採礦與建築氣缸最適合哪種密封材料？
沒有通用最佳膠料。應把桿密封、刮塵器、活塞密封、靜態密封、緩衝密封、潤滑劑與桿面處理視為相容系統。溫度、速度、壓力、粉塵、水、化學品、停留、擠出間隙與清潔劑都會影響。要求供應商核准完整配置及其工作範圍。
零下氣缸使用的壓縮空氣要多乾燥？
依 ISO 8573-1 指定使用點的顆粒、水與油純度，再把壓力露點設在預期最冷元件及管路溫度以下並保留餘量。確認乾燥機、排水器、戶外支管、啟動狀態與壓力。只指定濾芯微米數無法防止系統內殘水凍結。
重型氣缸應多久檢查或翻修一次？
試運轉期間先採保守檢查間隔，再依量測暴露、狀況、工作循環、洩漏、運動與製造商限制調整。粉塵沉積、冷啟動、清洗、衝擊與維修空間差異太大，無法採單一通用週期。清潔前記錄發現、定義拒收限制，並在證據達到核准門檻時更換元件。
