L’optimisation du profil de lèvre consiste à sélectionner et valider en un seul système tribologique la géométrie, le compound, l’interférence, la gorge, la surface antagoniste et la lubrification d’un joint dynamique. L’objectif n’est ni de minimiser le frottement ni de maximiser la force de contact isolément. Il s’agit de définir une fenêtre de fonctionnement qui respecte les exigences de fuite, de force de décollement, de résistance en mouvement, de déplacement, d’usure et de fiabilité dans le cycle réel du vérin. Aucun angle de contact, aucune largeur de contact, aucune dureté ni aucun pourcentage d’interférence universel ne permet d’identifier le meilleur joint pneumatique. Une valeur qui convient à un profil moulé sur un tube rodé peut échouer après une modification du compound, des tolérances, du lubrifiant, un long temps d’arrêt, un écart de température ou une texture de surface différente. Un profil optimisé est donc une configuration testée, et non une cote générique de plan.
Alors, que doit réellement optimiser l’ingénieur ?
À retenir
- Une étude de 2019 sur les joints pneumatiques a trouvé de fortes interactions entre la géométrie, le diamètre, la pression, la vitesse et le frottement.
- Validez ensemble la fuite, la force de décollement, la force en mouvement, l’usure et le déplacement.
- Comparez les candidats sur un matériel apparié, avec une surface, un lubrifiant, une température, une pression, une vitesse et un temps d’arrêt contrôlés.
- Un frottement plus faible ne permet d’économiser de l’air que s’il autorise une modification de fonctionnement vérifiée.
Que cherche réellement à optimiser un profil de lèvre ?
L’étude 2019 de Tribology International a testé séparément des joints de piston et de tige et a trouvé de fortes interactions entre la section, le diamètre, la pression, la vitesse et le frottement (Tribology International). L’optimisation du profil de lèvre vise donc l’interface installée complète et son cycle de fonctionnement, et non un seul angle ou une seule largeur de contact.
La force d’étanchéité est la charge normale créée à travers le contact. Le frottement de décollement est la résistance au début du mouvement après un temps d’arrêt défini. Le frottement en mouvement est la résistance pendant une partie déclarée de la course régulière. Ces valeurs sont liées, mais aucune ne peut remplacer un résultat de fuite ou de durabilité.
La pression de contact moyenne peut être décrite conceptuellement ainsi :
Ici, est la pression de contact moyenne nominale, la force normale totale de contact et la surface de contact nominale. La pression réelle de la lèvre n’est pas uniforme. La pression maximale, le gradient de pression, la déformation locale, la texture de surface et le film de lubrifiant peuvent compter davantage que la moyenne ; cette équation n’est donc pas une règle de dimensionnement du joint.
De même, une estimation simple du frottement est :
Dans cette expression, est la résistance au glissement et un coefficient effectif représentant le matériau, la surface, le lubrifiant, la vitesse, la température, la pression et l’historique de mouvement actuels. Ce n’est pas une constante fixe du matériau. Cette dépendance explique pourquoi la copie d’un angle de lèvre, avec un changement de qualité de polyuréthane ou de graisse d’assemblage, ne reproduit pas le résultat d’origine.
En pratique, l’objectif d’optimisation est multi-critère :
| Dimension d’acceptation | Mesure à effectuer | Pourquoi une seule cote de géométrie ne suffit pas |
|---|---|---|
| Maintien de la pression. | Fuite statique et dynamique aux pressions et températures déclarées. | La fuite dépend du chemin de pression complet, de la surface, de la gorge, des dommages et de la réponse du matériau. |
| Début du mouvement. | Force de décollement après des temps d’arrêt spécifiés, dans les deux sens. | L’adhésion, la redistribution de la graisse, la déformation rémanente et l’historique de pression modifient le pic. |
| Mouvement régulier. | Force moyenne, variation de force et stabilité de vitesse sur une fenêtre de course définie. | Les autres joints, les guidages, l’alignement, l’accélération et la pression d’échappement contribuent aussi. |
| Durabilité. | Tendances de force et de fuite, usure, débris et état de surface pendant un essai déclaré. | Une faible valeur initiale peut dériver lorsque la lèvre, le lubrifiant ou la surface antagoniste évolue. |
| Capacité de fabrication. | Distribution dimensionnelle, trace de surface, lot de compound et répétabilité d’assemblage. | Un profil CAO nominal ne décrit pas la variation de production. |
Le guide des joints de vérin dynamiques et statiques explique pourquoi une interface coulissante demande des preuves différentes de celles d’un joint fixe.
Force d’étanchéité et frottement forment une fenêtre de validation
L’ISO 19973-3:2015 évalue la fiabilité des vérins dans des conditions d’essai déclarées et exprime la durée de vie en cycles ou en kilomètres (ISO 19973-3). Un profil de joint a lui aussi besoin d’une fenêtre de validation multi-critère : fuite, force de décollement, force en mouvement, déplacement et usure acceptables au début de l’essai et après l’exposition de durabilité déclarée.
Tracer le frottement mesuré en fonction de la fuite mesurée crée une carte de conception utile comportant au moins 2 axes et une dimension temporelle. Répétez-la après l’exposition de durabilité. Un candidat qui n’est intéressant qu’au point initial n’est pas optimisé si sa fuite ou sa force dérive au-delà de la limite d’acceptation.
Pour une comparaison appariée, calculez le taux de réduction du frottement ainsi :
Ici, et doivent être la même grandeur de force mesurée avec la même pression, la même vitesse, le même sens, le même temps d’arrêt, la même température, le même état de lubrification, le même matériel et la même fenêtre de calcul. Mélanger la force de décollement d’un échantillon avec la force moyenne en mouvement d’un autre rend le pourcentage invalide.
Un frottement plus faible ne réduit pas automatiquement le volume balayé par un vérin pneumatique. Si l’alésage, le diamètre de tige, la course, le nombre de cycles et la pression absolue des chambres restent inchangés, le vérin remplit approximativement le même volume géométrique. Les économies d’énergie deviennent plausibles uniquement si la résistance plus faible permet une réduction de pression documentée, évite une fuite réelle, raccourcit un événement consommateur d’air ou permet une autre stratégie de commande.
Quel résultat la revendication rapporte-t-elle réellement ?
Pour cette raison, séparez 3 résultats :
| Niveau de preuve | Résultat requis |
|---|---|
| Résistance du joint. | Variation mesurée de la force de décollement ou de la force en mouvement. |
| Maintien de la pression. | Fuite mesurée dans les mêmes conditions déclarées. |
| Résultat machine. | Variation de pression, de cycle, de consommation d’air ou d’énergie du compresseur après normalisation des commandes et de la production. |
Le guide du frottement des vérins de grand alésage propose une méthode plus large de comptabilisation des forces lorsque la résistance du joint doit être séparée des effets de charge, de guidage et de pression.
Pourquoi l’angle ou la largeur de contact ne prédisent-ils pas seuls les performances ?
Une expérience de 2019 sur les joints pneumatiques a fait varier le profil, le diamètre, la pression et la vitesse au lieu de traiter la géométrie comme un prédicteur isolé (Tribology International). L’angle et la largeur de contact ne décrivent qu’une partie de la section. Le compound, l’interférence, la gorge, la surface, le lubrifiant, la tolérance, la mise en pression et l’historique de mouvement déterminent le résultat installé.
Dans les vérins commerciaux testés, les joints de piston produisaient la plus grande partie du frottement mesuré. Ce résultat justifie une comparaison contrôlée des profils, mais son pourcentage n’est pas une répartition universelle applicable à chaque vérin.
Considérez ce qui se passe lorsqu’un paramètre nominal change :
| Modification de conception | Bénéfice possible | Nouveau risque ou question |
|---|---|---|
| Bande de contact nominale plus étroite. | Charge normale totale plus faible dans certaines configurations. | Contrainte locale plus élevée, sensibilité accrue aux tolérances ou contrôle du film réduit. |
| Lèvre plus mince ou plus flexible. | Meilleure conformité à faible mise en pression. | Extrusion, inversion, flottement ou dommage lors de l’installation. |
| Interférence installée plus importante. | Marge de contact initiale plus élevée. | Force de décollement, chaleur, dommage d’assemblage ou sensibilité à l’empilement de tolérances plus importants. |
| Cavité plus sensible à la pression. | Étanchéité améliorée lorsque la pression augmente. | Le frottement peut également augmenter avec la pression ou réagir différemment selon le sens. |
| Compound plus dur ou à module plus élevé. | Meilleure résistance à l’extrusion dans une conception adaptée. | Conformité réduite, hystérésis différente ou comportement à basse température modifié. |
| Modification d’un bord arrondi ou vif. | Contraintes et transport du film modifiés. | L’effet dépend du sens, de la surface, du lubrifiant et de la section complète. |
C’est pourquoi le guide des joints à bord arrondi ou vif traite la forme du bord comme une variable de conception, et non comme un choix universel. Le guide de la force de décollement des joints de piston montre également pourquoi les essais propres au profil sont plus utiles qu’un pourcentage isolé mis en avant. L’analyse par éléments finis peut comparer la déformation, la distribution de pression de contact et la sensibilité avant la fabrication des outillages. Cependant, les résultats dépendent des données choisies sur les matériaux hyperélastiques et viscoélastiques, de la loi de frottement, des hypothèses de surface et de température, des conditions limites et des tolérances de fabrication. La FEA classe des hypothèses. Elle ne peut pas prouver seule la fuite, le transport du lubrifiant, les débris d’usure ou la durée de vie.
Le modèle peut-il reproduire le film réel de lubrifiant ?
Comment mesurer le frottement d’un joint ?
Parker sépare le frottement d’un joint dynamique en 2 états, le décollement et le mouvement, parce que le début du déplacement peut différer de la course régulière (Manuel Parker sur les joints toriques). Mesurez les deux dans des conditions contrôlées, puis déterminez si l’essai doit représenter la résistance totale du vérin ou isoler une interface d’étanchéité.
Un bilan pression-surface pour l’extension régulière de la tige peut s’écrire :
Sous cette forme, est la force résistante totale déduite pendant la fenêtre à vitesse constante sélectionnée, la pression côté fond, la surface complète du piston, la pression côté tige, la surface annulaire et la charge résistante externe connue avec une convention de signe cohérente.
Ce résultat n’est pas le frottement isolé d’une lèvre. Il comprend toute la résistance interne et de guidage qui subsiste dans l’ensemble d’essai. Des mesures dynamiques de pression proches des deux ports, une charge ou un actionneur étalonné, un faible désalignement mécanique et une fenêtre à vitesse constante clairement définie sont nécessaires avant d’attribuer les résultats appariés au joint candidat.
Quelle résistance l’essai mesure-t-il réellement ?
Une matrice d’essai défendable enregistre :
| Groupe de contrôle | Enregistrement requis |
|---|---|
| Identité du joint. | Numéro de pièce, révision du profil, compound, méthode de mesure de la dureté, cavité et lot de fabrication. |
| Matériel. | Plan de gorge, tolérances, géométrie d’entrée, outil d’installation, sens d’assemblage et inspection des dommages. |
| Surface antagoniste. | Matériau, revêtement, dureté, spécification complète de texture, diamètre, circularité et direction de trace. |
| Lubrification. | Identité, quantité, emplacement, méthode d’application, courses de conditionnement et éventuelle lubrification de ligne. |
| Mouvement et pression. | Pressions des deux chambres, profil de vitesse, accélération, course, sens, temps d’arrêt, cadence de cycle et position de l’échantillon. |
| État thermique. | Température du joint et température ambiante avant, pendant et après la mesure. |
| Méthode de force. | Définition du décollement, fenêtre de force en mouvement, fréquence d’échantillonnage, filtrage, répétitions, nombre d’échantillons et incertitude. |
| Résultat. | Fuite statique et dynamique, évolution de la force, débris d’usure, changement de surface et inspection finale. |
Parker distingue le décollement du frottement en mouvement dans les joints dynamiques parce que le temps d’arrêt et l’état de mouvement modifient le résultat (Manuel Parker sur les joints toriques). Ainsi, signaler une « force de frottement » sans préciser l’état mesuré est incomplet.
D’après notre expérience, le contrôle de la graisse et du temps d’arrêt est une source fréquente de classements erronés des profils. Peser le lubrifiant appliqué ou le standardiser d’une autre manière, conserver l’orientation d’assemblage, exécuter la même séquence de conditionnement et commencer chaque comparaison dans le même état thermique rend la trace bien plus facile à interpréter. La procédure ne crée pas une valeur universelle de frottement. Elle élimine les variations sans rapport avec la modification du joint.
Notre équipe vérifie aussi les deux sens. Une variation de force dépendante du sens peut révéler une mise en pression asymétrique, la position de la gorge, un dommage de lèvre, la direction de la texture ou l’alignement du guidage. Faire la moyenne des deux sens trop tôt peut masquer le mécanisme qui doit être corrigé.
Critères d’acceptation de la fuite, de l’usure et du mouvement
L’ISO 19973-3:2015 rapporte la fiabilité des vérins pneumatiques en cycles ou en kilomètres dans des conditions déclarées, plutôt que de prescrire une durée de vie universelle (ISO 19973-3). Définissez les limites de fuite, de frottement, de mouvement et d’usure avant l’essai, puis appliquez les mêmes limites aux états conditionné, après temps d’arrêt, à température et pression stabilisées, à vitesse définie et après vieillissement.
Utilisez un tableau d’états pour éviter qu’une valeur initiale séduisante de frottement ne masque une autre défaillance :
| État | Contrôles de frottement | Contrôles d’étanchéité | Contrôles physiques |
|---|---|---|---|
| Assemblé et conditionné. | Force de décollement et force en mouvement dans les deux sens. | Fuite statique aux paliers de pression déclarés. | Dommage d’installation, position de la lèvre et état initial de la surface. |
| Après un long temps d’arrêt. | Force de crête, délai avant mouvement et variation de la première course. | Décroissance de pression ou fuite directe avec la même méthode. | Indices de déformation rémanente et redistribution du lubrifiant. |
| Selon la vitesse et la pression. | Carte de force, variation de force et comportement saccadé. | Fuite aux points stables et pendant le mouvement pertinent. | Stabilité de la lèvre, température et bruit anormal. |
| Selon la température. | Force de démarrage et force en mouvement après stabilisation. | Fuite aux mêmes températures stabilisées. | Durcissement, gonflement, contraction ou évolution du lubrifiant. |
| Après exposition de durabilité. | Dérive par rapport au résultat initial apparié. | Dérive par rapport au résultat initial apparié. | Piste d’usure, débris, coupures, extrusion, polissage et dommage de surface. |
SMC publie des données produit de vérins à basse vitesse montrant un fonctionnement stable à très faible vitesse pour certaines séries et dans des conditions d’essai déclarées. Ses recommandations actuelles avertissent également qu’une charge externe, une variation de pression, une variation de température, la politique de lubrification, la longueur de tuyauterie et une cadence élevée peuvent perturber le fonctionnement (Vérins SMC à mouvement fluide et basse vitesse). C’est une preuve utile que le comportement du mouvement appartient au système pneumatique assemblé, et non à la seule géométrie de la lèvre. Pour un travail de positionnement, enregistrez en plus l’ondulation de vitesse, le comportement de stabilisation et la réponse à l’inversion. Le guide de l’hystérésis pneumatique relie le frottement des joints aux effets de pression, de distributeur, de compressibilité et de commande.
Que se passe-t-il après la première trace séduisante ?
Comment la finition de surface, la lubrification et le matériau changent-ils le résultat ?
Parker distingue 2 états de frottement dynamique et relie le frottement du joint à l’état de surface, à la lubrification, au matériau, à la pression et à la vitesse (Manuel Parker sur les joints toriques). Ces variables modifient le contact effectif et le film de lubrifiant ; une désignation de compound ou une seule valeur ne peut donc pas prédire la performance du profil.
Demandez au fournisseur du joint la spécification de surface liée au profil et au matériau exacts ; selon l’interface, elle peut inclure des paramètres au-delà de , ainsi que la dureté, le revêtement, la circularité, la géométrie d’entrée, la rupture de bord et les règles de défaut maximal. Une « finition miroir » générique peut être nuisible si elle ne retient pas le film de lubrifiant nécessaire au profil.
La politique de lubrification exige elle aussi de la précision :
| Décision de lubrification | Conséquence d’ingénierie |
|---|---|
| « Sans lubrification » ou « fonctionnement sans huile ». | Signifie souvent qu’aucun lubrificateur de ligne permanent n’est requis après la lubrification correcte en usine ou au montage. |
| Ajouter de l’huile dans la ligne. | Peut modifier le comportement de la graisse et entrer en conflit avec les instructions du fabricant du vérin. |
| Lubrifiant compatible insuffisant. | Augmente le frottement limite et l’usure. |
| Lubrifiant en excès ou mal placé. | Peut modifier le décollement, migrer, attirer la contamination ou obstruer de petits passages. |
| Incompatibilité chimique. | Peut provoquer gonflement, ramollissement, durcissement, fissuration ou perte des propriétés du lubrifiant. |
Les désignations de matériau telles que NBR, polyuréthane, HNBR ou PTFE décrivent des familles, et non une performance complète ; la formulation du compound, les charges, les plastifiants, la dureté, le module, la résilience, la déformation rémanente, le comportement à l’abrasion, l’historique thermique, l’humidité et la compatibilité avec le lubrifiant changent le résultat. Le guide tribologique du PTFE et du polyuréthane dans l’air sec explique pourquoi une comparaison de familles de matériaux doit utiliser le compound réel et la méthode de mise en pression.
Un compound à faible frottement ne peut pas compenser une entrée endommagée, une gorge incorrecte, une charge latérale, une mauvaise surface ou un assemblage contaminé ; si l’usure est concentrée sur un côté, inspectez le montage, le jeu de guidage, la rectitude et le chemin de charge avant de demander une lèvre plus résistante. Le guide de la mécanique des bagues racleuses sépare l’exclusion des contaminants de l’étanchéité sous pression et du support de guidage.
Que laisse invisible une seule moyenne de rugosité ?
Qu’est-ce qui change pour les vérins sans tige ?
Le catalogue MY1 de SMC répertorie 10 tailles d’alésage pour sa famille de base de vérins sans tige à joint mécanique, confirmant qu’une même architecture nommée couvre des matériels sensiblement différents (Catalogue SMC MY1). Identifiez le piston interne, les bandes longitudinales, le guidage du chariot et le chemin de pression avant d’attribuer la traînée totale ou la fuite à une seule lèvre.

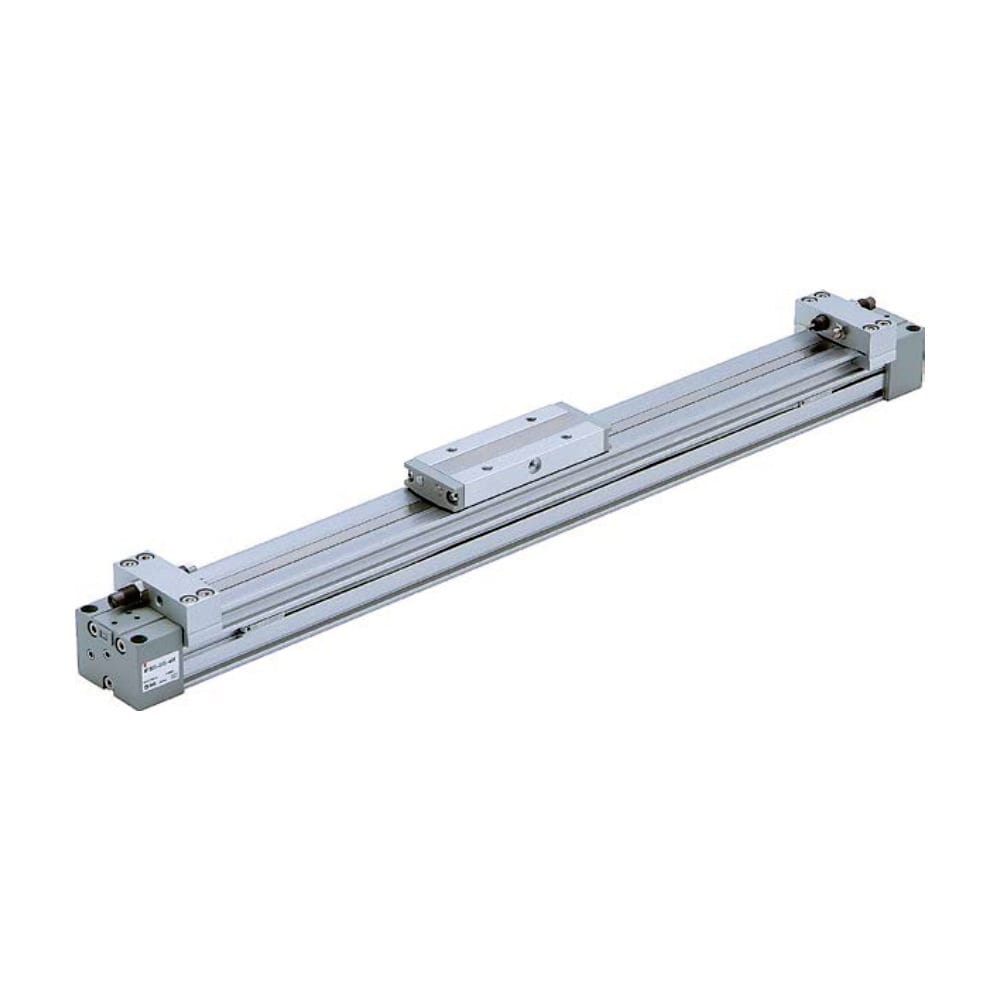

Un vérin sans tige à joint mécanique ajoute un chariot long, un guidage et une architecture d’étanchéité longitudinale. Sa résistance totale ne peut pas être attribuée à une seule lèvre sans essai contrôlé.
Le plan produit doit donc identifier l’interface optimisée :
| Interface du vérin sans tige | Principales preuves nécessaires |
|---|---|
| Joint de piston interne. | Géométrie côté pression, surface de l’alésage, frottement dans les deux sens, fuite et usure. |
| Bande d’étanchéité intérieure longitudinale. | Appui de la bande, maintien de la pression, état de la rainure, zones de transition, débris et comportement sur longue course. |
| Bande de recouvrement extérieure ou fonction de racleur. | Exclusion des contaminants, soulèvement de la bande, passage du chariot, nettoyage et traînée ajoutée. |
| Guidage ou palier du chariot. | Précharge, alignement, charge de moment, état du rail et contribution à la force totale. |
Ne supposez pas que des lèvres opposées sont « équilibrées en pression » ni que le frottement reste constant avec la pression, sauf si la conception exacte dispose d’une cartographie de force validée. Les longues courses augmentent aussi les possibilités de dommage local de surface, de débris, de désalignement de bande et de variation de force selon la position. Cartographiez la force et la fuite sur toute la course utilisable au lieu de rapporter une seule valeur au milieu de la course.
Pour choisir un remplacement, associez le kit de joints au fabricant, à la série, à l’alésage, à la révision et au plan de gorge ou de bande. L’interchangeabilité des fixations externes ne garantit pas l’interchangeabilité de l’architecture d’étanchéité interne. Si un chariot longue course ralentit à une position, inspectez le rail, la bande, la rainure, l’alignement et la contamination locale avant d’attribuer le symptôme au profil de lèvre.
À quel endroit de la course la résistance change-t-elle ?
Que doit contenir une demande adressée au fournisseur de joints ou une RFQ ?
L’ISO 19973-3:2015 relie les résultats de fiabilité aux conditions d’essai et de rapport déclarées pour le vérin (ISO 19973-3). Une RFQ doit appliquer la même discipline : définir le matériel, la surface, le lubrifiant, la pression, le mouvement, l’environnement et les critères d’acceptation, puis demander séparément les limites catalogue traçables, les prédictions de conception, les essais de composants et les preuves terrain.
Incluez :
| Bloc RFQ | Informations à fournir |
|---|---|
| Vérin. | Type, fabricant ou enveloppe cible, alésage, diamètre de tige si applicable, course, montage et révision du plan. |
| Pression. | Pressions normale, minimale et transitoire dans les deux chambres, y compris la contre-pression et l’exposition au vide. |
| Mouvement. | Vitesse minimale, normale et maximale, accélération, profil de cycle, sens, temps d’arrêt, durée de maintien et cycle annuel. |
| Chemin de charge. | Charge externe, charge latérale, moment, méthode d’alignement, architecture du guidage et variation de mouvement admissible. |
| Environnement. | Température du joint, qualité de l’air, humidité, produits chimiques, lavage, poussière, copeaux et procédé de nettoyage. |
| Surface antagoniste. | Matériau, revêtement, dureté, spécification de texture, tolérances, circularité et limites de défaut. |
| Lubrification. | Lubrifiant exact d’assemblage, quantité, application, état de la lubrification de ligne et exigences de compatibilité. |
| Acceptation. | Décollement, force en mouvement, fuite, stabilité à basse vitesse, usure et critères de fiabilité. |
| Conformité. | Exigences de contact alimentaire, médicales, de salle propre, de traçabilité, de substances réglementées ou autres pour le compound exact. |
| Gouvernance des essais. | Nombre d’échantillons, incertitude, format du rapport, attentes de gestion des modifications et plan d’inspection de production. |
Demandez ensuite au fournisseur de séparer 4 types d’informations :
| Type de preuve | Signification |
|---|---|
| Limite catalogue. | Enveloppe de pression, de vitesse ou de température du produit exact. |
| Prédiction de conception. | Résultat FEA ou analytique dans les hypothèses déclarées. |
| Essai de composant. | Résultat contrôlé pour une cellule de joint ou une configuration de vérin. |
| Preuve terrain. | Résultat machine normalisé avec pression, cycle, environnement, commande et production. |
D’après notre analyse, le dossier d’approbation le plus solide relie chaque exigence à sa source de preuve. Cette cartographie doit relier l’exigence de surface à un plan et à une méthode d’inspection, la limite de frottement à une fenêtre de trace définie, la limite de fuite à un instrument et à une durée de stabilisation, et l’exigence de durabilité à un cycle d’essai déclaré et à un seuil de défaillance. Les modifications ultérieures de fournisseur ou de compound restent ainsi auditables. Un joint existant ne peut être adapté qu’après confirmation de la gorge, de la surface antagoniste, du chemin de pression, de la géométrie d’entrée, des tolérances, du lubrifiant et de la méthode d’installation. Une pièce qui entre dans la cavité peut tout de même avoir une mauvaise mise en pression, une mauvaise interférence, un jeu d’extrusion incorrect ou un comportement de film inadapté. Traitez l’adaptation comme une nouvelle configuration à valider.
Quelles preuves la production recevra-t-elle ?
FAQ sur l’optimisation du profil de lèvre
L’étude 2019 sur les joints pneumatiques a constaté que le profil, le diamètre, la pression et la vitesse interagissent fortement dans les mesures de frottement (Tribology International). Ces 5 réponses évitent donc les valeurs de géométrie universelles et maintiennent en pratique le lien entre profil, compound, gorge, surface, lubrifiant, cycle et méthode d’acceptation.
Une lèvre de joint plus étroite a-t-elle toujours un frottement plus faible ?
Non. Une bande de contact nominale plus étroite peut réduire la charge normale totale pour un profil donné, mais elle peut aussi accroître la contrainte locale, la sensibilité aux tolérances, l’usure ou la fuite. La mise en pression, le compound, l’interférence, la gorge, la texture de surface, le lubrifiant, la vitesse et la température influencent tous le contact installé. Comparez des échantillons appariés au lieu de classer les joints selon leur largeur seule.
Un profil de joint optimisé peut-il être adapté à un vérin existant ?
Uniquement après confirmation de la gorge exacte, du chemin de pression, de la surface antagoniste, des tolérances, de la géométrie d’entrée, du jeu d’extrusion, du lubrifiant et de la méthode d’installation. L’ajustement dimensionnel seul ne prouve ni la bonne mise en pression ni le contrôle du film. Traitez le profil de remplacement comme une nouvelle configuration et validez la fuite, le décollement, la force en mouvement, l’usure et le déplacement sur le cycle prévu.
Comment comparer la force de décollement et le frottement en mouvement ?
Mesurez-les séparément dans les deux sens, avec la même pression, le même programme de vitesse, le même temps d’arrêt, la même température, le même état de lubrifiant, le même matériel, la même séquence de conditionnement et les mêmes définitions de trace. Le décollement capture la résistance initiale après l’arrêt, tandis que la force en mouvement décrit une fenêtre de course déclarée. Indiquez le nombre d’échantillons et la variation au lieu d’une valeur de frottement non qualifiée.
Quelle finition de surface faut-il à un profil de lèvre à faible frottement ?
Utilisez la spécification de surface fournie pour le profil et le compound exacts. Une seule moyenne de rugosité ne suffit pas, car la structure des pics, les vallées, la direction de texture, l’ondulation, le revêtement, la dureté, la circularité et les défauts influencent la rétention du film, la fuite et l’usure. Vérifiez la surface fabriquée avec la méthode de mesure déclarée avant d’essayer le joint.
Un frottement de joint plus faible réduit-il automatiquement la consommation d’air comprimé ?
Non. Si l’alésage, le diamètre de tige, la course, le nombre de cycles et la pression des chambres restent inchangés, le volume d’air balayé reste essentiellement inchangé. Un frottement plus faible peut économiser de l’air ou de l’énergie uniquement s’il permet une réduction de pression vérifiée, empêche une fuite mesurée, raccourcit un événement consommateur d’air ou favorise une autre modification de commande sans réduire la production.
Sources et références techniques
- ISO 19973-3:2015, procédures d’essai et de rapport de fiabilité des vérins pneumatiques à tige de piston, avec durée de vie exprimée en cycles ou en kilomètres dans des conditions déclarées. Consultée le 2026-07-23.
- Étude expérimentale du frottement des joints pneumatiques, Tribology International, 2019, étude contrôlée du frottement des joints de piston et de tige selon la géométrie, le diamètre, la pression, la vitesse et les conditions de fonctionnement. Consultée le 2026-07-23.
- Manuel Parker sur les joints toriques, concepts de décollement et de frottement en mouvement, lubrification, surface, matériau et variables de conception des joints dynamiques alternatifs. Consulté le 2026-07-23.
- Catalogue Parker des joints pneumatiques, profils de joints pneumatiques, compounds, applications, conseils d’installation et limites de fonctionnement propres aux produits. Consulté le 2026-07-23.
- Catalogue Trelleborg des joints pneumatiques, données propres aux produits pour joints de tige, de piston, racleurs et systèmes d’étanchéité pneumatique combinés. Consulté le 2026-07-23.
- Vérins SMC à mouvement fluide et basse vitesse, données et précautions concernant le mouvement à basse vitesse, la charge, les variations de pression, la température, la lubrification, la tuyauterie et les conditions de cycle. Consultés le 2026-07-23.
- Catalogue SMC MY1 des vérins sans tige à joint mécanique, plage d’alésages MY1B, options de course, construction, données de sélection et précautions propres au produit. Consulté le 2026-07-23.
- Laboratoire de recherche et développement des joints Trelleborg, référence visuelle pour les méthodes de développement et de validation en laboratoire, et non source d’une caractéristique pneumatique universelle. Consulté le 2026-07-23.
