密封唇輪廓最佳化：平衡密封力與摩擦力

Q: 最佳化密封輪廓可以改裝到現有氣缸嗎？

只有在確認確切溝槽、壓力路徑、配合表面、公差、導入、擠出間隙、潤滑劑與安裝方法後才可以。尺寸裝得進去，不能證明增能或潤滑膜控制正確。請將替換輪廓視為新配置，在預定工作循環下驗證洩漏、起動力、運行力、磨耗與動作。

密封唇輪廓最佳化是將動態密封件的幾何形狀、膠料、過盈量、溝槽、配合表面與潤滑，視為一個完整摩擦學系統來選擇與驗證。目標不是單獨追求最低摩擦或最高接觸力，而是在氣缸實際工作循環下，同時滿足洩漏、起動、運行阻力、動作、磨耗與可靠性要求的工作窗口。沒有任何通用的接觸角、接觸寬度、硬度或過盈百分比，可以指出最佳氣動密封件。某個模製輪廓在珩磨管筒上有效，換了膠料、改變公差、潤滑劑、長時間停留、溫度變化或表面紋理後，就可能失效。因此，最佳化輪廓是經過測試的配置，不是通用的圖面尺寸。

那麼，工程師究竟應最佳化什麼？

重點摘要

一項 2019 年氣動密封研究發現，幾何、直徑、壓力、速度與摩擦之間存在強烈交互作用。

應一起驗證洩漏、起動力、運行力、磨耗與動作。

候選方案應在配對硬體中比較，並控制表面、潤滑劑、溫度、壓力、速度與停留時間。

只有當較低摩擦促成已驗證的運轉變更時，才會節省空氣。

影片： Trelleborg Sealing Solutions 的密封件研發實驗室展示實驗室開發與驗證方法，不提供通用的氣動密封件額定值。

只有在聲明幾何、膠料、硬體、表面、潤滑劑、動作與失效標準後，實驗室證據才具有意義。

密封唇輪廓最佳化實際上要最佳化什麼？

2019 年的 Tribology International 研究分別測試活塞密封件與活塞桿密封件，發現截面、直徑、壓力、速度與摩擦之間有強烈交互作用（Tribology International）。因此，密封唇輪廓最佳化的目標是完整的已安裝界面及其工作循環，而不是某一個角度或接觸寬度。

密封力是接觸面上形成的法向負載。起動摩擦力是在明確停留時間後開始動作時的阻力。運行摩擦力是在聲明的穩定行程區段中產生的阻力。這些數值彼此相關，但沒有任何一項可以取代洩漏或耐久性結果。

平均接觸壓力可以概念性地表示為：

\bar{p}_c = \frac{F_N}{A_c}

其中， $\bar{p}_c$ 是名義平均接觸壓力， $F_N$ 是總法向接觸力， $A_c$ 是名義接觸面積。實際唇部壓力並不均勻。峰值壓力、壓力梯度、局部變形、表面紋理與潤滑膜，可能比平均值更重要，因此這個公式不是密封件尺寸選擇規則。

這個平均值只能作為不同配置之間的起點。密封唇的真正接觸可能集中在邊緣、壓力增能區或局部磨耗帶，接觸壓力的峰值與梯度會決定洩漏通道能否被封閉，也會影響材料的遲滯與發熱。當溝槽公差、配合表面圓度或膠料硬度改變時，即使名義接觸面積不變，實際壓力分布仍可能改變。因此，不能用這個平均式反推一個跨產品、跨材料都適用的唇部尺寸。

同樣地，簡化的摩擦估算式為：

F_f \approx \mu_{\mathrm{eff}} F_N

在這個式子中， $F_f$ 是滑動阻力， $\mu_{\mathrm{eff}}$ 是代表目前材料、表面、潤滑劑、速度、溫度、壓力與運動歷史的有效係數。它不是固定的材料常數。這項依賴性說明，改用另一種聚氨酯等級或裝配脂後，即使複製相同唇角，也不會重現原始結果。

起動時的阻力還可能包含停留後的黏著、潤滑脂被擠開或重新分布、密封件的壓縮永久變形，以及壓力建立後的瞬態增能；穩定運行時則更多反映滑動、材料遲滯、表面紋理與導向阻力。這就是為什麼只報一個「低摩擦」數字不足以支援輪廓選擇。每個數字都要說明是在什麼停留、方向、速度、壓力與熱狀態下得到，並與洩漏及磨耗結果一起解讀。

實務上，最佳化目標是多目標的：

驗收面向	應量測什麼	為何單一幾何值不能決定
保壓。	在聲明的壓力與溫度下量測靜態與動態洩漏。	洩漏取決於完整壓力路徑、表面、溝槽、損傷與材料反應。
動作開始。	在指定停留時間後，量測兩個方向的起動力。	黏著、潤滑脂重新分布、壓縮永久變形與壓力歷史會改變峰值。
運行動作。	在定義的行程窗口內量測平均力、力變化與速度穩定性。	其他密封件、導向、對準、加速度與排氣壓力都會參與。
耐久性。	在聲明測試期間量測力與洩漏趨勢、磨耗、碎屑與表面狀態。	初始值低，可能隨唇部、潤滑劑或配合表面變化而漂移。
製造能力。	尺寸分布、表面測線、膠料批次與裝配重複性。	名義 CAD 輪廓不能描述生產變異。

動態與靜態氣缸密封件指南說明滑動界面為何需要不同於固定密封件的證據。

密封力與摩擦力構成驗證窗口

ISO 19973-3:2015 在聲明的測試條件下評估氣缸可靠性，並以循環數或公里數報告壽命（ISO 19973-3）。同樣地，密封輪廓需要多指標驗證窗口：在耐久性暴露開始時與結束後，都要確認洩漏、起動力、運行力、動作與磨耗是否可接受。

將實測摩擦力與實測洩漏繪在同一張圖上，可建立至少包含 2 個軸向與一個時間維度的有用設計圖。耐久性暴露後再重複繪製。如果候選方案只有初始點看起來有吸引力，而洩漏或力量漂移超出允收限制，它就不能算是最佳化。

配對比較的「相同條件」不只代表使用同一支氣缸。候選件與基準件應使用同一批或受控批次的硬體、同一個溝槽版次、相同裝配工具與方向，並經過相同的調理行程、停留時間與溫度穩定程序。試片數、重複性、異常曲線與失效樣本也要保留；如果只挑選最漂亮的一條曲線，摩擦降低比例可能只是樣本差異，而不是輪廓效應。

對配對比較，可按下式計算摩擦降低比例：

R_f = \frac{F_{\mathrm{base}} - F_{\mathrm{candidate}}}{F_{\mathrm{base}}} \times 100\%

其中， $F_{\mathrm{base}}$ 與 $F_{\mathrm{candidate}}$ 必須是相同的力量指標，並以相同的壓力、速度、方向、停留時間、溫度、潤滑狀態、硬體與計算窗口量測。把一個試片的起動力與另一個試片的平均運行力混在一起，百分比就沒有意義。

較低的摩擦不會自動減少氣動氣缸掃掠的容積。在缸徑、桿徑、行程、循環數與絕對腔室壓力不變時，氣缸仍會填充約相同的幾何容積。只有在較低阻力促成有文件記錄的降壓、防止實際洩漏、縮短耗氣事件，或允許採用不同控制策略時，節能才具有合理可能。

實際報告的主張究竟是哪一種結果？

因此，請將 3 種結果分開：

證據層次	必要結果
密封件阻力。	起動力或運行力的量測變化。
保壓。	相同聲明條件下的量測洩漏。
機台結果。	在控制措施與生產輸出正規化後，壓力、循環、耗氣或壓縮機能源的變化。

若要將密封件阻力與負載、導向及壓力效應分開，大缸徑氣缸摩擦力指南提供更廣泛的力量核算方法。

為什麼接觸角或寬度不能單獨預測性能？

一項 2019 年氣動密封實驗改變輪廓、直徑、壓力與速度，而不是把幾何視為獨立預測因子（Tribology International）。接觸角與寬度只描述截面的一部分。膠料、過盈量、溝槽、表面、潤滑劑、公差、壓力增能與運動歷史，才會共同決定已安裝後的結果。

在它測試的商用氣缸中，活塞密封件產生了大部分的實測摩擦。這項結果支持受控的輪廓比較，但其中的百分比不是每一種氣缸都能通用的分配值。

考慮其中一個名義參數改變後可能發生什麼：

設計變更	可能效益	新的風險或問題
較窄的名義接觸帶。	某些配置中降低總法向負載。	較高局部應力、更高公差敏感度或較差的潤滑膜控制。
較薄或更柔性的密封唇。	低壓增能時有更好的貼合性。	擠出、反轉、顫動或安裝期間損傷。
更大的安裝過盈量。	更高的初始接觸裕量。	較高起動力、發熱、裝配損傷或公差鏈敏感度。
更具壓力反應性的腔體。	隨壓力上升而有更好的密封。	摩擦也可能隨壓力上升，或依方向產生不同反應。
更硬或更高模數的膠料。	在適合的設計中具有更好的抗擠出性。	貼合性降低、遲滯不同或低溫行為改變。
圓角或尖角變更。	改變應力與潤滑膜傳輸。	效果取決於方向、表面、潤滑劑與完整截面。

因此，圓角與尖銳邊緣密封指南將邊緣形狀視為一項設計變數，而不是判斷哪個永遠勝出的規則。活塞密封件起動指南也顯示，輪廓特定的測試證據比孤立的標題百分比更重要。有限元素分析可以在製作模具前比較變形、接觸壓力分布與敏感度。然而，模型輸出取決於選用的超彈性與黏彈性材料資料、摩擦定律、表面假設、溫度、邊界條件與製造公差。FEA 可以排列假設的優先順序，卻不能單獨證明洩漏、潤滑膜傳輸、磨耗碎屑或使用壽命。

模型比較最適合用來縮小候選範圍，例如找出哪一種輪廓對過盈量、壓力或溫度較敏感；實驗則用來確認實際密封界面是否達到要求。若材料資料只來自不同硬度或不同頻率的試驗，模型可能正確排序錯誤的絕對值；若沒有量測潤滑膜、表面方向與製造公差，模型也可能忽略最先發生的洩漏或磨耗機制。設計審查應把模型假設、試驗條件與現場工作循環逐項對照，不把分析圖直接當成壽命或氣耗保證。

模型能重現實際的潤滑膜嗎？

應如何量測密封件摩擦？

Parker 將動態密封摩擦分成 2 種狀態：脫離摩擦與運行摩擦，因為開始動作可能不同於穩定移動（Parker O 形環手冊）。在受控條件下量測兩者，再決定測試應代表整具氣缸阻力，還是要隔離單一密封界面。

穩定伸桿時的壓力與面積平衡可以寫成：

F_{\mathrm{res}} = P_c A_p - P_r A_a - F_{\mathrm{external}}

在這個形式中， $F_{\mathrm{res}}$ 是在選定的定速窗口內推算出的總阻力， $P_c$ 是無桿側壓力， $A_p$ 是完整活塞面積， $P_r$ 是有桿側壓力， $A_a$ 是環形面積， $F_{\mathrm{external}}$ 是在一致正負號慣例下已知的外部阻力。

這個結果不是孤立的唇部摩擦。它包含測試組件中仍存在的所有內部與導向阻力。若要將配對結果歸因於候選密封件，必須在兩個接口附近進行動態壓力量測，使用校正過的負載或致動器，維持低機械偏移，並清楚定義定速窗口。

若目標是比較整具氣缸的阻力，應保留所有內部密封件、導向件與外部負載，並將結果稱為總阻力；若目標是比較單一唇部，則需要能隔離其他密封界面或使用配對試片的測試治具。兩種測試都可以有價值，但不能把整缸結果直接標成唇部摩擦。壓力感測器的取樣位置、負載校正、加速段排除方式、定速窗口與方向定義，應在報告中固定，否則相同的公式可能套用了不同的實體量。

測試實際量到的是哪一種阻力？

可辯護的測試矩陣應記錄：

控制群組	必要紀錄
密封件身分。	零件號碼、輪廓版次、膠料、硬度方法、模穴與製造批次。
硬體。	溝槽圖面、公差、導入幾何、安裝工具、裝配方向與損傷檢查。
配合表面。	材料、塗層、硬度、完整紋理規格、直徑、圓度與測線方向。
潤滑。	身分、數量、位置、施加方法、調理行程與任何管路潤滑。
運動與壓力。	兩個腔室壓力、速度曲線、加速度、行程、方向、停留、循環率與試片位置。
熱狀態。	量測前、量測中與量測後的密封件及環境溫度。
力量方法。	起動定義、運行力窗口、取樣率、濾波、重複次數、試片數與不確定度。
結果。	靜態與動態洩漏、力量趨勢、磨耗碎屑、表面變化與測試結束檢查。

Parker 將動態密封件的脫離摩擦與運行摩擦區分開，因為停留與運動狀態會改變結果（Parker O 形環手冊）。因此，若只報告「摩擦力」而不說明量測的是哪個狀態，資訊並不完整。

依我們的經驗，潤滑脂控制與停留控制常是錯誤輪廓排名的來源。秤量或以其他方式標準化施加的潤滑劑、保留裝配方向、執行相同調理順序，並讓每次比較從相同熱狀態開始，會讓曲線容易得多。這套程序不會創造通用摩擦值，而是移除與密封件變更無關的變異。

我們也會檢查兩個方向。方向相關的力量變化，可能揭示非對稱壓力增能、溝槽位置、唇部損傷、表面紋路或導向對準問題。過早平均兩個方向，可能掩蓋真正需要修正的機制。

洩漏、磨耗與動作的驗收標準

ISO 19973-3:2015 在聲明條件下，以循環數或公里數報告氣動氣缸可靠性，而不是規定一個通用壽命（ISO 19973-3）。測試前先定義洩漏、摩擦、動作與磨耗限制，再將相同限制套用到調理後、停留後、不同溫度、不同壓力、不同速度與老化狀態。

使用狀態表，避免有吸引力的初始摩擦值掩蓋另一項失效：

狀態	摩擦檢查	密封檢查	實體檢查
裝配並完成調理。	兩個方向的起動力與運行力。	在聲明壓力階段的靜態洩漏。	安裝損傷、唇部位置與基準表面紀錄。
長時間停留後。	峰值力量、開始動作的延遲與第一行程變化。	使用相同方法量測壓力衰減或直接洩漏。	壓縮永久變形指標與潤滑劑重新分布。
跨速度與壓力。	力量圖、力量變化與黏滑行為。	穩定點及相關動作期間的洩漏。	唇部穩定性、溫度與異常噪音。
跨溫度。	穩定後的起動力與運行力。	相同穩定溫度下的洩漏。	硬化、膨潤、收縮或潤滑劑變化。
耐久性暴露後。	相對初始配對結果的漂移。	相對初始配對結果的漂移。	磨耗軌跡、碎屑、切口、擠出、拋光與表面損傷。

SMC 發布了產品特定的低速氣缸資料，顯示部分系列在聲明的測試條件下能以非常低的速度穩定運行。其現行指引也警告，外部負載、壓力波動、溫度變化、潤滑政策、管路長度與高循環率都可能干擾動作（SMC 平穩／低速氣缸）。這項資料說明，動作行為屬於已裝配的氣動系統，而不是唇部幾何單獨決定。對定位工作，除了平均力，還應記錄速度漣波、穩定時間行為與反轉反應。氣動遲滯指南將密封摩擦與壓力、閥件、可壓縮性及控制效應連結起來。

驗收限制應在測試前寫入，而不是看到結果後才調整。至少要定義靜態洩漏與動態洩漏的測試壓力、起動力的停留時間、運行力的速度窗口、可接受的速度變化、磨耗或碎屑判定，以及耐久性後允許的漂移。若一個候選件降低了起動力，卻在長時間停留後洩漏增加或在溫度循環後出現擠出，就應按失效條件判退，而不能用初始曲線的優勢抵銷其他證據。

同一個驗收窗口也要規定如何處理變異。應報告試片數、平均值、峰值、散布與異常樣本，並說明是以單件不得超限、群組平均不得超限，還是趨勢漂移作為判定。若摩擦降低只出現在某一個方向、某一段速度或某個熱狀態，不能把它宣稱成整個工作循環的改善；應先找出方向性、溫度或壓力依賴，再決定輪廓是否真的適合量產。

第一條看似理想的曲線之後會發生什麼？

表面處理、潤滑與材料如何改變結果？

Parker 區分 2 種動態摩擦狀態，並將密封摩擦與表面狀態、潤滑、材料、壓力及速度連結起來（Parker O 形環手冊）。這些變數會改變有效接觸與潤滑膜，因此只靠膠料標籤或一個 $R_a$ 值不能預測輪廓性能。

請向密封件供應商索取與確切輪廓及材料相連的表面規格；依界面而定，內容可能包括超出 $R_a$ 的參數，以及硬度、塗層、圓度、導入、邊緣倒角與最大缺陷規則。如果輪廓需要保留潤滑膜，籠統的「鏡面」可能反而有害。

潤滑政策也需要精確：

潤滑決策	工程後果
「免潤滑」或「無油運轉」。	通常表示工廠或裝配時正確潤滑後，不需要持續使用管路潤滑器。
加入管路潤滑油。	可能改變潤滑脂行為，也可能與氣缸製造商指示衝突。
相容潤滑劑不足。	提高邊界摩擦與磨耗。
潤滑劑過多或位置錯誤。	可能改變起動力、遷移、吸附污染物或阻塞小通道。
化學不相容。	可能造成膨潤、軟化、硬化、裂紋或潤滑性能喪失。

NBR、聚氨酯、HNBR 或 PTFE 這類材料標籤，只描述材料族群，不是完整性能；配方、填料、增塑劑、硬度、模數、回彈性、壓縮永久變形、耐磨行為、溫度歷史、濕度與潤滑相容性都會改變結果。PTFE 與聚氨酯乾燥空氣指南說明材料族群比較為何必須搭配實際膠料與增能方式。

表面規格還要說明測線方向與功能位置。沿著與滑動方向平行的測線，可能看不到橫向交叉紋的峰谷；只報平均粗糙度，也可能把一個會切入唇部的孤立毛刺平均掉。硬度、圓度、導入倒角、塗層厚度與最大缺陷尺寸，往往與潤滑膜是否能保留同樣重要。密封件供應商應把這些條件連到確切輪廓，而不是用「鏡面」或「低粗糙度」取代可檢查的表面要求。

低摩擦膠料不能補償受損導入、錯誤溝槽、側向負載、不良表面或受污染的裝配；如果磨耗集中在單側，請先檢查安裝、導向間隙、直線度與負載路徑，再要求更強的唇部。防塵刮片環機理指南將污染排除與壓力密封及導向支撐分開說明。

一個粗糙度平均值看不到什麼？

無桿氣缸有什麼不同？

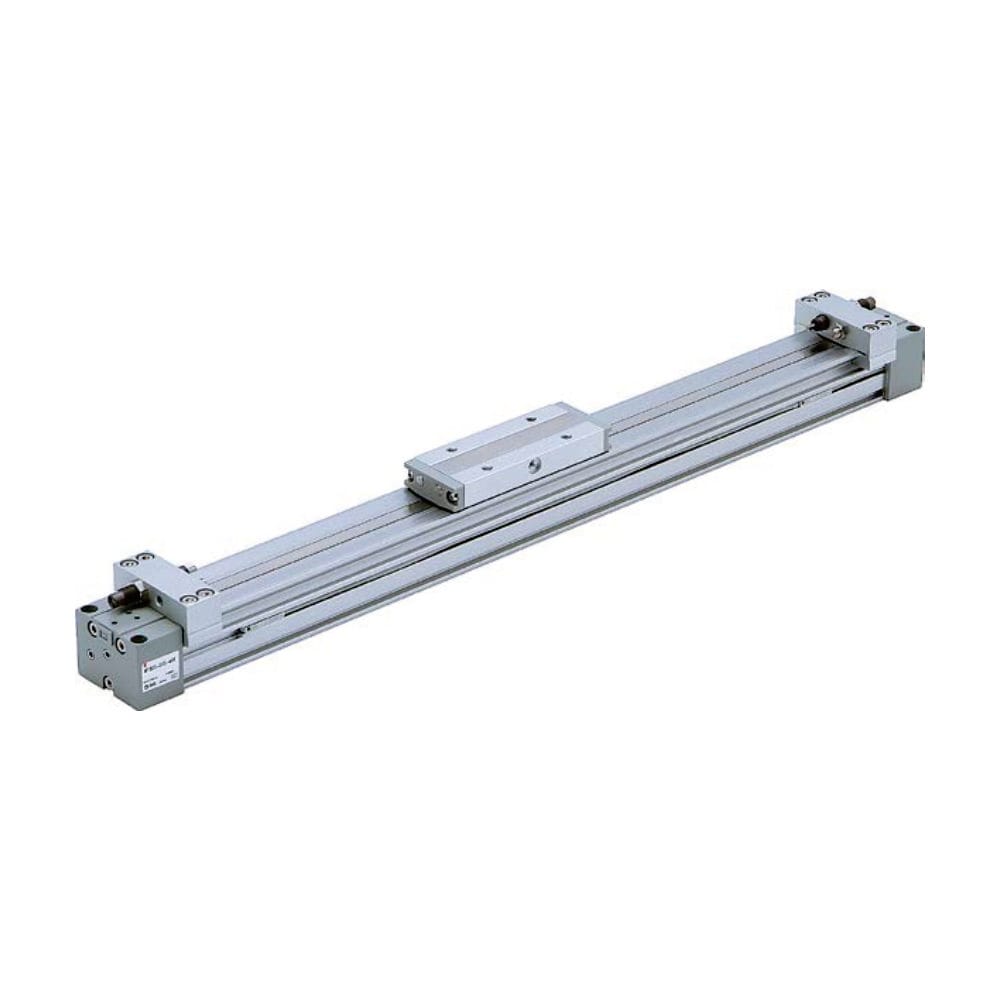

SMC 的 MY1 型錄列出其基本機械連接式無桿氣缸系列的 10 種缸徑，確認同一命名架構可以涵蓋差異很大的硬體（SMC MY1 型錄）。在把總拖曳力或洩漏歸因於某一個唇部前，先識別內部活塞、縱向密封帶、滑座導向與壓力路徑。

機械連接式無桿氣缸增加了長滑座、導向與縱向密封架構。若沒有受控測試，不能把總阻力歸因於單一唇部。

因此，產品圖面必須指出正在最佳化哪一個界面：

無桿氣缸界面	主要需要的證據
內部活塞密封件。	壓力側幾何、內孔表面、兩個方向的摩擦、洩漏與磨耗。
縱向內側密封帶。	密封帶就位、保壓、槽口狀態、轉換區、碎屑與長行程行為。
外側防護帶或防塵刮片功能。	污染排除、密封帶抬起、滑座通過、清潔與增加的拖曳力。
滑座導向或軸承。	預壓、對準、力矩負載、導軌狀態與對總力量的貢獻。

不要假設相對的密封唇「壓力平衡」，也不要在確切設計沒有經過力量圖驗證前，假設摩擦會隨壓力保持不變。長行程也增加局部表面損傷、碎屑、密封帶偏移與位置相關力量變化的機會。請沿著完整可用行程繪製力量與洩漏，而不是只報告行程中點的一個數值。

選擇替換件時，讓密封件套件與製造商、系列、缸徑、版次及溝槽或密封帶圖面保持關聯。外部安裝互換性不能保證內部密封架構可互換。如果長行程滑座在某個位置變慢，請先檢查導軌、密封帶、槽口、對準與局部污染，再把症狀歸因於唇部輪廓。

在無桿氣缸上，測試矩陣還應把總拖曳力拆成內部活塞密封件、縱向密封帶、外側防護或防塵刮片、滑座導向與外部負載幾個界面。密封唇輪廓即使在單獨試片中表現良好，仍可能被長滑座的預壓、導向偏移、密封帶轉換區或局部污染掩蓋。沿完整工作行程記錄力量、洩漏與速度，才能知道某個峰值來自唇部，還是來自無桿結構的另一個界面。

阻力沿著行程在哪裡改變？

密封件供應商或 RFQ 應包含什麼？

ISO 19973-3:2015 將可靠性結果與聲明的氣缸測試及報告條件連結（ISO 19973-3）。RFQ 也應採用相同紀律：定義硬體、表面、潤滑劑、壓力、運動、環境與驗收指標，再將可追溯的型錄限制、設計預測、元件測試與現場證據分開索取。

請包含：

RFQ 區塊	應提供的資訊
氣缸。	型式、製造商或目標外形、缸徑、適用時的桿徑、行程、安裝方式與圖面版次。
壓力。	兩個腔室的正常、最低與瞬態壓力，包括背壓與真空暴露。
運動。	最低、正常與峰值速度、加速度、循環曲線、方向、停留、保持時間與年度工作循環。
負載路徑。	外部負載、側向負載、力矩、對準方法、導向架構與允許的運動變化。
環境。	密封件溫度、空氣品質、濕度、化學品、沖洗、灰塵、切屑與清潔流程。
配合表面。	材料、塗層、硬度、紋理規格、公差、圓度與缺陷限制。
潤滑。	確切裝配潤滑劑、數量、施加方式、管路潤滑狀態與相容性要求。
驗收。	起動力、運行力、洩漏、低速穩定性、磨耗與可靠性標準。
合規。	針對確切膠料的食品接觸、醫療、無塵室、追溯、受限物質或其他法規要求。
測試治理。	試片數、不確定度、報告格式、變更控制預期與量產檢查計畫。

接著要求供應商分開提供 4 種資訊：

證據類型	代表的意義
型錄限制。	確切產品的壓力、速度或溫度範圍。
設計預測。	在聲明假設下的 FEA 或分析輸出。
元件測試。	密封件試驗單元或氣缸配置的受控結果。
現場證據。	將壓力、工作循環、環境、控制與生產輸出正規化後的機台結果。

RFQ 的每項要求都應有對應的驗證證據與失效處置。比如，表面缺陷限制要連到量測方法與拒收判定；起動力要連到停留時間、方向與試片數；洩漏限制要連到壓力、溫度、容積或流量參考狀態；耐久性要連到循環數、檢查間隔與允許漂移。這種對應關係能避免供應商只交付一份型錄或一張初始力量曲線，卻沒有證明候選密封件在實際工作循環中仍能保壓與運行。

依我們的分析，最有力的核准套件會把每項要求連結到其證據來源。證據圖應將表面要求連到圖面與檢查方法、將摩擦限制連到定義的曲線窗口、將洩漏限制連到儀器與穩定期間，並將耐久性要求連到聲明的測試循環與失效門檻。日後供應商或膠料變更也就能被稽核。只有在確認溝槽、配合表面、壓力路徑、導入、公差、潤滑劑與安裝方法後，現有密封件才能改裝使用。能裝入模穴的零件，仍可能有錯誤的增能、過盈、擠出間隙或潤滑膜行為。請將改裝視為需要驗證的新配置。

若供應商更換膠料批次、模穴、輪廓版次、表面處理或裝配潤滑劑，這些變更都應觸發影響評估，而不是只更新零件名稱。需要重新確認的項目至少包括密封件硬度與模數、溝槽壓縮量、配合表面、摩擦狀態、洩漏與耐久性基準。把變更記錄與同一張證據圖連結，才能知道新結果是來自設計改善，還是來自測試條件或製造變異。

生產端將收到哪些證據？

密封唇輪廓最佳化常見問題

2019 年氣動密封研究發現，輪廓、直徑、壓力與速度會強烈交互作用於摩擦量測（Tribology International）。因此，以下 5 個回答不提供通用幾何值；實務上，輪廓、膠料、溝槽、表面、潤滑劑、工作循環與驗收方法都必須連結在一起。

較窄的密封唇一定會有較低摩擦嗎？

不一定。較窄的名義接觸帶可能在某種輪廓中降低總法向負載，但也可能提高局部應力、公差敏感度、磨耗或洩漏。壓力增能、膠料、過盈量、溝槽、表面紋理、潤滑劑、速度與溫度都會影響已安裝的接觸。只有在配對硬體與相同測試條件下，同時確認洩漏、起動力、運行力與耐久性，才能判斷寬度改變是否有利。請比較配對試片，不要只按寬度排列密封件。

最佳化密封輪廓可以改裝到現有氣缸嗎？

只有在確認確切溝槽、壓力路徑、配合表面、公差、導入、擠出間隙、潤滑劑與安裝方法後才可以。尺寸裝得進去，不能證明增能、唇部變形或潤滑膜控制正確；外部安裝尺寸相容也不能證明內部密封系統相容。請將替換輪廓視為新配置，在預定工作循環下驗證洩漏、起動力、運行力、磨耗與動作。

應如何比較起動摩擦與運行摩擦？

在兩個方向分開量測，並使用相同壓力、速度程序、停留時間、溫度、潤滑狀態、硬體、調理順序與曲線定義。起動摩擦捕捉停留後的初始阻力；運行力則描述聲明的行程窗口。請報告試片數與變異，不要只給一個沒有條件的摩擦值。

低摩擦密封唇輪廓需要什麼表面處理？

使用確切密封輪廓與膠料所提供的表面規格。單一粗糙度平均值不夠，因為峰值結構、谷部、測線、波紋、塗層、硬度、圓度與缺陷都會影響潤滑膜保留、洩漏與磨耗。在測試密封件前，依聲明的量測方法驗證製成表面。

較低密封摩擦會自動降低壓縮空氣消耗嗎？

不會。在缸徑、桿徑、行程、循環數與腔室壓力不變時，掃掠空氣容積基本不變。只有在較低摩擦促成已驗證的降壓、防止已量測洩漏、縮短耗氣事件，或支持另一項控制變更而不降低生產輸出時，才可能節省空氣或能源。
