Impact du volume mort sur l'efficacité énergétique des vérins pneumatiques

Le volume mort affecte l’efficacité énergétique d’un vérin pneumatique lorsqu’une cavité ou une conduite fixe est mise sous pression et évacuée à répétition sans ajouter de déplacement utile du piston. Quantifiez ce volume, convertissez sa variation de pression en demande d’air normal, multipliez par le nombre de cycles acceptés, puis vérifiez le résultat avec un débitmètre. Il n’existe pas de pénalité universelle d’efficacité de 30 % ou 50 %.

La frontière de calcul est importante. Le jeu du vérin, les perçages d’orifices, les tubes entre la valve et le vérin, les raccords et les passages de valves raccordés peuvent tous ajouter un volume à prendre en compte, mais seulement lorsque l’état de la valve les intègre au chemin commuté. Les collecteurs d’alimentation en amont de la valve directionnelle restent généralement sous pression et ne doivent pas être comptés comme s’ils étaient remplis à chaque course.

Points clés

• L’exemple publié par SMC combine 13 L (ANR) d’air de vérin et 0.56 L de conduites commutées par cycle.
• Le volume physique, la consommation d’air normal et l’électricité du compresseur sont des grandeurs différentes.
• La décroissance de pression seule mesure une fuite, et non un volume inconnu.
• Vérifiez les économies en air normal par cycle de production accepté.

Qu’est-ce qui compte comme volume mort dans un circuit de vérin pneumatique ?

SMC définit la consommation d’air du vérin comme incluant l’air utilisé à l’intérieur du vérin et dans la tuyauterie entre le vérin et la valve de commutation. Son exemple chiffré indique 13 L (ANR) pour le vérin et 0.56 L pour la tuyauterie par cycle (sélection des vérins pneumatiques SMC, consulté le 2026-07-22).

Utilisez trois désignations de volume distinctes :

• Le volume de jeu est l’espace de chambre restant lorsque le piston atteint sa position mécanique de fin de course. Il peut inclure la poche de culasse, les passages d’amortissement, le perçage d’orifice et l’espace inévitable entre le piston et la culasse.
• Le volume de conduite commutée est le volume du tube, du flexible, du raccord, du régulateur de débit, du passage de collecteur et du passage de valve raccordés dont la pression change lorsque la valve directionnelle commute.
• Le volume balayé est la surface efficace du piston multipliée par la course. Il change lorsque le piston se déplace et produit le déplacement mécanique.

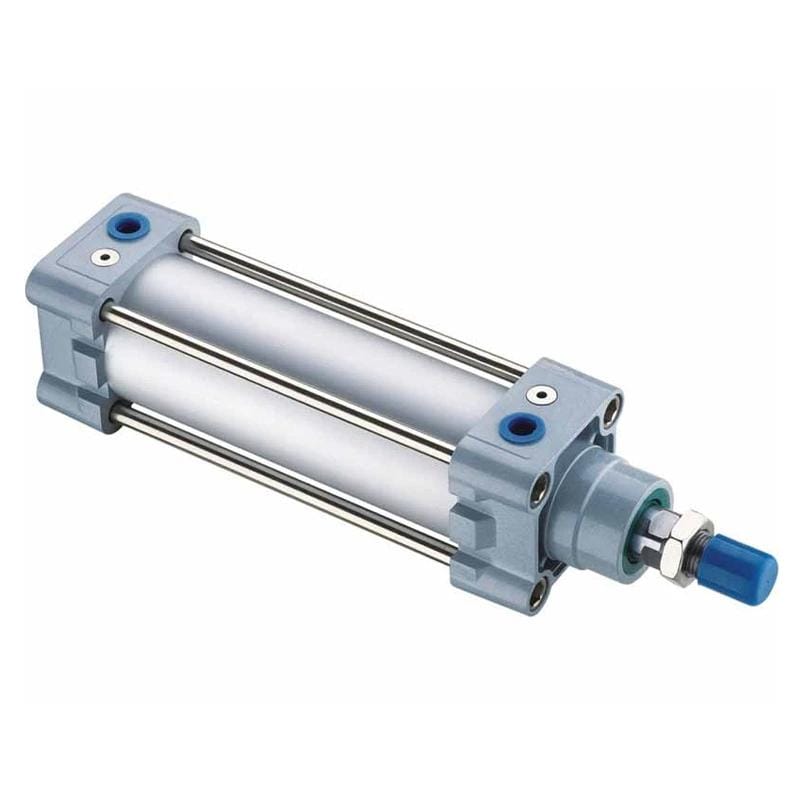

Vérin pneumatique de la série DNC de type ISO

Appeler chaque espace interne « volume mort » conduit à de mauvais calculs. Une galerie d’alimentation de valve qui reste sous pression n’est pas consommée à nouveau à chaque cycle. Une galerie d’échappement de valve peut desservir plusieurs orifices. Une poche d’amortissement peut être raccordée différemment lorsque le piston entre dans la zone d’amortissement. Suivez le chemin réel dépendant de l’état avant d’additionner les volumes.

Le volume mort ne réduit pas non plus la course géométrique du vérin. Le piston parcourt toujours la distance spécifiée. La pénalité réside dans une masse d’air supplémentaire, un temps de remplissage et d’échappement accru et une énergie pneumatique stockée associés à un volume fixe qui ne crée aucun déplacement supplémentaire.

Les vérins à tige simple sont asymétriques parce que la tige réduit la surface efficace et le volume de chambre d’un côté. Les vérins sans tige ne sont pas automatiquement symétriques ou de plus petit volume ; les bandes internes, les passages du chariot, la géométrie des culasses, les amortissements et le cheminement des orifices varient selon la conception. Utilisez les plans ou les données mesurées du modèle choisi.

Pour l’effet de ces mêmes volumes sur la temporisation, consultez l’article distinct sur l’ analyse du temps de réponse et du volume mort des vérins. Cet article conserve une frontière différente : la consommation répétée d’air normal et l’impact énergétique vérifié.

Comment calculer l’air ajouté par un volume mort fixe ?

Les équations de consommation d’air de SMC utilisent un rapport de pressions absolues pour les chambres balayées du vérin et un rapport de pression manométrique pour la tuyauterie commutée. Dans son exemple à 0.5 MPa, 2 m de tuyauterie d’alésage 6 mm ajoutent environ 0.56 L (ANR) à chaque cycle complet du vérin (SMC, consulté le 2026-07-22).

Commencez par le volume physique du tube :

$V_{\mathrm{tube}}$ est le volume intérieur du tube, $D_i$ son diamètre intérieur réel et $L$ sa longueur. Gardez des unités cohérentes. Si les deux dimensions sont en millimètres, divisez les millimètres cubes par 1,000 pour obtenir des centimètres cubes.

Pour un volume fixe chargé d’une pression absolue initiale à une pression absolue finale, le volume équivalent d’air libre ajouté est, dans l’hypothèse d’un calcul isotherme de présélection :

$V_{mathrm{fixed}}$ est le volume physique raccordé, $p_{f,mathrm{abs}}$ et $p_{i,mathrm{abs}}$ sont les pressions absolues finale et initiale, et $p_{N,mathrm{abs}}$ est la pression de référence choisie. Indiquez la température de référence et la convention de volume normal à côté du résultat.

Lorsque le volume commence à la pression atmosphérique, le numérateur est égal à la pression manométrique. Cela explique pourquoi le terme de volume d’un tube commuté diffère de celui d’une chambre balayée : le tube contient déjà de l’air avant la charge, tandis que le mouvement du piston crée un nouveau volume de chambre qu’il faut également remplir.

Ne comptez chaque volume fixe que lorsque sa pression cycle réellement. Pour un cycle complet d’extension et de rentrée, la conduite côté culasse et la conduite côté tige sont normalement chargées une fois chacune dans un circuit 5/2 conventionnel. Un circuit à centre fermé, à centre sous pression, à échappement rapide, à deux pressions ou à coupure anticipée modifie cette frontière.

Le calculateur de volume des tubes pneumatiques peut fournir le volume physique et le volume équivalent d’air libre d’une conduite. Le calculateur de consommation d’air fournit la base du volume balayé par le vérin. Aucun des deux outils ne connaît les passages internes de la valve choisie ni le jeu de culasse ; ajoutez donc séparément les volumes fixes documentés.

Un exemple SMC chiffré montre l’ordre de grandeur réel

Le cas publié par SMC utilise dix vérins d’alésage 50 mm et de course 600 mm, une pression de 0.5 MPa, cinq cycles par minute et 2 m de tuyauterie d’alésage 6 mm. Il calcule 13 L par cycle de vérin plus 0.56 L pour la tuyauterie, soit une demande totale de 678 L/min (SMC, consulté le 2026-07-22).

Le volume d’une conduite de 2 m de diamètre intérieur 6 mm est :

À 0.5 MPa manométrique avec une pression de référence de 0.1 MPa, le volume supplémentaire d’air libre d’une conduite est approximativement :

Deux conduites donnent environ 0.565 L, ce qui correspond à la valeur arrondie de 0.56 L de tuyauterie publiée par SMC. Le cycle complet par vérin devient :

Composant	Volume d’air normal par cycle
Chambres balayées du vérin	13.00 L (ANR)
Deux conduites commutées	0.56 L (ANR)
Total	13.56 L (ANR)

La part des conduites est approximativement :

Cela représente environ 4.1 % dans cet exemple. Ce n’est pas un pourcentage général de volume mort. Des vérins plus petits, des courses plus courtes, des tubes plus longs, des diamètres intérieurs plus grands, des pressions plus élevées et des cycles plus fréquents peuvent rendre la part du volume fixe beaucoup plus importante. À l’inverse, un vérin à grande course et grand alésage peut avoir une faible part de volume de conduites, même si la consommation absolue des conduites reste digne d’être mesurée.

Le ratio est utile pour établir les priorités, mais la réduction absolue d’air normal détermine la demande de l’installation. Déclarez les deux. Une part de volume fixe de 20 % sur un petit actionneur utilisé occasionnellement peut être moins importante qu’une part de 3 % sur des centaines d’actionneurs à cadence élevée.

Le guide de la consommation d’air des vérins double effet existant couvre le calcul complet du volume balayé. Utilisez cet article pour isoler la partie fixe et commutée à répétition de ce total.

Pourquoi les économies d’air et d’électricité ne représentent-elles pas le même pourcentage ?

La CAGI indique qu’une hausse de 2 psi de la pression de refoulement du compresseur augmente d’environ 1 % la puissance requise, avant même de prendre en compte la demande artificielle. Son exemple de 100 à 110 psig atteint un impact combiné d’environ 14 %, car la pression et la demande changent toutes deux (conception des systèmes d’air comprimé de la CAGI, 2021).

Cette dépendance au système explique pourquoi une réduction de 4.1 % de l’air calculé par cycle pour un vérin ne réduit pas automatiquement la facture d’électricité de 4.1 %. Le résultat dépend aussi :

• de la part que représente le vérin modifié dans la demande totale d’air normal de l’installation ;
• du type de compresseur, de sa puissance spécifique et de son comportement au déchargement et à la modulation ;
• du stockage dans le réservoir et de la stratégie de régulation de pression ;
• des fuites et des autres demandes non régulées ;
• de la cadence de production, du temps d’inactivité et des charges pneumatiques simultanées ;
• du fait que la baisse de demande modifie la séquence des compresseurs ou augmente seulement le temps à vide.

Calculez d’abord les économies annuelles d’air normal :

$\Delta V_{N,mathrm{cycle}}$ est la réduction mesurée ou calculée par cycle accepté, et $n_{mathrm{accepted\ cycles}}$ le nombre annuel de cycles complets acceptés. Excluez les cycles rejetés ou de diagnostic uniquement si la modification du procédé les supprime réellement ; sinon, ils restent compris dans la demande.

Estimez ensuite l’électricité à l’aide d’une intensité énergétique mesurée propre au site :

$e_{mathrm{site}}$ est l’électricité consommée par le système de compresseur par mètre cube normal ou pied cube normal délivré sur la même frontière de mesure. Obtenez-la à partir de données synchronisées de puissance du compresseur et d’air délivré. Un prix générique de l’électricité ne peut pas à lui seul convertir un volume de vérin en énergie.

L’ISO/TR 22165:2018 recommande d’améliorer l’efficacité des systèmes pneumatiques tout en tenant compte de leur fonctionnalité et de leur efficacité économique (ISO/TR 22165, confirmée le 2026-07-22). La force, la réponse, l’amortissement, la sécurité, la maintenabilité et la qualité de production restent donc des conditions d’acceptation, et non des vérifications facultatives après une modification destinée à économiser de l’air.

Comment mesurer correctement un volume mort inconnu ?

Les étalons de débit PVTt du NIST utilisent le volume connu d’un récipient de collecte ainsi que la pression, la température, le temps et une équation d’état. Le NIST décrit également une méthode distincte d’expansion de volume dans laquelle un volume connu est mis sous pression, raccordé à un volume inconnu sous vide, puis calculé à partir de la variation de densité obtenue (étalons de débit de gaz du NIST, consulté le 2026-07-22).

Utilisez l’une des trois méthodes suivantes, selon l’incertitude nécessaire :

1. Calcul géométrique. Calculez les volumes des tubes et des passages simples percés à partir des dimensions mesurées. Utilisez les fichiers CAO ou les plans du fournisseur pour les cavités de culasse et de valve. Indiquez si les dimensions sont nominales ou mesurées.
2. Expansion avec volume de référence. Raccordez un récipient de référence étalonné au volume inconnu isolé, enregistrez les pressions et températures absolues initiales et finales, laissez l’équilibre thermique s’établir et résolvez la conservation de la masse.
3. Mesure de débit normalisée par cycle. Mesurez l’air normal accumulé sur un nombre connu de cycles répétés, puis comparez les configurations avec la même charge, la même pression, la même temporisation et le même état de valve. Cette méthode couvre le circuit complet, mais n’identifie pas chaque cavité à elle seule.

Dans l’hypothèse de présélection d’un gaz idéal à température égale, un volume de référence initialement à $p_{r,i}$ raccordé à un volume inconnu initialement à $p_{u,i}$ et équilibré à $p_f$ donne :

$V_u$ est le volume inconnu et $V_r$ le volume de référence étalonné. Toutes les pressions doivent être absolues. Pour une mesure défendable, incluez les termes de température, le volume de raccordement, les fuites, l’incertitude des capteurs, la déformation des composants dépendante de la pression et un temps de stabilisation suffisant. La méthode détaillée du NIST utilise la densité plutôt que la forme simplifiée pression-température égale (NIST SP 250-63).

La décroissance de pression seule ne peut pas déterminer un volume inconnu. Une trace de décroissance combine la conductance de fuite, le volume, la pression absolue, la variation de température et le temps. Sans volume connu ou débit de fuite connu, différentes combinaisons volume-fuite peuvent produire des courbes similaires. Utilisez la décroissance de pression pour détecter ou quantifier une fuite après avoir établi le volume d’essai.

Ne remplissez pas d’eau un vérin de production assemblé uniquement pour mesurer son volume, sauf si le fabricant a approuvé la procédure et si le composant peut être complètement nettoyé, séché, relubrifié et remis en service. L’eau peut contaminer la graisse, favoriser la corrosion, endommager les joints et laisser une condition résiduelle dangereuse.

Mesurez la frontière que la valve commute réellement. Un essai au banc qui inclut un long flexible temporaire, un grand collecteur d’isolement ou une cavité d’instrumentation peut déclarer plus de « volume mort » que n’en contient le circuit de production. À l’inverse, exclure le raccord installé et le régulateur de débit sous-estime le volume réellement cyclé.

Quelles modifications du volume mort méritent la priorité ?

Festo identifie le remplissage et l’échappement répétés de conduites longues ou de grand diamètre comme un gaspillage d’énergie et recommande de rapprocher les valves des actionneurs. Festo avertit également que des diamètres de conduite plus petits peuvent restreindre la mise sous pression et l’échappement ; la taille du tube doit donc toujours satisfaire les exigences de performance (Festo, consulté le 2026-07-22).

Classez les modifications par réduction mesurée d’air normal et par performance machine vérifiée :

Modification	Volume ou demande affecté	Vérification principale avant acceptation
Rapprocher la valve directionnelle du vérin	Raccourcit le volume de conduite commutée	Environnement, câblage, accès de maintenance, échappement et zonage de sécurité
Raccourcir les boucles de tube inutiles	Réduit le volume de conduite sans changer le diamètre intérieur	Rayon de courbure, mouvement, décharge de traction et accès de maintenance
Réduire le diamètre intérieur du tube	Réduit fortement le volume car la surface suit le carré du diamètre	Perte de pression dynamique, temps de remplissage, temps d’échappement et vitesse du vérin
Utiliser des raccords compacts ou un montage direct	Supprime les cavités de raccordement	Coefficient de débit, orientation, accès au remplacement et vibrations
Réduire la cavité de culasse ou d’orifice	Réduit le volume de jeu du vérin	Capacité d’amortissement, jeu du piston, fabricabilité et résistance
Réduire la pression de service vérifiée	Réduit la masse d’air ajoutée dans les volumes fixes et balayés	Force, décollage, accélération, charge du procédé et baisses d’alimentation
Supprimer les cycles inutiles	Élimine toute la demande du cycle	Logique de production, diagnostics et récupération après défaut

Le guide du positionnement des valves couvre le choix entre une architecture centralisée et distribuée. Une valve locale peut réduire le volume de conduite, mais elle peut créer une nouvelle exposition au lavage, à la chaleur, aux vibrations, à des commandes manuelles inaccessibles ou à des frontières d’énergie emmagasinée dangereuses.

N’optimisez pas le volume des conduites avant d’avoir vérifié les sources de demande plus importantes. Les fuites, un alésage surdimensionné, une pression excessive, une course inutile, une mise sous pression à l’arrêt, un soufflage et un mouvement redondant peuvent dépasser la pénalité du volume fixe. L’analyse de l’alésage et du coût de fonctionnement aide à déterminer si c’est la géométrie du vérin, plutôt que le volume de conduite, qui contrôle la consommation.

La meilleure première cible n’est pas le plus grand pourcentage. Classez chaque candidat selon la réduction annuelle d’air normal, le risque de mise en œuvre et l’impact de production vérifié. Un dispositif de serrage à course courte et à cadence élevée peut justifier une valve locale avant un vérin de transfert à longue course et faible cadence, même lorsque le vérin de transfert possède un volume physique supérieur.

Protocole de vérification avant-après

L’exemple chiffré de SMC totalise 678 L/min pour dix vérins, mais le guide demande toujours de prévoir une marge compresseur pour la chute de température, les fuites et les équipements intermédiaires. Le volume calculé du vérin et de la tuyauterie est donc une base, tandis que l’acceptation finale exige une demande mesurée à la frontière de la machine choisie (SMC, consulté le 2026-07-22).

Utilisez la même procédure avant et après une modification contrôlée :

1. Définissez la frontière. Nommez la branche du vérin, l’îlot de valves, la machine ou le système de compresseur inclus dans la mesure.
2. Consignez la configuration. Répertoriez le modèle du vérin, l’alésage, la tige, la course, le modèle de valve, la famille de raccords, le diamètre intérieur et la longueur du tube, le réglage du régulateur et l’état de commande.
3. Stabilisez le procédé. Utilisez le même produit, la même charge utile, le même programme de cycle, la même température, la même condition d’alimentation et les mêmes critères de sortie acceptée.
4. Mesurez l’air normal accumulé. Divisez le total par le nombre de cycles complets acceptés. Enregistrez aussi le débit à vide lorsque la machine est dans son état normal d’attente sous pression.
5. Enregistrez la pression dynamique. Mesurez la pression à l’entrée de la valve et les pressions aux deux orifices du vérin pendant les portions de course à débit et à force maximaux.
6. Vérifiez la temporisation et la qualité. Confirmez le retard entre la commande et le mouvement, le temps de course, l’amortissement, l’impact, la répétabilité, le taux de rejet et la force requise.
7. Modifiez une seule variable. Ne raccourcissez pas les tubes, ne réduisez pas la pression, ne réparez pas les fuites et ne modifiez pas la logique de commande dans la même comparaison si l’objectif est d’isoler les économies dues au volume mort.
8. Répétez suffisamment de cycles. Déclarez les essais individuels ainsi que la moyenne ou la médiane et la dispersion observée. Conservez la résolution du débitmètre et l’incertitude avec le résultat.

La métrique d’acceptation est :

$q_{\mathrm{accepted}}$ est le volume d’air normal par cycle accepté. $V_{N,\mathrm{measured}}$ est l’air normal accumulé sur la frontière définie, et $n_{\mathrm{accepted\ cycles}}$ est le nombre de cycles acceptés correspondant. Une valeur plus faible n’est utile que si la force, la temporisation, la sécurité et la qualité du produit restent conformes.

FAQ sur le volume mort des vérins pneumatiques

L’exemple SMC à 0.5 MPa attribue 0.56 L (ANR) à la tuyauterie commutée et 13 L aux chambres du vérin par cycle. Cette part de tuyauterie de 4.1 % appartient uniquement aux conditions indiquées d’alésage 50 mm, de course 600 mm, de tuyauterie 2 m et de pression (SMC, consulté le 2026-07-22).

Quelle est la différence entre le volume de jeu et le volume mort ?

Le volume de jeu est l’espace de chambre restant à une position mécanique de fin de course. Le volume mort est un terme d’application plus large qui peut aussi inclure les passages raccordés, les raccords, les tubes, les contrôleurs, les collecteurs et les passages de valve qui sont mis sous pression et évacués sans ajouter de déplacement du piston. Indiquez la frontière du circuit chaque fois que vous citez l’une ou l’autre valeur.

Le volume mort réduit-il la force d’un vérin pneumatique ?

Pas directement à pression stabilisée. La force du vérin suit la différence de pression agissant sur les surfaces efficaces du piston, moins les résistances mécaniques. Un volume fixe supplémentaire peut retarder la montée en pression, augmenter la consommation d’air et stocker davantage d’énergie pneumatique. Un chemin restreint peut aussi provoquer une perte de pression dynamique, qui réduit la force pendant le mouvement.

Un essai de décroissance de pression peut-il mesurer le volume mort d’un vérin ?

Pas à lui seul. La décroissance de pression combine fuite, volume, température et temps. Pour résoudre un volume inconnu, utilisez la géométrie mesurée, un essai d’expansion avec volume de référence étalonné ou une méthode de débit massique connu avec des données de pression et de température. La décroissance de pression devient utile pour les fuites uniquement lorsque le volume d’essai raccordé est connu.

Monter la valve sur le vérin permet-il toujours d’économiser de l’énergie ?

Cela supprime généralement une partie du volume de tube commuté, mais le résultat complet dépend de la fréquence des cycles, de la pression, des passages de la valve, de la demande de pilotage, du cheminement de l’échappement et de la longueur de tube précédente. L’installation doit aussi satisfaire les exigences de débit, de temporisation, d’environnement, d’électricité, d’accès de maintenance, d’énergie emmagasinée et de sécurité machine.

Comment faut-il déclarer les économies d’énergie liées au volume mort ?

Déclarez la réduction calculée et mesurée d’air normal par cycle accepté, le nombre annuel de cycles acceptés, le débit à vide, la pression, la configuration et l’incertitude de mesure. Convertissez les économies d’air en électricité avec l’intensité énergétique propre au système de compresseur du site. Ne déclarez pas de pourcentage universel ni de coût annuel sans définir le calcul complet et la frontière de mesure.

Sources et références techniques

• SMC, sélection des vérins pneumatiques, cylinder and piping air-consumption example; consulté le 2026-07-22.
• SMC, consommation d’air et volume d’air requis Best Pneumatics, cylinder and piping formulas; consulté le 2026-07-22.
• Festo, économiser les coûts d’air comprimé et réduire la consommation d’énergie, dead-volume and pipe-sizing tradeoff; consulté le 2026-07-22.
• ISO/TR 22165:2018, guide de l’efficacité énergétique des systèmes pneumatiques; confirmé le 2026-07-22.
• CAGI, conception des systèmes d’air comprimé, relation entre pression du système, demande et puissance du compresseur; 2021.
• NIST, étalons de débit de gaz, principes de mesure PVTt et de montée en pression; consulté le 2026-07-22.
• Publication spéciale NIST 250-63, méthode d’expansion avec volume de référence; consulté le 2026-07-22.
