死容積對氣動氣缸能源效率的影響

當固定腔體或管路在沒有增加有效活塞行程的情況下反覆加壓與排氣時，死容積會影響氣動氣缸的能源效率。先量化這個容積，把壓力變化換算成標準空氣需求量，再乘以合格循環次數，最後用流量計驗證結果。不存在通用的 30% 或 50% 效率損失。

計算邊界很重要。氣缸間隙、端口鑽孔、閥到氣缸的管路、接頭及相連的閥內通道，都可能增加需要充氣的容積，但只有在閥的狀態使它們成為切換流路的一部分時才應計入。方向控制閥上游的供氣總管通常一直保持加壓，不應把它算成每個行程都要重新充氣。

重點摘要

SMC 公開的範例顯示，每個循環包含 13 L（ANR）的氣缸空氣與 0.56 L 的切換管路空氣。

實體容積、標準空氣耗用量與壓縮機用電量是不同的量。

單靠壓力衰減只能量到洩漏，不能量出未知容積。

應以每個合格生產循環的標準空氣節省量驗證節省效果。

氣動氣缸迴路中的哪些容積算是死容積？

SMC 將氣缸耗氣量定義為氣缸內部，以及氣缸與切換閥之間管路所使用的空氣。其計算範例顯示，每個循環的氣缸耗氣量為 13 L（ANR），管路耗氣量為 0.56 L（SMC 氣缸選型，查閱日期：2026-07-22）。

請使用三個不同的容積名稱：

間隙容積是活塞到達機械端部位置時仍留在腔室內的空間。它可能包括端蓋凹腔、緩衝通道、端口鑽孔，以及活塞與端蓋之間不可避免的間隙。
切換管路容積是方向閥切換時會改變壓力的相連管子、軟管、接頭、速度控制器、歧管通道與閥內通道。
掃掠容積是有效活塞面積乘以行程。它會隨著活塞移動而變化，並產生機械位移。

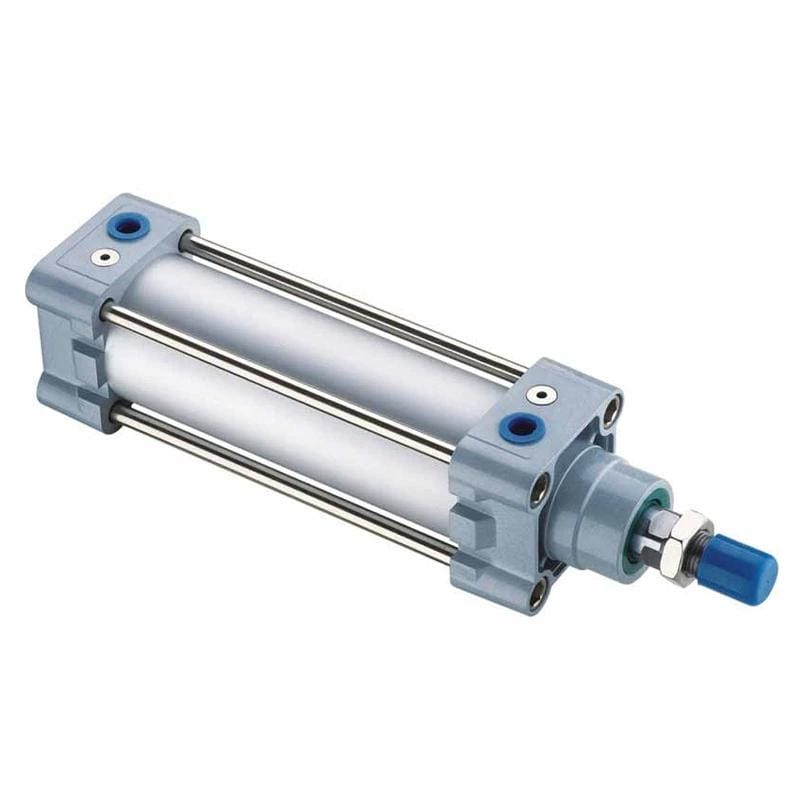

DNC 型拉桿式氣動氣缸，顯示界定內部間隙容積的端蓋與進氣端口

DNC 系列 ISO 型氣動氣缸

把每個內部空間都稱為「死容積」會造成錯誤計算。持續保持壓力的閥供氣腔不會在每個循環中重新耗用。閥排氣腔可能供應數個端口。當活塞進入緩衝區時，緩衝凹腔的連通方式也可能改變。加入容積前，請先追蹤實際隨狀態變化的流路。

死容積也不會縮短氣缸的幾何行程。活塞仍會掃過指定距離。它造成的代價是額外的空氣質量、充氣與排氣時間，以及與不會產生額外行程的固定容積相關的儲存氣動能量。

單活塞桿氣缸具有不對稱性，因為活塞桿會減少其中一側的有效面積與腔室容積。無桿氣缸也不會自動具備對稱或較低容積；內部密封帶、滑座通道、端蓋幾何、緩衝件與端口配置都會因設計而異。請使用所選型號的圖面或實測資料。

如需了解這些相同容積對時序的影響，請參閱另一篇氣缸反應時間與死容積分析。本文採用不同邊界，專注於反覆的標準空氣耗用量與經驗證的能源影響。

如何計算固定死容積增加的空氣量？

SMC 的耗氣方程式對掃掠氣缸腔室使用絕對壓力比，對切換管路則使用表壓比。在其 0.5 MPa 範例中，2 m、內徑 6 mm 的管路會為每個完整氣缸循環增加約 0.56 L（ANR）（SMC，查閱日期：2026-07-22）。

先從管子的實體容積開始：

V_{\mathrm{tube}} = \frac{\pi D_i^2}{4}L

V_tube 是管內容積，D_i 是實際內徑，L 是長度。請保持單位一致。如果兩個尺寸都以毫米表示，應將立方毫米除以 1,000，換算為立方公分。

對於從初始絕對壓力充入至最終絕對壓力的固定容積，在等溫初步篩選假設下，增加的等效自由空氣容積為：

V_{N,\mathrm{fixed}} = V_{\mathrm{fixed}}\frac{p_{f,\mathrm{abs}}-p_{i,\mathrm{abs}}}{p_{N,\mathrm{abs}}}

V_fixed 是相連的實體容積，p_f,abs 與 p_i,abs 分別是最終與初始絕對壓力，p_N,abs 是所選的參考壓力。請在結果旁標明參考溫度與標準容積慣例。

當容積起始於大氣壓時，分子就等於表壓。這也說明為什麼切換管路容積項與掃掠腔室項不同：管子在充氣前已經含有空氣，而活塞移動會創造必須另外填充的新腔室容積。

只有在固定容積的壓力確實循環時才計入。對傳統 5/2 迴路的一個完整伸出與縮回循環，通常會各充氣一次無桿側管路與桿側管路。中封閉、中位加壓、快速排氣、雙壓或提前切斷的迴路，會改變這個邊界。

氣動管路容積計算器可以提供管路的實體容積與等效自由空氣容積；耗氣量計算器則提供掃掠氣缸的基準。兩個工具都不知道所選閥的內部通道或端蓋間隙，因此請另外加入有文件依據的固定容積。

SMC 計算範例顯示實際比例

SMC 公開的案例使用 10 支缸徑 50 mm、行程 600 mm 的氣缸，壓力 0.5 MPa，每分鐘 5 個循環，並配置 2 m、內徑 6 mm 的管路。它計算出每支氣缸每循環 13 L，加上管路 0.56 L，總需求量為 678 L/min（SMC，查閱日期：2026-07-22）。

一條長 2 m、內徑 6 mm 管路的容積為：

V_{\mathrm{tube}} = \frac{\pi (6\ \mathrm{mm})^2}{4}(2{,}000\ \mathrm{mm}) = 56{.}55\ \mathrm{cm^3}

在 0.5 MPa 表壓、參考壓力 0.1 MPa 的條件下，一條管路增加的自由空氣容積約為：

V_{N,\mathrm{line}} = 56{.}55\ \mathrm{cm^3}\frac{0.5\ \mathrm{MPa}}{0.1\ \mathrm{MPa}} = 282{.}7\ \mathrm{cm^3}

兩條管路合計約 0.565 L，與 SMC 四捨五入後的 0.56 L 管路數值相符。每支氣缸每循環的完整數值為：

元件	每循環標準空氣容積
氣缸掃掠腔室	13.00 L（ANR）
兩條切換管路	0.56 L（ANR）
總計	13.56 L（ANR）

管路占比約為：

r_{\mathrm{line}} = \frac{0.56}{13.56} = 0.0413

這個範例約為 4.1%，但不是通用的死容積百分比。較小的氣缸、較短的行程、較長的管路、較大的內徑、較高的壓力與較高的循環頻率，都可能讓固定容積占比大幅增加。反過來，長行程大缸徑氣缸的管路占比可能很小，即使絕對管路耗氣量仍值得量測。

這個比例適合用於排定優先順序，但工廠需求由絕對標準空氣減少量決定。兩者都要報告。偶爾動作的小型致動器即使固定容積占比為 20%，重要性也可能低於數百支高循環致動器的 3% 占比。

現有的雙作用氣缸耗氣量指南涵蓋完整的掃掠容積計算。請使用本文分離出其中固定且反覆切換部分的耗氣量。

空氣節省與用電節省為何不是相同比例？

CAGI 指出，在未計入人為需求前，壓縮機排氣壓力增加 2 psi，所需馬力約增加 1%。其 100 至 110 psig 範例因壓力與需求同時變化，合併影響約達 14%（CAGI 壓縮空氣系統設計，2021）。

正因為系統相依，一支氣缸計算出的每循環耗氣量減少 4.1%，不會自動讓電費減少 4.1%。結果還取決於：

改造後的氣缸占工廠總標準空氣需求量的比例；
壓縮機類型、比功率、卸載與調變行為；
儲氣槽容量與壓力控制策略；
洩漏及其他未受調節的需求；
生產速率、閒置時間與同時運轉的氣動負載；
需求降低後是否會改變壓縮機排序，或只增加卸載時間。

先計算年度標準空氣節省量：

\Delta V_{N,\mathrm{annual}} = \Delta V_{N,\mathrm{cycle}}\,n_{\mathrm{accepted\ cycles}}

ΔV_N,cycle 是每個合格循環的實測或計算減少量，n_{accepted cycles} 是年度完整合格循環次數。只有在製程變更確實移除不合格或診斷循環時，才將它們排除；否則它們仍屬於需求的一部分。

接著用現場量得的特定能源強度估算用電量：

\Delta E_{\mathrm{annual}} = \Delta V_{N,\mathrm{annual}}\,e_{\mathrm{site}}

e_site 是在相同量測邊界內，壓縮機系統每輸送一標準立方公尺或標準立方英尺空氣所耗用的電力。請用同步的壓縮機功率與輸送空氣資料取得它。只有通用電價，不能把氣缸容積換算成能源。

ISO/TR 22165:2018 建議在考慮功能與經濟效率的同時改善氣動系統效率（ISO/TR 22165，確認日期：2026-07-22）。因此，推力、反應、緩衝、安全、可維護性與生產品質仍是驗收條件，不是節氣改造後才可忽略的檢查項目。

如何正確量測未知死容積？

NIST 的 PVTt 流量標準使用已知的收集容器容積，配合壓力、溫度、時間與狀態方程式。NIST 也說明另一種容積膨脹方法：先將已知容積加壓，再連接到未知的抽空容積，最後依密度變化求解（NIST 氣體流量標準，查閱日期：2026-07-22）。

請依所需不確定度選擇以下三種方法之一：

幾何計算。用實測尺寸計算管路與簡單鑽孔通道的容積；端蓋與閥腔則使用供應商 CAD 或圖面。記錄尺寸是公稱值還是實測值。
參考容積膨脹。將校正過的參考容器連接到隔離的未知容積，記錄初始與最終絕對壓力及溫度，等待熱平衡後，以質量守恆求解。
按循環正規化的流量量測。在已知的重複循環數下量測累積標準空氣，再於相同負載、壓力、時序與閥狀態下比較不同配置。此方法能捕捉完整迴路，但不能單獨辨識每個腔體。

在理想氣體、等溫的初步篩選假設下，初始壓力為 p_r,i 的參考容積，連接到初始壓力為 p_u,i 的未知容積，並在 p_f 下平衡後：

V_u = V_r\frac{p_{r,i}-p_f}{p_f-p_{u,i}}

V_u 是未知容積，V_r 是校正過的參考容積。所有壓力都必須是絕對壓力。要讓量測可被辯護，請納入溫度項、連接容積、洩漏、感測器不確定度、受壓元件變形與足夠的穩定時間。NIST 的詳細方法使用密度，而不是簡化的等溫壓力形式（NIST SP 250-63）。

單靠壓力衰減無法求出未知容積。衰減曲線同時包含洩漏導通量、容積、絕對壓力、溫度變化與時間。若沒有已知容積或已知洩漏流量，不同的容積－洩漏組合可能形成相似曲線。測試容積確定後，才可用壓力衰減來偵測或量化洩漏。

除非製造商已核准程序，且元件能被完全清洗、乾燥、重新潤滑並重新驗證，否則不要只為了量測容積而把組裝完成的生產氣缸灌水。水可能污染油脂、促進腐蝕、損傷密封件，並留下不安全的殘留狀態。

請量測閥實際切換的邊界。若台架測試包含很長的臨時軟管、大型隔離歧管或測試儀器腔體，量到的「死容積」可能大於生產迴路實際包含的容積。反過來，若排除已安裝的接頭與速度控制器，則會低估真實循環容積。

哪些死容積變更值得優先處理？

Festo 將反覆填充與排放長距離或大內徑管路視為能源浪費，並建議把閥移近致動器。它也警告，較小的管徑可能限制加壓與排氣，因此管路尺寸仍須符合性能要求（Festo，查閱日期：2026-07-22）。

請依實測標準空氣減少量與已驗證的機台性能排定變更優先順序：

變更	受影響的容積或需求	驗收前主要檢查
將方向控制閥移近氣缸	縮短切換管路容積	環境、配線、維修可及性、排氣與安全分區
縮短不必要的管路迴圈	不改變內徑便可減少管路容積	彎曲半徑、移動、抗拉保護與維修可及性
減小管路內徑	因面積隨直徑平方變化，可大幅減少容積	動態壓降、充氣時間、排氣時間與氣缸速度
使用緊湊接頭或直接安裝	移除連接腔體	流量係數、方向、替換可及性與振動
減少端蓋或端口腔體	減少氣缸間隙容積	緩衝能力、活塞間隙、可製造性與強度
降低已驗證的工作壓力	減少固定與掃掠容積中的新增空氣質量	推力、破動、加速度、製程負載與供氣下陷
移除不必要的循環	消除整個循環需求	生產邏輯、診斷與故障復原

閥件配置指南涵蓋集中式與分散式架構的取捨。局部閥可以減少管路容積，但也可能增加清洗、熱、振動、難以接近的手動覆寫，或不安全儲能邊界等新的暴露風險。

檢查較大的需求來源之前，不要先優化管路容積。洩漏、過大缸徑、過高壓力、不必要行程、閒置加壓、吹氣與重複動作，都可能超過固定容積的損失。缸徑與運轉成本分析有助於判斷真正控制耗氣量的是氣缸幾何，而不是管路容積。

最佳的第一個目標不一定是百分比最大的項目。請依年度標準空氣減少量、實施風險與已驗證的生產影響為每個候選項目排序。即使轉移氣缸具有更大的實體容積，短行程高循環的夾具也可能比長行程低循環的轉移氣缸更值得配置局部閥。

變更前後的驗證流程

SMC 的計算範例對 10 支氣缸總計 678 L/min，但指南仍要求為溫降、洩漏與中間設備預留壓縮機容量。因此，計算出的氣缸與管路容積只是基準，最終驗收仍須在選定的機台邊界量測需求（SMC，查閱日期：2026-07-22）。

在一次受控變更的前後，使用相同程序：

定義邊界。說明量測包含的氣缸支路、閥島、機台或壓縮機系統。
記錄配置。列出氣缸型號、缸徑、活塞桿、行程、閥型號、接頭系列、管路內徑與長度、調壓器設定及控制狀態。
穩定製程。使用相同產品、載荷、循環程式、溫度、供氣狀態與合格輸出條件。
量測累積標準空氣。用完整合格循環數除以總量；同時記錄機台在正常加壓等待狀態下的閒置流量。
捕捉動態壓力。在行程中流量最高與推力最大的區段，量測閥入口壓力及氣缸兩個端口的壓力。
檢查時序與品質。確認命令到動作的延遲、行程時間、緩衝、撞擊、重複性、不合格率與所需推力。
一次只改變一個變數。若目標是分離死容積節省量，不要在同一比較中同時縮短管路、降低壓力、修復洩漏及改變控制邏輯。
重複足夠循環。報告每次結果，以及平均值或中位數與觀察到的離散程度；保留流量計解析度與不確定度。

驗收指標為：

q_{\mathrm{accepted}} = \frac{V_{N,\mathrm{measured}}}{n_{\mathrm{accepted\ cycles}}}

q_accepted 是每個合格循環的標準空氣容積。V_N,measured 是跨越定義邊界的累積標準空氣量，n_{accepted cycles} 是相應的合格循環數。只有在推力、時序、安全與產品品質仍通過時，較低的數值才具有意義。

氣動氣缸死容積常見問題

SMC 的 0.5 MPa 範例將每循環 0.56 L（ANR）歸給切換管路，13 L 歸給氣缸腔室。這個 4.1% 的管路占比只適用於所述的 50 mm 缸徑、600 mm 行程、2 m 管路與壓力條件（SMC，查閱日期：2026-07-22）。

間隙容積與死容積有什麼差別？

間隙容積是機械端部位置仍留在腔室內的空間。死容積是更廣義的應用術語，也可能包括在沒有增加活塞行程的情況下被加壓與排氣的相連端口、接頭、管子、控制器、歧管與閥內通道。引用任一數值時，都要說明迴路邊界。

死容積會降低氣動氣缸推力嗎？

在穩定壓力下不會直接降低。氣缸推力取決於作用在有效活塞面積上的壓差，再扣除機械阻力。額外固定容積可能延遲壓力建立、增加耗氣量並儲存更多氣動能量。受限制的流路也可能造成動態壓力損失，讓運動中的推力下降。

壓力衰減測試可以量出氣缸死容積嗎？

單靠它不行。壓力衰減同時受洩漏、容積、溫度與時間影響。要解出未知容積，請使用實測幾何尺寸、校正過的參考容積膨脹測試，或搭配壓力與溫度資料的已知質量流量法。只有在相連測試容積已知後，壓力衰減才適合用於洩漏量測。

把閥安裝在氣缸上一定能節省能源嗎？

這通常會移除部分切換管路容積，但完整結果取決於循環頻率、壓力、閥內通道、先導需求、排氣配置與原本的管路長度。安裝也必須通過流量、時序、環境、電氣、維修可及性、儲能與機台安全要求。

死容積節能應如何報告？

請報告每個合格循環的計算與實測標準空氣減少量、年度合格循環數、閒置流量、壓力、配置與量測不確定度。用現場特定的壓縮機系統能源強度將空氣節省量換算成電力。未定義完整計算與量測邊界前，不要報告通用百分比或年度成本。
