La tensocorrosione in un cilindro pneumatico in acciaio inossidabile è possibile solo quando un materiale suscettibile, una tensione di trazione e uno specifico ambiente corrosivo agiscono insieme. I cloruri sono un innesco comune per i gradi austenitici come 304 e 316, ma la sola concentrazione di cloruri o la sola temperatura non permettono di prevedere se un cilindro si criccherà. La SCC può produrre cricche strette e ramificate con poca perdita generale di metallo, quindi una superficie può sembrare pulita mentre un elemento che contiene pressione o porta carico è danneggiato. Tuttavia, una macchia di cloruro, una vaiolatura, una perdita di pressione o un fissaggio rotto non dimostrano da soli la SCC. La tensocorrosione da cloruri (ClSCC) è una criccatura assistita dall'ambiente nel punto in cui una tensione di trazione agisce su un materiale suscettibile in un ambiente locale contenente cloruri. Descrive un meccanismo, non l'aspetto di ogni cricca trovata vicino al sale.
La SCC è specifica della posizione.
Punti chiave
- La SCC richiede tre elementi: una lega suscettibile, una tensione di trazione e un ambiente compatibile.
- Il valore familiare di 60 °C è un riferimento per lo screening, non un limite universale di sicurezza.
- Il controllo con liquidi penetranti rileva solo le discontinuità aperte sulla superficie esaminata.
- Una criccatura strutturale sospetta richiede isolamento e un'analisi qualificata del guasto, non altri cicli di funzionamento.
Quali condizioni creano SCC in un cilindro in acciaio inossidabile?
AMPP definisce la SCC come una criccatura causata dall'azione combinata di una tensione di trazione e di un ambiente corrosivo. Per un'indagine sul cilindro, usa una verifica in tre parti: conferma la condizione del materiale suscettibile, identifica una tensione di trazione credibile e documenta l'ambiente chimico nel punto effettivo della cricca.
Le tre condizioni si sovrappongono su una superficie specifica. Non devono descrivere l'intero cilindro.
- Condizione del materiale suscettibile: registra lega esatta, forma del prodotto, trattamento termico, condizione di saldatura, incrudimento, finitura superficiale ed eventuali riparazioni. Un'etichetta come «acciaio inox» o «316» non è una scheda completa del materiale.
- Tensione di trazione: includi tensione di pressione, precarico di assemblaggio, flessione da disallineamento, tensione alla radice della filettatura, incrudimento, tensione di lavorazione, tensione residua di saldatura e vincolo termico. Una tensione superficiale di compressione non guida la cricca nello stesso modo.
- Ambiente specifico: identifica fonte dei cloruri, umidità, pH, temperatura, disponibilità di ossigeno, durata della bagnatura, evaporazione, depositi, residui di detergente e geometria delle fessure. Il cloruro nell'acqua di massa è solo uno degli ingressi.
La pressione nominale non risolve la diagnosi.
La pressione è solo una possibile fonte di tensione. AMPP osserva che formatura, saldatura, trattamento termico, lavorazione e rettifica possono introdurre tensione residua. Un tubo del cilindro può quindi funzionare sotto la pressione nominale mentre una filettatura incrudita, una saldatura, un elemento di fissaggio o una staffa vincolata porta la tensione locale più importante.

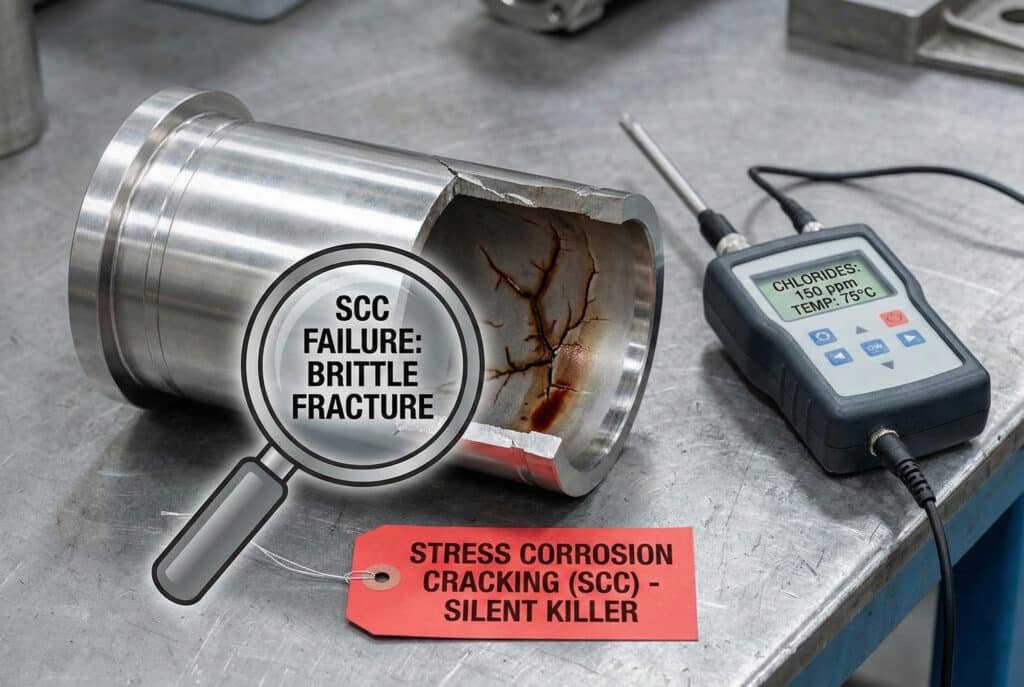

La morfologia della cricca aggiunge evidenze, ma non è un verdetto autonomo. La SCC da cloruri nell'acciaio inossidabile austenitico ricotto è spesso ramificata e transgranulare. La sensibilizzazione o un'altra condizione del materiale può favorire la criccatura intergranulare. Possono essere necessarie una sezione metallografica e un esame della superficie di frattura per distinguere il percorso da fatica, sovraccarico, criccatura assistita dall'idrogeno o una cricca iniziata in una vaiolatura.
La domanda utile non è «Il cilindro era vicino al sale?». È «Dove hanno condiviso la stessa superficie metallica una tensione di trazione e cloruri concentrati?». Questo cambio di formulazione orienta l'ispezione verso radici di filettatura, zone termicamente alterate delle saldature, elementi incruditi, interfacce di fissaggio e fessure coperte da depositi.
Il mito dei 60 °C e delle 50 ppm
BSSA riferisce che la SCC da cloruri è meno comune sotto i 60 °C, ma che è stata osservata a temperature fino a 25 °C. BSSA avverte inoltre che non esiste un limite universale di concentrazione dei cloruri, perché evaporazione e fessure possono portare la concentrazione locale molto al di sopra di quella misurata nell'ambiente di massa.
Considera 60 °C un riferimento per lo screening del rischio, non una linea di superamento o approvazione. Un sistema completamente immerso e quasi neutro si comporta diversamente da una superficie che viene spruzzata, riscaldata, lasciata asciugare e poi spruzzata di nuovo. La seconda superficie può concentrare un livello moderato di cloruri in ingresso in un deposito aggressivo. La guida di fabbricazione del Nickel Institute fa la stessa distinzione. In servizio quasi neutro e completamente immerso, la SCC da cloruri dei 304 e 316 è rara sotto circa 50 °C. Cicli bagnato-asciutto, condizioni sotto isolamento ed evaporazione possono produrre cricche sotto quella temperatura perché la chimica superficiale non corrisponde più all'analisi dell'acqua di massa.
La chimica di massa può nascondere la superficie più critica.
Per questo un singolo risultato in ppm non può approvare un cilindro. Il laboratorio deve sapere che cosa è stato campionato e dove. Si trattava di acqua di risciacquo in ingresso, residuo secco sotto una fascetta, condensa dietro una testata o contaminazione recuperata dalla bocca della cricca? Sono misure diverse.
Usa insieme queste variabili:
| Variabile | Perché cambia il rischio di SCC | Evidenze da registrare |
|---|---|---|
| Temperatura del metallo | Cambia la reazione elettrochimica e il comportamento dell'evaporazione | Temperatura superficiale stabilizzata e brevi picchi del lavaggio a caldo |
| Fonte dei cloruri | Distingue aerosol marino, sanificante, salamoia, spruzzo di processo e isolamento contaminato | Chimica del prodotto, analisi dell'acqua, analisi del deposito |
| Ciclo bagnato-asciutto | Può concentrare sali iniziati a bassa concentrazione nell'ambiente di massa | Frequenza di lavaggio, tempo di asciugatura, orientamento, drenaggio |
| pH e condizione ossidante | Cambia la stabilità del film passivo e della corrosione localizzata | Ricetta del detergente, prodotti chimici residui, contaminanti di processo |
| Fessure e depositi | Trattengono umidità e creano una chimica locale | Superfici di fissaggio, filettature, fascette, protezioni, etichette |
| Stato di tensione | Controlla se la corrosione localizzata evolve in criccatura | Disegni, procedura di coppia, allineamento, storia di saldatura e formatura |
Misura il metallo, non solo il locale.
La guida ai cilindri pneumatici ad alta temperatura tratta tenute, grasso, sensori e dilatazione termica. Aggiungi la verifica SCC quando il calore coincide con umidità contenente cloruri e una superficie di acciaio inossidabile suscettibile.
Dove si incontrano cloruri e tensione di trazione in un cilindro?
Un avviso dell'HSE britannico ha documentato SCC da cloruri in connettori di tubi 316/316L non verniciati, dove un anello di pressatura portava tensione circonferenziale di trazione in esposizione marina o a getti di acqua salata. HSE ha anche avvertito che la fessura del connettore restava un possibile punto d'innesco e che la verniciatura non garantiva l'eliminazione del problema (HSE, 2015).
L'avviso riguarda connettori e non cilindri pneumatici, ma la logica del guasto si trasferisce: geometria sollecitata, umidità clorurata trattenuta e metallo suscettibile condividevano una posizione. Inizia l'ispezione del cilindro con lo stesso approccio basato sulle interfacce.
La geometria conteneva l'indizio.
Zone di esposizione esterna
- Superfici di fissaggio e sedi dei fissaggi: acqua di lavaggio o aerosol salino possono restare sotto staffe, rondelle e ferramenta della forcella. Il disallineamento aggiunge flessione.
- Filettature e scanalature: radici delle filettature, gole per anelli elastici e bruschi cambi di sezione aumentano la tensione locale e possono trattenere residui.
- Saldature ed elementi incruditi: tensione residua e microstruttura modificata possono coincidere con scarso drenaggio o calore.
- Interfacce delle testate: fessure, tenute e ferramenta dissimile possono nascondere depositi. Non confondere il danno galvanico adiacente con la SCC.
- Zona stelo e raschiatore: lo stelo in movimento può portare contaminazione oltre il raschiatore, ma rigature, vaiolatura, usura della tenuta e flessione restano spiegazioni alternative.
Percorsi di esposizione interna
L'aria compressa pulita non crea da sola SCC da cloruri. Un percorso interno diventa credibile quando liquido o aerosol contenente cloruri può entrare attraverso aria aspirata contaminata, riflusso di processo, apparecchiatura di raffreddamento guasta, pulizia impropria o un'altra interconnessione. Conferma il percorso prima di attribuire la causa alla qualità dell'aria.
Le classi di particelle, acqua e olio di ISO 8573-1 non definiscono una classe per gli ioni cloruro. Se trovi depositi internamente, campionali invece di dedurre la presenza di cloruri dal colore della ruggine. Rivedi la gestione della condensa e la guida allo standard di qualità dell'aria compressa, mantenendo separata l'analisi chimica.
Il colore della ruggine non è un'analisi dei cloruri.
Danni simili che richiedono una risposta diversa
| Osservazione | Quando la SCC resta possibile | Principali alternative da verificare |
|---|---|---|
| Cricche fini e ramificate | Sono documentati lega suscettibile, tensione di trazione e ambiente compatibile | Fatica, cricche da rettifica, fatica termica, criccatura assistita dall'idrogeno |
| Vaiolature sotto depositi | Le cricche si estendono da vaiolature o vicino a esse sotto tensione di trazione | Vaiolatura senza SCC, corrosione in fessura, attacco chimico |
| Cricca in un giunto di metalli diversi | La morfologia è compatibile con SCC nell'elemento in acciaio inox | Corrosione galvanica, fretting, fatica del bullone, cedimento del rivestimento |
| Perdita di pressione | È confermata una cricca passante nella parete | Tenuta dello stelo, tenuta del pistone, raccordo, tubo, valvola o perdita della testata |
| Fissaggio o tirante rotto | È dimostrata una criccatura assistita dall'ambiente | Sovraccarico, disallineamento, vibrazione, fatica da corrosione |
Il meccanismo cambia l'azione correttiva.
Usa la guida ai guasti da corrosione galvanica quando sono presenti metalli dissimili e un elettrolita condiviso. Usa la guida alla fatica di tiranti e fissaggi quando la storia della frattura segue carico ciclico, perdita di precarico o errore di allineamento.
Un flusso sicuro per l'indagine del guasto
OSHA 29 CFR 1910.147 richiede che l'energia pneumatica pericolosa accumulata o residua sia scaricata, scollegata, trattenuta o resa altrimenti sicura prima della manutenzione. Un cilindro sospettato di avere una criccatura strutturale deve essere isolato e rimosso secondo la procedura di controllo dell'energia del sito prima della pulizia, della prova di pressione o dei controlli non distruttivi.
Non azionare un cilindro sospetto per «vedere se la perdita peggiora». Una verifica delle perdite può localizzare un percorso di perdita di pressione su un'apparecchiatura già giudicata sicura da testare, ma non può identificare il meccanismo della frattura.
Le prove vengono dopo il controllo dell'energia.
Conservare le evidenze prima della pulizia
Fotografa la posizione della cricca o della perdita con l'orientamento del cilindro e la direzione del lavaggio vicina. Registra depositi, macchie, danni al rivestimento, posizione del fissaggio, condizione dei componenti di fissaggio, storia della temperatura ed esposizione chimica. Conserva i depositi liberi per l'analisi quando la conseguenza lo giustifica. Proteggi le superfici di frattura da sfregamento e corrosione.
Pulire tutto fino al metallo nudo può cancellare le evidenze del percorso bagnato e della chimica. D'altra parte, il controllo non distruttivo richiede una preparazione superficiale appropriata. Lascia che l'analista decida che cosa preservare, campionare e pulire.
Abbinare il controllo non distruttivo alla posizione del difetto
ASTM E165/E165M-23 stabilisce che il controllo con liquidi penetranti rileva discontinuità aperte sulla superficie esaminata. Può evidenziare una cricca affiorante su acciaio inox pulito e non poroso, ma non può dimostrare che una superficie interna o una zona sotto-superficiale sia priva di cricche.
Questo limite è importante su un cilindro. Una cricca può iniziare sotto un'interfaccia di fissaggio, dentro un alesaggio, alla radice di una saldatura o sotto un deposito. La geometria può limitare l'accesso della sonda. Le cricche strette possono contenere prodotti di corrosione o residui di processo. L'avviso HSE sui connettori osserva che ispezione visiva e penetranti rilevano solo cricche affioranti, mentre la radiografia ha identificato cricche interne in quella specifica popolazione di connettori.
Nessun metodo è automaticamente il migliore:
| Metodo | Capacità utile | Limite importante |
|---|---|---|
| Esame visivo e con ingrandimento | Mappa condizione superficiale accessibile, depositi, rivestimento e forma della cricca | Non può escludere superfici nascoste o interne |
| Controllo con liquidi penetranti | Trova discontinuità aperte su una superficie esaminata pulita e non porosa | Nessun rilevamento sotto-superficiale; preparazione e contaminazione sono determinanti |
| Controllo a correnti indotte | Può rilevare discontinuità superficiali e vicine alla superficie in materiale conduttivo | Sonda, frequenza, geometria e campioni di riferimento controllano la sensibilità |
| Controllo ultrasonoro | Può esaminare regioni interne quando geometria e orientamento della cricca offrono un percorso acustico utilizzabile | Parti sottili, curve, filettate o complesse possono essere difficili |
| Controllo radiografico | Può evidenziare determinate caratteristiche interne e variazioni di sezione | L'orientamento planare della cricca influenza molto la rilevabilità |
| Metallografia e frattografia | Possono confermare percorso e origine della cricca e condizione del materiale | Sono normalmente distruttive e richiedono interpretazione di un laboratorio qualificato |
La copertura deve corrispondere alla superficie di innesco sospetta.
Il piano d'ispezione dovrebbe essere costruito a ritroso dalla superficie di probabile innesco. Scegliere PT perché costa poco è una logica debole quando la cricca probabile inizia su una faccia interna inaccessibile.
Decidere la risposta della popolazione
Un singolo guasto SCC confermato può indicare condizioni condivise di materiale, fabbricazione, fissaggio o esposizione. Metti in quarantena i componenti con stesso colato, modello, processo produttivo, posizione, storia di pulizia o geometria d'installazione in base alla conseguenza. Definisci l'estensione sulla base delle evidenze, senza presumere che ogni cilindro inox del sito sia colpito allo stesso modo.
Quali gradi di acciaio inossidabile riducono il rischio di SCC da cloruri?
La guida del Nickel Institute alla fabbricazione dei duplex afferma che gli acciai inossidabili duplex con almeno il 30% di ferrite sono molto più resistenti alla SCC da cloruri dei tipi 304 e 316. La stessa guida avverte che la ferrite è suscettibile all'infragilimento da idrogeno, quindi la parola «duplex» non è un'approvazione universale.
Scegli il materiale come assieme completo del cilindro, non come nome del grado. Forma del prodotto, equilibrio delle fasi, procedura di saldatura, trattamento termico, incrudimento, condizione superficiale, pressione nominale, stabilità dimensionale, interfacce delle tenute e capacità produttiva del fornitore contano tutti.
| Famiglia di materiali | Posizione utile nello screening | Che cosa deve ancora essere verificato |
|---|---|---|
| Austenitico 304/304L | Servizio moderato e controllato quando ambiente e temperatura restano entro limiti dimostrati | Concentrazione superficiale dei cloruri, cicli bagnato-asciutto, pH, tensione, stato di saldatura e incrudimento |
| Austenitico 316/316L | Migliore resistenza alla vaiolatura del 304 in molte esposizioni a cloruri, ma ancora suscettibile alla ClSCC | Non trattare molibdeno o basso tenore di carbonio come immunità; verifica il campo di servizio reale |
| Austenitico altolegato, comprese famiglie al 6% Mo | La resistenza maggiore può adattarsi a servizi con cloruri più aggressivi | Lega esatta, processo produttivo, disponibilità, resistenza, giunzione e dati del fornitore |
| Famiglia duplex 2205 | Spesso una candidata forte quando servono resistenza alla SCC da cloruri e maggiore resistenza meccanica | Equilibrio delle fasi, qualità della saldatura, forma del prodotto, temperatura, idrogeno o ambiente sour, lavorazione |
| Superduplex e leghe ricche di nichel | Candidati quando l'ambiente supera la capacità delle leghe inferiori | Dati specifici della chimica, fabbricazione, costo, approvvigionamento, codice di progetto e qualifica del prodotto finito |
| Famiglie ferritiche | Elevata resistenza alla SCC ordinaria da cloruri in alcuni ambienti | Corrosione generale, tenacità, formatura, saldatura, geometria del prodotto e idoneità del cilindro finito |
Una famiglia di materiali è solo una lista ristretta di candidati.
La guida del Nickel Institute per l'ingegneria di processo identifica duplex 2205, gradi super-austenitici come UNS S31254 e N08367 e superduplex come 2507 come candidati quando le condizioni superano il 316. Candidato non significa intercambiabile.
Perché non scegliere sulla base di una tabella ppm? Perché le curve pubblicate si applicano a soluzioni, tensioni, temperature, tenori di ossigeno, tipi di provino e tempi di esposizione nominati. I dati SAF 2205 di Alleima descrivono provini a carico costante sollecitati al carico di prova e prove separate con cloruro di calcio. Questi risultati qualificano il materiale e il metodo testati, non ogni cilindro venduto come 2205.
Per servizio alimentare e lavaggio a caldo, combina questa verifica con la guida ai cilindri inox per ambienti di lavaggio. Pulibilità, drenaggio, tenute, grasso, interruttori, raccordi e prodotti sanificanti restano parte della scelta dell'assieme.
Prevenzione: interrompere una parte del sistema SCC
HSE raccomanda la prevenzione della corrosione già nella progettazione meccanica, includendo drenaggio libero, meno fessure, assenza di zone morte e accesso per pulizia e ispezione (indicazioni HSE sui materiali). Per un cilindro, la prevenzione dovrebbe rimuovere o controllare almeno una condizione necessaria alla SCC e poi verificare quel controllo in servizio.
Il drenaggio è una misura di controllo del materiale.
Controllare l'ambiente sulla superficie
- Impedisci, quando possibile, che spruzzi contenenti cloruri, condensa, detergenti e perdite di processo raggiungano l'attuatore.
- Aggiungi protezioni o sposta il cilindro senza creare una tasca non ventilata che trattenga umidità.
- Orienta fissaggi e protezioni per favorire il drenaggio. Sigilla solo giunti che possano essere sigillati e ispezionati con affidabilità.
- Definisci identità del detergente, concentrazione, temperatura, tempo di contatto, risciacquo e fase di asciugatura.
- Rimuovi i depositi salini con una procedura convalidata. Definisci la frequenza in base all'accumulo misurato e alla conseguenza, non secondo un calendario settimanale universale.
I rivestimenti possono aiutare, ma sono una barriera da mantenere, non un'immunità. Bordi, filettature, sedi dei fissaggi, zone danneggiate e fessure richiedono un dettaglio compatibile. L'avviso HSE sui connettori è utile come monito: la verniciatura può non eliminare il rischio quando la geometria continua a trattenere cloruri e tensione.
Ridurre la tensione di trazione evitabile
Usa la geometria di montaggio e la procedura di coppia del produttore. Correggi disallineamento, carico laterale, vincolo termico, tubazioni non sostenute e deformazione della staffa. Rivedi incrudimento, procedura di saldatura, lavorazione, rettifica e storia delle riparazioni con il fornitore del materiale.
Non prescrivere una temperatura generica di distensione per un cilindro assemblato. Un trattamento termico utile per una lega o una condizione di saldatura può danneggiarne un'altra, deformare elementi di precisione, alterare l'equilibrio delle fasi duplex, favorire la sensibilizzazione o distruggere tenute e finiture. Ogni trattamento termico deve appartenere al ciclo produttivo qualificato.
Aggiornare il materiale con evidenze sull'assieme
Specifica gradi UNS o EN esatti per tutte le parti esposte che contengono pressione o portano carico. Includi metallo d'apporto, fissaggi, stelo, tubo, testate, supporti, rivestimenti e materiali accoppiati. Richiedi pressione nominale specifica del prodotto e tracciabilità del materiale quando la conseguenza lo giustifica.
Il cambiamento può esporre un altro punto debole. Un tubo duplex più resistente non corregge un fissaggio che trattiene cloruri, un elemento di fissaggio incompatibile, un rivestimento danneggiato o una tenuta che cede nella chimica di lavaggio. Rivedi i percorsi di corrosione sull'intero attuatore e sui suoi raccordi resistenti alla corrosione.
Costruire un piano d'ispezione basato sul rischio
Definisci metodo e intervallo in base a conseguenza, suscettibilità, accessibilità, evidenze precedenti, severità dell'esposizione e posizione attesa della cricca. L'avviso HSE sui pozzetti termometrici richiede un programma d'ispezione basato su suscettibilità e conseguenza invece di un calendario universale (HSE, 2013).
Avvia una revisione anticipata dopo un cambio di detergente, una temperatura di lavaggio più alta, un rilascio di acqua salata, un evento di trascinamento da torre di raffreddamento, un danno al rivestimento, una modifica del fissaggio, una perdita inspiegata o un riscontro SCC su un bene correlato. Documenta anche i risultati negativi: aiutano a definire meglio la popolazione suscettibile.
Un piano di prevenzione è più forte quando ogni controllo corrisponde a un lato del triangolo SCC. Drenaggio e risciacquo agiscono sull'ambiente. Controllo dell'allineamento e fabbricazione agiscono sulla tensione di trazione. Scelta della lega agisce sulla suscettibilità. Una misura senza corrispondenza chiara può essere solo manutenzione apparente.
Che cosa deve contenere una RFQ per un cilindro resistente alla SCC?
ASTM G36-24 usa cloruro di magnesio bollente a 155 °C come metodo accelerato di classificazione e avverte che materiali accettabili in servizio con cloruri caldi possono comunque criccarsi nella prova. Una RFQ dovrebbe quindi richiedere evidenze pertinenti al servizio, non la semplice dichiarazione che una lega ha superato una prova di laboratorio severa.
ASTM G36 afferma inoltre che la correlazione con il servizio non è sempre possibile. ASTM G123-00(2022)e1 usa cloruro di sodio al 25% acidificato a pH 1,5 e stabilisce che i criteri di accettazione devono essere negoziati tra utilizzatore e produttore. I nomi delle prove contano, ma contano ancora di più condizioni e criteri di accettazione.
La severità della prova non equivale al servizio.
Invia al fornitore un campo completo di esposizione e carico:
- mezzi esterni e interni esatti, inclusi cloruri, detergenti, sanificanti, spruzzi di processo, aerosol e contaminanti;
- temperatura normale e di picco del corpo del cilindro, temperatura del lavaggio a caldo, durata, frequenza e ciclo bagnato-asciutto;
- intervallo di pressione, requisiti di prova, alesaggio, corsa, velocità, frequenza dei cicli, direzione del carico, montaggio, carico laterale, vibrazione e vincolo termico;
- leghe richieste, forme del prodotto, stato della saldatura, trattamento termico, finitura superficiale, rivestimento, fissaggi e tracciabilità del materiale;
- orientamento del drenaggio, fessure, protezioni, isolamento, etichette, fascette e accesso all'ispezione;
- requisiti di tenute, lubrificante, interruttore, raccordo, tubo, raschiatore e stelo nella stessa chimica e temperatura;
- requisiti applicabili di sicurezza della macchina, pressione, igiene, stabilimento e giurisdizione;
- metodo d'ispezione, criteri di accettazione, registri, notifica delle modifiche, limiti di riparazione e controllo dei ricambi.
Chiedi a che cosa si applicano le evidenze. Una prova su provino può classificare leghe. Una qualifica di saldatura riguarda un giunto. Un certificato del materiale verifica composizione e proprietà. Una prova di pressione del cilindro finito controlla l'integrità a quella data. Nessuna di queste evidenze dimostra da sola resistenza a lungo termine alla SCC nell'ambiente installato.
Ogni evidenza ha un confine.
Per i servizi critici, richiedi una revisione documentata dell'applicazione da parte dell'ingegnere responsabile dello stabilimento, dello specialista dei materiali, del produttore del cilindro e del personale qualificato per i controlli non distruttivi. La decisione d'acquisto deve registrare l'incertezza residua e il piano d'ispezione basato sulla conseguenza.
FAQ sulla SCC dei cilindri in acciaio inossidabile
ASTM G36 prova le leghe inox in cloruro di magnesio bollente a 155 °C, mentre ASTM G123 usa cloruro di sodio acidificato al 25%. Questi due metodi attivi mostrano da soli perché nessun singolo numero di ppm di cloruri o di temperatura può approvare un cilindro. Ambiente di servizio e metodo di prova devono essere valutati insieme.
Un cilindro in acciaio inox 316 può sviluppare SCC sotto i 60 °C?
Sì. La SCC da cloruri è meno comune a temperature inferiori, ma BSSA riferisce casi fino a 25 °C. Cicli bagnato-asciutto, evaporazione, depositi, fessure, pH, tensione residua e condizione superficiale possono rendere l'ambiente locale più severo di quanto suggerisca l'analisi dell'acqua di massa. Considera 60 °C un riferimento di screening, non una garanzia.
Un esterno pulito esclude la tensocorrosione?
No. La SCC può produrre cricche strette con poca corrosione generale e la superficie d'innesco può trovarsi sotto un supporto, dentro un alesaggio o sotto un deposito. Una superficie visibile pulita non può escludere regioni inaccessibili. Conferma materiale, tensione, percorso di esposizione, posizione della cricca e copertura NDT appropriata prima di trarre una conclusione.
Il controllo con liquidi penetranti può dimostrare che un cilindro è privo di SCC?
No. ASTM E165/E165M stabilisce che il controllo con penetranti rileva discontinuità aperte sulla superficie esaminata. Non esamina cricche sotto-superficiali o una faccia interna inaccessibile. Anche la preparazione superficiale influenza il risultato. Scegli PT, ET, UT, RT o un'analisi distruttiva di laboratorio in base a posizione probabile della cricca e geometria.
Un cilindro inox criccato dovrebbe essere saldato e rimesso in servizio?
Non senza una decisione tecnica approvata dal produttore e dall'autorità responsabile dello stabilimento. La saldatura cambia tensione residua, microstruttura, dimensioni e zona termicamente alterata. Prima isola il cilindro, stabilisci meccanismo ed estensione del guasto, verifica le regole di riparazione applicabili e correggi il percorso di esposizione prima che un'unità riparata o sostitutiva torni in servizio.
L'acciaio inox duplex è sempre il miglior sostituto del 316?
No. I gradi duplex offrono comunemente una resistenza molto maggiore alla SCC ordinaria da cloruri, ma forma del prodotto, equilibrio delle fasi, saldatura, lavorazione, temperatura, esposizione all'idrogeno, tenute, pressione nominale e capacità del fornitore restano determinanti. Seleziona il cilindro completo rispetto al campo di servizio invece di sostituire il nome di una lega in un progetto invariato.
