Was ist ein Magnetanker in einem Pneumatikventil und wie steuert er den Luftstrom?

Ein Magnetanker in einem Pneumatikventil ist das bewegliche magnetische Teil einer Magnetventilbaugruppe. Wird die Spule erregt, zieht die Magnetkraft den Anker zu einem feststehenden Pol. Diese Bewegung kann den Hauptventilsitz direkt öffnen oder einen Pilotkanal öffnen, der eine größere Membran, einen Kolben oder Schieber umstellt.

Der Magnetanker leitet also die Änderung des Luftstroms ein, führt aber nicht immer den Hauptstrom. Ein Klicken beweist, dass sich im Magnetventil etwas bewegt hat. Es beweist nicht, dass das Hauptventil umgeschaltet hat, der richtige Anschluss unter Druck steht oder der Antrieb genügend Durchfluss für eine Bewegung erhält.

Wichtige Erkenntnisse

• Parker nennt 3 grundlegende Magnetventilkomponenten: Magnetspule, Ventilkörper sowie Stößel oder Magnetanker (Parker).
• Bei einem direktgesteuerten Magnetanker wird der Hauptsitz gesteuert; ein vorgesteuerter Magnetanker steuert einen kleineren Pilotkanal.
• Diagnostizieren Sie Befehl, Spulenstrom, Ankerbewegung, Ventilumschaltung und Anschlussdruck als getrennte Ereignisse.
• Ersetzen Sie einen Magnetanker nur, wenn die Dokumentation des konkreten Ventils dies zulässt und alle Schnittstellen übereinstimmen.

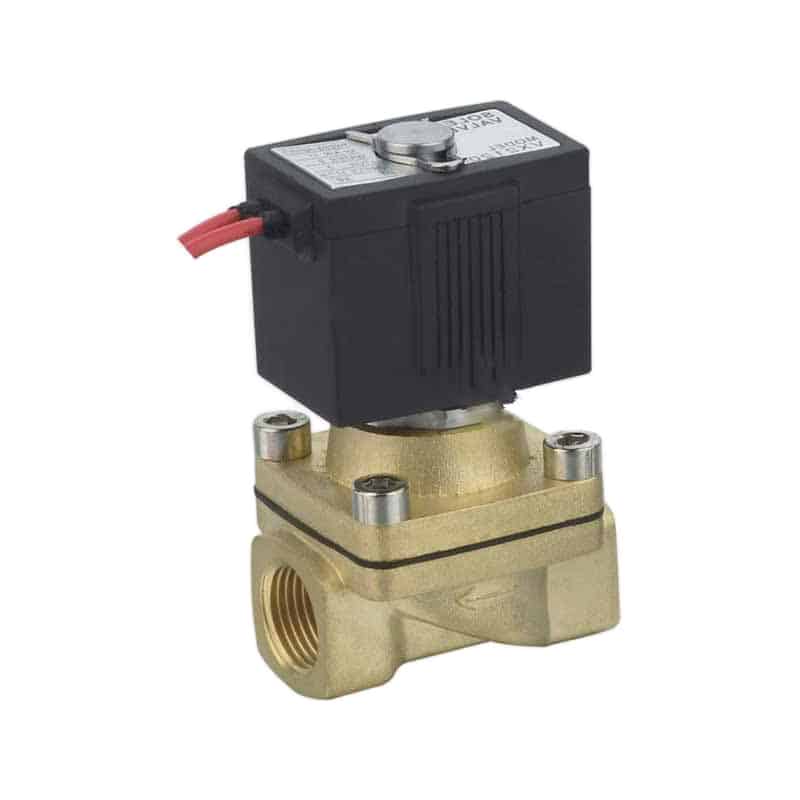

Was genau ist ein Magnetanker in einem Pneumatikventil?

Parker beschreibt bei einem typischen Magnetventil 3 grundlegende Teile: Magnetspule, Ventilkörper sowie Stößel oder Magnetanker (Betriebsprinzipien von Parker-Magnetventilen, abgerufen am 22. Juli 2026). Der Magnetanker ist das ferromagnetische bewegliche Element, das das Magnetfeld der Spule in einen kurzen linearen Hub umsetzt.

Die Terminologie unterscheidet sich je nach Hersteller. In einem Katalog wird das bewegliche magnetische Teil vielleicht als Stößel bezeichnet. Ein anderer verwendet Magnetanker nur für den Magnetkern und nennt das Teil, das die Dichtung trägt, Stößel, Stange oder Betätiger. Eine Ersatzteilentscheidung muss sich nach der Explosionszeichnung und der Teileliste des eingebauten Modells richten, nicht nach einer allgemeinen Bezeichnung.

Begriff	Typische Funktion	Am konkreten Ventil zu prüfen
Spule	Erzeugt bei Stromfluss magnetischen Fluss	Spannung, AC/DC, Frequenz, Einschaltdauer, Stecker, Schutzbeschaltung
Festpol oder Anschlag	Schließt einen Teil des Magnetkreises	Oberflächenzustand, Luftspalt, gegebenenfalls Kurzschlussring
Magnetanker oder Stößel	Bewegt sich als Reaktion auf die Magnetkraft	Durchmesser, Hub, Führung, Restmagnetismus, Orientierung
Rückstellfeder	Legt die stromlose Position fest	Freie Länge, Federkennwert, Vorspannung, Korrosion, Einbaurichtung
Dichtung oder Sitzeinsatz	Schließt eine Haupt- oder Pilotöffnung	Werkstoff, Geometrie, Quellung, Eindrückung, Medienverträglichkeit
Kern oder Ankerrohr	Nimmt das bewegliche magnetische Element auf und führt es	Bohrungszustand, Geradheit, Verschmutzung, Druckgrenze

Der Magnetanker besteht häufig aus einer magnetisch reagierenden Legierung. Die alleinige Angabe „Edelstahl“ ist jedoch weder eine Qualitätsklasse noch eine Verträglichkeitsangabe. Magnetische Permeabilität, Korrosionsbeständigkeit, Restmagnetismus, Oberflächenfinish, Härte und Zerspanbarkeit beeinflussen die Leistung. Dichtungswerkstoff und Medienverträglichkeit sind davon getrennte Entscheidungen.

Die Feder macht ein Ventil nicht automatisch stromlos geschlossen. Sitzanordnung und Anschlussführung des Ventils bestimmen, ob die Federrückstellung einen Durchgang sperrt, öffnet, mit Druck beaufschlagt oder entlüftet. Lesen Sie das pneumatische Schaltzeichen, bevor Sie den stromlosen Luftstrom ableiten.

Wie steuert ein direktgesteuerter Magnetanker den Hauptluftstrom?

Bürkert nennt bei einem direktgesteuerten Magnetventil 3 entgegengesetzte Lastgruppen: Federkraft sowie statische und dynamische Druckkräfte (Bürkert: direktgesteuerte Ventile, abgerufen am 22. Juli 2026). Der erregte Magnetanker muss genügend Hub und resultierende Magnetkraft erzeugen, um das Hauptdichtelement gegen diese Lasten zu bewegen.

Bei einem stromlos geschlossenen direktgesteuerten Ventil hält die stromlose Feder das Dichtelement an der Hauptöffnung. Beim Erregen der Spule baut sich über dem Arbeitsluftspalt magnetischer Fluss auf. Sobald die Magnetkraft die Gegenkräfte übersteigt, bewegt sich der Magnetanker und hebt die Dichtung an. Der Durchfluss folgt dann der Anschlussverbindung, die im Ventilsymbol dargestellt ist.

Beim Abschalten läuft die umgekehrte Sequenz ab. Der Spulenstrom nimmt ab, die Magnetkraft sinkt, und die Rückstellfeder bewegt den Magnetanker in seine Normalstellung. Die Dichtung muss mit ausreichender Kraft am Sitz anliegen, damit die angegebene Grenze für die äußere Leckage eingehalten wird. Restmagnetismus, Verschmutzung, eine gequollene Dichtung oder eine beschädigte Führungsfläche können das Lösen verlangsamen oder verhindern.

Die aussagekräftige Diagnosegrenze ist die Sitzbewegung, nicht das Geräusch. Ein scharfes Klicken kann vor dem vollständigen Hub auftreten, und eine teilweise angehobene Dichtung kann etwas Luft durchlassen, ohne den Katalogdurchfluss zu erreichen. Umgekehrt kann ein kleiner direktgesteuerter Betätiger leise schalten, obwohl das Ventil normal arbeitet.

Direktgesteuerte Ventile benötigen zum Einleiten der Bewegung keinen Pilotdruck, doch der Differenzdruck verändert weiterhin die Kraft am Sitz. Ein Ventil, das bei einem drucklosen Prüfstandstest schaltet, kann beim tatsächlichen Eingangsdruck der Maschine nicht öffnen, wenn Spule, Feder oder Öffnung nicht zur Anwendung passen.

Für die Seite der Magnetkraft lesen Sie den Leitfaden zur Berechnung der Magnetventil-Stößelkraft. Verwenden Sie für die endgültige Auswahl die Kraft-Hub- und Druckdaten des Herstellers.

Was ändert sich bei einem vorgesteuerten Magnetventil?

Der Leitfaden zu den Betriebsprinzipien von Parker unterscheidet 2 relevante Anordnungen: Direktsteuerung und Vorsteuerung (Parker, abgerufen am 22. Juli 2026). Ein vorgesteuertes Ventil umfasst 2 mechanische Ereignisse. Zuerst verändert der Magnetanker einen kleinen Pilotkanal; anschließend bewegt ein Druckungleichgewicht die Hauptmembran, den Kolben oder den Schieber.

Mit dieser Architektur kann ein relativ kleines Magnetventil einen größeren Hauptströmungsweg steuern. Sie bringt aber zusätzliche Bedingungen mit sich, die bei einem direktgesteuerten Ventil nicht gelten. Der Pilotkanal muss frei sein, der erforderliche Differenzdruck muss vorhanden sein, sofern die Konstruktion nicht extern vorgesteuert oder unterstützt wird, und das Hauptbewegungselement muss sich frei bewegen können.

Diagnosestufe	Direktgesteuertes Ventil	Vorgesteuertes Ventil
Elektrischer Befehl	Erregt die Spule	Erregt die Spule
Aktion des Magnetankers	Bewegt die Hauptdichtung oder den Kegel	Öffnet oder schließt die Pilotöffnung
Druckabhängigkeit	Druck verändert die Sitzlast	Pilotdruck bewegt das Hauptelement
Hauptstromaktion	Beginnt mit der Ankerbewegung	Beginnt erst nach der Bewegung des Hauptelements
Häufiger verdeckter Fehler	Unzureichende Magnetkraft oder blockierter Sitz	Blockierter Pilotweg, zu niedriger Pilotdruck oder klemmendes Hauptelement

Was bedeutet das an einer stillstehenden Maschine? Wenn der Magnetanker klickt, der Ausgangsanschluss aber nicht unter Druck kommt, kann die Magnetventilstufe funktionsfähig sein, während Pilot- oder Hauptstufe stillstehen. Ein Spulentausch würde weder eine verstopfte Pilotbohrung freimachen noch eine beschädigte Membran wiederherstellen.

Ein Magnetankerfehler und ein Fehler des Hauptventils können dasselbe äußere Symptom erzeugen. Die schnellste Methode zur Fehlerabgrenzung besteht darin, Spulenspannung, Eingangsdruck, Pilotanforderung und Ausgangsdruck während desselben Befehls aufzuzeichnen. Diese Messwerte zeigen, an welcher Stelle die Kette vom Befehl zum Luftstrom abbricht.

Der ausführlichere Leitfaden zu vorgesteuerten Ventilen erklärt interne und externe Vorsteuerung. Gehen Sie nicht davon aus, dass jedes vorgesteuerte Ventil bei null Differenzdruck schalten kann.

Warum kann der Magnetanker klicken, ohne Luftstrom zu erzeugen?

Ein 2/2-Ventil hat zwei Anschlüsse und zwei Schaltstellungen, ein 3/2-Ventil drei Anschlüsse und zwei Schaltstellungen; der Magnetanker leitet nur die im Symbol definierte Verbindung ein (Parker, abgerufen am 22. Juli 2026). Ein Klicken zeigt nicht, welcher Anschluss tatsächlich geöffnet oder geschlossen wurde.

Betrachten Sie das Ventil als eine Folge prüfbarer Grenzen:

Steuerungsausgang -> Spannung am Stecker -> Spulenstrom -> Magnetkraft
-> Ankerhub -> Hub des Pilot- oder Hauptelements -> Anschlussdruck -> Antriebsbewegung

Jede Grenze kann unabhängig ausfallen. Eine LED kann leuchten, obwohl die Spannung an der belasteten Spule zu niedrig ist. Der Magnetanker kann nur einen Teil seines Hubs zurücklegen. Ein Pilotventil kann seine Steuerkammer entlüften, ohne den Hauptschieber zu bewegen. Der Ausgang kann korrekt unter Druck kommen, während eine zu kleine Verschraubung, ein verstopfter Schalldämpfer oder eine Leckage hinter dem Ventil eine nutzbare Antriebsbewegung verhindert.

Beobachtung	Was sie beweist	Was sie nicht beweist
Ausgangs-LED leuchtet	Ein Befehls- oder Anzeigekreis ist aktiv	Nennspannung erreicht die Spule unter Last
Spule wird magnetisch	Strom erzeugt ein Magnetfeld	Der Magnetanker hat seinen Hub beendet
Hörbares Klicken	Ein mechanischer Aufprall ist erfolgt	Hauptventil oder richtiger Anschluss hat geschaltet
Handhilfsbetätigung funktioniert	Hauptventil und Luftweg können sich bei dieser Prüfung bewegen	Spule, Verdrahtung und automatische Pilotaktion sind in Ordnung
Ausgangsdruck steigt	Der befohlene pneumatische Weg wurde geöffnet	Der Durchfluss reicht für die erforderliche Zykluszeit
Antrieb bewegt sich	Ein Teil des Nutzdurchflusses erreicht die Last	Ventilzeit, Leckage und Kraftreserve erfüllen die Spezifikation

Bestätigen Sie zuerst Ventilsymbol, Anschlussnummern und Normalzustand. Ein 3/2-Ventil kann seinen Arbeitsanschluss im stromlosen Zustand mit der Abluft verbinden; ein 5/2-Ventil führt Druck- und Abluft anders. Wird der falsche Anschluss geprüft, kann ein korrekt schaltendes Ventil wie blockiert wirken.

Für eine vollständige Erklärung auf Anschlussebene lesen Sie wie Pneumatik-Magnetventile Druckluft steuern. Für einen symptomorientierten Ablauf verwenden Sie den Leitfaden zur Fehlersuche an Magnetventilen.

Welche Symptome weisen tatsächlich auf ein Magnetankerproblem hin?

Emerson nennt für bestimmte Konfigurationen der Serien 275 und 375 eine Ansprechzeit von etwa 20 ms, nicht für jedes pneumatische Magnetventil (Emerson-ASCO-Katalog der Serien 275/375, abgerufen am 22. Juli 2026). Eine Zeitänderung ist nur aussagekräftig, wenn Spannung, Druck, Temperatur und Messbedingungen vergleichbar sind.

Symptom	Mögliche Ursache am Magnetanker	Andere zuerst auszuschließende Ursachen
Kein Klicken	Magnetanker klemmt, zu großer Luftspalt, gebrochene Feder	Kein Befehl, zu niedrige Spannung, unterbrochene Spule, falsche Spule, defekter Treiber
Klicken, aber keine Anschlussänderung	Unvollständiger Ankerhub, blockierter Pilotsitz	Zu niedriger Pilotdruck, klemmender Hauptschieber, falscher Anschluss, blockierte Versorgung
Unregelmäßiges Klemmen	Partikel, Korrosion, gequollener Einsatz, Grat, Restmagnetismus	Steckerfehler, Spannungsabfall, Druckschwankung, Vereisung
Dauerhaftes AC-Brummen	Unvollständiges Anziehen, beschädigtes Kurzschlussmerkmal, instabile Versorgung	Falsche Frequenz, lose Spule oder Hardware, zu niedrige Spannung unter Last
Langsames Lösen	Verschmutzung, Restmagnetismus, schwache oder beschädigte Feder	DC-Schutzbeschaltung verzögert den Stromabfall, eingeschlossener Pilotdruck
Äußere Leckage oder Sitzleckage	Beschädigte Ankerdichtung oder verschmutzter Sitz	Gerissener Körper, beschädigte Membran, verschlissene Schieberdichtungen, defekte Verschraubung
Heiße Spule	Unvollständiges AC-Anziehen kann den Strom erhöhen	Normale Erwärmung bei Dauerbetrieb, hohe Umgebungstemperatur, Überspannung

Die Spulentemperatur allein ist ein schwacher Hinweis. Die ASCO-Anleitung von Emerson weist darauf hin, dass ein dauerhaft erregtes Magnetventil im normalen Betrieb heiß werden kann (Montageanleitung ASCO Serie 210, abgerufen am 22. Juli 2026). Vergleichen Sie gemessene Spannung, Strom, Umgebungstemperatur, Einschaltdauer und stabilisierte Temperatur mit der Modelldokumentation.

Das elektrische Verhalten hängt außerdem vom Spulentyp ab. Ein AC-Magnetventil nimmt bei geöffnetem Magnetspalt üblicherweise einen höheren Strom auf; eine Verschmutzung, die das vollständige Anziehen verhindert, kann deshalb abnormalen Strom und Brummen aufrechterhalten. Der stationäre Strom einer DC-Spule wird hauptsächlich durch den Widerstand begrenzt. Ein klemmender Magnetanker erzeugt daher nicht automatisch denselben Einschaltstromzustand.

Manche DC-Treiber legen absichtlich zunächst einen hohen Anzugsstrom an und reduzieren ihn anschließend auf einen niedrigeren Haltestrom. Parkers Hit-and-Hold-Leitfaden beschreibt diese Trennung zwischen Betätigungs- und Haltestrom (Parker: Hit-and-Hold-Leitfaden, 2020). Das Treiberverhalten muss berücksichtigt werden, bevor eine Stromkurve interpretiert wird.

Der Leitfaden zum Ansprechverhalten von AC- und DC-Magnetventilen behandelt Einschalt- und Anzugsstromunterschiede. Der Leitfaden zur Spuleninduktivität erklärt, warum sich Anzugs- und Lösezeiten ändern können, obwohl der Ventilkörper unverändert ist.

Sichere Diagnose des Magnetankers an der Maschine

OSHA 29 CFR 1910.147 verlangt bei Wartung und Instandhaltung die Kontrolle gefährlicher Energie (OSHA-Standard zur Verriegelung und Kennzeichnung, abgerufen am 22. Juli 2026). Das umfasst mehr als die elektrische Trennung. Gespeicherter pneumatischer Druck sowie durch Schwerkraft oder Federn belastete Maschinenbewegungen können nach dem Abschalten der Spule weiterhin gefährlich sein.

Wenden Sie vor dem Trennen von Leitungen, dem Abnehmen einer Spule, dem Öffnen eines Ankerrohrs, dem Lösen eines Ventilkörpers oder dem Abtrennen einer Luftleitung das freigegebene Verfahren zur Energiekontrolle der Maschine an. Entlüften Sie den gespeicherten Druck und prüfen Sie die Druckfreiheit. Sichern Sie Lasten mechanisch, die fallen oder driften könnten. Eine Handhilfsbetätigung ist ein Inbetriebnahmehilfsmittel, keine Trennvorrichtung.

Diagnostizieren Sie anschließend schrittweise:

1. Ventil identifizieren. Erfassen Sie Hersteller, vollständigen Modellcode, pneumatisches Symbol, Anschlussbezeichnungen, Spulenspannung, AC/DC und Frequenz, Druckbereich, Vorsteuerung, Medium, Einbaulage sowie Stecker oder Schutzbeschaltung.
2. Symptom unter kontrollierten Bedingungen erfassen. Notieren Sie Eingangsdruck am Ventil während des Befehls, Ausgangsdruck, Umgebung- und Medientemperatur, Befehlsdauer, Zyklusrate sowie, ob der Fehler Anziehen, Halten oder Lösen betrifft.
3. Elektrische Grenze prüfen. Messen Sie die Spannung an der Spule während des Befehls, nicht nur am Netzteil. Vergleichen Sie bei isolierter Energie Spulenwiderstand und Isolationsprüfung mit den Grenzwerten des Herstellers. Legen Sie nicht über verschiedene Spulenkonstruktionen hinweg einen beliebigen Widerstandsgrenzwert an.
4. Magnetische und mechanische Grenze prüfen. Verwenden Sie den Strom oder eine vom Hersteller freigegebene magnetische Anzeige. Ein Magnetfeld beweist Stromfluss, nicht den vollständigen Ankerhub. Hören und fühlen Sie nur aus einer sicheren Position.
5. Pneumatische Grenze prüfen. Messen Sie je nach Bauart Eingangs-, Pilot-, Arbeitsanschluss- und Abluftverhalten. Bestätigen Sie, dass der Versorgungsdruck während des Durchflusses im dokumentierten Arbeitsbereich des Ventils bleibt.
6. Nur bei wartungsfähigem Modell inspizieren. Befolgen Sie die Demontageanleitung des Herstellers. Suchen Sie nach Partikeln, Lack- oder Ölablagerungen, Korrosion, beschädigten Führungsflächen, einem verformten Dichtungseinsatz, einer gebrochenen Feder, Sitzschäden und Partikeln im Pilotkanal.

Nach unserer Erfahrung ist das beste Fehlersuchprotokoll eine synchronisierte Aufzeichnung von Befehl, Spulenspannung oder -strom, Eingangsdruck und Ausgangsdruck. Damit lassen sich elektrischer Ausfall, unvollständiger Ankerhub, Pilotdruckfehler, klemmendes Hauptelement und nachgeschaltete Drosselung unterscheiden, ohne sich allein auf das Geräusch zu verlassen.

Erregen Sie eine ausgebaute Spule niemals, es sei denn, der Hersteller erlaubt die Prüfung ausdrücklich und legt ihre Grenzen fest. Manche Spulen benötigen für Stromverhalten oder Wärmeabfuhr den eingebauten Magnetkreis und die Montage. Prüfen Sie in einem explosionsgefährdeten Bereich niemals unter Spannung mit Messgeräten ohne die erforderliche Zulassung.

Kann man nur die Magnetanker-Baugruppe ersetzen?

Parkers Beschreibung der 3 Komponenten erklärt den Ventilaufbau, legt aber nicht fest, dass alle 3 Komponenten einzeln wartbar sind (Parker, abgerufen am 22. Juli 2026). Ersetzen Sie die Magnetanker-Baugruppe nur, wenn der konkrete Hersteller einen kompatiblen Wartungssatz benennt und die Reparatur vor Ort für dieses Ventil, Medium, Einsatzgebiet und die jeweilige Zulassung erlaubt.

„Passt in das Rohr“ ist kein Kompatibilitätstest. Prüfen Sie jede der folgenden Schnittstellen:

Kompatibilitätspunkt	Erforderlicher Nachweis
Ventilidentität	Vollständiger Hersteller, Serie, Funktion, Revision und Öffnungscode
Magnetische Schnittstelle	Ankerdurchmesser, Arbeitsluftspalt, Polgeometrie, Werkstoff, Hub und Verhalten bei Restmagnetismus
Mechanische Schnittstelle	Rohrbohrung, Führungslänge, Federabmessungen und -kennwert, Halter, Einbaurichtung
Dichtungsschnittstelle	Einsatzprofil, Sitzdurchmesser, Oberflächenzustand, Sperrrichtung, zulässige Leckage
Pneumatische Auslegung	Arbeitsdruckbereich, Mindestdifferenzdruck, Prüfdruck, Pilotquelle, Durchflussrichtung
Medienverträglichkeit	Druckluftqualität, Schmierstoffstrategie, Feuchte, Temperatur und Dichtungsverträglichkeit
Elektrische Übereinstimmung	Spulenspannung, AC/DC, Frequenz, Leistung, Einschaltdauer, Treiber, Gleichrichter, Schutzbeschaltung
Konformität	Explosionsgefährdeter Bereich, funktionale Sicherheit, Hygiene, Werkstoff- und regionale Zulassungen

Ersetzen Sie das vollständige Ventil, wenn das Ankerrohr verbogen, korrodiert oder Teil einer nicht wartbaren Druckgrenze ist, wenn Sitz oder Ventilkörper beschädigt sind, die Hauptmembran oder der Schieber ausgefallen ist oder kein freigegebener Satz und kein freigegebenes Verfahren existieren. Das Mischen zertifizierter Spulen, Betätiger und Körper kann eine Baugruppenzulassung ungültig machen, selbst wenn die Teile scheinbar passen.

Führen Sie nach der Reparatur die vom Hersteller vorgeschriebenen Leckage-, Funktions-, Elektro-, Druck- und Zyklusprüfungen durch, bevor die Maschine wieder in Betrieb geht. Bestätigen Sie den Anschlusszustand sowohl bei Erregung als auch im stromlosen Zustand. Wenn das Ventil eine risikomindernde Funktion erfüllt, verwenden Sie das im Sicherheitskonzept der Maschine definierte Validierungsverfahren, statt einen erfolgreichen Prüfstandzyklus als ausreichend zu betrachten.

Verwenden Sie die OEM-Kompatibilitätscheckliste für Magnetventile, wenn der Originalsatz nicht verfügbar ist oder ein vollständiges Ersatzventil geprüft wird.

Wie überprüft man die Leistung von Magnetanker bis Luftstrom?

ISO 12238:2023 widmet 17 Seiten der Messung der Schaltzeit für anwendbare Zwei- und Drei-Stellungs-Wegeventile (ISO 12238:2023, 2023). Diese genaue Definition ist wichtig, weil Spulenstrom, erste Ankerbewegung, abgeschlossene Ventilumschaltung, Änderung des Ausgangsdrucks und Ankunft des Antriebs verschiedene Ereignisse mit unterschiedlichen Annahmegrenzen sind.

Definieren Sie vor der Prüfung die relevante Ausgangsgröße. Lautet die Beanstandung „Ventil zu langsam“, muss festgelegt werden, ob die Grenze für elektrisches Anziehen, mechanische Umschaltung, Druckanstieg am Anschluss, vollständigen Durchfluss oder Ankunft am Maschinensensor gilt. Erfassen Sie Versorgungsdruck, nachgeschaltetes Volumen, Ablufthardware, Medium- und Umgebungstemperatur, Befehlsspannung, Messschwelle und Schaltrichtung.

Eine praktische Abnahmeprüfung sollte abdecken:

• Kaltstart und thermisch stabilisierten Betrieb;
• minimalen, nominalen und maximalen dokumentierten Druckzustand;
• Anziehen, Halten und Lösen in beiden erforderlichen Durchflusszuständen;
• Leckage in jedem stromlosen und erregten Sitzzustand;
• wiederholte Zyklen mit der Produktions-Befehlsdauer und Einschaltdauer;
• Ausgangsdruck am Ventil und, wenn relevant, am Antrieb;
• Befehlsverlust und Druckwiederherstellung nach dem freigegebenen Maschinenverfahren.

Übernehmen Sie keinen Katalogwert von 20 ms aus einer anderen Ventilfamilie. Vergleichen Sie das reparierte oder ersetzte Ventil mit der installierten Anforderung und der korrekten Prüfmethode. Wenn die Prozessgrenze die Ankunft am Antrieb ist, müssen Schlauch, Verschraubungen, Schalldämpfer, Durchflussregler, Zylindervolumen, Last und Sensorposition in das Ergebnis eingehen.

FAQ zum Magnetanker im Pneumatikventil

Emerson dokumentiert für bestimmte Konfigurationen der Serien 275 und 375 eine Ansprechzeit von etwa 20 ms, während Parker zwischen direktgesteuerten und vorgesteuerten Betriebsprinzipien unterscheidet (Emerson; Parker, abgerufen am 22. Juli 2026). Diese Unterschiede bei Modell und Architektur erklären, warum sich das Verhalten eines Magnetankers nicht aus einem allgemeinen Klick oder einer universellen Zeitangabe ableiten lässt.

Ist ein Magnetanker im Ventil dasselbe wie ein Stößel?

Manchmal, aber nicht immer. Viele Kataloge verwenden Magnetanker und Stößel für dasselbe bewegliche magnetische Element. Andere unterscheiden den magnetischen Anker von einer daran befestigten Stange, einem Betätiger oder einem Dichtungsstößel. Verwenden Sie vor der Bestellung von Teilen die Schnittzeichnung, Stückliste und Wartungssatz-Terminologie des konkreten Modells.

Kann ein Magnetanker klicken, obwohl das Ventil nicht öffnet?

Ja. Ein Klicken bestätigt einen mechanischen Aufprall, nicht den vollständigen Hub oder die richtige Anschlussumschaltung. Der Magnetanker kann sich nur teilweise bewegen, eine Pilotöffnung kann weiterhin eingeschränkt sein oder die Hauptmembran beziehungsweise der Hauptschieber bleibt stehen. Prüfen Sie Spulenspannung, Pilotbedingungen, Eingangsdruck, Ausgangsdruck und Abluftverhalten während desselben Befehls.

Warum brummt ein AC-Magnetventil, wenn der Magnetanker klemmt?

Ein offener Magnetspalt kann den AC-Spulenstrom über dem vollständig angezogenen Zustand halten und die Magnetkraft pulsieren lassen. Schmutz, eine zu niedrige Spannung unter Last, mechanische Schäden oder ein fehlerhaftes Kurzschlussmerkmal können das vollständige Anziehen verhindern. Isolieren Sie die Anlage und befolgen Sie das Serviceverfahren des Modells; Brummen weist allein nicht auf eine bestimmte Ursache hin.

Bedeutet stromlos geschlossen, dass das Ventil sicherheitsbewertet ist?

Nein. Stromlos geschlossen beschreibt den Anschlusszustand des Ventils ohne elektrische Energie. Es beweist weder überwachten Betrieb, Diagnoseabdeckung, erforderliches Performance Level, sicheres Entlüftungsverhalten, Widerstand gegen Ausfälle gemeinsamer Ursache noch Eignung für eine gefährliche Last. Ob das Ventil eine Sicherheitsfunktion erfüllt, bestimmen die Risikobeurteilung der Maschine und die validierte Sicherheitsarchitektur.

Kann ich nur einen verschlissenen Magnetanker statt des gesamten Ventils ersetzen?

Nur wenn der Hersteller die Wartung erlaubt und einen kompatiblen Magnetankersatz aufführt. Prüfen Sie Ventilcode, Rohr, Hub, Feder, Sitz, Dichtungswerkstoff, Druckbereich, Medium, Spule, Orientierung und Zulassungen. Ersetzen Sie das vollständige Ventil, wenn Druckgrenze oder Sitz beschädigt sind, die Baugruppe nicht wartbar ist oder die Kompatibilität nicht dokumentiert werden kann.

Quellen und technische Referenzen

• Parker, Magnetventile: Betriebsprinzipien und Aufbau, Aufbau, Direktsteuerung und Vorsteuerung. Abgerufen am 22. Juli 2026.
• Bürkert, direktgesteuerte Ventile, Magnetankerkraft gegen Feder- und Druckkräfte. Abgerufen am 22. Juli 2026.
• Emerson-ASCO-Katalog der Serien 275/375, modellspezifisches Beispiel für die Ansprechzeit. Abgerufen am 22. Juli 2026.
• Montageanleitung Emerson ASCO Serie 210, Montage, Wartung und normale Erwärmung des Magnetventils. Abgerufen am 22. Juli 2026.
• Parker, Hit-and-Hold-Steuerung für Magnetventile, Betätigungsstrom, Haltestrom und Wärmeverringerung. 2020.
• ISO 12238:2023, Messung der Schaltzeit von Wegeventilen. 2023.
• OSHA 29 CFR 1910.147, Kontrolle gefährlicher Energie bei Wartung und Instandhaltung. Abgerufen am 22. Juli 2026.
