什麼是氣動閥電樞？它如何控制氣流？

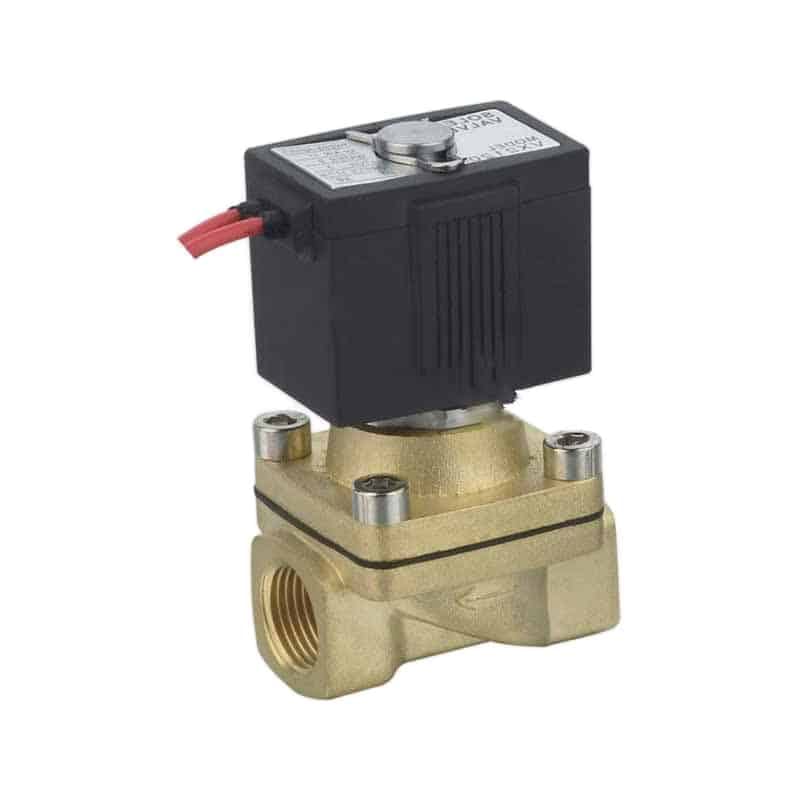

氣動閥電樞 是電磁閥組件中的活動磁性部件。線圈通電時，磁力會把電樞拉向固定磁極。這個動作可能直接打開主閥座，也可能打開先導通道，讓更大的膜片、活塞或閥芯移位。
因此，電樞會啟動氣流變化，但不一定承載主流量。聽到喀聲，只能證明電磁閥內有部件移動，不能證明主閥已切換、正確接口已加壓，或致動器已取得足夠流量而動作。
重點摘要
- Parker 指出，基本電磁閥由 3 個元件組成：電磁線圈、閥體，以及柱塞或電樞（Parker）。
- 直接作用式電樞控制主閥座；先導式電樞控制較小的先導通道。
- 將指令、線圈電流、電樞動作、閥切換與接口壓力分開診斷。
- 只有在確切閥件文件允許，且所有介面都相符時，才更換電樞。
氣動閥電樞究竟是什麼？
Parker 將典型電磁閥的基本部件分為 3 類：電磁線圈、閥體，以及柱塞或電樞（Parker 電磁閥運作原理，查閱日期：2026-07-22）。電樞是鐵磁性活動件，能把線圈的磁場轉換為短距離直線行程。
術語會因製造商而異。有些目錄把活動磁性部件稱為柱塞；另一些目錄則把 電樞 保留給磁性鐵芯，並把承載密封件的部件稱為 柱塞、 閥桿或 驅動件 。替換判斷應依已安裝型號的分解圖與零件清單，而不是依循通用名稱。
| 術語 | 典型功能 | 確切閥件上應驗證的項目 |
|---|---|---|
| 線圈 | 通電時產生磁通 | 電壓、AC/DC、頻率、工作制、接頭、抑制電路 |
| 固定磁極或止擋 | 完成磁路的一部分 | 表面狀況、氣隙、適用時的遮蔽環 |
| 電樞或柱塞 | 因磁力作用而移動 | 直徑、行程、導向、剩磁、方向 |
| 復位彈簧 | 建立斷電位置 | 自由長度、彈簧常數、預載、腐蝕、安裝方向 |
| 密封件或閥座嵌件 | 關閉主孔口或先導孔口 | 材料、幾何形狀、膨潤、壓痕、介質相容性 |
| 鐵芯或電樞管 | 容納並導引活動磁性部件 | 內孔狀況、直線度、污染、壓力邊界 |
電樞通常由具磁響應的合金製成，但單說「不鏽鋼」並不是品質等級或相容性規格。磁導率、耐腐蝕性、剩磁、表面處理、硬度與可加工性都會影響性能。密封材料與流體相容性則是另一項決定。
彈簧不會自動使閥成為常閉型。閥座配置與接口分配，才決定彈簧復位時會阻斷、開啟、加壓或排放通道。判斷斷電時的氣流狀態前，請先閱讀氣動符號。
直接作用式電樞如何控制主氣流
Bürkert 指出，直接作用式電磁閥有 3 組相互對抗的負載：彈簧力，以及靜態與動態壓力力（Bürkert 直接作用式閥，查閱日期：2026-07-22）。通電電樞必須產生足夠行程與淨磁力，才能在這些負載下移動主密封元件。
在常閉直接作用式閥中，斷電彈簧會把密封元件壓在主孔口上。線圈通電後，工作氣隙中建立磁通。磁力超過對抗力後，電樞移動並抬起密封件，氣流便依閥符號所示的接口連接流動。
移除電源時則反向進行。線圈電流衰減、磁力下降，復位彈簧把電樞推回正常位置。密封件必須以足夠力量接觸閥座，才能達到規定的外部洩漏上限。剩磁、污染、膨潤密封件或受損導向表面，都可能使釋放變慢或無法釋放。
有用的診斷邊界是閥座是否移動，而不是聲音。完整行程尚未完成前就可能出現清脆喀聲，密封件只抬起一部分也可能通過少量空氣，卻達不到目錄流量。相反地，小型直接作用式驅動件即使安靜移位，閥也可能運作正常。
直接作用式閥不需要先導壓力才能開始移動，但壓差仍會改變閥座上的受力。若線圈、彈簧或孔口不符合應用，某個在無壓工作台測試中能切換的閥，可能無法在機台實際入口壓力下開啟。
若要了解磁力關係，請參閱 電磁閥柱塞力計算指南。最終選型請使用製造商提供的力－行程與壓力資料。
先導操作式電磁閥有哪些變化？
Parker 的運作原理指南區分 2 種相關配置：直接作用與先導作用（Parker，查閱日期：2026-07-22）。先導操作式閥有 2 個機械事件：電樞先改變小型先導通道，接著由壓力不平衡推動主膜片、活塞或閥芯。
這種架構讓相對較小的電磁線圈控制更大的主流路徑，但也增加了直接作用式閥沒有的條件。先導通道必須暢通；除非設計採外部先導或輔助方式，否則必須存在所需壓差；而主活動元件也必須能自由行程。
| 診斷階段 | 直接作用式閥 | 先導操作式閥 |
|---|---|---|
| 電氣指令 | 使線圈通電 | 使線圈通電 |
| 電樞動作 | 移動主密封件或提升閥 | 開啟或關閉先導孔口 |
| 壓力依賴性 | 壓力改變閥座負載 | 先導壓力移動主元件 |
| 主流量動作 | 從電樞行程開始 | 只有主元件移位後才開始 |
| 常見的隱藏故障 | 磁力不足或閥座受阻 | 先導路徑堵塞、先導壓力過低或主元件卡住 |
這對停機中的機台代表什麼？如果電樞發出喀聲，但出口接口沒有加壓，電磁階段可能正常，而先導或主閥階段仍停在原位。更換線圈無法清除堵塞的先導孔，也無法修復受損膜片。
電樞故障與主閥故障可能產生相同的外部症狀。最快的區分測試，是在同一個指令期間記錄線圈電壓、入口壓力、先導需求與出口接口壓力。這些量測能顯示指令到氣流的鏈條在哪裡中斷。
更完整的 先導操作式閥指南 說明內部與外部先導配置。不要假設每個先導閥都能在零壓差下切換。
為什麼電樞有喀聲，卻沒有氣流？
2/2 閥有 2 個接口與 2 個切換位置；3/2 閥有 3 個接口與 2 個切換位置。電樞只會啟動符號定義的連接（Parker，查閱日期：2026-07-22）。聽到喀聲，不能辨識實際開啟或關閉的是哪個接口。
請把閥視為一連串可測試的邊界：
控制器輸出 -> 接頭處電壓 -> 線圈電流 -> 磁力
-> 電樞行程 -> 先導或主元件行程 -> 接口壓力 -> 致動器動作每個邊界都可能獨立失效。指示燈可能亮起，但負載中的線圈電壓仍過低。電樞可能只完成部分行程。先導閥可能排放控制腔，卻沒有移動主閥芯。出口可能正確加壓，但尺寸不足的接頭、堵塞的消音器或下游洩漏，仍會阻止致動器產生有效動作。
| 觀察結果 | 它能證明什麼 | 它不能證明什麼 |
|---|---|---|
| 輸出 LED 亮起 | 某個指令或指示電路已啟用 | 額定電壓在負載下確實到達線圈 |
| 線圈產生磁性 | 電流產生了某種磁場 | 電樞已完成全行程 |
| 聽到喀聲 | 發生了機械撞擊 | 主閥或正確接口已切換 |
| 手動覆寫有效 | 主閥與氣流路徑可在該測試下移動 | 線圈、配線與自動先導動作正常 |
| 出口壓力上升 | 受指令的氣動路徑已開啟 | 流量足以符合所需循環時間 |
| 致動器動作 | 有一部分有效流量已到達負載 | 閥時序、洩漏與力裕度符合規格 |
首先確認閥符號、接口編號與正常狀態。3/2 閥在斷電時可能把工作接口接到排氣；5/2 閥則以不同方式分配壓力與排氣。測錯接口，會讓一個實際切換正常的閥看起來像被堵住。
若要完整了解接口層級，請閱讀 氣動電磁閥如何控制壓縮空氣。若要依症狀診斷，請使用 電磁閥故障排查指南。
哪些症狀真正指向電樞問題？
Emerson 對特定 Series 275 與 375 配置公布約 20 ms 的回應時間，並非適用於所有氣動電磁閥（Emerson ASCO Series 275/375 產品目錄，查閱日期：2026-07-22）。只有在電壓、壓力、溫度與量測條件可比時，時序變化才有意義。
| 症狀 | 與電樞相關的可能性 | 應先排除的其他原因 |
|---|---|---|
| 沒有喀聲 | 電樞卡死、氣隙過大、彈簧斷裂 | 沒有指令、電壓過低、線圈開路、線圈錯誤、驅動器故障 |
| 有喀聲但接口沒有變化 | 電樞行程不完整、先導閥座堵塞 | 先導壓力低、主閥芯卡住、接口錯誤、供氣堵塞 |
| 間歇性卡滯 | 碎屑、腐蝕、嵌件膨潤、毛刺、剩磁 | 接頭故障、電壓降、壓力波動、結冰 |
| 持續的 AC 嗡鳴 | 吸合不完整、遮蔽結構受損、供電不穩 | 頻率錯誤、線圈或硬體鬆動、負載下電壓過低 |
| 釋放緩慢 | 污染、剩磁、彈簧變弱或受損 | DC 抑制電路延遲電流衰減、先導壓力被困住 |
| 外部洩漏或閥座洩漏 | 電樞密封件受損或閥座污染 | 閥體裂紋、膜片受損、閥芯密封件磨損、接頭不良 |
| 線圈過熱 | AC 吸合不完整可能使電流升高 | 連續工作制的正常發熱、環境溫度高、過電壓 |
單靠線圈溫度是薄弱證據。Emerson 的 ASCO 說明警告，持續通電的電磁線圈在正常運作時也可能變熱（ASCO Series 210 安裝說明，查閱日期：2026-07-22）。請將量得的電壓、電流、環境溫度、工作制與穩定溫度，和型號文件進行比較。
電氣行為也取決於線圈類型。AC 電磁線圈在磁隙開啟時通常會吸取較高電流；阻止完全吸合的污染，可能因此使異常電流與嗡鳴持續。DC 線圈的穩態電流主要受電阻限制，因此電樞卡住不一定會形成相同的湧入電流狀態。
有些 DC 驅動器會刻意先施加較高的吸合電流，再降至較低的保持電流。Parker 的吸合－保持指引說明了動作電流與保持電流的區分（Parker 吸合－保持白皮書，2020）。解讀電流軌跡前，必須把驅動器行為納入考量。
這份 AC 與 DC 電磁閥回應指南 涵蓋湧入與吸合差異；這份 線圈電感指南 則說明即使閥體不變，吸合與釋放時序為何仍可能改變。
在機台上安全診斷電樞
OSHA 29 CFR 1910.147 要求在維修與保養期間控制危險能量（OSHA 上鎖／掛牌標準，查閱日期：2026-07-22）。這項要求不只涵蓋電氣隔離。線圈斷電後，儲存的氣動壓力，以及由重力或彈簧載入的機台運動，仍可能造成危險。
斷開配線、拆下線圈、打開電樞管、鬆開閥體或分離氣管前，請先使用機台核准的能量控制程序。排放並確認儲存壓力。以機械方式支撐可能下落或漂移的負載。手動覆寫是試運轉輔助，不是隔離裝置。
接著分層診斷：
- 辨識閥。 記錄製造商、完整型號代碼、氣動符號、接口標籤、線圈電壓、AC/DC 與頻率、壓力範圍、先導配置、介質、安裝方向，以及接頭或抑制電路。
- 在受控條件下記錄症狀。 記錄指令期間閥入口壓力、出口接口壓力、環境與介質溫度、指令持續時間、循環率，以及故障影響的是吸合、保持還是釋放。
- 檢查電氣邊界。 指令啟用時，量測線圈端電壓，不要只量電源。隔離能量後，將線圈電阻與絕緣檢查結果和製造商限制比較。不要把任意電阻上限套用到不同的線圈設計。
- 檢查磁性與機械邊界。 使用電流或製造商核准的磁性指示方法。偵測到磁場只能證明有電流流過，不能證明電樞完成全行程。只能在安全位置聆聽與觸摸。
- 檢查氣動邊界。 依適用情況量測入口、先導、工作接口與排氣行為。確認氣流通過時，供氣壓力仍在閥件文件規定的工作範圍內。
- 只有在型號可維修時才進行檢查。 遵循製造商拆卸說明。尋找粒子、清漆狀沉積、腐蝕、受損導向表面、變形的密封嵌件、斷裂彈簧、閥座損傷，以及先導通道中的碎屑。
依我們的經驗，最好的故障排查紀錄，是同步記錄指令、線圈電壓或電流、入口壓力與出口壓力。它能區分電氣掉電、電樞行程不完整、先導壓力故障、主元件卡住或下游限制，而不必只靠聲音判斷。
除非製造商明確允許並定義限制，否則不要讓拆下的線圈通電。有些線圈的電流行為或熱傳遞取決於已安裝的磁路與安裝方式。在危險場所，絕不要用不具備所需認證的儀器探測帶電設備。
只能更換電樞組件嗎？
Parker 對 3 個元件的描述說明了閥的結構，但不代表 3 個元件都能分開維修（Parker，查閱日期：2026-07-22）。只有在確切製造商指出相容的維修套件，且允許該閥、介質、場所與認證條件進行現場修理時，才可單獨更換電樞組件。
「能裝進管子」不是相容性測試。請檢查以下每個介面：
| 相容性項目 | 所需證據 |
|---|---|
| 閥的身分 | 完整製造商、系列、功能、版次與孔口代碼 |
| 磁性介面 | 電樞直徑、工作氣隙、磁極幾何、材料、行程與剩磁行為 |
| 機械介面 | 管內孔、導向長度、彈簧尺寸與常數、固定件、安裝方向 |
| 密封介面 | 嵌件輪廓、閥座直徑、表面狀況、關斷方向、允許洩漏 |
| 氣動額定 | 工作壓力範圍、最小壓差、耐壓、先導來源、流向 |
| 介質相容性 | 壓縮空氣品質、潤滑政策、水分、溫度與密封相容性 |
| 電氣匹配 | 線圈電壓、AC/DC、頻率、功率、工作制、驅動器、整流器、抑制電路 |
| 合規性 | 危險場所、功能安全、衛生、材料與地區認證 |
當電樞管彎曲、腐蝕、擦傷，或屬於不可維修的壓力邊界時；當閥座或閥體受損時；當主膜片或閥芯失效時；或當不存在核准套件與程序時，請更換完整閥件。即使零件看起來能裝配，混用已認證的線圈、驅動件與閥體，也可能使組件認證失效。
修理後，重新讓機台投入服務前，請依製造商要求執行洩漏、功能、電氣、壓力與循環檢查。確認通電與斷電時的接口狀態。如果閥執行降低風險的功能，請使用機台安全設計所定義的驗證程序，不要把工作台上一次成功循環視為充分證據。
原廠電磁閥相容性檢查表 如果原廠套件無法取得，或正在考慮完整替代閥件，請使用 。
應如何驗證電樞到氣流的性能？
ISO 12238:2023 用 17 頁說明如何量測適用於二位與三位方向控制閥的切換時間（ISO 12238:2023，2023）。這種定義程度很重要，因為線圈電流、電樞首次動作、閥完成切換、出口壓力變化與致動器到位，是不同事件，也有不同驗收上限。
測試前先定義真正重要的輸出。如果抱怨是「閥很慢」，請明確規定限制適用於電氣吸合、機械切換、接口壓力上升、完整流量，還是機台感測器到位。記錄供氣壓力、下游容積、排氣硬體、介質與環境溫度、指令電壓、量測門檻及切換方向。
實用的驗收測試應涵蓋：
- 冷啟動與熱穩定後的運轉；
- 文件化壓力條件的最低、標稱與最高值；
- 兩種所需流量狀態下的吸合、保持與釋放；
- 每種斷電與通電閥座狀態下的洩漏；
- 依生產指令持續時間與工作週期重複循環；
- 閥處出口壓力，以及在相關時的致動器處壓力；
- 依機台核准程序進行指令遺失與壓力恢復。
不要從另一個閥系列借用 20 ms 的目錄數值。請用正確的測試方法，將修理或替換閥件與已安裝要求比較。如果製程限制是致動器到位，就要把管路、接頭、消音器、流量控制、氣缸容積、負載與感測器位置納入結果。
氣動閥電樞常見問答
Emerson 對特定 Series 275 與 375 配置記錄約 20 ms 的回應，而 Parker 則區分直接作用與先導作用原理（Emerson； Parker，查閱日期：2026-07-22）。這些型號與架構差異說明，不能只用通用喀聲或通用時序主張判斷電樞行為。
閥電樞與柱塞是同一個東西嗎？
有時是，但並非一律如此。許多目錄會把 電樞 與 柱塞 用來指稱同一個活動磁性部件；另一些目錄則區分磁性電樞與連接在其上的閥桿、驅動件或密封柱塞。訂購零件前，請先查看確切型號的剖面圖、物料清單與維修套件術語。
即使閥沒有開啟，電樞也可能發出喀聲嗎？
可以。喀聲只能確認發生了機械撞擊，不能確認完整行程或正確接口切換。電樞可能只移動一部分，先導孔口可能仍受限制，或主膜片、閥芯仍停在原位。請在同一個指令期間檢查線圈電壓、先導條件、入口壓力、出口壓力與排氣行為。
電樞卡住時，為什麼 AC 電磁閥會嗡鳴？
磁隙開啟時，AC 線圈電流可能持續高於完全吸合狀態，使磁力產生脈動。髒污、負載下電壓過低、機械損傷或遮蔽結構故障，都可能阻止完全吸合。請隔離設備並遵循型號維修程序；嗡鳴本身不能單獨辨識原因。
常閉是否代表閥件具備安全額定？
不是。常閉只描述閥在沒有電力時的接口狀態，不能證明受監控運轉、診斷涵蓋率、所需性能等級、安全排氣行為、抵抗共因故障的能力，或是否適合危險負載。機台風險評估與經驗證的安全架構，才決定閥是否執行安全功能。
可以只更換磨損的電樞，而不更換整個閥嗎？
只有在製造商允許維修，並列出相容電樞套件時才可以。請驗證閥代碼、管件、行程、彈簧、閥座、密封材料、壓力範圍、介質、線圈、方向與認證。如果壓力邊界或閥座受損、組件不可維修，或無法文件化證明相容性，請更換完整閥件。
來源與技術參考資料
- Parker，《電磁閥：運作原理與結構》，涵蓋結構、直接作用與先導作用。查閱日期：2026-07-22。
- Bürkert，《直接作用式閥》，說明電樞如何對抗彈簧力與壓力力。查閱日期：2026-07-22。
- Emerson ASCO Series 275/375 產品目錄，特定型號的回應時間範例。查閱日期：2026-07-22。
- Emerson ASCO Series 210 安裝說明，安裝、維護與電磁線圈正常發熱。查閱日期：2026-07-22。
- Parker，《電磁閥的吸合與保持控制》，說明動作電流、保持電流與降低發熱。2020 年。
- ISO 12238:2023，方向控制閥切換時間量測。2023 年。
- OSHA 29 CFR 1910.147，維修與保養期間的危險能量控制。查閱日期：2026-07-22。
