失效分析：閥芯卡滯與漆膜沉積的物理機制

滑閥卡滯是已發出有效命令後，阻止閥芯開始移動的阻力。它描述機械症狀，不能證明沉積物的化學成分。低電壓、先導壓力不足、先導排氣堵塞、微粒、水、密封膨潤、潤滑劑劣化、刮傷或有機沉積，都可能造成相同的慢速或失敗切換。

因此，可辯護的分析要從閥外開始。拆解前記錄命令、線圈電壓、手動操作結果、動態供氣與先導壓力、排氣狀況、閥型號、溫度、閒置時間及空氣處理狀態。只有在系統有合理有機來源，且實體或實驗室證據支持時，才能把沉積物稱為「漆膜」。

摘要：ISO 8573-1 把壓縮空氣純度分成微粒、水與油三類污染物。診斷卡滯閥芯也應採同樣紀律：先證明電氣與先導功能，保存沉積證據，再區分微粒、水分、潤滑、密封與表面損傷，之後才決定過濾、清潔或更換。

閥芯卡滯能證明什麼，不能證明什麼？

SMC 故障排除表在閥無法切換時檢查至少六條路徑：電源、工作壓力、先導排氣、異物、消音器堵塞及致動器阻力（SMC 基本氣動迴路故障排除，2026 年查閱）。卡滯反應只能證明命令狀態未正常到達。

靜摩擦是滑動開始前必須克服的力；移動後的動摩擦可能較低，所以受污染或損傷的閥可能先遲疑，再突然到位。這種黏滑特徵很有用，卻不能指出造成阻力的材料。

閥芯也涵蓋多種結構。間隙密封金屬閥芯、彈性體密封閥芯、黏結式閥芯及在可更換匣內運動的閥芯，接觸介面各不相同。有些可維修，許多小型閥則不能。不能在未查閱剖面圖與維護說明前，就假設金屬凸肩直接摩擦金屬閥孔。

證據未具體前，請使用症狀用語：

觀察	可確立內容	不能確立內容
線圈指示燈亮但閥不切換	可能有電氣命令	線圈處有額定電壓或主閥芯已移動
手動操作可切換	該測試條件下主氣路可移動	線圈、配線、接頭或 PLC 輸出正常
提高供壓後切換	力量餘裕或先導供氣重要	污染是唯一原因
長時間閒置後卡住	啟動阻力與時間相關	漆膜化學成分
可見棕色或琥珀色材料	存在沉積物	沉積物是氧化潤滑油
閥芯或閥孔有線性刮痕	硬粒或組裝損傷合理	原始微粒來源

結構對洩漏與摩擦的影響請見滑閥與提升閥指南；若主要症狀是洩漏，請使用閥內漏失效分析。

卡滯位於失效樹的症狀層；漆膜應位於接近底部，必須等沉積來源與成分通過其他解釋的競爭後才能成立。

如何區分電氣、先導、排氣與機械原因？

SMC VG300 故障排除表分開至少六條路徑：先導壓力下降、異物、O 型環膨潤、過度潤滑、閥芯行程不完整及致動器洩漏，而不是把所有切換失敗歸咎於污染（SMC VG300 操作手冊，2026 年查閱）。拆閥前先完成原因區分。

先定義故障事件：記錄問題發生於通電、斷電、兩個方向、某一閥位、冷啟動、熱機，或只在閒置後。記錄出口壓力是緩慢改變、完全不變，還是敲擊或循環後才改變。第一次重現時不要敲擊，以免破壞原始症狀。

依保全證據的順序測試：

1. 確認命令。 在故障事件中量測閥接頭電壓，並檢查極性、接頭電子元件、輸出模組容量、線路壓降與線圈額定值。
2. 比較電氣與手動操作。 只在核准程序允許時使用手動操作；若手動有效而線圈命令無效，繼續檢查電氣或先導級。
3. 量測動態壓力。 記錄閥入口及獨立先導壓力；靜態調壓器壓力表可能看不到瞬間崩落。
4. 確認先導排氣暢通。 PE 口或消音器堵塞會產生背壓，使先導級無法復位；請參考消音器堵塞指南。
5. 區分閥與致動器。 即使氣缸不動，也要確認工作口壓力是否改變。負載、導引未對準、流量控制及氣缸摩擦都會模仿閥故障。
6. 受控重複。 每次都記錄壓力、電壓、溫度、狀態、閒置時間與時序，一次只改一個變數。

先導式主閥芯的簡化篩選關係為：

其中 $\Delta P_{\mathrm{pilot}}$ 是有效先導壓差（Pa），$A_{\mathrm{pilot}}$ 是有效先導面積（m²），右側依序是復位、密封、沉積與壓力不平衡阻力（N）。這是診斷關係，不是通用尺寸公式；幾何與力值需要製造商資料或受控量測。

先導壓力接近型號下限時，乾淨閥也可能間歇切換，輕微污染閥則停滯。若壓力軌跡只在故障切換時崩落，即使後續循環讓閥芯恢復，也應向上游追查。提高壓力可暫時恢復運動，卻未消除根因；換閥也不能修正先導供氣崩落。內部先導壓力指南有更完整說明。

區分微粒、水、潤滑劑與密封損傷的證據

ISO 8573-4 依數量量測粒子濃度，但不區分樣品的固、液兩相（ISO 8573-4:2019，2019）。所以粒子結果不能辨識閥內所有殘留物，仍須考慮位置、形貌、材料及污染歷程。

接觸閥前拍攝型號、接口方向、歧管位置、接頭、濾芯、濾杯、排水、油霧器設定及可見殘留物，並記錄同歧管鄰近閥是否相同。一個站位失效偏向局部閥、負載或組裝問題；多站沿同一流道出現相似殘留則指向上游。

依能源控制與製造商說明處理後，避免加入新污染：

• 按閥、站位、接口、方向及日期識別拆下的元件、匣件、密封與樣品。
• 使用調查程序指定的潔淨相容容器與工具；拍照或取樣前不要擦拭。
• 記錄沉積集中在供氣側、先導級、排氣、密封接觸、死角或環境暴露側。
• 由上游到下游檢查濾器與排水。乾淨末端濾器不能排除蒸氣、耗盡濾芯、旁通、密封損傷或濾器後污染。
• 只依核准圖面與方法比較密封尺寸及硬度；膨潤、軟化、龜裂、壓平與擠出指向不同路徑。
• 記錄刮痕與毛邊方向；長軸向刮痕更符合硬碎屑或機械損傷，而非只有軟膜。

外觀不等於化學成分。琥珀、棕色或光亮材料可能是壓縮機油、油霧器油、劣化潤滑脂、製程氣膠、黏著劑、清潔殘留、密封萃取物、混油腐蝕物或真正氧化沉積。若判別會驅動整批設備矯正，應把代表性樣品送合格實驗室，並提供未使用潤滑劑、新密封、壓縮機油與製程污染物作比較。

SMC 警告過量壓縮機碳粉會附著閥內並造成故障，過量排水也會干擾氣動設備（SMC VFN 閥注意事項，2026 年查閱）。兩者是不同機制，對策也不同。

可辯護的「漆膜」診斷需要完整證據鏈

ASTM D7843-25e1 定義一種膜片色度法，用於在役渦輪油內由潤滑劑產生的不溶性色體；它不是通用氣動閥沉積測試（ASTM D7843-25e1，2025）。重要界線是：漆膜術語應從油系統與相關分析開始，而不是只看顏色。

氣動裝置的有機沉積假設，需要多層證據一致：

1. 有可信來源：油潤滑壓縮機帶油、上游油霧器、不適合的合成油、進氣製程蒸氣或下游化學氣膠。
2. 輸送路徑可信：沉積出現在受影響供氣或先導路徑，而非無關外表面。
3. 運轉型態吻合：溫度、閒置、服務歷程、換油與受影響站位相關，且不依賴通用反應倍增規則。
4. 殘留物物理特徵一致：記錄黏膜、硬漆層或油粒混合沉積，並分開評估水、腐蝕、組裝劑及密封劣化。
5. 分析或受控比較支持：在決策值得時，用光譜、層析、熱分析、顯微鏡或適當方法連結殘留物與來源。

ISO 8573-5:2025 規定以加壓取樣及氣相層析量測壓縮空氣油蒸氣與部分有機溶劑（ISO 8573-5:2025，2025）。範圍比「所有油」窄；液態油、油氣膠與壁面沉積需要不同方法及位置。

最強漆膜診斷連結四張圖：什麼進入空氣、如何傳輸、沉積在哪裡，以及殘留物含什麼。缺一張圖就仍有替代原因。上游來源分析請見帶油指南。

沉積與潤滑變化如何提高啟動阻力？

Festo 說明兩狀態潤滑界線：某些氣動閥一旦使用含油壓縮空氣，就必須持續潤滑，因為加入的油可能洗去原廠基礎潤滑（Festo 氣動工作條件與標準，2026 年查閱）。過多或中斷供油都會改變摩擦。

軟膜會增加黏滯阻力或在閒置時變黏；微粒會橋接間隙、嵌入彈性體或刮傷閥孔；乾潤滑脂會限制先導元件；膨潤密封會增加接觸力；腐蝕會粗化表面或產生碎屑。這些機制可同時存在。

溫度與停留時間仍重要，但沒有通用倍數。高溫可能降低黏度，也加速部分劣化；低溫可能讓潤滑脂或密封變硬。長停留可能造成油膜排出、黏著接觸、固化、腐蝕或沉積硬化，方向與幅度取決於材料系統。

受控反應測試應：

• 量測兩方向命令到工作口升壓的時間。
• 區分冷啟動、穩溫、短停留及長停留。
• 記錄動態供氣、先導壓力、線圈電壓、排氣及循環率。
• 重複足夠事件以顯示離散，不只平均。
• 與相同完整代碼的新閥或良品在同迴路比較。

循環可能暫時釋放卡滯元件，卻不代表自我修復。它可能移動碎屑、恢復油膜或磨穿沉積，同時留下損傷。「十次循環後正常」應列入失效紀錄，不應列為驗收。模型專屬的乾燥空氣與供油決策請見無潤滑空氣影響指南。

卡滯失效後的空氣品質規格

ISO 8573-1:2010 定義微粒、水及油純度等級，個別供應商再規定產品所需等級與條件（ISO 8573-1:2010，2010）。不能把一款閥的等級直接套用全廠。

先查確切主閥與先導級資料表，記錄粒子等級或濾器精度、壓力露點或水上限、總油等級、允許潤滑劑、最低壓力、溫度及是否允許含油運轉。主閥與先導供氣不同時，兩者都要記錄。

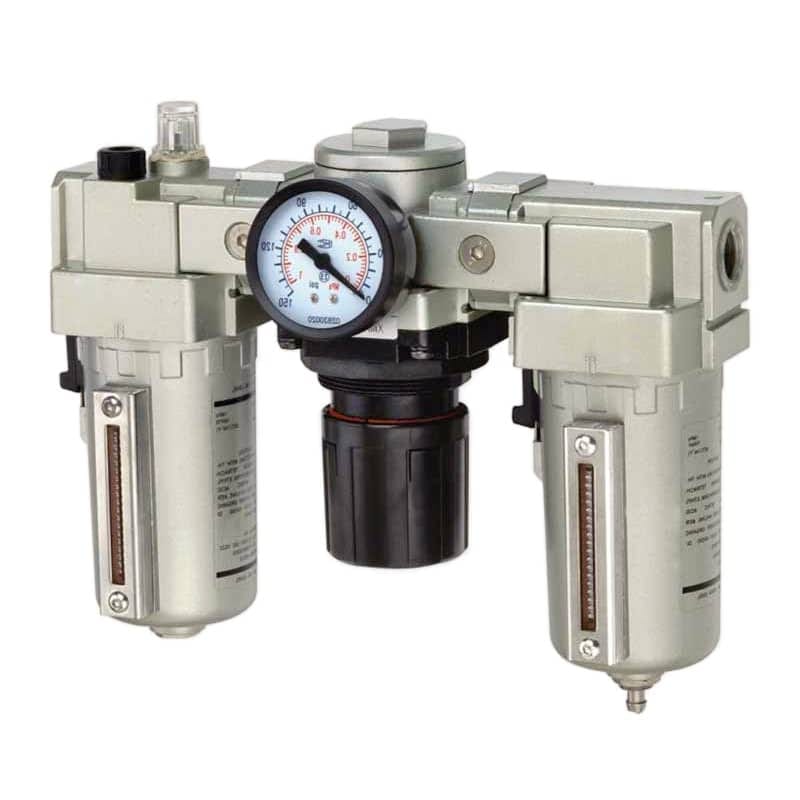

FRL 顯示三種不同功能。它存在不代表輸送空氣符合閥要求；仍須驗證濾芯等級、排水、流量、壓降、位置及油霧設定。

污染物或條件	應收集證據	矯正方向
固體微粒	濾器等級與狀況、下游粒子、配管碎屑、刮傷	清理來源、適當過濾、依核准程序沖洗
液態水	排水歷程、濾杯、低點積水、後冷卻器與分離器	修復分離及排水，防止液體帶入
水蒸氣	指定壓力與取樣點的壓力露點	正確選型及維護乾燥機
油氣膠	壓縮機與油霧器歷程、聚結級、下游取樣	控制來源與移除氣膠
油蒸氣或有機溶劑	進氣暴露、製程蒸氣、適當分析取樣	隔離來源並視需要吸附
過量或中斷潤滑	閥核准、油品、供油率與變更歷程	恢復製造商核准政策

室內相對濕度不能取代壓縮空氣管路壓力露點。空壓機房合格也不能證明經腐蝕儲氣筒、污染支線、故障油霧器或製程連接後仍潔淨。壓縮空氣品質標準指南提供 ISO 規格流程；驗收要求仍以閥手冊為準。

何時清潔、維修或更換閥？

OSHA 29 CFR 1910.147 對危險儲存或殘餘能量列出四種處理：釋放、斷開、約束或以其他方式使其安全（OSHA 1910.147，2026 年查閱）。線圈斷電不代表滯留空氣、懸吊負載、彈簧、真空或其他壓力源都已受控。

遵循機台能源控制與確切閥手冊。需受控供能的診斷必須有文件化方法、額定治具、防護、禁入控制、適當儀器及授權人員。不得鬆開帶壓接頭、拆閥芯或對帶壓總成加溶劑。

• 只有獲准時才清潔。 使用程序指定的液體、方法、零件、潤滑、潔淨度及復裝檢查。
• 用核准零件維修。 手冊有程序與準則時，更換指定匣件、密封套件、先導總成、線圈、墊片或消音器。
• 必要時更換完整閥。 密封小型閥、閥孔損傷、深刮痕、凸肩腐蝕、鍍層脫落、間隙不明或核准維修後重複失效通常應更換。
• 升級系統性證據。 多站或多歧管有相似殘留時，裝新閥前要調查上游。

通用超音波清洗、強溶劑沖洗、珩磨、拋光、研磨或重塗會改變間隙、去除處理層、損傷彈性體並消除原廠潤滑。工作台上移動順暢，不代表洩漏與切換仍合格。應以原故障的功能、壓力、電壓、溫度、停留、排氣與量測端點驗證，並在改變濾器、乾燥機、潤滑或閥設計後安排追蹤。

失效報告與更換 RFQ 應包含什麼？

SMC 故障排除表在同一迴路分開閥、先導、消音器、管路、速度控制、氣缸、導引及感測器檢查（SMC 基本氣動迴路故障排除表，2026 年查閱）。報告應保留相同系統脈絡：

• 機台、迴路、站位、製造商、完整型號、序號或批號、安裝日。
• 閥機能、常態、驅動、先導、接頭、線圈電壓、抑制與工作週期。
• 事件中的供氣、先導、工作口與排氣壓力，以及空氣與環境溫度。
• 處理配置、濾芯、露點或測試、排水、油霧器、潤滑劑及近期變更。
• 症狀方向、命令、手動結果、閒置、反應軌跡、洩漏、復發率及受影響數量。
• 清潔前照片、沉積與損傷位置、樣品、密封、濾器碎屑及實驗室結果。
• 每項診斷變更、時間與結果，區分暫時恢復與永久措施。
• 更換要求：接口、流量、壓力、溫度、洩漏、切換時間、介質品質、電氣、認證及環境防護。

更換代碼只能結束採購單；原因與證據紀錄才能防止同一路徑讓下一顆閥再次失效。現場程序請見氣動電磁閥故障排除，工程審查資料可由聯絡頁面提交。

閥芯卡滯常見問題：維護團隊應確認什麼？

ISO 8573-1 定義三類壓縮空氣污染物，但調查還須區分命令、先導、排氣、致動器負載、密封、潤滑與機械狀況。以下在證據支持前都把「卡滯」保留為量測症狀。

新氣動閥會卡滯嗎？

會。安裝碎屑、密封不相容、潤滑錯誤、儲存腐蝕、安裝變形、先導不足、排氣堵塞、電壓錯誤或製造損傷都可能使新閥無法切換。應先驗證迴路與型號要求，並保存證據供供應商審查。

棕色殘留物能證明閥內有漆膜嗎？

不能。它可能含壓縮機油、油霧器油、劣化脂、製程氣膠、腐蝕物、密封材料、清潔殘留或油中微粒。漆膜診斷需要可信來源、相符輸送路徑、已記錄位置，以及適合決策的分析或比較證據。

反覆循環能永久修復卡滯閥芯嗎？

不可靠。循環可能移動微粒、恢復油膜、磨穿沉積或暫時克服啟動摩擦。應記錄次數與反應變化，在規定停留後重複原測試並追查根因，不能把暫時恢復視為修復證明。

應以溶劑沖洗卡滯氣動閥嗎？

只有確切製造商程序核准該完整閥代碼的溶劑與方法時才可。未核准溶劑會使密封膨潤、溶解潤滑脂、侵蝕黏著劑或塑膠、移除鍍層並把碎屑帶入小通道。密封式或已損傷閥通常應受控更換。

哪個空氣品質數字能預防所有卡滯？

沒有通用等級。ISO 8573-1 分類微粒、水與油，但要求來自確切閥、先導級、製程與可靠度目標。空氣品質也不能修正低電壓、堵塞排氣、錯誤組裝、密封膨潤、刮傷或先導不足。

來源與技術參考資料

本分析使用 9 項主要標準、製造商文件與法規來源，涵蓋壓縮空氣污染、閥故障排除、潤滑沉積及危險能源控制。產品注意事項只說明證據路徑，不建立所有閥芯結構的通用上限。

出版者與作者資訊請見關於我們。提交技術修正或應用證據時，請透過聯絡頁面附上確切閥代碼、迴路狀態、實測壓力、電壓、空氣品質要求及照片。

1. ISO 8573-1:2010，壓縮空氣第 1 部：污染物與純度等級。擷取於 2026-07-22。
2. ISO 8573-4:2019，粒子含量測試方法。擷取於 2026-07-22。
3. ISO 8573-5:2025，油蒸氣與有機溶劑含量測試方法。擷取於 2026-07-22。
4. SMC，基本氣動迴路故障排除檢查表。擷取於 2026-07-22。
5. SMC VG300 系列操作手冊與故障排除。擷取於 2026-07-22。
6. SMC VFN NAMUR 介面電磁閥注意事項。擷取於 2026-07-22。
7. Festo，氣動工作條件與標準。擷取於 2026-07-22。
8. ASTM D7843-25e1，在役渦輪油中潤滑劑產生不溶性色體的量測。擷取於 2026-07-22。
9. OSHA 29 CFR 1910.147，危險能源控制。擷取於 2026-07-22。
