如何計算閥的電磁柱塞產生的力

Q: 應如何納入壓差？

對直動式閥座，先從壓力力等於壓差乘以有效閥座面積開始，並確認力的方向。使用有效閥座面積，不要使用接口螺紋面積。先導式閥需要不同的壓力平衡模型，因為電磁鐵可能只開啟小型先導孔，而不是主通道。

計算閥用電磁鐵芯的柱塞力可分成兩個階段。先估算每個相關氣隙的磁吸力，再把可用力與阻礙動作的彈簧、壓力、摩擦及動態負載比較。 熟悉的磁壓公式適合用於初步篩選，但實際的力－行程曲線通常需要量測資料或場模型。

這項區分很重要。計算可能預測關閉位置具有很大的力，卻漏掉開閥所需的起動力。極靴幾何、磁飽和、漏磁、線圈溫度與供電行為都會改變結果。

重點摘要

理想極面估算式為 $F_{\mathrm{ideal}} \approx B_g^2 A_{\mathrm{eff}}/(2\mu_0)$ 。

直動式閥還必須克服壓力、彈簧、摩擦與加速度負載。

COMSOL 說明 3 種實用的力計算方法：Maxwell 應力、拉力與虛位移。

應檢查完整行程內的力，尤其是初始氣隙位置。

電磁柱塞力實際代表什麼？

Bürkert 將 Type 6013 描述為最高 DN 6.0 的直動式柱塞閥，並提供快速吸合與降功率線圈選項（Bürkert Type 6013，擷取於 2026-07-22）。柱塞力是在指定電流、位置、溫度與磁路條件下可取得的電磁吸力，不是一個永久不變的額定值。

柱塞移動時，力會跟著變化。在開啟位置，主氣隙通常最大，磁路磁阻也最高。靠近閥座時，氣隙變小，電感不同，鐵芯可能更接近飽和。因此，結果應是一條力－行程曲線，而不是單一力值。

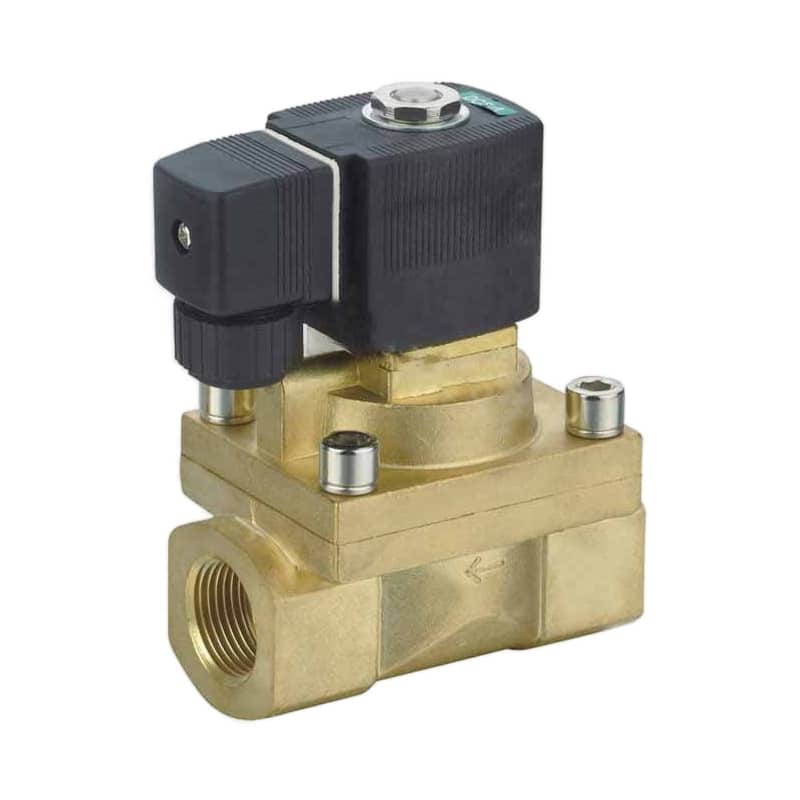

黃銅 2/2 膜片式電磁閥，展示計算前必須辨識的線圈、閥體及直動或先導力路徑

先定義力的作用位置：

初始或吸合位置：斷電時的氣隙，也是動作必須開始的位置。
行程中段位置：加速度、彈簧壓縮或流體力可能改變的點。
落座或保持位置：柱塞完成行程後的最小工作氣隙。

這個定義可以避免常見錯誤：拿關閉氣隙的磁力去比較開啟氣隙的負載。如需了解機構背景，請參閱氣動電磁閥如何將電氣指令轉換為氣流控制。

真正重要的力值，是整個要求動作中最小的正向裕量，而不是曲線上最大的數字。如果柱塞無法起動，再大的落座力也沒有實際價值。

柱塞在閥內必須克服什麼？

ASCO 將電磁閥分成 2 個功能單元：包含鐵芯的電磁鐵，以及具有一個或多個孔口的閥體（ASCO 工程資料，擷取於 2026-07-22）。可用的計算必須把第一個單元的電磁力，連接到第二個單元的機械與流體負載。

對直動式常閉閥，使用下列靜態開閥力預算：

F_{\mathrm{required}}(x) = F_{\mathrm{spring}}(x) + \Delta P \cdot A_{\mathrm{seat,eff}} + F_{\mathrm{friction}}(x) + F_{\mathrm{flow}}(x)

其中， $x$ 是柱塞位置， $\Delta P$ 是最差入口到出口壓差， $A_{\mathrm{seat,eff}}$ 是有效承受壓力的閥座面積。彈簧、摩擦與流體力項必須使用相同的方向正負約定。如果某項負載有助於開啟，應給它負號，不要默默丟掉。

在動態檢查中，加入移動質量與目標加速度：

F_{\mathrm{mag}}(x,t) - F_{\mathrm{required}}(x,t) = m\frac{d^2x}{dt^2} + c\frac{dx}{dt}

質量 $m$ 包括柱塞與所有耦合的移動零件。阻尼係數 $c$ 在簡化模型中代表隨速度變化的阻力。COMSOL 在建立瞬態電磁柱塞模型時，也使用相同的彈簧－質量－阻尼結構（COMSOL 線性柱塞模型，2015）。

負載項目	最少需要的輸入	常見錯誤
壓力負載	最差壓差與有效閥座面積	使用接口螺紋面積，而不是閥座面積
彈簧負載	整個行程的預壓與彈簧常數	只檢查自由狀態的彈簧力
摩擦	密封、導向、表面與溫度條件	把摩擦當成固定百分比
流體力	流向與閥幾何	高流量切換時忽略流體力
慣性	移動質量與所需加速度	用靜態力平衡預測反應時間

壓力力會隨有效面積增加。較大的接口標示不能證明該面積，因此應使用閥座圖或製造商的力資料。相關的壓差與氣動力指南說明為何只有入口壓力並不足夠。

磁壓公式何時有用？

Ansys 示範一個具有 650 匝、每匝 1 amp 的軸對稱電磁鐵模型，並明確假設沒有鐵芯飽和、外部漏磁可忽略（Ansys 電磁致動器教學，2025）。這些假設說明磁壓公式的適用位置：用於簡單且近似均勻氣隙的初步估算。

如果磁場大致垂直於平面極面，理想吸力為：

F_{\mathrm{ideal}} \approx \frac{B_g^2 A_{\mathrm{eff}}}{2\mu_0}

在此公式中：

$F_{\mathrm{ideal}}$ 是以牛頓表示的理想法向力。
$B_g$ 是工作氣隙中的磁通密度，單位為 tesla。
$A_{\mathrm{eff}}$ 是承載該磁通的有效極面積，單位為平方公尺。
$\mu_0$ 是真空磁導率；工程計算可近似使用 $\mu_0 \approx 1.256637 \times 10^{-6}\ \mathrm{H/m}$ 。

自 2019 年 SI 修訂後， $\mu_0$ 是量測值，不再是精確定義的常數。在採用新制時，NIST 報告其相對標準不確定度僅為 $u_r = 2.3 \times 10^{-10}$ ，遠低於實際閥件幾何與磁通分布的不確定度（NIST SP 330 第 2 節，2019）。

這個公式漏掉了什麼？它不會從線圈匝數與電壓計算 $B_g$ ，也不會自動包含邊緣效應、漏磁、錐形極面、多重氣隙、殘餘氣隙、非線性鋼材，或壓力與彈簧負載。請把答案視為單一工作點的理想磁吸力。

計算範例：估算理想極面力

使用 NIST 的工程用 $\mu_0$ 值，考慮一個平面圓形極面，直徑 $d = 10\ \mathrm{mm}$ ，模型氣隙磁通密度為 $B_g = 0.80\ \mathrm{T}$ （NIST SP 330 第 2 節，2019）。這些是說明用輸入，不是通用的閥額定值，結果也只是理想篩選值。

先把直徑換成公尺，再計算圓形面積：

A_{\mathrm{eff}} = \frac{\pi d^2}{4} = \frac{\pi (0.010)^2}{4} = 7.854 \times 10^{-5}\ \mathrm{m^2}

接著套用磁壓：

F_{\mathrm{ideal}} = \frac{(0.80)^2(7.854 \times 10^{-5})}{2(1.256637 \times 10^{-6})} \approx 20.0\ \mathrm{N}

這還不是閥的保證吸合力。假設最差位置的負載預算為 $F_{\mathrm{required}} = 12\ \mathrm{N}$ ，理想靜態裕量為：

M_F = F_{\mathrm{ideal}} - F_{\mathrm{required}} = 8\ \mathrm{N}

納入漏磁、飽和、線圈升溫、電壓公差、摩擦散布與製造公差後，8 N 的理想裕量可能完全消失。不要把它轉換成通用安全係數；應針對實際幾何計算最低電流下的力－行程曲線，並在硬體上驗證關鍵點。

上面的算術不需要場求解器；當假設的 $B_g$ 與 $A_{\mathrm{eff}}$ 已不再可辯護時，才需要場求解器。因此，真正的建模問題不是「我能不能除以 ${2}\mu_0$ ？」，而是「我是否充分了解氣隙磁場，足以使用這個簡化？」

為什麼簡單的電流－氣隙公式會失效？

同一個使用 650 匝的 Ansys 範例，也把無飽和與漏磁可忽略列為簡化假設；它同時用虛功與 Maxwell 應力計算力來比較（Ansys，2025）。因此，匝數－電流－氣隙公式是磁路模型，不是所有閥用電磁鐵的通用描述。

對一個主導且均勻的氣隙與線性磁性材料，粗略關係為：

F_{\mathrm{simple}} \approx \frac{\mu_0 N^2 I^2 A}{2g^2}

其中， $N$ 是線圈匝數， $I$ 是電流， $A$ 是理想極面積， $g$ 是主導氣隙。公式預測力與氣隙平方成反比，與電流平方成正比；但兩者都只在特定條件下成立。

為什麼預測可能失效？

鐵芯飽和：增加安匝數不再帶來成比例的磁通增加。
漏磁與邊緣效應：不是所有磁通都穿過預定極面，氣隙磁場在邊緣附近也不均勻。
多重磁阻：導管段、殘餘氣隙、非磁性套筒與接合處的磁阻，可能與主氣隙相當。
幾何改變：錐形極面與側向工作氣隙會產生平面面積模型漏掉的力分量。
電流不只由電壓決定：繞組升溫會使電阻上升，電感也會隨柱塞位置改變。

不能把磁芯磁導率直接當成力的倍增器。當鐵芯磁阻相對於氣隙磁阻已很小時，再提高相對磁導率可能幾乎沒有影響；在高磁通密度下，飽和反而可能成為主導因素。

這也是固定「邊緣效應修正係數」不安全的原因。依極面形狀與積分表面而定，邊緣效應可能以有利或不利的方式改變預期軸向力的有效磁場分布。

實際幾何的虛功與 FEA

海爾布隆大學的一篇論文，在 COMSOL 中記錄 3 種電磁鐵力方法：Maxwell 應力、Maxwell 拉力與虛位移（Vogel 與 Ulm，2011）。當力－行程曲線受到錐形極面、非線性材料資料、漏磁路徑或多個重要氣隙影響時，這些方法更合適。

對以定電流驅動的線性磁系統，磁共能給出：

F_x(I,x) = \left.\frac{\partial W_m'(I,x)}{\partial x}\right|_I

如果電感 $L(x)$ 描述位置依賴性，則變成：

F_x(I,x) = \frac{I^2}{2}\frac{dL(x)}{dx}

COMSOL 對由磁能計算的力，也提出相同的電感梯度關係（COMSOL 微分電感，2017）。這說明，線圈的電感－位置資料可能比名義瓦數更有用。

方法	最適合的用途	主要限制
磁壓	單一簡單氣隙的快速篩選	需要可辯護的局部氣隙磁場與有效面積
集總磁阻模型	早期匝數、氣隙與幾何研究	漏磁、飽和與複雜極面會降低準確度
虛功或共能	由能量隨位置的變化求力	需要可靠的場模型或電感模型
Maxwell 應力積分	實際幾何的詳細受力	對網格、材料資料、邊界與積分設定敏感
實體力－行程測試	製成單元的最終驗證	只適用於已測試的公差與條件

用理想公式篩選概念，用虛功或 Maxwell 應力建模實際幾何，再以實體測試核准工作範圍。方法依據：Ansys 與 COMSOL 電磁鐵力文件。

建立從斷電氣隙到落座殘餘氣隙的位置掃描。用最低工作電流、名義電流及允許的短時峰值電流重複掃描。對電壓驅動的 DC 線圈，應耦合電氣與熱模型，避免把繞組電阻固定在室溫值。

兩種獨立的力計算方法，比多保留一位小數更有價值。Ansys 在電磁鐵範例中比較虛功與 Maxwell 應力結果；兩種方法一致，可作為模型檢查，不一致則指向網格、邊界或積分表面的問題。

應如何檢查吸合力與保持力？

Texas Instruments 的 DRV110 使用 2 個受控電流等級：用於閥啟動的快速上升峰值，以及用於降低功耗與熱耗散的較低保持值（TI DRV110，擷取於 2026-07-22）。這種控制策略區分了吸合電流與保持電流，但不能建立吸合力與保持力之間的通用比例。

吸合力是起始位置與電流波形下可取得的磁力。應將它與彈簧預壓、壓力負載、靜摩擦，以及在峰值電流計時結束前完成行程所需的加速度比較。

保持力是柱塞抵達落座或指令位置後可取得的力。較小的殘餘氣隙通常會提高磁吸力，因此所需保持電流可能較低。但它仍必須超過復歸彈簧、壓力、振動，以及使密封或先導元件保持位置所需的任何力量。

只靠線圈瓦數可以推算兩者嗎？不行。同一名義功率可能對應不同匝數、線阻、電感、極面幾何、行程、材料與熱狀態。應使用電流、位置及力－行程資料。

對電壓驅動的 DC 線圈，先從以下關係開始：

I(T) = \frac{V_{\mathrm{coil}}}{R(T)}

隨著銅繞組溫度升高，電阻 $R(T)$ 上升，電流與力裕量可能下降。請檢查線圈端子的最低允許供電電壓，並納入配線與驅動器損失，以及穩定後繞組電阻的最高值。如果切換時間很重要，電磁閥響應時間量測指南說明為何必須分別量測電流上升與機械行程。

AC 線圈需要依製造商資料確認電流、遮蔽環、頻率、湧入與保持值。不要套用 AC 與 DC 力的固定百分比。另一份AC 與 DC 電磁線圈比較說明這項電氣差異。

實用的電磁柱塞力計算流程

COMSOL 論文中的 3 種力方法，以及 Ansys 的 2 方法比較，指向一個分階段流程：先用簡單公式篩選，再建立實際力－行程曲線模型，最後驗證硬體（Vogel 與 Ulm，2011；Ansys，2025）。每個階段都應減少一項已命名的不確定性，而不是產生沒有依據的「準確度」百分比。

依我們的經驗，一頁式力－行程工作表比單一標題力值更有用。它能讓磁性假設、閥負載、電氣限制與測試條件出現在同一份決策紀錄中。

定義閥狀態。記錄直動式、半直動式或先導式；常開或常閉行為；行程；閥座直徑與流向。直動式與先導式閥指南有助於辨識柱塞實際移動的負載。
建立反向力預算。依有效閥座面積計算壓力負載，加入整個行程的彈簧力，並記錄摩擦、流體力、慣性與方向假設。
設定電氣限制。使用線圈端子最低電壓、熱態電阻、驅動器電流限制、工作週期與峰值電流持續時間。不要用銘牌功率代替實際電流。
執行理想磁力篩選。只有在氣隙磁通密度與有效面積可辯護時，才使用磁壓。只有在磁阻假設仍成立時，才使用簡單的匝數－電流－氣隙關係。
產生力與位置的關係。使用帶非線性材料曲線、實際殘餘氣隙、漏磁空間與足夠網格細化的虛功或 Maxwell 應力方法。
比較每個位置的力與負載。設計裕量必須保持正值，直到完成所需加速度與完整行程。
測試最小與最大條件。在低電壓、熱線圈、最差壓差、公差極限，以及清潔與預期使用狀態下量測電流和力或動作。
調查差異。會「喀」一聲但不通氣的閥，可能是機械、先導壓力、污染或排氣問題，不一定是線圈力不足。更換線圈前，先使用電磁閥故障排查流程。

最終設計紀錄應寫成力－行程工作包絡，而不是單一名義力值。請納入電流波形、線圈溫度或電阻、供電公差、壓差、彈簧公差與驗收測試。這份紀錄能讓日後替換與故障分析更容易。

常見問題：工程師應檢查電磁柱塞力的哪些內容？

COMSOL 的比例電磁鐵論文比較 3 種計算方法，Ansys 則在一個致動器模型中檢查 2 種方法（Vogel 與 Ulm，2011；Ansys，2025）。實務上的重點，是依幾何與風險匹配計算力度，再在實際吸合條件下驗證力裕量。

B²A/(2μ₀) 是所有電磁鐵的實際力嗎？

不是。它是針對近似均勻、垂直於有效極面的磁場所作的理想磁壓估算，不會自動包含漏磁、邊緣效應、飽和、錐形極面、多重氣隙、彈簧負載、壓力負載或摩擦。應使用量測的氣隙磁通或場解，再驗證結果。

為什麼吸合力通常是限制性檢查？

吸合從斷電位置開始，工作氣隙通常最大，還必須克服靜摩擦。柱塞也必須在峰值電流區間結束前完成加速。請用最低電流下的磁力與完整起動負載比較，不要用較高的落座力取代它。

只用線圈瓦數可以計算柱塞力嗎？

不能。瓦數不能定義匝數、電流、電感、極面幾何、氣隙、材料飽和或位置。即使是 DC 線圈，熱態電阻也會改變電壓驅動下的電流。請使用指定電流與溫度下的力－行程曲線，以及線圈的峰值、保持、工作週期與電壓限制。

應如何納入壓差？

對直動式閥座，先從 $F_{\mathrm{pressure}} = \Delta P \cdot A_{\mathrm{seat,eff}}$ 開始，並確認力的方向。使用有效閥座面積，不要使用接口螺紋面積。先導式閥需要不同的壓力平衡模型，因為電磁鐵可能只開啟小型先導孔，而不是主通道。

什麼時候需要 FEA？

當漏磁、非線性鋼材、錐形或階梯極面、多個氣隙、移動邊界或緊迫的力裕量使集總模型不可靠時，應使用 FEA。掃描完整行程與相關電流，盡可能比較 Maxwell 應力與虛功，進行網格檢查，並以實體量測驗證選定點。
