閥污染失效分析是把故障閥的症狀、內部幾何、殘留物、空氣品質資料與運轉歷程，對應到可信失效機制的過程。污染物尺寸很重要，但單一微米值不能證明閥究竟是卡住、侵蝕、洩漏，還是失去先導流量。
為什麼相同污染報告可能伴隨不同失效？能通過一種閥主流道的微粒，可能卡在另一種閥的先導通道、干擾滑動密封，或停留在提升閥座上。濃度、硬度、形狀、水分、油膜、壓力與流速也都會改變結果。
重點摘要
- ISO 12500-3 界定兩個粒狀污染物濾器測試範圍，而不是通用閥失效區間。
- 必須把粒徑與所選閥的工作幾何及實體證據比較。
- 濾器微米標示不包含水、油、效率、壓降或負載後狀態。
- 清潔或更換故障閥前，先保存殘留物。
污染物尺寸對閥失效真正代表什麼？
粒徑只是診斷變數，不是獨立失效上限。ISO 12500-3 界定兩個濾器測試範圍：大於 0.01 μm 且小於 5 μm 的細粒範圍，以及 5 μm 至 40 μm 的粗粒範圍。這些範圍描述濾器測試，並非保證造成閥損傷的閾值（ISO 12500-3，2009）。
只有連結下列四個問題後，粒徑結果才有用：
- 樣品取自哪裡？ 空壓機房空氣、支線主管、閥入口、濾杯及從故障閥座取出的殘留物，代表不同邊界。
- 有多少微粒？ 一塊大切屑與數百萬顆細粒即使報告含相同最大尺寸，也可能形成完全不同的證據。
- 微粒由什麼構成？ 硬金屬屑、軟密封碎片、管垢、乾燥劑粉塵、黏性漆膜與液滴，和表面的作用方式不同。
- 哪個部位失去功能？ 先導節流、閥芯凸肩、彈性體閥座、膜片洩放通道及排氣消音器各有不同失效路徑。
維護討論常用的原始粒徑區間仍可用來描述假設。細粒可能進入小通道或造成表面磨耗；較大微粒可能卡在閥座或阻塞節流處。但在實體證據吻合前，這些說法都不是診斷。
最有用的是局部尺寸比較：把觀察到的微粒群與真正失效的閥特徵比較。型錄微米數屬於空氣或濾器規格；根本原因結論則屬於實際失去功能的先導口、閥座、滑動介面、密封件或排氣路徑。
上游預防與 ISO 空氣純度規劃請參考另一篇防止氣動控制閥污染指南。本文只處理失效分析。
為什麼閥幾何會改變失效模式？
閥幾何會改變污染物可到達的位置及中斷運作的方式。ISO 8573-4 要求同時考慮微粒尺寸與數量濃度，也涵蓋取樣限制及不確定度。這項量測範圍解釋了為什麼單一「最大微粒」值不能代表所有暴露或內部間隙（ISO 8573-4，2019）。
五種幾何特徵應分開檢查：
- 滑動介面：閥芯與閥孔仰賴順暢軸向運動及跨凸肩的受控洩漏。乾燥微粒、黏性沉積物、毛邊或不相容潤滑劑會增加摩擦或刮傷滑動面。
- 閥座與提升閥：密封線上的微粒會使閥略微開啟、造成內漏或在軟閥座留下壓痕。閥仍可能正常切換，卻無法通過洩漏要求。
- 先導通道：小型控制路徑可能在主流道尚未明顯受阻前就失去訊號。症狀可能像線圈無力、先導壓力低或反應慢。
- 膜片洩放路徑：先導式膜片閥依賴壓力平衡與受控洩放路徑。阻塞會使其無法開啟、延遲關閉或停在中間狀態。
- 排氣硬體：負載過高的消音器或受污染排氣通道會提高背壓，讓切換或氣缸運動變慢，即使供氣口沒有碎屑。
因此，「微粒大於間隙」過度簡化。有些閥使用會變形的彈性體密封；有些微粒成團進入；黏性殘留物會黏住小粒子，逐步形成較大沉積物。硬粒可能在一次切換中刮傷表面，軟粒則可能受壓變形後通過而不留永久損傷。
滑閥與提升閥設計比較更詳細說明功能差異。失效分析應從實際結構開始，而不是從通用閥圖示開始。
不同氣動閥類型如何回應污染？
閥型會改變暴露方式，但沒有任何系列適用單一通用微米上限。Parker 建議在 Isys H3 閥附近使用額定 5 μm 濾器，並稱異物是重大故障原因；Festo 則說明空氣處理的 40 μm 與 5 μm 標準過濾級。兩者都是特定產品情境，不是通用排名（Parker；Festo）。
| 閥結構 | 污染敏感部位 | 早期症狀 | 較強確認證據 |
|---|---|---|---|
| 滑閥式方向控制閥 | 閥芯凸肩、閥孔、動態密封、先導級 | 切換慢、不完整或間歇卡滯 | 定向刮痕、黏膜、凸肩或先導通道碎屑 |
| 提升閥或閥座式閥 | 狹窄密封線與復位機構 | 內漏或無法密封 | 微粒壓痕、軟閥座損傷、密封線碎屑 |
| 先導式閥 | 先導節流、排放口、小控制容積 | 供壓足夠但主級不切換 | 主級先導壓力消失或緩慢；控制路徑有殘留物 |
| 膜片閥 | 洩放路徑、先導閥座、膜片密封區 | 延遲開關或開啟不完整 | 洩放路徑堵塞、膜片損傷、先導閥座污染 |
| 針閥或單向流量控制閥 | 可調節流與止回旁通 | 氣缸速度改變或運動不對稱 | 針口碎屑、止回受限、元件前後壓力改變 |
| 比例閥 | 計量邊、先導級、回授或內部電子外殼 | 死區、漂移、反應慢、輸出不一致 | 命令、壓力與流量軌跡加內部檢查 |

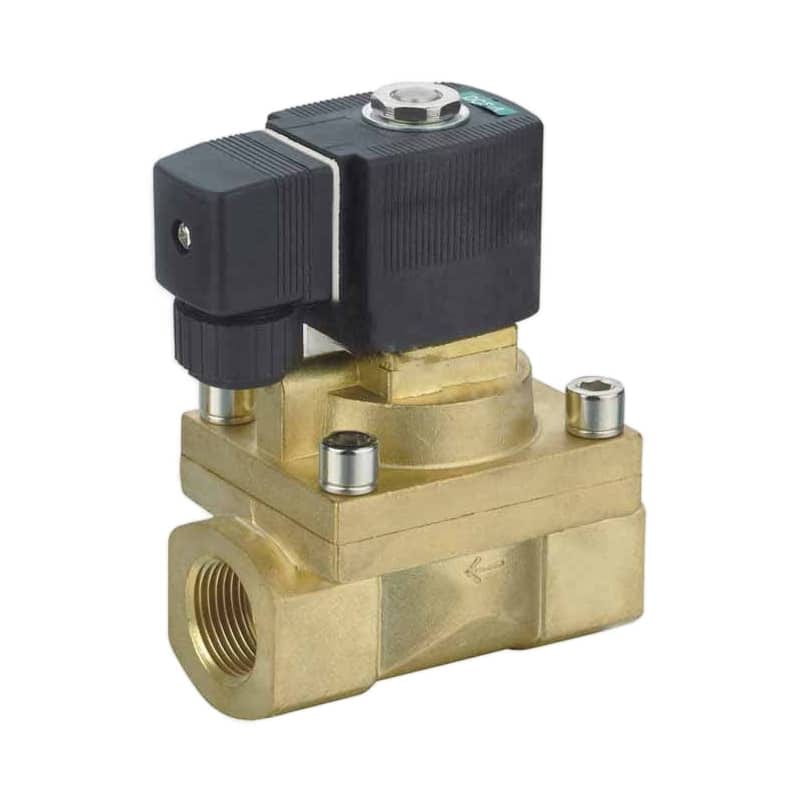

即使主接口看起來很大，先導式膜片閥仍可能在先導閥座或洩放路徑失去功能。追查污染時應使用確切產品剖面圖與手冊。
直動式閥少一個先導級，但仍可能卡住、洩漏或發生電氣故障。比例閥可能更嚴格，因為應用在意細微輸出變化；但「較敏感」仍須連結製造商規定的空氣品質、反應測試及允收公差。比例閥指南區分閥輸出與完整閉迴路運動。
先導式設計應在故障事件中量測先導口壓力。FRL 的供壓不能證明先導路徑已充填或排放。先導式閥指南說明訊號路徑。
哪些證據可區分卡滯、堵塞、侵蝕與洩漏？
失效模式應依可觀察證據區分，而不是按四個任意微米區間。CAGI 列出 10 種常見壓縮空氣污染物，包括鏽蝕、管垢、大氣灰塵、各種水、各種油及微生物。多種污染可能同時存在，所以粒子計數器不能單獨辨識每一種殘留物或來源（CAGI 資源庫，2026）。
卡死或卡滯
閥抗拒或無法完成機械運動。先確認命令與先導壓力，再尋找刮痕、材料轉移、毛邊、密封膨潤、黏性漆膜、乾燥殘留物，或依維修程序無法自由移動的閥芯。線圈故障、低電壓或先導訊號弱都可能模仿污染。
通道堵塞
受影響路徑的導流能力降低，常見於先導節流、洩放通道、針閥設定或消音器。事件發生時比較可疑路徑前後壓力。若未記錄位置就清除碎屑，會破壞沉積物與堵塞功能之間最強的連結。
侵蝕或磨粒磨耗
磨耗是漸進表面損失，不只是出現小微粒。應尋找定向刮痕、變圓的計量邊、洩漏改變、流量改變、嵌入碎屑及上游相符材料。沒有服務歷程或先前量測時，單次拆解無法建立磨耗率。
閥座洩漏或密封損傷
閥到達命令狀態，卻無法隔離接口或保壓。檢查密封線有無微粒壓痕、割傷、凹痕、膨潤、硬化或化學損傷。錯誤組裝、過壓、不相容介質或彈簧磨損也會洩漏，因此殘留物必須與損傷型態一致。
依我們檢視氣動故障的經驗，過早清潔閥是最容易避免的證據損失。溶劑接觸元件前，應拍攝兩個接口、記錄故障狀態、保留濾芯與殘留物並標記方向。沉積位置通常比沒有位置歷程的後續實驗室粒徑報告更有用。
如何量測微粒污染？
應使用符合問題的量測方法。ISO 8573-4 報告微粒尺寸與數量濃度，ISO 8573-8 則涵蓋固體微粒質量濃度。兩項結果不能互換；兩份標準都涵蓋取樣、方法限制、評估、不確定度及報告（ISO 8573-4；ISO 8573-8）。
先指定位置及運轉狀態。實用取樣點包括空壓機房出口、配氣主管末端、閥組正上游、末端濾器前後，以及故障元件本身。記錄壓力、溫度、流動狀況、日期、機台狀態與近期維護。
粒子計數回答取樣空氣點的各尺寸區間有多少微粒，但不會自動辨識材料、硬度、形狀或來源。若來源身分重要，可能需要顯微鏡、光譜、磁性反應、殘留物化學分析，以及與上游材料比較。
拆解樣品回答不同問題。它顯示一個元件內累積或卡住的物質，但回收程序會造成偏差。大碎屑容易看見，細粒可能留在油膜中；溶劑可能溶解漆膜；棉棒可能加入纖維。必須記錄回收方法。
接受報告前應詢問：
- 樣品是否代表故障時的運轉條件？
- 取樣管線是否潔淨、已吹掃且適合該粒徑範圍？
- 冷凝或蒸發是否改變樣品？
- 結果是數量濃度、質量濃度，還是殘留物組成？
- 是否陳述不確定度，並在適用時進行空白或背景檢查？
- 結果能否連結到故障閥入口或內部證據？
空氣取樣與拆解分析建立因果關係的不同部分。入口取樣顯示暴露；拆解顯示滯留或損傷。若兩者在濾器或閥特徵正確一側辨識出相容材料，來源到失效的論證會比單一結果強得多。
過濾規格應包含哪些資料？
可辯護的濾器規格不能只有一個微米數。ISO 12500-3 使用兩個粒徑測試範圍評估壓縮空氣粒狀污染物濾器，並把結果視為型式試驗。Festo 也提醒，若未分級移除大微粒，精細過濾會快速負載並增加壓降（ISO 12500-3；Festo）。
至少指定：
- 過濾等級及其依據的標準或製造商定義
- 依粒徑列出的去除效率或額定性能
- 測試流量、入口壓力、溫度及污染條件
- 清潔壓降與允許的負載後壓降
- 實際工作點的修正流量能力
- 濾杯、排水及差壓指示
- 濾芯使用上限與更換準則
- 指定使用點要求的 ISO 8573 微粒、水及油等級
「絕對」與「標稱」本身仍不足，其意義取決於供應商測試方法與所述效率。絕對與標稱濾器精度指南說明如何比較實際性能定義，而不是只看標籤。

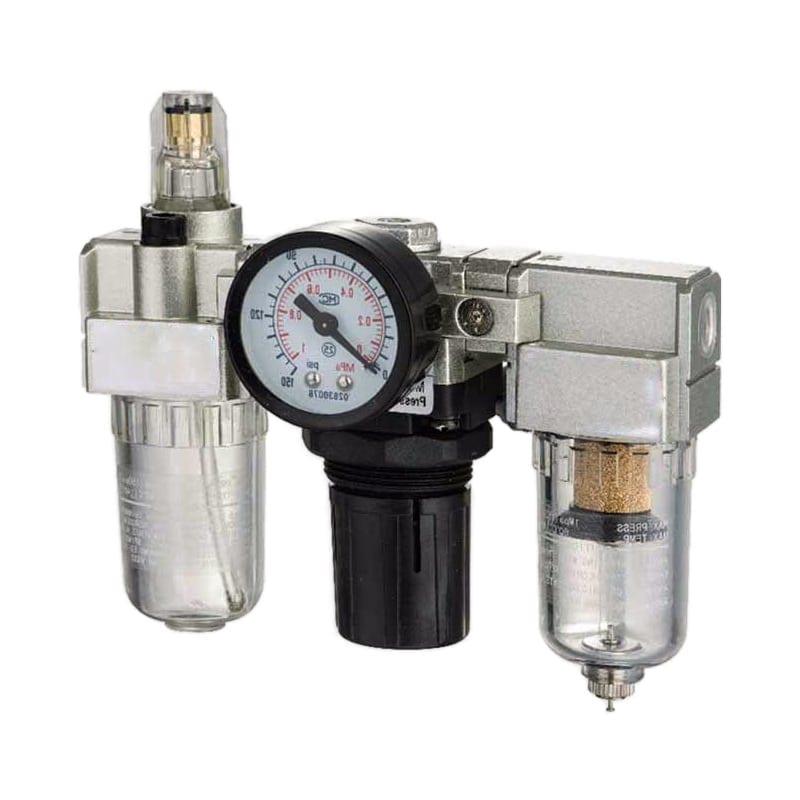

使用點 FRL 可移除額定微粒並調整壓力，但不能自動控制水蒸氣、油蒸氣、每一種氣膠或下游產生的污染。潤滑方式必須符合閥製造商政策。
ISO 8573-1 把微粒、水與油分成三套純度分類。粒狀濾器不能設定壓力露點，乾燥機也不能取代末端粒狀濾器。若證據涉及水或油氣膠，請檢視 ISO 壓縮空氣品質指南與聚結濾器指南。
通用孔口與管損計算不能取代產品特定的濾器效率、修正流量、負載後壓降及空氣純度資料。選型必須使用製造商在實際工作條件下的測試性能。
六步驟閥污染失效分析
採用保護證據再改變硬體的六步驟程序。ISO 8573-4 要求粒子結果報告考慮取樣及量測限制，所以程序必須讓微米資料與位置、運轉狀態及不確定度一起保存（ISO 8573-4，2019）。
- 凍結故障狀態。 記錄命令、線圈電壓、先導壓力、供壓、下游壓力、時間、溫度、負載及機台狀態。若反覆切換可能移動證據或造成危害，就不要操作。
- 區分污染與相似故障。 驗證配線、訊號時間、最低先導壓力、排氣背壓、致動器卡滯及機械連鎖。濾器看起來很髒，不代表閥失效必然有相同原因。
- 繪出污染邊界。 檢查末端濾器、排水、乾燥機狀態、配氣支線、近期配管施工、排氣環境，以及可能逆向遷移的下游來源。
- 保存並檢查閥。 拍攝接口與方向，依製造商安全拆解程序作業。分開收集乾碎屑、油膜、密封碎片及損傷零件，並記錄每件樣品位置。
- 量測正確性質。 空氣微粒群使用數量濃度，適用時使用質量濃度，來源辨識則使用材料分析。只有取樣方法相容時，才比較上游空氣、使用點空氣、濾器殘留物與閥殘留物。
- 驗證矯正措施。 依許可更換或清潔故障元件並矯正來源，再於相同工作條件重複壓力、功能與空氣品質檢查。應追蹤是否復發，而不是一次乾淨循環就宣告成功。
矯正措施應針對什麼？若碎屑只在下游配管維修後出現，增加更細的空壓機房濾器可能無效。若入口空氣與閥殘留物都有相符乾燥劑粉塵，乾燥機後置濾器更可疑。若閥很乾淨但先導壓力崩落，應先修正控制路徑。
閥污染常見問題
以下五個回答分開處理粒徑、量測、過濾與根本原因。ISO 12500-3 把壓縮空氣粒狀濾器測試分成兩個尺寸範圍，ISO 8573-4 與 ISO 8573-8 則區分數量濃度及質量濃度。它們都沒有規定可破壞所有閥的通用粒徑（ISO 12500-3）。
哪種粒徑對氣動閥最危險？
沒有通用最危險尺寸。風險取決於微粒濃度、形狀、硬度、水分或油膜、流速，以及必須移動或密封的幾何。判定失效機制前，應比較實測微粒與所選閥的先導通道、閥座、滑動介面及製造商空氣品質要求。
小於閥間隙的微粒仍會造成損傷嗎？
會。較小微粒可在滑動介面循環、累積於潤滑劑或黏性殘留物中、促成磨粒磨耗或聚集成沉積物。反之，較大的軟微粒可能變形後通過。尺寸必須搭配材料、濃度、表面證據、洩漏、運動症狀及實際閥結構解讀。
5 μm 濾器能保護所有氣動閥嗎？
不能。Parker 與 SMC對特定閥系列建議 5 μm 過濾，但這不是通用要求。應確認確切閥手冊、濾器效率定義、修正流量、壓降、水與油限制、潤滑政策，以及末端濾器下游產生的污染。
只有差壓升高時才要更換濾器嗎？
不是。差壓有助判斷粒狀污染負載，但不能直接證明出口空氣純度或剩餘吸附能力。應把製造商使用上限與差壓、濾芯年齡、排水性能、濾杯狀況、空氣品質量測，以及油、水、化學品或異常污染事件的暴露一起評估。
如何證明污染造成閥失效？
記錄故障狀態、排除電氣與壓力故障、按位置保存殘留物，並比較使用點空氣與失效部位。最強結論會連結暴露、材料身分、可信閥機制、相符實體損傷及成功的矯正後測試。看得見髒污只證明存在污染，不能單獨證明因果。
工程結論
可靠失效分析分開處理三個問題：什麼污染到達閥、哪個內部部位失去功能，以及矯正措施是否消除原因。ISO 8573-1 同樣把微粒、水與油分成獨立純度分類，再次說明一個微米標示不能定義完整空氣狀況（ISO 8573-1，2010）。
從確切症狀與閥結構開始。保存故障狀態、確認命令及先導條件、記錄殘留物位置並選擇相容量測方法，之後才讓粒徑影響診斷。
設計對策可能是分級過濾、使用點濾器、改善排水、修理乾燥機、潔淨組裝、改變配管、保護排氣、使用相容潤滑，或選用更適合環境的閥。正確選擇遵循證據，而不是通用的 5、10、25 或 40 μm 規則。
