Aggiornamenti per macchinari tessili: soluzioni pneumatiche resistenti alla lanugine

La resistenza alla lanugine non è una capacità nominale universale dei cilindri. Un aggiornamento affidabile di un macchinario tessile comincia individuando dove le fibre raggiungono superfici mobili, guide, scarichi e guarnizioni. Poi collega ogni percorso di contaminazione a una contromisura specifica del modello e dimostra la scelta con carico, velocità, corsa e intervallo di pulizia reali della macchina.

Punti chiave

• I limiti OSHA di 0.2-0.75 mg/m³ per la polvere di cotone proteggono i lavoratori; non classificano i componenti pneumatici.
• Un raschiatore, un tubo chiuso o un filtro dell'aria controllano un percorso di contaminazione, non l'intero assieme.
• Richiedere dati esatti del modello e confrontare perdite, velocità, tempo di pulizia e guasti durante una prova di produzione controllata.

Non esiste una scorciatoia onesta. Un cilindro descritto come «per impieghi gravosi» può lasciare esposto un cuscinetto di guida, mentre un tubo in pressione sigillato può avere un carrello esterno che trattiene le fibre. La domanda utile non è se un componente suoni resistente alla lanugine, ma se l'assieme completo installato controlli i percorsi di contaminazione presenti in quella posizione del macchinario tessile.

Perché la lanugine tessile mette in crisi l'hardware pneumatico standard?

Lo standard OSHA vigente sulla polvere di cotone stabilisce limiti su otto ore di 0.2 mg/m³ per la produzione di filato, 0.5 mg/m³ per specifici lavori nei locali degli scarti e 0.75 mg/m³ per imbozzimatura e tessitura. Sono limiti di esposizione dei lavoratori, non valori nominali dei cilindri, ma dimostrano che le condizioni di polvere tessile variano in modo sostanziale in base al processo (OSHA, Cotton Dust Standard, consultato nel 2026).

I guasti iniziano quando il percorso locale della contaminazione non coincide con il progetto del componente. Gli steli esposti raccolgono fibre. A ogni corsa di ritorno, un cilindro convenzionale può trascinare il materiale libero verso il raschiatore, dove i depositi compatti aumentano l'attrito, danneggiano il bordo di pulizia e tengono particelle abrasive contro la superficie dello stelo. Il disallineamento concentra ulteriormente la pressione di contatto e accelera l'usura.

Valvole e accessori hanno percorsi di esposizione diversi. Un silenziatore può caricarsi di fibre, uno scarico aperto può rimettere in movimento la lanugine depositata e un involucro può surriscaldare un solenoide se la ventilazione viene ridotta senza verificare la temperatura della bobina. Tubi, raccordi, sensori, portacavi e comandi manuali creano inoltre mensole dove le fibre si accumulano.

Non diagnosticare ogni attuatore lento come «lanugine dentro il cilindro». Misurare prima. Confrontare pressione a monte, pressione a valle, temporizzazione del comando, tempo di corsa e perdite prima di aprire l'attuatore. La guida indipendente alla diagnosi dei guasti dei cilindri pneumatici spiega come distinguere la contaminazione da portata limitata, ammortizzazione insufficiente, disallineamento e usura delle guarnizioni.

Quali percorsi di contaminazione deve controllare un aggiornamento?

ISO 8573-1 classifica la contaminazione dell'aria compressa in particelle, acqua e olio, ma la lanugine ambientale su uno stelo o un carrello è esterna a quella classificazione della qualità dell'aria. La distinzione è importante. Un aggiornamento per il tessile richiede due verifiche: l'aria che entra nel circuito pneumatico e le fibre che raggiungono il componente dall'ambiente della macchina (ISO 8573-1, 2010).

La guida generale al controllo della contaminazione nelle fabbriche polverose tratta controllo alla fonte, trattamento dell'aria di alimentazione e ingresso di contaminanti durante la manutenzione in diversi settori. La lanugine tessile si comporta diversamente. Qui l'obiettivo più circoscritto è seguire le fibre flessibili attorno a steli, carrelli, guide, scarichi e interventi frequenti di pulizia.

Considerare l'installazione come cinque percorsi di contaminazione collegati:

1. Ingresso dalle superfici mobili. Steli, raschiatori, guide lineari, cuscinetti e giochi del carrello possono raccogliere o compattare fibre. Verificare la direzione del movimento e se un getto di pulizia spinga semplicemente la lanugine più in profondità nel meccanismo.
2. Alimentazione pneumatica. Particelle interne, acqua liquida e olio possono danneggiare le guarnizioni o creare depositi appiccicosi anche quando l'esterno del cilindro appare pulito. Specificare la qualità dell'aria al punto d'uso.
3. Scarico della valvola. Il flusso di scarico può rimettere in sospensione le fibre depositate o intasare un silenziatore esposto. Uno scarico remoto può aiutare, ma una tubazione aggiuntiva può creare contropressione e rallentare l'attuatore.
4. Ritenzione sulle superfici. Fissaggi incassati, etichette, feritoie dei sensori, pellicole di grasso e rivestimenti danneggiati creano punti in cui la lanugine resta dopo la pulizia ordinaria.
5. Ingresso durante la manutenzione. Aprire protezioni, sostituire guarnizioni, applicare lubrificante o usare utensili contaminati può introdurre più detriti della produzione normale.

Una singola funzione non può chiudere tutti e cinque i percorsi. Per esempio, un raschiatore per impieghi gravosi può proteggere l'interfaccia dello stelo, ma non pulisce una guida e non corregge l'aria compressa umida. Un filtro al punto d'uso controlla il percorso di alimentazione, ma non impedisce alle fibre sospese nell'aria di raggiungere l'esterno dell'attuatore.

Ispezionare entrambi i lati. Per l'alimentazione, usare la guida alla qualità dell'aria ISO 8573-1 per specificare separatamente particelle, acqua e olio. Per la parte meccanica, documentare ciò che i tecnici trovano davvero durante la pulizia: lanugine libera, fibre compattate, depositi legati all'olio, corrosione, rigature o labbri del raschiatore danneggiati.

Quali caratteristiche del cilindro migliorano davvero la resistenza alla lanugine?

Il catalogo SMC XC4 resistente alla polvere separa i progetti in base alla dimensione della polvere sottoposta a prova: 20-50 µm per una versione con due trattenitori del lubrificante, 30-100 µm per un raschiatore per impieghi gravosi più trattenitore e 50-100 µm per una versione con raschiatore. Gli intervalli sono dati di selezione specifici del modello, non una classificazione universale della lanugine tessile (SMC, Dust Resistant Cylinder XC4, consultato nel 2026).

I dettagli contano. Questo esempio mostra come deve essere un'evidenza utile: il fornitore indica costruzione, intervallo delle particelle, alesaggi disponibili, intervallo di velocità, intervallo di temperatura e limitazioni. Al contrario, etichette come «industriale», «sigillato» o «a bassa manutenzione» non identificano ciò che è stato provato.

Per un cilindro con stelo, esaminare queste opzioni in ordine:

• Raschiatore per impieghi gravosi o metallico: utile quando fibre secche o particelle abrasive raggiungono lo stelo. Verificare se raschiatore e guarnizione dello stelo sono sostituibili e se l'opzione modifica pressione minima o attrito.
• Copristelo o soffietto: isola una parte maggiore dello stelo, ma la copertura richiede spazio per comprimersi e non deve sfregare contro le protezioni. Anche le pieghe possono trattenere fibre, quindi l'accesso per la pulizia resta importante.
• Stelo inox o rivestito: può migliorare resistenza alla corrosione o all'usura, ma un rivestimento non impedisce alla lanugine di raggiungere un raschiatore danneggiato.
• Guida esterna: elimina il carico laterale dallo stelo del cilindro e trasferisce i momenti attraverso elementi progettati per sostenerli. È importante perché il carico laterale modifica il contatto della guarnizione, aumenta l'attrito della guida e può trasformare un problema di contaminazione gestibile in una rapida usura meccanica.

Verificare prima il percorso del carico. Leggere la guida ai guasti da carico laterale prima di scegliere un raschiatore più robusto come unica soluzione. Se lo stelo esistente mostra rigature su un solo lato o il carico si torce durante il movimento, correggere guida e allineamento prima di modificare l'hardware di tenuta.

Dove si collocano i cilindri magnetici senza stelo?

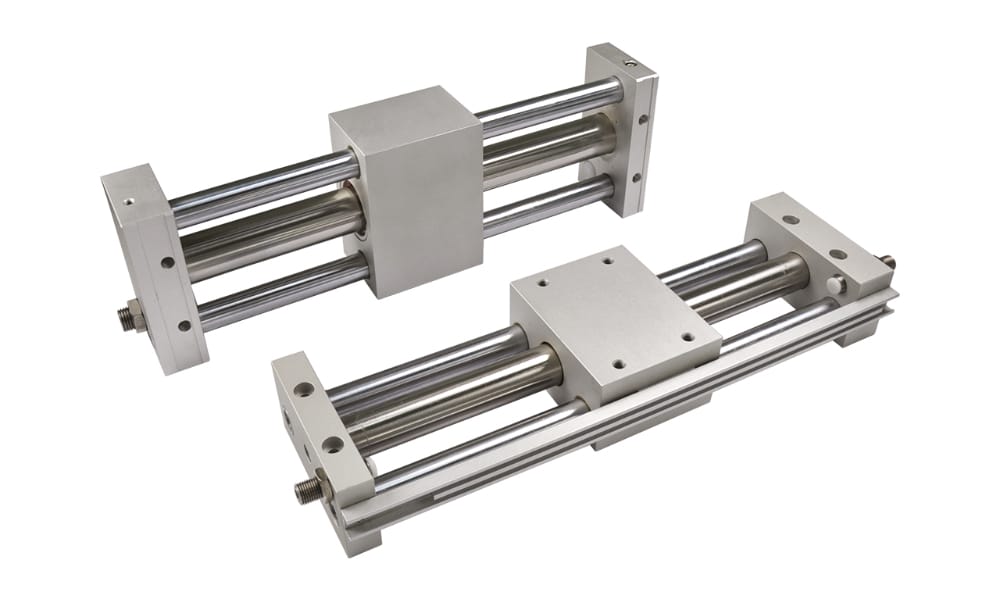

La famiglia P1Z ad accoppiamento magnetico di Parker copre alesaggi da 16-40 mm e la versione guidata usa quattro cuscinetti lisci su due barre di guida. Il tubo in pressione può restare chiuso lungo la corsa, ma carrello esterno e guida sono comunque parti mobili esposte che richiedono un piano di controllo della lanugine (Parker, P1Z Rodless Pneumatic Cylinders, 2025).

L'accoppiamento magnetico può mantenere chiuso il tubo in pressione, ma barre di guida, cuscinetti e carrello esterno esposti richiedono comunque pulizia e controlli della contaminazione.

L'accoppiamento magnetico è interessante quando uno stelo lungo esposto raccoglierebbe fibre o quando un cilindro senza stelo con scanalatura ad accoppiamento meccanico crea un'apertura indesiderata lungo la corsa. Può anche offrire protezione dal sovraccarico disaccoppiandosi prima che alcune parti meccaniche si danneggino.

Non è automaticamente la scelta migliore. La spinta disponibile è limitata sia dalla forza pneumatica sia da quella dell'accoppiamento magnetico. Accelerazione, carico verticale, attrito della guida, disallineamento, temperatura e depositi nel percorso del carrello possono ridurre il margine operativo. Un carrello disaccoppiato può inoltre creare un problema di recupero della macchina che la sequenza di controllo deve rilevare.

Usare la guida ai cilindri magnetici senza stelo per verificare accoppiamento, tenuta e distacco. Usare la guida al montaggio dei cilindri senza stelo per allineamento e supporto del carico. La decisione più circoscritta di questo articolo è ambientale: il tubo chiuso elimina un percorso dominante di ingresso della lanugine senza lasciare una guida esposta ingestibile?

Abbinare la pneumatica alle posizioni del macchinario tessile

Il lungo studio NIOSH sul settore tessile ha confrontato 447 lavoratori del cotone con 472 lavoratori della seta e ha seguito per decenni esposizione e funzionalità polmonare. È una ricerca sanitaria, non una prova di componenti pneumatici, ma ribadisce un confine importante: tipo di fibra, processo e storia dell'esposizione differiscono, quindi una specifica unica «resistente alla lanugine» per l'intero stabilimento è troppo generica (NIOSH, Lung Disease in Textile Workers, 2021).

Usare invece una matrice per posizione:

Posizione della macchina	Esposizione dominante	Criticità del movimento	Prime verifiche ingegneristiche
Preparazione, cardatura e filatura	Fibre sospese libere e depositi frequenti	Cicli rapidi, contaminazione di stelo e guida	Raschiatore o copertura, protezione della guida, accesso per la pulizia, riferimento del tempo di corsa
Scartonatura e movimentazione dei pacchi	Depositi di fibre, urti e carico variabile	Allineamento, ammortizzazione, ripetibilità della posizione finale	Guida esterna, energia di ammortizzazione, protezione del sensore, recupero del disaccoppiamento
Tessitura e maglieria	Polvere dipendente dal processo con movimento rapido e ripetitivo	Portata, vibrazioni, risposta della valvola, carico del silenziatore	Posizione della valvola, scarico remoto, lunghezza dei tubi, usura della guida
Tintura e finissaggio	Minore carico di fibre combinato con umidità, sostanze chimiche e calore	Compatibilità delle guarnizioni, corrosione, temperatura del sensore	Dati esatti di materiale e temperatura, metodo di lavaggio, qualità dell'aria al punto d'uso
Ispezione e imballaggio	Minore contaminazione ma contatto diretto con il tessuto finito	Superfici pulibili e scarico controllato	Layout liscio e pulibile, direzione dello scarico, verifica di lubrificante e rivestimento

Notare ciò che la tabella non fa: non classifica ogni macchina di filatura come severa né ogni macchina di finissaggio come lieve. Misurare la posizione reale. Un attuatore protetto sotto il prodotto può vedere meno fibre di un cilindro esposto sopra un punto di trasferimento nella stessa sala.

Osservare la linea mentre produce la combinazione di tessuti e pacchi che causa più problemi. Fotografare i depositi prima che qualcuno li pulisca. Chiedere agli operatori quando il movimento diventa instabile, poi confrontare il loro resoconto con i dati di pressione e temporizzazione. I manutentori possono descrivere una «guarnizione difettosa» mentre le evidenze mostrano una staffa piegata, un silenziatore intasato o depositi appiccicosi creati dal trascinamento dell'olio. L'ufficio acquisti può vedere dimensioni di montaggio identiche anche se l'opzione proposta ha un raschiatore diverso, un altro limite di velocità o un diverso intervallo di temperatura del sensore. Riunire queste osservazioni evita che la sostituzione di un componente nasconda il vero percorso del guasto.

Che cosa deve contenere una RFQ per la resistenza alla lanugine?

Il catalogo P1F ISO 15552 di Parker separa pressione di esercizio da 1-10 bar, intervallo standard da -20°C a 80°C, opzione per alte temperature da -10°C a 150°C e opzione distinta con raschiatore metallico. Questa struttura mostra perché «resistente alle alte temperature e alla polvere» deve identificare la combinazione esatta delle opzioni (Parker, P1F Pneumatic Cylinders, 2025).

Inviare ai fornitori un inviluppo operativo convertibile in un ordine:

• codice esatto del modello attuale;
• alesaggio, corsa, filettatura dello stelo, dimensioni retratte ed estese, compreso lo spazio libero disponibile dietro le protezioni e attorno ai portacavi;
• massa del carico, centro di gravità, orientamento, carico laterale ed eventuale guida esterna;
• pressione di lavoro al cilindro durante il movimento, non solo quella della sala compressori;
• tempo obiettivo di estensione e retrazione, cicli al minuto, turni al giorno, tempi di permanenza e timeout macchina che dichiara incompleta una corsa;
• tipo di fibra, deposito osservato, metodo di pulizia, umidità, sostanze chimiche e temperatura;
• raschiatore, copertura, materiale dello stelo, grasso, materiale della guarnizione, sensore e opzione del cavo richiesti;
• perdite e deriva di velocità accettabili;

Richiedere la scheda tecnica esatta e il disegno delle opzioni. Una brochure di famiglia non basta quando il suffisso proposto cambia disponibilità dell'alesaggio, temperatura, costruzione del raschiatore, intervallo del sensore o velocità. Se un fornitore dichiara IP67, richiedere la configurazione completa del prodotto e la base della prova; non trasferire la classificazione di un sensore o della bobina di una valvola all'intero assieme del cilindro.

Nei progetti di sostituzione, fotografare targhetta, porte, supporti, estremità dello stelo, sensori e protezioni circostanti dell'unità esistente. Poi registrare dove la lanugine si accumula realmente. Questa evidenza è più utile che chiedere un «cilindro per impieghi gravosi della stessa misura» senza descrivere il guasto.

Come validare l'aggiornamento sulla macchina?

Il catalogo XC4 di SMC indica velocità massime del pistone diverse per le sue costruzioni resistenti alla polvere, tra cui 1.000 mm/s per alcune versioni e 700 mm/s per un'altra. L'inviluppo operativo conta. Una prova corretta deve mantenere il modello selezionato entro i limiti pubblicati e riprodurre carico, depositi e ciclo di pulizia reali della macchina (SMC, Dust Resistant Cylinder XC4, consultato nel 2026).

Eseguire una prova A/B in una posizione ripetibile. Prima dell'installazione, registrare pressione a monte e a valle, tempo di estensione e retrazione, perdite, stabilità della posizione finale e minuti necessari per la pulizia. Registrare gli stessi valori dopo un numero definito di turni. Mantenere, per quanto la produzione consenta, impostazioni della valvola, carico utile, prodotto e metodo di pulizia dell'operatore costanti.

Considerare un attuatore di scartonatura che rallenta verso la fine di un turno di produzione: non iniziare presumendo che la colpa sia della guarnizione dello stelo. Registrare il comando della valvola e i due segnali di posizione finale, misurare la pressione vicino al cilindro durante il movimento, ispezionare il silenziatore di scarico e fotografare i depositi prima della pulizia. Poi verificare che carico e guida si muovano liberamente con l'aria isolata. Installare la configurazione proposta senza cambiare impostazioni della valvola non correlate e ripetere la stessa sequenza di prodotto e la stessa routine di ispezione. Se la temporizzazione migliora ma la pressione cala, il risultato indica una restrizione di portata o di scarico. Se la pressione resta stabile mentre diminuiscono attrito della guida e tempo di pulizia, il controllo meccanico della contaminazione sta producendo un miglioramento utile. Questo approccio identifica che cosa è cambiato invece di attribuire ogni miglioramento al cilindro nuovo. Conservare le letture originali con il rapporto di prova affinché un altro tecnico possa ripetere il confronto.

Ispezionare più della sola guarnizione:

1. Prima della pulizia: fotografare stelo, raschiatore, carrello, guida, sede del sensore, scarico, protezione circostante e ogni deposito che potrebbe essere disturbato durante la manutenzione.
2. Classificarne consistenza e composizione chimica.
3. Controllare usura su un solo lato, aumento di temperatura, deriva della velocità, perdita di pressione, perdite e segnali di posizione finale mancanti.
4. Registrare ogni intervento, compresi pulizia, correzione dell'allineamento, lubrificazione, sostituzione delle guarnizioni e manutenzione di valvola o silenziatore.
5. Interrompere la prova se l'attuatore produce un movimento pericoloso, danneggia il tessuto o non riesce a rispettare la sequenza di recupero della macchina.

Calcolare l'MTBF solo dopo aver definito che cosa conta come guasto e mantenuto coerenti ore di funzionamento o cicli. Un intervento di pulizia, una perdita della guarnizione, un sensore che non rileva, una corsa lenta e la sostituzione completa del cilindro non sono eventi intercambiabili. Tracciarli separatamente e confrontare casi omogenei.

Un cilindro nuovo sembrerebbe ancora un successo se richiedesse il doppio del tempo di pulizia? Includere minuti di manutenzione e interruzione della produzione nel risultato di accettazione. Evitare di proiettare un risparmio triennale da un breve pilota; dichiarare la durata osservata della prova e rendere condizionata la stima a lungo termine.

Checklist per l'aggiornamento della pneumatica tessile

ISO 8573-1 definisce tre gruppi principali di contaminanti dell'aria compressa, mentre la documentazione P1F di Parker raccomanda per quella famiglia una specifica classe di qualità dell'aria 3.4.3. Tenerli separati. Specificare indipendentemente la qualità interna dell'aria e la protezione esterna dalla lanugine, poi confermarle entrambe al punto d'uso installato (ISO 8573-1, 2010; Parker P1F, 2025).

Prima di approvare l'aggiornamento, confermare:

• modalità di guasto documentata;
• lanugine ambientale e contaminazione dell'aria compressa hanno controlli separati;
• sono stati verificati montaggio, allineamento, carico laterale, ammortizzazione e portata della valvola;
• ogni caratteristica dichiarata di raschiatore, temperatura, velocità, pressione, rivestimento o protezione dall'ingresso appartiene al codice modello offerto;
• carrello, guide, sensori, raccordi, silenziatori e cavi sono inclusi nella revisione;
• sono disponibili accesso per la pulizia e una procedura di isolamento sicuro;
• la prova di produzione ha limiti di accettazione/rifiuto per perdite, tempi, posizione, tempo di manutenzione, qualità del tessuto e recupero sicuro dopo una corsa mancata o un disaccoppiamento magnetico;
• guarnizioni di ricambio o unità sostitutive corrispondono alla configurazione provata.

La checklist di manutenzione preventiva dei cilindri senza stelo può supportare il programma post-installazione. Regolare l'intervallo sulla base delle evidenze di ispezione. La sola frequenza a calendario non può tenere conto di turni, cicli, tipo di fibra, metodo di pulizia o variazioni del ritmo produttivo.

Conclusione: specificare il percorso di contaminazione, non l'etichetta

SMC pubblica intervalli di particelle da 20 a 100 µm per le opzioni resistenti alla polvere, mentre OSHA usa limiti di esposizione alla polvere di cotone specifici del processo, da 0.2 a 0.75 mg/m³. Unità e finalità sono diverse. Insieme dimostrano perché una singola dichiarazione di «resistenza alla lanugine» non può sostituire dati del prodotto, mappa dell'esposizione e prova installata (SMC XC4, consultato nel 2026; OSHA, versione vigente).

Partire dall'interfaccia che ha ceduto. Se le fibre si compattano intorno a uno stelo esposto, esaminare raschiatore e copertura. Se i depositi limitano una guida, proteggere o ricollocare la guida. Se lo scarico rimette in sospensione la lanugine, rivedere posizione della valvola e contropressione. Se i depositi interni sono umidi o oleosi, correggere la qualità dell'aria compressa invece di incolpare la polvere ambientale e confermare il risultato al punto d'uso con la portata normale, non basandosi solo su una lettura nella sala compressori.

Il miglior aggiornamento è la configurazione che resta entro i limiti pubblicati di pressione, velocità, temperatura, carico e materiali, rispettando al contempo un obiettivo documentato di pulizia e manutenzione. Dimostrarlo in una posizione della macchina e standardizzare solo dopo aver ripetuto il risultato.

FAQ sulla pneumatica per macchinari tessili

Il catalogo SMC resistente alla polvere collega la costruzione a intervalli di polvere di 20-100 µm, mentre la famiglia magnetica P1Z di Parker utilizza comunque un carrello guidato esposto. Questi dati a livello di modello rispondono alle domande più comuni degli acquirenti: nessuna guarnizione, classificazione IP, filtro o architettura del cilindro rende da sola resistente alla lanugine ogni installazione tessile (SMC XC4, consultato nel 2026; Parker P1Z, 2025).

Una classificazione IP67 è sufficiente per un cilindro di un macchinario tessile?

No. IP67 può descrivere un involucro sottoposto a prova o uno specifico prodotto assemblato, ma non classifica automaticamente steli esposti, guide, cuscinetti del carrello, raccordi, silenziatori o accesso per la pulizia. Richiedere la base di prova e la configurazione esatta del modello, poi valutare accumulo delle fibre e movimento durante una prova installata. Non dedurre la protezione dell'assieme dalla classificazione di un solo accessorio.

Un cilindro magnetico senza stelo è sempre migliore contro la lanugine?

No. L'accoppiamento magnetico elimina la feritoia meccanica usata da alcuni progetti senza stelo e mantiene chiuso il tubo in pressione lungo la corsa. Il P1Z guidato di Parker ha comunque quattro cuscinetti lisci e due barre di guida esposte, quindi la contaminazione del carrello resta possibile. Verificare margine dell'accoppiamento, guida del carico, accelerazione, accesso per la pulizia e recupero dopo il disaccoppiamento prima di selezionarlo.

Un filtro dell'aria da cinque micron fermerà i guasti legati alla lanugine?

Non da solo. ISO 8573-1 riguarda particelle, acqua e olio all'interno del sistema di aria compressa. Un filtro di alimentazione non rimuove le fibre ambientali da stelo, raschiatore, guida, sede del sensore o silenziatore della valvola. Specificare la qualità dell'aria al punto d'uso e aggiungere controlli esterni separati per il percorso di lanugine osservato sulla macchina.

Come confronto un cilindro resistente alla polvere con l'unità attuale?

Confrontare codici modello completi e disegni delle opzioni, non nomi di famiglia. Registrare alesaggio, corsa, montaggio, filettatura dello stelo, porte, carico, carico laterale, pressione, temporizzazione, velocità, temperatura, raschiatore, guarnizioni, sensori e metodo di pulizia. Poi provare entrambe le configurazioni con gli stessi limiti di accettazione per perdite, tempo di ciclo, posizionamento, minuti di manutenzione e depositi visibili.

Quali evidenze supportano un intervallo di manutenzione più lungo?

Le evidenze vengono prima. Usare ore di funzionamento o cicli, categorie di guasto definite, risultati delle perdite, tendenze del tempo di corsa, minuti di pulizia e fotografie di ispezione datate. Una prova breve può giustificare il successivo intervallo di ispezione, ma non dimostrare una durata di diversi anni. Estendere gradualmente l'intervallo solo quando ispezioni ripetute mostrano guarnizioni, guide, pressione, movimento e qualità del tessuto stabili.
