紡織機械升級：抗棉絮氣動方案

正確運用 OSHA 0.2-0.75 mg/m³ 棉塵限值，為紡織機械選擇刮塵器、無桿氣壓缸、空氣品質方案與驗證測試。

2 分鐘閱讀作者： Siyu Wang
分享
紡織機械升級：抗棉絮氣動方案主圖

抗棉絮能力不是通用的氣壓缸額定值。可靠的紡織機械升級，應先找出纖維會到達哪些運動表面、導向件、排氣口與密封件，再把每條污染路徑對應到確切型號的對策，並在機台實際負載、速度、行程與清潔週期下證明選擇有效。

重點摘要

  • OSHA 的 0.2-0.75 mg/m³ 棉塵限值用來保護工作者，不是用來評定氣動元件。
  • 刮塵器、封閉管或空氣濾芯各自只控制一條污染路徑，不會涵蓋整組總成。
  • 要求確切型號資料，再在受控生產試驗中比較洩漏、速度、清潔時間與故障。

這裡沒有誠實的捷徑。標示為「重載」的氣壓缸仍可能讓導向軸承外露；封閉的壓力管也可能搭配會困住纖維的外部滑座。真正有用的問題，不是元件聽起來是否抗棉絮，而是完整的已安裝總成，是否控制了該紡織機械位置存在的污染路徑。

為什麼紡織棉絮會擊敗標準氣動硬體？

OSHA 現行棉塵標準規定，紡紗製造的 8 小時限值為 0.2 mg/m³，特定廢棉處理工作的限值為 0.5 mg/m³，整經與織造的限值為 0.75 mg/m³。這些是工作者暴露限值，不是氣壓缸額定值，但它們顯示紡織粉塵條件會因製程而有實質差異（OSHA，棉塵標準，查閱於 2026）。

當局部污染路徑與元件設計不匹配時，故障便開始。外露活塞桿會收集纖維。每次回程時，傳統有桿氣壓缸都可能把鬆散材料帶向刮塵器；壓實的沉積物會增加摩擦、損傷刮塵邊緣，並把磨蝕性粒子壓在活塞桿表面。對準不良還會集中接觸壓力，加速磨耗。

閥與配件的暴露路徑不同。消音器可能被纖維堵塞，開放式排氣可能攪起已沉積的棉絮，而外罩若降低通風、又沒有檢查線圈溫度，可能使電磁線圈過熱。氣管、接頭、開關、電纜拖鏈與手動覆寫機構也會形成纖維堆積的台階。

不要把每一個動作變慢的致動器都診斷成「棉絮進入氣壓缸」。先量測。打開致動器前，先比較上游壓力、下游壓力、命令時序、行程時間與洩漏。另一篇氣壓缸故障排查指南說明如何區分污染、流量受限、緩衝不良、對準不良與密封件磨耗。

升級應控制哪些污染路徑？

ISO 8573-1 依粒子、水與油分類壓縮空氣污染，但活塞桿或滑座上的環境棉絮不屬於該空氣品質分類。這個區分很重要。紡織機械升級需要兩項審查：進入氣動迴路的空氣，以及從機台環境到達元件的纖維（ISO 8573-1，2010）。

較廣泛的粉塵工廠污染控制指南涵蓋各產業的源頭控制、供氣處理與維護入侵。紡織棉絮的行為不同。本文較窄的任務，是追蹤柔性纖維如何繞過活塞桿、滑座、導向件、排氣口與頻繁的清潔介入。

把安裝總成視為五條相互連接的污染路徑：

  1. 運動表面進入。 活塞桿、刮塵器、導軌、軸承與滑座間隙可能收集或壓實纖維。檢查運動方向，以及清潔噴流是否只是把棉絮推得更深。
  2. 氣動供氣。 即使氣壓缸外部看起來乾淨，內部粒子、液態水與油仍可能損傷密封件或形成黏性沉積物。請在使用點規定空氣品質。
  3. 閥排氣。 排氣流可能重新懸浮沉降的纖維，或堵塞外露消音器。遠端排氣可能有幫助，但增加的氣管也可能形成背壓，使致動器變慢。
  4. 表面滯留。 凹入式緊固件、標籤、感測器槽、油脂膜與受損塗層，會形成例行清潔後棉絮仍然留存的位置。
  5. 維護帶入。 打開護罩、更換密封件、添加潤滑劑或使用受污染工具，可能比正常生產帶入更多碎屑。

單一特徵不可能封閉全部五條路徑。例如，重載刮塵器可以保護活塞桿接口，但不能清潔導軌，也不能修正含水的壓縮空氣。使用點濾芯可以控制供氣路徑，但不能阻止空氣中的纖維落到致動器外部。

兩邊都要檢查。供氣側可使用ISO 8573-1 空氣品質指南，分別規定粒子、水與油。機械側則要記錄技術人員清潔時實際發現的狀況：鬆散棉絮、壓實纖維、油黏沉積物、腐蝕、刮痕或受損刮塵唇口。

哪些氣壓缸特徵確實能提高抗棉絮能力？

SMC 的 XC4 抗塵型錄依測試粉末尺寸區分設計：雙重潤滑保持器版本為 20-50 µm，重載刮塵器加保持器版本為 30-100 µm，刮塵器版本為 50-100 µm。這些範圍是確切型號的選型資料，不是通用的紡織棉絮分類（SMC，抗塵氣壓缸 XC4，查閱於 2026）。

細節才重要。這個例子展示了有用的證據應該長什麼樣子：供應商說明結構、粒子範圍、缸徑可用性、速度範圍、溫度範圍與限制。相較之下，「工業級」、「密封」或「低維護」等標籤，沒有說明究竟測試了什麼。

對有桿氣壓缸，請依下列順序檢查選項：

  • 重載或金屬刮塵器：當乾燥纖維或磨蝕性粒子到達活塞桿時很有用。確認刮塵器和活塞桿密封件是否可更換，以及該選項是否改變最低壓力或摩擦。
  • 活塞桿防塵套或波紋管：可以隔離更多活塞桿，但護套需要足夠壓縮空間，且不能與護罩摩擦。摺疊處也可能滯留纖維，因此仍要保留清潔可及性。
  • 不鏽鋼或塗層活塞桿：可能改善耐腐蝕或耐磨耗性，但塗層不能阻止棉絮到達已受損的刮塵器。
  • 外部導向：把側向負載從氣壓缸活塞桿移開，並透過為承受該負載而設計的硬體傳遞力矩。這很重要，因為側向負載會改變密封接觸、增加導向摩擦，並把原本可控制的污染問題轉成快速機械磨耗。

先檢查負載路徑。選擇更強的刮塵器、把它當成唯一修正前，先閱讀側向負載故障指南。如果舊活塞桿出現單側刮痕，或負載在運動時扭轉，應先修正導向與對準，再更換密封硬體。

磁耦合無桿氣壓缸適合放在哪裡？

Parker 的 P1Z 磁耦合系列涵蓋 16-40 mm 缸徑，導向版本在兩支導桿上使用四個滑動軸承。壓力管可以在整個行程中保持封閉，但外部滑座與導向件仍是運動中的外露部件，需要棉絮控制方案（Parker，P1Z 無桿氣壓缸，2025）。

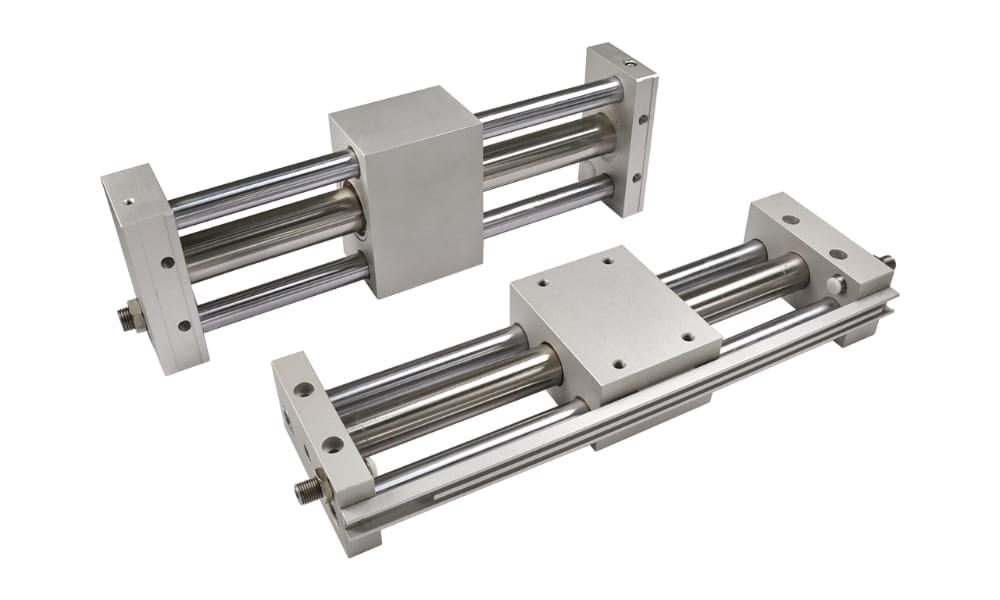

兩支磁耦合無桿氣壓缸，可看見外部滑座與導桿

磁耦合可以讓壓力管保持封閉，但外露導桿、軸承與外部滑座仍需要清潔與污染控制。

當長外露活塞桿會收集纖維，或槽式機械耦合無桿氣壓缸會在行程中形成不理想的開口時，磁耦合很有吸引力。它也可以在部分機械零件受損前透過脫耦提供過載保護。

但它不會自動成為最佳選擇。可用推力同時受氣動力與磁耦合力限制。加速度、垂直負載、導向摩擦、對準不良、溫度與滑座路徑中的沉積物，都可能降低運轉裕度。脫耦的滑座也可能造成控制順序必須偵測的機台復原問題。

耦合、密封與脫離檢查請使用磁耦合無桿氣壓缸指南。對準與負載支撐請使用無桿氣壓缸安裝指南。本文較窄的環境判斷是：封閉管是否移除了主要棉絮進入路徑，同時沒有留下無法管理的外露導向件？

讓氣動元件匹配紡織機械位置

NIOSH 的長期紡織研究比較了 447 名棉紡工作者與 472 名絲織工作者，並追蹤數十年的暴露與肺功能。這是健康研究，不是氣動元件測試，但它再次說明一項重要界線：纖維種類、製程與暴露歷史各不相同，因此全廠單一「抗棉絮」規格過於粗略（NIOSH，紡織工作者的肺部疾病，2021）。

改用位置層級矩陣：

機械位置主要暴露運動疑慮第一輪工程檢查
開棉、梳棉與紡紗鬆散的空氣中纖維與頻繁沉積高循環率、活塞桿與導向污染刮塵器或護罩、導向保護、清潔可及性、行程時間基準
落紗與筒子處理纖維沉積，加上衝擊與變動負載對準、緩衝、末端位置重複性外部導向、緩衝能量、感測器保護、脫耦復原
織造與針織依製程而異的粉塵與快速重複運動流量、振動、閥反應、消音器堵塞閥位置、遠端排氣、氣管長度、導向磨耗
染色與整理較低的纖維負載可能與水分、化學品和熱並存密封相容性、腐蝕、感測器溫度確切材料與溫度資料、沖洗方式、使用點空氣品質
檢驗與包裝污染較低，但會直接接觸成品布料可清潔表面與受控排氣平滑、易清潔的配置、排氣方向、潤滑劑與塗層審查

請注意，這張表沒有把每一台紡紗機都列為嚴重，也沒有把每一台整理機都列為輕微。應量測實際位置。同一個房間裡，位於產品下方且有護罩的致動器，可能比轉移點上方的外露氣壓缸少接觸纖維。

在生產最容易出問題的布料與筒子組合時沿線觀察。任何人清潔前先拍攝沉積物。詢問操作員動作何時開始不穩，再把回答與壓力和時序紀錄比較。維護技術人員可能說是「密封件壞了」，但證據可能顯示是支架彎曲、消音器堵塞，或油液帶入造成的黏性沉積物。採購人員可能看到相同的安裝尺寸，但提案選項的刮塵器、速度限制或開關溫度範圍不同。把這些觀察放在一起，才能避免元件交換掩蓋真正的故障路徑。

抗棉絮 RFQ 應包含哪些內容？

Parker 的 P1F ISO 15552 型錄區分 1-10 bar 操作壓力、標準 -20°C 至 80°C 範圍、-10°C 至 150°C 高溫選項，以及獨立的金屬刮塵器選項。這種結構說明為什麼「耐高溫且抗粉塵」必須標明確切的選項組合（Parker，P1F 氣壓缸，2025）。

請把可製造的操作範圍提供給供應商：

  • 目前確切型號；
  • 缸徑、行程、活塞桿螺紋、縮回與伸出尺寸，包括護罩後方和電纜拖鏈周圍的可用間隙；
  • 負載質量、負載中心、方向、側向負載與任何外部導向；
  • 運動期間氣壓缸處的工作壓力，不只是空壓室壓力；
  • 目標伸出與縮回時間、每分鐘循環次數、每天班次、停留時間，以及機台判定行程未完成的逾時時間；
  • 纖維種類、觀察到的沉積物、清潔方法、濕度、化學品與溫度；
  • 所需刮塵器、護套、活塞桿材料、潤滑脂、密封材料、開關與電纜選項；
  • 可接受的洩漏與速度漂移；

要求確切資料表與選項圖。當提案後綴改變缸徑可用性、溫度、刮塵器結構、感測器範圍或速度時，系列型錄並不足夠。若供應商聲稱 IP67，請索取完整產品配置與測試依據；不要把開關或閥線圈的外殼防護等級套用到整組氣壓缸。

替換專案應拍攝舊銘牌、接口、安裝件、活塞桿端部、感測器與周圍護罩，再記錄棉絮實際聚集的位置。這些證據比在沒有描述故障的情況下要求「同尺寸重載氣壓缸」更有用。

應如何在機台上驗證升級？

SMC 的 XC4 型錄為抗塵結構提供不同的最高活塞速度，包括某些版本的 1,000 mm/s 與另一版本的 700 mm/s。操作範圍很重要。成功的測試必須讓選定型號處於公布限制內，同時重現機台的實際負載、沉積物與清潔週期（SMC，抗塵氣壓缸 XC4，查閱於 2026）。

在一個可重複的位置進行 A/B 試驗。安裝前記錄上游與下游壓力、伸出與縮回時間、洩漏、末端位置穩定性，以及清潔所需分鐘數。經過定義的班次數後記錄相同數值。閥設定、負載、產品與操作員的清潔方法，應在生產允許的範圍內保持一致。

假設一個落紗致動器在生產接近結束時變慢：不要一開始就假定是活塞桿密封件故障。記錄閥命令與兩個末端位置訊號，在運動中量測氣壓缸附近的壓力，檢查排氣消音器，並在清潔前拍攝沉積物。接著在隔離空氣後確認負載與導向可以自由移動。安裝提案配置時不要改動無關的閥設定，再重複相同的產品順序與檢查流程。如果時間改善但壓力下降，結果指向流量或排氣限制；如果壓力穩定，而導向摩擦與清潔時間下降，表示機械污染控制發揮了作用。這種方法能找出實際改變的因素，而不是把每一項改善都歸功於新氣壓缸。把原始讀值與試驗紀錄放在一起，讓其他技術人員可以重現比較。

檢查的不要只有密封件：

  1. 清潔前拍攝活塞桿、刮塵器、滑座、導向件、感測器槽、排氣口、周圍護罩，以及服務時可能被攪動的任何沉積物。
  2. 分類沉積物的質地與化學性質。
  3. 檢查單側磨耗、溫升、速度漂移、壓力損失、洩漏與末端位置訊號失效。
  4. 記錄每一項介入，包括清潔、對準修正、潤滑、密封件更換，以及閥或消音器維護。
  5. 若致動器造成不安全運動、損傷布料，或無法符合機台復原順序，應停止試驗。

只有在先定義什麼算故障，並保持運轉時數或循環次數一致後，才計算 MTBF。清潔介入、密封件洩漏、感測器漏訊、行程變慢與整支氣壓缸更換不是可互換事件。應分開追蹤，再比較同類事件。

如果新氣壓缸需要兩倍清潔時間，它看起來還會成功嗎？把維護分鐘數與生產中斷納入驗收結果。不要從短期試點推估三年節省；應寫明觀察到的試驗期間，並把長期估算保留為有條件的推論。

紡織氣動升級檢查表

ISO 8573-1 命名三大壓縮空氣污染群組，而 Parker 的 P1F 文件則為該系列建議特定的 3.4.3 空氣品質等級。兩者要分開。分別規定內部空氣品質與外部棉絮防護，再在已安裝的使用點確認兩者（ISO 8573-1，2010；Parker P1F，2025）。

核准升級前，請確認：

  • 已記錄的故障模式；
  • 環境棉絮與壓縮空氣污染有分開的控制措施；
  • 已檢查安裝、對準、側向負載、緩衝與閥流量；
  • 所聲稱的每一項刮塵器、溫度、速度、壓力、塗層或防入侵特徵，都屬於報價中的型號；
  • 滑座、導向件、感測器、接頭、消音器與電纜都納入審查；
  • 有清潔可及性與安全隔離程序；
  • 生產試驗對洩漏、時序、位置、維護時間、布料品質，以及漏行程或磁脫耦後的安全復原，訂有通過／不通過界線；
  • 備用密封件或替換單元與受測配置相匹配。

無桿氣壓缸預防維護檢查表可以支援安裝後排程。請依檢查證據調整週期。單靠日曆頻率無法反映班次、循環次數、纖維種類、清潔方法或改變後的生產率。

結論：規定污染路徑，不要只看標籤

SMC 公布的防塵選項粒子範圍為 20 至 100 µm，而 OSHA 使用 0.2 至 0.75 mg/m³ 的製程特定棉塵暴露限值。兩者的單位與用途不同。放在一起看，便可理解為什麼單一「抗棉絮」聲稱不能取代產品資料、暴露地圖與已安裝試驗（SMC XC4，查閱於 2026；OSHA，現行）。

從故障接口開始。如果纖維堆在外露活塞桿周圍，檢查刮塵器與護套選項。如果沉積物限制導向件，請保護或重新配置導向件。如果排氣重新懸浮棉絮，檢查閥位置與背壓。如果內部沉積物濕或含油，應修正壓縮空氣品質，不要責怪環境粉塵；並在正常流量下於使用點確認結果，不要只依賴空壓室讀值。

最好的升級，是在公布的壓力、速度、溫度、負載與材料限制內運轉，同時符合有文件記錄的清潔與維護目標的配置。先在一個機台位置證明它，再等結果重複後標準化。

紡織機械氣動 FAQ

SMC 的抗塵型錄把結構與 20-100 µm 粉末範圍連結，而 Parker 的磁耦合 P1Z 系列仍使用外露的導向滑座。這些型號層級的事實回答了買方最常見的問題：沒有單一密封件、IP 標籤、濾芯或氣壓缸架構，可以讓每一種紡織機械安裝都抗棉絮（SMC XC4，查閱於 2026；Parker P1Z，2025）。

IP67 防護等級對紡織機械氣壓缸來說足夠嗎？

不夠。IP67 可能描述經過測試的外殼或特定組裝產品，但不會自動涵蓋外露活塞桿、導軌、滑座軸承、接頭、消音器或清潔可及性。請索取確切型號的測試依據與配置，再在安裝試驗中檢查纖維累積和運動狀態。不要從單一配件的額定值推論整組總成的防護能力。

磁耦合無桿氣壓缸在棉絮環境中一定比較好嗎？

不一定。磁耦合可取消部分無桿設計使用的機械狹縫，並讓壓力管在整個行程中保持封閉。Parker 導向式 P1Z 仍有四個滑動軸承與兩支外露導桿，因此滑座仍可能受到污染。選用前請檢查耦合裕度、負載導向、加速度、清潔可及性，以及脫耦後的復原方式。

單靠它不行。ISO 8573-1 處理壓縮空氣系統內的粒子、水與油；供氣濾芯無法清除活塞桿、刮塵器、導向件、感測器槽或閥消音器上的環境纖維。請先規定使用點的空氣品質，再針對機台實際觀察到的棉絮路徑加入外部控制。

如何把抗塵氣壓缸與目前的機型比較？

比較完整型號與選項圖，不要只比較系列名稱。記錄缸徑、行程、安裝方式、活塞桿螺紋、接口、負載、側向負載、壓力、時間、速度、溫度、刮塵器、密封件、感測器與清潔方法，再用相同的洩漏、循環時間、定位、維護分鐘數與可見沉積物通過／不通過標準測試兩種配置。

哪些證據可以支持延長維護週期？

先建立證據。使用運轉時數或循環次數、明確的故障分類、洩漏結果、行程時間趨勢、清潔分鐘數與有日期的檢查照片。短期試驗可以支持下一個檢查週期，但不能證明多年壽命。只有在重複檢查顯示密封件、導向件、壓力、運動和布料品質都穩定時，才逐步延長週期。
