包裝產業標準：以無桿氣缸進行高速分揀

無桿氣缸高速分揀並不是由單一標準為每個致動器規定最低循環率、±0.1 mm 重複性或通用使用壽命。不同標準分別規範機台的不同部分。ANSI/PMMI B155.1 涵蓋包裝與加工機械安全，ISO 12100 提供風險評估方法，ISO 4414 涵蓋氣動系統危害，而 ISO 13849-1 則適用於藉由控制功能降低風險的情況。

氣缸可接受的速度、負載、導向力矩、停止能量與重複性，仍取決於確切型號、型錄條件以及機台本身的驗收規格。對高速分揀機而言，實務工作是把這些來源轉化為可量測的 FAT 與 SAT 檢查。

重點摘要

ISO 15552 不定義無桿氣缸的分揀性能。

每分鐘產品件數與每分鐘致動器循環數是不同的要求。

峰值緩衝進入速度可能高於平均行程速度。

導向力矩與停止能量需要依型號進行檢查。

必須在開始調校前寫明 FAT/SAT 限值。

標準與測試之間的界線很重要。機台即使使用符合標準的元件，仍可能漏分產品、在停止端反彈、失去動態壓力，或在故障後意外移動。合規性建立設計流程與安全框架；應用驗證則確認已安裝的軸是否能完成指定的分揀任務。

根據對下列四項標準與兩份製造商型錄的分析，以下三條界線必須分開：機械安全要求、氣動系統要求，以及依型號而定的致動器限制。把它們合併成一個「產業標準」數字，會掩蓋每項驗收準則究竟以哪份文件為依據。

適用於高速包裝分揀機的標準

ANSI/PMMI B155.1-2023 涵蓋新建、改造或重建的包裝機械，包括執行包裝功能的輸送機械。ISO 4414:2010 涵蓋機械所用氣動系統的危害。兩者都沒有規定通用的無桿氣缸速度、重複性、側向負載百分比或循環壽命目標（PMMI；ISO 4414）。

請把這些標準視為一套分層架構，而不是可彼此替代的產品認證：

ANSI/PMMI B155.1 是其適用範圍內包裝與加工機械的安全標準。ISO 4414 是氣動系統安全標準。ISO 15552 是其適用範圍所述桿式氣缸系列的尺寸互換性標準。

層級	相關文件	提供的內容	不提供的內容
包裝機械	適用於北美機械的 ANSI/PMMI B155.1-2023	包裝與加工機械的責任、文件化風險評估與風險降低	無桿氣缸性能額定值
機械風險評估	ISO 12100:2010	危害辨識、風險估算、風險評估、風險降低、文件化與驗證	指定的氣缸缸徑、速度或停止方法
氣動系統	ISO 4414:2010	機械所用氣動系統與元件的一般規則及安全要求	預設的分揀吞吐量或定位公差
安全相關控制	適用時的 ISO 13849-1:2023	設計與整合控制系統安全相關部分的方法	特定分揀機所需的安全功能或性能等級
氣缸尺寸	ISO 15552:2018	指定單桿或雙桿氣缸及可拆式安裝件的互換性尺寸	無桿氣缸尺寸、分揀精度或高速耐久性

ISO 15552:2018 明確涵蓋其所述尺寸系列中的單桿或雙桿氣動氣缸。引用此標準來證明機械接合式或磁耦合式無桿氣缸符合高速分揀要求，屬於類別誤用。

標準也不代表所列要求在所有情況下都適用。設備預定用於潛在爆炸性環境時，ATEX 才具相關性；材料在預定用途下可能合理接觸食品時，食品接觸法規才適用。機台銷售市場、處理產品、環境、接近方式、清潔方法與風險評估共同決定適用的要求。

選擇無桿氣缸前，哪些工況資料必須先定版？

Parker 表示，OSP-P 的選型取決於容許負載、作用力、力矩與氣動末端緩衝性能；運動質量與進入緩衝階段時的活塞速度是主要輸入。這種依確切型號選型的方法，比依照籠統的「高速」標籤更有工程依據（Parker OSP-P 型錄）。

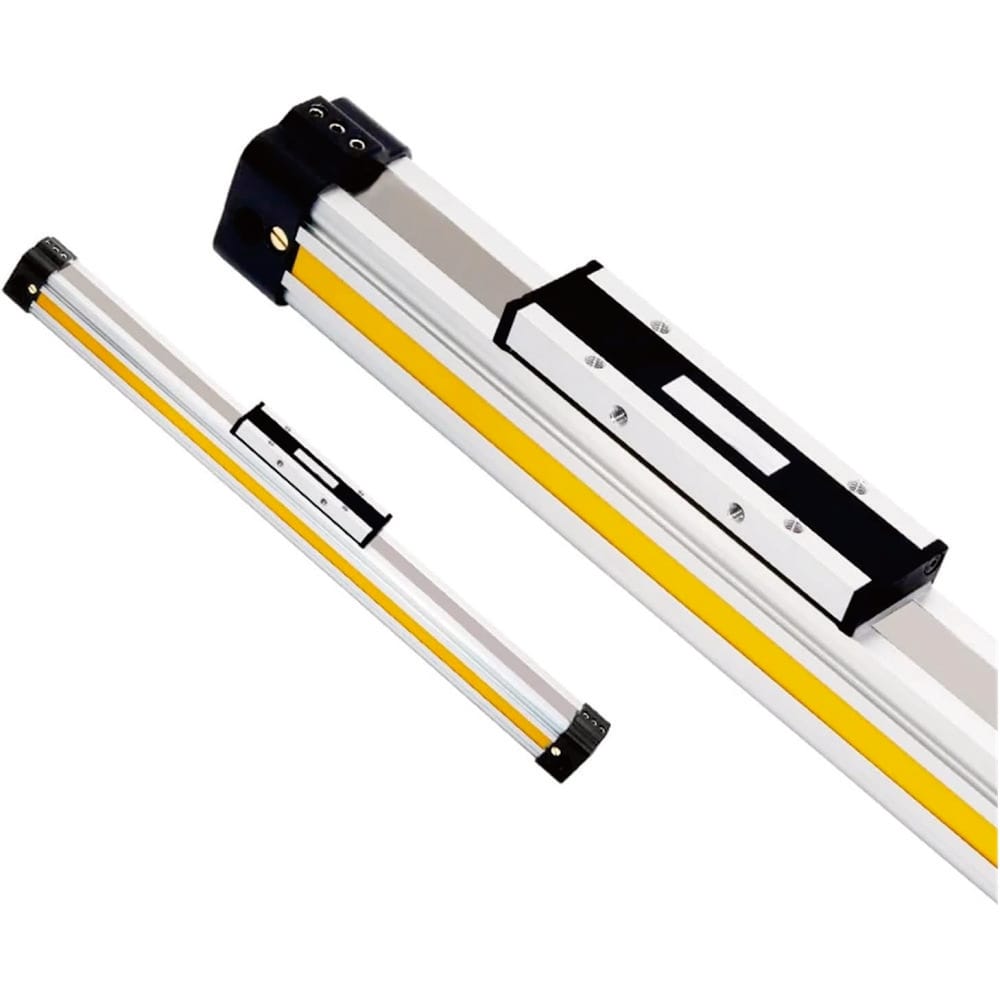

用於說明依型號進行負載、導向與緩衝檢查的機械接合式無桿氣缸產品示例

比較氣缸前，先將一份最不利工況資料定版：

根據對所引用型錄程序的分析，最容易被漏記的輸入是緩衝進入速度、滑座本身的質量、電纜與軟管作用力、重心偏移，以及有效停止距離。即使缸徑、行程與標稱壓力不變，任何一項都可能改變選型結果。

輸入	記錄此值	分揀機為何需要它
產品速率	每個配方的每分鐘產品數	定義可用的決策間隔，但不會自動等同於致動器循環率
產品間距	產品之間的最短時間與距離	決定分流器最晚何時移動而不接觸下一個產品
分揀順序	原位到分揀位、停留、返回與跳過的循環	把產線速率轉換為實際致動器運動
行程	所需有效移動距離，加上停止與調整裕量	決定腔室容積、平均運動時間與機台包絡範圍
運動質量	滑座、工具、緊固件、產品、電纜拖鏈、軟管與附加件	決定加速力與停止能量
負載幾何	每一相關軸線上的重心偏移	產生靜態與動態導向力矩
方向	水平、垂直、傾斜或移動基座	改變助力或阻力，以及故障行為
動態壓力	最壞行程期間致動器埠的壓力	揭示靜態調壓器讀值掩蓋的損失
環境	溫度、粉塵、水、清潔化學品與環境分類	決定材料、密封件、防護等級與認證要求
安全狀態	護罩開啟、緊急停止、失氣、斷電或卡料後的要求行為	定義閥件、儲存能量控制、煞車、鎖定與重新啟動邏輯

產線速度最快的配方不一定代表最不利情況。速度較慢但重量較大的產品可能產生更高的停止能量；較輕但間距更小的產品，則可能壓縮返回行程的可用時間。連續運轉數小時後的熱機狀態，也可能與冷機 FAT 示範不同。

如需更完整的氣缸規格制定流程，請參閱高速氣動氣缸選型檢查表。使用壽命宣稱應另行進行高循環壽命證據審查。

如何把產品吞吐量換算成致動器時序預算？

Parker 的 OSP-P 型錄指出，活塞進入緩衝階段時的速度通常比平均行程速度高約 50%。因此，不能只以行程除以移動時間來判定緩衝是否合格。時序預算必須分別計入偵測、邏輯、閥件反應、運動、減速、停留與返回（Parker）。

先從產品之間的時間開始：

產品間隔 是參考感測器或決策點上相鄰產品之間的時間。致動器循環時間 是完成整個指令運動順序所需的時間。只有在控制順序要求每個產品恰好完成一個完整致動器循環時，兩者才相等。

T_{\mathrm{product}} = \frac{60}{R_{\mathrm{product}}}

其中， $T_{\mathrm{product}}$ 是每件產品所需的秒數，而 $R_{\mathrm{product}}$ 是每分鐘產品數。在每分鐘 180 件的示例速率下，間隔為 0.333 秒。這個算術並不能證明致動器必須每分鐘完成 180 個完整循環。PLC 順序可能讓致動器在數個產品期間保持一個位置，或只在出現剔除品時移動。

若一個產品需要完成一次分揀移動並在下一個相互衝突的產品到達前返回，請寫出完整預算：

T_{\mathrm{available}} \geq t_{\mathrm{detect}} + t_{\mathrm{logic}} + t_{\mathrm{valve}} + t_{\mathrm{accelerate}} + t_{\mathrm{travel}} + t_{\mathrm{decelerate}} + t_{\mathrm{dwell}} + t_{\mathrm{return}} + t_{\mathrm{margin}}

每個項目都必須有可量測的起訖界線。偵測包括感測器反應與濾波；邏輯包括任務時序與網路延遲；閥件時間包括電氣與氣動反應。移動時間應包含加速與減速，不能假設全程等速。裕量應涵蓋已定義的變異，而不是照抄另一台機器上來歷不明的百分比。

請以共同時間基準量測訊號。實用的追蹤資料應包含產品感測器、PLC 決策、閥件指令、致動器埠壓力、滑座位置或末端感測器，以及剔除確認。沒有同步時序時，即使延遲起始於光電眼、控制器、閥件、軟管或排氣路徑，也可能被錯誤歸咎於氣缸而造成晚分揀。

這份氣缸流量需求計算器可初步篩選缸徑、行程、壓力與目標行程時間。請把結果視為閥件與管路的預選依據，再於已安裝的機台上確認動態壓力與實際移動時間。

應如何檢查導向負載與停止能量？

SMC 的 MY1 資料要求依相關活塞速度檢查負載與力矩。對於 1,000 至 1,500 mm/s 的特定 MY1B 工況，資料建議使用外部油壓緩衝器。這是依型號與尺寸而定的指引，不是所有無桿氣缸的通用門檻（SMC）。

滑座負載產生的不只是軸向力。其重心偏移會產生俯仰、偏航與滾轉力矩。加速、減速、軟管拖曳、電纜拖鏈作用力、產品撞擊與機架撓曲都可能增加這些反力。請檢查所選系列的座標系統與複合負載方法；不要把某一軸的允許負載換算成籠統的「側向負載百分比」。

請使用動能進行初步停止篩選：

緩衝進入速度 是所選緩衝或外部停止件內開始減速時的活塞或滑座速度。它可能明顯高於平均行程速度，因此應依製造商所述選型方法量測或估算。

E_k = \frac{1}{2} m v_c^2

其中， $E_k$ 是以焦耳表示的動能， $m$ 是以公斤表示的總運動質量，而 $v_c$ 是以公尺每秒表示的緩衝進入速度。由於能量隨速度平方變化，在相同質量下將 $v_c$ 加倍會產生四倍的動能。

停止件在緩衝行程期間也可能需要吸收氣動驅動功：

E_{\mathrm{screen}} = E_k + F_{\mathrm{effective}} s_c

其中， $F_{\mathrm{effective}}$ 是減速期間持續驅動滑座的有效力，而 $s_c$ 是有效停止距離。這是篩選關係式，不能取代製造商的允許能量圖表。請使用確切型錄程序，在相關時納入重力，並套用指定的負載係數或降額規則。

不要假設流量控制器就是能量吸收器。它可以改變速度，但緩衝件、油壓緩衝器、停止件、安裝件與結構仍會承受減速負載。反彈、端蓋撞擊、緊固件鬆動、導向間隙與感測器抖動，都表示停止架構需要檢討。

這份運動負載動能指南說明基本計算。請使用氣缸緩衝能量計算器作為篩選工具，再將其輸入與結果和所選型號公布的限制比較。

對氣動軸而言，分揀精度代表什麼？

ISO 13849-1:2023 提供安全相關控制系統的設計方法，但不會為特定分揀機指定定位公差或所需性能等級。分揀驗收必須分別定義產品偵測、決策時序、滑座端點、機械停止行為與經確認的產品目的地（ISO 13849-1:2023）。

不要把以下量測壓縮成一個「精度」數字：

偵測重複性： 產品感測器切換位置或時間戳的變異。
指令延遲： 從偵測到閥件輸出指令的時間。
運動重複性： 從相同接近方向進入時，滑座到達時間與位置的變異。
端點定義： 實際設定位置的元件，例如停止件、緩衝件、鎖、煞車或受控伺服氣動迴路。
分揀結果： 正確產品是否在沒有接觸損傷、漏分、重複分揀或干擾下一個產品的情況下到達正確目的地。

簧片或固態開關通常只回報磁性目標進入其感測區域。它本身不會建立精確的機械位置。中間可程式化位置需要合適的回授與控制架構；標準方向控制閥加上兩個端點開關，通常只是端到端運動系統。

請分別寫明到達時間、端點位置、反彈、穩定時間與錯誤分揀結果的公差。接著說明量測位置、感測器解析度、取樣方法、接近方向、負載、壓力、溫度與配方。重複性與精度指南提供這項規格所需的術語。

分揀軸的 FAT 與 SAT 證據

ANSI/PMMI B155.1-2023 引導包裝機械供應商與使用者進行正式且文件化的風險評估流程。FAT 與 SAT 應在已定義的條件下，把由此產生的要求轉化為可觀察的通過／不通過證據，而不是只讓無負載冷機以標稱速度短暫運轉（PMMI）。

實用的驗收矩陣會把運轉條件與失效模式交叉排列。一欄說明機台正在做什麼；另一欄說明量測什麼；第三欄放入專案專用限值與證據紀錄。

根據對這些要求的分析，一次標稱速度示範無法建立完整的放行依據。測試組合必須涵蓋已聲明的機械極限、動態壓力、熱機條件、相關環境暴露與經風險評估的故障，同時保留受測硬體與軟體配置。

測試條件	要記錄的量測	測試前要定義的驗收規則
標稱配方	產品速率、到達時間、端點、壓力與分揀結果	要求的輸出與時序分布
最快配方	最短產品間隔與完整移動—返回預算	與下一個產品沒有時序衝突
最大聲明運動質量	峰值或緩衝進入速度、反彈、停止條件與導向反應證據	在確切型號的負載、力矩與能量限制內
最低聲明動態壓力	加速期間的埠壓力、移動時間與末端狀態確認	完成安全運動，且測試後不需提高調壓器設定
熱機連續運轉	時序漂移、溫度觀察、洩漏、導向間隙與停止行為	熱穩定後仍在相同驗收限值內
卡料或產品阻塞	產品接觸、過載反應、滯留能量與復原順序	沒有不受控運動或不安全的自動重啟
產品感測器故障	診斷反應、抑制輸出與故障指示	符合經風險評估的故障行為
失去與恢復氣源或電力	滑座行為、保持負載、儲存能量與重新啟動指令	到達或維持定義的安全狀態；沒有意外重啟
護罩或緊急停止要求	停止反應與剩餘氣動運動	符合已驗證的安全功能規格
清潔或環境暴露	密封件、腐蝕、感測器、電纜、潤滑劑與進入防護狀態	符合聲明的產品與安裝額定值

不要為每台機器臆造一個通用樣本數。請在驗收計畫中設定循環數、允許漏分數、信賴度方法、暖機期間、配方與故障重複次數。安全功能驗證與生產能力研究回答的是不同問題，也可能需要不同證據。

請將原始追蹤資料與配置資料一併存入報告：氣缸料號、閥件與線圈、管路尺寸與長度、流量控制設定、供氣與埠壓力量測位置、感測器料號、PLC 版本、配方、有效負載、環境條件與測試日期。沒有受測配置的通過結果，在維護後很難重現。

食品、沖洗與爆炸性環境如何改變規格？

FDA 指出，食品接觸物品的法規狀態取決於其組成物質、適用授權、製造商與預定使用條件。因此，當密封件、潤滑脂、塗層或其他材料可能合理接觸食品時，僅籠統聲稱「符合 FDA 的氣缸」並不足夠（FDA）。

先定義暴露邊界：

若致動器位於產品區與飛濺區之外，請記錄護罩、蓋件、排水與清潔如何防止遷移或污染。
若材料可能接觸食品，請要求針對確切預定用途與條件的可追溯證據，而不是一般性的密封材料標籤。
對沖洗作業，請驗證完整安裝組件：致動器、開關、連接器、電纜入口、接頭、緊固件、蓋件、排水、潤滑劑與清潔化學品相容性。
IP 等級只能視為確切額定產品或外殼在其聲明測試條件下的等級。不要把感測器的等級轉移套用到整個機械安裝。
對潔淨生產，請核對確切型號的粒子、潤滑脂、排氣、材料、清潔與包裝資料。潔淨室分類不會替致動器提供認證。

ATEX 指令 2014/34/EU 涵蓋預定用於潛在爆炸性環境的設備與防護系統。只有在確定環境、區域、氣體或粉塵組別、溫度等級、設備類別與市場要求後，它才具有相關性（歐盟執委會）。

粉塵也會影響一般非 ATEX 機台。粉末可能進入導向件、遮蔽感測器、堵塞排氣消音器並改變摩擦。濕式清潔可能沖走不相容的潤滑脂，或把化學物質帶入密封介面。這些條件應寫入工作條件表與驗收測試，而不是勾選一個泛稱的「嚴苛環境」。

RFQ 與工程放行資料包

Parker 的 OSP-P 方法根據容許負載、作用力、力矩與緩衝性能選型，其中包括運動質量與緩衝進入速度。只列出缸徑與行程的 RFQ，會漏掉最可能使高速分揀應用失效的變數（Parker OSP-P 型錄）。

請提供給供應商與機台整合商：

每個相關配方的完整分揀順序。
產品速率、最小間距與所需決策窗口。
行程、方向、安裝方式、可用包絡範圍與中間支撐。
總運動質量，包括滑座、工具、電纜、軟管與產品。
供應商座標系統中的重心偏移與外部作用力。
目標平均速度、量測或估算的緩衝進入速度、加速度與減速度。
要求的端點、到達時間、反彈與穩定公差。
可用靜態壓力與致動器處的最低動態壓力。
閥件、埠、接頭、管路、消音器與流量控制細節。
內部緩衝、外部油壓緩衝器、煞車、鎖定與機械停止件配置。
產品感測器、氣缸感測器、回授裝置、控制器與診斷涵蓋範圍。
護罩、緊急停止、失氣、斷電、卡料與重新啟動時的安全狀態行為。
溫度、粉塵、水、化學品、食品接觸邊界與危險區域分類。
預期年度循環數與移動距離，以及一個循環的確切定義。
FAT/SAT 條件、通過／失敗限值、紀錄、維護狀態與變更控制要求。

若要進行長行程流量與支撐計算，請使用無桿氣缸輸送機選型指南。若要檢查對心與導向卡滯，請使用導軌平行度公差指南。

實務選型規則是什麼？

ISO 12100 要求文件化風險評估與風險降低；ISO 4414 涵蓋氣動系統危害。只有在確切型號限制與 FAT/SAT 結果能涵蓋已定義的配方、負載、環境、故障與安全狀態時，才能核准無桿軸（ISO 12100；ISO 4414）。

不要把「2 m/s」、「5,000 萬次循環」或「±0.1 mm」當成彼此孤立的標示值來採購。應採購具有可追溯配置、明確工況、公開型號限制、議定測試方法與量測證據的方案。若機台改變產品間距、有效負載、導向幾何、停止方法、閥件、管路、壓力、軟體或環境，應重新檢討原驗證是否仍適用。

最強的包裝分揀機不是標示數字最大的軸，而是在機台最壞的已聲明運轉條件下，其時序、負載路徑、停止能量、控制、環境適用性與故障行為仍保持在文件化限制內的軸。

高速無桿氣缸分揀常見問答

ISO 15552 涵蓋指定桿式氣缸的互換性尺寸，ISO 4414 涵蓋氣動系統安全，而 PMMI B155.1 涵蓋其適用範圍內的包裝機械。釐清這些差異，才能回答速度、精度、食品應用、緩衝與驗收證據等常見問題，而不必臆造通用的無桿氣缸限制（ISO；PMMI）。

ISO 15552 是否為高速包裝用無桿氣缸提供認證？

不能。ISO 15552:2018 建立指定單桿或雙桿氣動氣缸及可拆式安裝件的互換性尺寸。它不會認證無桿氣缸的速度、導向能力、重複性、緩衝或使用壽命。請核對確切無桿型號的型錄，並另外驗證已安裝的分揀工作條件。

每分鐘產品件數是否等於每分鐘氣缸循環數？

不一定。分揀機可能在數個產品期間保持一個位置，只在剔除品出現時移動，或要求在一個產品間隔內完成移動與返回。在指定致動器頻率或流量前，應先把產品順序換算成偵測、指令、閥件、運動、停留與返回時間。

磁性開關能否保證 ±0.1 mm 的分揀精度？

單靠它不能。氣缸開關通常只表示磁性目標進入感測區域。端點精度也取決於導向件、機械停止件、緩衝件、負載、接近方向、壓力、速度、安裝方式與量測方法。請把開關重複性與滑座位置及最終分揀結果分開規定。

高速無桿氣缸何時需要外部油壓緩衝器？

請使用所選製造商的質量—速度、負載—力矩與緩衝能量程序。當內部緩衝無法吸收已聲明的運動質量與驅動能量，或停止架構需要更嚴格的反彈控制時，就需要外部油壓緩衝器。型錄要求時，應將其安裝在負載有效重心附近。

FAT 與 SAT 應保留哪些證據？

請保留同步時序與壓力追蹤資料、位置或末端狀態紀錄、分揀結果、受測配方、有效負載、氣缸與閥件料號、管路細節、流量控制設定、軟體版本、環境條件、故障測試結果與已簽署的驗收限值。這些紀錄能讓維護或修改後的結果仍可重現。

來源與技術參考

ANSI/PMMI B155.1-2023。 其適用範圍內包裝與加工機械的安全要求及風險評估。PMMI 標準頁面。查閱日期：2026-07-26。
ISO 12100:2010。 機械安全、風險評估與風險降低。ISO 官方頁面。查閱日期：2026-07-26。
ISO 4414:2010。 氣動流體動力系統與元件的一般規則及安全要求。ISO 官方頁面。查閱日期：2026-07-26。
ISO 13849-1:2023。 控制系統安全相關部分的一般原則。ISO 官方頁面。查閱日期：2026-07-26。
ISO 15552:2018。 指定單桿或雙桿氣動氣缸及可拆式安裝件的尺寸系列。ISO 官方頁面。查閱日期：2026-07-26。
Parker OSP-P 型錄 0980。 無桿氣缸負載、力矩、緩衝與緩衝進入速度指引。Parker 官方 PDF。查閱日期：2026-07-26。
SMC MY1B 型錄。 依型號而定的容許負載、力矩、速度與油壓緩衝器選型指引。SMC 官方 PDF。查閱日期：2026-07-26。
FDA 食品接觸材料。 元件、授權、製造商與預定使用條件的法規狀態。FDA 官方指引。查閱日期：2026-07-26。
歐盟執委會 ATEX。 預定用於潛在爆炸性環境的設備與防護系統。歐盟執委會。查閱日期：2026-07-26。
