哪些氣缸能在高速應用中承受數百萬次循環而不失效？

選擇高循環氣動氣缸時，不能只看結構類別。任何氣缸都不會僅因標示為高速型、導向型、薄型、ISO 規格或無桿型，就能保證歷經數百萬次循環而不失效。可信的候選型號必須具備該型號專屬的耐久證據，而且證據要與負載、行程、速度、壓力、環境、維護及明確的失效界限相互對應。Parker P5T 導向推進氣缸就是一個有文件佐證的例子：其負載圖以至少一千萬次循環的使用壽命為依據，Parker 同時警告，更高的負載會縮短壽命（Parker P5T，2025）。但這不表示每一種 P5T 配置都適合所有高速機台，也不能據此建立通用排名。請先界定生產使用量，篩選具有相關證據的確切型號，把其測試條件與機台逐項比較，並在放行前驗證完整的致動系統。

重點摘要

Parker 的 P5T 負載圖以在所述負載範圍內至少一千萬次循環為依據。

速度或頻率額定值不能證明使用壽命。

ISO 19973-3 以循環次數或公里數表示氣缸壽命。

B10 值是統計數值，不是零失效保證。

核准型號前，應同時計算循環次數與累積行程。

真正有用的問題不是「哪一種氣缸最耐用？」，而是「哪一個確切氣缸型號的耐久證據，在代入實際負載、行程、速度、停止方式、空氣品質及失效標準後仍然適用？」這項轉變能把行銷比較變成工程資格驗證工作。

「數百萬次循環」究竟證明了什麼？

ISO 19973-3 指出，氣動氣缸的壽命通常以循環次數或公里數表示，並規定帶活塞桿氣缸的測試程序。這些方法處理的是在所述條件下的首次失效，並不是無條件承諾每支氣缸都能達到報告中的數字（ISO 19973-3，2015）。

一次循環是由測試或機台規格界定的一個完整動作順序。對雙動氣缸而言，團隊通常指伸出再縮回，但供應商也可能以單次行程、換向次數或機台操作次數計算。比較數字前，必須先定義計數事件。

失效標準是結束測試的可量測界限。它可能是外部洩漏、內部旁通、啟動壓力增加、行程不完整、循環時間漂移、導向間隙過大、緩衝損壞，或其他指定功能喪失。「仍能移動」不足以作為通過條件。

型錄提到「一千萬次循環」時，請提出以下五個問題：

這個數字是實測值、統計 B10 值、設計依據，還是估算值？
測試的是哪一個確切型號、缸徑、行程、安裝方式、密封選項及導向版本？
測試採用何種壓力、速度、負載、頻率、空氣品質、溫度及潤滑條件？
測試了多少試件？離群值與維修如何處理？
哪一個門檻被視為首次失效？

若沒有這些答案，就不能把該數字安全地套用到生產線。

根據我們對 ISO 19973 與 Festo 使用壽命指引的分析，一項完整的百萬次循環聲明需要四個層次：使用量指標、失效門檻、測試母體及聲明條件。循環次數或公里數用來量化使用量；洩漏、時間、壓力、間隙或損壞用來界定失效；樣本結果與統計處理說明測試母體；壓力、行程、速度、負載、空氣品質、溫度及維護則界定結果適用的範圍。少了任何一層，聲明都會變得含糊。例如，某個試件可能完成一千萬次無負載台架循環，但在實際生產的驗收界限下更早失效，原因是導向間隙或行程時間早已漂移到超出機台要求。因此，使用壽命證據既要說明測試進行了多遠，也要說明結束時「通過」的實際含義。

具備百萬次循環文件證據的高循環氣動氣缸

Parker 為 P5T 短行程推進氣缸的負載圖公布了具體的一千萬次循環設計依據。相較之下，SMC 為 CM2/CQ2-X3423 高速系列公布最高 2,500 mm/s 與 15 Hz，但這些速度和頻率數值並不是明示的一千萬次循環壽命額定值（Parker P5T，2025；SMC CM2/CQ2-X3423，2026）。

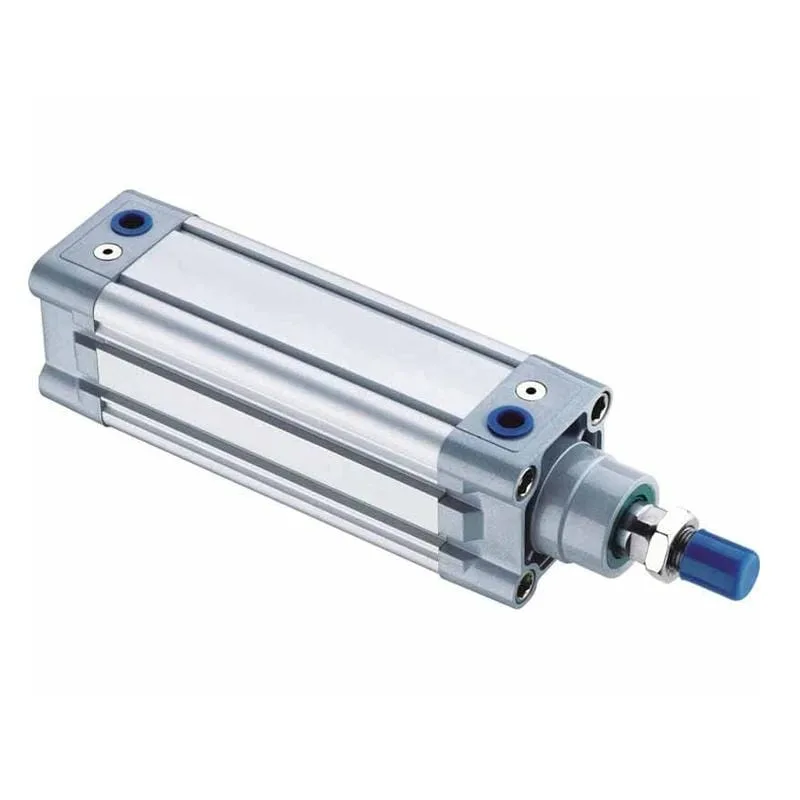

傳統型材式氣缸可以成為高循環候選型號，但圖片與外形本身無法證明其速度、負載或耐久界限。

證據比類別名稱更重要：

候選設計	已公布證據能證明什麼	無法證明什麼
導向式短行程推進氣缸	Parker P5T 負載圖以圖示負載與幾何條件下至少一千萬次循環的使用壽命為依據	超出負載曲線、未列出的速度，或採用不同停止方式與環境時的適用性
高速或高頻有桿氣缸	SMC CM2-X3423 在 25 mm 行程時可達 12 Hz；CQ2-X3423 在 5 mm 行程時可達 15 Hz；兩者最高速度均列為 2,500 mm/s	失效前的最低循環次數，或在其他行程與迴路條件下的核准資格
標準 ISO 6432、ISO 15552 或 ISO 21287 氣缸	ISO 19973-3 為適用的有桿氣缸提供可靠度測試框架	每一支符合標準的氣缸都具有相同的通用使用壽命值
導向型、薄型或防迴轉氣缸	型號專屬的負載、力矩、軸承、速度及耐久資料可能支持高循環目標	僅憑結構類別就自動具有壽命優勢
無桿氣缸	製造商測試或應用特定資格驗證可以支持確切設計與負載路徑	ISO 19973-3 的直接涵蓋；該標準明定範圍為帶活塞桿的氣缸

這項區分可以避免常見的選型錯誤。某支氣缸可能具有優異的頻率額定值，卻沒有公開的耐久數值；另一支氣缸可能具備一千萬次循環的負載設計依據，卻可能速度太慢、緩衝不足，或幾何形式不適合該機台。

我們發現，公開的氣缸證據可分成三個明確類別。Parker 的 P5T 資料把負載圖與至少一千萬次循環相連，因此可支持該導向式短行程系列在特定條件下的壽命聲明。SMC 的 CM2/CQ2-X3423 資料公布 12 Hz、15 Hz 與 2,500 mm/s 界限，因此支持的是有條件的速度與頻率聲明，而不是最低壽命。ISO 19973-3 為適用的有桿氣缸提供可重複的可靠度框架，但不會為每一種合規設計指定同一個使用壽命。這些類別不能合併成通用排名。實用的候選清單必須說明每份文件證明了哪一項確切要求，以及哪些要求仍需供應商確認或代表性應用測試。

如需完整的速度、流量、負載與詢價流程，請使用高速氣動氣缸規格檢查表。本文只聚焦耐久證據。

為什麼 B10 值不是零失效保證？

Festo 將 B10 定義為：在特定條件下，10% 受測元件已超出所定界限時的循環次數（Festo Product Service Life，2013）。該文件也指出，元件可能在達到 B10 前失效，而且使用壽命無法保證。

B10 是統計可靠度特徵，不是每一個元件都能達到的最低保證壽命。如果 B10 為一千萬次循環，依其定義並不表示所有元件都能存活一千萬次循環。它描述的是一個測試母體與明定的測試門檻（Festo Product Service Life，2013）。

以下三種標示必須分開理解：

完成測試： 一個或多個樣品在所述條件下達到指定循環次數。
B10 或其他統計值： 依據測試方法與失效資料計算出的母體特徵。
保固或應用保證： 明確列出範圍、排除事項與補救方式的商業承諾。

ISO 19973-1 指出元件壽命會有差異，並要求以統計評估解讀結果。其方法適用於不經維修的首次失效，同時依明定方法排除離群值（ISO 19973-1，2015）。ISO/TR 16194 另提供加速測試指引，但由於方法各異，並未提供單一通用的加速程序（ISO/TR 16194，2017）。

那麼買方應該索取什麼？請要求供應商提供可靠度術語、測試方法、樣本數、信賴度處理方式、失效門檻、離群值政策及完整運轉條件。若沒有這些細節，「測試至一千萬次」只是一項觀察結果，不是完整的可靠度聲明。

循環次數是里程表，不是保固。它只記錄使用量。可靠度需要測試母體、明定界限與條件；保固則需要另一份書面承諾。

如何把生產速率換算成資格驗證目標？

若設備每分鐘運轉 180 次循環、每天 16 小時、每年 250 天，致動器每年會完成 4,320 萬次機台循環。這項算術只定義使用量目標，不代表預期氣缸壽命。將它與測試證據比較前，還必須搭配行程距離及精確的循環定義。

每年循環次數為：

N_{\mathrm{year}} = f \cdot 60 \cdot h_d \cdot d_y

其中， $N_{\mathrm{year}}$ 是每年循環次數， $f$ 是每分鐘循環次數， $h_d$ 是每日運轉小時數， $d_y$ 是每年運轉天數。此公式假設在所有運轉時間內都持續維持所述頻率。若尚未排除計畫停機、換線及不循環的停留時間，應將其扣除。

以每分鐘 180 次循環為例：

N_{\mathrm{year}} = 180 \cdot 60 \cdot 16 \cdot 250 = 43{,}200{,}000

接著計算滑動距離。對每一循環完成一次伸出與一次縮回的雙動氣缸而言：

S_{\mathrm{year}} = 2 L N_{\mathrm{year}}

其中， $S_{\mathrm{year}}$ 是以公尺計的累積行程， $L$ 是以公尺計的行程長度。行程 50 mm 的氣缸每年完成 4,320 萬次循環時，總移動距離為 4,320 km。行程 500 mm 的氣缸在相同頻率下會移動十倍距離，即使兩種應用回報的循環次數完全相同。

這正是 ISO 19973-3 同時採用循環次數與公里數的原因。另一篇氣動工作循環指引說明如何記錄完整生產順序中的運動、停留、頻率與累積行程。

即使頻率符合要求，高速為何仍會縮短壽命？

SMC 警告，持續高速、高頻運轉可能使缸筒發熱，而且行程末端的撞擊會隨速度增加。其型錄要求運轉速度與負載質量保持在容許動能範圍內，並指出氣動迴路可能導致設備無法達到額定高頻運轉（SMC CM2/CQ2-X3423 Catalog，2026）。

頻率、活塞速度與累積行程描述的是不同的使用量：

頻率計算動作順序重複的次數。
速度決定移動質量行進及進入緩衝的快慢。
行程累積密封件、導向件及軸承的滑動距離。
停止能量對緩衝器、端蓋、安裝座、工具及油壓緩衝器施加負荷。
換向會改變密封件方向、導向反作用力、壓力及加速度。

在移動質量固定時，動能與速度平方成正比。速度加倍會使動能變成四倍，而且這還未計入氣缸推力在停止距離內所做的功。頻率額定值不能凌駕於該型號的容許能量或質量－速度圖。

Parker 也指出，活塞進入緩衝區時的速度可能比平均行程速度高約 50%。選擇緩衝時應使用這個較高的數值，而不是單純用行程長度除以行程時間所得的平均值（Parker P1F，2025）。

當停止能量或回彈決定設計時，請使用高速氣緩衝指引。該文包含專用的緩衝能量流程；本文不把該計算工具當作壽命預測器。

必須與實際機台相符的測試條件

ISO 19973-1 要求說明測試條件並以統計資料進行評估，因為元件壽命存在差異。ISO 19973-3 進一步加入氣缸專用設備、門檻及報告要求。因此，只有在生產條件已與受測配置逐項比較後，才能沿用循環數值（ISO 19973-1，2015；ISO 19973-3，2015）。

請建立並排的資格驗證表：

變數	供應商證據	生產需求	判定問題
型號與尺寸	完整料號、缸徑、行程、選項	實際訂購配置	受測結構是否完全相同？
循環定義	單次行程、換向，或伸出－縮回一組	PLC 與機台定義	雙方計算的是否為同一事件？
負載	軸向力、質量、側向負載、力矩	工具、產品、纜線及軟管作用力	所有反作用力是否都在受測或公布界限內？
運動	頻率、平均與峰值速度、加速度	峰值及持續運轉配方	測試是否涵蓋實際運動曲線？
停止	緩衝器、緩衝墊、油壓緩衝器、外部擋塊	實際停止架構	能量是否由相同元件吸收？
空氣	壓力、動態壓力、過濾、水分、油分	使用點量測值	空氣品質與壓力是否仍可比較？
環境	溫度、化學物質、微粒、沖洗	最嚴苛的運轉與清潔條件	密封件、潤滑脂、塗層及感測器是否相容？
維護	檢查、潤滑、調整、更換零件	現場維護計畫	測試是連續進行、定期保養，還是曾經維修？
失效門檻	洩漏、壓力、時間、間隙、損壞	機台驗收界限	供應商判定通過的元件是否仍符合生產需求？
統計依據	樣本數、失效、離群值、信賴度方法	要求的可靠度目標	所報數字是否為有效的母體指標？

例如，在負載圖範圍內完成資格驗證的短行程導向推進氣缸，不應直接核准用於長行程、承受側向負載的連桿機構。在 5 mm 行程下測試的高頻薄型氣缸，也不應假設在 200 mm 行程時仍能維持相同頻率。產品名稱可能聽起來合適，但條件並不相符。

我們團隊發現，在比較型錄時最容易遺漏的條件是行程、負載幾何及停止架構。較短的測試行程會減少每次循環的累積移動距離，也可能改變可供加速與緩衝的時間。位於中心的軸向質量無法重現偏置工具所產生的導向力矩。採用外部油壓緩衝器的測試台，也不能證明氣缸內部緩衝能停止相同的負載。空氣路徑細節同樣重要。閥響應、管路容積、接頭、排氣限制及氣缸埠的動態壓力，會決定活塞能否達到公布速度，以及進入停止位置時的撞擊程度。請把這些條件列在同一份比較表中，以免相同的循環次數掩蓋不同的機械測試。

空氣品質、對中及表面狀況也很重要。請使用氣動致動器維護檢查表建立狀態記錄；當負載中心偏離運動軸線時，請參閱側向負載指引。

供應商應提供哪些證據？

Parker 的 P5T 聲明把壽命連結至負載圖，並警告負載增加會縮短壽命。這是實用型錄聲明的最低標準：循環數值必須與支配壽命的變數相連。沒有測試證據支持的「高級密封件」或「強化結構」說法，不能取代測試證據（Parker P5T，2025）。

我們的資料來源比較顯示，最有力的證據能同時回答適用性與可追溯性問題。適用性是確認受測缸徑、行程、負載、速度、停止方式、空氣及環境是否代表實際訂購應用。可追溯性則是確認供應商能否識別測試樣品、方法、失效門檻、結果、維護及統計處理。只有循環總數而無適用性，不能核准機台；只有一般測試說明而無可追溯結果，也不能證實產品聲明。請同時索取兩者，並把每一項未解決差異記錄為需要書面核准或測試的應用風險。這份證據記錄也能避免日後僅因替代品具有相同安裝尺寸或行銷標示就獲得核准。

下達高循環訂單前，請索取以下證據：

測試樣品的確切料號與數量。
循環定義、總循環次數、總公里數及運轉小時數。
動作期間氣缸埠的壓力。
行程、頻率、速度曲線、移動質量、外部負載及力矩。
緩衝器、擋塊、油壓緩衝器、閥、管路、接頭及排氣配置。
壓縮空氣中的微粒、水分、油分及潤滑條件。
環境、元件及空氣溫度。
檢查間隔，以及容許的調整或維護。
失效樣品結果、離群值處理與任何維修。
洩漏、時間、壓力、間隙、磨耗及可見損壞的失效門檻。
統計術語、計算方法及信賴度資訊。
與工程壽命資料分開記錄的保固條款及排除事項。

不要把一次耐久測試結果視為同系列所有缸徑與行程的證明。請詢問製造商如何把結果轉用到不同尺寸、密封組、軸承選項及安裝配置。若測試未涵蓋您的配置，應要求進行應用審查、代表性耐久測試或受控的試點安裝。

工業氣缸密封件指引可協助識別失效元件所執行的是密封、刮除、導向還是靜態隔離功能。請保留拆下的零件，因為磨耗形態可能揭示資格驗證是否漏掉污染、側向負載、熱量或表面損傷。

如何驗證高循環氣動氣缸的資格？

ISO/TR 16194 適用於氣動元件的加速可靠度指引，但明確指出不提供單一通用的加速測試程序。因此，生產資格驗證必須記錄其應力模型，不能假設提高速度或壓力就能得到簡單的線性壽命換算（ISO/TR 16194，2017）。

請採用以下流程：

定義使用量。 記錄每分鐘循環次數、運轉時程、行程、每年循環次數、每年移動距離、負載幾何及停止能量。
定義失效。 為洩漏、時間漂移、最低壓力、間隙、刮痕、溫度、回彈、噪音及動作不完整設定界限。
篩選確切型號。 綜合使用速度、頻率、負載、能量、環境及耐久資料。
統一證據基準。 將供應商條件與機台條件換算成相同單位及循環定義。
彌補每項差距。 若公開證據無法直接適用，應取得書面應用核准或規劃代表性測試。
在生產條件下試點。 使用實際的閥、管路、接頭、負載、安裝方向、停止方式、空氣品質、環境條件及控制時序。
追蹤狀態趨勢。 記錄循環次數、累積行程、行程時間、洩漏、動態壓力、導向間隙、溫度及撞擊表現。
檢查失效零件。 標記方向、拍攝磨耗，並保留密封件、導向件、軸承、活塞桿及油壓緩衝器以供根因審查。
更新維護門檻。 依據型號說明與量測狀態設定檢查及更換時機，而不是採用型錄壽命的通用百分比。
變更後重新驗證。 在負載、行程、速度、閥、管路、緩衝、安裝、環境或密封組變更後，重做相關檢查。

完善的高循環規格同時需要計時器與里程表。計時器反映速度、熱量及生產速率；里程表反映滑動距離；負載幾何與停止能量則說明每一公里實際有多艱難。

高循環氣動氣缸常見問題

ISO 19973-3 以循環次數或公里數表示氣動氣缸壽命，而 Parker 則將一張 P5T 負載圖連結至至少一千萬次循環。只有在循環定義、配置、測試條件及失效門檻與實際應用相符時，這些數字才有用（ISO 19973-3，2015；Parker P5T，2025）。

一千萬次循環是保證的最低壽命嗎？

不是。應確認該數字是設計依據、已完成的耐久測試、B10 值、估算值，還是書面保證。Festo 指出，元件可能在達到 B10 值之前失效，使用壽命也無法保證。務必審查確切測試條件與商業條款。

高頻氣缸一定也是高循環氣缸嗎？

不一定。SMC 為 CQ2-X3423 公布最高 15 Hz 與 2,500 mm/s，但頻率與速度資料並未說明每支氣缸能完成多少次循環。該型號還必須符合耐久性、負載、能量、環境與失效界限要求。

氣缸壽命應以循環次數還是公里數比較？

可行時應同時使用兩者。循環次數描述換向與停止事件；公里數描述累積滑動行程。在相同循環次數下，50 mm 與 500 mm 行程會造成十倍的移動距離差，因此只看單一指標可能掩蓋重要的使用量。

ISO 19973-3 是否涵蓋無桿氣缸？

其明定範圍是帶活塞桿的氣動氣缸，包括適用的 ISO 6432、ISO 15552 與 ISO 21287 設計。無桿氣缸需要製造商針對型號提出證據，或進行有文件記錄的應用測試；未經確認，不應宣稱該標準直接涵蓋。

在達到目標循環次數前，哪些情況應觸發更換？

以最早出現的型號或現場界限為準：洩漏、行程時間漂移、壓力變化、間隙過大、刮傷、異常撞擊、發熱、噪音、緩衝損壞或動作不完整。超過狀態界限後，目標循環次數並不構成繼續運轉的依據。

應該選擇哪一支氣缸？

請選擇其已公布或已提供的證據能與機台負載、行程、速度、頻率、累積移動距離、停止方式、空氣品質、環境、維護及失效界限相符的確切氣缸型號。Parker P5T 顯示，一千萬次循環的設計依據可以有文件佐證；SMC CM2/CQ2-X3423 則顯示，高頻性能可以單獨記錄。這兩項事實都不能支持通用的氣缸排名。

對新專案而言，應要求供應商證明適用的壽命聲明，並以代表性試點測試彌補證據缺口。對已安裝機台而言，應以循環次數與移動距離追蹤狀態趨勢，並保留失效零件進行根因分析。這套流程比僅因型錄寫著「高循環」就購買氣缸更可靠。

Jack Chen 以氣缸選型、負載及應用驗證的角度編寫本指南。Jack Chen 作者頁面介紹了這套技術資料庫背後的工程背景。
