Tri à grande vitesse avec des vérins sans tige : normes et

Le tri à grande vitesse avec des vérins sans tige n'est pas régi par une norme unique qui attribuerait à chaque actionneur une cadence minimale, une répétabilité de ±0,1 mm ou une durée de vie universelle. Les normes couvrent des parties différentes de la machine. L'ANSI/PMMI B155.1 traite de la sécurité des machines d'emballage et de transformation, l'ISO 12100 fournit une méthode d'évaluation des risques, l'ISO 4414 couvre les dangers des systèmes pneumatiques et l'ISO 13849-1 s'applique lorsqu'une fonction de commande réduit le risque.

La vitesse admissible, la charge, le moment de guidage, l'énergie d'arrêt et la répétabilité du vérin dépendent toujours du modèle exact, de ses conditions catalogue et de la spécification d'acceptation de la machine. Pour un trieur rapide, la tâche pratique consiste à convertir ces sources en contrôles FAT et SAT mesurables.

Points clés

L'ISO 15552 ne définit pas les performances de tri d'un vérin sans tige.

Le nombre de colis par minute et le nombre de cycles de l'actionneur par minute sont des exigences différentes.

La vitesse de pénétration dans l'amortissement peut dépasser la vitesse moyenne de course.

Les moments de guidage et l'énergie d'arrêt nécessitent des contrôles propres au modèle.

Les limites FAT/SAT doivent être écrites avant de commencer le réglage.

La frontière entre les normes et les essais est importante. Une machine peut utiliser des composants conformes aux normes tout en ratant des produits, en rebondissant sur la butée, en perdant sa pression dynamique ou en se déplaçant de manière imprévue après un défaut. La conformité établit le processus de conception et le cadre de sécurité ; la validation de l'application établit si l'axe installé remplit sa mission de tri.

D'après notre analyse des quatre normes et des deux catalogues de fabricants cités ci-dessous, trois frontières doivent rester séparées : exigences de sécurité de la machine, exigences du système pneumatique et limites de l'actionneur propres au modèle. Les réunir en un seul chiffre de « norme industrielle » masque le document qui justifie chaque critère d'acceptation.

Normes applicables à un trieur d'emballages à grande vitesse

L'ANSI/PMMI B155.1-2023 couvre les machines d'emballage nouvelles, modifiées ou reconstruites, y compris les équipements de convoyage utilisés dans les fonctions d'emballage. L'ISO 4414:2010 couvre les dangers des systèmes pneumatiques sur les machines. Aucune des deux ne publie une valeur universelle de vitesse, de répétabilité, de pourcentage de charge latérale ou de durée de vie en cycles pour les vérins sans tige (PMMI ; ISO 4414).

Utilisez les normes comme une hiérarchie, et non comme des certificats de produit interchangeables :

ANSI/PMMI B155.1 est une norme de sécurité des machines d'emballage et de transformation dans le périmètre qu'elle définit. ISO 4414 est une norme de sécurité des systèmes pneumatiques. ISO 15552 est une norme d'interchangeabilité dimensionnelle pour la série de vérins à tige décrite dans son périmètre.

Niveau	Document pertinent	Contribution	Ce qu'il ne fournit pas
Machine d'emballage	ANSI/PMMI B155.1-2023 pour les machines nord-américaines concernées	Responsabilités, évaluation documentée des risques et réduction des risques pour les machines d'emballage et de transformation	Une valeur de performance pour un vérin sans tige
Évaluation des risques de la machine	ISO 12100:2010	Identification des dangers, estimation et évaluation des risques, réduction des risques, documentation et vérification	Un alésage, une vitesse ou une méthode d'arrêt imposés pour le vérin
Système pneumatique	ISO 4414:2010	Règles générales et exigences de sécurité pour les systèmes et composants pneumatiques utilisés sur les machines	Un débit de tri ou une tolérance de positionnement par défaut
Commande liée à la sécurité	ISO 13849-1:2023, lorsqu'elle s'applique	Méthode de conception et d'intégration des parties liées à la sécurité des systèmes de commande	La fonction de sécurité ou le niveau de performance requis pour un trieur donné
Dimensions du vérin	ISO 15552:2018	Dimensions d'interchangeabilité pour certains vérins pneumatiques à simple ou double tige avec fixations amovibles	Dimensions d'un vérin sans tige, précision de tri ou endurance à grande vitesse

L'ISO 15552:2018 couvre explicitement les vérins pneumatiques à simple ou double tige de la série dimensionnelle définie. La citer comme preuve qu'un vérin sans tige à articulation mécanique ou à couplage magnétique satisfait les exigences d'un tri rapide est une erreur de catégorie.

Les normes ne rendent pas non plus toutes les exigences listées applicables partout. L'ATEX est pertinente lorsque l'équipement est destiné à une atmosphère potentiellement explosive. Les règles de contact alimentaire comptent lorsqu'un matériau peut raisonnablement toucher un aliment dans les conditions prévues. Le marché de la machine, le produit, l'environnement, l'accès, la méthode de nettoyage et l'évaluation des risques déterminent l'ensemble applicable.

Quelles données de fonctionnement figer avant de sélectionner le vérin sans tige ?

Parker indique que le choix d'un OSP-P dépend des charges, forces, moments admissibles et des performances de l'amortissement pneumatique en fin de course ; la masse mobile et la vitesse du piston au début de l'amortissement sont des données principales. Cette approche propre au modèle est plus défendable qu'un choix fondé sur une étiquette générique « grande vitesse » (catalogue Parker OSP-P).

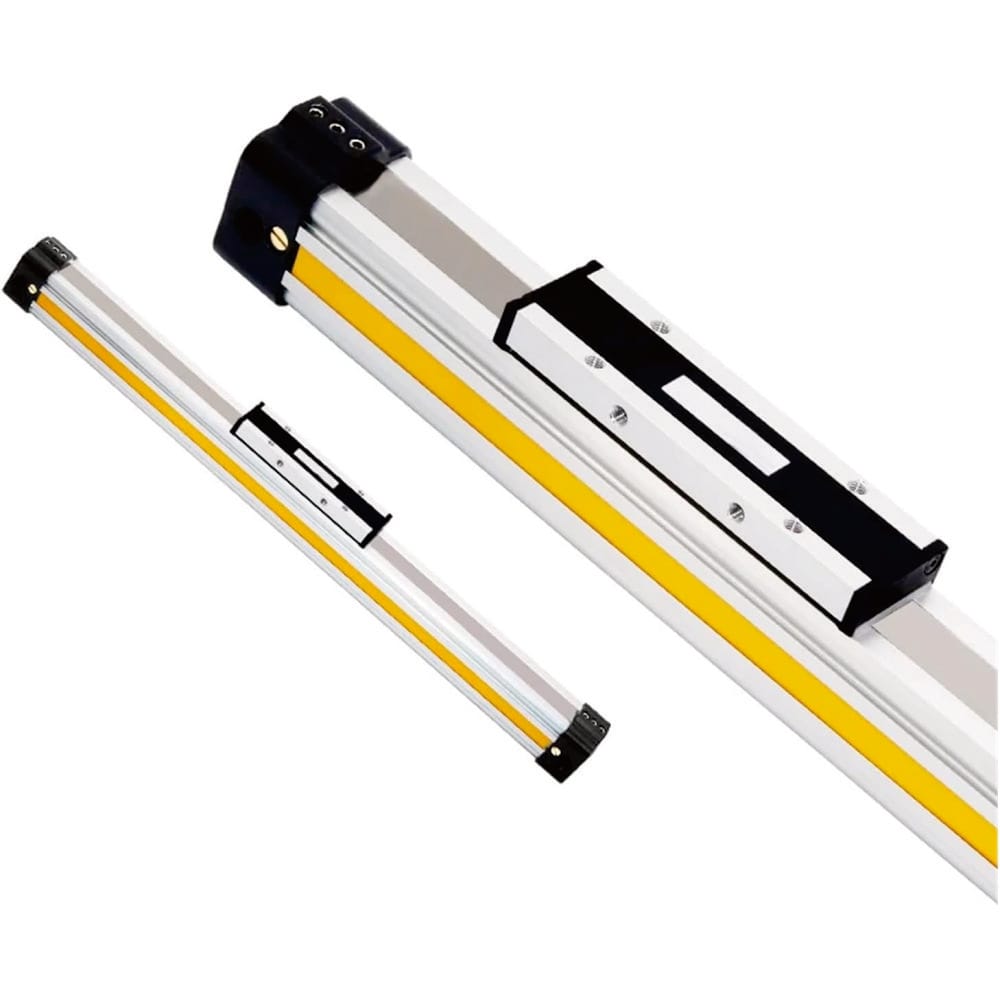

Exemple de vérin sans tige à articulation mécanique illustrant les contrôles de charge, de guidage et d'amortissement propres au modèle

Figez un profil de fonctionnement correspondant au pire cas avant de comparer les vérins :

D'après notre analyse des procédures catalogue citées, les données le plus souvent oubliées sont la vitesse de pénétration dans l'amortissement, la masse propre du chariot, les forces des câbles et des tuyaux, les décalages du centre de gravité et la distance d'arrêt effective. Chacune peut modifier la sélection même si l'alésage, la course et la pression nominale restent inchangés.

Donnée	Valeur à consigner	Pourquoi le trieur en a besoin
Cadence produit	Produits par minute pour chaque recette	Définit l'intervalle de décision disponible, et pas automatiquement la cadence de cycle de l'actionneur
Pas entre produits	Temps et distance minimaux entre les produits	Détermine jusqu'à quel moment le déviateur peut se déplacer sans toucher le produit suivant
Séquence de tri	Déplacement du repos au tri, maintien, retour et cycles sautés	Convertit la cadence de ligne en mouvement réel de l'actionneur
Course	Déplacement utile requis plus réserve d'arrêt et de réglage	Définit le volume de chambre, le temps moyen de mouvement et l'enveloppe de la machine
Masse mobile	Chariot, outillage, fixations, produit, chaîne porte-câbles, tuyaux et accessoires	Détermine la force d'accélération et l'énergie d'arrêt
Géométrie de charge	Décalages du centre de gravité sur chaque axe pertinent	Produit les moments de guidage statiques et dynamiques
Orientation	Horizontale, verticale, inclinée ou base mobile	Modifie les forces aidantes ou opposées et le comportement en cas de défaut
Pression dynamique	Pression au raccord de l'actionneur pendant la course la plus défavorable	Révèle les pertes masquées par une lecture statique du régulateur
Environnement	Température, poussière, eau, produits de nettoyage et classification de l'atmosphère	Détermine les exigences de matériau, d'étanchéité, de pénétration et de certification
État sûr	Comportement requis après ouverture d'une protection, arrêt d'urgence, perte d'air, coupure de courant ou bourrage	Définit les vannes, les commandes de l'énergie stockée, les freins, les verrous et la logique de redémarrage

La recette la plus rapide de la ligne n'est pas forcément le pire cas. Un colis plus lourd, même plus lent, peut créer davantage d'énergie d'arrêt. Un produit plus léger avec un pas plus petit peut laisser moins de temps pour la course de retour. Une machine chaude après plusieurs heures peut aussi se comporter différemment d'une démonstration FAT à froid.

Pour le processus plus large de spécification des vérins, utilisez la check-list de spécification des vérins pneumatiques rapides. Les affirmations relatives à la durée de vie doivent faire l'objet d'une revue séparée des preuves de fonctionnement à grand nombre de cycles.

Comment convertir le débit de colis en budget de temps pour l'actionneur ?

Le catalogue OSP-P de Parker indique que la vitesse du piston à l'entrée de l'amortissement est généralement environ 50 % supérieure à la vitesse moyenne de course. La course divisée par le temps de déplacement ne suffit donc pas à valider l'amortissement. Le budget temporel doit séparer détection, logique, réponse de la vanne, mouvement, décélération, maintien et retour (Parker).

Commencez par le temps entre deux produits :

L'intervalle produit est le temps entre deux produits successifs au niveau du capteur de référence ou du point de décision. Le temps de cycle de l'actionneur est le temps nécessaire à la séquence complète de mouvement commandée. Les deux ne sont égaux que lorsque la séquence de commande exige exactement un cycle complet de l'actionneur par produit.

T_{\mathrm{product}} = \frac{60}{R_{\mathrm{product}}}

Ici, $T_{\mathrm{product}}$ représente les secondes par produit et $R_{\mathrm{product}}$ représente les produits par minute. Pour une cadence illustrative de 180 produits par minute, l'intervalle est de 0,333 seconde. Ce calcul ne prouve pas que l'actionneur doit effectuer 180 cycles complets par minute. La séquence de l'automate peut maintenir une position pendant plusieurs produits ou ne se déplacer qu'à l'apparition d'un rejet.

Pour un produit qui exige un mouvement de tri puis un retour avant le produit conflictuel suivant, écrivez le budget complet :

T_{\mathrm{available}} \geq t_{\mathrm{detect}} + t_{\mathrm{logic}} + t_{\mathrm{valve}} + t_{\mathrm{accelerate}} + t_{\mathrm{travel}} + t_{\mathrm{decelerate}} + t_{\mathrm{dwell}} + t_{\mathrm{return}} + t_{\mathrm{margin}}

Chaque terme doit avoir une limite mesurable. La détection comprend la réponse et le filtrage du capteur. La logique comprend le temps de tâche et le délai réseau. Le temps de vanne comprend les réponses électrique et pneumatique. Le déplacement comprend l'accélération et la décélération, au lieu de supposer une vitesse constante. La marge couvre la variation déclarée, et non un pourcentage inexpliqué copié d'une autre machine.

Mesurez les signaux sur une base de temps commune. Un enregistrement utile comprend le capteur produit, la décision de l'automate, la commande de vanne, les pressions aux raccords de l'actionneur, la position du chariot ou le capteur de fin de course et la confirmation du rejet. Sans synchronisation, un tri tardif peut être attribué au vérin alors que le retard a commencé au niveau de la cellule photoélectrique, du contrôleur, de la vanne, du tuyau ou de l'échappement.

Le calculateur de débit requis pour un vérin peut fournir un premier contrôle de l'alésage, de la course, de la pression et du temps de course cible. Considérez son résultat comme une présélection de vanne et de tuyauterie, puis confirmez la pression dynamique et le temps de déplacement réel sur la machine installée.

Comment vérifier les charges de guidage et l'énergie d'arrêt ?

La documentation MY1 de SMC exige des contrôles de charge et de moment à la vitesse de piston concernée. Pour les conditions MY1B spécifiées à 1 000 à 1 500 mm/s, elle recommande un amortisseur externe. Il s'agit d'une recommandation propre au modèle et à la taille, et non d'un seuil universel pour tous les vérins sans tige (SMC).

Une charge de chariot crée plus qu'une force axiale. Les décalages de son centre de gravité créent des moments de tangage, de lacet et de roulis. L'accélération, la décélération, la traînée des tuyaux, la force de la chaîne porte-câbles, l'impact du produit et la déformation du bâti peuvent augmenter ces réactions. Vérifiez le système de coordonnées et la méthode de combinaison des charges de la série choisie ; ne transformez pas une charge admissible sur un axe en un « pourcentage de charge latérale » général.

Utilisez l'énergie cinétique comme premier contrôle de l'arrêt :

La vitesse de pénétration dans l'amortissement est la vitesse du piston ou du chariot au début de la décélération dans l'amortissement choisi ou la butée externe. Elle peut être sensiblement supérieure à la vitesse moyenne de course ; mesurez-la ou estimez-la donc avec la méthode de sélection indiquée par le fabricant.

E_k = \frac{1}{2} m v_c^2

Ici, $E_k$ est l'énergie cinétique en joules, $m$ est la masse mobile totale en kilogrammes et $v_c$ est la vitesse à l'entrée de l'amortissement en mètres par seconde. Comme l'énergie varie avec le carré de la vitesse, doubler $v_c$ produit quatre fois plus d'énergie cinétique à masse égale.

La butée peut aussi devoir absorber le travail d'entraînement pneumatique pendant la course d'amortissement :

E_{\mathrm{screen}} = E_k + F_{\mathrm{effective}} s_c

Ici, $F_{\mathrm{effective}}$ est la force effective qui continue d'entraîner le chariot pendant la décélération et $s_c$ est la distance d'arrêt effective. Il s'agit d'une relation de présélection, et non d'un remplacement de la courbe d'énergie admissible du fabricant. Utilisez la procédure exacte du catalogue, incluez la gravité lorsqu'elle est pertinente et appliquez les facteurs de charge ou règles de déclassement spécifiés.

Ne supposez pas qu'un régulateur de débit absorbe l'énergie. Il peut modifier la vitesse, mais l'amortissement, l'amortisseur, la butée, le montage et la structure reçoivent toujours la charge de décélération. Un rebond, un choc sur le couvercle, des fixations qui se desserrent, du jeu dans le guidage ou des oscillations du capteur indiquent que l'architecture d'arrêt doit être revue.

Le guide de l'énergie cinétique d'une charge mobile explique le calcul de base. Utilisez le calculateur d'énergie d'amortissement d'un vérin comme aide de présélection, puis comparez ses données et son résultat aux limites publiées du modèle choisi.

Que signifie la précision de tri pour un axe pneumatique ?

L'ISO 13849-1:2023 fournit une méthode de conception des systèmes de commande liés à la sécurité, mais n'attribue ni tolérance de positionnement ni niveau de performance requis à un trieur donné. L'acceptation du tri doit définir séparément la détection du produit, le temps de décision, la position finale du chariot, le comportement de la butée mécanique et la destination confirmée du produit (ISO 13849-1:2023).

Ne réduisez pas ces mesures à un seul chiffre de « précision » :

Répétabilité de détection : variation de la position ou de l'horodatage de commutation du capteur produit.
Latence de commande : temps entre la détection et la commande de sortie de la vanne.
Répétabilité du mouvement : variation du temps d'arrivée et de la position du chariot depuis la même direction d'approche.
Définition de la position finale : composant qui fixe physiquement la position, par exemple une butée, un amortissement, un verrou, un frein ou une boucle servopneumatique commandée.
Résultat du tri : vérification que le bon produit atteint la bonne destination sans dommage de contact, absence de tri, double tri ou interférence avec le produit suivant.

Un capteur à lames souples ou à semi-conducteur indique normalement qu'une cible magnétique est entrée dans sa zone de détection. Il ne crée pas à lui seul une position mécanique exacte. Les positions intermédiaires programmables exigent une architecture de retour et de commande adaptée ; une vanne directionnelle standard avec deux capteurs de fin de course constitue généralement un système de mouvement tout ou rien.

Écrivez des tolérances distinctes pour le temps d'arrivée, la position finale, le rebond, le temps de stabilisation et le résultat d'un mauvais tri. Indiquez ensuite le lieu de mesure, la résolution du capteur, la méthode d'échantillonnage, la direction d'approche, la charge, la pression, la température et la recette. Le guide de la répétabilité et de la précision fournit la terminologie nécessaire à cette spécification.

Preuves FAT et SAT pour l'axe de tri

L'ANSI/PMMI B155.1-2023 guide les fournisseurs et utilisateurs de machines d'emballage dans un processus formel et documenté d'évaluation des risques. Les FAT et SAT doivent transformer les exigences qui en résultent en preuves observables de réussite ou d'échec dans des conditions déclarées, plutôt que de montrer seulement un court essai à vitesse nominale avec une machine froide et sans charge (PMMI).

Une matrice d'acceptation utile croise les conditions de fonctionnement et les modes de défaillance. Une colonne décrit ce que fait la machine ; une autre ce qui est mesuré ; une troisième contient la limite propre au projet et la preuve correspondante.

D'après notre analyse de ces exigences, une seule démonstration à vitesse nominale ne peut pas établir le dossier complet de libération. L'ensemble d'essais doit couvrir les extrêmes mécaniques déclarés, la pression dynamique, l'état chaud, l'exposition environnementale pertinente et les défauts évalués en matière de risques, tout en conservant la configuration matérielle et logicielle testée.

Condition d'essai	Mesures à enregistrer	Règle d'acceptation à définir avant l'essai
Recette nominale	Cadence produit, temps d'arrivée, position finale, pression et résultat du tri	Débit requis et distribution des temps
Recette la plus rapide	Intervalle produit minimal et budget complet de mouvement-retour	Aucun conflit temporel avec le produit suivant
Masse mobile déclarée maximale	Vitesse de pointe ou d'entrée dans l'amortissement, rebond, condition d'arrêt et preuve de réaction du guidage	À l'intérieur des limites de charge, de moment et d'énergie du modèle exact
Pression dynamique déclarée minimale	Pression au raccord pendant l'accélération, temps de déplacement et confirmation de l'état final	Achève le mouvement sûr sans augmenter le régulateur après l'essai
Fonctionnement continu à chaud	Dérive temporelle, observations de température, fuites, jeu du guidage et comportement à l'arrêt	Reste dans les mêmes limites d'acceptation après stabilisation thermique
Bourrage ou produit bloqué	Contact produit, réponse à la surcharge, énergie piégée et séquence de récupération	Aucun mouvement incontrôlé ni redémarrage automatique dangereux
Défaut du capteur produit	Réponse diagnostique, sorties inhibées et indication de défaut	Correspond au comportement de défaut évalué par les risques
Perte et rétablissement de l'air ou de l'énergie	Comportement du chariot, charge retenue, énergie stockée et commande de redémarrage	Atteint ou maintient l'état sûr défini ; aucun redémarrage inattendu
Demande de protection ou d'arrêt d'urgence	Réponse à l'arrêt et mouvement pneumatique résiduel	Correspond à la spécification validée de la fonction de sécurité
Nettoyage ou exposition environnementale	État des joints, de la corrosion, des capteurs, des câbles, du lubrifiant et de la pénétration	Correspond aux caractéristiques déclarées du produit et de l'installation

N'inventez pas un nombre universel d'échantillons pour toutes les machines. Fixez dans le plan d'acceptation le nombre de cycles, les défauts de tri autorisés, la méthode de confiance, la période de montée en température, les recettes et les répétitions de défauts. La validation d'une fonction de sécurité et l'étude de capacité de production répondent à des questions différentes et peuvent exiger des preuves différentes.

Conservez avec le rapport les traces brutes et les données de configuration : référence du vérin, vanne et bobine, dimensions et longueurs des tuyaux, réglages des régulateurs de débit, emplacements des pressions d'alimentation et de raccord, références des capteurs, version de l'automate, recette, charge, conditions ambiantes et date de l'essai. Un résultat conforme sans la configuration testée est difficile à reproduire après une maintenance.

Comment les environnements alimentaires, lavables et explosibles modifient-ils la spécification ?

La FDA indique que le statut réglementaire d'un article en contact avec les aliments dépend des substances qui le composent, de l'autorisation applicable, du fabricant et des conditions d'utilisation prévues. Une affirmation générique de « vérin conforme FDA » est donc insuffisante lorsque des joints, graisses, revêtements ou autres matériaux peuvent raisonnablement toucher un aliment (FDA).

Définissez d'abord la limite d'exposition :

Si l'actionneur est hors des zones produit et éclaboussures, documentez comment les protections, capots, drainages et nettoyages empêchent la migration ou la contamination.
Si un matériau peut toucher un aliment, demandez des preuves traçables pour son usage et ses conditions exacts, et pas une simple désignation générale de matériau de joint.
Pour le lavage, vérifiez l'ensemble installé : actionneur, interrupteurs, connecteurs, entrées de câble, raccords, fixations, capots, drainage, lubrifiant et compatibilité avec les produits de nettoyage.
Considérez un indice IP comme une caractéristique du produit ou du boîtier précisément évalué dans ses conditions d'essai. Ne transférez pas l'indice d'un capteur à toute l'installation mécanique.
Pour une production propre, vérifiez les données de particules, graisse, échappement, matériaux, nettoyage et emballage du modèle exact. La classification d'une salle ne certifie pas l'actionneur.

La directive ATEX 2014/34/UE couvre les équipements et systèmes de protection destinés à être utilisés dans des atmosphères potentiellement explosives. Elle n'est pertinente qu'après avoir établi l'atmosphère, la zone, le groupe de gaz ou de poussières, la classe de température, la catégorie d'équipement et les exigences du marché (Commission européenne).

La poussière affecte aussi les machines ordinaires non ATEX. La poudre peut pénétrer dans les guidages, masquer les capteurs, boucher les silencieux d'échappement et modifier le frottement. Un nettoyage humide peut éliminer une graisse incompatible ou faire pénétrer des produits chimiques dans les interfaces d'étanchéité. Ces conditions doivent figurer dans la fiche de fonctionnement et l'essai d'acceptation, et non dans une case générique « environnement sévère ».

Demande de devis et dossier de libération technique

La méthode OSP-P de Parker fonde la sélection sur les charges, forces, moments et performances d'amortissement admissibles, y compris la masse mobile et la vitesse à l'entrée de l'amortissement. Une demande de devis qui ne liste que l'alésage et la course omet les variables les plus susceptibles d'invalider une application de tri rapide (catalogue Parker OSP-P).

Envoyez au fournisseur et à l'intégrateur de la machine :

Séquence complète de tri pour chaque recette pertinente.
Cadence produit, pas minimal et fenêtre de décision requise.
Course, orientation, montage, enveloppe disponible et supports intermédiaires.
Masse mobile totale, y compris chariot, outillage, câbles, tuyaux et produit.
Décalages du centre de gravité et forces externes dans le système de coordonnées du fournisseur.
Vitesse moyenne cible, vitesse mesurée ou estimée à l'entrée de l'amortissement, accélération et décélération.
Tolérances requises de position finale, de temps d'arrivée, de rebond et de stabilisation.
Pression statique disponible et pression dynamique minimale à l'actionneur.
Détails de la vanne, des raccords, des tubes, du silencieux et des régulateurs de débit.
Disposition de l'amortissement interne, de l'amortisseur externe, du frein, du verrou et de la butée mécanique.
Capteurs produit, capteurs du vérin, dispositif de retour, contrôleur et couverture diagnostique.
Comportement en état sûr pour les protections, l'arrêt d'urgence, la perte d'air, la coupure de courant, le bourrage et le redémarrage.
Température, poussière, eau, produits chimiques, limite de contact alimentaire et classification de zone dangereuse.
Nombre annuel de cycles et distance parcourue, avec définition exacte d'un cycle.
Conditions FAT/SAT, limites de réussite ou d'échec, enregistrements, état de maintenance et exigences de gestion des modifications.

Pour les calculs de débit et de support sur longue course, utilisez le guide de dimensionnement des convoyeurs à vérins sans tige. Pour l'alignement et le coincement des guidages, utilisez le guide des tolérances de parallélisme des rails de guidage.

Quelle est la règle pratique de sélection ?

L'ISO 12100 exige une évaluation documentée des risques et leur réduction ; l'ISO 4414 traite des dangers des systèmes pneumatiques. N'approuvez l'axe sans tige que lorsque les limites de son modèle exact et les résultats FAT/SAT couvrent les recettes, charges, environnements, défauts et états sûrs déclarés (ISO 12100 ; ISO 4414).

N'achetez pas « 2 m/s », « 50 millions de cycles » ou « ±0,1 mm » comme des étiquettes isolées. Achetez une configuration traçable avec un fonctionnement défini, des limites de modèle publiées, une méthode d'essai convenue et des preuves mesurées. Si la machine change de pas produit, de charge, de géométrie de guidage, de méthode d'arrêt, de vanne, de tuyauterie, de pression, de logiciel ou d'environnement, vérifiez que la validation initiale reste applicable.

Le meilleur trieur d'emballages n'est pas l'axe qui affiche le plus grand chiffre. C'est celui dont le temps, le chemin de charge, l'énergie d'arrêt, la commande, l'aptitude environnementale et le comportement en cas de défaut restent dans les limites documentées au pire état de fonctionnement déclaré de la machine.

FAQ sur le tri rapide avec des vérins sans tige

L'ISO 15552 couvre les dimensions d'interchangeabilité de vérins à tige spécifiés, tandis que l'ISO 4414 couvre la sécurité des systèmes pneumatiques et que l'ANSI/PMMI B155.1 traite des machines d'emballage dans son périmètre. Ces distinctions permettent de répondre aux questions courantes sur la vitesse, la précision, l'alimentaire, l'amortissement et les preuves d'acceptation sans inventer de limites universelles pour les vérins sans tige (ISO ; PMMI).

L'ISO 15552 certifie-t-elle un vérin sans tige pour l'emballage à grande vitesse ?

Non. L'ISO 15552:2018 établit les dimensions d'interchangeabilité de certains vérins pneumatiques à simple ou double tige avec fixations amovibles. Elle ne certifie ni la vitesse, ni la capacité de guidage, ni la répétabilité, ni l'amortissement, ni la durée de vie d'un vérin sans tige. Vérifiez le catalogue du modèle sans tige exact et validez séparément le fonctionnement de tri installé.

Le nombre de colis par minute est-il égal au nombre de cycles du vérin par minute ?

Pas nécessairement. Un trieur peut maintenir une position pendant plusieurs produits, ne se déplacer que pour les rejets ou devoir effectuer un mouvement et un retour dans un seul intervalle produit. Convertissez la séquence produit en temps de détection, de commande, de vanne, de mouvement, de maintien et de retour avant de spécifier la fréquence ou le débit de l'actionneur.

Un capteur magnétique peut-il garantir une précision de tri de ±0,1 mm ?

Pas à lui seul. Un capteur de vérin indique normalement qu'une cible magnétique est entrée dans sa zone de détection. La précision finale dépend aussi du guidage, de la butée mécanique, de l'amortissement, de la charge, de la direction d'approche, de la pression, de la vitesse, du montage et de la méthode de mesure. Spécifiez séparément la répétabilité du capteur, la position du chariot et le résultat final du tri.

Quand un vérin sans tige rapide a-t-il besoin d'un amortisseur externe ?

Utilisez la procédure du fabricant choisi concernant la masse-vitesse, le moment de charge et l'énergie d'amortissement. Un amortisseur externe est nécessaire lorsque l'amortissement interne ne peut pas absorber la masse mobile et l'énergie d'entraînement déclarées, ou lorsque l'architecture d'arrêt exige un meilleur contrôle du rebond. Installez-le près du centre de gravité effectif de la charge lorsque le catalogue le demande.

Quelles preuves les FAT et SAT doivent-elles conserver ?

Conservez les traces synchronisées de temps et de pression, les relevés de position ou d'état final, les résultats de tri, les recettes testées, la charge, les références du vérin et de la vanne, les détails des tubes, les réglages de débit, la version logicielle, les conditions environnementales, les résultats des essais de défaut et les limites d'acceptation signées. Ces éléments rendent le résultat reproductible après maintenance ou modification.

Sources et références techniques

ANSI/PMMI B155.1-2023. Exigences de sécurité et évaluation des risques pour les machines d'emballage et de transformation dans son périmètre. page des normes PMMI. Consulté le 26 juillet 2026.
ISO 12100:2010. Sécurité des machines, évaluation et réduction des risques. page officielle ISO. Consulté le 26 juillet 2026.
ISO 4414:2010. Règles générales et exigences de sécurité pour les systèmes et composants de transmission pneumatique. page officielle ISO. Consulté le 26 juillet 2026.
ISO 13849-1:2023. Principes généraux pour les parties des systèmes de commande relatives à la sécurité. page officielle ISO. Consulté le 26 juillet 2026.
ISO 15552:2018. Série dimensionnelle de certains vérins pneumatiques à simple ou double tige avec fixations amovibles. page officielle ISO. Consulté le 26 juillet 2026.
Catalogue Parker OSP-P 0980. Charges, moments, amortissement et recommandations de vitesse d'entrée dans l'amortissement des vérins sans tige. PDF officiel Parker. Consulté le 26 juillet 2026.
Catalogue SMC MY1B. Recommandations propres au modèle sur les charges, moments, vitesses admissibles et le choix des amortisseurs. PDF officiel SMC. Consulté le 26 juillet 2026.
Matériaux au contact des aliments de la FDA. Statut réglementaire des composants, autorisations, fabricants et conditions d'utilisation prévues. recommandations officielles de la FDA. Consulté le 26 juillet 2026.
ATEX de la Commission européenne. Équipements et systèmes de protection destinés aux atmosphères potentiellement explosives. Commission européenne. Consulté le 26 juillet 2026.
