มาตรฐานบรรจุภัณฑ์สำหรับการคัดแยกความเร็วสูงด้วยกระบอกสูบไร้ก

การคัดแยกความเร็วสูงด้วยกระบอกสูบไร้ก้านไม่ได้อยู่ภายใต้มาตรฐานฉบับเดียวที่กำหนดอัตรารอบขั้นต่ำ ความสามารถในการทำซ้ำ ±0.1 mm หรืออายุการใช้งานสากลให้กับแอคชูเอเตอร์ทุกชนิด มาตรฐานแต่ละฉบับดูแลคนละส่วนของเครื่องจักร ANSI/PMMI B155.1 กล่าวถึงความปลอดภัยของเครื่องจักรบรรจุภัณฑ์และกระบวนการผลิต ISO 12100 ให้แนวทางประเมินความเสี่ยง ISO 4414 ครอบคลุมอันตรายในระบบนิวเมติก และ ISO 13849-1 ใช้เมื่อฟังก์ชันควบคุมช่วยลดความเสี่ยง

ความเร็วที่ยอมรับได้ โหลด โมเมนต์ที่ไกด์รับ พลังงานหยุด และความสามารถในการทำซ้ำของกระบอกสูบยังต้องอ้างอิงรุ่นจริง เงื่อนไขในแค็ตตาล็อก และข้อกำหนดการยอมรับของเครื่องจักรเอง สำหรับเครื่องคัดแยกความเร็วสูง งานเชิงปฏิบัติคือเปลี่ยนข้อมูลเหล่านี้ให้เป็นรายการตรวจ FAT และ SAT ที่วัดผลได้

ประเด็นสำคัญ

ISO 15552 ไม่ได้กำหนดสมรรถนะการคัดแยกของกระบอกสูบไร้ก้าน

จำนวนบรรจุภัณฑ์ต่อนาทีและจำนวนรอบของแอคชูเอเตอร์ต่อนาทีเป็นข้อกำหนดคนละแบบ

ความเร็วสูงสุดขณะเข้าสู่คุชชันอาจสูงกว่าความเร็วเฉลี่ยตลอดช่วงชัก

ต้องตรวจโมเมนต์ของไกด์และพลังงานหยุดตามรุ่นจริง

ต้องเขียนขีดจำกัด FAT/SAT ให้ชัดเจนก่อนเริ่มปรับจูน

ขอบเขตระหว่างมาตรฐานกับการทดสอบมีความสำคัญ เครื่องจักรอาจใช้ชิ้นส่วนที่สอดคล้องกับมาตรฐาน แต่ยังคัดแยกพลาด เด้งกลับที่จุดหยุด สูญเสียแรงดันขณะเคลื่อนที่ หรือเคลื่อนที่โดยไม่คาดคิดหลังเกิดข้อขัดข้องได้ การปฏิบัติตามมาตรฐานกำหนดกระบวนการออกแบบและกรอบความปลอดภัย ส่วนการยืนยันการใช้งานพิสูจน์ว่าแกนที่ติดตั้งแล้วทำหน้าที่คัดแยกตามที่กำหนดได้จริงหรือไม่

จากการวิเคราะห์มาตรฐาน 4 ฉบับและแค็ตตาล็อกผู้ผลิต 2 ฉบับที่อ้างถึงด้านล่าง ต้องแยกขอบเขต 3 ส่วนออกจากกัน ได้แก่ ข้อกำหนดความปลอดภัยของเครื่องจักร ข้อกำหนดของระบบนิวเมติก และขีดจำกัดของแอคชูเอเตอร์รุ่นจริง การรวมทั้งหมดเป็นตัวเลข “มาตรฐานอุตสาหกรรม” เดียวจะทำให้ไม่ทราบว่าเอกสารใดรองรับเกณฑ์การยอมรับแต่ละข้อ

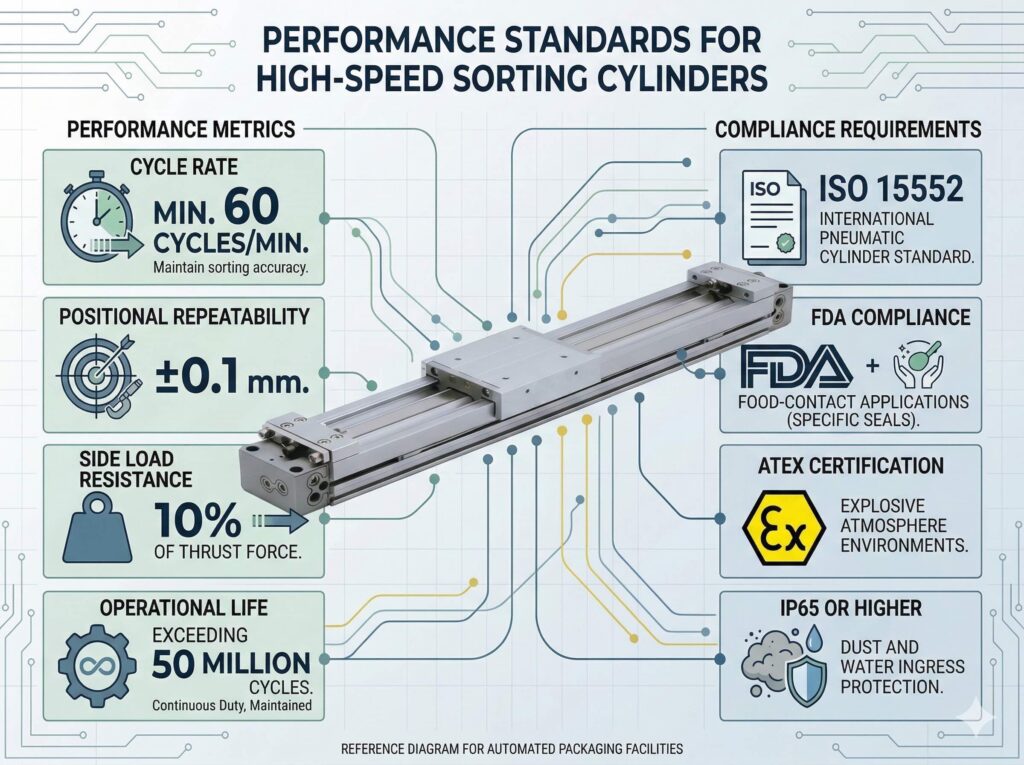

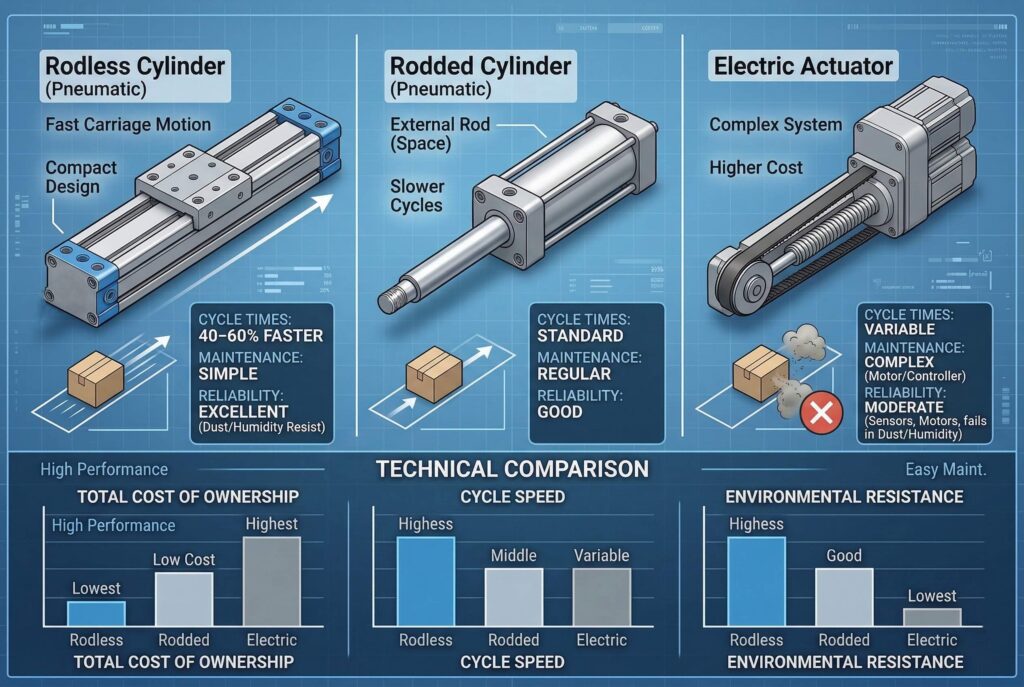

มาตรฐานใดใช้กับเครื่องคัดแยกบรรจุภัณฑ์ความเร็วสูง

ANSI/PMMI B155.1-2023 ครอบคลุมเครื่องจักรบรรจุภัณฑ์ใหม่ เครื่องจักรที่ดัดแปลง และเครื่องจักรที่สร้างใหม่ รวมถึงเครื่องลำเลียงที่อยู่ในฟังก์ชันบรรจุภัณฑ์ ISO 4414:2010 ครอบคลุมอันตรายของระบบนิวเมติกบนเครื่องจักร มาตรฐานทั้งสองไม่ได้ประกาศค่าความเร็วกระบอกสูบไร้ก้าน ความสามารถในการทำซ้ำ เปอร์เซ็นต์โหลดด้านข้าง หรืออายุการทำงานเป็นรอบแบบสากล (หน้า PMMI; ISO 4414)

ให้ใช้มาตรฐานเป็นลำดับชั้น ไม่ใช่ใบรับรองผลิตภัณฑ์ที่นำมาแทนกันได้:

ANSI/PMMI B155.1 เป็นมาตรฐานความปลอดภัยของเครื่องจักรบรรจุภัณฑ์และกระบวนการผลิตภายในขอบเขตที่ระบุ ISO 4414 เป็นมาตรฐานความปลอดภัยของระบบนิวเมติก ISO 15552 เป็นมาตรฐานมิติสำหรับการสับเปลี่ยนกระบอกสูบแบบมีก้านตามชุดที่อยู่ในขอบเขตของมาตรฐาน

ชั้นของข้อกำหนด	เอกสารที่เกี่ยวข้อง	สิ่งที่เอกสารกำหนด	สิ่งที่เอกสารไม่ได้กำหนด
เครื่องจักรบรรจุภัณฑ์	ANSI/PMMI B155.1-2023 สำหรับเครื่องจักรในอเมริกาเหนือที่อยู่ในขอบเขต	ความรับผิดชอบ การประเมินความเสี่ยงที่มีเอกสาร และการลดความเสี่ยงสำหรับเครื่องจักรบรรจุภัณฑ์และกระบวนการผลิต	พิกัดสมรรถนะของกระบอกสูบไร้ก้าน
การประเมินความเสี่ยงของเครื่องจักร	ISO 12100:2010	การระบุอันตราย การประมาณความเสี่ยง การประเมินความเสี่ยง การลดความเสี่ยง เอกสาร และการทวนสอบ	ขนาดรู ความเร็ว หรือวิธีหยุดกระบอกสูบที่ต้องใช้
ระบบนิวเมติก	ISO 4414:2010	กฎทั่วไปและข้อกำหนดความปลอดภัยสำหรับระบบนิวเมติกและส่วนประกอบที่ใช้บนเครื่องจักร	อัตราการผลิตคัดแยกหรือค่าความคลาดเคลื่อนตำแหน่งเริ่มต้น
ระบบควบคุมที่เกี่ยวข้องกับความปลอดภัย	ISO 13849-1:2023 เมื่อมีผลบังคับใช้	วิธีออกแบบและผนวกรวมส่วนของระบบควบคุมที่เกี่ยวข้องกับความปลอดภัย	ฟังก์ชันความปลอดภัยหรือระดับสมรรถนะที่เครื่องคัดแยกเครื่องใดเครื่องหนึ่งต้องมี
มิติกระบอกสูบ	ISO 15552:2018	มิติสำหรับการสับเปลี่ยนของกระบอกสูบแบบก้านเดี่ยวหรือก้านคู่ที่มีชุดยึดถอดได้ตามที่ระบุ	มิติของกระบอกสูบไร้ก้าน ความแม่นยำในการคัดแยก หรือความทนทานที่ความเร็วสูง

ISO 15552:2018 ระบุขอบเขตโดยตรงถึงกระบอกสูบนิวเมติกแบบก้านเดี่ยวหรือก้านคู่ในชุดมิติของมาตรฐาน การอ้างมาตรฐานนี้เพื่อยืนยันว่ากระบอกสูบไร้ก้านแบบข้อต่อกลไกหรือแบบคัปปลิงแม่เหล็กผ่านข้อกำหนดการคัดแยกความเร็วสูงจึงเป็นการจัดหมวดหมู่ผิด

มาตรฐานยังไม่ได้ทำให้ข้อกำหนดทุกข้อใช้ได้กับทุกพื้นที่ ATEX เกี่ยวข้องเมื่ออุปกรณ์มีจุดประสงค์ให้ใช้งานในบรรยากาศที่อาจเกิดการระเบิด ข้อกำหนดด้านการสัมผัสอาหารมีความสำคัญเมื่อวัสดุอาจสัมผัสอาหารได้ตามการใช้งานที่ตั้งใจไว้ ชุดมาตรฐานที่ใช้จริงต้องพิจารณาจากตลาด ผลิตภัณฑ์ สภาพแวดล้อม การเข้าถึง วิธีทำความสะอาด และการประเมินความเสี่ยงของเครื่องจักร

ต้องล็อกข้อมูลการทำงานใดก่อนเลือกกระบอกสูบไร้ก้าน

Parker ระบุว่าการเลือก OSP-P ต้องพิจารณาโหลด แรง โมเมนต์ที่ยอมให้ได้ และสมรรถนะคุชชันปลายกระบอกแบบนิวเมติก โดยมวลที่เคลื่อนที่และความเร็วลูกสูบเมื่อเริ่มเข้าคุชชันเป็นข้อมูลหลัก แนวทางที่อิงรุ่นจริงนี้มีเหตุผลรองรับมากกว่าการเลือกจากคำว่า “ความเร็วสูง” ทั่วไป (แค็ตตาล็อก Parker OSP-P)

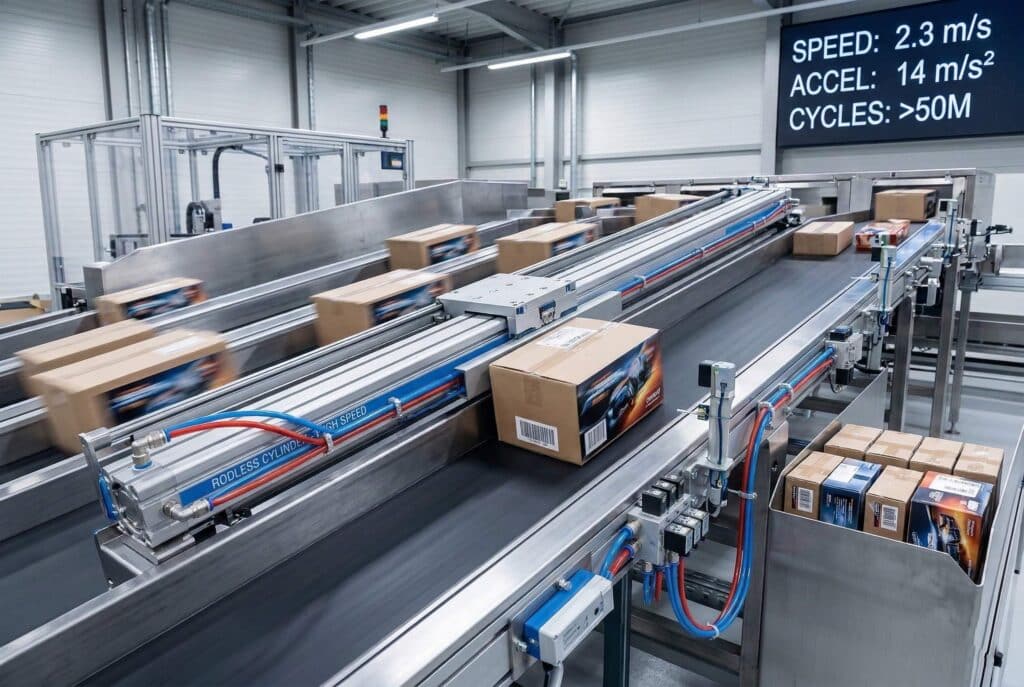

ตัวอย่างกระบอกสูบไร้ก้านแบบข้อต่อกลไกสำหรับตรวจโหลด ไกด์ และคุชชันตามรุ่นจริง

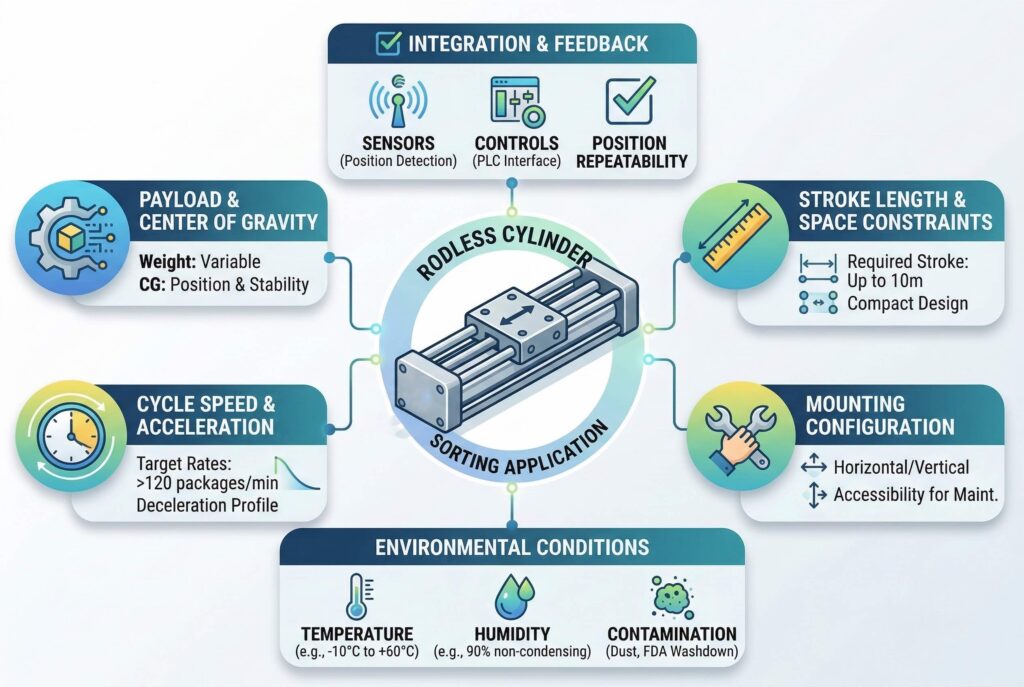

กำหนดโปรไฟล์การทำงานกรณีเลวร้ายที่สุดหนึ่งชุดก่อนเปรียบเทียบกระบอกสูบ:

จากการวิเคราะห์ขั้นตอนในแค็ตตาล็อก ข้อมูลที่มักถูกละเลยที่สุดคือความเร็วขณะเข้าสู่คุชชัน มวลของแคริเอจเอง แรงจากสายไฟและท่อ ระยะเยื้องของจุดศูนย์ถ่วง และระยะหยุดที่มีผล ข้อมูลแต่ละข้อเปลี่ยนผลการเลือกได้ แม้ขนาดรู ช่วงชัก และแรงดันระบุจะไม่เปลี่ยน

ข้อมูลนำเข้า	ค่าที่ต้องบันทึก	เหตุผลที่เครื่องคัดแยกต้องใช้
อัตราผลิตภัณฑ์	จำนวนผลิตภัณฑ์ต่อนาทีสำหรับแต่ละสูตรการผลิต	กำหนดช่วงเวลาตัดสินใจที่มีอยู่ ไม่ได้หมายความว่าเป็นอัตรารอบของแอคชูเอเตอร์โดยอัตโนมัติ
ระยะห่างระหว่างผลิตภัณฑ์	เวลาและระยะห่างขั้นต่ำระหว่างผลิตภัณฑ์	กำหนดว่าตัวเบี่ยงทางจะเคลื่อนช้าได้เพียงใดโดยไม่แตะผลิตภัณฑ์ถัดไป
ลำดับการคัดแยก	จากตำแหน่งกลับบ้านไปยังตำแหน่งคัดแยก ช่วงค้าง การกลับ และรอบที่ข้าม	แปลงอัตราสายการผลิตเป็นการเคลื่อนที่จริงของแอคชูเอเตอร์
ช่วงชัก	ระยะเคลื่อนที่ที่ใช้งานจริง รวมระยะเผื่อหยุดและปรับตั้ง	กำหนดปริมาตรห้อง เวลาเคลื่อนที่เฉลี่ย และขอบเขตพื้นที่ของเครื่อง
มวลที่เคลื่อนที่	แคริเอจ ชุดเครื่องมือ ตัวยึด ผลิตภัณฑ์ รางสายไฟ ท่อ และอุปกรณ์ติดตั้ง	เป็นตัวกำหนดแรงเร่งและพลังงานหยุด
เรขาคณิตของโหลด	ระยะเยื้องของจุดศูนย์ถ่วงในทุกแกนที่เกี่ยวข้อง	ทำให้เกิดโมเมนต์ไกด์ทั้งแบบสถิตและขณะเคลื่อนที่
ทิศทางการติดตั้ง	แนวนอน แนวตั้ง เอียง หรือฐานที่กำลังเคลื่อนที่	เปลี่ยนแรงช่วย แรงต้าน และพฤติกรรมเมื่อเกิดข้อขัดข้อง
แรงดันขณะเคลื่อนที่	แรงดันที่พอร์ตแอคชูเอเตอร์ระหว่างช่วงชักที่เลวร้ายที่สุด	เผยให้เห็นการสูญเสียที่เครื่องควบคุมแรงดันแบบอยู่นิ่งไม่แสดง
สภาพแวดล้อม	อุณหภูมิ ฝุ่น น้ำ สารเคมีทำความสะอาด และการจัดประเภทบรรยากาศ	เป็นตัวควบคุมข้อกำหนดด้านวัสดุ ซีล การป้องกันการแทรกซึม และการรับรอง
สถานะปลอดภัย	พฤติกรรมหลังเปิดการ์ด กดหยุดฉุกเฉิน สูญเสียลม สูญเสียไฟ หรือเกิดการติดขัด	กำหนดวาล์ว การควบคุมพลังงานคงค้าง เบรก ล็อก และตรรกะการเริ่มใหม่

สูตรการผลิตที่เร็วที่สุดอาจไม่ใช่กรณีเลวร้ายที่สุด บรรจุภัณฑ์ที่หนักกว่าแต่เคลื่อนที่ช้ากว่าสามารถสร้างพลังงานหยุดมากกว่า ผลิตภัณฑ์ที่เบากว่าแต่มีระยะห่างน้อยกว่าอาจเหลือเวลาสำหรับการกลับน้อยลง นอกจากนี้เครื่องที่อุ่นหลังทำงานหลายชั่วโมงอาจมีพฤติกรรมต่างจากการสาธิต FAT ที่เครื่องเย็น

สำหรับขั้นตอนกำหนดสเปกกระบอกสูบโดยรวม ให้ดู เช็กลิสต์วิศวกรสำหรับการกำหนดสเปกกระบอกสูบนิวเมติกความเร็วสูง ส่วนข้ออ้างเรื่องอายุการใช้งานควรตรวจแยกใน การทบทวนหลักฐานการทำงานหลายรอบ

แปลงอัตราการผลิตบรรจุภัณฑ์เป็นงบเวลาแอคชูเอเตอร์อย่างไร

แค็ตตาล็อก OSP-P ของ Parker ระบุว่าความเร็วลูกสูบขณะเข้าสู่คุชชันมักสูงกว่าความเร็วเฉลี่ยตลอดช่วงชักประมาณ 50% ดังนั้นการนำช่วงชักหารด้วยเวลาเดินทางจึงใช้อนุมัติความสามารถของคุชชันไม่ได้ งบเวลาต้องแยกเวลาตรวจจับ ตรรกะ การตอบสนองของวาล์ว การเคลื่อนที่ การชะลอ ช่วงค้าง และการกลับ (Parker)

เริ่มจากเวลาระหว่างผลิตภัณฑ์:

ช่วงเวลาระหว่างผลิตภัณฑ์ คือเวลาระหว่างผลิตภัณฑ์ต่อเนื่องกันที่เซนเซอร์อ้างอิงหรือจุดตัดสินใจ เวลาหนึ่งรอบของแอคชูเอเตอร์ คือเวลาที่ต้องใช้สำหรับลำดับการเคลื่อนที่ที่สั่งครบชุด ทั้งสองค่านี้เท่ากันเฉพาะเมื่อระบบควบคุมต้องให้อุปกรณ์ทำครบหนึ่งรอบต่อผลิตภัณฑ์หนึ่งชิ้นพอดี

T_{\mathrm{product}} = \frac{60}{R_{\mathrm{product}}}

ในที่นี้ $T_{\mathrm{product}}$ คือวินาทีต่อผลิตภัณฑ์ และ $R_{\mathrm{product}}$ คือจำนวนผลิตภัณฑ์ต่อนาที หากใช้อัตราตัวอย่าง 180 ผลิตภัณฑ์ต่อนาที ช่วงเวลาจะเท่ากับ 0.333 วินาที การคำนวณนี้ไม่ได้พิสูจน์ว่าแอคชูเอเตอร์ต้องทำครบ 180 รอบต่อนาที ลำดับ PLC อาจค้างอยู่ตำแหน่งหนึ่งเป็นเวลาหลายผลิตภัณฑ์ หรือเคลื่อนที่เฉพาะเมื่อพบชิ้นงานคัดทิ้ง

สำหรับผลิตภัณฑ์ที่ต้องเคลื่อนไปคัดแยกหนึ่งครั้งและกลับก่อนผลิตภัณฑ์ถัดไปที่อาจชนกัน ให้เขียนงบเวลาครบทุกส่วน:

T_{\mathrm{available}} \geq t_{\mathrm{detect}} + t_{\mathrm{logic}} + t_{\mathrm{valve}} + t_{\mathrm{accelerate}} + t_{\mathrm{travel}} + t_{\mathrm{decelerate}} + t_{\mathrm{dwell}} + t_{\mathrm{return}} + t_{\mathrm{margin}}

แต่ละพจน์ต้องมีขอบเขตที่วัดได้ การตรวจจับรวมเวลาตอบสนองและการกรองสัญญาณ ตรรกะรวมเวลาทำงานของ task และความหน่วงเครือข่าย เวลาวาล์วรวมการตอบสนองทางไฟฟ้าและนิวเมติก เวลาเคลื่อนที่ต้องรวมการเร่งและการชะลอ ไม่ใช่สมมติความเร็วคงที่ ส่วนเผื่อต้องสะท้อนความแปรผันที่ประกาศไว้ ไม่ใช่เปอร์เซ็นต์ที่คัดลอกจากเครื่องอื่นโดยไม่อธิบาย

วัดสัญญาณทั้งหมดด้วยฐานเวลาเดียวกัน ร่องรอยที่มีประโยชน์ควรรวมเซนเซอร์ผลิตภัณฑ์ การตัดสินใจของ PLC คำสั่งวาล์ว แรงดันที่พอร์ตแอคชูเอเตอร์ ตำแหน่งแคริเอจหรือเซนเซอร์ปลายระยะ และการยืนยันการคัดทิ้ง หากเวลาไม่ซิงโครไนซ์ การคัดแยกล่าช้าอาจถูกโทษกระบอกสูบทั้งที่ความหน่วงเริ่มจากโฟโตอาย คอนโทรลเลอร์ วาล์ว ท่อ หรือทางระบายลม

เครื่องคำนวณความต้องการอัตราการไหลของกระบอกสูบ ช่วยคัดกรองขนาดรู ช่วงชัก แรงดัน และเวลาเป้าหมายของช่วงชักได้ ให้ใช้ผลลัพธ์เป็นการเลือกวาล์วและท่อเบื้องต้น แล้วตรวจแรงดันขณะเคลื่อนที่และเวลาเดินทางจริงบนเครื่องที่ติดตั้ง

ตรวจโหลดไกด์และพลังงานหยุดอย่างไร

เอกสาร MY1 ของ SMC กำหนดให้ตรวจโหลดและโมเมนต์ที่ความเร็วลูกสูบที่เกี่ยวข้อง สำหรับเงื่อนไข MY1B ที่ระบุความเร็ว 1,000 ถึง 1,500 mm/s เอกสารแนะนำให้ใช้โช้กอัพภายนอก นี่เป็นคำแนะนำเฉพาะรุ่นและขนาด ไม่ใช่ค่าขีดจำกัดสากลสำหรับกระบอกสูบไร้ก้านทั้งหมด (SMC)

โหลดบนแคริเอจสร้างมากกว่าแรงตามแนวแกน ระยะเยื้องของจุดศูนย์ถ่วงทำให้เกิดโมเมนต์ก้ม เงย และบิด การเร่ง การชะลอ แรงลากจากท่อ แรงจากรางสายไฟ แรงกระแทกของผลิตภัณฑ์ และการโก่งของเฟรมอาจเพิ่มแรงตอบสนองเหล่านี้ ให้ตรวจระบบพิกัดและวิธีรวมโหลดของซีรีส์ที่เลือก อย่าแปลงโหลดที่ยอมให้ได้ในแกนหนึ่งเป็น “เปอร์เซ็นต์โหลดด้านข้าง” เดียวสำหรับทุกกรณี

ใช้พลังงานจลน์เป็นการคัดกรองจุดหยุดเบื้องต้น:

ความเร็วขณะเข้าสู่คุชชัน คือความเร็วของลูกสูบหรือแคริเอจเมื่อเริ่มชะลอภายในคุชชันหรือจุดหยุดภายนอกที่เลือก ค่านี้อาจสูงกว่าความเร็วเฉลี่ยตลอดช่วงชักอย่างมีนัยสำคัญ จึงควรวัดหรือประมาณด้วยวิธีเลือกที่ผู้ผลิตระบุ

E_k = \frac{1}{2} m v_c^2

ในที่นี้ $E_k$ คือพลังงานจลน์หน่วยจูล $m$ คือมวลรวมที่เคลื่อนที่หน่วยกิโลกรัม และ $v_c$ คือความเร็วขณะเข้าสู่คุชชันหน่วยเมตรต่อวินาที เนื่องจากพลังงานแปรผันตามกำลังสองของความเร็ว การเพิ่ม $v_c$ เป็นสองเท่าทำให้พลังงานจลน์เพิ่มเป็นสี่เท่าที่มวลเท่าเดิม

จุดหยุดอาจต้องรับงานจากแรงขับนิวเมติกระหว่างช่วงคุชชันด้วย:

E_{\mathrm{screen}} = E_k + F_{\mathrm{effective}} s_c

ในที่นี้ $F_{\mathrm{effective}}$ คือแรงที่ยังคงขับแคริเอจระหว่างการชะลอ และ $s_c$ คือระยะหยุดที่มีผล ความสัมพันธ์นี้ใช้สำหรับคัดกรอง ไม่ใช่สิ่งทดแทนกราฟพลังงานที่ยอมให้ได้ของผู้ผลิต ให้ใช้ขั้นตอนในแค็ตตาล็อกรุ่นจริง รวมแรงโน้มถ่วงเมื่อเกี่ยวข้อง และใช้ตัวคูณโหลดหรือกฎลดพิกัดตามที่ระบุ

อย่าสมมติว่าวาล์วควบคุมอัตราการไหลเป็นตัวดูดซับพลังงาน วาล์วเปลี่ยนความเร็วได้ แต่คุชชัน โช้กอัพ จุดหยุด ชุดยึด และโครงสร้างยังต้องรับโหลดจากการชะลอ การเด้งกลับ การกระแทกฝาท้าย ตัวยึดคลาย ไกด์มีระยะคลอน และเซนเซอร์สั่นเป็นสัญญาณว่าต้องทบทวนสถาปัตยกรรมจุดหยุด

คู่มือพลังงานจลน์ของโหลดที่เคลื่อนที่ อธิบายการคำนวณพื้นฐาน ส่วน เครื่องคำนวณพลังงานคุชชันของกระบอกสูบนิวเมติก ใช้ช่วยคัดกรองได้ แล้วต้องเปรียบเทียบข้อมูลนำเข้าและผลลัพธ์กับขีดจำกัดที่เผยแพร่สำหรับรุ่นจริง

ความแม่นยำในการคัดแยกของแกนนิวเมติกหมายถึงอะไร

ISO 13849-1:2023 ให้ระเบียบวิธีออกแบบระบบควบคุมที่เกี่ยวข้องกับความปลอดภัย แต่ไม่ได้กำหนดค่าคลาดเคลื่อนตำแหน่งหรือระดับสมรรถนะที่เครื่องคัดแยกเครื่องใดเครื่องหนึ่งต้องมี การยอมรับผลการคัดแยกต้องแยกกำหนดการตรวจจับผลิตภัณฑ์ เวลาตัดสินใจ จุดปลายทางของแคริเอจ พฤติกรรมจุดหยุดกลไก และปลายทางของผลิตภัณฑ์ที่ยืนยันแล้ว (ISO 13849-1:2023)

อย่ารวมการวัดเหล่านี้เป็นตัวเลข “ความแม่นยำ” ค่าเดียว:

ความสามารถในการทำซ้ำของการตรวจจับ: ความแปรผันของตำแหน่งหรือเวลาที่เซนเซอร์ผลิตภัณฑ์สวิตช์
ความหน่วงของคำสั่ง: เวลาตั้งแต่ตรวจจับจนถึงคำสั่งเอาต์พุตไปยังวาล์ว
ความสามารถในการทำซ้ำของการเคลื่อนที่: ความแปรผันของเวลาและตำแหน่งที่แคริเอจมาถึงจากทิศทางเข้าหาเดิม
นิยามจุดปลายทาง: อุปกรณ์ที่กำหนดตำแหน่งทางกายภาพ เช่น จุดหยุด คุชชัน ล็อก เบรก หรือวงจรเซอร์โวนิวเมติกที่ควบคุม
ผลการคัดแยก: ผลิตภัณฑ์ถูกส่งไปปลายทางที่ถูกต้องโดยไม่เสียหาย คัดพลาด คัดซ้ำ หรือรบกวนผลิตภัณฑ์ถัดไปหรือไม่

สวิตช์รีดหรือสวิตช์โซลิดสเตตโดยทั่วไปเพียงรายงานว่าเป้าหมายแม่เหล็กเข้าสู่โซนตรวจจับแล้ว สวิตช์ไม่ได้สร้างตำแหน่งกลไกที่แน่นอนด้วยตัวเอง ตำแหน่งกลางที่ตั้งโปรแกรมได้ต้องใช้สถาปัตยกรรมป้อนกลับและควบคุมที่เหมาะสม วาล์วควบคุมทิศทางมาตรฐานร่วมกับสวิตช์ปลายระยะสองตัวมักเป็นระบบเคลื่อนที่จากปลายหนึ่งไปอีกปลายหนึ่ง

กำหนดค่าคลาดเคลื่อนแยกกันสำหรับเวลาเข้าถึง ตำแหน่งปลายทาง การเด้งกลับ เวลานิ่ง และผลคัดผิด จากนั้นระบุตำแหน่งวัด ความละเอียดเซนเซอร์ วิธีสุ่มตัวอย่าง ทิศทางเข้าใกล้ โหลด แรงดัน อุณหภูมิ และสูตรการผลิต คู่มือความสามารถในการทำซ้ำเทียบกับความแม่นยำ ให้คำศัพท์สำหรับจัดทำข้อกำหนดนี้

หลักฐาน FAT และ SAT สำหรับแกนคัดแยก

ANSI/PMMI B155.1-2023 แนะนำผู้ส่งมอบและผู้ใช้เครื่องจักรบรรจุภัณฑ์ให้ทำกระบวนการประเมินความเสี่ยงที่เป็นทางการและมีเอกสาร FAT และ SAT ควรเปลี่ยนข้อกำหนดที่ได้ให้เป็นหลักฐานผ่าน/ไม่ผ่านที่สังเกตได้ภายใต้เงื่อนไขที่ประกาศไว้ ไม่ใช่สาธิตเพียงการเดินเครื่องเปล่าในอุณหภูมิต่ำและความเร็วปกติช่วงสั้น ๆ (PMMI)

ตารางการยอมรับที่มีประโยชน์ควรไขว้เงื่อนไขการทำงานกับโหมดความขัดข้อง คอลัมน์หนึ่งระบุว่าเครื่องกำลังทำอะไร อีกคอลัมน์ระบุสิ่งที่วัด และคอลัมน์ที่สามระบุขีดจำกัดเฉพาะโครงการพร้อมหลักฐานที่ต้องเก็บ

จากการวิเคราะห์ข้อกำหนดเหล่านี้ การสาธิตความเร็วปกติครั้งเดียวไม่สามารถยืนยันกรณีปล่อยเครื่องได้ครบถ้วน ชุดทดสอบต้องครอบคลุมขอบเขตกลไกที่ประกาศไว้ แรงดันขณะเคลื่อนที่ สภาวะอุ่น การสัมผัสสภาพแวดล้อมที่เกี่ยวข้อง และข้อขัดข้องตามการประเมินความเสี่ยง โดยคงฮาร์ดแวร์และซอฟต์แวร์ที่ทดสอบไว้ให้เหมือนเดิม

เงื่อนไขการทดสอบ	ค่าที่ต้องบันทึก	เกณฑ์การยอมรับที่ต้องกำหนดก่อนทดสอบ
สูตรการผลิตปกติ	อัตราผลิตภัณฑ์ เวลาเข้าถึง จุดปลายทาง แรงดัน และผลคัดแยก	เอาต์พุตและการกระจายเวลาที่ต้องการ
สูตรที่เร็วที่สุด	ช่วงเวลาระหว่างผลิตภัณฑ์ขั้นต่ำและงบเวลาเคลื่อนที่ไป-กลับครบชุด	ไม่เกิดความขัดแย้งด้านเวลากับผลิตภัณฑ์ถัดไป
มวลที่เคลื่อนที่สูงสุดตามที่ประกาศ	ความเร็วสูงสุดหรือความเร็วเข้าคุชชัน การเด้งกลับ สภาพจุดหยุด และหลักฐานปฏิกิริยาของไกด์	อยู่ภายในขีดจำกัดโหลด โมเมนต์ และพลังงานของรุ่นจริง
แรงดันขณะเคลื่อนที่ต่ำสุดตามที่ประกาศ	แรงดันพอร์ตระหว่างเร่ง เวลาเคลื่อนที่ และการยืนยันสถานะปลายทาง	เคลื่อนที่เข้าสู่สถานะปลอดภัยได้โดยไม่เพิ่มแรงดันตัวควบคุมหลังทดสอบ
การทำงานต่อเนื่องเมื่อเครื่องอุ่น	เวลาที่เปลี่ยน อุณหภูมิ การรั่ว ไกด์คลอน และพฤติกรรมจุดหยุด	ยังอยู่ในขีดจำกัดการยอมรับเดิมหลังอุณหภูมิคงตัว
ผลิตภัณฑ์ติดขัดหรือถูกกั้น	การสัมผัสผลิตภัณฑ์ การตอบสนองต่อโหลดเกิน พลังงานคงค้าง และลำดับการกู้คืน	ไม่มีการเคลื่อนที่ที่ควบคุมไม่ได้หรือการเริ่มใหม่อัตโนมัติที่ไม่ปลอดภัย
เซนเซอร์ผลิตภัณฑ์ขัดข้อง	การตอบสนองวินิจฉัย เอาต์พุตที่ถูกยับยั้ง และการแสดงข้อขัดข้อง	ตรงกับพฤติกรรมข้อขัดข้องที่ประเมินความเสี่ยงไว้
สูญเสียและคืนลมหรือไฟ	พฤติกรรมแคริเอจ โหลดที่คงอยู่ พลังงานสะสม และคำสั่งเริ่มใหม่	เข้าสู่หรือคงสถานะปลอดภัยที่กำหนด ไม่มีการเริ่มใหม่โดยไม่คาดคิด
การเปิดการ์ดหรือสั่งหยุดฉุกเฉิน	การตอบสนองหยุดและการเคลื่อนที่นิวเมติกที่เหลืออยู่	ตรงกับข้อกำหนดฟังก์ชันความปลอดภัยที่ผ่านการยืนยัน
การทำความสะอาดหรือสัมผัสสภาพแวดล้อม	สภาพซีล การกัดกร่อน เซนเซอร์ สายไฟ สารหล่อลื่น และการแทรกซึม	ตรงกับพิกัดผลิตภัณฑ์และการติดตั้งที่ประกาศไว้

อย่าสร้างจำนวนตัวอย่างสากลหนึ่งค่าให้กับเครื่องจักรทุกเครื่อง ให้กำหนดจำนวนรอบ จำนวนครั้งที่พลาดได้ วิธีคำนวณความเชื่อมั่น ช่วงอุ่นเครื่อง สูตรการผลิต และจำนวนครั้งที่ทดสอบข้อขัดข้องไว้ในแผนการยอมรับ การยืนยันฟังก์ชันความปลอดภัยและการศึกษาความสามารถของกระบวนการผลิตตอบคำถามคนละเรื่อง และอาจต้องใช้หลักฐานต่างกัน

เก็บร่องรอยดิบและข้อมูลการกำหนดค่าไว้กับรายงาน ได้แก่ หมายเลขชิ้นส่วนกระบอกสูบ วาล์วและคอยล์ ขนาดและความยาวท่อ การตั้งค่าควบคุมการไหล ตำแหน่งแหล่งจ่ายและจุดวัดแรงดันพอร์ต หมายเลขชิ้นส่วนเซนเซอร์ รุ่น PLC สูตรการผลิต สภาพแวดล้อม และวันที่ทดสอบ ผลผ่านที่ไม่มีข้อมูลการกำหนดค่าที่ทดสอบจะทำซ้ำได้ยากหลังบำรุงรักษา

อาหาร การล้างทำความสะอาด และพื้นที่เสี่ยงระเบิดเปลี่ยนสเปกอย่างไร

FDA ระบุว่าสถานะด้านกฎระเบียบของวัสดุที่สัมผัสอาหารขึ้นกับสารประกอบ การอนุญาตที่เกี่ยวข้อง ผู้ผลิต และเงื่อนไขการใช้งานที่ตั้งใจไว้ ดังนั้นข้อความทั่วไปว่า “กระบอกสูบสอดคล้องกับ FDA” จึงไม่เพียงพอเมื่อซีล จาระบี สารเคลือบ หรือวัสดุอื่นมีโอกาสสัมผัสอาหารได้ (FDA)

กำหนดขอบเขตการสัมผัสก่อน:

หากแอคชูเอเตอร์อยู่นอกโซนผลิตภัณฑ์และโซนกระเด็น ให้บันทึกว่าการ์ด ฝาครอบ การระบายน้ำ และการทำความสะอาดป้องกันการปนเปื้อนหรือการเคลื่อนย้ายสารอย่างไร
หากวัสดุอาจสัมผัสอาหาร ให้ขอหลักฐานที่ตรวจสอบย้อนกลับได้สำหรับการใช้งานและเงื่อนไขจริง ไม่ใช่เพียงชื่อวัสดุซีลทั่วไป
สำหรับการล้างทำความสะอาด ให้ตรวจชุดประกอบที่ติดตั้งจริงทั้งหมด ได้แก่ แอคชูเอเตอร์ สวิตช์ ขั้วต่อ ช่องเข้าสายไฟ ข้อต่อ ตัวยึด ฝาครอบ การระบายน้ำ สารหล่อลื่น และความเข้ากันได้กับสารเคมีทำความสะอาด
ถือว่าพิกัด IP เป็นพิกัดของผลิตภัณฑ์หรือกล่องที่ระบุไว้ ภายใต้เงื่อนไขการทดสอบที่กำหนด อย่านำพิกัดของเซนเซอร์ไปใช้กับการติดตั้งกลไกทั้งชุด
สำหรับการผลิตสะอาด ให้ตรวจข้อมูลฝุ่น จาระบี ไอเสีย วัสดุ การทำความสะอาด และบรรจุภัณฑ์ของรุ่นจริง การจัดประเภทห้องไม่ได้รับรองแอคชูเอเตอร์

ATEX Directive 2014/34/EU ครอบคลุมอุปกรณ์และระบบป้องกันที่มีจุดประสงค์ให้ใช้ในบรรยากาศที่อาจเกิดการระเบิด ประเด็นนี้เกี่ยวข้องหลังจากกำหนดบรรยากาศ โซน กลุ่มก๊าซหรือฝุ่น คลาสอุณหภูมิ ประเภทอุปกรณ์ และข้อกำหนดของตลาดแล้วเท่านั้น (คณะกรรมาธิการยุโรป)

ฝุ่นยังมีผลต่อเครื่องจักรทั่วไปที่ไม่ใช่ ATEX ผงอาจเข้าไกด์ บดบังเซนเซอร์ อุดตัวเก็บเสียงไอเสีย และเปลี่ยนแรงเสียดทาน การล้างแบบเปียกอาจชะล้างจาระบีที่ไม่เข้ากันหรือพาสารเคมีเข้าไปยังผิวซีล เงื่อนไขเหล่านี้ต้องอยู่ในใบข้อมูลการทำงานและการทดสอบการยอมรับ ไม่ใช่เช็กลิสต์ “สภาพแวดล้อมรุนแรง” แบบทั่วไป

ชุดข้อมูล RFQ และการปล่อยแบบทางวิศวกรรม

วิธีเลือก OSP-P ของ Parker อิงโหลด แรง โมเมนต์ที่ยอมให้ได้ และสมรรถนะคุชชัน รวมถึงมวลที่เคลื่อนที่และความเร็วขณะเข้าสู่คุชชัน RFQ ที่ระบุเพียงขนาดรูและช่วงชักจะละเลยตัวแปรที่ทำให้การใช้งานคัดแยกความเร็วสูงไม่ผ่านได้มากที่สุด (แค็ตตาล็อก Parker OSP-P)

ส่งข้อมูลต่อไปนี้ให้ผู้จัดส่งและผู้รวมระบบเครื่องจักร:

ลำดับการคัดแยกครบถ้วนสำหรับทุกสูตรการผลิตที่เกี่ยวข้อง
อัตราผลิตภัณฑ์ ระยะห่างขั้นต่ำ และช่วงเวลาตัดสินใจที่ต้องการ
ช่วงชัก ทิศทางติดตั้ง จุดยึด ขอบเขตพื้นที่ที่มี และจุดรองรับกลาง
มวลรวมที่เคลื่อนที่ รวมแคริเอจ ชุดเครื่องมือ สายไฟ ท่อ และผลิตภัณฑ์
ระยะเยื้องของจุดศูนย์ถ่วงและแรงภายนอกในระบบพิกัดของผู้จัดส่ง
ความเร็วเฉลี่ยเป้าหมาย ความเร็วขณะเข้าสู่คุชชันที่วัดหรือประมาณ ความเร่ง และการชะลอ
ค่าคลาดเคลื่อนของจุดปลายทาง เวลาเข้าถึง การเด้งกลับ และเวลานิ่งที่ต้องการ
แรงดันสถิตที่มีและแรงดันขณะเคลื่อนที่ต่ำสุดที่แอคชูเอเตอร์
รายละเอียดวาล์ว พอร์ต ข้อต่อ ท่อ ตัวเก็บเสียง และตัวควบคุมการไหล
การจัดวางคุชชันภายใน โช้กอัพภายนอก เบรก ล็อก และจุดหยุดกลไก
เซนเซอร์ผลิตภัณฑ์ เซนเซอร์กระบอกสูบ อุปกรณ์ป้อนกลับ คอนโทรลเลอร์ และการครอบคลุมการวินิจฉัย
พฤติกรรมสถานะปลอดภัยเมื่อการ์ดเปิด หยุดฉุกเฉิน สูญเสียลม สูญเสียไฟ ติดขัด และเริ่มใหม่
อุณหภูมิ ฝุ่น น้ำ สารเคมี ขอบเขตการสัมผัสอาหาร และการจัดประเภทพื้นที่อันตราย
จำนวนรอบและระยะทางที่คาดต่อปี พร้อมนิยามที่แน่นอนของหนึ่งรอบ
เงื่อนไข FAT/SAT ขีดจำกัดผ่าน/ไม่ผ่าน บันทึก สถานะการบำรุงรักษา และข้อกำหนดควบคุมการเปลี่ยนแปลง

สำหรับการคำนวณอัตราการไหลและจุดรองรับของช่วงชักยาว ให้ใช้ คู่มือกำหนดขนาดกระบอกสูบไร้ก้านสำหรับสายพานลำเลียงช่วงชักยาว ส่วนการจัดแนวและไกด์ฝืดให้ดู คู่มือค่าความขนานของรางไกด์และการสะสมค่าคลาดเคลื่อนในการติดตั้งกระบอกสูบไร้ก้าน

กฎการเลือกที่ใช้ได้จริงคืออะไร

ISO 12100 กำหนดให้มีการประเมินความเสี่ยงและลดความเสี่ยงที่บันทึกไว้ ISO 4414 กล่าวถึงอันตรายของระบบนิวเมติก ให้อนุมัติแกนไร้ก้านเฉพาะเมื่อขีดจำกัดของรุ่นจริงและผล FAT/SAT ครอบคลุมสูตรการผลิต โหลด สภาพแวดล้อม ข้อขัดข้อง และสถานะปลอดภัยที่ประกาศไว้ (ISO 12100; ISO 4414)

อย่าซื้อคำโฆษณา “2 m/s” “50 ล้านรอบ” หรือ “±0.1 mm” แยกจากบริบท ควรซื้อการกำหนดค่าที่ตรวจสอบย้อนกลับได้ มีหน้าที่การทำงานชัดเจน มีขีดจำกัดรุ่นที่เผยแพร่ มีวิธีทดสอบที่ตกลงร่วมกัน และมีหลักฐานจากการวัด หากเครื่องจักรเปลี่ยนระยะห่างผลิตภัณฑ์ น้ำหนักโหลด เรขาคณิตไกด์ วิธีหยุด วาล์ว ท่อ แรงดัน ซอฟต์แวร์ หรือสภาพแวดล้อม ต้องทบทวนว่าการยืนยันเดิมยังใช้ได้หรือไม่

เครื่องคัดแยกบรรจุภัณฑ์ที่แข็งแรงที่สุดไม่ใช่แกนที่มีตัวเลขเด่นที่สุด แต่คือแกนที่เวลา เส้นทางโหลด พลังงานหยุด การควบคุม ความเหมาะสมกับสภาพแวดล้อม และพฤติกรรมเมื่อเกิดข้อขัดข้องยังอยู่ในขีดจำกัดที่บันทึกไว้ภายใต้เงื่อนไขการทำงานเลวร้ายที่สุดของเครื่อง

คำถามที่พบบ่อยเกี่ยวกับการคัดแยกความเร็วสูงด้วยกระบอกสูบไร้ก้าน

ISO 15552 ครอบคลุมมิติการสับเปลี่ยนของกระบอกสูบแบบมีก้านที่ระบุ ISO 4414 ครอบคลุมความปลอดภัยของระบบนิวเมติก และ PMMI B155.1 กล่าวถึงเครื่องจักรบรรจุภัณฑ์ภายในขอบเขตของมาตรฐาน ความแตกต่างนี้ช่วยตอบคำถามที่พบบ่อยเรื่องความเร็ว ความแม่นยำ การใช้งานกับอาหาร คุชชัน และหลักฐานการยอมรับ โดยไม่สร้างขีดจำกัดสากลของกระบอกสูบไร้ก้านขึ้นมาเอง (ISO; PMMI)

ISO 15552 รับรองกระบอกสูบไร้ก้านสำหรับบรรจุภัณฑ์ความเร็วสูงหรือไม่

ไม่ ISO 15552:2018 กำหนดมิติการสับเปลี่ยนของกระบอกสูบนิวเมติกแบบก้านเดี่ยวหรือก้านคู่ที่มีชุดยึดถอดได้ตามที่ระบุเท่านั้น ไม่ได้รับรองความเร็ว ความสามารถของไกด์ ความสามารถในการทำซ้ำ คุชชัน หรืออายุการใช้งานของกระบอกสูบไร้ก้าน ให้ตรวจแค็ตตาล็อกของรุ่นไร้ก้านจริงและยืนยันหน้าที่คัดแยกที่ติดตั้งแล้วแยกต่างหาก

จำนวนบรรจุภัณฑ์ต่อนาทีเท่ากับจำนวนรอบกระบอกสูบต่อนาทีหรือไม่

ไม่จำเป็น เครื่องคัดแยกอาจค้างอยู่ตำแหน่งหนึ่งตลอดผลิตภัณฑ์หลายชิ้น เคลื่อนที่เฉพาะเมื่อพบชิ้นงานคัดทิ้ง หรือจำเป็นต้องเคลื่อนไปและกลับภายในช่วงเวลาระหว่างผลิตภัณฑ์หนึ่งชิ้น ให้แปลงลำดับผลิตภัณฑ์เป็นเวลาตรวจจับ คำสั่ง วาล์ว การเคลื่อนที่ ช่วงค้าง และการกลับก่อนกำหนดความถี่หรืออัตราการไหลของแอคชูเอเตอร์

สวิตช์แม่เหล็กรับประกันความแม่นยำการคัดแยก ±0.1 mm ได้หรือไม่

ไม่ได้ด้วยตัวเอง สวิตช์กระบอกสูบโดยทั่วไปเพียงบอกว่าเป้าหมายแม่เหล็กเข้าสู่โซนตรวจจับแล้ว ความแม่นยำของจุดปลายทางยังขึ้นกับไกด์ จุดหยุดกลไก คุชชัน โหลด ทิศทางเข้าใกล้ แรงดัน ความเร็ว การติดตั้ง และวิธีวัด ต้องกำหนดความสามารถในการทำซ้ำของสวิตช์แยกจากตำแหน่งแคริเอจและผลการคัดแยกสุดท้าย

กระบอกสูบไร้ก้านความเร็วสูงต้องใช้โช้กอัพภายนอกเมื่อใด

ใช้ขั้นตอนของผู้ผลิตรุ่นที่เลือกซึ่งครอบคลุมมวล-ความเร็ว โหลด-โมเมนต์ และพลังงานคุชชัน ต้องใช้โช้กอัพภายนอกเมื่อคุชชันภายในรับมวลที่เคลื่อนที่และพลังงานขับตามที่ประกาศไว้ไม่ไหว หรือเมื่อสถาปัตยกรรมจุดหยุดต้องควบคุมการเด้งกลับให้แน่นขึ้น ติดตั้งใกล้จุดศูนย์ถ่วงที่มีผลของโหลดเมื่อแค็ตตาล็อกกำหนด

FAT และ SAT ควรเก็บหลักฐานอะไรไว้

เก็บร่องรอยเวลาและแรงดันที่ซิงโครไนซ์ บันทึกตำแหน่งหรือสถานะปลายทาง ผลการคัดแยก สูตรที่ทดสอบ น้ำหนักโหลด หมายเลขชิ้นส่วนกระบอกสูบและวาล์ว รายละเอียดท่อ การตั้งค่าควบคุมการไหล รุ่นซอฟต์แวร์ สภาพแวดล้อม ผลทดสอบข้อขัดข้อง และขีดจำกัดการยอมรับที่ลงนามไว้ ข้อมูลเหล่านี้ทำให้ผลทดสอบทำซ้ำได้หลังการบำรุงรักษาหรือดัดแปลง

แหล่งข้อมูลและเอกสารอ้างอิงทางเทคนิค

ANSI/PMMI B155.1-2023. ข้อกำหนดความปลอดภัยและการประเมินความเสี่ยงสำหรับเครื่องจักรบรรจุภัณฑ์และกระบวนการผลิตภายในขอบเขตที่ระบุ หน้ามาตรฐาน PMMI สืบค้นเมื่อ 26 กรกฎาคม 2026
ISO 12100:2010. ความปลอดภัยของเครื่องจักร การประเมินความเสี่ยงและการลดความเสี่ยง หน้าอย่างเป็นทางการของ ISO สืบค้นเมื่อ 26 กรกฎาคม 2026
ISO 4414:2010. กฎทั่วไปและข้อกำหนดความปลอดภัยสำหรับระบบและส่วนประกอบกำลังของไหลนิวเมติก หน้าอย่างเป็นทางการของ ISO สืบค้นเมื่อ 26 กรกฎาคม 2026
ISO 13849-1:2023. หลักการทั่วไปสำหรับส่วนของระบบควบคุมที่เกี่ยวข้องกับความปลอดภัย หน้าอย่างเป็นทางการของ ISO สืบค้นเมื่อ 26 กรกฎาคม 2026
ISO 15552:2018. ชุดมิติสำหรับกระบอกสูบนิวเมติกแบบก้านเดี่ยวหรือก้านคู่ที่ระบุและมีชุดยึดถอดได้ หน้าอย่างเป็นทางการของ ISO สืบค้นเมื่อ 26 กรกฎาคม 2026
แค็ตตาล็อก Parker OSP-P 0980. โหลด โมเมนต์ คุชชัน และแนวทางความเร็วขณะเข้าสู่คุชชันของกระบอกสูบไร้ก้าน PDF อย่างเป็นทางการของ Parker สืบค้นเมื่อ 26 กรกฎาคม 2026
แค็ตตาล็อก SMC MY1B. แนวทางเฉพาะรุ่นสำหรับโหลด โมเมนต์ ความเร็วที่ยอมให้ได้ และการเลือกโช้กอัพ PDF อย่างเป็นทางการของ SMC สืบค้นเมื่อ 26 กรกฎาคม 2026
วัสดุสัมผัสอาหารของ FDA. สถานะด้านกฎระเบียบของส่วนประกอบ การอนุญาต ผู้ผลิต และเงื่อนไขการใช้งานที่ตั้งใจไว้ แนวทางอย่างเป็นทางการของ FDA สืบค้นเมื่อ 26 กรกฎาคม 2026
ATEX ของคณะกรรมาธิการยุโรป. อุปกรณ์และระบบป้องกันสำหรับใช้ในบรรยากาศที่อาจเกิดการระเบิด คณะกรรมาธิการยุโรป สืบค้นเมื่อ 26 กรกฎาคม 2026
