I cilindri pneumatici ad alta velocità devono essere specificati come sistemi di movimento completi, non soltanto in base ad alesaggio, corsa e velocità di catalogo. Parker segnala che la velocità d’ingresso in ammortizzazione può essere circa il 50% superiore alla velocità media di corsa, mentre AutomationDirect avverte che le perdite in valvole, tubi, raccordi, porte e scarichi rendono difficile prevedere la velocità effettiva (Parker P1F, consultato il 2026-07-10; AutomationDirect, consultato il 2026-07-10).
Una specifica affidabile definisce quindi il profilo di moto, la massa in movimento, la pressione dinamica disponibile, la capacità del percorso dell’aria, i carichi sulle guide, l’energia di arresto, l’ambiente e la prova di accettazione. Indica inoltre al fornitore quali valori sono misurati, quali calcolati e quali devono essere dimostrati sulla macchina.
Punti chiave
- Parker avverte che la velocità d’ingresso in ammortizzazione può superare di circa il 50% la velocità media; specificarla insieme a tempo di corsa, accelerazione e massa in movimento (Parker P1F, consultato il 2026-07-10).
- Dimensionare valvola, tubi, raccordi, gruppo FRL e scarico come un unico percorso; verificare la pressione dinamica alle porte del cilindro.
- Inserire nella richiesta d’offerta energia di arresto, temporizzazione dei sensori, temperatura e prova alla cadenza produttiva.

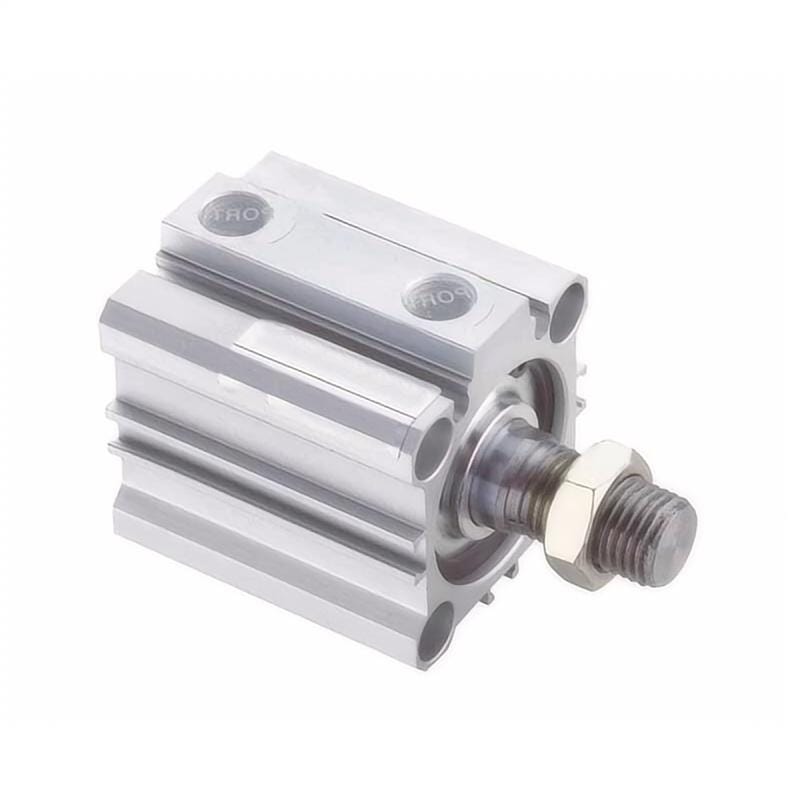

L’immagine mantenuta mostra un cilindro pneumatico compatto serie CQ2. Illustra il componente da selezionare, non dimostra che un solo tipo di cilindro sia adatto a ogni applicazione ad alta velocità.
Il profilo di moto è la sequenza temporizzata di accelerazione, traslazione, decelerazione, sosta e ritorno che l’attuatore deve completare.
La pressione dinamica è la pressione disponibile alla porta del cilindro mentre l’aria fluisce e il carico è in movimento.
La velocità d’ingresso in ammortizzazione è la velocità del pistone all’inizio della fase di ammortizzazione finale, non la velocità media sull’intera corsa.
Che cosa distingue i cilindri pneumatici ad alta velocità?
L’alta velocità diventa un problema di specifica quando portata, accelerazione o capacità di arresto limitano il tempo di corsa. SMC dichiara per una serie CXS ad alta velocità fino a 1.500 mm/s con alesaggi da 6 a 20 mm e 1.000 mm/s con alesaggi da 25 e 32 mm. Sono limiti specifici del prodotto, non una soglia universale (SMC CXS High-Speed Type, consultato il 2026-07-10).
Formulare il requisito come profilo di moto:
| Dato richiesto | Che cosa specificare | Che cosa non usare come sostituto |
|---|---|---|
| Corsa | Corsa utile ed eventuale extracorsa | Solo il passo nominale della macchina |
| Tempo di estensione | Tempo dal comando al raggiungimento della posizione sotto carico | Velocità a vuoto sul banco |
| Tempo di rientro | Requisito di ritorno distinto | Presupporre che le due direzioni siano equivalenti |
| Sosta | Tempo in ciascuna posizione terminale | Solo tempo medio di ciclo |
| Frequenza dei cicli | Frequenza massima continuativa e per brevi picchi | Produzione media giornaliera |
| Massa in movimento | Attrezzatura, staffa, prodotto, giunto, slitta | Solo il peso del prodotto |
| Orientamento | Orizzontale, verticale o inclinato | Forza di carico generica |
| Condizione di fine corsa | Metodo di arresto e rimbalzo ammesso | “Ammortizzato” senza verifica dell’energia |
L’espressione “cilindro da 1 m/s” è incompleta, perché la stessa velocità media può derivare da corse molto diverse. Una corsa di 50 mm completata in 50 ms e una di 500 mm completata in 500 ms hanno entrambe una media di 1 m/s, ma finestre di accelerazione, risposta della valvola, volume dei tubi, temporizzazione dei sensori e distanza di arresto non sono intercambiabili.
Definire l’alta velocità tramite l’evento produttivo da eseguire. Includere tempo di comando della valvola, tempo per vincere l’attrito statico, tempo di traslazione, fase di ammortizzazione, conferma del sensore e variazione temporale ammessa. In questo modo il fornitore non può limitarsi a confermare il campo di velocità del pistone a catalogo lasciando irrisolto il ciclo macchina.
Quali dati di moto e carico vanno definiti per primi?
Prima di scegliere l’alesaggio, definire massa in movimento, forza esterna, orientamento, tempo di accelerazione, configurazione delle guide e carico laterale. I valori di carico e momento OSP-P di Parker si riferiscono a una velocità del pistone non superiore a 0,5 m/s; un’applicazione più veloce richiede quindi una verifica esplicita, non la semplice copia di una tabella di carico statico (Parker OSP-P, consultato il 2026-07-10).
Impostare un bilancio delle forze per ciascuna direzione:
forza richiesta al cilindro = forza di processo + forza di accelerazione + attrito + componente della gravità
forza di accelerazione = massa totale in movimento x accelerazione
forza teorica del cilindro = area efficace del pistone x pressione dinamicaLa forza teorica non coincide con la forza disponibile. Attrito, contropressione, caduta di pressione, disallineamento e variazioni del carico consumano il margine. Il metodo dettagliato è illustrato nella guida al calcolo della forza da pressione e area; questa checklist registra invece i dati necessari al fornitore.
Registrare tutti i carichi che il gruppo cilindro deve sostenere:
- Forza assiale di processo in estensione e rientro
- Massa in movimento, compresi attrezzatura e prodotto
- Carico laterale esterno e momenti ribaltanti
- Carico gravitazionale e comportamento in assenza d’aria sugli assi verticali
- Trascinamento dei tubi, forza della catena portacavi e attrito delle tenute, se pertinenti
- Urti o disturbi di processo durante la corsa
- Variazione del carico per ogni formato di prodotto
Usare un unico valore, pesato o calcolato, per il gruppo in movimento. Includere piastre portautensili, pinze, adattatori, sensori, catene portacavi e pezzo. Distinguere inoltre la pressione statica del regolatore dalla pressione dinamica alla porta del cilindro: la prima conferma la taratura, la seconda indica se la forza resta disponibile durante il movimento.
Se lo stelo dovesse sopportare un carico trasversale, non considerare più il cilindro come guida. Aggiungere una guida lineare esterna, usare un attuatore guidato oppure riprogettare il cinematismo affinché lo stelo trasmetta forza assiale. Questo è particolarmente importante quando un’accelerazione maggiore aumenta i momenti d’inerzia sulla piastra portautensili.
Valvola, tubi e gruppo FRL possono fornire la portata richiesta?
La portata deve riempire una camera e scaricare l’altra entro il tempo di corsa consentito, preservando la forza. Secondo CAGI, in un impianto ben progettato la caduta di pressione tra mandata del compressore e punto d’uso non dovrebbe superare il 10%; AutomationDirect ricorda invece che raccordi, valvole, tubi e porte influenzano tutti la velocità effettiva (CAGI, consultato il 2026-07-10).
Calcolare prima il fabbisogno d’aria libera della camera, senza fermarsi a questo dato. Nei calcoli del consumo usare la pressione assoluta; NIST indica 1 atmosfera standard pari a 14,6959 psi e fornisce riferimenti per la conversione di pressione e portata dei gas (NIST, consultato il 2026-07-10). Il percorso completo dell’aria è:
collettore di stabilimento -> derivazione -> valvola di isolamento e avviamento progressivo -> filtro -> regolatore
-> alimentazione della valvola direzionale -> porta di lavoro della valvola -> tubo e raccordi -> porta del cilindro
-> tubo opposto -> scarico della valvola -> silenziatore o scarico rapidoPer le equazioni effettive di volume e rapporto di pressione, consultare la guida al calcolo della portata pneumatica. Registrare quindi nella richiesta d’offerta del cilindro:
| Dato del percorso aria | Informazione necessaria al fornitore |
|---|---|
| Pressione dinamica minima di alimentazione | Pressione misurata mentre il cilindro si muove |
| Modello e portata della valvola | Cv, valore di portata ISO o curva di portata del produttore |
| Diametro interno e lunghezza del tubo | Per ciascuna direzione, dalla valvola al cilindro |
| Raccordi | Quantità, filettatura e gomiti o regolatori di flusso restrittivi |
| Modello FRL | Portata nominale e curva di caduta di pressione alla domanda richiesta |
| Componenti di scarico | Silenziatore, scarico del collettore o configurazione a scarico rapido |
| Domanda simultanea | Altri attuatori in movimento nella stessa finestra temporale |
Non aumentare la pressione di stabilimento per mascherare un circuito locale sottodimensionato. Misurare prima la caduta di pressione, individuare la restrizione e consultare la guida alla diagnosi delle cadute di pressione e la guida al dimensionamento delle valvole pneumatiche mediante Cv.
Come verificare ammortizzazione ed energia di arresto?
Verificare l’energia del sistema in movimento all’inizio dell’ammortizzazione, non solo la velocità media sull’intera corsa. Parker afferma che la velocità d’ingresso in ammortizzazione è in genere circa il 50% superiore alla velocità media e prescrive ammortizzatori esterni quando si superano i valori di ammortizzazione consentiti (Parker OSP-P, consultato il 2026-07-10).
La verifica minima dell’energia cinetica è:
energia cinetica = 0,5 x massa totale in movimento x velocità d’ingresso in ammortizzazione^2Questo spiega perché è pericoloso stimare la velocità. A massa invariata, raddoppiare la velocità quadruplica l’energia cinetica; triplicarla produce nove volte l’energia. La forza motrice del cilindro può continuare ad aggiungere energia durante la corsa di ammortizzazione: usare quindi il metodo completo del produttore per dimensionare l’ammortizzazione, senza considerare l’energia cinetica come confronto finale con il catalogo.
Definire l’architettura di arresto prima dell’ordine:
| Metodo di arresto | Impiego appropriato | Prova richiesta |
|---|---|---|
| Paracolpo elastico | Bassa energia e bassa ripetitività entro i limiti di catalogo | Velocità, massa e vita utile nominali |
| Ammortizzazione pneumatica regolabile | Carico o velocità variabili entro il diagramma di ammortizzazione | Velocità d’ingresso, massa, campo di regolazione, assenza di rimbalzo |
| Ammortizzazione pneumatica autoregolante | Movimento ripetuto entro il campo mappato dal produttore | Campo massa-velocità approvato |
| Ammortizzatore idraulico esterno | Capacità dell’ammortizzazione integrata superata o necessità di controllare con precisione l’energia di arresto | Energia per corsa ed energia per ora |
| Arresto meccanico esterno | Posizione definita esternamente al cilindro | Resistenza dell’arresto più assorbitore di energia separato |
I dati di ammortizzazione P1D di Parker esplicitano anche le condizioni di prova: i diagrammi presuppongono carico ridotto, velocità di regime, vite regolata correttamente e 6 bar alla porta. Con un carico relativo elevato che genera una caduta superiore a 1 bar, Parker prescrive di ridurre la massa ammessa di un fattore 2,5 oppure la velocità di un fattore 1,5 rispetto al massimo del diagramma (Parker P1D, consultato il 2026-07-10). Applicare questa indicazione solo al metodo di selezione Parker specificato, non come regola universale di declassamento.
Per la procedura di regolazione e i sintomi di guasto, consultare la guida all’ammortizzazione pneumatica ad alta velocità e la guida di base sull’ammortizzazione dei cilindri pneumatici.
Quali attacchi, guide e sensori inserire nella specifica?
Attacchi, guida e rilevamento devono sopportare le stesse accelerazioni e decelerazioni che caratterizzano il cilindro. Parker basa i valori di carico e momento OSP-P citati su velocità fino a 0,5 m/s. Oltre tale condizione, verificare guida, staffa, rigidezza dell’attrezzatura e temporizzazione dei sensori sul profilo di moto effettivo (Parker OSP-P, consultato il 2026-07-10).
Seguire questa sequenza di verifica:
- Scegliere un attacco fisso o oscillante in base alla reale geometria del movimento.
- Mantenere assiale la forza sullo stelo per l’intera corsa.
- Aggiungere una guida quando l’attrezzatura genera carico laterale o momento.
- Verificare il carico di punta dello stelo nelle corse lunghe in compressione.
- Verificare la rigidezza delle staffe in accelerazione e arresto.
- Definire tipo, posizione, tempo di risposta e ripetibilità del sensore.
- Definire timeout PLC e risposta al guasto se la posizione non viene confermata.
Un sensore magnetico del pistone conferma che un magnete ha raggiunto la zona di rilevamento. Non dimostra che l’attrezzatura sia assestata meccanicamente, che la pressione sia stata ripristinata o che un carico oscillante sia stabile. Per funzioni critiche di serraggio o trasferimento, valutare se servano anche conferma di pressione, sensore di posizione esterno o controllo meccanico di presenza pezzo.
Specificare raggio di curvatura del cavo, orientamento del connettore, grado di protezione, immunità ai campi di saldatura, esposizione al lavaggio e accessibilità per la sostituzione del sensore. Con corse brevi, includere la latenza totale di rilevamento, dalla risposta del sensore al filtraggio dell’ingresso e alla scansione PLC fino al comando di uscita successivo.
Come convalidare temperatura e ciclo di lavoro?
Temperatura e servizio devono essere misurati alla cadenza produttiva continuativa. L’esempio SMC CXS ad alta velocità citato specifica da -10 a 60°C per temperatura ambiente e del fluido. Considerarlo un limite per quella serie esatta, non una regola universale di raffreddamento, e registrare l’andamento termico nelle condizioni di servizio approvate più gravose (SMC CXS High-Speed Type, consultato il 2026-07-10).
Registrare questi limiti:
| Dato ambientale | Requisito RFQ | Evidenza di accettazione |
|---|---|---|
| Temperatura ambiente | Minima e massima attorno all’attuatore | Registrata durante la prova di produzione |
| Temperatura dell’aria compressa | Massima al punto d’uso | Misurata durante la domanda di picco |
| Temperatura del cilindro | Limite ammesso sulla superficie o nella zona delle tenute | Andamento stabilizzato, non una sola lettura puntuale |
| Profilo di servizio | Frequenza continuativa e durata dei picchi | Prova temporizzata con la ricetta produttiva più gravosa |
| Qualità dell’aria | Filtrazione, punto di rugiada e politica di lubrificazione | Configurazione FRL e registro di manutenzione |
| Contaminazione | Polvere, refrigerante, lavaggio, sostanze chimiche | Verifica di compatibilità di materiali e tenute |
Usare il campo di temperatura del produttore come limite, non come prova di durata indefinita al limite stesso. L’esempio CXS ad alta velocità SMC citato indica da -10 a 60°C per ambiente e fluido. La pagina attuale del prodotto Festo DSBC specifica per quel prodotto la classe di qualità dell’aria compressa ISO 8573-1 [7:4:4] (Festo DSBC, consultato il 2026-07-10). Nessuno dei due valori va trasferito a un altro cilindro senza consultarne la scheda tecnica.
Durante la messa in servizio, l’andamento termico è più utile di un singolo limite di temperatura. Se al termine di una prova breve la temperatura dell’attuatore continua a salire, non è stata raggiunta una condizione di servizio stabile. Proseguire solo entro i limiti di sicurezza dei componenti e registrare a ogni lettura tempo, numero di cicli, temperatura ambiente e pressione al punto d’uso.
Per scegliere tenute, lubrificante e ambiente, proseguire con la guida ai cilindri pneumatici per alte temperature. La specifica deve indicare se la lubrificazione è vietata, facoltativa o obbligatoria. Se i componenti a valle sono progettati per aria non lubrificata, non aggiungere nebbia d’olio come rimedio non approvato a calore o usura.
Checklist RFQ per cilindri pneumatici ad alta velocità
Inviare a tutti i fornitori gli stessi dati operativi. Nella serie ad alta velocità SMC citata, il massimo passa da 1.500 mm/s per alesaggi da 6 a 20 mm a 1.000 mm/s per alesaggi da 25 e 32 mm. La RFQ deve quindi identificare esattamente alesaggio, carico, percorso dell’aria e metodo di arresto (SMC CXS High-Speed Type, consultato il 2026-07-10).
Applicazione e movimento
- Funzione della macchina e conseguenze del guasto
- Tipo di cilindro e norma preferita, se richiesta
- Alesaggio, corsa, orientamento dello stelo e ingombro di montaggio
- Tempo di estensione, tempo di rientro, sosta e frequenza massima dei cicli
- Durata del funzionamento continuativo e dei brevi picchi
- Ripetibilità richiesta della posizione terminale e rimbalzo ammesso
- Comportamento all’arresto di emergenza e stato sicuro dopo la perdita d’aria
Carico e meccanica
- Massa totale in movimento, compresi attrezzatura e prodotto
- Forza di processo in entrambe le direzioni
- Orientamento orizzontale, verticale o inclinato
- Carico laterale e momenti ribaltanti all’interfaccia dell’attuatore
- Obiettivo di accelerazione e decelerazione o profilo di moto completo
- Modello, interasse, precarico e momenti nominali della guida esterna
- Modello e posizione di montaggio dell’arresto esterno o dell’ammortizzatore
Alimentazione e controllo dell’aria
- Pressione dinamica minima e massima al punto d’uso
- Modello, portata, tempo di risposta e condizione centrale della valvola
- Diametro interno e lunghezza dei tubi per entrambe le porte del cilindro
- Dimensioni dei raccordi, regolatori di flusso, silenziatori e valvole di scarico rapido
- Modello di filtro e regolatore con curva di portata
- Qualità dell’aria richiesta e politica di lubrificazione
- Altri attuatori che condividono la stessa finestra di domanda di picco
Ambiente e durata
- Campo di temperatura ambiente e dell’aria compressa
- Limiti relativi a polvere, umidità, refrigerante, sostanze chimiche, lavaggio o camera bianca
- Grado di protezione e resistenza alla corrosione richiesti
- Vita utile obiettivo in cicli e intervallo di manutenzione consentito
- Materiali approvati per tenuta, grasso, raschiatore e stelo
- Tipo di sensore, uscita elettrica, connettore e requisito del cavo
Evidenze del fornitore
- Limite di velocità a catalogo per l’esatto alesaggio e la corsa
- Approvazione di massa in movimento e velocità d’ingresso in ammortizzazione
- Energia di ammortizzazione o diagramma massa-velocità approvato
- Portata richiesta della valvola e dimensione del tubo consigliata
- Carico laterale e momenti massimi consentiti
- Limiti di temperatura e qualità dell’aria
- Istruzioni di manutenzione e disponibilità dei ricambi soggetti a usura
- Eccezioni, ipotesi e declassamenti richiesti elencati chiaramente
Una RFQ deve rendere evidenti le sostituzioni non supportate. Se un fornitore propone alesaggio, tenuta, dimensione del tubo o ammortizzazione diversi, la risposta deve spiegare quale requisito ha determinato la modifica e come verrà verificata.
Piano di messa in servizio e prova di accettazione
La prova di accettazione deve dimostrare un movimento ripetibile nel caso approvato più gravoso, non una singola corsa a vuoto. Parker avverte che la velocità d’ingresso in ammortizzazione può superare di circa il 50% la velocità media. Provare il carico approvato più pesante alla cadenza produttiva, registrando pressione, tempi, temperatura, stato dei sensori, rumore e rimbalzo (Parker P1F, consultato il 2026-07-10).
Procedere in quest’ordine:
- Verificare coppia di serraggio, allineamento dello stelo, libertà delle guide e giochi meccanici.
- Confermare la pressione statica regolata e il comportamento sicuro dello scarico.
- Eseguire movimenti a impulsi con portata ridotta e attrezzatura di produzione installata.
- Regolare i controlli di flusso allo scarico e le ammortizzazioni secondo le istruzioni del produttore.
- Registrare la pressione dinamica alla porta del cilindro in entrambe le direzioni.
- Registrare tempo di corsa, fase di ammortizzazione, rimbalzo e conferma del sensore.
- Azionare il carico più pesante alla massima cadenza produttiva approvata.
- Proseguire fino alla stabilizzazione di temperatura e tempi o al raggiungimento della durata di prova approvata.
- Ripetere con il carico più leggero se il comportamento dell’ammortizzazione cambia con il formato del prodotto.
- Salvare le impostazioni finali di pressione, regolazione del flusso, ammortizzazione, timeout PLC e sensori.
| Voce di accettazione | Criterio di superamento da definire prima della prova |
|---|---|
| Tempo di estensione e rientro | Tempo massimo più variazione consentita |
| Pressione dinamica | Pressione minima a ciascuna porta del cilindro durante il movimento |
| Comportamento a fine corsa | Nessun urto violento, rimbalzo inaccettabile o falsa commutazione del sensore |
| Temperatura | Entro i limiti esatti di cilindro, valvola, tenuta e sensore, con andamento stabile |
| Perdite d’aria | Nessuna perdita udibile o misurata oltre la soglia concordata |
| Conferma della posizione | Stato corretto entro il timeout PLC in ogni ciclo provato |
| Elementi di fissaggio e guide | Nessun allentamento, impuntamento, gioco anomalo o residuo d’usura |
| Recupero | La pressione di alimentazione si ripristina prima della successiva domanda simultanea |
Se il cilindro è veloce solo a vuoto o se la pressione diminuisce all’aumentare della cadenza, riesaminare i calcoli del percorso dell’aria e della forza. Se il tempo di corsa è stabile ma l’arresto terminale è brusco, riesaminare velocità d’ingresso in ammortizzazione ed energia di arresto. Non nascondere nessuno dei due problemi modificando il timeout PLC.
Domande frequenti sulla specifica dei cilindri pneumatici ad alta velocità
Queste risposte distinguono la fisica universale dai limiti specifici di prodotto. La serie ad alta velocità SMC citata indica 1.500 mm/s per gli alesaggi più piccoli e 1.000 mm/s per quelli da 25 e 32 mm; Parker avverte invece che la velocità d’ingresso in ammortizzazione può superare di circa il 50% la media. Nessuno dei due valori è un limite universale per i cilindri (SMC CXS High-Speed Type, consultato il 2026-07-10).
Qual è la velocità massima di un cilindro pneumatico?
Non esiste un massimo universale. Il limite dipende da serie esatta del cilindro, alesaggio, corsa, massa in movimento, carichi sulle guide, portata della valvola, tubi, ammortizzazione e servizio. SMC dichiara fino a 1.500 mm/s per gli alesaggi più piccoli di una serie ad alta velocità citata, ma il valore vale soltanto per quel prodotto e per le condizioni specificate.
Il cilindro va dimensionato prima in base alla forza o alla velocità?
Partire contemporaneamente dal carico e dal profilo di moto. L’alesaggio deve fornire forza alla pressione dinamica minima, mentre valvola, tubi e capacità di scarico devono garantire il tempo di corsa richiesto. Un alesaggio maggiore aumenta la forza ma anche il volume della camera e il fabbisogno d’aria: forza e velocità vanno quindi verificate iterativamente, non scelte separatamente.
La velocità del pistone a catalogo basta per approvare un’applicazione ad alta velocità?
No. La velocità del pistone a catalogo non dimostra che l’ammortizzazione integrata possa arrestare la massa in movimento, che la guida possa sopportare i momenti o che il circuito pneumatico mantenga la pressione. Richiedere verifiche distinte per campo di velocità, inviluppo di carico, energia d’ingresso in ammortizzazione, pressione dinamica e servizio continuativo.
Quando serve un ammortizzatore esterno?
Usarlo quando si supera il limite dell’ammortizzazione integrata indicato dal produttore, quando un arresto meccanico esterno definisce la posizione finale oppure quando l’applicazione richiede un assorbitore di energia controllato e indipendente dalla regolazione del cilindro. Dimensionarlo con i dati del relativo produttore in base a energia per corsa, velocità d’impatto, massa in movimento, forza motrice, frequenza dei cicli ed energia per ora.
Come verificare un cilindro ad alta velocità dopo l’installazione?
Misurare tempo di corsa, pressione dinamica al cilindro, comportamento a fine corsa, conferma dei sensori e temperatura con il carico approvato più pesante e alla massima cadenza continuativa. Ripetere con il carico più leggero se cambia la risposta dell’ammortizzazione. Conservare impostazioni finali e dati di accettazione come riferimento per la manutenzione.
Conclusione
La specifica di un cilindro ad alta velocità deve concludersi con un accordo verificabile. L’obiettivo CAGI del 10% per la caduta di pressione in stabilimento e l’avvertenza Parker del 50% sulla velocità d’ingresso in ammortizzazione mostrano perché alesaggio, corsa e velocità media di catalogo non bastano. Definire massa in movimento, pressione dinamica, percorso dell’aria, guida, metodo di arresto, ambiente ed evidenze alla cadenza produttiva (CAGI, consultato il 2026-07-10).
Non approvare l’attuatore considerando soltanto alesaggio, corsa e velocità di catalogo. Approvare come unico sistema profilo di moto, margine di forza dinamica, percorso dell’aria, ammortizzazione o ammortizzatore, guida meccanica, ambiente, sensori e prova di accettazione. È questa la checklist pratica che trasforma una corsa veloce del prototipo in un movimento industriale ripetibile.
Usa le fonti del produttore e del settore riportate di seguito come confine documentale per la specifica dei cilindri ad alta velocità. I limiti specifici del prodotto sono indicati come tali, così da non trattarli come regole universali; per la verifica dell’applicazione, raccogli alesaggio, corsa, carico, velocità, ammortizzazione, pressione, attacchi e metodo di arresto prima di richiedere supporto.
Dettagli delle fonti e note di consultazione
- Catalogo dei cilindri pneumatici P1F di Parker. Dati tecnici per la selezione relativi a velocità del cilindro, portata della valvola, dimensionamento dei tubi e avvertenza secondo cui la velocità d’ingresso in ammortizzazione può essere circa il 50% superiore alla velocità media. Consultato il 2026-07-10. https://www.parker.com/content/dam/Parker-com/Literature/Literature-Files/pneumatic/cat/english/0980-P1F-Pneumatic-Cylinders.pdf
- Catalogo del sistema di azionamento lineare OSP-P di Parker. Limiti tecnici per carichi, momenti, velocità d’ingresso in ammortizzazione e massa in movimento, oltre all’uso di ammortizzatori esterni quando vengono superati i limiti dell’ammortizzazione. Consultato il 2026-07-10. https://www.parker.com/content/dam/Parker-com/Literature/Pneumatics-Division-Europe/PDE-Documents/Cylinders/Parker_Pneumatic_OSP-P_Linear_Drive_System_Catalogue---PA4P011GB.pdf
- Catalogo dei cilindri pneumatici P1D di Parker. Condizioni dei diagrammi di ammortizzazione e istruzioni di declassamento specifiche del prodotto per carichi relativi elevati e cadute di pressione. Consultato il 2026-07-10. https://www.parker.com/content/dam/Parker-com/Literature/Literature-Files/pneumatic/Literature/Actuator-Cylinder/PDE2600FordTCUK_P1D_w-rod-lock.pdf
- SMC CXS High-Speed Type, specifiche su ordinazione. Velocità massime del pistone, campo di temperatura, modifiche delle porte e indicazioni sull’energia cinetica specifiche della serie citata. Consultato il 2026-07-10. https://ca01.smcworld.com/catalog/BEST-Guide-en/pdf/AirCylinder-OM2_en.pdf
- Velocità del cilindro secondo AutomationDirect. Indicazioni tecniche del produttore su perdite di pressione, dimensionamento di valvole e tubi, regolatori di flusso e prove pratiche della velocità. Consultato il 2026-07-10. https://library.automationdirect.com/electro-pneumatic-systems-in-action/
- Consumo d’aria secondo AutomationDirect. Metodo per il consumo d’aria del cilindro basato su volume del cilindro, tempo di ciclo e pressione di ingresso. Consultato il 2026-07-10. https://library.automationdirect.com/pneumatic-system/
- Guida CAGI all’aria compressa. Indicazioni del settore sulle cause della caduta di pressione e sull’obiettivo di progettazione del 10% tra compressore e punto d’uso. Consultato il 2026-07-10. https://www.cagi.org/working-with-compressed-air/
- Pagina prodotto Festo DSBC. Dati specifici del prodotto su qualità dell’aria compressa, condizioni di esercizio e ammortizzazione, riportati solo come esempio della necessità di verificare la qualità dell’aria sul cilindro esatto. Consultato il 2026-07-10. https://www.festo.com/gb/en/a/2102633
- Conversioni delle unità di pressione e portata dei gas secondo NIST. Riferimento ufficiale per atmosfera standard e conversioni delle unità di pressione utilizzate nei calcoli dell’aria libera. Consultato il 2026-07-10. https://www.nist.gov/pml/owm/metric-si/unit-conversion/pressure-and-gas-flow-unit-conversions
