Guide de spécification des filetages d’extrémité de tige de vérin

Une spécification complète du filetage d’extrémité de tige d’un vérin identifie le système de filetage, la dimension nominale, le pas ou le nombre de filets par pouce, le sexe du filetage, la classe de tolérance, la longueur utile, le sens, la géométrie de l’épaulement, l’état du matériau et l’accessoire d’accouplement. Une désignation telle que « M16 » ou « 3/8 UNF » laisse plusieurs de ces décisions en suspens.

Partez du modèle exact du vérin et de son plan configuré. Vérifiez ensuite la chape, l’œil de tige, l’accouplement ou la pièce machine qui s’y raccorde à partir de la même désignation. Ne déduisez pas l’extrémité de tige du filetage de l’orifice d’air, de l’alésage du vérin, du pays d’installation ou d’une étiquette de conformité ISO.

À retenir

• Les filetages Unified ASME utilisent six désignations de classe ordinaires: 1A, 2A, 3A, 1B, 2B et 3B.
• ISO 15552 couvre les vérins de 32 à 320 mm, mais l’extrémité de tige configurée doit toujours être vérifiée sur le plan.
• Un appel d’offres fiable consigne dix champs d’interface, et pas seulement le diamètre et le pas.

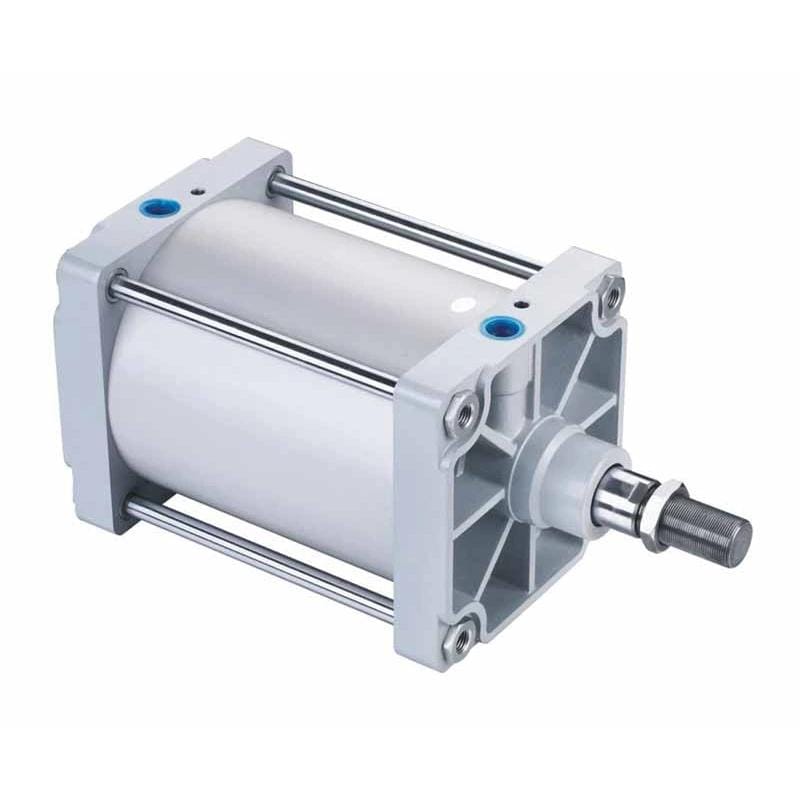

Le capuchon de protection indique l’emplacement de l’extrémité de tige, mais le filetage lui-même doit être confirmé sur le plan configuré, et non sur une photographie du produit.

Ce guide traite du filetage mécanique en bout de tige de piston. Les filetages des orifices pneumatiques constituent une autre interface. Si la pièce concernée transporte de l’air comprimé, utilisez plutôt le guide distinct consacré aux types de filetages d’orifices de vérins.

Dans ce guide

• Que doit contenir la désignation complète d’un filetage d’extrémité de tige ?
• En quoi les désignations métriques et Unified diffèrent-elles ?
• Faut-il choisir un pas gros ou fin ?
• Les normes du vérin et de l’accessoire régissent des niveaux différents
• Comment vérifier la charge, l’engagement et le blocage ?
• Comment rédiger une spécification prête pour les achats ?
• Figer l’interface approuvée avant les commandes répétées
• FAQ sur les filetages d’extrémité de tige

Que doit contenir la désignation complète d’un filetage d’extrémité de tige ?

Le catalogue d’actionneurs pneumatiques Parker définit des symboles distincts pour le diamètre et le pas du filetage, sa longueur, la longueur d’une extrémité mâle et la profondeur d’un taraudage femelle; il propose cinq styles standard d’extrémités de tige. Cette structure de catalogue montre pourquoi le seul nom nominal du filetage ne peut pas définir l’interface physique (catalogue Parker 0900P, consulté en 2026).

Consignez ces dix champs avant de libérer un plan ou un appel d’offres:

Une désignation de filetage d’extrémité de tige est l’ensemble maîtrisé de dimensions et d’exigences qui définit le raccordement de la tige de piston à son accessoire. Elle va au-delà de la désignation nominale, car l’appui, la longueur utile, le blocage et la géométrie de l’accessoire influencent aussi le montage et la transmission correcte de la charge.

Champ	Exemple	Pourquoi c’est important
Système de filetage	Métrique ISO ou Unified en pouces	Établit le profil et les règles de désignation applicables
Dimension nominale	M16 ou 5/8 in	Définit la famille de diamètre nominal
Pas ou TPI	1,5 mm ou 18 TPI	Évite une incompatibilité de pas à diamètre identique
Sexe	Externe ou interne	Détermine si la tige porte un goujon ou un taraudage
Classe de tolérance	6g, 6H, 2A ou 2B	Définit le système de tolérance dimensionnelle et de jeu
Sens	À droite, sauf indication contraire	Évite un desserrage involontaire ou une erreur d’assemblage
Engagement utile	Longueur ou profondeur cotée	Exclut la sortie de filet incomplète et le dégagement de fond
Épaulement et sortie de filet	Diamètre, dégagement et jeu d’angle	Permet l’appui de la pièce sans coincement sur le premier filet incomplet
Dispositifs de blocage	Contre-écrou, dispositif autofreiné ou adhésif approuvé	Définit le maintien du réglage
Matériau et surface	Nuance de tige, revêtement, matériau associé, lubrification	Influe sur l’usure, la corrosion, le grippage, le frottement et la contrainte admissible

Le composant d’accouplement doit faire partie du même examen. Une chape peut posséder le bon filetage nominal, mais talonner contre un épaulement, manquer de profondeur taraudée ou perdre sa force de serrage parce que son contre-écrou ne peut pas prendre appui.

Considérez l’extrémité de tige comme une interface à trois surfaces: le filetage hélicoïdal transmet la charge axiale, l’épaulement ou le contre-écrou établit l’état d’appui, et la géométrie de l’accessoire dirige la charge dans la machine. Contrôler uniquement la première surface laisse de côté deux causes fréquentes d’incompatibilité sur site.

Extrémités de tige mâles et femelles

Un filetage mâle externe s’inspecte facilement avec une bague filetée et reçoit des chapes, yeux de tige et accouplements courants. Il reste toutefois exposé pendant la manutention. Une extrémité femelle protège le filetage à l’intérieur de la tige, mais exige un diamètre de tige, une profondeur de taraudage, un dégagement de fond et une épaisseur de paroi suffisants pour la charge prévue.

Aucun des deux sexes n’est systématiquement plus résistant. Comparez la capacité complète et le plan du fournisseur. Parker répertorie des configurations de filetage femelle et mâle pour les tiges de piston, ce qui confirme que le sexe constitue une option configurée du vérin, et non une hypothèse régionale (catalogue Parker P1P, consulté en 2026).

Les filetages d’extrémité de tige ne sont pas des filetages d’orifice

Les filetages de tuyauterie BSPT, NPT et G parallèle appartiennent aux raccordements de fluide et aux systèmes d’étanchéité. Ils ne doivent pas figurer dans un tableau standard d’accessoires de tige, sauf si un plan spécial maîtrisé en emploie délibérément un comme interface mécanique. Le guide de la norme NPT explique pourquoi les filetages coniques de tuyauterie exigent des règles distinctes d’étanchéité et d’engagement.

Les filetages Acme et trapézoïdaux métriques sont des profils de vis de puissance. Ils peuvent apparaître dans des mécanismes conçus à cet effet, mais ne constituent pas des choix ordinaires d’extrémité de tige de vérin pneumatique pour un « positionnement de précision ». Le filetage en bout de tige sert à fixer un accessoire; il ne transforme pas l’actionneur pneumatique en vis mère.

En quoi les désignations métriques et Unified diffèrent-elles ?

ISO 965-6:2025 recense dix classes de tolérance métriques recommandées, tandis que les filetages Unified ordinaires utilisent les six classes A/B courantes d’ASME B1.1. En métrique, les lettres minuscules identifient généralement les positions de tolérance des filetages externes et les majuscules les filetages internes; le couple A/B remplit la même fonction externe/interne pour les filetages Unified (ISO 965-6; ASME B1.1).

Lire une désignation métrique ISO

Prenons cet exemple de filetage externe:

M16 x 1,5 - 6g, externe à droite, 24 mm de filetage utile

• M désigne le système de filetage métrique ISO.
• 16 est le diamètre nominal en millimètres.
• 1,5 est le pas en millimètres.
• 6g est la classe de tolérance du filetage externe.
• RH confirme un filetage à droite.
• 24 mm de filetage utile est une longueur maîtrisée, et non une hypothèse tirée de la dimension nominale.

ISO 261 définit le plan général des filetages métriques ISO M et renvoie à ISO 965-1 pour le choix des tolérances (ISO 261:1998, confirmée en 2024; ISO 965-1:2026). Si le pas est omis sur un plan, le pas gros standard peut être implicite, mais l’indiquer supprime toute ambiguïté lors d’achats internationaux.

Un taraudage d’accouplement courant pourrait utiliser 6H, mais n’ajoutez pas automatiquement cette valeur à toutes les spécifications de vérins. Le propriétaire du plan doit choisir et vérifier l’ajustement réel, la surépaisseur du revêtement, la méthode de contrôle et la pièce associée.

Lire une désignation Unified en pouces

Prenons cet exemple de filetage externe:

3/8-24 UNF-2A, externe à droite, 0,75 in de filetage utile

• 3/8 est le diamètre nominal en pouces.
• 24 est le nombre de filets par pouce.
• UNF désigne la série Unified Fine.
• 2A désigne un filetage externe de classe 2.
• Un filetage interne d’accouplement emploierait une désignation B, généralement 2B lorsque cet ajustement est spécifié.

Les classes 1, 2 et 3 correspondent à des tolérances progressivement plus serrées. Il ne s’agit ni de nuances de matériau, ni de capacités de charge, ni de niveaux automatiques de résistance aux vibrations. L’édition actuelle d’ASME B1.1 ne définit pas de classes ordinaires 4A/4B; ces désignations ne doivent donc pas apparaître dans un tableau d’achat standard.

La classe de tolérance d’un filetage est la combinaison normalisée d’un grade et d’une position de tolérance, ou d’un jeu, appliquée aux dimensions du filetage. Elle contrôle la variation dimensionnelle autorisée et l’ajustement. Elle ne définit pas à elle seule la résistance à la traction, la résistance à l’arrachement, la durée de vie en fatigue, la tenue aux vibrations ni l’adéquation d’une méthode de blocage.

Système de filetage	Exemple externe	Exemple interne associé	Unité du pas
Métrique ISO	M16 x 1,5 - 6g	M16 x 1,5 - 6H	Millimètres par filet
Unified à pas gros	3/8-16 UNC-2A	3/8-16 UNC-2B	Filets par pouce
Unified à pas fin	3/8-24 UNF-2A	3/8-24 UNF-2B	Filets par pouce

Faut-il choisir un pas gros ou fin ?

Les données du Festo DSBC selon ISO 15552 attribuent des filetages mâles M10x1.25, M12x1.25 et M16x1.5 aux alésages de 32, 40, 50 et 63 mm. Ces valeurs montrent que les familles de vérins emploient des pas définis par le fabricant, et non une règle universelle associant « pas gros » aux fortes charges et « pas fin » à la précision (Festo DSBC).

Utilisez l’option d’extrémité de tige standard du fabricant lorsqu’elle correspond à l’accessoire et à la charge. N’en dérogez qu’avec une justification technique et un plan spécial maîtrisé.

Critère de sélection	Tendance d’un pas plus gros	Tendance d’un pas plus fin	Vérification toujours nécessaire
Rapidité d’assemblage	Moins de tours pour un même déplacement	Plus de tours pour un même déplacement	Procédure de réglage requise
Tolérance aux dommages	Un profil plus profond peut mieux tolérer la saleté et la manutention	Un pas moins profond peut être plus sensible aux dommages	Matériau, revêtement, propreté
Section résistante à la traction	Généralement plus faible à diamètre nominal égal	Généralement plus élevée à diamètre nominal égal	Limite réelle du filetage externe en traction
Arrachement du taraudage	Peut être favorable dans les matériaux tendres selon la géométrie	Davantage de filets engagés par unité de longueur	Matériau interne et profondeur utile
Résolution du réglage	Déplacement axial supérieur par tour	Déplacement axial inférieur par tour	Contre-écrou et méthode de blocage finale

Ce tableau décrit des tendances, pas des capacités. Un pas fin ne crée pas une précision de positionnement pneumatique, et un pas gros ne garantit pas la tenue aux vibrations. La précharge, l’appui, la charge transversale, l’effort cyclique, la méthode de blocage, les dommages et la qualité de montage régissent le comportement de l’assemblage.

Un filetage externe exposé permet d’inspecter directement le diamètre, le pas, la longueur utile, la sortie de filet, l’épaulement et le dégagement du contre-écrou.

Les normes du vérin et de l’accessoire régissent des niveaux différents

ISO 15552:2018 couvre les vérins pneumatiques à fixations démontables, de 32 à 320 mm d’alésage, pour une pression nominale maximale de 1 000 kPa, soit 10 bar. Son domaine porte sur les dimensions de base, de montage et des accessoires pour l’interchangeabilité; il ne promet pas que toutes les options de tous les fournisseurs partagent une même désignation d’extrémité de tige (ISO 15552, confirmée en 2025).

Utilisez trois niveaux de preuve:

1. Norme du vérin: établit la famille dimensionnelle applicable et son domaine.
2. Configuration du fournisseur: identifie l’extrémité de tige, l’orifice, le matériau de tige, l’amortissement, la détection et les options de code exacts.
3. Plan d’interface machine: régit l’accessoire d’accouplement, la longueur installée, l’alignement, le dégagement et les critères de réception.

La procédure d’interchangeabilité des vérins ISO 15552 applique ces niveaux à un remplacement complet. Pour l’examen de la seule extrémité de tige, conservez la même rigueur tout en limitant la comparaison au chemin de charge et à l’enveloppe de l’accessoire.

ISO 8140:2018 spécifie séparément les dimensions de montage interchangeables des chapes filetées d’extrémité de tige utilisées avec les séries de vérins pneumatiques à 10 bar. Sa base de conception utilise les forces maximales résultant de l’alésage et de la pression des vérins selon ISO 6432, ISO 15552 et ISO 21287 (ISO 8140, confirmée en 2024).

Cette répartition des responsabilités est importante. La norme du vérin, celle de l’accessoire, le plan du fournisseur et le plan de la machine peuvent tous être corrects tout en régissant des dimensions différentes. La spécification d’achat doit indiquer quel document fait autorité pour chaque interface, au lieu de demander à une seule norme de justifier tout l’ensemble.

Normes qui ne définissent pas la désignation de l’extrémité de tige

ISO 9001 traite d’un système de management de la qualité. Les exigences CE et UL dépendent du produit, de la machine, du marché et de la voie de conformité applicable. Aucune de ces mentions ne remplace le diamètre, le pas, le sexe, la classe de tolérance, la longueur, l’épaulement ou l’accessoire d’accouplement du filetage de tige.

La préférence régionale constitue également une preuve faible. Les filetages métriques sont courants dans le monde entier, mais une machine nord-américaine peut utiliser des vérins métriques et un équipement européen peut intégrer des interfaces spéciales Unified. Lisez le plan et la référence installés.

Comment vérifier la charge, l’engagement et le blocage ?

Le document NASA RP-1228 montre que le coefficient de couple calculé varie de 0,074 à 0,250 lorsque le coefficient de frottement supposé passe de 0,05 à 0,20. Cette sensibilité explique pourquoi une classe de filetage ou un couple de serrage générique ne suffit pas à établir la résistance de l’assemblage sans connaître le matériau, la lubrification, la géométrie et la charge (manuel de conception des fixations NASA).

Commencez par la force axiale maximale transmissible par le vérin, en incluant les variations de pression et l’état réel de fonctionnement. La relation idéale de force pneumatique est:

Ici, $F_{\mathrm{ideal}}$ est la force axiale théorique en newtons, $P$ la pression effective en pascals et $A$ la surface pressurisée du piston en mètres carrés. L’équation suppose une pression uniforme et exclut le frottement, la contre-pression, l’accélération, les chocs, les charges latérales et les exigences de sécurité. Elle établit une donnée de charge, et non la capacité admissible du filetage.

Pour les détails de force et de conversion d’unités, utilisez le guide de la surface de tige d’un vérin pneumatique avant d’examiner l’assemblage mécanique.

Vérifier davantage que la contrainte de traction

L’examen technique doit traiter:

• la capacité en traction de la section filetée externe;
• la résistance à l’arrachement des filetages externe et interne;
• l’engagement effectif après exclusion du chanfrein, de la sortie de filet et du dégagement de fond;
• la fatigue due aux efforts axiaux et impacts répétés;
• la flexion provoquée par le défaut d’alignement ou un accessoire non soutenu;
• l’appui de l’épaulement et du contre-écrou;
• la corrosion, l’épaisseur du revêtement, la lubrification, l’usure et le risque de grippage de l’acier inoxydable;
• la maîtrise du desserrage et la procédure d’assemblage approuvée.

Il n’existe pas de règle universelle d’engagement 1.0d ou 1.5d garantissant la pleine résistance pour tous les couples de matériaux. Un filetage mâle en acier dans une chape en aluminium n’a pas la même limite d’arrachement qu’un assemblage acier-acier. Utilisez la méthode applicable de calcul de la surface de cisaillement des filets, les contraintes admissibles réelles des matériaux, les limites du fournisseur et la profondeur utile vérifiée.

L’engagement effectif du filetage est la longueur axiale sur laquelle des profils externes et internes complets peuvent reprendre ensemble la charge. Il exclut les chanfreins d’entrée, les sorties de filet incomplètes, les filets endommagés et l’espace inutilisé au fond d’un trou borgne. La profondeur taraudée nominale et l’engagement effectif ne sont donc pas interchangeables.

De même, n’attribuez pas un rapport 3:1, 5:1 ou 10:1 sur la seule base d’une étiquette industrielle générale. La marge de conception requise provient de l’analyse de risques de la machine, de la norme de sécurité applicable, de l’incertitude de charge, des conséquences de la défaillance et des règles de conception approuvées de l’entreprise.

Maîtriser les charges latérales et l’appui

Parker avertit que les tiges de piston ne sont normalement pas conçues pour absorber des moments de flexion ou des charges perpendiculaires à leur mouvement, et qu’une butée externe peut imposer flexion et impact à la tige (catalogue Parker 0900P). Un bon filetage ne compense pas une tringlerie mal alignée.

Employez une chape ou un œil de tige sphérique lorsque le mécanisme exige une articulation, puis confirmez sa plage angulaire et sa géométrie installée. Serrez le contre-écrou contre l’épaulement plat prévu, et non contre une sortie de filet incomplète. Si l’accessoire doit rester réglable, définissez comment l’orientation finale et le blocage seront contrôlés.

Un calibre fileté répond à la question: « Le filetage a-t-il été fabriqué dans les limites spécifiées ? » Il ne répond pas à: « Cet accessoire va-t-il prendre appui, s’aligner, se bloquer et résister à la charge de la machine ? » Le plan de contrôle doit inclure à la fois les vérifications de conformité et un contrôle d’assemblage au niveau de l’interface.

Comment rédiger une spécification prête pour les achats ?

Le catalogue Parker demande aux acheteurs d’identifier le diamètre et le pas du filetage, sa longueur, les dimensions mâles ou femelles de l’extrémité de tige et un croquis coté pour les exécutions spéciales. Regrouper ces éléments dans une ligne d’appel d’offres évite plusieurs échanges de clarification et rend la pièce reçue contrôlable par rapport à l’exigence libérée (catalogue Parker 0900P).

Suivez cette procédure:

1. Consignez le fabricant du vérin installé, sa référence complète, sa révision, son alésage, sa course et l’option d’extrémité de tige.
2. Obtenez le plan configuré en vigueur. Ne copiez pas un tableau générique de famille lorsque les suffixes d’option modifient l’extrémité de tige.
3. Identifiez la référence de la pièce associée et son plan maîtrisé.
4. Vérifiez le système, la dimension nominale, le pas ou TPI, le sexe, la classe de tolérance et le sens du filetage.
5. Comparez la longueur ou profondeur utile, le diamètre d’épaulement, le dégagement, la sortie de filet, le chanfrein et le jeu de fond.
6. Confirmez les dimensions du contre-écrou, de la chape, de l’œil de tige, de l’accouplement, de l’entretoise ou du palier sphérique.
7. Examinez la force axiale, la charge latérale, la fatigue, l’environnement, la méthode de blocage et les instructions de montage.
8. Définissez les preuves de contrôle: calibres filetés, relevé dimensionnel, certificat matière, relevé de revêtement et assemblage du premier article.
9. Figez le plan fournisseur approuvé et la révision de l’interface machine.
10. Testez le premier article sur la machine avant de libérer les commandes répétées sans restriction.

Exemple de désignation d’appel d’offres

Extrémité de tige de piston:
M16 x 1,5 - 6g externe, à droite
24 mm minimum de filetage complet utile
Diamètre d’épaulement et sortie de filet selon plan joint DR-1042 Rév. C
Fourni avec contre-écrou M16 x 1,5 correspondant
Matériau et traitement de surface de la tige selon spécification du fournisseur du vérin
Chape associée: pièce CL-216 Rév. B
Premier article: rapport de contrôle par calibre fileté, plus vérification de l’appui et de l’alignement de la chape
Aucune substitution du pas, du sexe du filetage ou de la géométrie de l’extrémité sans approbation écrite

Pour un travail entre fournisseurs, joignez les plans configurés d’origine et proposés. Une mention telle que « même vérin ISO » ne suffit pas. L’examen doit montrer que l’extrémité de tige, l’accessoire, l’enveloppe de montage, les orifices, les capteurs, l’amortissement et les limites de fonctionnement restent compatibles.

Figer l’interface approuvée avant les commandes répétées

ISO 15552 couvre des alésages de 32 à 320 mm, tandis que Parker documente cinq styles standard d’extrémités de tige ainsi que des configurations spéciales. Cette diversité d’enveloppes normalisées et d’options fournisseur rend la gestion des révisions essentielle: la référence acceptée, le plan configuré, l’accessoire, le relevé de contrôle et l’essai machine doivent rester liés après l’approbation (ISO 15552; catalogue Parker 0900P).

Archivez le plan fournisseur et le plan d’interface machine acceptés avec leurs indices de révision. Consignez chaque dérogation approuvée, les mesures du premier article, le résultat du calibre fileté et le contrôle de l’accessoire. Les achats doivent recommander exactement la configuration libérée, et non un nom de famille reconstitué depuis un e-mail.

Si un fournisseur modifie le matériau de la tige, le revêtement, la classe de tolérance, la longueur filetée, l’épaulement, le contre-écrou ou le suffixe d’option, rouvrez l’examen de l’interface. Un filetage de même dimension peut néanmoins modifier l’appui, le frottement, le comportement à la corrosion ou l’engagement effectif. La maîtrise de la configuration transforme un premier article réussi en remplacement répétable.

FAQ sur les filetages d’extrémité de tige de vérin

ASME B1.1 utilise six désignations ordinaires de classe A/B, tandis qu’ISO 965-6:2025 recense dix classes métriques de tolérance recommandées. La plupart des questions d’extrémité de tige deviennent plus simples lorsque le système de filetage, la désignation externe ou interne, le plan configuré et l’accessoire d’accouplement sont identifiés avant toute hypothèse de résistance ou de blocage (ASME B1.1; ISO 965-6).

Peut-on utiliser une extrémité métrique dans une machine conçue en pouces ?

Oui, si l’interface associée est volontairement redessinée ou si un adaptateur de capacité appropriée est approuvé. Ne forcez pas un accessoire en pouces presque compatible sur un filetage métrique. Consignez les deux côtés de la conversion, vérifiez la longueur installée et l’articulation, et assurez-vous que l’adaptateur n’introduit ni flexion non soutenue, ni engagement réduit, ni point de défaillance non approuvé.

6g est-il le même type de désignation que 2A ?

Les deux décrivent des classes de tolérance de filetages externes, mais relèvent de normes différentes et ne sont pas directement équivalents. 6g est une désignation métrique ISO; 2A est une désignation Unified en pouces. Spécifiez le système complet et le taraudage associé, puis contrôlez chaque pièce avec les calibres et limites applicables à ce système.

Une classe plus serrée renforce-t-elle l’extrémité de tige ?

Pas automatiquement. Une classe plus serrée modifie les tolérances et l’ajustement, et non le matériau de la tige, la section effective de traction, la surface de cisaillement du taraudage, l’engagement ou les sollicitations de fatigue. La résistance doit être vérifiée sur l’assemblage complet. Choisir la classe 3 uniquement pour les vibrations ou une « résistance maximale » peut compliquer la fabrication et l’assemblage sans résoudre le véritable problème de charge.

Quelle longueur d’engagement est suffisante ?

Il n’existe pas de multiple universel du diamètre nominal qui garantisse la pleine résistance. L’engagement requis dépend des matériaux externe et interne, de la géométrie du filetage, de la tolérance, de la profondeur complète effective, de la charge et de la marge de conception. Utilisez une méthode reconnue de résistance des filetages avec les limites du fournisseur, puis vérifiez que les chanfreins, sorties de filet et jeux de fond ne sont pas comptés comme engagement utile.

Quelles informations faut-il fournir pour une extrémité de tige sur mesure ?

Fournissez le modèle complet du vérin, l’alésage, la course, le diamètre de tige, le plan du filetage, le sexe, le sens, le pas, la classe de tolérance, la longueur utile, la géométrie d’épaulement et de dégagement, le matériau et le revêtement, l’accessoire associé, les charges axiales et transversales, l’environnement, la méthode de blocage et les critères de contrôle. Pour toute géométrie non standard, un plan coté est plus sûr qu’une demande uniquement textuelle.

Sources et références techniques

• ASME B1.1-2024, filetages Unified en pouces
• ISO 261:1998, filetages métriques ISO pour usages généraux
• ISO 965-1:2026, principes de tolérance des filetages métriques
• ISO 965-6:2025, dimensions limites des filetages métriques intérieurs et extérieurs
• ISO 15552:2018, dimensions de base, de montage et des accessoires de vérins pneumatiques
• ISO 8140:2018, dimensions de montage des chapes d’extrémité de tige
• NASA RP-1228, manuel de conception des fixations
• Catalogue Parker 0900P, produits d’actionnement pneumatique
• Données techniques Festo DSBC pour vérins ISO 15552
