氣缸活塞桿端螺紋規格指定指南
完整的氣缸活塞桿端螺紋規格，必須識別螺紋系統、名義尺寸、牙距或每英吋牙數、內外螺紋、公差等級、有效長度、旋向、肩部幾何、材料狀態及配合附件。只寫「M16」或「3/8 UNF」，仍會留下多項未決定條件。
先從確切氣缸型號與已配置圖面開始，再依同一螺紋標註核對配合的叉頭、桿端關節、聯軸器或機器零件。不可由氣口螺紋、缸徑、安裝國家或 ISO 符合標籤推測桿端規格。
重點摘要
- ASME Unified 螺紋有六種一般公差等級：1A、2A、3A、1B、2B 及 3B。
- ISO 15552 涵蓋 32–320 mm 氣缸，但已配置桿端仍要按圖面核對。
- 可靠的詢價單應記錄十項介面欄位，不是只有直徑與牙距。
保護帽可辨識桿端位置，但螺紋本身必須由已配置圖面確認，不能從產品照片推定。
本文處理活塞桿端部的機械螺紋。氣動氣口螺紋是另一種介面；如果零件承載壓縮空氣，請改用氣缸氣口螺紋類型指南。
本文目錄
- 完整桿端螺紋標註必須包含什麼？
- 公制與 Unified 螺紋標註有何差異？
- 應選粗牙還是細牙？
- 氣缸與附件標準控制不同層級
- 如何核對負載、嚙合與鎖定？
- 如何撰寫可直接採購的規格？
- 重複訂購前凍結已核准介面
- 氣缸桿端螺紋常見問題
完整桿端螺紋標註必須包含什麼？
Parker 氣動致動器型錄分別定義螺紋直徑與牙距、螺紋長度、外螺紋桿端長度及內螺紋深度的符號，並提供五種標準桿端形式。這種型錄結構說明，僅有名義螺紋名稱無法定義實體介面（Parker 0900P 型錄，查閱於 2026 年）。
放行圖面或詢價單前，記錄以下十個欄位：
桿端螺紋標註是定義活塞桿如何連接配合附件的一組受控尺寸與要求。它比名義螺紋標示更完整，因為落座、有效長度、鎖定與附件幾何也會影響組件能否正確配合並承載。
| 欄位 | 範例 | 重要性 |
|---|---|---|
| 螺紋系統 | ISO 公制或 Unified 英制 | 確立適用牙型與標示規則 |
| 名義尺寸 | M16 或 5/8 in | 定義名義直徑系列 |
| 牙距或 TPI | 1.5 mm 或 18 TPI | 防止同直徑但錯牙距的配合 |
| 內外螺紋 | 外螺紋或內螺紋 | 決定桿端是螺柱還是攻牙孔 |
| 公差等級 | 6g、6H、2A 或 2B | 定義尺寸公差與餘量系統 |
| 旋向 | 未註明時為右旋 | 避免意外鬆脫邏輯或裝配失敗 |
| 有效嚙合 | 有尺寸的長度或深度 | 排除不完整退刀牙與孔底間隙 |
| 肩部與退刀 | 直徑、退刀槽及圓角間隙 | 讓配合件落座而不被第一圈不完整牙卡住 |
| 鎖定功能 | 防鬆螺帽、預鎖件或核准膠材 | 定義如何保持調整位置 |
| 材料與表面 | 桿材等級、塗層、配合材料、潤滑 | 影響磨耗、腐蝕、咬死、摩擦及允許應力 |
配合元件必須納入同一審查。叉頭可能名義螺紋正確，卻在肩部提前觸底、內牙深度不足，或因防鬆螺帽無法落座而失去夾緊力。
把桿端視為三個表面的介面：螺旋牙面傳遞軸向負載；肩部或防鬆螺帽建立落座狀態；附件幾何把負載導入機器。只檢查第一個表面，會漏掉現場不相容的兩個常見原因。
外螺紋與內螺紋桿端
外螺紋容易用環規檢查，並可配合常見叉頭、桿端關節及聯軸器，但搬運時牙面暴露在外。內螺紋受到桿體保護，卻需要足夠桿徑、螺紋深度、孔底間隙與壁厚來承受預期負載。
沒有哪一種形式一定更強。應比較完整供應商額定值與圖面。Parker 型錄同時提供內螺紋及外螺紋活塞桿配置，證明內外牙是氣缸配置選項，而不是區域性假設（Parker P1P 型錄，查閱於 2026 年）。
桿端螺紋不是氣口螺紋
BSPT、NPT 及平行 G 管螺紋屬於流體連接與密封系統。除非受控特殊圖面刻意把它用作機械介面，否則不應列入標準桿端附件表。NPT 標準指南說明錐管螺紋為何需要獨立的密封與嚙合規則。
Acme 及公制梯形螺紋是動力螺桿牙型，可出現在工程機構中，但並非氣缸桿端為了「精密定位」而採用的一般選擇。氣缸桿端螺紋用於連接硬體，不會把氣動致動器變成導螺桿。
公制與 Unified 螺紋標註有何差異？
ISO 965-6:2025 列出十種建議公制公差等級，一般 Unified 螺紋則採 ASME B1.1 熟悉的六種 A/B 等級。公制小寫字母通常表示外螺紋公差位置，大寫表示內螺紋；Unified 的 A/B 也用來區分外牙與內牙（ISO 965-6；ASME B1.1）。
讀懂 ISO 公制標註
以下是外螺紋範例：
M16 x 1.5 - 6g，外螺紋 RH，有效完整牙長 24 mmM代表 ISO 公制螺紋系統。16是以毫米表示的名義直徑。1.5是以毫米表示的牙距。6g是外螺紋公差等級。RH確認為右旋螺紋。有效完整牙長 24 mm是受控長度，不可由名義尺寸推定。
ISO 261 規定 ISO 公制 M 螺紋的一般系列，並要求公差選擇依 ISO 965-1（ISO 261:1998，2024 年確認；ISO 965-1:2026）。若圖面省略牙距，可能默認標準粗牙；但在跨國採購中明確寫出牙距可消除歧義。
常見配合內螺紋可能採用 6H，但不要自動把它加到每份氣缸規格。圖面所有者必須選擇並驗證實際配合、塗層餘量、檢驗方法及配合零件。
讀懂 Unified 英制標註
以下是外螺紋範例：
3/8-24 UNF-2A，外螺紋 RH，有效完整牙長 0.75 in3/8是英吋名義直徑。24是每英吋牙數。UNF代表 Unified 細牙系列。2A代表 2 級外螺紋。- 配合內螺紋使用 B 標示；指定此種配合時通常為
2B。
1、2、3 級代表逐漸收緊的公差等級，不是材料等級、負載額定值或自動的抗振等級。現行 ASME B1.1 沒有一般 4A/4B 等級，因此標準採購表不應出現這些標示。
螺紋公差等級是施加在螺紋尺寸上的標準化公差級與位置組合，或 Unified 系統中的餘量。它控制允許尺寸變化及配合，並不能單獨定義拉伸強度、滑牙強度、疲勞壽命、抗振能力或鎖定方式是否合適。
| 螺紋系統 | 外螺紋範例 | 配合內螺紋範例 | 牙距單位 |
|---|---|---|---|
| ISO 公制 | M16 x 1.5 - 6g | M16 x 1.5 - 6H | 每牙毫米數 |
| Unified 粗牙 | 3/8-16 UNC-2A | 3/8-16 UNC-2B | 每英吋牙數 |
| Unified 細牙 | 3/8-24 UNF-2A | 3/8-24 UNF-2B | 每英吋牙數 |
應選粗牙還是細牙？
Festo ISO 15552 DSBC 資料對 32、40、50、63 mm 缸徑分別採用 M10x1.25、M12x1.25 及 M16x1.5 外螺紋。這些數值說明，實際氣缸系列使用製造商控制的牙距選項，不存在「粗牙等於重載、細牙等於精密」的通用對應（Festo DSBC）。
若氣缸製造商標準桿端選項符合附件與負載，就優先使用。只有具備工程理由及受控特殊圖面時才偏離標準選項。
| 選型因素 | 粗牙傾向 | 細牙傾向 | 仍需核對 |
|---|---|---|---|
| 裝配速度 | 相同行程所需圈數較少 | 相同行程所需圈數較多 | 必要調整程序 |
| 損傷耐受 | 較深牙型可能更能容忍髒污與搬運 | 較淺牙距可能較易受損 | 材料、塗層、潔淨度 |
| 拉伸應力面積 | 相同名義直徑下通常較小 | 相同名義直徑下通常較大 | 實際外螺紋拉伸極限 |
| 內螺紋滑牙 | 依幾何而定，在軟質配合材料中可能有利 | 單位長度嚙合牙數較多 | 內牙材料與有效深度 |
| 調整解析度 | 每轉軸向位移較大 | 每轉軸向位移較小 | 防鬆螺帽與最終鎖定方法 |
此表描述的是傾向，不是額定值。細牙不會產生氣動定位精度，粗牙也不保證抗振。接頭行為由預緊、落座、橫向負載、循環作用力、鎖定方式、損傷及安裝品質共同決定。

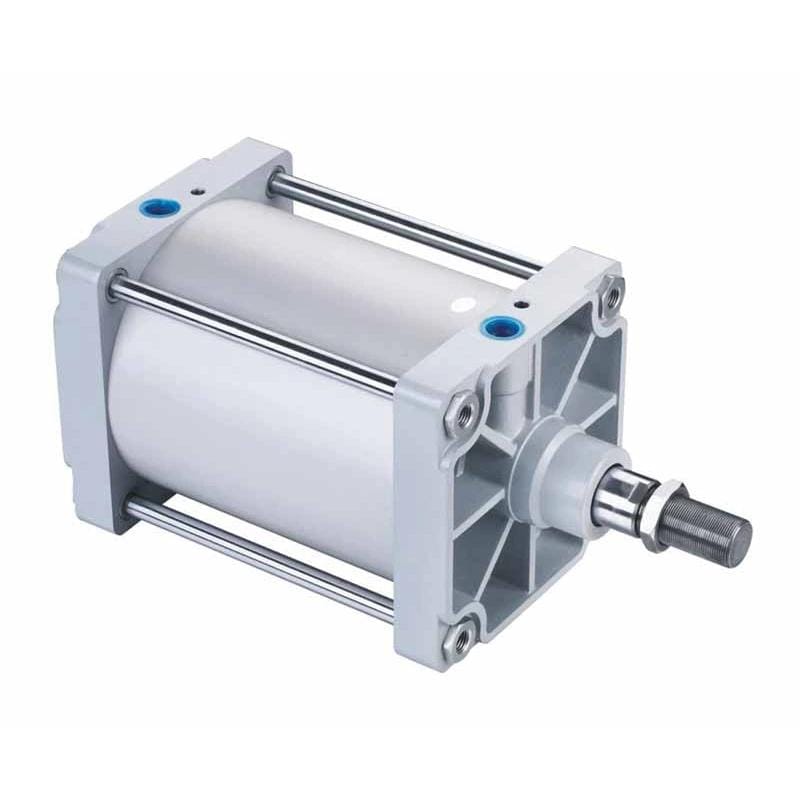

外露螺紋讓直徑、牙距、有效長度、退刀牙、肩部及防鬆螺帽間隙都能直接檢查。
氣缸與附件標準控制不同層級
ISO 15552:2018 涵蓋缸徑 32 至 320 mm、最高額定壓力 1,000 kPa（10 bar）的可拆式安裝氣缸。其範圍是互換所需的基本、安裝與附件尺寸，不保證每家供應商的每個選項都使用同一桿端標註（ISO 15552，2025 年確認）。
請使用三層證據：
- 氣缸標準： 確立適用尺寸系列與範圍。
- 供應商配置： 識別確切桿端、氣口、桿材、緩衝、感測及訂購代碼選項。
- 機器介面圖面： 控制配合附件、安裝長度、對準、間隙及驗收標準。
ISO 15552 氣缸互換流程把這三層資料套用到完整替換。只審查桿端時仍應保持相同紀律，但把比較範圍縮小到負載路徑與附件包絡。
ISO 8140:2018 另行規定用於 10 bar 氣缸系列的螺紋桿端叉頭互換安裝尺寸。其設計基礎使用 ISO 6432、ISO 15552 與 ISO 21287 氣缸缸徑及壓力產生的最大作用力（ISO 8140，2024 年確認）。
這種責任分工很重要。氣缸標準、附件標準、供應商圖面及機器圖面都可能正確，但各自控制不同尺寸。採購規格應指出每個介面由哪份文件負責，而不是要求單一標準證明整個組件。
不能定義桿端標註的標準
ISO 9001 管理的是品質管理系統。CE 與 UL 要求則取決於產品、機器、市場及適用符合性路徑。這些標籤都不能取代桿端螺紋的直徑、牙距、內外牙、公差等級、長度、肩部或配合附件。
地區偏好也是薄弱證據。公制螺紋在全球很常見，但北美設備也可能採公制氣缸，歐洲機器也可能含 Unified 特殊介面。應讀取實際安裝圖面與料號。
如何核對負載、嚙合與鎖定？
NASA RP-1228 顯示，假設摩擦係數從 0.05 變到 0.20 時，計算扭矩係數會由 0.074 變為 0.250。這項敏感度說明，缺少材料、潤滑、幾何及負載資訊時，螺紋等級或通用鎖緊扭矩不能確立接頭強度（NASA 緊固件設計手冊）。
先從氣缸可能傳遞的最大軸向力開始，包含壓力變動及實際工作狀態。理想氣動作用力關係為：
是牛頓為單位的理論軸向力， 是帕斯卡為單位的有效壓力， 是平方公尺為單位的受壓活塞面積。此式假設壓力均勻，且不包含摩擦、背壓、加速度、衝擊、側向負載及安全要求。它只建立負載輸入，不是允許螺紋容量。
作用力及單位換算細節可先參考氣缸活塞桿面積指南，再審查機械接頭。
不要只檢查拉伸應力
工程審查應包含：
- 外螺紋截面的拉伸能力
- 外螺紋與內螺紋的滑牙能力
- 扣除導入倒角、退刀牙與孔底間隙後的有效嚙合
- 重複軸向負載與衝擊造成的疲勞
- 對準不良或附件無支撐造成的彎曲
- 肩部承壓與防鬆螺帽落座
- 腐蝕、塗層堆積、潤滑、磨耗及不鏽鋼咬死風險
- 防鬆控制與核准裝配程序
不存在通用的 1.0d 或 1.5d 嚙合規則，可保證每種材料配對都達到全強度。鋼外螺紋配鋁叉頭的滑牙極限不同於鋼對鋼接頭。應使用適用的螺紋剪切面積方法、實際材料允許值、供應商極限及已驗證有效深度。
有效螺紋嚙合是完整外牙與內牙可共同承載的軸向長度，排除導入倒角、不完整退刀牙、損壞牙及盲孔底部未使用空間。因此，名義攻牙深度與有效嚙合不是可互換尺寸。
同樣地，不要只依寬泛產業標籤任意指定 3:1、5:1 或 10:1。必要設計裕量應來自機器風險評估、適用安全標準、負載不確定度、失效後果及核准公司設計規則。
控制側向負載與落座
Parker 警告，活塞桿通常不是用來承受彎矩或垂直於桿運動方向的負載，而且外部止擋可能對桿施加彎曲與衝擊（Parker 0900P 型錄）。正確螺紋無法補償未對準連桿。
機構需要擺動時，應使用叉頭或球面桿端關節，並確認其擺角範圍與安裝幾何。防鬆螺帽應鎖在預定平肩上，不可壓在不完整退刀牙上。若附件必須保持可調，應定義最終方向與鎖定的檢驗方法。
螺紋量規回答的是「螺紋是否製造在規定極限內？」它不能回答「附件能否落座、對準、鎖定並承受機器負載？」檢驗計畫必須同時包含符合性檢查與介面層級裝配檢查。
如何撰寫可直接採購的規格？
Parker 型錄要求買方識別螺紋直徑與牙距、螺紋長度、外牙或內牙桿端尺寸，特殊品還要提供尺寸草圖。把這些控制項整合成一條詢價規格，可減少多輪澄清，並讓到貨零件可依放行要求檢驗（Parker 0900P 型錄）。
請依下列流程：
- 記錄已安裝氣缸製造商、完整料號、版本、缸徑、行程及桿端選項。
- 取得最新已配置圖面；若選項後綴會改變桿端，不可抄用通用系列表。
- 識別配合零件料號及其受控圖面。
- 核對螺紋系統、名義尺寸、牙距／TPI、內外牙、公差等級及旋向。
- 比較有效螺紋長度或深度、肩部直徑、退刀槽、退刀牙、倒角及孔底間隙。
- 確認防鬆螺帽、叉頭、桿端關節、聯軸器、墊片或球面軸承尺寸。
- 審查軸向力、側向負載、疲勞、環境、鎖定方式及裝配說明。
- 定義檢驗證據，例如螺紋量規、尺寸報告、材料證明、塗層紀錄及首件裝配。
- 凍結已核准供應商圖面與機器介面版本。
- 無限制重複訂購前，先在機器上測試首件。
詢價標註範例
活塞桿端：
M16 x 1.5 - 6g 外螺紋，右旋
最少 24 mm 有效完整牙
肩部直徑與退刀依附件圖面 DR-1042 Rev C
隨附配合 M16 x 1.5 防鬆螺帽
桿材與表面處理依氣缸供應商規格
配合叉頭：零件 CL-216 Rev B
首件：螺紋量規報告，加已驗證叉頭落座與對準
未經書面核准，不得替換牙距、內外牙或桿端幾何跨供應商替換時，應同時附上原始與擬用配置圖面。只寫「相同 ISO 氣缸」並不足夠。審查必須證明桿端、附件、安裝包絡、氣口、感測器、緩衝及工作極限保持相容。
重複訂購前凍結已核准介面
ISO 15552 涵蓋缸徑 32 至 320 mm，Parker 則記錄五種標準桿端形式及特殊配置。標準化包絡與供應商選項範圍如此廣，版本控制至關重要：核准後，已接受料號、配置圖面、附件、檢驗紀錄及機器試驗必須持續連結（ISO 15552；Parker 0900P 型錄）。
保存已接受供應商圖面與機器介面圖面及其版本識別，記錄任何核准偏差、首件量測、螺紋量規結果與配合附件檢查。採購應重訂確切放行配置，不可從電子郵件描述重建系列名稱。
供應商若更改桿材、塗層、公差等級、螺紋長度、肩部、防鬆螺帽或選項後綴，就要重新進行介面審查。同尺寸螺紋仍可能改變落座、摩擦、腐蝕行為或有效嚙合。配置控制才能把成功首件轉化成可重複替換品。
氣缸桿端螺紋常見問題
ASME B1.1 使用六種一般 A/B 等級，ISO 965-6:2025 則列出十種建議公制公差等級。先識別螺紋系統、內外牙標示、配置圖面及配合附件，再討論強度或鎖定假設，多數桿端問題就會更容易處理（ASME B1.1；ISO 965-6）。
公制桿端可以用在英制機器上嗎？
可以，但配合介面必須經過刻意重新設計，或使用核准且有額定能力的轉接器。不可把尺寸接近的英制附件硬鎖到公制螺紋上。記錄轉換兩側規格，檢查安裝長度與擺動，並確保轉接器不會引入無支撐彎曲、降低嚙合或形成未核准失效點。
6g 與 2A 是同一類標示嗎？
兩者都描述外螺紋公差等級，但分屬不同標準，不能直接互換。6g 是 ISO 公制標示；2A 是 Unified 英制標示。應指定完整螺紋系統與配合內螺紋，再依各系統適用量規與極限檢查零件。
較緊的螺紋公差等級會讓桿端更強嗎？
不一定。較緊等級改變的是公差與配合，不會改變桿材、有效拉伸面積、內螺紋剪切面積、嚙合長度或疲勞負載。強度必須由完整接頭檢查。只為振動或「最大強度」選 3 級，可能增加製造與裝配難度，卻沒有解決實際負載問題。
多少螺紋嚙合長度才足夠？
沒有任何名義直徑倍數能保證全強度。所需嚙合取決於內外螺紋材料、牙型幾何、公差、有效完整牙深度、負載及設計裕量。應使用認可的螺紋強度方法與供應商極限，再確認倒角、退刀牙及孔底間隙未被算成有效嚙合。
客製桿端需要提供哪些資料？
請提供完整氣缸型號、缸徑、行程、桿徑、螺紋圖面、內外牙、旋向、牙距、公差等級、有效長度、肩部與退刀槽幾何、材料與塗層、配合附件、軸向與橫向負載、環境、鎖定方式及檢驗標準。任何非標準幾何都以尺寸圖面比純文字要求更安全。
