При выборе между параллельным и угловым захватом ни один из вариантов нельзя автоматически считать лучшим. Параллельный захват обычно предпочтительнее, если пальцы должны сохранять неизменную ориентацию относительно плоских поверхностей или деталей со стабильными размерами. Угловой захват часто лучше подходит, когда пальцам необходимо поворачиваться в сторону от гнезда, стенки приспособления или траектории загрузки.
Результат определяет геометрия конкретной задачи.
Это различие кажется простым, но помогает избежать распространённой ошибки при подборе: сравнения усилия по каталогу или ширины корпуса до построения реальных точек контакта. В методике подбора SMC отдельно проверяются усилие захвата, внешняя нагрузка на пальцы и положение точки захвата (SMC, 2025).
Ключевые выводы
- Губки параллельного захвата сохраняют ориентацию пальцев, а губки углового захвата движутся по дуге.
- Для предварительного расчёта SMC рекомендует усилие захвата, в 10–20 раз превышающее вес детали, с дополнительным запасом при ускорениях или ударных нагрузках.
- Сравнивайте усилие в фактической точке контакта, длину пальцев, зазоры в приспособлении, датчики и безопасное состояние при потере давления воздуха.
Параллельный или угловой захват: краткий ответ
В каталоге SMC стандартное семейство параллельных захватов MHZ2 представлено семью диаметрами цилиндра от 6 до 40 мм, а угловые модели MHC2 — четырьмя размерами от 10 до 25 мм (SMC MHZ2, 2025; SMC MHC2, 2024). Такое разнообразие показывает широту модельных рядов, но не устанавливает универсального рейтинга характеристик.
Название в каталоге не решает, какой вариант подходит для вашей задачи.
Выбирайте параллельный захват, если верны все или большинство следующих условий:
- На детали есть две противоположные плоские поверхности.
- Ориентация пальцев должна оставаться неизменной по всей длине хода.
- Один инструмент должен центрировать детали в заданном диапазоне ширины относительно гнезда, патрона или калибра.
- Для удлинённой оснастки или внешних нагрузок необходим направляемый зажимной узел с опубликованными пределами боковой нагрузки и момента на предполагаемом расстоянии до точки контакта.
Выбирайте угловой захват, если компоновка задаёт другой набор ограничений:
- После отпускания детали пальцы должны отводиться в сторону.
- Для зажима достаточно короткого движения, но критически важен зазор в открытом состоянии.
- Поворотное движение помогает обойти кромку приспособления, стенку, направляющую конвейера или соседний инструмент при подводе и отводе.
- Компоновка машины допускает полную зону поворота пальцев, а каталожное усилие можно проверить для фактического радиуса контакта и угла раскрытия губок.
По нашему опыту, если подходят оба варианта, нанесение контуров пальцев в закрытом и полностью открытом положениях на чертёж компоновки машины выявляет решающее ограничение быстрее, чем сравнение номинальных диаметров цилиндра. Такой чертёж также даёт специалистам по управлению и безопасности единое представление о предполагаемом движении.
Чем на практике отличаются параллельные и угловые захваты?
Для MHC2 компания SMC указывает диапазон открытия и закрытия обоих пальцев от 30° до -10°, тогда как в MHZ2 губки перемещаются по линейной направляющей (SMC MHC2, 2024; SMC MHZ2, 2026). Именно траектория губок является определяющим различием при реальной компоновке оборудования.
Параллельный захват — это привод губок, в котором противоположные пальцы перемещаются по прямым траекториям. Угловой захват поворачивает пальцы вокруг осей. В обоих случаях приводной механизм может быть пневматическим, но траектория кончиков пальцев, угол контакта и зона, необходимая для движения, различаются. При параллельном движении рабочая поверхность пальца может оставаться перпендикулярной плоской детали на всём протяжении хода. Геометрия остаётся предсказуемой. Поэтому контакт легче сохранять стабильным в умеренном диапазоне ширины, что удобно для блоков, пластин, лотков, обработанных корпусов и других деталей с двумя контролируемыми поверхностями.
Губки углового захвата поворачиваются. По мере движения меняются ориентация кончика пальца и радиус контакта, поэтому конструктору недостаточно проверить только конечное закрытое положение. Преимущество такого решения — свободное пространство: после отпускания детали пальцы могут повернуться в сторону от гнезда, а не перемещаться рядом с ним. Полезное сравнение выходит за рамки «линейного и вращательного движения» и сводится к стабильности нормали контакта и свободному пространству для поворотной траектории. Это существенный компромисс. Параллельное движение обычно сохраняет направление нормали контакта. При угловом движении часть геометрической стабильности уступает место более удобному освобождению приспособления.
Более подробный обзор двух-, трёх- и четырёхпальцевых, рычажных и широко раскрывающихся конструкций приведён в руководстве по различным типам пневматических захватов.
Когда лучше подходит параллельный захват?
В одном из примеров подбора MHZ2 компания SMC рассчитывает усилие 24 Н на каждый палец при давлении 0,4 МПа и расстоянии до точки захвата 30 мм для конфигурации MHZ2-16 (SMC, 2025). Усилие параллельного захвата зависит не только от диаметра цилиндра, но и от давления и расстояния до точки контакта.
Параллельный захват обычно рассматривают в первую очередь для прямоугольных деталей, контролируемых наружных диаметров, загрузки калибров и сборочных операций, где требуется стабильная осевая линия. Поскольку обе губки движутся по противоположным прямым траекториям, синхронизированная двухгубочная модель может центрировать деталь, сохраняя взаимную ориентацию рабочих поверхностей пальцев. Однако это не означает, что все параллельные захваты одинаково точны. На повторяемость процесса влияют конструкция направляющих, люфт губок, жёсткость оснастки, разрешение датчиков, допуски детали, а также точность позиционирования робота или линейного модуля. Указанная в каталоге повторяемость относится к конкретной серии и определённым условиям; она не гарантирует точность позиционирования всей ячейки.
Особого внимания требуют длинные пальцы. На странице изделия SCHUNK PGB 100 указано усилие закрытия 395 Н при длине пальца 0 мм и максимально допустимая длина пальца 100 мм (SCHUNK, 2026).
Это два разных ограничения.
По нашему опыту, слишком длинная оснастка становится причиной ошибок подбора чаще, чем недостаточный номинальный диаметр цилиндра, поскольку она изменяет момент, действующий на направляющую губки.

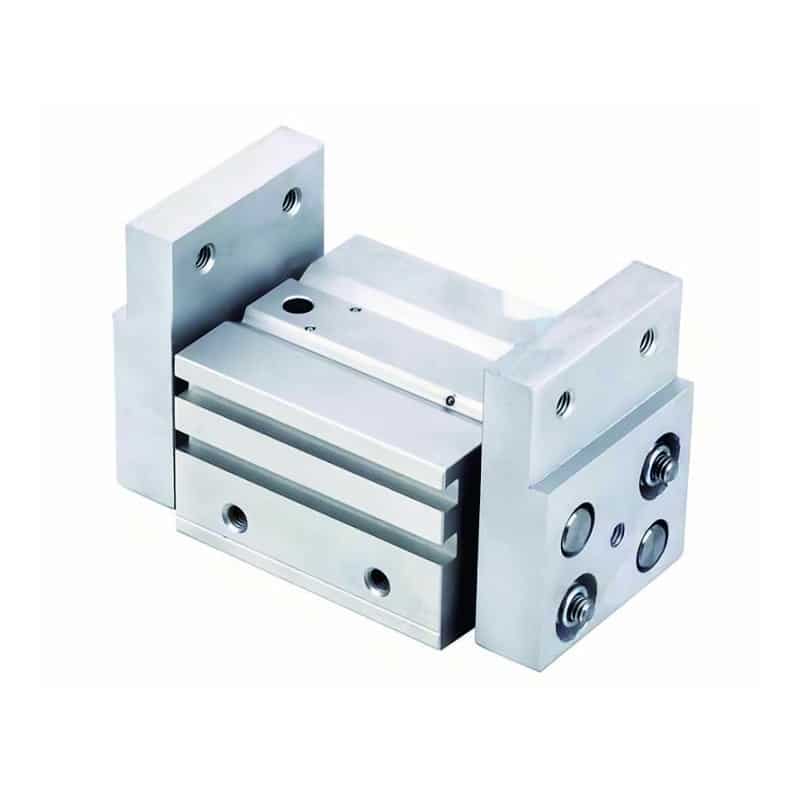

Параллельный захват с широким раскрытием может помочь при значительном изменении ширины деталей. Однако он не отменяет необходимости проверить нагрузки на направляющие, время хода, зазоры для исключения столкновений и давление, доступное во время рабочего цикла машины.
Когда лучше подходит угловой захват?
В модельном ряду SMC стандартное угловое движение MHC2 отличается от семейств с поворотом на 180°, таких как MHY2 и MHW2; серия MHW2 охватывает пять диаметров цилиндра от 20 до 50 мм (SMC MHW2, 2024). Таким образом, понятие «угловой захват» включает несколько диапазонов движения, а не одну геометрию.
Решение определяет необходимое свободное пространство.
Угловой захват оправдан, когда поворот пальцев решает компоновочную задачу. Типичные примеры: работа внутри углубления, освобождение детали между высокими стенками приспособления, обход направляющей конвейера или отвод пальцев от рабочей зоны станка. Стандартные угловые модели и конструкции с поворотом на 180° нельзя считать взаимозаменяемыми. Компактный угловой пневматический захват может использовать небольшой диапазон поворота для короткого движения захвата и отпускания. Угловой захват с поворотом на 180 градусов создаёт значительно больше свободного пространства в открытом положении, но его пальцам также требуется место для прохождения по увеличенной дуге.
Угловое движение не заменяет специальную конструкцию пальцев. Профилированный наконечник может фиксировать деталь неправильной формы при любом типе захвата. И наоборот, неудачная форма пальца углового захвата может смещать коническую или хрупкую деталь по мере изменения угла контакта. Если сбой на станции возникает только при отпускании детали, анализируйте траекторию открытия, а не закрытый захват. Иногда параллельный захват увеличивают ради большего хода, хотя фактически требуется лишь вывести пальцы с траектории извлечения из приспособления.
Это вопрос геометрии, а не усилия.
Как рассчитать усилие захвата в фактической точке контакта?
Для предварительного расчёта SMC рекомендует усилие, в 10–20 раз превышающее вес детали, и дополнительный запас при высоких ускорениях, замедлениях или ударных нагрузках (SMC, 2025). Каталог также требует определять усилие для фактического расстояния до точки захвата, что исключает подбор только по размеру корпуса.
Важно давление непосредственно на захвате.
Для фрикционного захвата с n нагруженными губками полезна следующая предварительная оценка:
Требуемое усилие на одну губку = m x (g + a) x S / (mu x n)Используйте следующие переменные:
| Обозначение | Значение |
|---|---|
m |
Масса детали в килограммах |
g |
Ускорение свободного падения, приблизительно 9,81 м/с² |
a |
Ускорение в направлении нагрузки, м/с² |
S |
Выбранный коэффициент запаса |
mu |
Консервативно принятый коэффициент трения на фактической контактной поверхности |
n |
Количество губок, воспринимающих фрикционную нагрузку |
Формула определяет требуемую нагрузочную способность, а не конкретную модель захвата.
Например, при вертикальном подъёме детали массой 1,0 кг с ускорением вверх 5 м/с², mu = 0.20, двумя нагруженными губками и S = 2 требуется около 74 Н на каждую губку ещё до проверки нагрузки на направляющие и допуска по давлению. Масло или пыль на поверхности могут снизить трение, а износ накладок и ударные нагрузки — потребовать большего запаса. Затем откройте график усилия выбранного захвата для фактической длины пальца или радиуса контакта. Для угловой модели уточните, что именно указывает каталог: силу, крутящий момент или захватный момент. После этого проверьте соответствующий угол положения губок. Давление в точке потребления также важно: падение давления в пневматической системе может полностью устранить небольшой запас по усилию.
Практическая матрица выбора
Инструмент Festo для подбора захвата запрашивает массу объекта, качество поверхности и длину губок, а затем предлагает до трёх вариантов расчёта: наиболее точное соответствие, экономичное решение и вариант для высокой силовой нагрузки или большого крутящего момента (Festo, 2026). Такой подход надёжнее, чем выбор только по типу захвата или номинальному усилию.
| Критерий выбора | Параллельный захват | Угловой захват | Что проверить |
|---|---|---|---|
| Траектория губок | Прямолинейное встречное движение | Поворот по дуге | Контур пальцев в закрытом и открытом положениях, а также вся зона движения |
| Ориентация контакта | Обычно остаётся неизменной | Меняется с углом губок | Угол накладки при первом контакте и полном захвате |
| Типичная геометрия | Плоские поверхности, контролируемая ширина, центрированная загрузка | Углубления, стенки, короткий ход отпускания, свободное пространство для поворота | Фактические зоны контакта на чертеже детали |
| Данные об усилии | Обычно усилие на губку в зависимости от давления и длины пальца | Может указываться сила, крутящий момент или захватный момент в зависимости от радиуса и угла | Определение в каталоге и точка измерения |
| Длинная оснастка | Увеличивает момент на направляющей губки | Увеличивает момент на оси и инерцию | Кривые допустимой нагрузки и момента |
| Разброс размеров деталей | Ход должен охватывать весь диапазон ширины | Диапазон угла должен охватывать весь диапазон контакта | Наихудшее сочетание допусков детали и приспособления |
| Контроль положения | Концевые выключатели открытого, закрытого или промежуточного положения | Контроль открытого, закрытого положения или угла | Подтверждает ли сигнал «закрыто» фактическое наличие детали |
| Реакция на потерю воздуха | Зависит от двустороннего действия, пружинной опции, обратного клапана или внешнего удержания | Тот же принцип; сам механизм не является функцией безопасности | Оценка риска и безопасное состояние |
| Главная причина выбора | Стабильная геометрия контакта | Более удобный подвод или освобождение детали | Ограничение, которое невозможно экономично устранить формой оснастки |
Используйте матрицу для предварительного отбора, а затем сравнивайте реальные модели при одинаковом давлении в точке потребления, нагрузочном режиме, материале пальцев и профиле рабочего цикла. Не сравнивайте максимальное усилие из каталога одного производителя с усилием другой модели, указанным для большей длины до точки контакта.
От чего зависят окупаемость и надёжность?
После ввода параметров задачи система подбора Festo предлагает до трёх решений, включая экономичный вариант и вариант для высокой силовой нагрузки или большого крутящего момента (Festo, 2026). Такая структура лучше отражает окупаемость, чем неподтверждённые универсальные цены, время переналадки или интервалы обслуживания.
Начните с оценки затрат на стабильное выполнение операции захвата:
| Статья затрат | Что включить в сравнение |
|---|---|
| Оборудование | Корпус захвата, датчики, клапан, фитинги и монтажный переходник |
| Пальцы | Проектирование, механическая обработка, покрытие, накладки и ожидаемая частота замены |
| Инженерные работы | Проверка столкновений, расчёт грузоподъёмности робота, ввод в эксплуатацию и проверка безопасного состояния |
| Переналадка | Сменная оснастка, а также частота и сложность перехода между изделиями |
| Производственный риск | Пропущенные захваты, падение или повреждение деталей, неправильная загрузка и вызванный этим простой |
| Обслуживание | Доступ для технического обслуживания, уплотнения, выключатели, запасные узлы и поддержка поставщика |
Затраты определяются соответствием конкретной задаче.
Самая низкая цена редко означает самую низкую совокупную стоимость. Сложные пальцы могут свести экономию на нет, если им приходится компенсировать неподходящую траекторию губок. И наоборот, угловой корпус не даёт преимуществ, если простой параллельный захват уже обеспечивает свободный доступ и стабильный контакт. Надёжность зависит от всей системы. ISO 4414:2010 — это стандарт объёмом 38 страниц, охватывающий безопасность пневматических систем и компонентов, надёжную эксплуатацию, техническое обслуживание и применение по назначению; ISO подтвердил актуальность этой редакции в 2021 году (ISO, 2021). OSHA также относит освобождение детали и отказ механизма захвата к механическим опасностям роботизированных систем (OSHA, 2026).
Рассматривайте состояние при потере воздуха как исходный параметр выбора, а не как деталь пусконаладки. Если падение детали создаёт опасность, ни «параллельный», ни «угловой» тип сам по себе не решает задачу безопасности. Конструкции могут потребоваться пружинный дожим, механическое удержание, контур с обратным клапаном, управляемое опускание, ограждение или иная мера, определённая оценкой рисков машины.
Какие сведения следует включить в запрос предложения?
Для подбора модели SMC требует подтвердить три параметра: усилие захвата, внешнюю нагрузку на пальцы и точку захвата (SMC, 2025). Полезный запрос предложения содержит данные для всех трёх проверок, а также зону движения и состояние при отказе, от которых зависит выбор параллельного или углового движения.
Передайте следующие сведения о задаче:
| Поле запроса | Необходимая информация |
|---|---|
| Деталь | Чертёж, минимальные и максимальные размеры, масса и положение центра тяжести |
| Контакт | Допустимые зоны, качество поверхности, твёрдость, наличие масла, пыли и заусенцев, температура |
| Способ захвата | Внутренний или наружный захват и требуемая ориентация детали |
| Движение | Ускорение робота или линейного модуля, скорость, частота циклов и удар при захвате |
| Пальцы | Предполагаемая длина, расстояние до точки контакта, материал накладки и приблизительная масса |
| Подача воздуха | Давление на клапане во время рабочего цикла машины |
| Приспособление | Чертёж с зазором для подвода и полной траекторией выхода открытых пальцев |
| Контроль | Датчики открытого, закрытого или промежуточного положения либо независимый датчик наличия детали |
| Безопасное состояние | Ожидаемая реакция на потерю воздуха, аварийный останов и отключение питания |
| Обслуживание | Условия среды, доступ для обслуживания, требуемый ресурс и поддержка запасными частями |
Покажите как положение захвата, так и положение отпускания. По нашему опыту, наиболее полезные запросы содержат по одному размеченному изображению для каждого положения: единственная фотография закрытой станции может скрыть помеху, из-за которой необходима угловая траектория. Если вам требуется помощь с подбором модели, приложите контрольный список и чертежи к запросу по применению.
Часто задаваемые вопросы
В модельном ряду одного производителя параллельные захваты MHZ2 представлены семью диаметрами цилиндра, а угловые MHC2 — четырьмя (SMC MHZ2, 2025; SMC MHC2, 2024). Следовательно, даже одно семейство по типу движения включает множество конфигураций. Приведённые ниже ответы — это правила выбора, а не замена проверки усилия и нагрузки для конкретной модели.
Можно ли использовать один и тот же пневмоцилиндр для обоих типов захвата?
Как правило, нет. Параллельные и угловые захваты обычно представляют собой законченные приводы с разными поршнями, направляющими, кулачками, рейками или шарнирами. SMC отдельно предлагает семь диаметров параллельных моделей MHZ2 и четыре диаметра угловых моделей MHC2. После проверки расхода и давления можно сохранить прежний клапан или источник воздуха, но корпуса захватов не являются взаимозаменяемыми комплектами пальцев.
Какой тип захвата требует меньшего обслуживания?
Универсального победителя по объёму обслуживания нет. Для углового семейства MHC2 компания SMC указывает частоту до 180 циклов в минуту, но этот рабочий предел не определяет интервал обслуживания. Гораздо важнее загрязнение, нагрузка на губки, инерция пальцев, удары, политика смазки, количество циклов и доступность узлов. Сравнивайте руководства и наличие запасных частей именно для рассматриваемых моделей.
Как определить необходимое усилие захвата?
Начните с массы, ускорения, трения, количества губок и коэффициента запаса. SMC рекомендует предварительный диапазон в 10–20 весов детали, а затем предлагает увеличить запас при ускорениях или ударных нагрузках. После этого проверьте усилие для фактической длины пальца и точки контакта. Используйте реальное давление и угол губок, а не максимальное рекламное значение из каталога.
Можно ли заменить параллельный захват на станции угловым?
Возможно, но такую замену следует рассматривать как новую компоновку конечного исполнительного устройства. Методика SMC включает три проверки: усилие захвата, внешнюю нагрузку на пальцы и точку захвата. Сначала проверьте монтажные отверстия и датчики. Затем повторно рассчитайте расход клапана и трубопровод. Наконец, проверьте грузоподъёмность робота, положение центра инструмента, всю зону поворота пальцев, ограждение и безопасное состояние при потере давления.
Всегда ли угловые захваты лучше подходят для деталей неправильной формы?
Не обязательно. В системе подбора Festo учитываются масса объекта, качество поверхности и длина губок. Она может предложить до трёх решений. Во многих задачах с деталями неправильной формы решающее значение имеет геометрия пальцев. Выбирайте угловое движение, когда поворотная траектория упрощает подвод или освобождение детали либо улучшает контакт в реальном приспособлении.
Источники и сведения о получении материалов
В сравнении использованы восемь первичных технических источников и одно демонстрационное видео. Качество доказательной базы имеет значение. Техническая подборка включает каталоги SMC и данные для подбора от Festo и SCHUNK, а также стандарт ISO 4414 и руководство OSHA по безопасности роботизированных систем. Материалы получены 17 июля 2026 года. ISO указывает, что редакция ISO 4414:2010 объёмом 38 страниц была в последний раз подтверждена в 2021 году (ISO, 2021).
- SMC, «Параллельный пневматический захват, серия MHZ2», 2025: https://www.smcworld.com/catalog/BEST-5-4-en/pdf/4-p0417-0485-mhz_2_en.pdf
- SMC, «Угловой пневматический захват, серия MHC2», 2024: https://www.smcworld.com/catalog/en/rotary_airchuck/MHC2-E/7-6-3-p0807-0815-MHC2_en/data/7-6-3-p0807-0815-MHC2_en.pdf
- SMC, «Угловой пневматический захват с поворотом на 180°, серия MHW2», 2024: https://www.smcworld.com/catalog/en/rotary_airchuck/MHW2-E/6-3-p0711-0723-mhw2_en/data/6-3-p0711-0723-mhw2_en.pdf
- SMC, «Подбор модели пневматического захвата», 2024: https://www.smcworld.com/catalog/BEST-Guide-en/pdf/6-3-p0364-0365_375-378-chack_en.pdf
- Festo, «Подбор захвата», получено в 2026 году: https://www.festo.com/de/en/s/gripper-sizing/
- SCHUNK, «Универсальный захват PGB 100», получено в 2026 году: https://schunk.com/us/en/gripping-systems/parallel-gripper/pgb/pgb-100/p/000000000000300366
- ISO, «ISO 4414:2010», подтверждено в 2021 году: https://www.iso.org/standard/44790.html
- OSHA, «Техническое руководство, раздел IV, глава 4», получено в 2026 году: https://www.osha.gov/otm/section-4-safety-hazards/chapter-4
- YouTube, «Параллельный пневматический захват серии MHF2», получено в 2026 году: https://www.youtube.com/watch?v=sLcHqzLYHTk
