哪種夾爪性能更好：自動化應用該選平行夾爪還是角型夾爪？

用顎爪路徑、間隙、夾指長度、夾持力與故障狀態比較平行與角型夾爪，並套用 SMC 10-20 倍工件重量初選指引。

3 分鐘閱讀作者： Siyu Wang
分享
平行夾爪與角型夾爪在自動化應用中的性能比較

哪種夾爪性能更好：自動化應用該選平行夾爪還是角型夾爪？

在選擇平行夾爪或角型夾爪時，沒有哪一種天生比較好。當夾指必須在平面或尺寸穩定的表面上保持同一方向時，平行夾爪通常較有優勢。當夾指需要從巢穴、治具壁或上料路徑中擺開時，角型夾爪往往更適合。

應用幾何決定結果。

這個差異聽起來簡單，卻能避免常見規格錯誤：在畫出真實接觸點前，就先比較型錄出力或本體寬度。SMC 的型號選擇流程會把夾持力、夾指外力與夾持點位置分成三個步驟檢查（SMC，2025）。

重點摘要

  • 平行顎爪保持夾指方向；角型顎爪沿弧線旋轉。
  • SMC 建議初始夾持力範圍為工件重量的 10 到 20 倍，若有加速度或衝擊需加入更多餘量。
  • 請比較真實接觸點出力、夾指長度、治具間隙、感測，以及失壓後的安全狀態。
平行夾爪在顎爪開閉時保持夾指面對齊；客製指尖仍然決定零件接觸的位置與方式。

平行 vs 角型夾爪：簡短答案

在 SMC 型錄中，標準 MHZ2 平行系列涵蓋 6 到 40 mm 的七種缸徑，而 MHC2 角型型號涵蓋 10 到 25 mm 的四種尺寸（SMC MHZ2，2025；SMC MHC2，2024）。這些範圍代表產品多樣性，不是通用性能排名。

型錄標籤不能決定應用。

當以下全部或大多成立時，選擇平行夾爪：

  • 零件有兩個相對平面可供夾持。
  • 夾指方向必須在整個行程中保持固定。
  • 同一工具必須把受控寬度範圍的零件置中到巢穴、夾頭或量規中。
  • 較長治具或外部負載需要帶導向顎爪，並能在預定接觸距離下查到已發布的側向負載與力矩限制。

當佈局帶來另一組限制時，選擇角型夾爪：

  • 釋放後夾指必須擺離工件。
  • 短閉合動作已足夠，但打開狀態的間隙很重要。
  • 樞轉動作可避開治具邊緣、牆面、輸送導軌或接近/退出時的相鄰工具。
  • 機台佈局能容納完整掃掠包絡，且型錄出力能依真實接觸半徑與顎爪角度核對。

根據我們的經驗，如果兩組條件看似都適用，把閉合與完全打開的夾指包絡畫在機台佈局上，比比較名義缸徑更快暴露真實限制。這也能讓控制與安全審查人員對預期運動形成共同圖像。

平行夾爪與角型夾爪真正改變的是什麼？

對 MHC2 而言，SMC 指定兩指開閉範圍為 30° 到 -10°，而 MHZ2 則讓顎爪沿線性導軌移動（SMC MHC2，2024；SMC MHZ2，2026）。顎爪軌跡是真實機台佈局中的定義性差異。

平行夾爪是相對夾指沿直線路徑平移的顎爪致動器。角型夾爪則讓夾指繞樞軸旋轉。兩者內部機構都可能是氣動，但產生的指尖路徑、接觸角與間隙包絡不同。平行運動能讓指尖面在整個行程中對平面零件保持方正，幾何更可預測。因此，在適度寬度範圍內較容易保持一致接觸，適合方塊、板件、托盤、加工本體與其他提供兩個受控面的零件。

角型顎爪會旋轉。它們的指尖方向與接觸半徑會隨運動改變，因此設計者不能只檢查最後閉合位置。好處是間隙：釋放後，夾指可以旋轉離開巢穴，而不是在巢穴旁平移。真正有用的比較不只是「線性對旋轉」，而是接觸法線穩定性對掃掠包絡間隙。這個取捨很重要。平行運動傾向保留接觸法線方向；角型運動犧牲部分幾何一致性，換取另一種離開治具的方式。

XHW 角型氣動夾爪，兩指繞側邊樞軸旋轉
角型夾爪讓夾指繞樞軸旋轉。請檢查完整掃掠包絡，而不只是本體尺寸。

若需要更完整地比較雙指、三指、四指、肘節與寬開口設計，請參考氣動夾爪不同類型指南。

什麼時候平行夾爪更適合？

在一個 MHZ2 選型範例中，SMC 以 0.4 MPa、30 mm 夾持點距離，為 MHZ2-16 配置計算出每指 24 N（SMC，2025）。平行夾爪出力同時取決於壓力與接觸距離，不只是缸徑。

對矩形零件、受控外徑、量規上料，以及需要穩定中心線的組裝步驟，平行夾爪通常是第一個要評估的設計。因為兩個顎爪沿相反直線運動，同步雙顎型號可以在保持夾指面對齊的同時置中零件。但這不代表所有平行夾爪都同樣精密。導向結構、顎爪間隙、治具剛性、感測器解析度、零件公差，以及機器人或滑台定位都會影響製程重複性。型錄重複精度數字屬於某一系列在特定條件下的數值，不是整個工站的保證定位公差。

長夾指需要特別注意。SCHUNK PGB 100 產品頁列出夾指長度 0 mm 時閉合力為 395 N，且最大允許夾指長度為 100 mm（SCHUNK，2026）。

這是兩個不同限制。

根據我們的經驗，過長治具造成的選型失敗，比名義缸徑不足更常見，因為它會改變施加在顎爪導軌上的力矩。

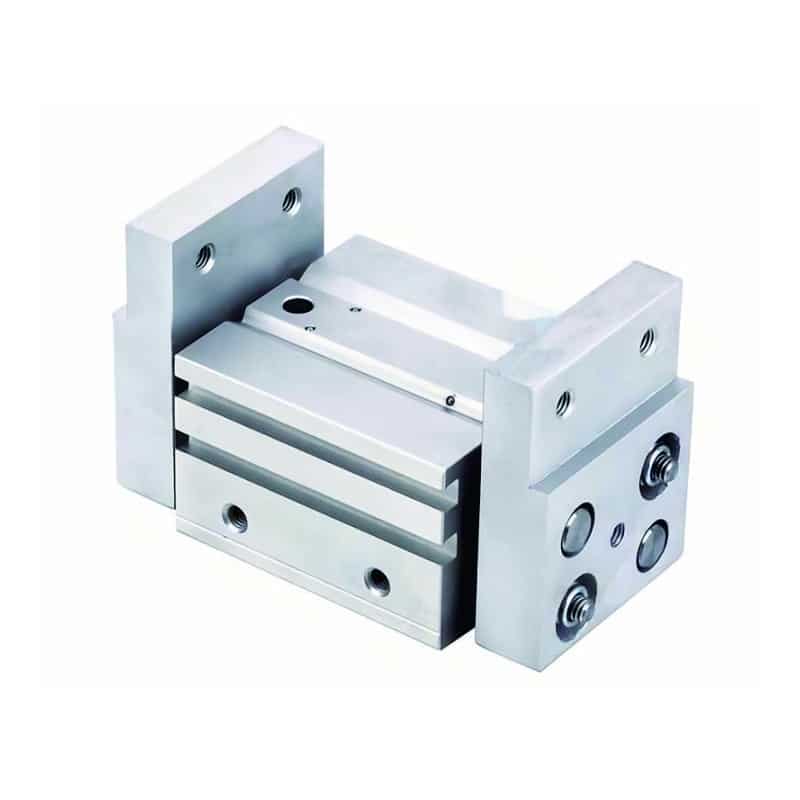

XHL 寬開口平行氣動夾爪，具有相對導向顎爪
寬開口平行夾爪支援更大的寬度範圍，但較長治具會增加顎爪力矩，必須保持在型錄包絡內。

當零件寬度變化很大時，寬開口平行夾爪可以有所幫助。但它不會免除檢查導向負載、行程時間、碰撞間隙，以及機器循環時可用壓力的需求。

什麼時候角型夾爪更適合？

在 SMC 產品範圍中，標準 MHC2 角型運動與 MHY2、MHW2 等 180° 系列分開；MHW2 涵蓋 20 到 50 mm 的五種缸徑（SMC MHW2，2024）。因此，「角型夾爪」涵蓋多種運動包絡，而不是單一幾何。

間隙推動這個選擇。

當夾指擺動能解決佈局問題時，角型夾爪才真正有價值。常見範例包括伸入凹袋、在高治具壁之間釋放零件、避開輸送導軌，或讓夾指離開機床工作區。標準角度與 180° 設計不應被視為可互換。緊湊型角型氣動夾爪可能用較小樞轉範圍完成短距離夾持與釋放。180 度角型夾爪能創造更多開口間隙，但夾指也需要空間掃過更大的弧線。

角型運動不能替代客製夾指設計。成形指尖可以在任一夾爪類型上定位不規則零件。反過來，形狀不佳的角型夾指會在接觸角改變時，把錐形或脆弱零件推出位置。如果工站只在釋放時失敗，請專注於打開路徑，而不是閉合夾持。團隊有時會放大平行夾爪來取得行程，但真正需求是把夾指移出治具逃離路徑。

那是幾何問題，不是出力問題。

如何在真實接觸點計算夾持力？

初始選型時，SMC 建議使用工件重量的 10 到 20 倍；當加速度、減速度或衝擊較高時，需加入更多餘量（SMC，2025）。型錄也要求在實際夾持點距離讀取出力，避免只按本體尺寸選型。

夾爪端壓力很重要。

對於由 n 個受力顎爪共同承載的摩擦夾持，一個有用的初估是：

每個顎爪所需出力 = m x (g + a) x S / (mu x n)

使用以下變數：

符號 意義
m 工件質量，單位為 kg
g 重力加速度，約 9.81 m/s²
a 負載方向加速度，單位為 m/s²
S 選定安全係數
mu 真實接觸表面的保守摩擦係數
n 共同承受摩擦負載的顎爪數量

公式給出的是負載需求，不是夾爪選擇。

例如，1.0 kg 垂直取放、向上加速度 5 m/s²、mu = 0.20、兩個受力顎爪、S = 2 時，在檢查導向負載與壓力公差前，每個顎爪約需 74 N。表面油污或粉塵會降低摩擦，而墊片磨耗與衝擊可能需要更大餘量。接著打開候選夾爪在實際夾指長度或接觸半徑下的出力曲線。對角型型號，先確認型錄報的是出力、扭矩還是夾持力矩，再檢查適用顎爪角度。使用點壓力同樣重要；氣動系統壓降可能抹掉狹窄的出力餘量。

工具真空與夾持氣動夾爪夾持力計算器在檢查型錄出力曲線前，先用工件質量、加速度、摩擦係數、顎爪數量與安全係數估算每個顎爪所需出力。每爪夾持力 = 負載 x（g + a）x 安全係數 /（摩擦係數 x 夾爪數）負載質量摩擦係數夾爪數量加速度餘量開啟計算工具

實用選型矩陣

Festo 夾爪選型工具要求輸入物件質量、表面品質與夾爪顎爪長度，然後最多回傳三種比較計算：精確匹配、成本有效，以及高出力或高扭矩負載（Festo，2026）。這種流程比只按夾爪類型或名義出力選擇更可靠。

決策因素 平行夾爪 角型夾爪 要驗證什麼
顎爪路徑 直線、相對行程 沿弧線旋轉 閉合、打開與夾指掃掠包絡
接觸方向 通常保持不變 隨顎爪角度改變 初接觸與完全夾持時的墊片角度
典型幾何 平面、受控寬度、置中上料 凹袋、牆面、短釋放行程、擺動間隙 零件圖面上的實際接觸區
出力資料 通常是每顎爪出力對壓力與夾指長度 可能是出力、扭矩或夾持力矩對半徑與角度 型錄定義與量測點
長治具 提高顎爪導軌力矩 提高樞軸力矩與慣性 允許負載與力矩曲線
零件變異 行程必須覆蓋完整寬度範圍 角度必須覆蓋接觸範圍 最差零件與治具公差
感測 開、關或中間開關位置 開、關或角度位置偵測 「關閉」是否證明零件存在
失壓反應 取決於雙動、彈簧選項、止回閥或外部保持 原理相同；機構本身不是安全功能 風險評估與安全狀態
最佳選擇理由 穩定接觸幾何 更好的釋放或進入間隙 無法用治具經濟解決的限制

把矩陣當成篩選工具，之後在相同使用點壓力、負載案例、夾指材料與 duty profile 下比較實際型號。不要拿某一品牌最大型錄出力，去比較另一型號在更長接觸距離下的出力。

什麼決定 ROI 與可靠性？

Festo 選型流程在輸入應用資料後，最多會回傳三種方案，包括成本有效選項與高出力或高扭矩負載選項（Festo，2026）。這種結構比沒有依據的通用價格、換線分鐘數或維護週期更能捕捉 ROI。

先從讓夾持任務穩定所需的成本開始：

成本區域 比較時要納入
硬體 夾爪本體、感測器、閥、接頭與安裝轉接件
夾指 設計、加工、塗層、墊片與預期替換頻率
工程 碰撞檢查、機器人負載資料、調試與安全狀態驗證
換線 換型治具以及產品變更的頻率與複雜度
生產風險 漏取、掉件或壓傷零件、上料錯誤，以及造成的停機
服務 維護可接近性、密封件、開關、備用單元與供應商支援

成本跟著應用匹配走。

最低價格很少等於最低成本。當複雜夾指必須補救錯誤顎爪路徑時，它會吃掉本體省下的成本。反過來，若簡單平行夾持已能提供乾淨進入與穩定接觸，角型本體就沒有附加價值。可靠性取決於完整系統。ISO 4414:2010 是一份 38 頁標準，涵蓋氣動系統與元件安全、可靠運行、維護與預期用途；ISO 在 2021 年確認該版本仍有效（ISO，2021）。OSHA 也把零件釋放與夾爪機構失效列為機器人系統中的機械危害（OSHA，2026）。

把失壓狀態視為選型輸入，而不是調試細節。如果掉件會造成危害，「平行」或「角型」都不是安全答案。設計可能需要彈簧輔助、機械保持、止回迴路、受控下降、防護，或機器風險評估所建立的其他措施。

RFQ 裡應該放什麼？

SMC 做型號選擇時要求三項明確確認：夾持力、夾指外力與夾持點（SMC，2025）。一份有用的 RFQ 會提供這三項資料，以及決定平行或角型運動是否合適的運動包絡與故障狀態。

請送出以下應用細節：

RFQ 欄位 必要資訊
工件 圖面、最小與最大尺寸、質量與重心
接觸 允許接觸區、表面粗糙度、硬度、油污、粉塵、毛邊與溫度
夾持方式 內夾或外夾，以及所需零件方向
運動 機器人或滑台加速度、速度、循環率與取料衝擊
夾指 建議長度、接觸點距離、墊片材料與約略質量
供氣 機器循環時閥端壓力
治具 含進入間隙與完整打開夾指逃離路徑的圖面
偵測 開、關、中間位置，或獨立零件存在感測器
安全狀態 失壓、急停與電源隔離時的預期反應
服務 環境、維護可接近性、壽命目標與備品支援

同時包含夾持與釋放位置。根據我們的經驗，最有用的 RFQ 會為每個位置提供一張標註圖片；只有閉合工站的單張照片，可能隱藏讓角型路徑變得必要的干涉。如果需要型號審查，請把檢查表與圖面附到應用詢問。

FAQ

在同一製造商範圍內，MHZ2 平行夾爪涵蓋七種缸徑，MHC2 角型夾爪涵蓋四種（SMC MHZ2，2025；SMC MHC2，2024）。因此，即使同一運動家族也包含許多配置。下列答案是選型規則，不是型號特定出力與負載檢查的替代品。

我可以用同一支氣動氣缸做兩種夾爪嗎？

通常不行。平行與角型夾爪通常是完整致動器，內部活塞、導軌、凸輪、齒條或樞軸不同。SMC 把七種 MHZ2 平行缸徑與四種 MHC2 角型尺寸分開列出。確認流量與壓力後，閥或供氣可能可重用，但夾爪本體不是可互換的夾指套件。

哪種夾爪維護量較低？

沒有通用的維護贏家。SMC 將 MHC2 角型系列列為最高 180 次/分鐘，但這個運轉限制不等於保養週期。污染、顎爪負載、夾指慣性、衝擊、潤滑策略、循環次數與維護可接近性更重要。請比較正在考慮的精確型號手冊與替換零件支援。

我該如何判定所需夾持力？

從質量、加速度、摩擦、顎爪數量與安全係數開始。SMC 建議先用工件重量的 10-20 倍作為初始範圍，再針對加速度或衝擊加入額外餘量。最後要在真實夾指長度與接觸點驗證出力，並使用實際壓力與顎爪角度，而不是型錄首頁的最大值。

我可以把平行夾爪工站改裝成角型夾爪嗎？

可能可以，但應把它視為新的末端夾具佈局。SMC 流程有三項檢查：夾持力、夾指外力與夾持點。先確認安裝孔與感測器，再重新檢查閥流量與管路，最後審查機器人負載、工具中心點、完整夾指掃掠範圍、防護與失壓時安全狀態。

角型夾爪是否一定更適合不規則零件？

不是預設如此。Festo 的選型流程使用物件質量、表面品質與顎爪長度，最多可回傳三種方案。許多不規則零件應用中，夾指幾何才是主導因素。只有當旋轉路徑改善進入、釋放，或能在實際治具中形成更好接觸時，才選角型運動。

來源與查閱註記

本比較使用八項主要技術來源，加上一段示範影片。證據品質很重要。技術來源包含 SMC 型錄、Festo 與 SCHUNK 選型資料，也包含 ISO 4414 與 OSHA 機器人安全指引。來源均於 2026 年 7 月 17 日查閱。ISO 表示其 38 頁 ISO 4414:2010 版本最後於 2021 年確認（ISO，2021）。
