旋轉致動器漂移與定位誤差是否正在拖累生產效率?

從背隙、洩漏、動態壓力、感測器與停止能量逐項診斷負載下的旋轉致動器漂移;SMC 指出 CRA1 齒輪背隙可在 1° 以內。

分享
旋轉致動器漂移與定位誤差診斷主圖

旋轉致動器漂移與定位誤差是否正在拖累生產效率?

旋轉致動器漂移並非單一故障。停止後仍移動的軸、從不同方向接近時落在不同位置,以及每次循環角度都改變,分別指向不同的機械、氣動或控制問題。SMC 的 CRA1 操作手冊指出,其單齒條齒輪在旋轉終點的背隙在 1° 以內;然而,若需要無背隙的精確定位,仍要求使用外部擋塊(SMC CRA1 操作手冊,2026 年 7 月 17 日查閱)。

因此,最快的維修路徑是先為誤差命名,在受控條件下重現,再逐項隔離負載、擋塊、氣路與回授鏈。如果需要先了解機構或應用背景,請閱讀氣動旋轉致動器的運作方式

依我們的經驗,代價高昂的錯誤通常不是漏訂一組密封件,而是同時改動壓力、擋塊、感測器與 PLC 時序,結果失去了原本可以區分故障的證據。

重點摘要

  • 更換零件前,先明確定義誤差類型。
  • 在相同負載、動態壓力、停留時間與旋轉時間下,從兩個方向量測角度。
  • SMC 對多種 MSQ 組態規定每 90° 0.2 至 1.0 秒的穩定範圍,但實際可用限制取決於確切尺寸、負載慣量、調整、避震器選項與工作壓力。
  • 不接受缺乏測試條件的通用精度宣稱。

把最終角度視為一條鏈的輸出:指令、閥門、壓力與流量、致動器、聯軸器、負載、擋塊、感測器及 PLC 邏輯。角度改變只能證明這條鏈發生異常,無法直接指出哪一環故障。

實際漂移的是什麼?

打開氣路前,先分類症狀。SMC 的旋轉致動器維護指南列出四項基本檢查:固定螺絲是否鬆動、運轉狀態、外部洩漏,以及齒條齒輪是否有異常背隙。這些項目同時涵蓋機械、氣動與動作故障,因此工單只寫「漂移」範圍太廣(SMC 旋轉致動器維護資料,2026 年 7 月 17 日查閱)。

可採用以下工作定義:

靜態漂移是指令保持不變時,致動器在停留期間產生角位移。

重複精度誤差是在條件不變、從相同方向接近同一目標時,每次循環結果的離散程度。

背隙是反轉後因失動量造成、會隨方向改變的角度差。

過衝是負載停止或穩定前,超過預定角度的行程。

症狀 量測方式 可能分支
靜態漂移 動作停止後,在固定停留時間內角度改變 負載扭矩、受困壓力衰減、閥門洩漏、內部洩漏、煞車或鎖定故障
重複精度誤差 從同一方向接近、相同循環的最終角度不同 動態壓力變化、擋塊順從性、感測器移位、摩擦、氣墊或避震器狀況
背隙或遲滯 最終角度取決於順時針或逆時針接近 齒輪間隙、鍵或聯軸器游隙、軸連接、外部連桿、擋塊接觸
過衝或回彈 角度越過目標、彈回或緩慢穩定 速度過高、負載慣量、避震器磨損、氣墊設定、擋塊或機架撓曲
固定偏移 結果高度重複,但整體偏離目標 擋塊調整、安裝移位、感測器示教點、治具基準、PLC 偏移值

這項分類可避免常見的誤判。若結果集中在窄範圍內卻偏離圖面目標,通常是偏移問題,不是重複精度不良。軸反轉時經過一小段自由角度,則是背隙,不是密封漂移。

忽略沒有測試條件的型錄形容詞。實際驗收限制必須來自確切型號、擋塊配置、負載、接近方向、壓力、量測位置及機器要求。

建立可重複的量測基準

改動任何設定前,至少從每個接近方向量測 20 次循環。這是實務篩檢基準,不是型錄壽命測試。SMC MSQ 型錄中常見的穩定旋轉時間下限為每 90° 0.2 秒,足以說明比較角度時必須控制速度(SMC MSQ 型錄,2026 年 7 月 17 日查閱)。

記錄所有可能改變結果的條件:

  1. 確切致動器型號與旋轉設定。
  2. 擋塊類型、氣墊或避震器選項、調整位置、安裝基準,以及最後更改任何最終角度設定的技術人員。
  3. 目標角度與基準。
  4. 負載質量、重心半徑、安裝方向、工裝、製程扭矩及近期變更的治具。
  5. 接近方向,以及目標為終點還是中間保持位置。
  6. 靜止壓力,以及最不利同時用氣時致動器附近的壓力。
  7. 旋轉時間、讀值前停留時間、循環頻率、實測角度、感測器狀態、PLC 指令、警報與產品結果。

保持計算簡單且可見:

指標 篩檢計算 可揭示內容
位置誤差 實測角度 - 目標角度 偏差方向與大小
重複精度範圍 單一接近方向的最高讀值 - 最低讀值 循環間離散程度
靜態漂移 停留後角度 - 停留開始角度 指令不變時的移動量
方向差 順時針平均值 - 逆時針平均值 對背隙、擋塊或連桿的敏感度

應使用工廠核准的統計定義。上述全距只適合維護篩檢,不能取代圖面公差、量測系統分析或已驗證的製程能力方法。

NIST 將機器人關節與工具中心點等目標設備資料視為監控與診斷工作的輸入。此處亦同:角度讀值只有在附有時間戳記,並連結指令、壓力、方向與負載狀態後才真正有用(NIST 製造維護策略,2022 年 1 月 3 日更新)。

在應用審查中,最實用的紀錄之一是四欄趨勢:指令角度、實測角度、動態壓力與接近方向。通常幾個循環內就能看出模式。

隔離機械背隙與負載端誤差

責怪致動器前,先檢查負載路徑。SMC CRA1 手冊公布的容許軸負載會依尺寸與方向變化,表中數值範圍從 29.4 N 到 980 N。因此,沒有確切型號與幾何尺寸時,宣稱「軸負載可接受」毫無意義(SMC CRA1 操作手冊,2026 年 7 月 17 日查閱)。

執行現場核准的能源隔離程序並固定負載後,檢查完整機械鏈:

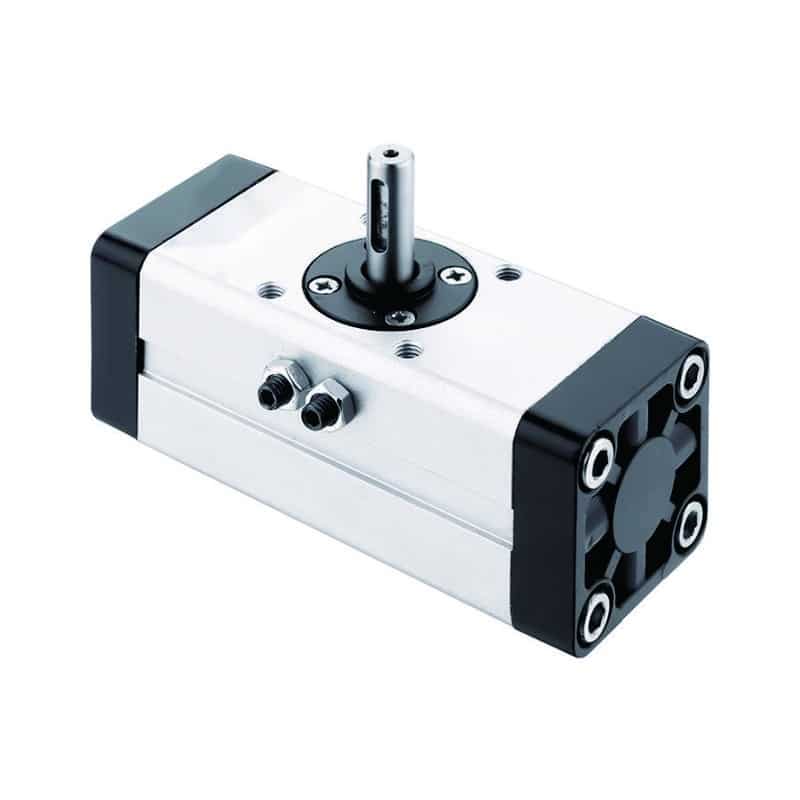

應檢查輸出軸、聯軸器、擋塊與安裝處是否存在失動量的 CRA1 齒條齒輪旋轉致動器

  • 從安裝螺栓與定位銷開始。
  • 檢查本體周圍的支架與位移痕跡,尤其是在碰撞或工裝更換後。
  • 量測平台或軸的游隙;檢查鍵、鍵槽、夾緊輪轂、聯軸器與被驅動軸,不要只靠目視判斷。
  • 清潔並檢查外部擋塊是否有鬆動緊固件、凹痕、磨耗、撓曲與接觸不均。
  • 審查軸承游隙、徑向或推力負載、偏心、負載重心,以及卡滯閥桿或軟管扭矩等製程阻力。

執行方向測試。先以順時針接近目標,再以逆時針接近。兩組平均值間若有穩定差距,強烈指向間隙或擋塊行為;任一方向內若呈隨機分散,則應檢查其他分支。

不要假設換上新致動器就能消除外部游隙。磨損的聯軸器、鬆動治具、柔性機架或損壞的機械擋塊,會讓替換品重現相同誤差。齒條齒輪式與葉片式比較說明了內部結構的影響,但機器介面仍必須實測。

誤差是否只在致動器運動時出現?

若其他設備循環時誤差變大,應在閥門或致動器附近量測動態壓力。CAGI 指出,設計良好的壓縮空氣系統,壓縮機出口至任何使用點的壓降不應超過 10%,並將配管、接頭、過濾器與乾燥機列為阻力來源(CAGI 壓降技術簡報,2026 年 7 月 17 日查閱)。

靜態壓力表看似正常,並不能證明加速、減速或工廠同時用氣期間的壓力保持穩定。

可行時使用兩個壓力表或壓力傳感器:一個裝在閥門上游,一個靠近致動器。同時比較三條趨勢:壓力、角度誤差與旋轉時間。

觀察結果 可能解讀 下一項檢查
上游與致動器壓力同時下降 支路或全廠供氣能力不足 過濾器壓差、調壓器容量、主管需求、儲氣筒與支路尺寸
上游壓力維持,致動器壓力下降 局部限制 閥門流量、消音器、接頭、管徑、折彎或堵塞的速度控制器
壓力維持,但時間與角度改變 機械摩擦、擋塊、氣墊、感測器或閥切換 反轉測試、排氣測試、指令時序與負載檢查
只在另一機器事件發生時出錯 共用供氣或控制互相影響 為兩事件加時間戳、隔離支路、檢查電壓與 PLC 順序

提高調壓器設定前,先診斷氣動系統壓降。較高壓力可能加劇撞擊、增加耗氣量,卻完全沒有處理真正的限制點。

ISO 8573-1 依粒子、水與油分類壓縮空氣純度。應依實際機器使用所需等級與取樣點,記錄三種污染物等級,不要只把供氣描述為「乾淨」或以籠統的通過/不通過表示(ISO 8573-1,2010)。

內部洩漏會讓負載移動嗎?

只有迴路與負載允許動作時,洩漏才會造成漂移。SMC 將內部洩漏連結至異物或不適用油品造成的密封損壞;其旋轉故障排除表則把外部洩漏、軸彎曲、軸承損壞、閥門異常、過濾器堵塞與調壓器故障列為不同原因(SMC 旋轉致動器維護資料,2026 年 7 月 17 日查閱)。

先確認角度改變時的運轉狀態:

用於說明洩漏行為取決於內部結構與外部負載的 CRB2 葉片式旋轉致動器

  • 位於剛性外部擋塊:完整的擋塊應決定角度。
  • 位於中間氣動保持位置:閥門洩漏、密封旁通、腔室壓力變化或外部負載扭矩,可能使軸逐漸移動。
  • 供氣隔離時:應依核准迴路圖、受困容積、重力、彈簧力、製程扭矩、止回閥狀態、閥中位及所有容許排氣路徑解讀動作。只有移動現象,無法判定哪個元件漏氣。
  • 只在反轉後發生:指定原因前先執行方向測試。

只能把閥門排氣聲當作定位線索。排氣流可能來自正常切換、閥芯洩漏、空氣穿過致動器密封,或其他連接支路。應依製造商核准程序與額定測試設備隔離元件;不要鬆開接頭或拆開帶壓管路來「看看空氣從哪裡走」。

若發現污染,先修正污染源。檢查排水、過濾器狀況、歷史壓差、下游腐蝕、組裝碎屑、不相容潤滑劑、先前維修,以及使用點空氣規格。新密封裝回同一髒污迴路仍會再次失效。

檢查感測器與控制架構

位置開關只能確認感測目標進入切換區,不能自動證明輸出平台已到達校準角度。SMC MSQ 外置避震器版本允許在每個旋轉終點調整 ±3°,因此感測器、擋塊與指令角度必須作為三項獨立設定記錄(SMC MSQ 型錄,2026 年 7 月 17 日查閱)。

依序檢查訊號鏈:

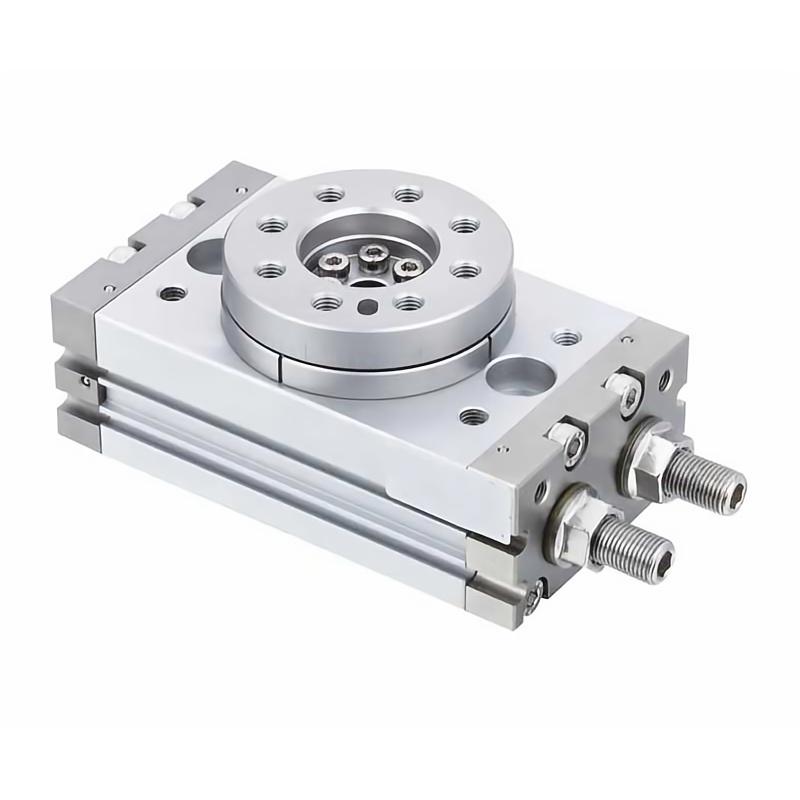

配有可調式終點硬體與感測器安裝結構的 MSQ 氣動旋轉平台

  1. PLC 輸出是否在預期時間改變。
  2. 電磁閥電壓與手動操作行為是否符合閥門規格。
  3. 閥門是否切換並保持在預定狀態。
  4. 致動器是否到達實體擋塊。
  5. 感測器是否在預定位置切換,且機械固定保持牢靠。
  6. PLC 輸入濾波、去彈跳、計時器、互鎖、配方選擇與示教值,必須能拒絕過早訊號、保持要求的停留時間,並在下一步機器動作前記錄逾時。

調整前先標記感測器支架與擋塊。若排除故障時同時移動兩者,原始關係就會遺失,根因也可能被掩蓋。

對二位置運動而言,終點擋塊通常定義角度,感測器確認到位。中間定位則需要為此目的設計的控制架構,例如合適的中位模組,或使用位置回授與比例閥的閉迴路系統。回授感測器整合指南說明了這項邊界。

Festo 將固定擋塊與緩衝列為影響旋轉驅動器重複精度的因素,感測則是另一項獨立選配。這項區別支持診斷原則:感測器訊號、機械擋塊與實測輸出角度彼此相關,但不能互相取代(Festo 旋轉驅動器,2026 年 7 月 17 日查閱)。

若製程需要多個可程式角度、受控運動曲線或連續位置回報,應比較伺服氣動與電動旋轉方案,不要期待基本二位置迴路具備伺服軸行為。

速度與停止能量是否造成假性定位故障?

過高停止能量會讓平台回彈、擋塊撓曲或調整器位移,看起來就像精度不佳。對配置避震器的 MSQ 10 至 50 尺寸,SMC 依尺寸與避震器選項列出 0.161 J 至 1.82 J 的動能值,穩定工作範圍則為每 90° 0.2 至 1.0 秒(SMC MSQ 型錄,2026 年 7 月 17 日查閱)。

在安全位置降低速度,觀察一次完整動作。若速度下降後最終角度變得穩定,應先檢查停止能量、氣墊或避震器狀況、擋塊剛性、排氣控制及負載慣量,再改動感測器。

分別檢查下列因素:

  • 從負載轉動慣量開始。
  • 記錄旋轉時間與靠近擋塊時的角減速度,不要只記總循環時間。
  • 以實際負載,比較確切致動器與擋塊選項的型錄容許動能。
  • 檢查避震器行程、調整、溫度、洩漏與更換狀況。磨損的避震器外觀仍可能正常。
  • 觀察第一次撞擊至回彈期間的擋塊接觸與機架位移。
  • 最後檢查排氣節流,以及所有會改變減速的排氣限制,包括消音器、過小接頭、長管路、快速排氣裝置及同時動作的共用閥島。

MSQ 型錄指出,避震器屬消耗品;當吸能能力下降,而且完整行程重新調整仍無法消除回彈時,應予更換。這是依狀況判斷,不是通用日曆週期。

若扭矩或慣量裕量不確定,可先用氣動旋轉致動器扭矩計算器篩檢,再依確切型錄驗證扭矩與容許能量。完整的旋轉致動器選型指南則將選型與本診斷程序分開說明。

何時應調整、維修或更換致動器?

使用可量測的恢復標準,不要採用固定採購價格百分比。CRA1 手冊針對該系列建議每年檢查,並每三年更換密封;同時也指示,軸、齒輪、齒條或軸承損壞時應送回 SMC 維修並審查運轉條件(SMC CRA1 操作手冊,2026 年 7 月 17 日查閱)。

依已辨識的故障作決策:

決策 適用情況 必須驗證
調整 擋塊、感測器、流量控制、氣墊、安裝或 PLC 數值不正確,但元件仍可用 從兩個方向重複相同負載角度測試
維修 有核准維修零件,且軸、孔、齒輪、軸承與安裝介面仍在型號限制內 洩漏測試、負載循環、角度趨勢、擋塊行為與感測器順序
更換 本體或不可維修零件損壞、無維修支援、反覆磨耗顯示設計問題未解決,或經驗證性能無法符合機器限制 確認替換品的扭矩、能量、軸負載、角度、介面、迴路、環境與回授
重新設計 致動器反覆超出負載、能量、壓力、精度或控制架構限制 在最不利工況下進行新應用審查與驗收測試

年齡本身不是故障模式。量測結果仍在限制內的五年致動器可能繼續使用;受到偏心或過高停止能量的新致動器則可能很快失效。

完整的隔離、檢查紀錄、空氣處理與維修驗證,請參閱氣動致動器維護檢查表。本文提供其中的旋轉定位診斷分支。

旋轉致動器漂移與定位常見問題

常見問題集中在保持位置、容許誤差、空氣壓力、感測器與更換。單一型錄數據已說明通用答案為何不可靠:SMC 指出 CRA1 單齒條在旋轉終點的背隙在 1° 以內,但不同機構、擋塊套件與測試方法會得到不同限制(SMC CRA1 操作手冊,2026 年 7 月 17 日查閱)。

密封磨損會讓氣動旋轉致動器漂移嗎?

會。當負載可以移動,而且沒有可靠外部擋塊定義角度時,洩漏會改變腔室壓力。更換密封前,先確認閥門狀態、負載扭矩、擋塊接觸與容許洩漏路徑。密封旁通只是其中一個分支。

替換用旋轉致動器應達到多少定位精度?

應使用替換型號明列的測試條件與機器驗收限制。所有氣動旋轉致動器都適用 ±0.1° 並無合理依據。機構、接近方向、擋塊類型、負載、壓力、速度、聯軸器、感測方式與量測位置都會影響結果。

為什麼低速時角度正確,生產速度下卻不正確?

這種模式指向停止能量、壓力損失、排氣限制、擋塊撓曲或避震器狀況。SMC 對多種 MSQ 版本列出每 90° 0.2 至 1.0 秒的穩定範圍,並警告超過容許動能會損壞內部零件。應檢查確切型號,不要把該範圍套用到所有致動器。

磁簧開關能量測精確旋轉位置嗎?

單獨使用不能。磁簧或固態開關通常只能確認磁性目標進入感測區。基本終點由機械擋塊定義;若控制器需要連續量測角度,則要使用編碼器或其他校準位置感測器。同時也要檢查支架位移與 PLC 輸入時序。

維修費達替換價格 60% 時就該換掉致動器嗎?

沒有工程標準規定這個百分比。決策必須納入根因、核准零件、不可維修零件損壞、停機時間、安全、復發風險及維修後性能驗證。當元件無法符合已記錄的負載、能量、角度、介面、環境或控制要求時,應更換或重新設計。

實用決策原則

決策原則很簡單:重現誤差、分類誤差、一次隔離一個分支,再以原始負載重新測試。CAGI 的 10% 系統壓降建議,以及 SMC 對特定型號的擋塊、能量與背隙限制,說明了為何單一靜態壓力表或通用精度數字不能結束診斷(CAGI,2026 年 7 月 17 日查閱;SMC,2026 年 7 月 17 日查閱)。

成功維修後,從兩個接近方向、在最不利同時用氣期間、指定停留時間之後,以及所需循環數內,都應得到相同結果。把這些資料保存為新基準,下次調查就能從證據開始,而不是從形容詞開始。
