無桿氣缸如何革新汽車產業？

當長距離、重複直線運動必須裝進短機台空間時，無桿氣缸可改善汽車製造。它適合零件呈送、移載、夾持輔助、車門或治具動作，以及特定搬運工作。優勢來自滑台沿缸體移動，而不是讓活塞桿伸出缸體外。

這種緊湊幾何並不保證耐焊渣、精度、潔淨室適用性或安全停止。結果取決於完整運動軸：氣缸架構、導向、負載中心、閥與管路、行程末端防護、感測器、安裝面、防護及失壓行為。

Parker OSP-P 系列列出 10 至 80 mm 的八種缸徑、最高 6,000 mm 的標準行程，以及 8 bar 最高工作壓力（Parker OSP-P 系列，2026 年查閱）。這些數字顯示可用設計範圍，但仍由汽車製造工作決定氣動無桿軸是否合適。

重點摘要

• Parker 列出 OSP-P 點到點與移載工作最高 6,000 mm 行程。
• 焊裝區致動器需要經驗證的防焊渣保護，不只需要緊湊本體。
• 感測器確認位置，不能產生伺服精度。
• 潔淨系列元件仍需設備層級粒子認證。

無桿氣缸在汽車工廠的應用

Parker 把 OSP-P 描述為點到點、往復及簡單橫移或移載致動器，型錄提供八種缸徑及最高 6,000 mm 行程（Parker OSP-P 系列，2026 年查閱）。它適合有邊界的直線運動，不是所有機器人或伺服軸的通用替代品。

最佳應用有兩個特徵。第一，運動軸具有明確端點或少量機械設定停止位置。第二，移除伸出活塞桿能解決真實佈局問題。常見範例包括把治具移到工作站下、向操作員呈送車門零件、在製程間移載托盤，或開關檢修面板。

無桿幾何也能簡化防護。運動元件留在缸體上，不需要替伸出桿件保留額外空間。但滑台、負載、拖鏈與附接治具仍是運動危害；緊湊不代表本質安全。

應用區域只能作為初步篩選：

汽車製造區域	合適的無桿氣缸工作	主要設計關卡	常見拒絕條件
車身焊裝	治具移載、零件呈送、防護移載、檢修動作	焊渣屏蔽、導向力矩、停止能量、可維護性	未經製造商核准直接暴露焊渣
一般總裝	托盤移載、儀表板或車門零件呈送、測試站動作	行程時間、硬擋塊重複性、負載中心、線纜路徑	大量可編程位置或連續輪廓運動
電池與電子	潔淨相容移載、外殼搬運、檢測定位	粒子試驗、材料相容、排氣路徑、外部導向	假設元件標籤能證明安裝軸等級
終檢	往復負載、耐久治具、簡單橫移	工作循環、緩衝能量、軸承壽命、失壓狀態	運動曲線超出氣動控制能力

跨產業概覽請參閱無桿氣缸使用場合。汽車選型更嚴格，因為污染、焊接碎屑、節拍、品質驗證與故障復機往往主導決策。

真正有用的設計問題不是「無桿氣缸能否移動這個零件？」通常可以。應問運動軸是否能在所有量產及故障條件下移動零件，同時讓導向負載、停止能量、污染與復機行為保持在文件化限制內。

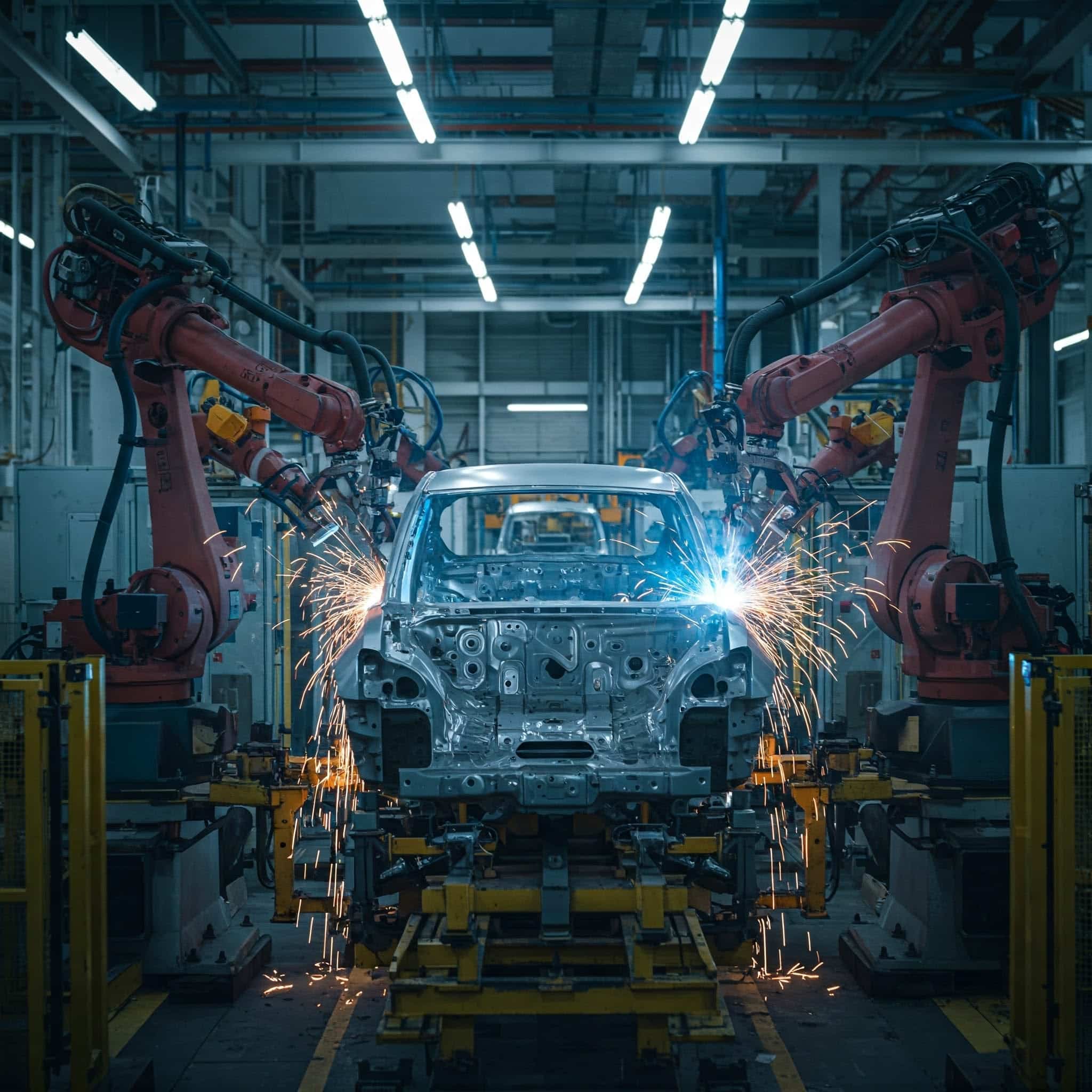

車身焊裝區的無桿氣缸

SMC 提供 25、32 與 40 mm 缸徑的 ML1C 帶煞車機械接合無桿氣缸，但同一型錄警告不得暴露於焊渣、粉塵、切屑或切削液（SMC ML1C 型錄，第 949、961 頁）。因此焊裝區適用性需要受保護安裝，不能從產品家族推定。

車身車間對外露直線元件十分嚴苛。焊渣、導電粉塵、尖銳板材邊緣、振動、冷卻液或清潔液，以及頻繁維護，都可能損傷密封帶、刮塵器、軸承或感測器線纜。若製造商排除這些污染，附近有焊接機器人也不會讓致動器取得「焊接額定」。

無桿氣缸仍可在焊接單元周邊執行受保護的輔助動作，例如在直接飛濺範圍外移動有防護治具、在屏蔽後呈送元件、操作維護門或在外罩下移動治具。應避免碎屑累積在密封介面或導向上。

把屏蔽視為致動器的一部分

規定外罩材料、重疊、維修空間與碎屑路徑。滑台正上方的平罩可能收集焊渣，使維護變成刮除作業；留有拖鏈間隙的斜罩通常更能引導碎屑。確認屏蔽不會積熱或遮蔽氣缸檢查點。

把線纜與軟管納入力矩計算

SMC 要求設計者在選擇容許力矩時納入管路及拖鏈外力（SMC ML1C 型錄，第 961 頁）。焊接單元的線束可能變硬、受污染或佈線錯誤，且其力會隨行程改變；即使治具置中，仍會對滑台施加負載。

把焊接品質與氣缸重複性分開

無桿軸可以呈送治具或焊槍支撐機構，但焊接品質取決於完整鏈：治具剛性、定位銷、零件變異、焊槍校正、機器人路徑、電極狀態、夾持力與製程控制。氣缸位置開關可提供互鎖，不能證明焊接位置或電極力。

一般總裝與零件呈送有何不同？

Parker 列出 OSP-P 在 6 bar 下理論推力 47 至 3,010 N；因沒有活塞桿面積差，伸出與縮回推力相同（Parker OSP-P 系列，2026 年查閱）。這種對稱性適合重複移載，但負載處可用推力仍取決於壓力損失、摩擦、加速度與導向阻力。

一般總裝通常最適合。環境往往比車身區溫和，但長行程與設備空間緊湊依然常見。無桿滑台可在固定位置間移動巢具、托盤、支撐架、掃描器、工具平衡器或輕型治具。

運動軸應依工作站功能順序設計：

1. 定義滑台負載，包括治具、工件、軟管、拖鏈與操作員添加物。
2. 記錄組合質心相對滑台參考面的水平與垂直距離。
3. 說明所需行程與可用停留位置。
4. 設定允許移動時間、穩定時間與擋塊最大衝擊。
5. 決定 PLC 如何確認工作站可進行下一項操作。
6. 定義失壓、斷電、急停與手動復機時的安全狀態。

機械擋塊常決定氣動組裝軸的最終位置。氣缸提供運動，擋塊、巢具、定位銷或治具建立製程基準。這項區分可避免把零件配合公差直接指定給配有開關的氣缸。

推力篩選可用活塞面積與有效壓力，再扣除實際損失，詳見摩擦與背壓造成的氣缸推力損失。循環時間則須一起檢查閥流量、管徑、行程容積與排氣節流。

無桿氣缸能滿足汽車定位要求嗎？

SMC 表示 ML1C 無桿氣缸不保證移動平行度，並指出密封結構可能造成輕微速度變化（SMC ML1C 型錄，第 961 頁）。可裝感測器的滑台不是微米級路徑精度或閉迴路伺服性能的證據。

三種規格經常被混在一起：

• 終點重複性詢問機構在指定負載、壓力、速度與溫度下返回同一擋塊的一致程度。
• 行程直線度或平行度描述滑台沿整段行程的路徑。
• 製程精度是零件、工具、相機或接合點在所有結構及控制誤差組合後的誤差。

磁性開關可確認活塞或滑台進入感測區；類比位置感測器可回報行程位置。兩者都不能消除空氣可壓縮性、密封摩擦、結構撓曲、導向間隙、壓力變化或擋塊順應性。閉迴路控制需要合適回授元件、閥、控制器、調校方法與機械本體。

製程位置必須精確時，盡量使用外部基準。讓硬化擋塊、定位銷、巢具或夾具確立零件最終關係；氣缸以受控速度接近基準，再用獨立感測器同時確認致動器與零件狀態。

長行程也會放大安裝誤差。SMC 建議，外部支撐負載在長行程連接時使用浮動接頭，因中心軸變化會隨長度增加（SMC ML1C 型錄，第 961 頁）。發行機架前應另行審查導軌平行度公差堆疊。

電池與電子區的潔淨認證

ISO 14644-1 依 0.1 至 5 µm 空氣中粒子濃度分類潔淨度，ISO 14644-14:2026 則定義潔淨室設備適用性評估方法（ISO 14644-1，2015；ISO 14644-14，2026）。單一氣缸以潔淨系列銷售，並不會讓完整運動軸符合任一標準。

SMC 12-CY3 潔淨系列無桿氣缸提供 6 至 63 mm 九種缸徑，但導向並未整合（SMC 12-CY3，2026 年查閱）。導向、支架、緊固件、管路、感測器線纜、潤滑劑、排氣處理與移動負載仍都屬於認證範圍。

電池及電子元件區應從製程建立要求：

• 說明受控區分類與重要粒徑。
• 定義排氣去向及是否需要局部抽氣。
• 指定禁用材料、潤滑劑、表面處理與清潔化學品。
• 說明除粒子潔淨外，是否另有乾燥室、靜電放電、化學或易燃限制。
• 以預定行程、速度、負載與工作循環測試組裝軸。
• 在代表性位置及運轉狀態量測，不只在靜止元件旁。

磁耦合氣缸的壓力管沒有縱向機械開槽，對部分潔淨設計有利；若所需推力或外部干擾超過磁耦合力，也可能脫離。負載產生側向力或力矩時仍需外部導向。

潔淨選型是以元件為起點的設備問題。潔淨系列標籤縮小候選範圍，安裝軸試驗才決定設計是否適用受控製程。電池專案可能同時有粒子、濕度、化學與電氣要求，且各自以不同方法驗證，這項區分尤其重要。

元件專屬審查請參閱關鍵潔淨室環境用氣動氣缸。

哪種無桿氣缸架構適合各項汽車工作？

Parker 機械耦合 OSP-P 系列涵蓋 10 至 80 mm 八種缸徑；SMC 潔淨系列 12-CY3 磁耦合型則涵蓋 6 至 63 mm 九種缸徑（Parker OSP-P 系列；SMC 12-CY3，2026 年查閱）。這些範圍說明應先選架構，再選缸徑。

架構	優點	限制	汽車應用

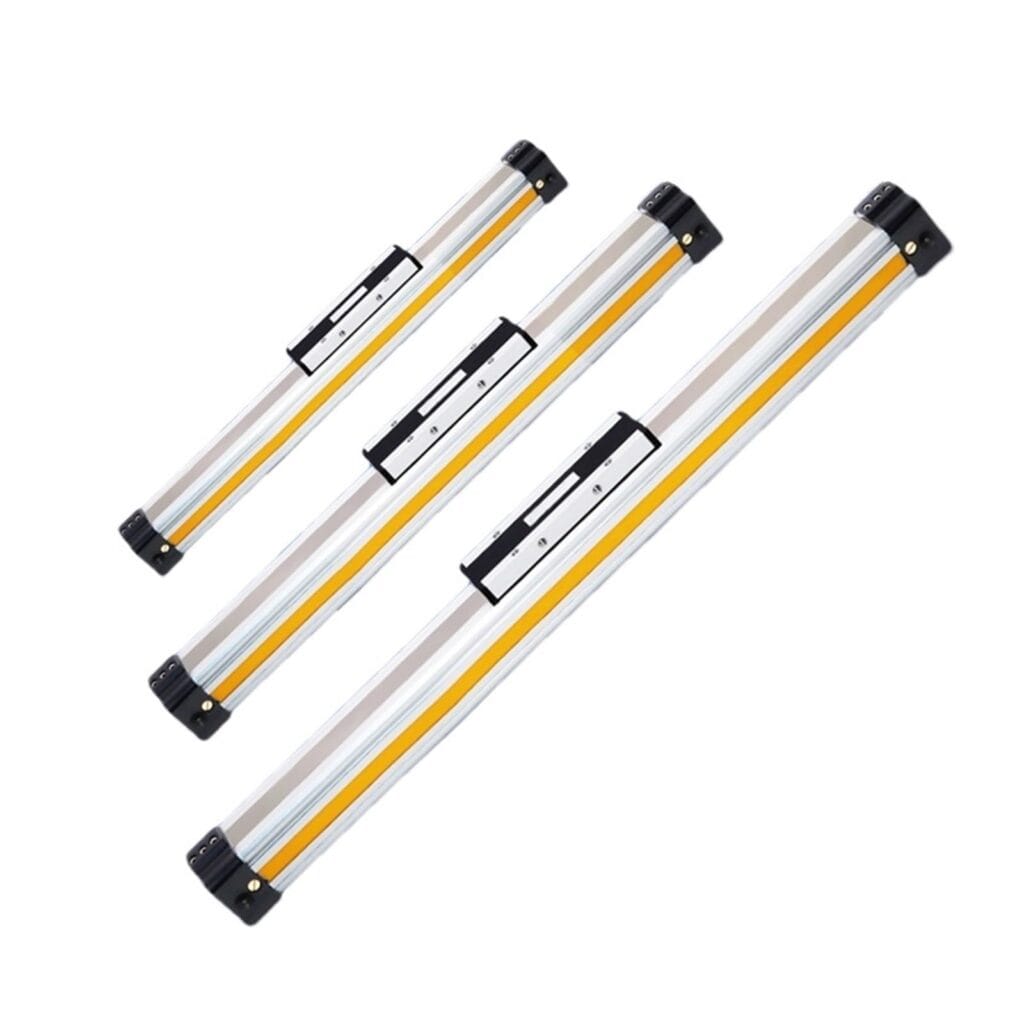

機械耦合、基本滑台	直接機械連接與緊湊長行程	密封帶介面需環境審查；可能需外部導向	獨立導向負載的受保護水平移載
機械耦合、整合導向	導向與致動器同一總成供應	仍受型號俯仰、偏擺與滾轉力矩限制	有明確偏置負載的治具或巢具移載
磁耦合	壓力管無開槽；過載時滑台可脫離	耦合力限制推力；負載仍需導向	潔淨相容輕型移載或簡單外罩動作
帶煞車或鎖定的導向氣缸	可提供保持或中間停止功能	保持力、動態停止與迴路要求依型號而定	經正式風險審查後的垂直或故障敏感軸
伺服氣動套件	增加連續回授與受控定位	調校、閥容量、空氣品質及控制更複雜	氣動架構仍合理的有限變位工作

機械耦合型因活塞與滑台實體連接，在相同空間下通常提供較高可用推力，但密封帶路徑必須受保護且可維修。磁耦合型移除機械連接，「脫耦」則成為選型限制。詳見磁性脫耦力分析。

導向型號也不會自動免疫偏心負載。型錄通常分開俯仰、偏擺與滾轉力矩，並可能隨速度或安裝方向降低容許負載。每個候選品應用相同負載中心、速度、行程、停止方式與工作循環比較。

哪些計算能避免常見選型錯誤？

SMC ML1C 選型方法要求質量、靜態力矩與動態力矩的組合負載比總和不超過 1（SMC ML1C 型錄，第 950 頁）。這項型錄專屬方法捕捉關鍵原則：只看缸徑推力無法驗證汽車無桿軸。

先檢查安裝空間。按所需行程比較完整致動器長度，包括端蓋、調整件、緩衝器、支架、感測器接頭、閥塊、拖鏈彎曲半徑與維修間隙。不能把沒有伸出桿件換算成通用節省百分比，應使用實際尺寸圖。

再以力與偏距計算各項施加力矩：

其中 $M$ 是 N·m 力矩，$F$ 是相關力（N），$e$ 是該力到導向參考的垂直距離（m）。依候選型錄定義，對俯仰、偏擺與滾轉重複計算，並納入重力、加速度、治具反力、軟管力與拖鏈力。

多個負載分量同時作用時，使用製造商組合負載方程。不能從一份產品型錄創造通用規則；型號 A 可能線性組合力矩比，型號 B 則採獨立圖表或方向專屬限制。

停止能量另行檢查：

其中 $E_k$ 是動能（J），$m$ 是總移動質量（kg），$v$ 是減速前速度（m/s）。方程只涵蓋平移動能；依緩衝或吸收器製造商方法加入受驅治具、垂直位能、外力與安全餘量。

速度有兩重影響：會改變充排氣需求，其平方也會改變動能。同質量下，接近速度加倍會使平移動能增為四倍。因此通過靜態推力檢查的氣缸仍可能在末端失敗。

預期由氣缸緩衝停止負載時，審查內部空氣緩衝能量限制。若負載或節拍接近型錄邊界，使用依實際衝擊條件選型的外部擋塊或緩衝器。

何時電動軸或伺服氣動軸更合適？

Parker 把 OSP-P 定位於點到點、往復及簡單橫移或移載，即使系列標準行程可達 6,000 mm（Parker OSP-P 系列，2026 年查閱）。行程能力不等於運動控制能力；可變曲線與製程路徑精度可能使決策轉向電動或伺服氣動。

需要大量可編程位置、協調插補、全行程受控力、無機械擋塊的配方變更或詳細運動診斷時，選擇電動軸。沒有壓縮空氣、耗氣不可接受，或製程需要基本氣動迴路難以穩定維持的低速定速運動時，也可能適合電動致動。

伺服氣動位於中間，結合氣動致動器、連續位置回授、比例閥與合適控制器，適合需要氣動功率密度但超出終端開關功能的應用。它也帶來調校敏感性、空氣品質要求、閥流量限制與更複雜試運轉。

運動本質簡單且機械系統能建立重要基準時，使用傳統無桿氣缸。不要只因致動器空間配置吸引，就買下一個控制問題。

比較完整安裝系統：

決策因素	基本氣動無桿軸	伺服氣動軸	電動直線軸
最適運動	兩位置或少數停止點移載	受控多位置氣動運動	多位置與可編程曲線
最終基準	通常由機械擋塊或治具建立	回授加控制器，有時配擋塊	編碼器與伺服控制
公用需求	壓縮空氣與電氣閥控制	乾淨穩定供氣加控制電子	電源與驅動器
故障行為	取決於閥、負載方向、煞車與迴路	取決於控制器、閥、煞車與儲氣	取決於煞車、驅動安全功能與機械
試運轉工作量	低至中	中至高	中至高

汽車無桿氣缸 RFQ 應包含什麼？

Parker OSP-P 系列規定最高 8 bar 工作壓力、6 bar 下 47 至 3,010 N 推力及最高 6,000 mm 行程（Parker OSP-P 系列，2026 年查閱）。這些型錄限制有用，但供應商不能只用缸徑與行程負責地選軸。

提供足以重現負載案例的資料。「500 mm 行程，50 kg 負載」的簡短 RFQ 遺漏了最常造成問題的變數。

RFQ 欄位	應提供內容	重要性
運動	方向、行程、方向、可用位置、移動與停留時間	建立工作與控制方法
負載	移動質量加治具、工件、線纜、軟管與可變載荷	設定推力、導向負載與能量
負載中心	三軸偏距及草圖	計算俯仰、偏擺與滾轉
外力	製程反力、夾持力、拖鏈、真空管、操作員負載	防止隱藏滑台負載
環境	焊渣、粉塵、流體、溫度、清潔劑、受控區要求	決定密封、屏蔽、材料與認證
停止	內部緩衝、外部緩衝器、硬擋塊、煞車或鎖定	決定能量吸收與故障行為
供氣	動作期間閥端最低壓力、空氣品質、管長與內徑	支援實際推力與時間估算
控制	閥類型、感測器、所需回授、PLC 介面、停止類別	定義自動化架構
安裝	基座平面度、支撐間距、外部導向、浮動接頭	保護對心與密封
壽命目標	每分鐘循環、班次、每年天數、計畫維修間隔	支援耐久與備件規劃
安全狀態	失壓、斷電、急停與重啟行為	驅動煞車、鎖定、卸壓與復機決策

附上尺寸佈局圖，標示滑台參考、負載中心、拖鏈固定點、硬擋塊與維修空間。垂直軸要說明失壓時負載是否可能墜落或漂移；進入防護單元時，風險降低功能應與一般運動控制分開定義。

如何規劃試運轉與維護？

SMC 指示 ML1C 煞車閥應靠近氣缸，因距離過大可能使停止精度變動或滑台突然移動（SMC ML1C 型錄，第 951 頁）。這提醒我們，元件選定後管路配置仍會改變機台行為。

風險評估允許時，以降低速度與壓力開始試運轉。連接量產負載前確認自由運動；檢查安裝面沒有扭曲缸體、外部導向負載沒有卡滯，線纜或軟管不會在任一端把滑台拉向力矩限制。

再驗證實際順序：

• 最快動作時記錄閥與氣缸壓力。
• 以量產載荷量測移動時間與衝擊速度。
• 反覆循環驗證最終基準、感測器狀態與 PLC 逾時。
• 測試受控停止、空氣隔離、斷電、急停與重啟。
• 確認儲存氣動能量按安全設計要求釋放或保留。
• 經代表性量產暴露後檢查屏蔽與碎屑路徑。

維護頻率應來自所選產品手冊與實測工作條件。公里、循環或緩衝器更換額定只適用其指定條件。溫度、污染、衝擊能量、潤滑、側向負載、壓力品質與安裝誤差都可能縮短間隔。

應提供密封帶檢查、導向清潔、感測器調整、緩衝調整與緩衝器更換空間。建立移動時間、停止行為、洩漏與滑台間隙基準，以趨勢監測變化，不要等到產線停機。

型號手冊設定限制後，可用無桿氣缸預防維護檢查表安排檢查。

汽車製造優勢來自更符合需求的運動軸

Parker OSP-P 系列結合八種缸徑、最高 6,000 mm 標準行程及模組化導向、煞車、閥與潔淨室選項（Parker OSP-P 系列，2026 年查閱）。這項廣度解釋汽車應用機會，但結果仍取決於選擇符合工作內容的配置，而不是符合產業標籤。

無桿氣缸最適合緊湊點到點移載，且滑台配置能解決真實空間問題。它可用於受保護車身區輔助動作、一般總裝呈送、測試治具與特定潔淨相容移載。直接暴露焊渣、未驗證潔淨室主張、高路徑精度、大量可編程位置或未受控偏心負載時，優勢較弱。

實際回報不是通用占地百分比或循環時間主張，而是機台尺寸、力矩、停止能量、控制、環境與故障行為都已按現行型錄資料檢查，再於完整工作站驗證。

汽車無桿氣缸常見問題：工程師應問什麼？

Parker 列出 OSP-P 在 6 bar 下最高 3,010 N 推力，SMC ML1C 選型方法則要求組合質量與力矩負載比不超過 1（Parker OSP-P 系列；SMC ML1C 型錄，2026 年查閱）。以下 FAQ 把型錄原則轉成實用篩選問題。

無桿氣缸適合直接暴露於焊渣嗎？

預設不適合。SMC 明確警告 ML1C 不得暴露於焊渣、粉塵、切屑或切削液。無桿氣缸可支援焊接附近受保護的輔助動作，但所選型號、屏蔽、安裝方向、碎屑路徑與維修空間都必須按實際環境核准。

無桿氣缸能精確定位汽車零件嗎？

它可重複受控動作，但製程精度取決於完整機械與控制鏈。SMC 表示 ML1C 行程平行度不保證。關鍵組裝位置使用機械基準、計算結構撓曲與導向間隙，並在量產負載、速度、壓力與溫度下於零件位置驗證重複性。

潔淨系列無桿氣缸能保證 ISO 潔淨室等級嗎？

不能。ISO 14644-1 對房間與區域空氣潔淨度分類，ISO 14644-14:2026 則處理設備適用性評估。潔淨系列氣缸只是元件；導向、緊固件、潤滑劑、管路、排氣、線纜、負載、清潔方法、速度與工作循環都要按安裝軸評估。

工程師如何選擇機械耦合或磁耦合設計？

依負載與環境選擇。機械耦合型直接連接活塞與滑台，但外露密封帶介面需要防護；磁耦合型保持壓力管無開槽，但推力或干擾過大時耦合可能分離。兩者都需型號專屬導向與力矩檢查。

汽車團隊何時應改選電動軸？

工作站需要大量可編程位置、協調運動、連續力或速度控制、配方變更或製程路徑精度時選電動運動。Parker 主要把 OSP-P 用於點到點及簡單移載；基本氣動無桿氣缸最適合由擋塊或治具建立重要量產基準的工作。

資料來源與技術參考

• Parker OSP-P 無桿氣缸系列：缸徑範圍、推力、行程、壓力、模組化選項與預定運動類型。
• SMC ML1C 帶煞車機械接合無桿氣缸：力矩選型、迴路註記、對心、環境與平行度注意事項。
• SMC 12-CY3 潔淨系列磁耦合無桿氣缸：潔淨系列標示、導向配置與缸徑範圍。
• ISO 14644-1:2015：依空氣中粒子濃度分類空氣潔淨度。
• ISO 14644-14:2026：空氣中粒子潔淨度的設備適用性評估方法。
