可避免 95% 生產故障的 7 項關鍵氣動治具選型因素

氣動治具選型應從受力路徑開始，而不是從氣缸缸徑或型錄上的夾持力標題開始。合適的治具必須在預期最低使用點壓力下，把工件固定在已定義的定位件上；在循環時間限制內完成動作；提供可驗證的夾緊狀態；並在失去氣源或控制電源時轉入經評估的狀態。沒有任何標準能證明七項檢查恰好可避免 95% 的治具故障。應把 95% 視為消除最關鍵規格缺口的實務目標，而不是通用故障率統計。ISO 4414 要求氣動機械設計考慮安裝、調整、操作、維護、可靠度、能源效率及環境，因此只用一個夾持力數值選型並不完整（ISO 4414，2010）。在反覆進行的應用審查中，我們發現，只要詢問「哪一份圖面、壓力曲線或故障測試證明這項要求」，就能迅速揭露薄弱規格。

重點摘要

評定完整夾持機構，而不只是氣缸。

把加工力導入定位件與支撐件。

在最低生產壓力下驗證夾持力。

選擇閥件前先定義安全狀態。

在機械上證明壓力、位置、時序及換線性能。

XHT 角型氣動肘節夾，顯示致動器、樞軸及夾臂

肘節夾透過持續變化的連桿角度轉換氣缸推力。因此，最終工件夾持力取決於壓力、夾臂幾何、機構效率、接觸位置及製造商額定值。

氣動治具選型的七項因素是什麼？

某份 SMC 小型動力夾型錄指出，32 mm 型號搭配 50 mm 夾臂時，在 0.5 MPa 下可提供 1,100 N；另一種配置在 0.6 MPa 下則額定為 200 N（SMC 動力夾氣缸型錄，查閱於 2026 年）。這項差異顯示，治具選型必須保留型號、幾何及測試條件。

七項因素構成一條完整驗收鏈：

因素	工程問題	放行前必要證據
1. 所需保持力	哪一項負載會讓工件抬起、滑動或旋轉？	自由體圖、最不利製程負載、核准裕度
2. 有效壓力	實際循環中有多少壓力到達致動器？	使用點最低壓力與流量紀錄
3. 行程與受力路徑	夾具能否在不彎曲工件下讓它貼合？	工件公差堆疊、接觸行程、支撐配置
4. 失能行為	氣源或電源消失時會發生什麼？	風險評估、迴路狀態表、隔離方法
5. 狀態驗證	控制器能否區分開啟、夾緊及異常狀態？	感測器範圍、壓力限制、順序邏輯
6. 工作頻率與環境	速度、溫度、切屑、冷卻液及維護空間是否始終在限制內？	確切型錄限制與生產試驗
7. 快換介面	治具能否在不失去基準或接錯服務管線下更換？	介面圖、重複性測試、防錯檢查表

各項因素彼此相連。壓力無法修正不良支撐配置；位置開關不能證明夾持力；快換板也無法克服定位介面上的切屑。每一道關卡都需要驗收標準與測試方法。

夾具的工作是讓工件持續貼合定位件。若治具要求夾臂獨自承受主要加工負載，就更難選定尺寸，也更容易受壓力下降影響。

因素 1：治具實際需要多少保持力？

Carr Lane 的計算範例把算出的 1,290 lbf 需求加倍為 2,580 lbf，但明確把 2:1 裕度視為應用指引，而非通用規則（Carr Lane 定位與夾持原則，查閱於 2026 年）。裕度取決於負載不確定性、滑動後果及驗證方法。

先繪製自由體圖，涵蓋製程力、加速度、重力、頂出力、軟管反力及偏置力矩。把會讓工件貼合的負載，與會使其抬起、滑動或旋轉的負載分開。

氣缸推力是致動器在任何外部連桿之前的直接軸向輸出：

F_{\mathrm{cyl}} = P_{\mathrm{eff}} \cdot A \cdot \eta_p

其中， $F_{\mathrm{cyl}}$ 是以牛頓表示的氣缸推力， $P_{\mathrm{eff}}$ 是作用於活塞兩側的實測有效壓力，單位為帕斯卡； $A$ 是以平方公尺表示的有效活塞面積； $\eta_p$ 則用於計入密封摩擦及其他氣缸損失。製造商有提供推力資料時，應直接採用，不要自行假設 $\eta_p$ 。

連桿機構會把推力轉成接觸力：

F_{\mathrm{clamp}} = F_{\mathrm{cyl}} \cdot M(\theta,L) \cdot \eta_m

其中， $M(\theta,L)$ 是連桿角度 $\theta$ 與夾臂幾何 $L$ 下的機構比， $\eta_m$ 則涵蓋接點摩擦與柔順性。肘節行程中的比率會持續改變，因此只看氣缸推力不能證明最終夾持力。治具夾持力是在已聲明壓力、幾何、連桿角度及摩擦條件下，由接觸墊實際施加的力。

夾臂長度也會形成力矩：

M_{\mathrm{load}} = F_{\mathrm{process}} \cdot l

$M_{\mathrm{load}}$ 是施加的力矩， $F_{\mathrm{process}}$ 是作用於偏距 $l$ 的製程力分量；結果必須保持在夾具、樞軸、安裝及治具額定範圍內。例如，SMC 對某一 CKZT 版本指出，排出工作空氣後的最大保持力矩為 75 N·m，但也警告這不是正常使用的允許力矩（SMC CKZT 型錄，查閱於 2026 年）。

工具氣壓缸選型缸出力計算器先依缸徑、活塞桿直徑、工作壓力、摩擦餘量及安全係數估算氣缸直接推力，再套用夾持機構比與夾臂幾何。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具

看似夾持力不足時，最經濟的改善往往是重新設計受力路徑。把支撐件移到接觸點下方，或把製程負載導入實心定位件，可降低致動器必須抵抗的力。氣動缸推力係數指南涵蓋致動器端，治具圖面仍必須完成機械平衡。

因素 2：生產期間有多少壓力到達夾具？

SMC 對某一 C(L)KQG32 定位銷夾配置列出的最低工作壓力為 0.1 MPa、最高為 0.7 MPa，配備鎖定機構的版本則有不同限制（SMC C(L)KQG32 型錄，查閱於 2026 年）。這些界線說明為何主管壓力不能取代使用點資料。

在要求最高的循環步驟中量測治具端壓力。記錄同時用氣、過濾器負載、調壓閥壓降、管路損失及命令流量下的最低穩定值。待機壓力表讀值會漏掉動態損失。

檢查四種壓力狀態：

所有日常用氣設備同時運作的正常生產。
工廠允許的最低供氣條件。
長時間停機或管路排氣後啟動。
多個夾具同時動作時的壓力。

壓力裕度應對照確切夾具曲線評估。DESTACO 82L-3E 型錄繪出 3、4 及 5 bar 下不同的夾持力，並以 6 bar、開啟或關閉時間一秒為標示資料條件（DESTACO 82L-3E 型錄，查閱於 2026 年）。不能把 6 bar 的力額定值直接套用到 4 bar。

試運轉前可使用壓縮空氣壓降計算器初步檢查管長與流量，再於機械上確認所選管路、接頭、閥件及消音器。壓力波動與致動器一致性的相關文章說明為何調壓閥設定本身不能定義可用推力。

因素 3：行程、公差與支撐幾何能否共同運作？

SMC C(L)KQG32 範例把 12.5 mm 氣缸行程與 10 mm 夾持行程結合，並說明動作開始後可能需要約 0.3 秒才能建立夾持力（SMC C(L)KQG32 型錄，查閱於 2026 年）。因此，治具行程與推力建立時間是兩個獨立的驗收變數。

把最薄與最厚工件，連同定位件磨耗、接觸墊磨耗、安裝公差及預期碎屑一起納入公差堆疊。確認每一個有效工件都進入額定夾持區域。若氣缸在接觸墊碰到工件前就到底，它可能回報位置卻沒有保持力。

Carr Lane 說明以六個定位件建立必要基準的 3-2-1 定位配置，而夾具負責限制最後一個方向（Carr Lane，查閱於 2026 年）。實際配置可變，但原則穩定：定位件定義位置，支撐件防止變形，夾具維持接觸。

把夾具放在支撐件上方或工件結構強固處。夾具若作用於無支撐薄壁，即使所有感測器都回報循環成功，工件仍可能彎曲。接觸墊形狀、材料及接觸面積應控制壓痕與局部壓力。SMC 明確警告夾持力過大可能損壞工件，因此更大的力不一定更安全。

實用驗收測試採用三種主樣條件：最小材料工件、最大材料工件，以及定位介面的受控污染挑戰。記錄每一種條件的最終位置、壓力、循環時間及工件變形，可揭露標稱樣品無法顯示的公差故障。

因素 4：失去氣源或電源時會發生什麼？

OSHA 29 CFR 1910.147 把氣動能量列為危險能量，並要求在涵蓋的維修作業前釋放、斷開、限制或以其他方式使儲存與殘留能量安全（OSHA 上鎖／掛牌應用指南，查閱於 2026 年）。方向閥的中位機能不能取代能源控制程序。

為每一個可預見事件定義必要狀態：

事件	必須回答的設計問題
供氣壓力緩慢下降	壓力降至多少時，工件會移動或夾具會解鎖？
供氣管破裂	負載會以機械方式保持、轉入安全狀態，還是需要外部支撐？
電磁閥電源消失	閥進入哪一種狀態？該狀態對製程是否安全？
發生緊急停止	安全功能要求排出、保留還是分區處理壓力？
開始維護	如何隔離並驗證供氣與殘留壓力？
重新啟動	檢查工件與防護裝置前，治具是否可能動作？

彈簧鎖或過中心肘節可保持狀態，但發布的保持值必須審慎解讀。SMC CLK2 鎖採用彈簧鎖定，並把鎖定保持值列為最大靜態負載；CKZT 範例同樣區分排氣後保持力矩與正常允許負載。兩項額定值都不能證明完整治具對人員安全。

機械防護是另一項獨立要求。OSHA 要求氣動壓床對操作點與夾點危害設置防護（OSHA 氣動壓床，查閱於 2026 年）。如果夾具參與安全相關控制功能，應使用機械風險評估及適用功能安全標準驗證架構。ISO 13849 氣動安全迴路指南提供控制系統脈絡。

因素 5：控制器能否驗證實際治具狀態？

某個 SCHUNK 氣動感測夾持系列透過 IO-Link 回報夾爪位置及兩側氣室壓力；其快換模組則能區分開啟、已夾住定位銷及未夾到定位銷而閉合（SCHUNK 感測夾持座，查閱於 2026 年）。這是三種不同狀態，不是一個籠統的「夾緊完成」位元。

按需要偵測的故障選擇感測器：

開啟位置：確認裝料與刀具所需間隙。
夾緊位置：確認行程進入經驗證範圍。
壓力：確認致動器已接收到最低允許壓力。
工件存在：避免夾具在空工作站完成動作。
托盤存在：區分真實介面與未安裝工具但已閉合的機構。
循環逾時：偵測緩慢行程、阻礙、流量限制或訊號缺失。

位置加壓力比任何單一訊號更可靠，但除非治具內建已校正的力感測器，仍不會直接量測工件保持力。以最小與最大工件條件設定感測器範圍；若訊號以不可能的順序抵達，應讓循環報錯。

不要把磁簧開關安裝在整個感測範圍同時涵蓋可接受與不可接受機械條件的位置。記錄開關位置、遲滯、安裝公差及電纜防護。快換工具應對服務接頭編碼或使用機械防錯，避免正確安裝位置接上錯誤的氣動迴路。

因素 6：工作頻率與環境是否保持在型錄限制內？

SMC C(L)KQG32 範例規定夾持速度為 50 至 150 mm/s，環境與流體範圍為 -10 至 60°C 且不得結冰（SMC C(L)KQG32 型錄，查閱於 2026 年）。這些是特定型號限制，不是所有氣動治具的通用範圍。

記錄每小時循環數、工具質量、夾臂重心、開啟角度及動作時間。即使靜態推力足夠，過大的夾臂重量或速度仍會提高接點與止擋負載。DESTACO 警告夾臂重量會影響循環壽命，因此自製夾臂必須對照確切系列審查。

環境問題應列入選型表：

切屑是否會堆積在夾臂後方或定位件上？
冷卻液是否會侵蝕密封、接觸墊、電纜或塗層？
沖洗壓力是否直接對準排氣口或軸承？
冷凝水是否會在最低溫度下結冰？
現場是否有焊接飛濺？
維護人員是否能接近樞軸、感測器、調壓閥及手動釋放裝置？

使用製造商的檢查觸發條件，不要自行發明固定日曆週期。追蹤循環次數、污染、速度、壓力、感測器漂移、洩漏、接觸墊磨耗及樞軸間隙。振動方面，應比較實測固有模態與激振頻譜；固有頻率指南涵蓋該分析。

因素 7：快換介面能否保持位置與服務連接？

SCHUNK 對某一 NSE3 138 氣動模組發布小於 0.005 mm 的重複精度、8 kN 下拉力及 6 bar 解鎖壓力（SCHUNK NSE3 138，查閱於 2026 年）。這些數值只描述該模組，不能套用到所有零點定位或球鎖系統。

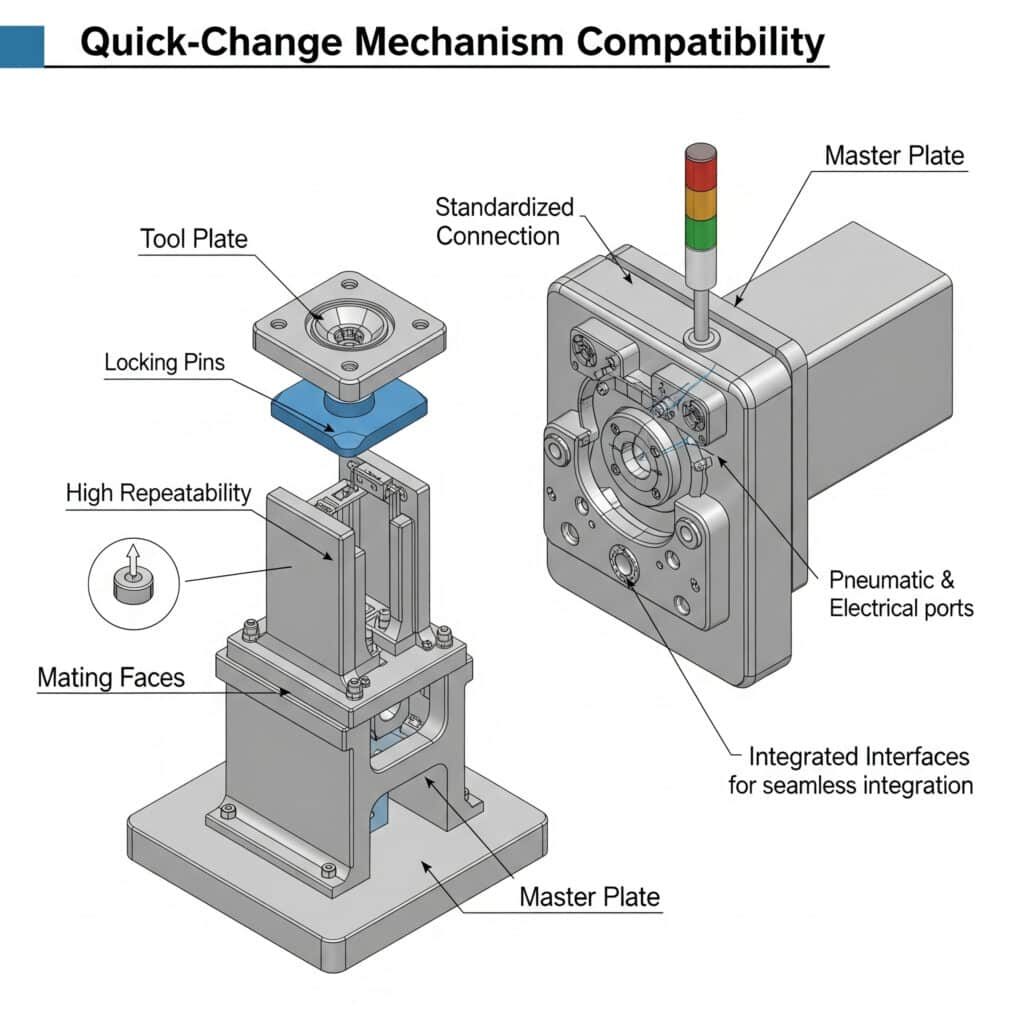

快換治具介面分解圖，顯示工具板、基座板、定位特徵及服務接頭

快換驗收必須涵蓋定位特徵、下拉保持、氣動與電氣服務、污染管制，以及確認已安裝正確工具的方法。

檢查完整介面，而不是只看品牌名稱：

主定位與次定位特徵。
最不利傾覆力矩下的下拉或保持能力。
平面度、安裝扭矩及底座剛性。
切屑隔離與清潔方法。
空氣、真空、電氣及資料接頭。
托盤身分與錯誤工具防止機制。
實際污染換線後的重複性。

Carr Lane 為 Carr Lock 系統標示 ±0.0005 inch 的夾持重複性，但某一 16 x 20 板件頁面指出，公差累積後的 x-y 重複性為 ±0.0028 inch（Carr Lock 治具板，查閱於 2026 年）。治具重複性是指定特徵在已聲明安裝、負載、溫度、清潔及測試條件下的實測變異，不是元件標題數值。

快換治具應以拆卸與重新安裝研究進行資格驗證，而不是不移動板件就反覆量測。納入介面清潔、服務重新連接、操作人員變異及熱狀態。一次謹慎實驗室安裝後取得的量規結果，不能代表生產換線。

只有七道關卡都在量產所定義的相同最不利工件、壓力、負載、循環及環境條件下通過，才能放行治具。

放行前應如何驗證治具？

ISO 12100 涵蓋機械全生命週期的危害辨識、風險估計、風險評價及風險降低（ISO 12100，2010）。應把它與書面治具驗收測試一起使用；報價或一次成功空循環都不是量產證據。

採用受控測試順序：

驗證型號代碼、圖面、夾臂幾何、緊固件、接觸墊及服務接頭。
測試最小與最大工件條件。
施加最不利且合理的製程負載與偏距。
在允許的最低生產壓力下運轉。
讓機械其他位置同時產生氣動需求。
記錄夾緊位置、使用點壓力、循環時間及工件變形。
注入工件缺失、阻礙、低壓、感測器及斷電故障。
透過多次實際換線拆卸並重裝快換工具。
在切屑、冷卻液及計畫清潔方法後檢查介面。
核准限制、反應邏輯、維護觸發條件及隔離指示。

任何測試失敗都應停止驗收，並找出控制界線。推力不足時，分別檢查壓力、致動器面積、夾臂幾何及摩擦；位置變異時，則分開工件公差、污染、柔順性及感測器範圍誤差。

採購時，應把這些界線寫入 RFQ。客製氣動缸 RFQ 指南列出供應商需要的負載、壓力、行程、環境、安裝、感測及文件資料。若工廠正減少備品型號，應把治具決定連結至氣缸標準化策略，但不要勉強讓一種型號承擔不相容的應用。

Siyu Wang 為倍拓氣動編寫本應用選型指南。若需審查治具，請透過聯絡頁面提供製程力估算、工件公差範圍、定位與支撐圖、最低使用點壓力、循環目標、環境暴露、所需失能狀態及驗收測試限制。

氣動治具選型常見問題

SMC 對某一 C(L)KQG32 配置公布 10 mm 夾持行程、50 至 150 mm/s 速度範圍及 0.1 MPa 最低壓力（SMC，查閱於 2026 年）。這三項數值回答不同問題，因此治具選型不能簡化成缸徑或標稱夾持力。

氣缸推力可以直接當作氣動治具夾持力嗎？

不能直接使用。氣缸推力是壓力乘以有效活塞面積並扣除摩擦餘量；肘節、凸輪、楔塊或連桿會依角度、臂長、接點損失及接觸位置改變推力。應使用製造商針對確切機構提供的夾持力曲線，並在最不利負載下驗證完整治具。

失去氣壓時，夾具是否應繼續夾住工件？

只有機械風險評估要求這種行為，且所選機構具備相應額定能力時才應如此。彈簧鎖或過中心肘節可能保持靜態狀態，但型錄保持負載不會自動成為人員安全額定值。防護、隔離、殘留能量釋放、重啟行為及負載支撐必須分開定義。

夾緊位置開關能證明夾持力足夠嗎？

不能。位置開關只確認目標進入感測範圍。應同時檢查最低壓力、工件存在、順序時序及故障邏輯；即使如此，這些訊號仍是推斷而非直接量測夾持力。試運轉時應使用獲接受的工件極限、製程負載、使用點壓力及機構幾何驗證保持能力。

應如何規定氣動治具重複性？

應規定量測特徵、座標方向、基準、負載狀態、溫度、拆卸重裝循環次數、清潔方法、儀器不確定度及驗收限值。除非測試定義明確包含，元件公布的重複性不包括治具板公差、安裝誤差、工件定位、污染或感測器變異。

氣動治具 RFQ 應包含哪些資料？

應包含製程力大小與方向、工件圖面與公差範圍、定位與支撐配置、所需夾持行程、最低動態壓力、循環時間、環境、夾臂幾何、失能狀態、防護假設、感測器、服務介面、快換要求、維護空間、文件及量產驗收測試。
