氣壓波動如何破壞致動器性能一致性與生產品質？

Q: 壓力波動會改變氣缸定位精度嗎？

壓力波動可能改變到位時間、就位力、超越量及穩定行為，但不存在通用的每 bar 幾毫米規則。應在失敗週期中同步記錄壓力與位置或位移，再於相同負載下比較良品與不良品。

Q: 使用更大的儲氣桶一定是最佳解法嗎？

不是。只有當可用壓力範圍、容積、位置及連接方式都能支援用氣事件時，儲氣設備才能協助間歇需求。堵塞濾芯或尺寸不足的閥仍然會是限制點。

Q: 故障排查時，壓力感測器應安裝在哪裡？

先從調壓閥入口與出口開始；若懷疑下游路徑，再加測相關氣缸工作連接口。每條曲線都應與閥指令、致動器位置及品質結果同步。

當工作過程中的可用壓力低於致動器所需的力量、流量或緩衝條件時，氣壓波動就會破壞生產一致性。其後果並沒有一個通用百分比；根據最先消失的是哪一項餘量，可能表現為夾持力不足、插入延遲、工件掉落、衝擊不一致或行程時間變長。

因此，真正有用的問題不是「主管路壓力有沒有波動？」，而是「製造出不良品時，致動器實際承受了多少壓力？」靜態壓力表無法回答這個問題。與機器週期同步的曲線，才能把壓力事件與閥指令、氣缸运動、製程力及檢驗結果連結起來。

重點摘要

CAGI 將流動阻力、需求變化及壓縮機容量控制列為三大壓力波動來源。

對 63 mm 氣缸而言，Festo 型錄在 5 bar 與 6 bar 間的推力相差 280 N。

壓力限值應依實測力量與時序餘量設定，而不是套用通用的 bar 容差。

若要了解壓力波與管路共振的完整物理機制，請參閱氣動壓力波動指南。本文聚焦在生產工位：如何把變動的壓力曲線轉換成力量餘量決策，以及可供稽核的品質驗收測試。

實際到達致動器的是哪一種壓力訊號？

CAGI 指出，壓縮空氣壓力波動主要來自三方面：阻力造成的壓降、空氣需求變化，以及壓縮機的容量控制方式。這些因素可能同時發生，因此儲氣桶壓力表穩定，並不能證明工作期間致動器連接口的壓力也穩定（CAGI 系統設計，2021）。

致動器動態壓力是生產事件中在工作連接口測得、會隨時間改變的壓力，而不是調壓閥的靜態設定值。必須記錄量測位置、量測時點及機器當時的動作。以下五種數值不能互相替代：

壓縮機排氣壓力，反映整機組的控制行為。
儲氣桶或主管路壓力，顯示全廠供氣的反應。
調壓閥入口壓力，顯示機器上游可用的壓力。
調壓閥出口或閥入口壓力，可揭露流動時的調壓閥壓力下垂。
氣缸工作連接口壓力，包含閥、接頭、管路、流量控制與排氣造成的影響。

靜態讀值適合用來設定系統，卻不足以證明快速故障的成因。若缺陷發生在 200 ms 的夾持或插入期間，每班才由操作員讀取一次的壓力表，無法顯示這個時間窗內出現的最低壓力、恢復時間或振盪。

壓力擺動會如何改變氣缸可用推力？

Festo 的操作資料顯示，63 mm 氣缸在 5 bar 時為 1,400 N，在 6 bar 時為 1,680 N，型錄推力相差 280 N。這個例子說明，活塞面積越大，同樣的壓力變化所造成的力量差異也越大（Festo 一般操作條件，2022）。

雙動氣缸伸出並對抗負載時，應同時計算活塞兩側：

F_{\mathrm{net,extend}} = P_{\mathrm{cap}} A_{\mathrm{cap}} - P_{\mathrm{rod}} A_{\mathrm{annulus}} - F_{\mathrm{friction}}

式中的無桿側與有桿側壓力，是在兩個氣缸連接口量到的動態壓力。Parker 提醒，單桿氣缸的無桿側面積與環形面積並不相等，因此用完整活塞面積乘以單一壓差並不正確（Parker 氣缸設計指南，2024）。

若在無桿側壓力短暫變化期間，有桿側壓力與摩擦力大致不變，無桿側力量項的理想變化為：

\Delta F_{\mathrm{cap}} = A_{\mathrm{cap}} \cdot \Delta P_{\mathrm{cap}}

下表將這個關係轉換為工程初步檢查值。計算採用活塞面積以及 1 bar = 0.1 N/mm²。表中數值是理想的無桿側力量項變化，不代表保證的淨輸出力。

氣缸缸徑	0.1 bar 時的力量項變化	0.3 bar 時	0.5 bar 時
32 mm	8.0 N	24.1 N	40.2 N
40 mm	12.6 N	37.7 N	62.8 N
50 mm	19.6 N	58.9 N	98.2 N
63 mm	31.2 N	93.5 N	155.9 N
80 mm	50.3 N	150.8 N	251.3 N
100 mm	78.5 N	235.6 N	392.7 N

這項計算不能直接證明缺陷，而是用來判斷壓力事件是否大到足以威脅已知的製程餘量。可使用氣缸推力計算器比較實測的高、低壓力，再扣除有桿側背壓、摩擦、工裝損失及所需負載。

工具氣壓缸選型缸出力計算器設定生產驗收範圍前，請先比較實測最高與最低工作壓力下的氣缸推力。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具

為什麼氣缸尚未停止，品質問題就已經出現？

Parker 的計算範例得到無桿側 4,750 lbf、有桿側反向力 1,000 lbf，以及 3,750 lbf 的淨力。這 1,000 lbf 反向力說明，即使氣缸仍能完成行程，也可能已失去足夠製程餘量，因而無法穩定完成就位、夾持、壓合或緩衝（Parker，2024）。

一條氣動軸通常有多個臨界點。最低壓力或許仍能讓無負載機構移動，卻未必能完成生產任務。因此，品質失效時的壓力往往高於機構完全停止時的壓力。

應用	最先受威脅的餘量	可能的生產症狀	應記錄的證據
夾具或治具	保持力	加工或檢驗時工件位移	保持期間的連接口壓力、夾持確認、工件位移
夾爪	摩擦夾持力	掉落、滑移，或過度補償造成表面損傷	夾持壓力、工件質量、加速度、爪口狀態
壓合或插入	可用淨力	未完全就位或插入深度不一致	壓力、位移、製程力、最終檢驗
快速移載軸	流量與加速度	到位延遲或週期時間不一致	閥指令、位置曲線、連接口壓力
緩衝氣缸	減速餘量	硬碰撞或終點衝擊不一致	進入緩衝前的速度、無桿側與有桿側壓力、衝擊特徵

壓力本身不能決定定位精度。硬式機械止擋所決定的最終幾何位置，與中途氣壓平衡或閉迴路伺服軸不同。不要宣稱每變化 1 bar 就會固定產生多少毫米誤差；應量測實際機構及對應的品質特性。

更換硬體前，先區分五種壓力問題

ISO 6953-2:2024 將氣動調壓閥與過濾調壓閥的測試方式，以及主要特性的呈現方法標準化。這套架構很重要，因為設定壓力、正向流量行為、洩壓行為與遲滯分別代表不同的故障特徵；只用「不穩定」一詞無法找出責任機制（ISO 6953-2，2024）。

壓力行為	曲線顯示內容	常見解讀	不應誤判為
靜態設定值錯誤	數值穩定，但持續偏高或偏低	調整、基準或組態錯誤	壓力波動
穩態流動壓降	兩點間壓差隨流量增加	限制或元件尺寸不足	長期漂移
瞬間下陷	需求發生時出現短暫局部最低壓力	儲氣、流量能力或同時用氣問題	永久性的低壓設定
追逐或振盪	壓力反覆在目標值上下變動	控制互相影響、調壓閥動態或壓縮機排序	未經證實就認定為隨機量測雜訊
漂移或爬升	相近條件下輸出逐漸改變	調壓閥、基準、污染、溫度或磨耗調查	毫秒級用氣事件

另篇調壓閥漂移指南說明設定值逐漸移動的問題；壓降故障排查指南則處理流動時兩個量測點間的壓力損失。更換元件前，務必先把這些診斷分開。

應如何擷取壓力與品質事件？

SMC ISE20 文件提供 1.5 ms 以下至 5,000 ms 的反應設定，也說明防震顫延遲可能把暫時供壓下降平均掉。這項規格證明感測器組態會改變控制系統可觀察到的內容，因此取樣與濾波必須配合故障持續時間（SMC ISE20，2025）。

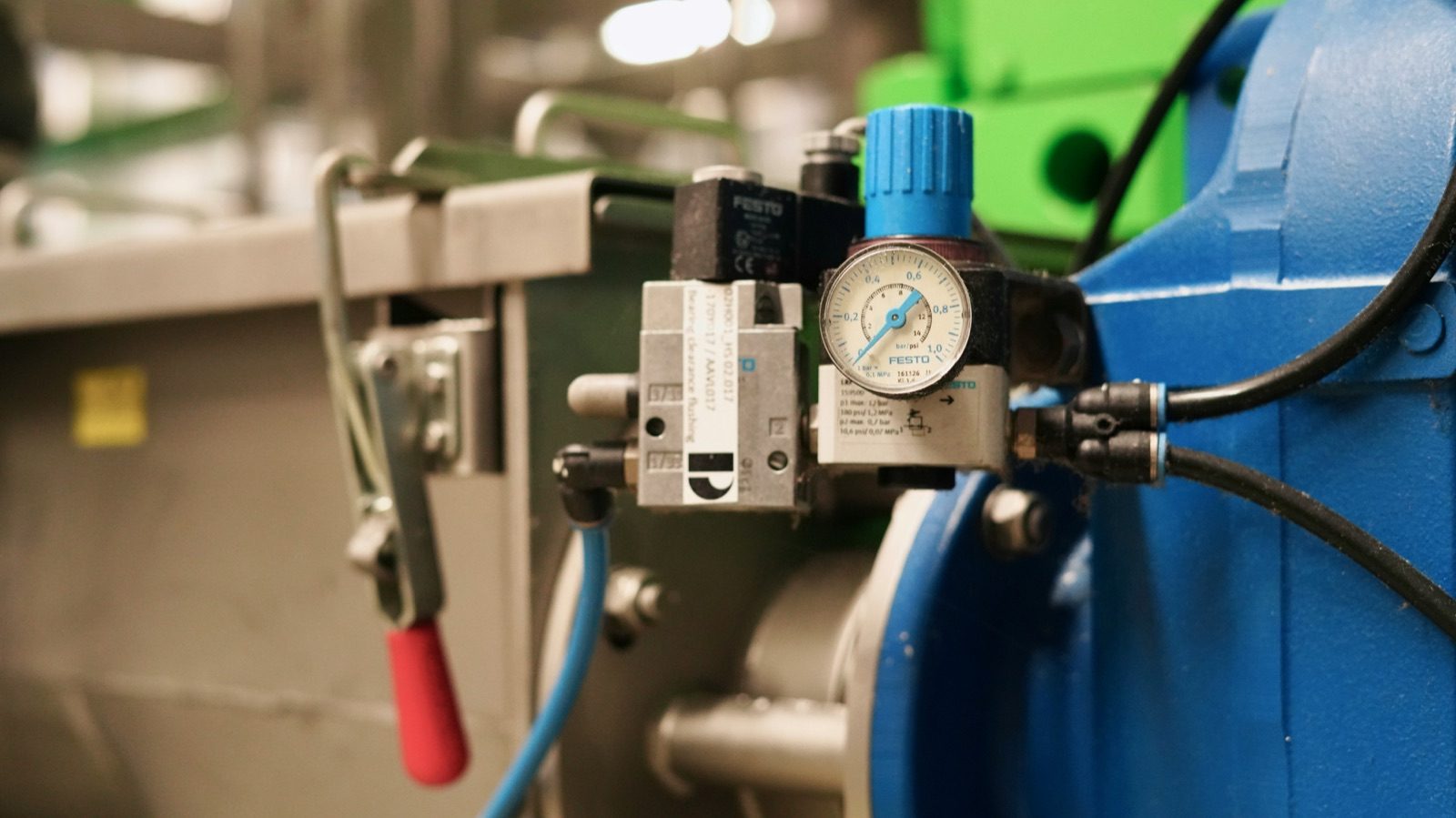

安裝在工業機械上的氣動調壓閥、壓力表、閥與管路 現場壓力表可確認大致設定值，但生產故障通常需要與時間同步的電子曲線。照片：Unsplash 上的 Paréj Richárd。

量測應圍繞發生失敗的品質事件建立：

在同一時間基準上記錄閥指令與致動器位置。
量測調壓閥入口與出口壓力，以區分供氣下陷與調壓閥壓力下垂。
若懷疑閥至致動器之間的路徑，請在相關氣缸連接口增加壓力量測。
擷取製程力、位移、夾持確認或其他直接品質變數。
將檢驗結果或缺陷代碼附加到同一個週期記錄。
在預期的同時用氣組合下，重複記錄良品與不良品週期。

最低壓力不一定是決定性數值，持續時間同樣重要。10 ms 的壓降可能被腔體容積濾除，較長的供壓下陷卻可能讓整個工作行程的壓力下降。套用顯示平滑、防彈跳或移動平均前，先保留原始曲線，以免把真正需要診斷的事件隱藏起來。

依力量餘量設定驗收範圍

Festo 的 63 mm 資料在 5 bar 時為 1,400 N、6 bar 時為 1,680 N；100 mm 資料則由 3,530 N 變為 4,240 N。因此，通用壓力容差無法保護所有缸徑、負載與製程，允許範圍必須依所需力量與實測動態設定（Festo，2022）。

應從工裝所需的最低力量開始，而不是從調壓閥標稱設定值開始。在實測最差無桿側壓力、有桿側背壓、摩擦狀態、負載方向及工裝效率下，計算最低動態淨力，再把力量餘量表示為：

$M_F = (F_{\mathrm{minimum}} - F_{\mathrm{required}}) / F_{\mathrm{required}}$

$M_F$ 的可接受值應由機器風險評估與製程能力計畫決定。依我們的經驗，最實用的第一道檢查，是工作時間窗內最小的同步壓力與力量餘量，而不是調壓閥的靜態設定值。只用來定位工件的治具，與高速搬運易碎產品的夾爪，其後果及驗證方法並不相同。

至少設定三項驗收限值：

工作時間窗內的最低動態壓力或力量。
下一個相依動作開始前的最長恢復時間。
與品質特性相連的最大週期時間或製程輸出偏差。

這種方法可區分工程限值與統計管制界限。管制圖可以顯示製程移動，卻不能證明觀察到的最低力量在機械上安全或足夠。應先建立物理餘量，再用生產資料監控製程是否保持在限值內。

故障特徵如何指出第一個限制點？

CAGI 建議從壓縮機排氣口到使用點的總壓降不超過 10%，配氣主管流速維持在 20 ft/s 以下。這些是系統層級的設計參考，並不是單一關鍵機器支路的自動限值；關鍵支路可能需要更嚴格的局部允許值（CAGI 壓降技術簡報，2022）。

觀察到的特徵	第一項比較	可能的調查方向
多台機器同時壓力下陷	主管路與壓縮機排氣口	壓縮機控制、乾燥機／過濾器壓降、全廠需求、主儲氣設備
單一機器壓力下陷，主管路仍穩定	機器入口與主管路	支管、軟管、隔離閥、快速接頭
調壓閥入口穩定，但出口下陷	調壓閥入口與出口	調壓閥流量特性、濾芯、設定值、尺寸
閥入口穩定，但氣缸連接口下陷	閥入口與工作連接口	閥流道、歧管、接頭、管路、流量控制、排氣背壓
需求結束後壓力振盪	入口與出口的時間曲線	調壓閥或壓縮機控制互相影響、洩壓行為、感測器濾波
壓力穩定，但品質仍變動	壓力與力量／位置結果	負載、摩擦、工裝、對準、密封件、控制時序、檢驗系統

最後一列可以避免常見的時間浪費。因果關聯必須證實，不能憑假設。如果良品與不良品出現相同的壓力曲線，壓力便不太可能是具辨識力的原因，應繼續調查機械、控制或量測系統。

管路容積與閥位置的影響可參閱氣動閥配置指南；氣缸設定壓力與力量檢查可參閱氣缸工作壓力指南。

哪些修正能保護品質，又不必提高全廠壓力？

DOE 提供一項接近 100 psig 的經驗法則：當 30% 至 50% 用氣未經調壓時，排氣壓力每提高 2 psi，總能源使用量可能增加約 1.6% 至 2%。為掩蓋單一薄弱工位而提高整條主管路壓力，可能增加全廠成本，卻沒有消除局部成因（DOE 資料手冊，2003）。

請依以下順序修正實測成因：

恢復堵塞過濾器、損壞軟管、漏氣接頭及其他明顯限制點的正常狀態。
依實測動態壓差，放大壓差最大的支路元件。
根據供應商的正向流量、洩壓、遲滯與動態資料選擇調壓閥，而不是只看連接口尺寸。
若反應時間是限制因素，縮短閥至致動器間的容積。
只有在需求事件與連接路徑確實合理時，才增加局部儲氣設備。
若整個配氣系統同時波動，應調整壓縮機排序或壓力／流量控制。
製程確實需要指令式閉迴路壓力，而不是固定機械設定值時，再使用電子壓力控制。

ISO 10094-2:2021 將電氣比例氣動壓力控制閥的測試方法標準化，有助於比較供應商資料；但它並不保證電子調壓閥能修正管路尺寸不足、上游壓力不夠，或無法通過所需流量的閥流道（ISO 10094-2，2021）。

若短暫間歇負載需要儲氣，應使用實際初始壓力、最低可用壓力、事件持續時間及需求流量計算。儲氣桶尺寸計算器比固定的 gallons-per-CFM 經驗值更適合作為起點；壓縮空氣系統設計指南則說明儲氣與壓縮機控制如何互相影響。

RFQ 與試車記錄

ISO 6953-2:2024 對調壓閥採用標準化測試，ISO 10094-2:2021 對電氣比例氣動壓力控制閥也採用相同原則。因此，RFQ 應要求實際工作點所需的精確測試特性，而不是只寫「高精度」或標稱連接口尺寸（ISO 6953-2，2024；ISO 10094-2，2021）。

記錄群組	必填資訊
生產任務	工件、動作、所需力量、允許時間、品質特性、缺陷代碼
致動器	類型、缸徑、桿徑、行程、安裝方向、負載方向、緩衝、密封件狀態
壓力曲線	感測器型號、範圍、精度、反應／濾波設定、位置、取樣率、時間戳記
空氣路徑	主管路、支管、過濾器、調壓閥、方向閥、歧管、接頭、管內徑與長度、排氣裝置
用氣事件	閥指令、同時用氣裝置、週期率、持續時間、最低壓力與恢復壓力
驗收	最低動態力量／壓力、最長恢復時間、行程時間限值、檢驗結果
變更管制	零件號、調壓閥設定、軟體版本、圖面版本、測試記錄負責人

應在最差但合理的供氣壓力、負載、週期率及同時需求組合下試車。重複足夠的週期，以證明壓力與品質的關係穩定。單次成功行程只能證明機構曾移動一次。

出版者與作者資訊可在關於我們頁面查看；若有應用細節或修正要求，請使用網站的聯絡管道。

壓力波動不會造成一個通用的缺陷率。當最低動態力量、流量或緩衝餘量越過製程要求時，才會形成風險。量測這個交叉點、修正其成因，並保留驗收曲線，讓未來維護能分辨問題復發或不同故障。

氣壓波動常見問題

ISO 6953-2 已於 2024 年更新，而 SMC ISE20 提供 1.5 ms 以下至 5,000 ms 的壓力反應設定。這些參考資料共同說明：在把壓力波動與致動器品質故障連結前，必須明確說明調壓閥特性與感測器時序（ISO，2024；SMC，2025）。

氣動致動器可以接受多少壓力變化？

沒有通用的 bar 容差。應使用仍能提供所需淨力、行程時間、緩衝及製程能力的最低動態壓力。Festo 的 63 mm 資料在 5 bar 與 6 bar 間相差 280 N，顯示缸徑與負載餘量會改變同一壓力變化的後果（Festo，2022）。

壓力波動會改變氣缸定位精度嗎？

壓力波動可能改變到位時間、就位力、超越量及穩定行為，但不存在通用的「每 bar 幾毫米」規則。硬式機械止擋、柔性治具、中途平衡及閉迴路氣動軸的反應各不相同。應在失敗週期中同步記錄壓力與位置或位移，再於相同負載下比較良品與不良品。

壓力波動會損壞氣缸嗎？

不一定。反覆停滯、終點硬碰撞、緩衝不足、負載不穩或超出產品限值運轉，都可能加速磨耗，但單憑壓力曲線不能證明已造成損壞。應檢查氣缸、密封件、導向、緩衝、負載對準及排氣路徑，再與製造商的操作維護說明比對。

使用更大的儲氣桶一定是最佳解法嗎？

不是。CAGI 將流動阻力、需求變化及壓縮機容量控制列為三種波動來源。只有當可用壓力範圍、容積、位置及連接方式都能支援用氣事件時，儲氣設備才能協助間歇需求。即使裝了更大的儲氣桶，堵塞濾芯或尺寸不足的閥仍然是限制點（CAGI，2021）。

故障排查時，壓力感測器應安裝在哪裡？

先從調壓閥入口與出口開始；若懷疑下游路徑，再加測相關氣缸工作連接口。SMC 的可選反應設定由 1.5 ms 以下開始，因此記錄感測器位置時，也必須一併記錄反應時間與濾波設定。每條曲線都應與閥指令、致動器位置及品質結果同步（SMC ISE20，2025）。
