氣動致動器的定義與類型

氣動致動器是將壓縮空氣能量轉換為機械運動的裝置。其輸出可以是直線行程、有限角度旋轉、夾持、夾緊、停止,或其他明確的機器動作。氣缸是氣動致動器的一種類型,並非整個致動器類別的同義詞。

本指南是術語與分類參考,協助工程師和採購人員在討論缸徑、行程、扭矩、爪行程、安裝、感測器或閥流量之前,先確定正確的致動器類別。如需瞭解運作原理與詳細選型,請參閱更完整的氣動致動器運作原理指南。

重點摘要

  • SMC 將氣動致動器分為 7 個實用類別,不僅是直線、旋轉和無桿三種類型。
  • ISO 15552 適用於可拆式安裝氣缸,缸徑範圍為 32-320 mm,最大額定壓力為 1,000 kPa。
  • 先選定運動形式與負載路徑;待壓力、速度、控制和環境條件明確後,再進行特定致動器的尺寸選型。
氣缸呈現了氣壓轉換為直線運動的基本原理,但氣缸只是氣動致動器的一個類別。

什麼是氣動致動器?

Festo 將氣缸描述為以壓縮空氣驅動運動的元件,並公布具代表性的氣缸速度範圍:10 mm/s 至 3 m/s(Festo,2026 年查閱)。因此,氣動致動器是依其能量輸入與機械輸出來定義,而非由單一外形或速度等級決定。

壓縮空氣進入一個或多個工作腔室。壓力作用於活塞、葉片、膜片、齒條或類似元件,再由機構將該作用力傳遞到活塞桿、滑台、軸、夾爪或夾緊臂。方向控制閥決定哪個腔室進氣、哪個腔室排氣。

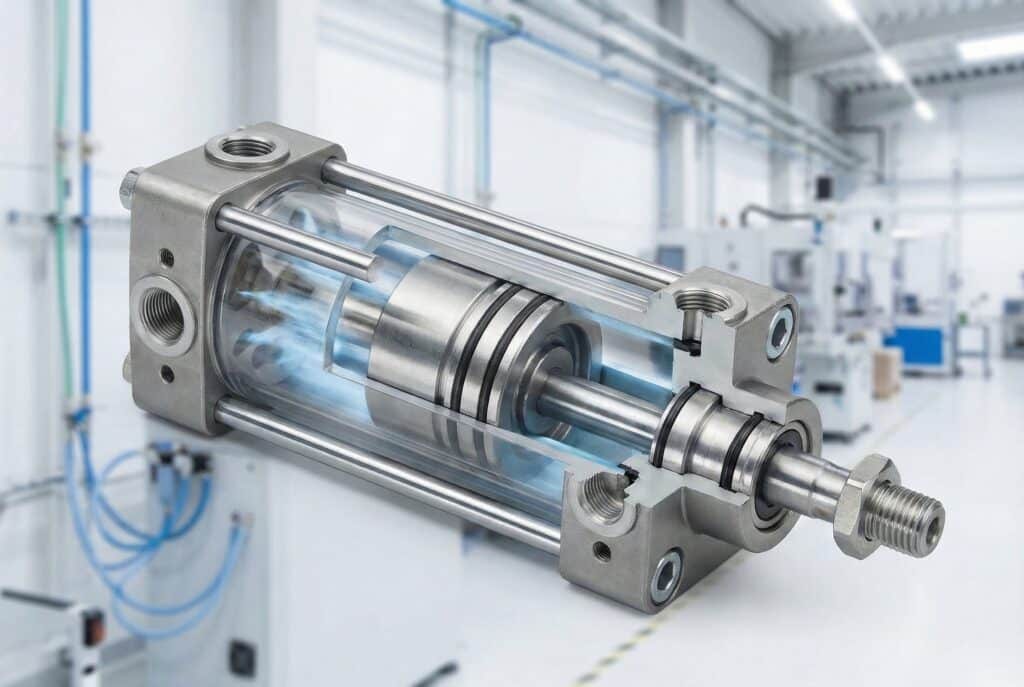

氣動致動器剖面圖,顯示活塞、氣缸腔室、接口與輸出桿

直線氣缸剖面圖呈現一種氣動致動器機構:壓力作用於活塞,活塞桿再將產生的運動傳遞至機器。

以下三個相關術語應明確區分:

術語實務意義範例
致動器將輸入能量轉換為機械動作的裝置氣動夾爪、旋轉致動器、氣缸
氣動驅動裝置以空氣驅動的運動裝置或驅動組件之廣義工程術語由氣缸、軸承、感測器和緩衝機構組成的導向驅動裝置
氣缸利用壓力腔室以及活塞、膜片或波紋管產生運動的致動器有桿氣缸、無桿氣缸、止擋氣缸

控制氣流方向的閥通常是控制元件,而不是機器的運動致動器。製程閥組件容易造成混淆,因為其中的氣動單元也稱為閥致動器。應同時說明兩個元件:電磁閥負責控制空氣,而氣動致動器則帶動製程閥的閥桿或轉軸。

如需更聚焦地瞭解這項上下位關係,請參閱所有氣缸是否都屬於致動器

氣動致動器有哪些主要類型?

SMC 將氣動致動器產品分為 7 個類別:直線、導向、夾爪、旋轉、無桿、夾緊和特殊用途致動器(SMC USA,2026 年查閱)。相較於只列出三種類型,這套分類更實用,因為它能區分輸出運動,以及支撐或接觸負載的機構。

七大氣動致動器類別 垂直分類圖,呈現直線、導向、無桿、旋轉、夾爪、夾緊及特殊用途氣動致動器類別與其主要機器動作。 氣動致動器 將壓縮空氣轉換為機械動作 直線 活塞桿伸出或縮回 推、拉、升降、推出 導向 直線運動加導向 承受額定範圍內的側向負載 無桿 滑台沿本體移動 緊湊型長行程 旋轉 有限角度軸運動 旋轉、分度、翻轉 夾爪 夾爪張開或閉合 夾持並移送零件 夾緊 工件夾持機構 固定零件或治具 特殊用途 止擋、波紋管、膜片、多位置 依應用而定的運動或力傳遞路徑 先依輸出分類 再檢查負載路徑、壓力、速度、控制、安裝、環境與失效狀態。
資料來源:SMC 目前的氣動致動器產品分類。本圖先區分七個實用類別,再進入特定型號的尺寸選型。

這些類別在結構上可能互有重疊。導向滑台內部可能裝有傳統活塞式氣缸;無桿致動器可能整合導軌;夾爪內部則可能採用楔塊、凸輪、齒條或小型旋轉機構。分類時應先依交付給機器的輸出判定,再以第二層說明註明內部機構。

這種兩層式描述可避免詢價需求含糊不清。「無桿氣缸」描述的是空氣驅動滑台的機構,而「導向式無桿致動器」還說明了外部負載的支撐方式。同樣地,「旋轉致動器」指出輸出形式,「齒條與小齒輪」則指出壓力如何產生扭矩。

直線、導向與無桿致動器的適用界線

ISO 15552:2018 適用於缸徑 32-320 mm、最大額定壓力 1,000 kPa(即 10 bar)的可拆式安裝氣缸(ISO,2025 年確認)。該標準規範部分安裝與附件尺寸,但不代表每一款直線致動器都具有相同的負載、速度、壽命或側向負載能力。

有桿直線氣缸

有桿氣缸透過活塞桿傳遞活塞運動。單作用型使用空氣驅動一個工作方向,並以彈簧或外力復歸。雙作用型則將空氣導入活塞兩側,因此伸出與縮回都由壓力驅動。詳細取捨請參閱單作用與雙作用氣缸比較

導向致動器

導向致動器將氣動推力與導桿、軸承或滑動機構結合。導向機構可抵抗旋轉,以及規定範圍內的橫向負載或力矩;其能力仍依特定型號而異。「導向」並不表示可以忽略負載中心、行程、速度、軸承類型或複合力矩限制。

無桿致動器

無桿致動器不使用伸出的活塞桿,而是讓外部滑台沿氣缸本體移動。SMC 將無桿設計分為磁耦合式與機械連接式(SMC USA,2026 年查閱)。兩者都能減少行程之外所需的伸出空間,但其密封、耦合、導向和容許負載特性並不相同。

直線致動器類別輸出連接方式主要採用理由必須確認的主要界線
有桿氣缸活塞桿簡單的軸向推或拉活塞桿伸出空間、挫曲、對心、外部導向
導向致動器工具板或導桿組件方向受控並具明確的額定力矩能力各軸向導向額定值、負載偏置、行程、速度
無桿致動器外部滑台在較短的安裝空間內實現長行程耦合力、滑台負載、密封、導向配置

如果應用需要 1.5 m 的搬送行程,該怎麼辦?不能只憑長度就選定無桿裝置。應檢查負載質量、重心、力矩方向、速度、緩衝、耦合裕量、安裝直線度和污染暴露。專門的無桿致動器指南涵蓋這些類別特有的檢查項目。

旋轉、夾爪、夾緊與特殊用途致動器的功能

Festo 列出的氣動旋轉驅動器擺動角度最高可達 270 度,SMC 則在不同產品類別中提供 2 指、3 指或 4 指氣動夾爪(FestoSMC USA,2026 年查閱)。這些輸出必須檢查扭矩、慣量、夾持力或保持能力,不能只看氣缸缸徑。

旋轉致動器

旋轉致動器產生有限角度的軸或轉台運動,常見機構包括齒條與小齒輪及葉片式設計。選型時應考量全行程所需扭矩、旋轉角度、負載慣量、加速度、減速度、端部止擋能量、背隙或角度間隙、軸負載和安裝方向。可連續旋轉的氣動馬達是另一種裝置。

若工作內容是分度、翻轉、轉動閥門或帶動連桿,請參閱氣動旋轉致動器指南

氣動夾爪

夾爪以爪片或手指夾持工件。平行夾爪適用於許多稜柱形零件,角型夾爪沿圓弧張開,同心式設計則可將圓形零件置中。所需夾持力取決於零件質量、加速度、方向、摩擦、爪長、接觸幾何,以及失壓造成的後果。氣動夾爪類型指南將進一步說明此選型類別。

夾緊與特殊用途單元

氣動夾緊裝置透過直接式、擺動式、肘節式或依應用設計的機構固定工件或治具。特殊用途致動器包括止擋氣缸、波紋管、膜片式單元、多位置氣缸、串聯或高推力配置,以及針對高溫、水洗、無塵室或腐蝕環境設計的產品。

不要把每一種氣動機構都歸入「標準氣缸」類別。如果機器真正需要的輸出是保持、定心、有限角度旋轉、柔順升降或輸送機止擋,選用專門設計的類別,通常更容易界定負載路徑與失效狀態。

應如何選擇氣動致動器類別?

ISO 4414:2010 涵蓋氣動系統的重大危害,以及設計、製造、修改、安裝、調整、維護、可靠運轉、能源效率和環境要求(ISO,2021 年確認)。因此,致動器選型應從完整的機器功能與風險控制開始,而不是只看型錄照片或額定壓力。

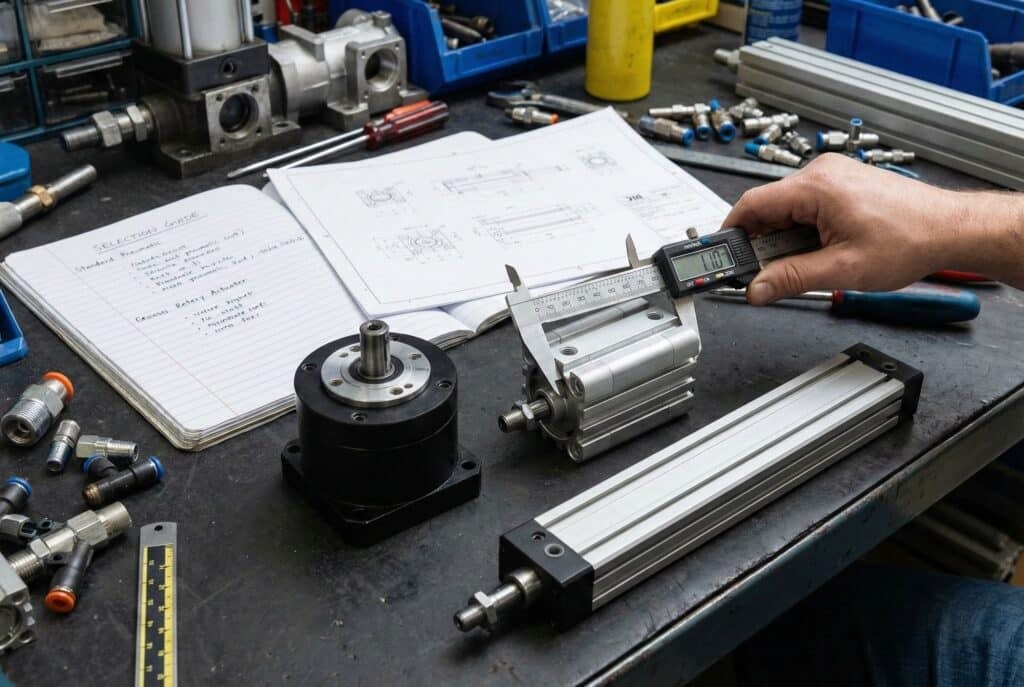

工程師依據尺寸與圖面比較直線、旋轉及無桿氣動致動器方案

實用的致動器比較,會在選定系列之前記錄所需輸出、負載幾何、安裝空間、控制方式與運作環境。

請依下列順序進行:

  1. 定義輸出。記錄直線行程、旋轉角度、爪行程、夾緊路徑或所需的保持動作。
  2. 描繪負載。納入力或扭矩、質量、重心、摩擦、慣量、加速度、重力方向、側向負載和力矩。
  3. 設定工作條件。記錄循環頻率、停留時間、預期壽命目標、緩衝需求,以及可容許的衝擊或振動。
  4. 採用實際壓力與流量。指定致動器運動時的最低壓力、閥流量資料、管徑與管長,以及排氣限制。
  5. 選擇控制行為。明確定義單作用或雙作用、閥功能、感測器、中間位置需求、速度控制,以及斷電或供氣中斷後的反應。
  6. 檢查環境。說明溫度、粉塵、濕氣、水洗、化學品、腐蝕、無塵室、食品區和危險區域要求。
  7. 確認介面。核對安裝尺寸、配管口螺紋、活塞桿端或轉軸、感測器溝槽、緩衝、附件和維修空間。

依我們的應用審查經驗,最實用的第一張圖往往是簡單的負載路徑草圖。它會標示致動器從何處施力、負載由何處導向,以及重心距離支撐點多遠。這張草圖能揭露只提供缸徑與行程時容易被忽略的側向負載和力矩。

氣動技術是否永遠是正確選擇?不是。如果軸需要多個可程式化位置、嚴格控制速度、靜止時具高剛性,或提供詳細的運動回授,應將氣動方案與電動致動器選型指南比較。

氣動致動器詢價需求應包含哪些資訊?

ISO 15552 只在缸徑 32-320 mm、壓力 1,000 kPa 的氣缸範圍內規範互換尺寸;該標準並不保證不同品牌的推力、速度、緩衝、密封、感測器或使用壽命相同(ISO,2025 年確認)。替換品詢價需求除了標準名稱之外,還必須記錄運作要求與介面條件。

請提供以下資料:

詢價欄位需提供的資訊
致動器功能推、拉、導向、旋轉、夾持、夾緊、停止或定位
運動行程、角度、爪行程、方向、端點位置
負載力或扭矩、質量、重心、慣量、側向負載、力矩
運作條件最低動態壓力、速度、循環頻率、停留時間、預期工作週期
控制閥功能、感測器類型、中間位置、失效狀態
機械介面安裝、活塞桿端、轉軸、滑台、接口、整體安裝空間
環境溫度、污染、水洗、化學品、腐蝕、區域認證
現有裝置製造商、完整型號、銘牌、圖面、照片、故障紀錄
驗收標準行程、力或扭矩、循環時間、洩漏、重複精度、檢驗紀錄

「直接替換」應表示各項比較內容均已列出並獲得確認。安裝孔位相符固然有用,但不足以證明容許力矩、緩衝能量、感測器行為、溫度範圍、密封相容性或認證相同。

若只需要通用的致動器定義,「直線」或「旋轉」或許已足夠;但對採購訂單而言仍不夠。請列出完整的配置料號,以及會決定性能的應用條件。

氣動致動器定義與類型常見問題

SMC 的 7 類致動器分類與 ISO 15552 的 32-320 mm 氣缸適用範圍,回答的是不同問題:前者分類機器輸出,後者則規範部分互換尺寸(SMC USAISO,2026 年查閱)。以下常見問題將類別、機構、標準和應用界線分開說明。

氣動致動器最簡單的定義是什麼?

氣動致動器將壓縮空氣能量轉換為機械動作。其輸出可以是直線運動、有限角度旋轉、夾持、夾緊,或其他機器功能。方向控制閥通常負責控制腔室壓力與排氣,但除非此術語是指以空氣驅動的製程閥致動器,否則閥本身並不是運動致動器。

氣動致動器有哪些主要類型?

SMC 將氣動致動器分為直線、導向、夾爪、旋轉、無桿、夾緊和特殊用途類別。這些類別描述交付給機器的輸出;第二層標示則可指出內部機構,例如單作用、雙作用、齒條與小齒輪、葉片、磁耦合或機械耦合。

氣缸和氣動致動器是同一種裝置嗎?

氣缸是氣動致動器的一種類型,但兩個術語不能完全互換。「致動器」是上位類別,也包括旋轉致動器、夾爪、夾緊裝置和特殊用途機構。只有在所選裝置確實採用氣缸機構時才使用「氣缸」,並補充辨識所需的輸出與結構細節。

ISO 15552 能讓氣缸互換嗎?

ISO 15552 為缸徑 32-320 mm、最大額定壓力 1,000 kPa 的可拆式安裝氣缸,規範部分基本尺寸、安裝尺寸與附件尺寸。符合尺寸規範有助於互換,但不能證明推力、緩衝、感測器、密封、速度、負載、環境適用性或使用壽命等性能完全相同。

哪種氣動致動器最適合長行程?

無桿致動器沒有活塞桿伸出本體之外,因此可減少長距離直線移動所需的外部空間,但它不一定就是最佳選擇。應比較滑台負載與力矩、導向能力、耦合裕量、密封方式、速度、緩衝、安裝直線度、污染、維修空間,以及製造商對特定配置規定的限制。
