如何計算先導式閥的最低先導壓力

最低先導壓力不是主氣路壓力的某個通用百分比。應先查明確切閥型的先導壓力範圍或最低工作壓差，再扣除先導氣源到先導接口之間的損失。閥芯切換時，實際保留的壓力必須高於公布的最低值，不能只在迴路靜止時看起來足夠。

這項區分可以避免常見的分類錯誤。先導式閥可能是內部先導膜片閥、外部氣動先導滑閥，或其他兩級式設計。不同架構會讓先導級承受不同的力與壓力條件。

重點摘要

Parker 的範例涵蓋 25 至 45 psi。

內部先導設計可能規定最低供氣壓力或壓差，而不是獨立的先導訊號。

在機器最嚴苛的需求下，於先導接口量測動態壓力，確認切換與復歸時間，並讓每次讀值都落在所選閥的公布最低與最高範圍內。

最低先導壓力實際量測的是什麼？

Parker 為一款四通、雙氣動先導閥列出 30 psi 的最低先導壓力，工作範圍為 30 至 115 psi。這個門檻適用於該產品的訊號接口，不能套用成所有先導式閥都適用的面積比規則（Parker 氣動控制型錄，2007）。

最低先導壓力是指在指定條件下，製造商認可閥於指定先導接口可靠切換所需的最低壓力。完整規格也會設定最高先導壓力，並可能限制主壓力、介質、溫度、閥功能、復歸方式、安裝方式與最低壓差。

請分開看待下列壓力術語：

術語	適用位置	應確認的內容
主工作壓力	主閥的供氣通道與工作通道	所選功能的公布工作範圍。
先導氣源壓力	調壓器、總管或先導訊號閥入口	機器需求期間的最低壓力。
先導接口壓力	接口 12、14 或產品指定的致動器接口	主級切換期間的動態壓力。
最低壓差	內部先導主級兩側的壓力差	該介質與流向的公布最低值。
失效或復歸壓力	彈簧復歸閥重設時的先導壓力	失電行為與殘留背壓是否符合要求。

除非產品文件另有說明，氣動型錄的額定壓力通常採用表壓。真空服務可能需要絕對壓力。轉換單位或比較型錄資料前，先記錄壓力參考基準。

真正的工程問題不是「主壓力應乘上多少安全係數？」，而是「哪個公布門檻適用於哪個接口，以及切換事件期間該處仍能保留的最低壓力是多少？」

你正在計算哪一種閥架構？

SMC 的 VQC1000/2000 手冊對部分金屬密封閥列出 0.1 MPa 的內部先導最低值，部分橡膠密封版本為 0.15 MPa，三位置版本則為 0.2 MPa。因此，同一閥系列在考慮管路損失之前，就可能有多個不同門檻（SMC VQC1000/2000 手冊，2026）。

寫公式前先辨識架構：

架構	主級由什麼操作	合適的選型方法
直動式	電磁鐵、槓桿、柱塞或機械元件直接動作	不需要另外計算先導壓力。
內部先導滑閥	主供氣向內部先導通道供氣	查閱確切閥芯與密封組態的最低工作壓力。
外部先導滑閥	獨立壓力進入接口 12/14 或等效接口	查核外部先導範圍並計算供氣損失。
先導式膜片閥或提升閥	壓差與小型先導通道移動主關閉件	查核最低工作壓差與允許流向。
氣動操作製程閥	外部空氣作用於活塞或膜片致動器	使用致動器先導壓力圖或經驗證的力平衡。

直動式與先導式閥的差異在這裡很重要。直動式電磁閥可以控制外部先導訊號，但這不會使小型訊號閥本身變成先導式主閥。

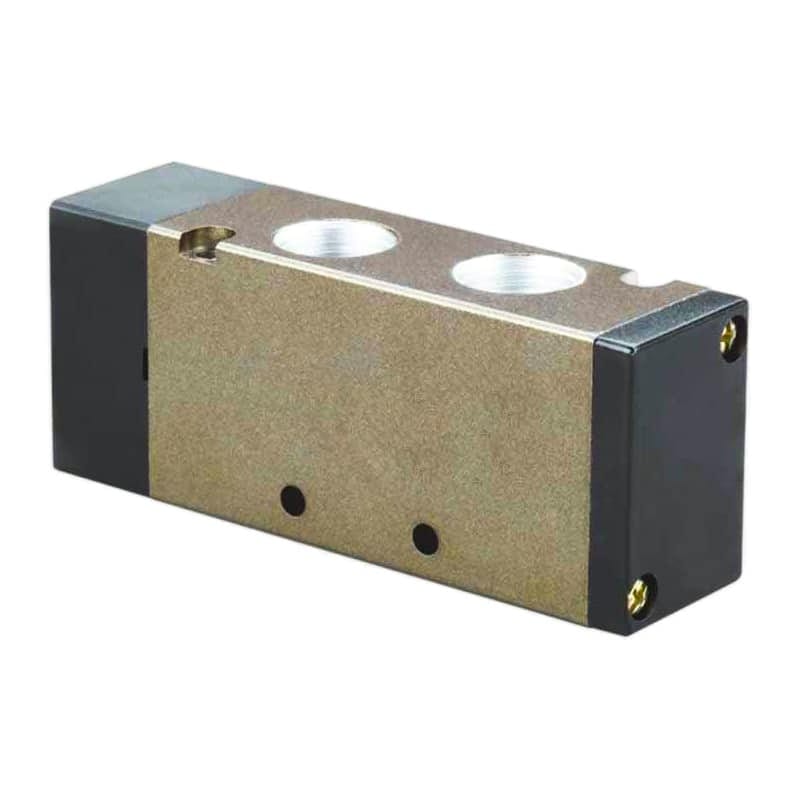

具有主接口與先導接口的氣動先導式 400 系列方向控制閥閥體

氣動先導式方向控制閥仍需要自己的型號壓力範圍、接口配置與復歸功能資料。

只有先辨識閥架構與適用的型錄門檻後，先導壓力公式才有意義。

如何計算外部先導可用的壓力？

Parker 的 N 系列圖表顯示，其 3/8 英寸基本閥在主壓力 25 psi 時需要 35 psi 的外部先導壓力；主壓力 100 psi 時則需要 65 psi。要求會變動，正說明門檻必須來自所選型號的壓力表（Parker 0600P-E N 系列，2018）。

對外部先導，應計算切換期間真正能抵達閥的最低壓力：

p_{\mathrm{pilot,available}} = p_{\mathrm{source,min}} - \Delta p_{\mathrm{signal}} - \Delta p_{\mathrm{line}}

其中， $p_{\mathrm{source,min}}$ 是機器循環期間調壓氣源的最低壓力。兩個壓降項分別涵蓋先導訊號閥，以及下游管路、接頭、消音器或節流限制。整個壓力預算應使用一致的表壓單位。

驗收條件為：

p_{\mathrm{pilot,available}} \ge p_{\mathrm{pilot,min,data}}

該項是確切料號、功能、密封類型與主壓力條件對應的製造商最低值。不要使用通用比例，也要確認可能出現的最高先導壓力低於型錄上限。

什麼時候力平衡公式才有效？

Parker 的 Directair 2 說明書在相關閥件中，對膜片操作器列出 1.5 psi 的最低值，對先導操作器列出 20 psi。致動器結構會改變所需的力；即使還沒有加上主製程負載，兩者也可能不同（Parker Directair 2 說明書，2025）。

只有當製造商圖紙或經驗證的設計資料已定義有效先導面積與所有反向力時，力平衡才適用：

p_{\mathrm{pilot,min}} = \frac{F_{\mathrm{spring}} + F_{\mathrm{friction}} + F_{\mathrm{fluid,net}}}{A_{\mathrm{pilot}}}

$F_{\mathrm{spring}}$ 是相關行程位置的復歸彈簧力， $F_{\mathrm{friction}}$ 涵蓋密封與導向阻力， $F_{\mathrm{fluid,net}}$ 是製程壓力作用在實際關閉幾何上的合力， $A_{\mathrm{pilot}}$ 是有效先導面積。壓力等於力除以面積，因此必須使用相容的單位。

不要自動以 $p_{\mathrm{main}}A_{\mathrm{main}}$ 取代 $F_{\mathrm{fluid,net}}$ 。壓力平衡滑閥可以抵消大部分靜態主壓力作用力；提升閥或膜片則可能因流向與閥座幾何不同而暴露不同的有效面積。猜錯面積，即使公式在量綱上成立，物理意義仍可能錯誤。

對型錄閥而言，公布的最低值通常仍是控制值，因為它已反映專有幾何、復歸彈簧、密封件、製造公差與製造商測試方法。

內部先導會如何改變計算？

ASCO L145 先導式閥在指定組態下，對氣體與液體規定 0.4 至 8 bar 的壓差範圍。其 0.4 bar 最低值是作用於主閥兩側的壓差，不是外部先導接口設定（ASCO L145 產品規格，2026）。

內部先導閥從主入口取得先導能量，因此選型重點是所選功能與流向的製造商公布最低工作壓力或最低壓差：

\Delta p_{\mathrm{main}} = p_{\mathrm{inlet}} - p_{\mathrm{outlet}}

如果型錄要求最低壓差，實際 $Δp_{\mathrm{main}}$ 在閥開啟期間必須維持在該值以上。例如，下游壓力過高可能阻止切換；即使入口壓力看似足夠，系統幾乎等壓時也可能發生同樣問題。

確實存在零壓差先導式設計，但這是特定結構的功能。不要只從「先導式」這幾個字推定。若閥必須在真空、極低主壓力或異常壓力方向下工作，外部先導版本可能才是正確選擇。

壓降與反應時間如何影響結果？

Parker H Series Micro 表格依閥號列出 25 至 45 psi 的最低先導壓力，最高值為 120 psi。共用歧管名稱不代表只有一個門檻。靜態壓力足夠，也不能證明先導腔能及時充壓（Parker H Series Micro，2025）。

先導管、接頭、訊號閥、排氣限制與先導腔容積共同形成一個小型氣動流路。靜態壓力可能誤導判斷。例如，細長管路最終可能顯示滿壓，卻無法提供要求切換時間所需的瞬時流量。當訊號閥流量能力不確定時，請使用氣動閥壓降計算方法。

靜態氣源壓力只是預算中的第一個數值；驗收量測應在切換期間的先導接口進行。

在先導接口安裝具備合適響應時間的壓力傳感器。記錄致動期間的最低壓力、訊號到主級動作的時間、復歸時的排氣行為，以及多次循環的結果。若兩個先導訊號可能重疊，請先檢查防止氣動邏輯迴路訊號相互衝突的方法，不要立即歸咎於供氣壓力。

以資料表為先的計算範例

以 Parker 引用的 3/8 英寸 N 系列範例來看，主壓力 100 psi 對應 65 至 200 psi 的外部先導要求。65 psi 來自產品表格；以下壓力預算只檢查預定的先導迴路能否供應這個值（Parker 0600P-E N 系列，2018）。

假設機器循環期間量得的最低先導氣源壓力為 80 psi。測試顯示，切換事件期間訊號閥壓降 4 psi，下游管路與接頭壓降 3 psi。

可用先導壓力為 $p_{\mathrm{pilot,available}} = 80 - 4 - 3 = 73\ \mathrm{psi}$ 。由於 73 psi 高於 65 psi 最低值且低於 200 psi 最高值，壓力窗口通過，量測裕量為 8 psi。

這個結果還不能結束試車。請確認閥能在要求時間內切換、正確復歸，並在同時發生的最嚴苛用氣需求下保持重複性。如果 80 psi 氣源值是在怠速時取得，便不能作為動態驗收的有效計算。

這個範例也說明，這裡不需要通用的 1.2 安全係數。型錄提供門檻，量測到的損失與氣源變動則決定工作裕量。只有為滿足文件化要求時才增加裕量，絕不要超過額定值。

試車與故障診斷

ISO 4414:2010 涵蓋氣動系統的組裝、安裝、調整、操作、維護、可靠性與安全。因此，先導壓力試車應納入整台機器的受控能量與危害程序，而不是單獨調整壓力表（ISO 4414:2010，確認於 2021 年）。

測試前固定負載、隔離危險動作，確認閥符號與接口編號，遵循工廠上鎖挂牌程序，並逐步升壓。先導壓力可能使主閥與致動器意外動作。

症狀	優先檢查	可能的解讀
閥完全不切換	正確的先導接口、訊號閥功能、氣源壓力	沒有訊號、接口錯誤或壓力低於門檻。
閥在工作台能切換，裝機後不能	動態先導壓力與同時發生的設備用氣需求	氣源下陷或先導路徑壓力損失。
閥切換緩慢	先導閥流量、管徑與長度、先導排氣	最終壓力足夠，但腔室充氣或排氣緩慢。
內部先導閥在進出口幾乎等壓時失效	最低工作壓差	主級缺少所需壓差。
彈簧復歸閥不重設	殘留先導壓力、排氣堵塞、相反訊號	先導腔無法排氣至復歸門檻。
隨時間出現間歇性動作	先導孔、過濾、密封件、水分、消音器	污染或磨損改變了流量與摩擦。

要把壓力故障與流量故障分開。如果先導接口始終達不到公布最低值，應修正氣源或壓力損失；如果能達到正確壓力但延遲過久，應提高先導路徑導流能力或減小容積；如果兩項量測都通過，則檢查閥況、組裝、復歸力或主級壓差。

若碎屑或水分反覆改變響應，請使用控制閥污染排查流程。對混用型錄單位，壓力轉換器可以統一 psi、bar、kPa 與 MPa，但不能替你選出閥的最低值。

先導壓力常見問題

SMC 對不同 VQC 組態公布 0.1、0.15 與 0.2 MPa 的內部先導最低值，Parker 則公布依產品而異的先導壓力表。這些範例回答了核心問題：最低先導壓力屬於明確的閥體結構與工作條件，並不存在能同時套用於兩者的產業通用百分比（SMC，2026；Parker，2018）。

所有先導式閥都能使用同一個安全係數嗎？

不能。先使用確切型號公布的最低與最高先導限制，或最低工作壓差；再計算最差供氣條件下真正抵達閥的壓力。額外裕量應來自文件化的機器要求、量測不確定度或製造商指示，而不是通用的 1.2 或 1.5 倍數。

內部先導閥有獨立的先導壓力設定嗎？

不一定。許多內部先導閥從主入口取得先導空氣，並公布最低工作壓力或壓差要求。外部先導選項則有獨立的供氣接口與範圍。決定應計算或量測哪個壓力前，先核對氣動符號、訂購代碼與手冊。

先導壓力應在哪裡量測？

盡可能靠近閥的先導接口量測，位置應在訊號閥、管路與接頭的下游，並且把你需要計入的損失都包含在內。主級切換期間要捕捉最低動態壓力。上游調壓器壓力表可能保持穩定，但先導接口壓力仍可能短暫跌破要求門檻。

提高先導壓力一定會讓閥切換更快嗎？

不一定。較高壓力可以提高可用先導力，但切換時間也取決於訊號閥流量、管路導流能力、先導容積、排氣限制、閥芯行程與摩擦。一旦壓力已足夠，流量限制可能成為主因。不要為了改善響應而超過製造商的最高先導壓力。

為什麼閥在測試時能工作，生產時卻失效？

生產現場可能出現較低氣源壓力、重疊用氣、較長控制管路、排氣受限、溫度變化或工作台測試未重現的污染。請在實際循環與負載下，於先導接口重做測試，並以相同驗收限制比較動態壓力、切換時間與復歸行為。

來源

Parker 氣動控制型錄 Tele-E，四通雙氣動先導閥規格。擷取於 2026-07-22。
Parker 0600P-E 直列式閥，N 系列，主壓力與外部先導壓力表。擷取於 2026-07-22。
Parker H Series Micro，依閥型號列出的先導壓力最低與最高值。擷取於 2026-07-22。
Parker Directair 2 維修說明，膜片與先導操作器壓力範圍。擷取於 2026-07-22。
SMC VQC1000/2000 使用說明，依閥體結構區分的內部與外部先導工作範圍。擷取於 2026-07-22。
ASCO L145 先導式閥規格，最低與最高壓差。擷取於 2026-07-22。
ISO 4414:2010，氣動系統安全要求。擷取於 2026-07-22。
