氣動振盪器迴路 是一個控制迴路，將已確認的端點位置或計時器訊號回送至雙穩態方向控制閥，產生重複的伸出與縮回運動。迴路的定義不在於某一種閥配置，而在於一個能夠刻意啟動、完成每次轉換、可預期停止，並在失壓後不產生非預期行程的狀態迴路。
實用的設計規則很簡單：先證明運動，再調整時間。 應依力量與流量選擇致動器及主閥，建立明確無歧義的端點狀態訊號，之後才加入停留計時器或速度控制。如果負載變化會使先導訊號消失，或讓兩個先導訊號重疊，穩定的台架循環並沒有太大意義。
什麼讓氣動振盪器能夠自持運轉？
自持式振盪器至少需要 2 個穩定的運動狀態 以及一個轉換訊號，在第二個狀態完成後把迴路帶回第一個狀態。Festo 將雙穩態閥描述為會保持切換後狀態、直到另一個致動訊號到來的裝置，因此適合用作氣動命令記憶（Festo）。
對雙作用氣缸而言，5/2 主閥通常儲存兩個命令之一：
- 伸出狀態： 供氣進入蓋端，同時活塞桿端排氣。
- 縮回狀態： 供氣進入活塞桿端，同時蓋端排氣。
行程末端的 3/2 閥、氣動接近閥或由感測器產生的先導訊號會要求相反狀態。當致動器到達另一端時，第二個訊號把主閥切回。正是這條封閉的事件鏈，而不是抽象的「正回授」，產生了循環運動。
雙穩態閥接受瞬時命令，但也會記住最後一個命令。因此，設計必須說明第一次啟動訊號之前、停止之後，以及壓縮空氣恢復時會發生什麼。從未知記憶狀態恢復的迴路，不會自動成為可供機台使用的迴路。
應將閥記憶視為儲存的邏輯，而不是便利功能。供氣消失時，閥芯仍可能保留最後狀態，致動器因此停止；除非上游啟用與重啟邏輯刻意阻止，恢復壓力就可能恢復運動。
哪種振盪器架構符合運動要求？
有 3 種實用的架構類別：端點位置切換、定時切換，以及感測器/控制器切換。延時閥是可選項，不是所有設計都需要。例如，SMC 為其 VR2110 指定了特定型號的 0.5–60 s 範圍，因此其資料不能推廣到所有氣動計時器或所有循環速率（SMC VR2110 手冊）。
| 架構 | 轉換證據 | 最適用情況 | 主要限制 |
|---|---|---|---|
| 氣動端點位置 | 機械或氣動限位閥 | 簡單的全行程往復 | 除非加入其他元件，否則沒有刻意停留 |
| 氣動計時器 | 儲槽受限充填後的壓力閾值 | 不使用電氣控制的可調停留 | 延遲會隨所選閥、訊號壓力、溫度與重設路徑變化 |
| 感測器加 PLC 或繼電器邏輯 | 電氣位置與計時器狀態 | 診斷、互鎖、配方與軸同步 | 需要適當的電氣設計與程式化故障處理 |
當負載必須實際到達兩端後才能換向時，端點位置配置通常是較好的起點。如果製程需要停留，可在端點已確認後加入一個計時器。只靠計時器換向，可能在緩慢或受阻的致動器到達預定位置前，就命令它開始回程。
全氣動控制可能減少致動器處的電氣硬體，但這 不 不會讓整套組件天然適用於爆炸性環境。在歐盟，預定用於潛在爆炸性環境的設備受 ATEX 基本安全與符合性要求約束；完整安裝仍需要點火危害評估與必要的產品標記（歐盟執委會）。

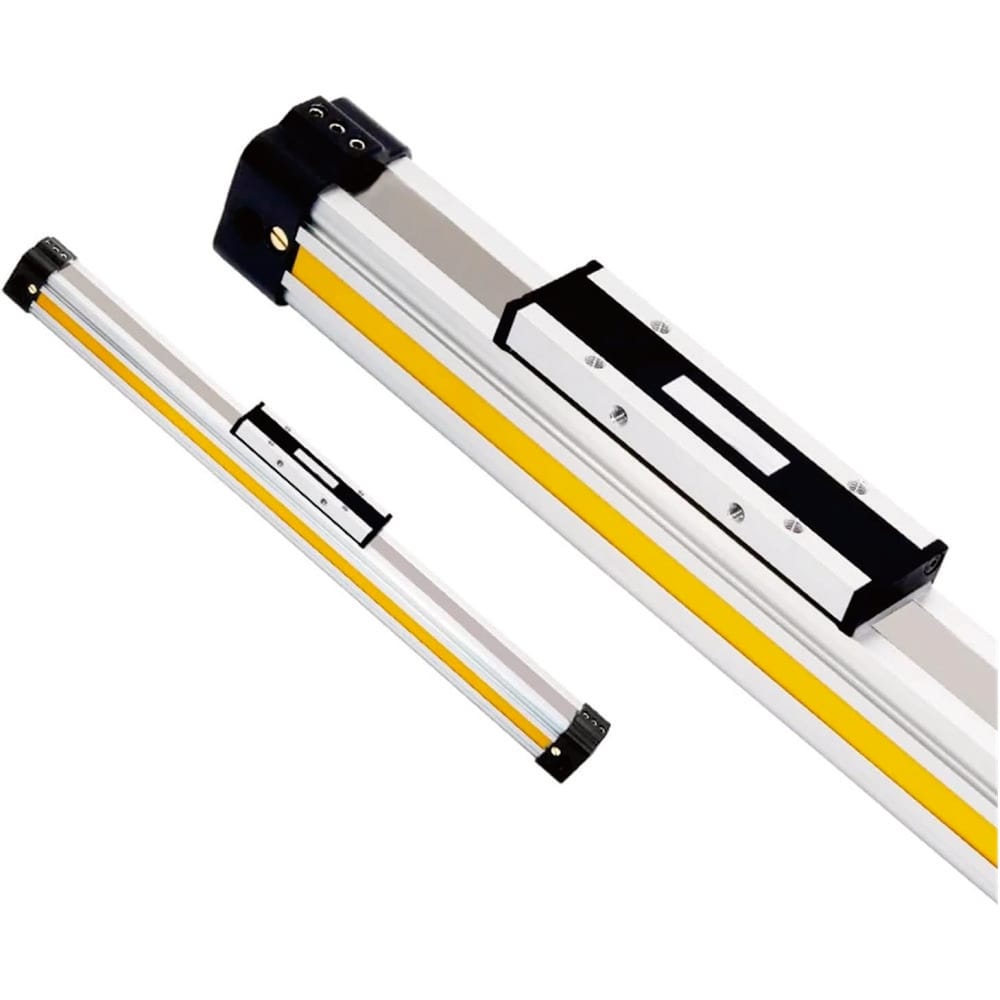

重複長行程應用的致動器硬體範例。振盪器邏輯、閥容量、負載導向與安全功能仍必須分開進行工程設計。請參閱 OSP-P 模組化無桿氣缸 產品頁面以了解致動器細節。
振盪器狀態迴路應如何設計？
在繪製管路前，先將循環寫成 6 個明確事件 ：啟用、伸出、伸出確認、換向或停留、縮回與縮回確認。這個事件模型將自主迴路與有限多氣缸順序分開。對後者，應使用專用的 氣缸順序迴路指南 ，不要把無關的軸交叉耦合。
最小的確定性迴路如下：
- 啟用： 只有在機台允許自動運動時才導入控制空氣。
- 啟動： 設定已知的初始閥狀態，通常來自已確認的原點條件。
- 伸出： 主閥驅動致動器向外運動。
- 伸出確認： 只有在實際到達後才接受端點訊號；可選的計時器可增加停留。
- 縮回： 相反的先導訊號切換主閥，致動器返回。
- 縮回確認： 原點訊號會啟動下一循環；如果啟用已移除，則保持在原位。
不要讓兩個先導訊號同時存在。重疊先導的反應取決於閥的結構、訊號壓力與時序；「較強訊號勝出」不是控制策略。應使用短脈衝訊號、可重設限位閥、單向流量邏輯或明確互鎖，讓目前的轉換在相反要求能持續前先釋放。 氣動邏輯閥指南 說明 AND、OR 與記憶元件如何改變訊號行為。
如何計算振盪週期與頻率？
有用的週期計算包含 5 個時序項目，不只是儲槽充填與排氣。還要加入伸出行程、伸出停留、縮回行程、縮回停留與總切換延遲。製造商的計時器資料仍取決於應用：SMC 表示 VR2110 的延遲會隨訊號壓力改變，應在實際機台上驗證（SMC）。
使用實測循環預算：
以及：
其中時間以秒計，頻率以赫茲計。這裡， 應包含相關的先導壓力建立、閥芯移位、訊號釋放與計時器重設影響。如果長先導管路控制了實際反應，就不要用名義閥切換時間把這些因素掩蓋掉。
循環計算範例
假設實測伸出需要 1.2 s、伸出停留為 0.5 s、縮回需要 1.0 s、縮回停留為 0.3 s，而兩次方向切換合計貢獻 0.2 s：
這是說明用的時序預算，不是建議所有系統採用的通用頻率。應在最低與最高允許供氣條件下，使用實際負載機台重新計算。
對氣動計時器而言，儲槽充填估算只是一輪初步篩選。閾值壓力、針閥幾何、洩漏、訊號壓力、溫度與重設排氣共同決定實際切換事件。例如 VR2110 手冊列出 0.25–0.8 MPa 的輸入訊號壓力，並警告壓力波動會改變延遲；應使用確切所選元件的資料。
請使用 行程時間計算器 單獨進行第一輪運動估算。之後量測兩個運動方向，因為活塞桿面積、負載、緩衝、出口節流設定與排氣限制會使伸出與縮回不相等。
依我們審查氣動振盪器問題的經驗，當迴路被描述為「頻率隨機變化」時，我們會先分別計時四個可見區間：伸出、伸出停留、縮回與縮回停留。這能快速將運動流量問題與計時器問題分開，而不會先假定延時閥故障。
啟動、停止、重設與失氣時必須如何動作？
先定義 4 種操作條件 再核准自動運動：正常啟動、正常停止、緊急或保護停止，以及供氣遺失/恢復。ISO 4414 涵蓋氣動系統中的重大危害，要求安全原則在設計、安裝、調整、操作與維護期間就被採用，而不是試運轉後才補上（ISO 4414）。
從已知狀態開始
啟動命令不應只是向一個保留記憶的交叉耦合迴路導入空氣。應確認致動器初始位置、重設所有計時器容積、建立主閥狀態，然後才啟用重複運轉。如果機構可能停在兩端之間，應定義對負載安全的回原點或復原程序。
將正常停止與能量隔離分開
正常停止可能完成目前行程、保持位置、返回原點或排放工作接口；正確選擇取決於機台風險評估。手動排氣閥不會自動成為故障安全裝置，因為排氣可能使垂直負載下落，或讓儲存容積推動致動器。
維修時，OSHA 29 CFR 1910.147 包含氣動能量，並要求隔離後釋放、斷開、固定或以其他方式使可能造成危害的儲存能量或殘餘能量安全化（OSHA）。操作控制與手動超控不能取代能量隔離程序。
決定壓力恢復是否可以重新啟動運動
如果不能接受自動重啟，當壓力降至已確認的先導操作範圍以下時，應中斷並重設啟用路徑。壓力穩定後，必須刻意執行重啟。也要考慮止回閥、先導儲槽與中位封閉閥下游的被困壓力；供氣壓力表讀值為零，不能證明所有容積都已去能。
氣動振盪器有兩種重啟記憶：主閥最後的閥芯狀態，以及計時器或先導容積的加壓狀態。兩者都必須刻意排放、保留或重新初始化。只重設主閥，可能留下等待到達的延遲先導脈衝。
流量、先導壓力與排氣驗證
驗證 3 條不同的氣動路徑：致動器供氣、致動器排氣，以及先導/控制空氣。ISO 6358-1 提供元件流量特性的穩態試驗方法，但明確將氣缸與蓄能器排除在外，因此型錄中的閥流量係數只是單一元件的證據，不是完整的動態機台模型（ISO 6358-1）。
- 依負載下的行程為工作路徑選定尺寸。 應將主閥、接頭、管路、速度控制、氣缸接口、消音器與排氣裝置視為一條串聯路徑檢查。 閥壓降指南 說明為什麼只看閥的標稱接口尺寸並不足夠。
- 在需求峰值期間保護先導壓力。 閥可能通過致動器流量，但共用支路壓降時會失去先導控制能力。應在換向期間於先導接口量測，而不是只在機台閒置時於調壓器處量測。
- 使用預定方法控制速度。 對傳統雙作用氣缸而言，出口節流通常更穩定，但負載方向與低摩擦行為也很重要。請比較 入口節流與出口節流指南.
- 檢查排氣背壓。 受污染的消音器、尺寸不足的排氣管路或緩慢的計時器重設，可能拉長半個循環。只有在機台已固定，且變更不會造成不安全速度或噪音暴露時，暫時繞過疑似限制才能作為診斷步驟。
應使用確切閥的最低先導壓力、流量特性、允許背壓與同時訊號行為。通用的 5/2 符號不會指定這些性能限制。 先導操作閥指南 提供元件層級的背景說明。
試運轉與故障排查流程
請以一條 5 步驟證據鏈進行迴路試運轉：狀態表、靜態訊號測試、單循環測試、連續負載測試與故障測試。SMC 指示使用者用秒錶驗證實際 VR2110 延遲，並指出重設時間取決於訊號閥型式、壓力與管路長度，這些正是單靠迴路圖無法證明的變數（SMC）。
1. 不連續循環，逐一確認各狀態
隔離重複連結，分別命令伸出與縮回。記錄供氣壓力、主閥兩個先導端的先導壓力、端點訊號狀態與致動器實際位置。確認釋放端點閥確實會使其先導管路洩壓。
2. 執行一個完整循環
只啟用一個循環。分別量測伸出時間、端點停留、縮回時間、原點停留與閥切換間隔。確認每次轉換是由預定訊號造成，而不是壓力尖峰、手動超控或管路移動造成。
3. 在代表性負載下連續測試
在允許的最低與最高工作壓力，以及實際負載或製程阻力下運轉。觀察計時器逐漸漂移、末端速度下降、緩衝變化與先導重疊。不要把一次穩定的無負載台架結果轉化為壽命或正常運轉時間的宣稱。
4. 挑戰可預期的故障
在核准的試運轉程序內，測試啟用遺失、端點確認被阻擋或缺失、先導壓力降低、供氣中斷與壓力恢復。確認已定義的停止與重啟行為。如果位置確認很重要，應整合適當感測器，如 氣動致動器回授指南.
5. 依發生變化的區間診斷
| 症狀 | 先量測 | 可能的檢查分支 |
|---|---|---|
| 兩個行程時間都增加 | 主閥與氣缸處的動態壓力 | 供氣限制、調壓器下垂、共用路徑尺寸不足 |
| 一個運動方向變慢 | 氣缸兩個接口的壓力 | 方向性限制、流量控制、緩衝、負載與密封摩擦 |
| 停留變化但行程穩定 | 計時器訊號壓力與儲槽重設 | 調壓器波動、計時器針閥、洩漏與殘留先導容積 |
| 閥不換向 | 命令接口的先導壓力與相反接口釋放 | 缺少端點確認、先導壓力不足、訊號同時存在 |
| 停止後循環重新啟動 | 啟用狀態、閥記憶與被困計時器壓力 | 停止/重設架構不完整 |
維護頻率應依元件製造商指示、環境、工作負荷、污染證據與記錄的漂移決定。固定的每日、每週或每季更換週期不是可直接套用的工程規則。
氣動振盪器迴路常見問題
以下 5 個問題 涵蓋最可能造成迴路不穩定或不安全的設計決策。SMC 的 VR2110 規格提供一個有用的產品界線： 0.5–60 s 延遲，以及在既定條件下全量程代表性重複精度 ±10%。這是單一元件範例，不是氣動振盪器的通用能力（SMC）。
Can a pneumatic oscillator run without a time-delay valve?
可以。兩個端點位置訊號閥可以交替驅動雙穩態 5/2 主閥，讓氣缸只有在到達兩端後才換向。只有在製程需要停留或刻意延遲轉換時，才加入延時閥。要維持可靠控制，必須確保每個端點訊號都會釋放，且相反的先導訊號不會同時保持有效。
How is pneumatic oscillator frequency calculated?
將實測伸出、伸出停留、縮回、縮回停留與切換延遲相加，得到完整循環週期。頻率是以秒為單位的週期倒數。不要只依計時器設定計算頻率，因為致動器流量、負載、緩衝、先導壓力建立、閥芯移位與計時器重設都會影響實際循環。
Why can a double-pilot oscillator stop mid-cycle?
常見原因包括動態先導壓力不足、缺少端點位置訊號、先導訊號重疊、排氣受限、計時器未重設，或致動器從未到達切換點。在轉換失敗時量測兩個先導接口與氣缸腔室壓力；機台閒置時的供氣壓力表很少能指出究竟遺失了哪個事件。
Will the circuit restart when air pressure returns?
可能會。雙穩態主閥可能保留最後狀態，而計時器與先導容積可能保留或重新建立壓力。如果不能接受自動重啟，失壓時必須重設或禁止啟用迴路，並在壓力穩定後要求明確的重新啟動。應定義致動器從所有可能停止位置恢復時的行為。
Is a pneumatic oscillator automatically safe in an explosive atmosphere?
不會。移除局部電動致動器，不能證明整套組件沒有點火源或符合要求的設備類別。應透過機台的危險區域評估文件，確認閥與致動器標記、材料、靜電與機械點火風險、溫度限制、管路、配件、安裝區域及適用的符合性要求。
工程結論
可靠的氣動振盪器是氣動邏輯狀態機，而不只是把兩支閥接成迴路。應從已確認的端點狀態與雙穩態主閥開始，只在製程需要時加入停留。接著依每個區間計算頻率，並在負載機台上證明動態流量、先導釋放、停止、隔離、失壓行為與重啟。
最有價值的試運轉紀錄是一張狀態與時間表，顯示每次轉換由哪個訊號造成。這份證據能加快後續故障排查，也能避免用計時器調整掩蓋排氣受限、先導訊號薄弱或末端行程未完成。
