什麼是氣動系統的流量供應不足？如何預防？
流量供應不足 是指在實際機器循環期間，氣動氣路無法在可用壓力下提供所需流量的狀態。機器閒置時，壓力表可能顯示正確壓力；但當多支氣缸同時動作、大型腔室充氣，或受限制的閥件必須通過尖峰流量時，壓力就會崩落。
結果通常是加速變慢、行程時間不一致、動作遲疑、運動中夾持力不足，或只有在同時需求出現時才發生的故障。氣缸本身可能沒有問題。真正的原因可能位於壓縮機容量、儲氣桶、負載過高的過濾器、尺寸不足的調壓器、閥件、接頭、管路或排氣消音器的任何一處。
重點整理
- CAGI 表示，設計良好的系統通常會將壓縮機出口至使用點的壓降限制在 10% 以內。
- 應在故障動作發生期間取得動態讀值來診斷流量供應不足，而不是只看閒置壓力。
- 提高壓縮機壓力前，先比較需求、儲氣、分配、局部限制與排氣容量。
最有用的診斷問題不是「調壓器處有 7 bar 嗎？」而是「問題發生時，有多少壓力與流量真正到達致動器？」
什麼是氣動系統的流量供應不足？
流量供應不足是需求與容量不匹配：瞬時用氣需求超過供氣路徑在所需壓力下能提供的能力。CAGI 表示，壓縮空氣設備必須按照三個明確參數進行尺寸設計，即 cfm 需求量、psig 壓力與空氣品質，因為每個系統都有不同的運轉特性（CAGI，2022）。
「流量供應不足」是實務上的故障排查描述，不是單一元件的額定值。它可以指工廠總管無法支撐生產尖峰、機台支路在多個閥件切換時失壓，或某一支致動器的管路與接頭無法及時填滿其腔室。
其關鍵特徵在於時間。低需求時可用流量足夠，但在特定事件期間不足。該事件可能持續數秒，例如大型移載氣缸；也可能只有幾分之一秒，例如歧管同時切換多個閥件。
SMC 清楚總結了致動器關係：氣缸推力取決於壓力，而氣缸速度取決於氣流。對於入口壓力固定的氣缸，SMC 給出以下英制單位關係式（SMC，存取於 2026）：
這裡， 是以英寸/秒表示的活塞速度， 是以 SCFM 表示的氣流量，而 是以平方英寸表示的活塞面積。這是敏感度關係，不是完整的尺寸設計模型。閥路、管路尺寸、排氣背壓、密封摩擦、負載與壓力變化仍會影響量測到的行程。
流量供應不足與低壓、壓降及阻塞流
ISO 6358-1 定義具有固定或可變內部通道之氣動元件的穩態流量特性測試，而 ISO 6358-3 涵蓋亞音速流與阻塞流的系統計算。這些標準說明，應將「低流量」區分為可量測的元件行為與系統行為（ISO 6358-1，2013； ISO 6358-3，2014）。
這些術語彼此相關，但不能互換：
| 狀態 | 含義 | 現場常見證據 |
|---|---|---|
| 靜態壓力低 | 動作開始前，供應壓力已低於需求 | 閒置壓力表讀值偏低 |
| 壓降 | 流體通過阻力時產生壓力差 | 動態上游壓力持續高於下游壓力 |
| 流量供應不足 | 事件期間，在可用壓力下的供應流量低於需求 | 只有在負載或同時需求下，壓力或循環時間才惡化 |
| 阻塞流 | 限制部位達到其音速質量流量上限 | 絕對壓力比與元件流量資料顯示存在限制喉部 |
| 排氣受限 | 空氣無法足夠迅速地離開另一側腔室 | 背壓升高，某一方向的速度可能變慢 |
流量不足的機器可能包含多處壓降，但單一壓降並不能證明整個供氣系統尺寸不足。同樣地，即使壓縮機仍有餘裕容量，局部限制也可能讓一支致動器出現流量供應不足。請將更完整的 壓降故障排查指南 與 阻塞流指南分開閱讀。
清楚的診斷會先界定問題邊界。如果工廠總管保持穩定，但機台 FRL 前後的壓力下降，壓縮機就不是第一個應懷疑的對象。如果每條支路一起下降，單一氣缸接頭也不是第一個應懷疑的對象。
為什麼靜態壓力看似正常，氣缸卻動作緩慢？
CAGI 建議，在設計良好的系統中，壓縮機排氣口與任何使用點之間的總壓降不應超過 10%。這項基準適用於空氣流動時；閒置壓力表可能顯示滿壓，是因為幾乎沒有流量通過過濾器、閥件、接頭或管路來產生損失（CAGI，2022）。
假設調壓器設定為 6 bar 表壓。機器停止時，兩側可能都穩定在接近 6 bar。快速伸出期間，如果調壓器、閥件、接頭或管路無法通過所需流量，下游壓力可能急劇下降。動作結束後，壓力恢復，便把這次事件掩蓋起來。
動態壓力 是指在受調查的運轉事件期間、空氣流動時記錄的壓力。它應與氣缸動作、閥件命令及其他大型用氣設備的時間對齊。靜態壓力適合設定用途，但動態壓力才能揭示已安裝的氣路是否在需求下維持所需狀態。
這種恢復模式是重要線索，以下運轉症狀也是：
- 只有在另一個工作站循環時，某支氣缸才會變慢。
- 伸出速度慢但縮回正常，或反過來。
- 長時間暫停後的第一個循環正常，之後的循環逐漸變慢。
- 停留期間壓力恢復，但腔室充氣時下降。
- 過濾器、調壓器、閥件、接頭或消音器顯示很大的動態壓差。
- 加大流量控制開度後，速度幾乎沒有額外提升。
不要只根據聲音診斷。洩漏會增加持續需求；排氣受限可能聲音很大，卻仍限制動作。閥件若未完全切換，也可能模仿流量限制。更換致動器前，先用量測確認整條氣路。
用動態測試定位流量不足區段
CAGI 建議加裝壓力監測測點，並將主配管流速維持在 20 ft/s 或以下，以降低紊流與壓力損失。實務上可延伸為分段測試：讓機器重複完全相同的故障循環，同步記錄一個疑似區段兩側的壓力（CAGI，2022）。
先建立穩定基線。記錄產品、負載、氣缸方向、調壓器設定、流量控制設定、循環時間、同時動作的致動器，以及壓縮機運轉狀態。沒有這些背景，來自不同循環的兩筆壓力讀值便無法比較。
接著沿著下游方向檢查：
- 在故障事件期間量測儲氣桶或總管壓力。
- 在同一時間量測機台入口。
- 比較 FRL 組件前後的壓力。
- 在動作期間比較閥件供應口與工作口。
- 在實務可行的最接近位置量測致動器接口。
- 檢查另一側腔室與消音器路徑的排氣背壓。
- 只有在製程安全允許時，才在隔離其他主要用氣設備的情況下重複測試。
對任何元件或管段，使用動態壓差：
是在同一時間窗內，疑似區段兩端量得的壓力損失。 與 必須使用相同的壓力基準與同步儀器。不要拿結果與通用的通過/不通過數字比較，而應與製造商流量曲線或經驗證的管路損失計算比較。
氣動流量瓶頸通常出現在哪裡？
ISO 6358-3 建模元件與配管的綜合穩態流量特性，包含亞音速與阻塞流區域。工程上的重點很直接：已安裝的氣路是一個系統，因此大型閥件無法補償其他位置的小型接頭、負載過高的過濾器、狹窄的接頭內孔或受限的消音器（ISO，2014）。
應依動態測試指出的順序檢查瓶頸，不要按元件價格或外觀判斷：
| 位置 | 可能造成流量供應不足的原因 | 應收集的證據 | 較佳的修正措施 |
|---|---|---|---|
| 壓縮機與控制 | 可用容量跟不上尖峰需求 | 總管壓力、壓縮機狀態、需求曲線 | 檢討順序、容量與控制策略 |
| 儲氣桶與分配 | 儲氣或管網無法支撐短暫事件 | 同步的總管與支路壓力 | 計算儲氣量、重新調整管路尺寸或建立環路、縮短不必要的長度 |
| 過濾器與乾燥機 | 污染負載增加壓差 | 壓差指示器或雙壓力表測試 | 依量測壓差與供應商指示進行保養 |
| 調壓器 | 流量上升時出口壓力下垂 | 入口/出口壓力與製造商流量曲線 | 選擇正確的運轉範圍，而不只是接口螺紋尺寸 |
| 閥件與歧管 | 內部通道或共用流道限制同時流量 | 按方向量測供應口與工作口壓力 | 比較 Cv、Kv、ISO 6358 資料與歧管容量 |
| 接頭與配件 | 內孔小於管路內徑 | 實際內孔與兩側壓力 | 使用具有驗證資料的全流量元件 |
| 管路或軟管 | 內徑小且管路長會增加動態損失 | 內徑、長度、接頭、流量、入口壓力 | 依壓降計算縮短管路或重新調整尺寸 |
| 排氣路徑 | 排氣節流控制或消音器造成背壓 | 按方向量測氣缸接口背壓 | 清潔、重新調整尺寸，或正確調整排氣路徑 |

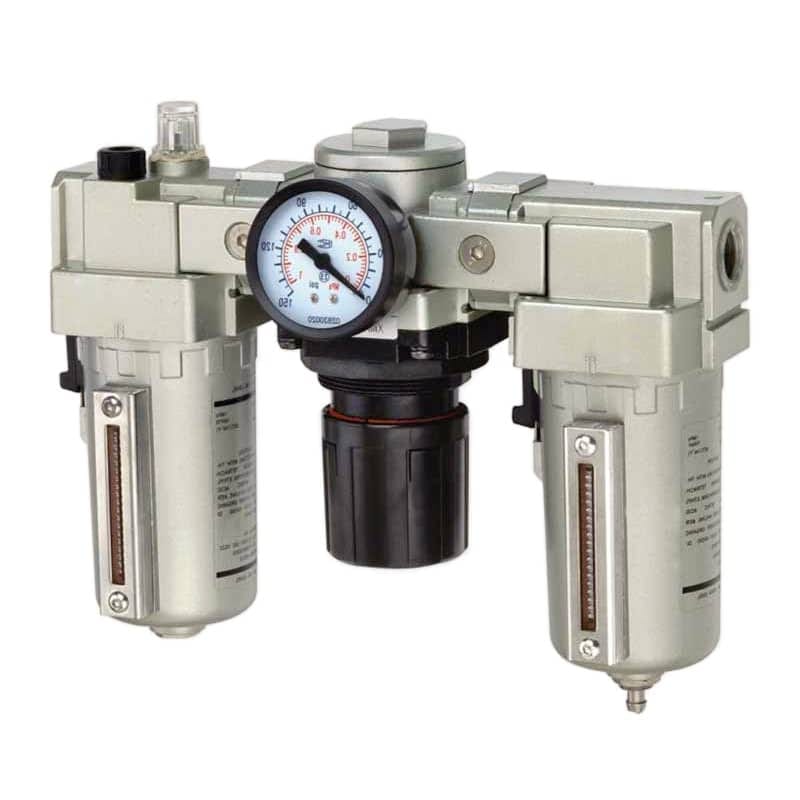

FRL 應同時根據空氣品質與流量性能選型。CAGI 在其壓降簡報中建議，當壓差超過 5 至 7 psig 時更換過濾器濾芯，或至少每六個月更換一次。務必將這項建議與濾芯製造商的壓差上限、污染負載、安全要求及維護說明相互核對。
接口螺紋只是連接尺寸。對閥件而言，應將所需氣缸流量與製造商的 Cv、Kv 或 ISO 6358 資料比較。關於 流量係數 Cv 與氣動閥尺寸選擇 的配套指南說明，為何具有相同螺紋的兩個閥件仍可能有不同的流量容量。
工具閥件與流量壓降計算器在變更支路尺寸前，先依流量、壓力、管路內徑、長度與接頭估算管路壓力損失。壓降 = C x L x Q^1.85 /（d^5 x P）流量管長等效接頭長度內徑開啟計算工具
如何設計系統以預防尖峰需求造成的流量供應不足？
CAGI 的尺寸設計簡報表示，在增加容量前，現有需求曲線應先辨識最大、平均與最小需求。固定保留 25% 並不是通用的工程規則；所需裕量取決於量測到的尖峰、同時性、擴充計畫、壓縮機控制、儲氣，以及可接受的最低使用點壓力（CAGI，2022）。
應從負載向外建立尺寸審查：
- 定義致動器缸徑或有效面積、行程、目標時間、工作壓力與每分鐘循環次數。
- 確定哪些致動器可能同時需要空氣，不要脫離情境地把所有銘牌負載直接相加。
- 針對所需方向，同時檢查腔室充氣與排氣路徑。
- 在預期入口壓力與可接受出口下垂範圍下，比較閥件與調壓器。
- 根據實際內徑、長度、接頭、目標流量與可接受壓損選擇管路尺寸。
- 確認機台支路、總管、處理設備、儲氣桶與壓縮機控制能支援相同的尖峰事件。
對於致動器側的需求， 氣缸流量需求計算器 可根據缸徑、行程、壓力與目標行程時間估算所需流量。請將結果作為閥件與管路檢查的輸入，而不要把它視為上游工廠系統能夠提供該流量的證明。
當需求尖峰短暫且有時間恢復時，儲氣桶便能發揮作用。DOE 來源手冊表示，儲氣桶可為尖峰需求提供儲存，並控制系統壓力變化速率；當儲氣與控制設計正確時，間歇性尖峰可能允許使用較小的壓縮機（美國能源部，2003）。
儲氣無法治癒永久性的瓶頸。放置在尺寸不足接頭上游的儲氣桶，可能儲存更多空氣，但接頭仍會限制輸送。同樣地，沒有合適的止回閥、壓力控制、洩壓保護、排水與恢復分析，局部儲氣也可能造成新的運轉問題。
將每個提案中的修正視為假設。如果答案是更大的儲氣桶，記錄到的壓力曲線應顯示短暫需求事件，接著有足夠的恢復時間。如果答案是更大的管路，最大的動態壓差應出現在該管路及其接頭兩端。
預防與試運轉檢查清單
CAGI 建議將分配管的空氣流速限制在 20 ft/s 或以下，並評估間歇性高需求點的儲氣量。這些是篩選用實務，不可取代試運轉資料。可靠的系統會在生產變更讓原始設計假設失效前，記錄壓力、流量與循環行為（CAGI，2022）。
在設計變更、試運轉與定期狀態檢查期間，使用以下清單：
- 記錄每個關鍵動作的最低使用點壓力與目標循環時間。
- 記錄正常及最壞情況下同時使用空氣的設備。
- 量測管路內徑與接頭內孔，不要只依賴管路外徑或螺紋尺寸。
- 檢查調壓器在所需設定壓力與需求下的流量曲線。
- 比較閥件在兩個動作方向的供應與排氣容量。
- 在可能需要壓差檢查的元件前後安裝壓力測點。
- 在可重複的機器狀態下，追蹤循環時間與動態壓力趨勢。
- 依壓差與製造商上限保養過濾器。
- 修復洩漏，因為洩漏會消耗基本容量並降低尖峰需求裕量。
- 新增機器、加快循環、加大氣缸或增加吹氣裝置後，重新檢查需求曲線。
如果壓力曲線看起來健康，但氣缸仍然緩慢，該怎麼辦？轉而檢查非供氣原因：不正確的進氣節流或 出氣節流流量控制、過大的機械側向負載、密封摩擦、對心不良、推力裕量不足、緩衝設定過於激進，或方向控制閥沒有完全切換。
最終標準是可重複性。只有當機器在預期運轉範圍內達到要求的循環，而且沒有靠過高的壓縮機壓力掩蓋限制時，修正才算驗證完成。
流量供應不足常見問答：工程師應檢查什麼？
CAGI 使用三個核心尺寸設計輸入：cfm、psig 與空氣品質，並建議設計良好的系統中壓縮機至使用點的壓降不超過 10%。以下答案將這些系統層級原則套用於最常見的流量供應不足問題，但不把任何單一百分比或維護週期視為通用規則（CAGI，2026）。
懷疑流量供應不足時，第一個應量測什麼？
在故障動作期間，記錄機台入口及受影響致動器附近的動態壓力。如可行，讓兩筆讀值與循環時間及其他閥件事件同步。只看閒置壓力表並不足夠，因為流量停止後壓力可能立即恢復，掩蓋腔室充氣期間發生的限制。
壓縮機容量足夠時，某支氣缸仍可能出現流量供應不足嗎？
可以。穩定的工廠總管並不保證機台支路有足夠流量。負載過高的過濾器、出口壓力下垂的調壓器、狹小的閥路、受限的接頭、尺寸不足的管路或堵塞的消音器，都可能將問題隔離在單一致動器。沿著連續區段量測，直到找到最大的異常動態壓差。
壓降超過 15% 是否就能證明流量供應不足？
不能。不存在能證明流量供應不足的通用 15% 閾值。CAGI 的 10% 數值是從壓縮機排氣口到使用點的系統層級設計基準。元件驗收應改用機器最低壓力、所需流量、供應商性能資料、同步量測，以及產生症狀的運轉事件。
什麼時候局部儲氣桶會有幫助？
當儲存的空氣能支撐短暫事件，且供氣有足夠時間恢復時，局部儲氣桶可以幫上忙。它無法修正持續容量不足的壓縮機或下游瓶頸。儲氣尺寸應根據需求、事件持續時間、可接受的壓力衰減、恢復時間與所需保護硬體來決定。
空氣髒污會造成流量供應不足的症狀嗎？
會。污染物可能使濾芯負載增加、堵塞小型閥孔、損傷密封表面並增加壓力損失。透過壓差或元件檢查確認問題，然後使用所需的空氣品質等級及元件製造商的維護上限，同時修正限制與污染來源。
