氣動閥尺寸計算：如何確保系統達到最佳流量性能？

Q: Cv 可以直接換算成 ISO 6358 音速導通率嗎？

不能用通用除數直接換算。Cv 與 Kv 源自液體參考測試，而 ISO 6358 以音速導通率 C 與臨界壓力比 b 等數值描述可壓縮氣動流量。請使用製造商提供的資料或核准軟體處理確切元件，不要從一種額定值猜估另一種。

氣動閥尺寸計算，是一條能追溯的鏈結，從氣缸幾何尺寸與行程時間，一直連到型錄流量資料及負載機台驗證。請從受命令動作期間所需的空氣量開始，不要從每循環平均耗氣量或連接埠螺紋開始。分別計算兩個腔室的容積，使用絕對壓力，並採用一套製造商支援的 Cv 方法或 ISO 6358 方法。

本文以一份已完成的計算為例做稽核：檢查輸入資料是否完整、單位、壓力基準、額定方法、方向性流路與驗收證據。若要針對固定動作目標建立初始尺寸流程，請參閱為特定氣缸行程時間選擇電磁閥。若要了解係數的基本概念，請閱讀氣動系統中的 Cv 代表什麼。

重點摘要

Parker 的氣缸計算範例在一秒行程下需要 Cv 1.06。

每一個行程都要使用絕對壓力與目標時間。

伸出與縮回必須分開計算。

在型錄明示的條件下檢查供氣與排氣額定值。

用動態壓力與定時行程測試證明選型結果。

計算稽核關卡 1：必要輸入資料是否完整？

Parker 發布的 Cv 1.06 範例使用 5 個應用輸入值：3.25 英吋缸徑、12 英吋行程、80 psig 供氣、允許 5 psi 壓降，以及一秒行程（查閱日期：2026-07-22）。缺少其中任何一項，都會改變結果。

請針對伸出與縮回分別記錄以下數值：

輸入項目	必要值	為何會改變閥尺寸
氣缸幾何尺寸	缸徑、活塞桿直徑、行程	決定無桿端與活塞桿端的腔室容積
動作目標	伸出時間、縮回時間、停留時間	把單次行程需求與平均耗氣量分開
壓力	負載中的閥入口壓力與氣缸口壓力	決定可用壓力與允許壓降
負載狀態	質量、方向、加速度、摩擦	決定計算出的壓力是否能推動負載
空氣路徑	閥型號、管內徑與長度、接頭、控制器、消音器	辨認閥體以外的限制
運轉模式	每分鐘循環數與同時動作的致動器	決定支路與壓縮機需求
環境	空氣溫度與型錄參考條件	保持標準流量換算一致

連接埠尺寸應列在清單上，但它不是容量額定值。兩個 G1/4 閥可能有不同的閥芯通道、內部轉彎、先導配置與排氣額定值。請索取實際入口到工作口、以及工作口到排氣口的流量資料。不要假設一個醒目的總流量數值能代表 5/2 或 5/3 閥的每一條路徑。

最小可用資料集必須具有方向性。單一的「所需 SCFM」數值，會藏住哪個腔室正在充氣、哪個腔室正在排氣、該行程可以使用多少時間，以及哪一條閥路徑正在作用。在型號進入討論前，工作表若有分開的伸出與縮回欄位，就能先消除這種歧義。

因此，工作表不應只有一個「氣缸流量」欄位。至少要記錄每個方向的充氣腔室、排氣腔室、允許行程時間與量測位置，並把實際閥型號、管內徑、管長及節流件列在同一份資料中。這樣在替換閥、改動管路或調整速度時，才不會把不同方向的限制誤合併成一個平均數。

計算稽核關卡 2：伸出與縮回容積是否正確？

4 英吋缸徑配 1 英吋活塞桿時，無桿端面積為 12.566 in²，活塞桿側面積為 11.781 in²，差異為 6.25%。這個幾何關係符合 Parker P1F 技術型錄等氣動氣缸型錄使用的壓力與面積關係（查閱日期：2026-07-22）。

對單桿氣缸，無桿端活塞面積為：

A_p = \frac{\pi D^2}{4}

此處 $A_p$ 是無桿端面積，$D$ 是缸徑。$A_p$ 與 $D$ 在後續計算中都要使用相容的長度單位。活塞桿側的環形面積為：

A_a = \frac{\pi \left(D^2-d^2\right)}{4}

此處 $A_a$ 是活塞桿側面積，$d$ 是活塞桿直徑。所有計算都要維持相容的長度單位。

幾何腔室容積為：

V_e = A_p L

V_r = A_a L

在這些方程式中，$V_e$ 與 $V_r$ 是伸出與縮回容積，$L$ 是行程。當管路與歧管的死容積相對於氣缸腔室很大時，請把它加入計算。對透過長管連接的小缸徑氣缸，這項增加可能很重要。

如果兩根活塞桿直徑相同，雙桿氣缸可以擁有相等的工作面積。無桿氣缸則需要使用自己的有效容積資料。無論哪種結構，都應採用實際致動器幾何尺寸，不要把單桿方程式硬套到其他結構上。

在小缸徑、長管或高頻率動作的設備中，幾何容積和管路死容積的比例尤其值得檢查。若只用型錄缸徑計算，可能低估每次切換必須先填充的空間；若把死容積重複計入每一個腔室，也可能反過來造成過度選型。請把容積的來源與是否包含歧管、接頭和控制器內部空間寫清楚。

計算稽核關卡 3：壓力與標準流量是否有明確定義？

NIST將一個標準大氣壓定義為 14.6959 psi，因此 90 psig 腔室在進行標準容積換算前，約等於 104.7 psia（查閱日期：2026-07-22）。使用 90 而不是 104.7，會低估壓力比。

先將表壓換算為絕對壓力：

p_{\mathrm{abs}} = p_g + p_{\mathrm{atm}}

此處 $p_{\mathrm{abs}}$ 是腔室絕對壓力，$p_g$ 是表壓，$p_{\mathrm{atm}}$ 是當地大氣壓力。當海拔或天氣對驗收容差有實質影響時，請使用量測到的當地大氣壓力。

以腔室容積換算成製造商標準參考容積的第一輪理想氣體換算為：

V_N = V_c \frac{p_{\mathrm{abs}}}{p_N}\frac{T_N}{T_{\mathrm{abs}}}

此處 $V_N$ 是在指定標準條件下的等效容積，$V_c$ 是腔室容積，$p_N$ 與 $T_N$ 是型錄的標準絕對壓力與溫度，$T_{\mathrm{abs}}$ 是空氣的絕對工作溫度。這個估算假設氣體組成相同，不會模擬瞬態熱傳或閥動態。

將該容積換算成一次受命令行程期間的平均流量：

Q_{N,\mathrm{stroke}} = \frac{60 V_N}{t_s}

此處 $Q_{N,\mathrm{stroke}}$ 是每分鐘標準容積，$t_s$ 是以秒計的行程時間。SCFM 使用立方英呎，標準 L/min 使用公升。請一律說明參考條件，因為不同型錄的「標準」並不完全相同。

同一個閥在兩份型錄中出現不同的標準流量數字，不一定代表產品矛盾，可能只是參考溫度、絕對壓力、入口壓力或出口條件不同。比較前先把條件換到同一基準，再將換算結果與實際壓力對下的流量曲線核對；不要直接排列不同單位或不同標準的 headline 數值。

工具氣壓缸選型氣壓缸流量需求計算器輸入缸徑、活塞桿直徑、行程、目標行程時間與工作壓力，估算每條閥流路所需的自由空氣流量。所需流量 = 氣壓缸容積 / 目標時間 × 壓力比缸徑活塞桿直徑行程長度目標行程時間開啟計算工具

這個計算工具提供的是需求估算，不是最終閥型號。它能揭露缺少的輸入值，也能比較伸出與縮回。下一步是用所選閥製造商的氣動流量資料轉換這項需求。

行程所需流量是一次受命令動作進行時所需的平均標準容積流率，用來設定局部供氣與排氣路徑。每循環平均耗氣量則有不同用途：它用來估算較長時間內支路、儲氣筒與壓縮機的重複需求。

計算稽核關卡 4：Cv 方法是否與型錄一致？

Parker計算 3.25 英吋缸徑氣缸在 80 psig、允許 5 psi 壓降下，以一秒移動 12 英吋所需的 Cv 為 1.06（查閱日期：2026-07-22）。型錄方法包含與壓力相關的常數，液體流量的簡化公式並沒有這些條件。

Parker 將其氣缸方法表示為：

C_v = \frac{A_c L C_f A}{28.8 t_s}

在這個型錄方程式中，$A_c$ 是以平方英吋表示的氣缸面積，$L$ 是以英吋表示的行程，$C_f$ 是供氣壓力壓縮係數，$t_s$ 是以秒表示的行程時間。Parker 將 $A$ 稱為允許壓降的「A 常數」。在 80 psig 與 5 psi 壓降下，其計算範例使用 $A = 0.048$。

這不是一組通用常數。請使用候選閥系列所提供的表格與單位。用 Parker 方法算出的係數，不能未經核對就放入另一家供應商的型錄，因為各家對氣動容量的定義可能不同。

一份可審查的計算應保留方程式版本、常數來源、單位換算與取值頁碼。若供應商只提供軟體或曲線，請保存輸入條件與輸出截圖或報告，並標記軟體版本。未來若型錄更新或閥系列改版，工程師才能判斷舊的 Cv 是否仍然可以與新的資料直接比較。

ISO 6358-1規定使用可壓縮流體對氣動元件進行穩態測試，而ISO 6358-3說明如何利用元件特性估算亞音速與阻塞流區域的系統流量（前者於 2022 年確認，後者於 2025 年確認）。遵循這套方法的型錄通常會提供音速導通率 $C$ 與臨界壓力比 $b$。

請從頭到尾使用同一條方法路徑：

可取得的型錄資料	正確下一步	應避免
製造商氣動 Cv 方法	依其壓力、溫度、氣體與單位指示套用	只適用液體的 $Q/C_v$ 簡化式
ISO 6358 的 $C$ 與 $b$	使用供應商的 ISO 方程式、軟體或流量曲線	從 Cv 猜測 $C$
額定 SCFM 或標準 L/min	對照公布的入口、出口、溫度與標準條件	比較不同條件下的醒目總流量
流量曲線	讀取目標壓力對下的容量	超出繪製範圍外推

若只是要比較型錄係數，請使用Cv/Kv 轉換器。這個轉換只能比較係數單位，不會計算可壓縮空氣流量。

計算稽核關卡 5：阻塞流是否正確檢查？

Parker 將其亞臨界空氣方程式限制在出口絕對壓力高於入口絕對壓力的 0.53 倍；ISO 6358 則使用受測元件自身的臨界壓力比 $b$（Parker 工程資料；SMC 流量特性，查閱日期：2026-07-22）。因此，0.53 不是通用值。

在作用中的閥流路計算絕對壓力比：

r = \frac{p_2}{p_1}

此處 $p_1$ 是上游絕對壓力，$p_2$ 是下游絕對壓力。對 ISO 型資料，請把 $r$ 與公布的 $b$ 比較：

臨界壓力比是元件測試得到的亞音速區與阻塞流區邊界。它必須來自適用的型錄或 ISO 6358 資料，而不是把不同閥系列之間的一條固定規則直接複製過去。

當 $r ≤ b$ 時，元件處於阻塞流區。
當 $r > b$ 時，請使用供應商的亞音速關係式或曲線。

「阻塞」在氣體動力學中有精確含義，不要把它當成所有受限制閥的同義詞。管路、消音器或尺寸不足的接頭，都可能限制氣缸速度，但閥本身未必處於音速流動狀態。

SMC 的流量、壓力、壓降與音速導通率軟體會模擬串聯與並聯元件，也提醒計算結果可能與實際設備不同（查閱日期：2026-07-22）。這個提醒很實際：尺寸計算用來選出候選件，而量測用來接受或拒絕已安裝的流路。

錯誤計算檢查：為什麼每循環平均 SCFM 不是閥流量？

在 90 psig 與 14.7 psia 大氣參考值下，絕對壓力比約為 7.12。NIST對 14.6959 psi 標準大氣壓的定義支援這項換算（查閱日期：2026-07-22）。以下範例為了清楚起見，讓溫度等於選定的標準條件。

假設雙作用氣缸的工作表輸入如下：

輸入	數值
缸徑	4.00 in
活塞桿直徑	1.00 in
行程	12.00 in
腔室壓力	90 psig
大氣參考值	14.7 psia
伸出目標	1.0 s
縮回目標	1.0 s
完整循環	每分鐘 15 次

無桿端面積為 12.566 in²，得到 150.8 in³ 或 0.0873 ft³ 的幾何容積。在 7.12 的壓力比下，一次伸出使用約 0.622 標準 ft³。若要在一秒完成伸出，行程期間的平均流量約需 37.3 SCFM。

活塞桿側面積為 11.781 in²，得到 141.4 in³ 或 0.0818 ft³。一次縮回使用約 0.583 標準 ft³，在一秒縮回時約需 35.0 SCFM。

相較之下，每分鐘 15 次完整循環的耗氣量約為：

Q_{N,\mathrm{cycle}} = \left(V_{N,e}+V_{N,r}\right)n

此處 $V_{N,e}$ 與 $V_{N,r}$ 是每次伸出與縮回的標準容積，$n$ 是每分鐘完整循環數。未計入管路容積、洩漏與其他餘量前，結果約為 18.1 SCFM。

結果	約略值	用於設定
伸出充氣路徑平均值	37.3 SCFM	無桿端腔室充氣時的平均標準容積需求
縮回充氣路徑平均值	35.0 SCFM	活塞桿端腔室充氣時的平均標準容積需求
每循環平均耗氣量	18.1 SCFM	支路、儲氣筒與壓縮機規劃

充氣路徑數值本身不能定義排氣流量。伸出時，活塞桿側腔室會依自身變動的壓力曲線排氣；縮回時，無桿端腔室也是如此。請用供應商的方向性流量資料檢查每一條排氣路徑，並確認機台上的背壓。

本範例中的 18.1 SCFM 平均值，不能支持選用一個在無關條件下只額定 18.1 SCFM 的閥。動作期間，充氣路徑大約必須通過這個平均值的兩倍。若兩個行程都必須在半秒完成，所需平均充氣流量還會再加倍，即使每循環消耗的容積沒有改變。

仍然不能只靠這些數字決定精確的閥係數。你必須先選定允許壓降，再套用候選供應商的氣動方法或流量曲線。這個界線很有用：它能避免把看似精確、實際卻沒有依據的 Cv 寫進物料清單。

計算稽核關卡 6：供氣與排氣路徑是否分開？

Parker表示每條閥流路都有自己的 Cv，其氣缸計算範例使用允許 5 psi 壓降，而不是通用百分比餘量（查閱日期：2026-07-22）。因此，有效的審查必須沿著閥內每一條作用中的路徑追蹤。

對氣缸伸出，檢查入口到無桿端的供氣，以及活塞桿端到排氣的流路。對縮回，檢查入口到活塞桿端的供氣，以及無桿端到排氣的流路。5/2 閥對這些路徑的容量可能不同。出口節流控制器與消音器還會在閥額定值之外增加方向特定的限制。

行程	充氣路徑	排氣路徑	必要證據
伸出	調壓器、歧管、閥 P 至 A、管路、無桿端口	活塞桿口、控制器、閥 B 至排氣、消音器	動態壓力與伸出時間
縮回	調壓器、歧管、閥 P 至 B、管路、活塞桿端口	無桿端口、控制器、閥 A 至排氣、消音器	動態壓力與縮回時間

不要為彎頭、過濾器或快速接頭加上一個固定壓損。它們的損失取決於流量、孔徑、幾何形狀與工作壓力。請使用供應商曲線，或量測組裝完成的路徑。對長管路，請比較壓縮空氣壓降的原因與修正方法及壓降計算器的結果。

同時動作的致動器需要以時間為基礎審查。只加入真正重疊的需求，再檢查共用支路、歧管入口、調壓器與局部儲氣筒。把每個致動器的最大流量全部相加會造成不必要的過大尺寸；忽略重疊則會造成壓力下陷。

重疊判定最好配合實際順序圖，而不是用設備上所有致動器的額定值估算。若兩個動作只重疊 100 ms，對支路的瞬時需求與整個循環平均需求可能不同；若某個閥在同一時間持續排氣，還要把它對共用排氣歧管與消音器背壓的影響一併記錄。

驗收時也應保留這個時序假設，否則後續增加一個並行動作後，原本通過的閥尺寸計算可能失去適用範圍。變更後要重新檢查支路壓力。

若驗收包含多個同時動作，請保留每一個動作的開始時間、閥入口壓力、氣缸兩側壓力和完成時間。平均行程時間可能掩蓋其中一個支路在另一個支路啟動時發生的塌壓。把最差組合與單獨動作分開記錄，才能判斷閥容量是足夠，還是只在沒有競爭流量時看似足夠。

證明選型結果的驗收證據

CAGI建議，在設計良好的系統中，從壓縮機出口到使用點的壓降限制在 10% 以內（查閱日期：2026-07-22）。這個系統層級目標不能取代局部測試，但能提供調查負載壓損的實用觸發點。

機台放行前，請記錄：

閥零件編號，以及每個相關 Cv、$C$、$b$ 或額定流量值的來源頁面。
公布的入口、出口、溫度、氣體與標準參考條件。
每一個行程的氣缸缸徑、活塞桿直徑、行程、負載方向與目標時間。
管內徑與長度、接頭數量、速度控制器方向與消音器型號。
致動器動作時的閥入口壓力與兩個氣缸口壓力。
冷機啟動、正常溫度、允許最大負載與生產循環速率下的伸出及縮回時間。
共用同一空氣支路的同時機台功能。

依我們的經驗，靜止時觀察調壓器壓力表，是最沒有用的驗收讀數之一。加速期間的壓力曲線會說出不同的故事：若閥入口塌壓，請調查上游支路；若入口壓力保持但氣缸口落後，請檢查閥、接頭與管路；若排氣壓力上升，請檢查出口節流路徑與消音器。

一次只更動一項限制，並重複相同的負載循環。只有在確認閥是控制限制、且替換閥的公布流量資料涵蓋實際壓力對後，使用更大閥體才有依據。否則，更大的本體可能仍然無法縮短行程時間。

Parker Virtual Engineer 閥選型流程可以從通用致動器或一般氣動流量需求開始，再比較合適的閥選項（查閱日期：2026-07-22）。請把選型軟體當成有文件記錄的交叉核對，不要用它取代輸入值紀錄與已安裝迴路測試。

最終計算稽核紀錄應包含什麼？

ISO 6358-1於 2022 年確認，ISO 6358-3 於 2025 年確認，而第 1 部分的第 2 號修訂版在 2026 年 4 月發布，用來處理量測不確定度（ISO 6358-1 Amendment 2:2026，查閱日期：2026-07-22）。可追溯的紀錄必須指出測試方法與條件。

請保留一份包含 4 層的計算 package：

需求：伸出與縮回容積、絕對壓力、溫度參考與目標行程時間。
選型：每一條閥路徑使用的確切型錄方程式、曲線或 ISO 6358 資料。
迴路：管路、接頭、歧管、調壓器、速度控制器與排氣附件。
驗收：負載壓力曲線、行程時間、測試條件、儀器編號與通過限制。

紀錄也應說明未知項目。如果活塞桿直徑、下游壓力或型錄的標準流量參考條件缺失，請標記計算未完成。這比用任意 25% 安全係數遮住資料缺口更安全。

若要診斷更廣泛的已安裝系統，請參閱閥 Cv 如何影響系統性能及壓力波動如何影響氣動設備。

氣動閥尺寸計算常見問題

Parker 的 Cv 1.06 範例與 ISO 6358 分開定義的亞音速及阻塞流區，說明為什麼一種捷徑不可能涵蓋所有氣動閥（Parker 工程資料；ISO 6358-3，查閱日期：2026-07-22）。以下回答聚焦於最可能改變選型的決策。

只用氣缸每分鐘循環數，可以決定氣動閥尺寸嗎？

不可以。每分鐘循環數能估算平均耗氣量，但閥必須在每一次受命令行程期間通過空氣。加入缸徑、活塞桿直徑、行程、工作壓力，以及分開的伸出與縮回時間，再以相同的入口、出口、溫度與標準條件，把行程需求與型錄流量資料比較。

連接埠尺寸足以比較兩個方向控制閥嗎？

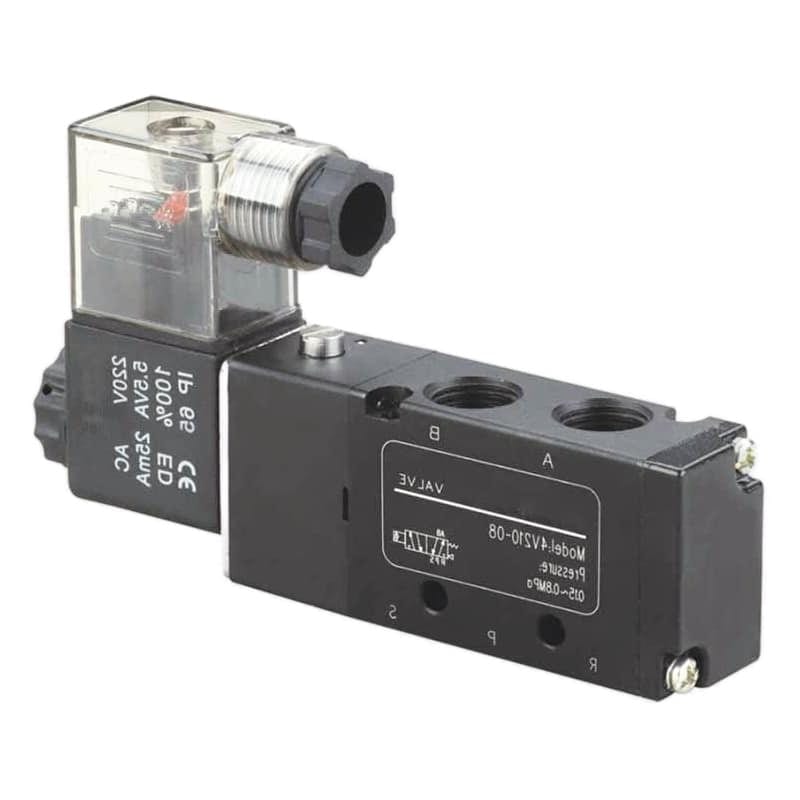

不夠。連接埠尺寸描述的是接頭，不是內部容量。請比較每一條相關供氣與排氣路徑公布的 Cv、ISO 6358 導通率、臨界壓力比或流量曲線。也要檢查管內徑、接頭、歧管通道、速度控制器與消音器，因為任何一項都可能主導已安裝系統的壓降。

應在計算出的 Cv 上加固定安全係數嗎？

沒有一個通用百分比能涵蓋所有氣動迴路。先定義允許壓損與不確定度，再選擇下一個合適的型錄容量。於低供氣壓力、允許最大負載、冷機啟動、生產速率與同時需求下驗證，並記錄通過性能與驗收限制之間的實測餘量。

Cv 可以直接換算成 ISO 6358 音速導通率嗎？

不能用通用除數直接換算。Cv 與 Kv 源自液體參考測試，而 ISO 6358 以音速導通率 $C$ 與臨界壓力比 $b$ 等數值描述可壓縮氣動流量。請使用製造商提供的資料或核准軟體處理確切元件，不要從一種額定值猜估另一種。

安裝較高 Cv 的閥後，氣缸為什麼仍然很慢？

閥可能不是控制限制。請在動作期間量測閥入口壓力、兩個氣缸口壓力與行程時間。細管、尺寸不足的調壓器、受限制的接頭、出口節流設定、堵塞的消音器、緩衝調整、共用支路或排氣路徑不足，都可能讓更大的閥無法提高速度。
