什麼是氣體的基本概念？它如何影響工業應用？

Q: 為什麼壓力正確，氣動氣缸仍可能運動緩慢？

機器閒置時，靜態壓力可能恢復正常；但在行程期間，受限的供氣或排氣路徑可能限制氣體質量流量並改變兩側腔室壓力，因此需要動態壓力、位置、負載與體積資料。

Q: 壓縮空氣可以與氮氣或氧氣互換嗎？

不可以。氣體種類會改變密度、洩漏特性、材料相容性、潔淨度、通風、偵測，以及火災或窒息危害。一般氣動硬體並不會自動適用於其他氣體或司法管轄區。

氣體是一種粒子可以自由移動並填滿可用空間的物質，因此其密度會隨壓力、溫度、質量或體積改變。這使氣體適合儲存與傳遞能量，但也表示單靠靜態壓力讀值，無法預測工業機器的力量、速度、耗氣量或反應。

氣動自動化把這個定義轉化為實際的工程問題。壓力差產生致動器力量；氣體質量流經完整的供氣與排氣路徑，會隨時間改變腔室壓力。溫度與水分會改變密度、凝結風險、潤滑狀態及材料限制。氣體種類又增加一層考量，因為壓縮空氣、氮氣、氧氣與製程氣體並不是可以互換的服務。

重點摘要： NIST 將 1 個標準大氣壓定義為正好 101,325 Pa。因此，以該參考值為近似基準的 6 bar 表壓空氣管路，約為 7.013 bar 絕對壓力。在選擇硬體前，氣體狀態計算應使用絕對壓力與開爾文溫度；機器診斷應使用動態壓力與流量；同時確認適用於該氣體的相容性與安全要求。

影片： 理想氣體定律（互動模擬） LearnChemE 的模擬展示壓力、體積、溫度與氣體量如何相互變化。

使用此模擬可了解：當一項氣體狀態變數改變時，其他變數為何必須保持不變、重新測量或重新計算。

從工程角度看，氣體如何定義？

OpenStax 以絕對壓力、體積、粒子數與絕對溫度定義理想氣體狀態；NIST 則將 1 個標準大氣壓定義為正好 101,325 Pa。這些參考資料說明，除非明確標示氣體量、狀態變數、單位與參考條件，否則氣體描述並不完整（OpenStax; NIST).

在分子層級，相較於同一物質處於液態或固態時，氣體粒子彼此相隔很遠。它們向不同方向移動，彼此碰撞，也會撞擊容納它們的邊界。這些與壁面的碰撞形成壓力。加熱會提高粒子的平均平移動能，冷卻則會降低。壓縮固定量的氣體會縮短可供運動的距離，並提高碰撞頻率。由於粒子之間存在相當大的空間，增加質量或減小體積，對氣體密度的提升通常遠大於對液體密度的提升。當密度升高或氣體接近液化時，分子體積與分子間吸引力便會變得重要（OpenStax).

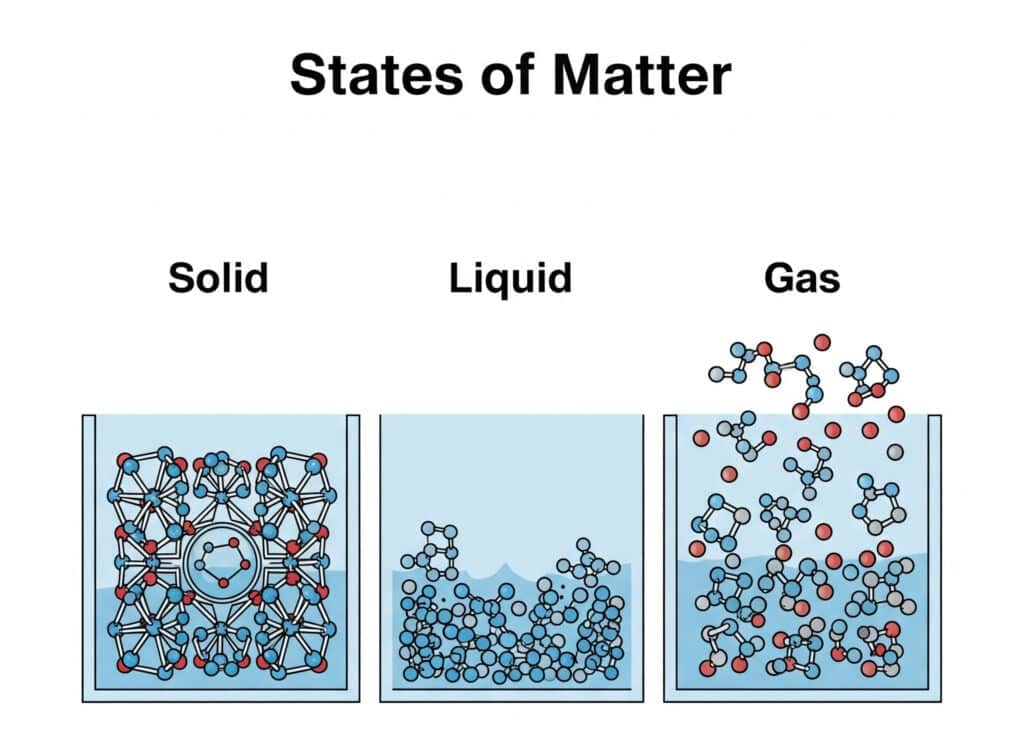

固態、液態與氣態中粒子排列的簡化比較

這種差異會改變機器的行為：

工程特性	氣體	液體	工業影響
形狀	填滿可用的邊界空間	呈現容器形狀	兩者都需要圍阻空間與明確的流動路徑
體積	會隨壓力與溫度大幅變化	在一般液壓服務中變化相對很小	氣動腔室會儲存能量，並表現得像具有順應性的彈簧
密度	會隨狀態變化	通常視為近似不變	實際體積流量會沿著氣體迴路改變
相態風險	在某些條件下可能凝結或液化	可能汽化或發生氣蝕	溫度、壓力與組成決定有效的模型

稱氣體「可壓縮」雖然正確，但並不完整。對機器而言，重要的是已知體積中容納多少氣體質量、其絕對壓力與溫度是多少，以及質量進入或離開的速度。這正是課堂定義與工程定義之間的界線。

哪些變數定義了氣體狀態？

NIST 的 2022 CODATA 摩爾氣體常數值正好是 8.314462618 J·mol⁻¹·K⁻¹。在理想氣體模型中，這個常數連結絕對壓力、體積、氣體量與絕對溫度。方程式雖然簡潔，但每個輸入仍須標明單位、參考基準與測量位置（NIST).

其理想氣體方程式為：

pV = nRT

其中， $p$ 是以 Pa 表示的絕對壓力， $V$ 是以 m³ 表示的體積， $n$ 是以 mol 表示的氣體量， $R$ 是以 J·mol⁻¹·K⁻¹ 表示的摩爾氣體常數，而 $T$ 是以 K 表示的絕對溫度。此模型假設只有單一氣相且行為符合理想狀態。它描述的是狀態；單靠它本身無法預測閥流量或氣缸運動。

五項輸入主導大多數工業氣體決策：

變數	必須標明的內容	典型錯誤
壓力	絕對壓力、表壓或差壓；靜態或動態	將 barg 或 PSIG 代入絕對壓力方程式
體積	容器、管路、歧管，或會變化的致動器腔室體積	忽略接頭、死體積或行程位置
溫度	狀態方程式所需的開爾文氣體溫度	將環境 °C 溫度當成 K 制的腔室溫度
氣體量	選定邊界內的質量或莫耳數	將洩漏或流動中的控制體積視為固定質量
組成	乾燥空氣、濕空氣、氮氣、氧氣、燃料氣體或混合氣體	將空氣資料套用到其他氣體

壓力參考值可按下式換算：

p_{\mathrm{abs}} = p_{\mathrm{gauge}} + p_{\mathrm{atm}}

$p_{\mathrm{abs}}$ 是絕對壓力， $p_{\mathrm{gauge}}$ 是相對於當地大氣壓的表壓讀值，而 $p_{\mathrm{atm}}$ 是當地大氣壓。三者必須使用相同單位。NIST 將 1 個標準大氣壓定義為正好 101,325 Pa，但當地大氣壓會因天氣與海拔而變化（NIST).

需要更深入的壓力參考說明嗎？請參閱獨立的絕對壓力指南。該指南說明氣缸推力何時使用表壓，以及氣體狀態、壓縮機壓比、真空或流量計算何時必須使用絕對壓力。

可壓縮性如何改變工業設備？

以 1.013 bar 大氣壓為參考的 6.0 bar 表壓空氣管路，約為 7.013 bar 絕對壓力。在溫度、組成與體積相同的情況下，其中的氣體量約為大氣壓下同一體積的 6.92 倍。這個計算比值同時說明了氣動設備可用的能量儲存，以及壓力反應延遲的原因（NIST).

固定邊界中壓縮前後的氣體粒子

閥門開啟時，致動器腔室不會瞬間從大氣壓跳升到供氣壓力。氣體質量必須通過過濾器、調壓器、閥門、接頭與管路，而腔室體積也可能同時改變。腔室越大或管路越長，要達到相同的壓力升幅就需要更多質量。小型節流會減慢傳遞；排氣受阻則會讓活塞另一側維持反向壓力。因此，同一套硬體在短行程與長行程、快速反向或停留期間，可能呈現不同的壓力反應。供氣體積、排氣體積、熱交換與運動都會改變壓力歷程。

因此，力量、速度與儲存能量需要分別檢查。有效面積兩側的壓力差會產生力量：

F_{\mathrm{net}} = p_{\mathrm{cap}}A_{\mathrm{cap}} - p_{\mathrm{rod}}A_{\mathrm{rod}} - F_{\mathrm{loss}}

$F_{\mathrm{net}}$ 是以 N 表示的可用機械力。兩個 $pA$ 項代表作用於有效面積（m²）上的腔室壓力（Pa），而 $F_{\mathrm{loss}}$ 包含密封件阻力、導向摩擦、重力及其他反向力量。當動態力量重要時，應同步測量腔室壓力。

流量決定這些腔室壓力能以多快的速度改變。體積與受困氣體會影響順應性，因此長管路與大型死空間可能使反應變得柔弱。即使沒有氣體跨越邊界，溫度改變也會改變密度並使壓力讀值移動。這些效應說明，氣缸可能通過靜態力量檢查，卻仍無法達到循環時間或重複性目標。

先從氣體狀態與質量傳遞開始，再將測得的腔室壓力連結到機械結果。跳過中間階段，容易導致不必要地提高壓力或更換元件。

需要動態方程式、臨界流邊界與測量策略的讀者，可繼續閱讀氣體動力學指南。本文建立變數框架；該指南則進一步說明運動中的系統。

為什麼壓力與流量是不同的設計變數？

ISO 6358-1:2013 定義具有可壓縮流體流路的氣動元件穩態測試，但排除氣缸與蓄能器等能量交換裝置。其 2026 年修訂版新增測量不確定度評估。這個適用範圍本身就是一項提醒：元件流量資料與致動器運動相關，但不是同一種計算（ISO).

機器閒置時，幾乎沒有流量通過節流部位，因此靜態壓力表可能顯示預期壓力。運動期間，調壓器可能下垂，閥門流路可能限制質量流量，或排氣背壓可能升高。因此，同一個壓力表在行程開始前看似正常，卻可能測不到造成運動變慢的條件。

壓力支撐力量；流量與體積則控制有效壓力形成的速度。系統必須同時滿足兩方面：

設計問題	主要證據	容易誤導的捷徑
致動器能否移動負載？	最小動態腔室壓力差與有效面積	壓縮機房壓力
能否按時完成行程？	供氣與排氣導通能力、體積、負載及壓力曲線	僅看端口螺紋尺寸
節流部位是否發生阻塞流？	上游與下游絕對壓力，加上測試流量資料	僅看壓降
流量需求是否以一致方式標示？	在已宣告參考條件下的質量流量或體積流量	未標示參考條件的 L/min 或 CFM

NIST 提醒，sccm 等單位可能採用不同的參考溫度。其表格對列出的標準體積流量單位採用 101,325 Pa 與 0°C 下的理想氣體假設（NIST）。如果供應商使用 20°C，相同數值的「標準流量」標籤便不再代表完全相同的氣體質量。

根據我們審查應用案例的經驗，最有效的第一步通常是在行程期間測量閥門入口及氣缸兩個端口的壓力，並同步記錄位置。三條同步壓力曲線加上一條位置曲線，比靜態總管壓力表能揭示更多資訊。如果供氣壓力崩落，應檢查上游；如果排氣中的腔室仍維持加壓，應檢查排氣路徑。當兩側壓力都足夠時，便應關注機械負載或摩擦。請在觸發問題的生產事件下重複測試，包括同時用氣的設備。否則，安靜狀態下的測試可能掩蓋你想找出的節流點。流量不足排查指南該指南將進一步說明這條故障排查路徑。

理想氣體模型何時不再足夠？

理想氣體計算使用恰好等於 $Z=1$ 。NIST REFPROP 使用特定流體的狀態方程式，計算密度、相平衡、黏度、音速與壓縮因子等真實流體性質。當組成、高壓、低溫或接近相態邊界使理想行為變得不確定時，這種更完整的模型才適用（NIST REFPROP).

一個常見的真實氣體修正式為：

pV = ZnRT

$Z$ 是無因次量。當 $Z$ 對所需工程精度而言足夠接近 1 時，理想模型可能已足夠；若不是，應使用經驗證的氣體性質資料或適用的狀態方程式。「足夠接近」應由應用的不確定度預算決定；不存在適用於所有氣體與溫度的單一壓力門檻。

請依照以下界線判斷：

情況	合理的起始模型	下一項必要檢查
一般中等氣動條件下的乾燥廠務空氣	用於狀態估算的理想氣體關係式	製造商流量資料與機器測量結果
快速充氣或排氣	可壓縮流體的暫態行為	閥門導通能力、壓力比、熱傳遞、體積
接近凝結或液化的氣體	真實流體或兩相模型	相態邊界與供應商性質資料
高壓特殊氣體或製程氣體	適用於特定氣體的真實流體模型	確切組成、材料、規範與洩壓要求
安全關鍵容器或氣缸	適用的設計標準	由具能力的工程人員審查；絕不可只依賴本文

兩種捷徑容易造成問題。第一，良好的理想氣體狀態估算並不能驗證閥門流量方程式。第二，以乾燥空氣計算出的數值，不能自動套用到二氧化碳、氫氣、冷媒、氧氣或混合製程氣體。如果製造商公布了特定氣體的修正資料，應先使用該資料，再套用一般空氣曲線。

水分與氣體種類如何改變元件選擇？

ISO 8573-1:2010 將壓縮空氣純度分為三個主要污染物組別：微粒、水與油；同時也識別氣態與微生物污染物。這個架構很重要，因為即使壓力與流量規格正確，水分、油氣溶膠或微粒仍可能縮短閥門、密封件、感測器或製程的使用壽命（ISO).

壓縮空氣規格應記錄指定位置所需的純度。過濾器等級不等於已證明壓力露點；乾燥機在額定條件下的等級，也不等於已證明尖峰流量期間的乾燥度。「需潤滑」的註記沒有說明多少油會到達致動器，也沒有說明下游元件是否允許額外的油。

ISO 空氣品質指南說明完整的純度標示方式。若關注的是水分，請使用壓力露點指南將測得的露點與空氣可能接觸到的最冷表面連結起來。

氣體種類改變的不只是密度：

氣體服務	選擇問題	不可跳過的邊界
壓縮空氣	水分、微粒、油、壓力與尖峰流量	用氣點空氣品質與排氣行為
氮氣或其他惰性氣體	材料相容性、洩漏、通風與流量資料	氧氣置換風險與現場程序
氧氣或富氧服務	適用於氧氣的材料與潔淨度	專業氧氣服務核准；一般空氣硬體並不能作為適用證明
燃料、有毒、腐蝕性或反應性氣體	特定氣體的閥門、密封、偵測與通風要求	適用規範、氣體供應商資料與危害分析
冷媒或低溫服務	相態、溫度、壓力與洩壓行為	真實流體性質與額定設備

本文不是壓縮氣體處理程序。在美國，OSHA 29 CFR 1910.101 涵蓋壓縮氣體容器的檢查、搬運、儲存、使用及洩壓裝置（OSHA）。其他司法管轄區適用不同規則。對於一般廠務空氣以外的任何氣體，在購買或操作前，請確認當地法規要求、氣體供應商指示，以及元件的確切核准範圍。

元件選擇前的現場測量

CAGI 將壓縮空氣設備選型化簡為三項已宣告參數：cfm 耗氣需求、psig 壓力與空氣品質。這是採購時很好的起點，但自動化迴路還需要時間、位置、溫度與負載背景，才能在造成尖峰需求的事件下檢查所選元件（CAGI).

先在實際路徑外圍畫出邊界，包括機器入口、空氣處理元件、閥門、接頭、管路、致動器腔室、另一側腔室與排氣。接著記錄以下內容：

氣體種類與狀態： 組成、純度、用油政策、壓力露點與已知污染物。
壓力參考值： 靜態與動態數值、表壓或絕對壓力標示、感測器位置，以及必要時的當地大氣壓。
溫度範圍： 供氣溫度、當地環境、最冷暴露表面、啟動、連續運轉與停機條件。
需求事件： 行程時間、同時用氣設備、尖峰流量區間、工作週期與恢復時間。
流量路徑： 閥門料號與方向、導通能力或流量曲線、管內徑與長度、接頭、消音器及排氣節流。
機械結果： 負載、有效面積、位置曲線、速度、加速度、摩擦症狀、緩衝與重複性。

下一步應該做什麼？將證據與故障模式對應。動態入口壓力下降表示應查找上游；持續存在的排氣壓力指向出口路徑；腔室壓力足夠但運動無力，則應檢查面積、摩擦、負載或幾何條件；致動器出現水分，應優先檢查露點、排水、冷卻或外部進水，而不是換用更大的閥門。

廠務層級決策需要壓縮空氣系統設計指南，該指南連結需求、儲氣、分配、壓力控制與空氣處理。若要了解壓力—面積與壓力—體積的基礎原理，請使用氣動基本定律指南.

可測試的規格不應只寫「需要 6 bar 空氣」。應標明氣體、參考壓力、元件處的最低動態壓力、尖峰需求與參考條件、溫度範圍、純度要求、連接尺寸、流向、工作週期與驗收測試。這能讓供應商在硬體到達機器前，有足夠背景指出錯誤假設。

氣體基本概念常見問題

OpenStax、NIST 與 ISO 將氣體狀態、參考條件、元件流量資料及空氣純度分別定義。以下四個答案維持這種區分：理想氣體方程式使用四個狀態變數，氣體比值使用絕對壓力，運動判斷使用動態測量，而壓縮空氣品質使用 ISO 8573 的三個污染物組別。

什麼是氣體的基本概念？

氣體會膨脹以填滿可用邊界，並隨壓力、溫度、質量或體積改變而改變密度。OpenStax 以絕對壓力、體積、粒子數與絕對溫度描述其理想狀態。工業設備利用這些變化進行能量儲存、輸送、吹掃、熱傳遞、感測與氣動運動（OpenStax).

為什麼氣體定律計算必須使用絕對壓力？

絕對壓力從完全真空開始，因此代表實際氣體狀態；表壓則從當地大氣壓開始。NIST 將 1 個標準大氣壓定義為正好 101,325 Pa；因此，以該參考值為近似基準的 6 bar 表壓約為 7.013 bar 絕對壓力。混用兩種參考基準會破壞壓力比、密度與氣體量的計算（NIST).

為什麼壓力正確，氣動氣缸仍可能運動緩慢？

機器閒置時，靜態壓力可能恢復正常；但在行程期間，受限的供氣或排氣路徑可能限制氣體質量流量，並改變兩側腔室壓力。ISO 6358-3 建模元件與管路系統中的亞音速及阻塞可壓縮流，但運動中的氣缸仍需要動態壓力、位置、負載與體積資料（ISO).

壓縮空氣可以與氮氣或氧氣互換嗎？

不可以。氣體種類會改變密度、洩漏特性、材料相容性、潔淨度、通風、偵測，以及火災或窒息危害。OSHA 29 CFR 1910.101 涵蓋美國的壓縮氣體容器，而 ISO 8573-1 涵蓋壓縮空氣純度。兩者都不會讓一般氣動硬體自動適用於其他氣體或司法管轄區（OSHA).

來源與工程邊界

來源選擇包括：以 OpenStax 說明分子模型；以三項 NIST 參考資料說明常數與真實流體性質；以兩項 ISO 標準說明流量與空氣純度；以及一項美國 OSHA 法規。CAGI 補充壓縮空氣選型背景。對於特定機器或氣體服務，產品額定值、當地法規與氣體供應商要求仍優先於這份一般說明。

OpenStax：理想氣體定律，壓力、體積、粒子數與絕對溫度。
OpenStax：理想氣體的分子模型，分子運動、碰撞與非理想行為。
NIST CODATA：摩爾氣體常數，2022 年建議值。
NIST《SI 指南：換算因子》，標準大氣壓的精確換算。
NIST：壓力與氣體流量單位換算，壓力單位與已宣告的標準流量條件。
NIST REFPROP，真實流體狀態方程式與傳輸性質。
ISO 6358-1:2013，氣動元件穩態流量特性測試。
ISO 6358-3:2014，元件與管路系統的可壓縮流特性。
ISO 8573-1:2010，壓縮空氣污染物與純度等級。
OSHA 29 CFR 1910.101，美國壓縮氣體的一般要求。
CAGI：《使用壓縮空氣》，需求、壓力與空氣品質選型背景。

作者 David Li 專注於壓縮空氣安全與系統可靠性的技術審查。
