Ein 3/2-Ventilsymbol steht für drei Anschlüsse und zwei Schaltstellungen. Ein 5/2-Symbol steht für fünf Anschlüsse und zwei Stellungen. Diese Schreibweise zeigt, wie viele äußere Strömungsanschlüsse und diskrete Zustände das Ventil hat; Normalstellung, Betätigungsart, Durchflusskapazität und Verhalten bei einem Fehler ergeben sich daraus allein jedoch nicht.
ISO 1219-1 definiert die Bausteine und Regeln für die Erstellung von Fluidtechnik-Symbolen, während ISO 1219-2 deren Verwendung in Schaltplänen behandelt. Um ein Wegeventil richtig zu lesen, prüfen Sie jedes Stellungsfeld, verfolgen Sie jeden Strömungsweg, identifizieren Sie die Betätigungssymbole an beiden Enden und erstellen Sie anschließend eine einfache Zustandstabelle.
Wichtige Erkenntnisse
- In der Schreibweise 3/2 und 5/2 zählt die erste Zahl die Anschlüsse und die zweite die Stellungen.
- Pfeile zeigen verbundene Strömungswege; abgeschlossene Linien zeigen gesperrte Wege.
- Die Federseite und keine allgemeine Links-rechts-Regel kennzeichnet den Feder-Rücklaufzustand.
- Prüfen Sie Anschlussmarkierungen nach ISO 11727 und dem Ventildatenblatt, bevor Sie Schläuche anschließen.
Was bedeuten 3/2 und 5/2 auf einem Pneumatikventilsymbol?
Ein 3/2-Ventil hat 3 Anschlüsse und 2 Stellungen; ein 5/2-Ventil hat 5 Anschlüsse und 2 Stellungen. Parkers ISO-1219-Leitfaden führt sowohl normalerweise offene als auch normalerweise geschlossene 3/2-Funktionen auf und bestätigt damit, dass die Schreibweise mit Schrägstrich die Anzahl von Anschlüssen und Stellungen und nicht die Ruhestellung definiert (Parker).
Lesen Sie die Bezeichnung als Anschlüsse/Stellungen:
| Bezeichnung | Äußere Anschlüsse | Schaltstellungen | Typische gesteuerte Arbeitsanschlüsse |
|---|---|---|---|
| 3/2 | 3 | 2 | 1 |
| 5/2 | 5 | 2 | 2 |
Die Felder im Symbol stellen mögliche Schieber- oder Sitzventilzustände dar und keine getrennten Ventile. Ein Symbol mit zwei Stellungen enthält daher zwei benachbarte Zustandsfelder. Ein 5/3-Ventil hat dieselben fünf Hauptanschlüsse wie ein 5/2-Ventil, ergänzt aber eine dritte Mittelstellung. Die Verbindungen der Mitte müssen separat gelesen werden, wie in unserem Leitfaden zu Mittelstellungen von 3-Stellungs-Ventilen erklärt.
Die Schreibweise sagt außerdem nichts über die physische Größe des Ventils aus. Zwei 5/2-Ventile können unterschiedliche Anschlussgewinde, Durchflusswerte, Vorsteuerdruckgrenzen, Dichtungswerkstoffe, Handhilfsbetätigungen oder Verteileranschlüsse haben. Verwenden Sie das Symbol zum Verständnis der Funktion und anschließend das Datenblatt zur Auswahl der Hardware.
Wie lesen Sie Stellungsfelder, Pfeile und gesperrte Wege?
ISO 1219-1 legt Symbolelemente und Regeln für Fluidtechnikbauteile fest, und ISO 1219-2 gilt für die Anwendung dieser Symbole in vollständigen Schaltplänen (ISO 1219-1; ISO 1219-2). Lesen Sie bei einem Zwei-Stellungs-Ventil jeweils ein Feld und beziehen Sie das benachbarte Feld erst ein, wenn jeder Anschluss im ersten Zustand erfasst ist.
Gehen Sie in dieser Reihenfolge vor:
- Felder zählen. Zwei benachbarte Felder bedeuten zwei Schaltstellungen.
- Äußere Hauptanschlusslinien zählen. Zählen Sie Pilot-, Ablass- oder elektrische Leitungen nicht als Hauptströmungsanschlüsse.
- Pfeile in einem Feld verfolgen. Ein Pfeil verbindet die Anschlüsse an seinen beiden Enden und zeigt die vorgesehene Strömungsrichtung.
- Abgeschlossene oder T-förmige Enden finden. Sie zeigen einen in dieser Stellung gesperrten Weg.
- Das andere Feld wiederholen. Kombinieren Sie niemals Pfeile aus zwei Feldern zu einem gedachten Strömungszustand.
- Betätiger an beiden Enden lesen. Federn, Magnetspulen, Piloten, Drucktaster, Rollen oder Rastungen erklären, wie das Ventil den Zustand wechselt.
Nach unserer Erfahrung ist eine Wahrheitstabelle das sicherste Denkmodell und nicht das Bild eines bewegten Schiebers. Schreiben Sie für jede Stellung eine Zeile und notieren Sie, welche Anschlüsse verbunden und welche gesperrt sind. Diese Methode funktioniert auch, wenn das Symbol gedreht, in eine Verteilerzeichnung eingebettet oder ohne die vertrauten Buchstaben P, A, B, R und S dargestellt ist.
Parallele innere Linien ohne Pfeilspitzen können verwendet werden, wenn die Strömungsrichtung nicht festgelegt ist. Eine Kreuzung bedeutet nicht automatisch, dass sich zwei Wege verbinden. Verfolgen Sie die Linienenden und Verbindungspunkte der Zeichnung und prüfen Sie die Bauteillegende, wenn die Darstellung unklar ist.
Welche Anschlussnummern und Buchstabencodes sind zu erwarten?
ISO 11727 behandelt Kennzeichnungs- und Markierungsregeln für Hauptströmungs-, Steuer-, Pilotversorgungs- und Magnetanschlüsse an pneumatischen Steuerventilen (ISO 11727). In der üblichen numerischen Konvention ist Anschluss 1 die Druckversorgung, Anschlüsse 2 und 4 sind Arbeitsanschlüsse und Anschlüsse 3 und 5 sind Abluftanschlüsse; daneben können Buchstaben stehen.
| Anschluss | Üblicher Buchstabe | Funktion in typischen Wegeventil-Schaltplänen |
|---|---|---|
| 1 | P | Hauptdruckversorgung |
| 2 | A | Erster Arbeits- oder Antriebsanschluss |
| 3 | R oder EA | Abluft zum Arbeitsanschluss 2 |
| 4 | B | Zweiter Arbeits- oder Antriebsanschluss |
| 5 | S oder EB | Abluft zum Arbeitsanschluss 4 |
| 12, 14 | Pilot-/Steuerbezeichnungen | Pneumatische Signale zum Umschalten des Ventils |
Aus unserer Analyse von Herstellerzeichnungen geht hervor, dass Buchstabenkonventionen häufiger variieren als das grundlegende Nummernmuster. Behandeln Sie numerische und alphabetische Bezeichnungen als Gegenprüfung und nicht als Ersatz für das Verfolgen des Symbols. ISO 5599-1 enthält zwar Anschlusskennzeichnungen für eine bestimmte Familie von Fünfanschluss-Montageflächen, ihr Hauptgeltungsbereich ist aber die Schnittstelle und nicht die vollständige grafische Sprache jedes Pneumatikventils (ISO 5599-1).
Ein physisches Ventil kann mehrere Anschlüsse unter sich oder an einem Verteiler verbergen. Lesen Sie das aufgedruckte Funktionssymbol und die eingeformten Anschlussmarkierungen, bevor Sie Schläuche anschließen.
Das Symbol neben einer Magnetspule beschreibt eine Betätigungsart und keinen weiteren Luftanschluss. Dasselbe gilt für eine Feder oder Handhilfsbetätigung. Wenn eine Zeichnung gestrichelte Pilotleitungen zu 12 oder 14 zeigt, verfolgen Sie diese Signalwege getrennt von der Hauptströmung durch die Anschlüsse 1, 2, 3, 4 und 5.
Wie erkennen Sie die Ruhestellung eines 3/2- oder 5/2-Ventils?
Ein Zwei-Stellungs-Ventil hat 2 Zustandsfelder, aber ihre Anordnung von links nach rechts erzeugt keine allgemeingültige Regel für die Normalstellung. Bei einem federrückgestellten Ventil stellt das unmittelbar an die Feder angrenzende Feld den Feder-Rücklaufzustand dar, wenn der gegenüberliegende Betätiger freigegeben ist. Prüfen Sie die internen Wege dieses Feldes und die vollständige Betätigeranordnung im Herstellersymbol.
Bei einem Einspulenventil mit Federrückstellung finden Sie die Magnetspule an einem Ende und die Feder am anderen. Das Erregen der Spule verschiebt das Ventil gegen die Feder. Beim Entfernen des elektrischen Signals bringt die Feder es zurück. Die Anschlusslinien des Symbols bleiben fest, während sich die inneren Zustandsfelder gedanklich in Ausrichtung bewegen.

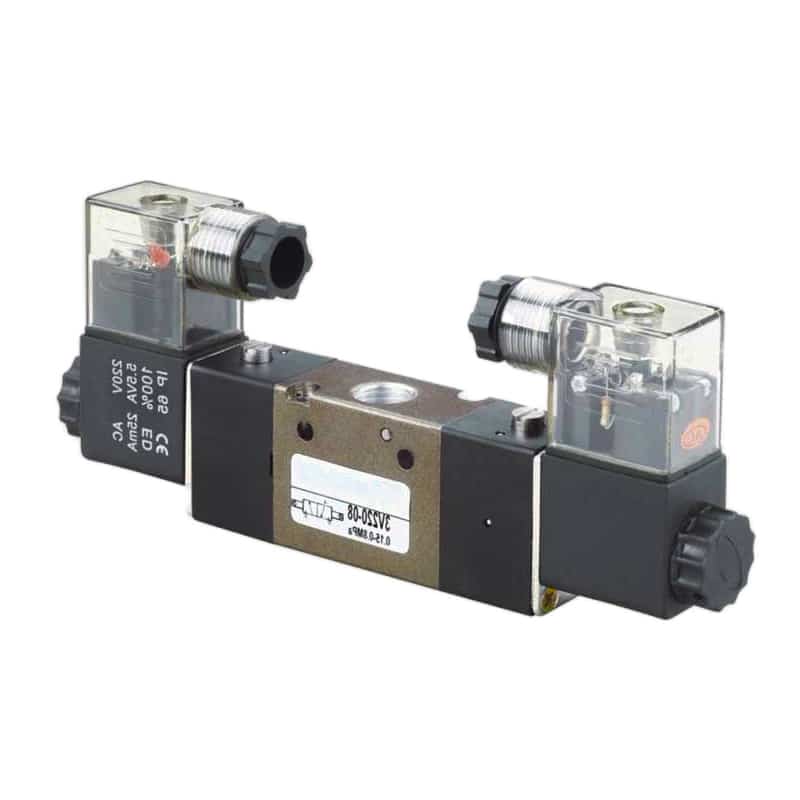

Ein Doppelspulen- oder doppelt vorgesteuertes Ventil kann bistabil sein. Ein Signal schaltet es in einen Zustand und das entgegengesetzte Signal zurück. Wenn beide Signale entfallen, kann der Schieber in seiner zuletzt gewählten Stellung bleiben. Die Bezeichnung eines Feldes als „normalerweise offen“ oder „normalerweise geschlossen“ kann daher ohne definierte Anfangsbedingung irreführend sein. Festo-Kataloge unterscheiden aus diesem Grund monostabile und bistabile 5/2-Funktionen (Festo VUVG, abgerufen 2026-07-23).
Handventile mit Rastung erfordern dieselbe Vorsicht. Die Griffstellung und nicht der Verlust der elektrischen Energie bestimmt den ausgewählten Zustand. Ein vorgesteuertes Ventil kann außerdem einen Mindest-Pilot- oder Hauptdruck benötigen, bevor der gezeichnete Schaltvorgang physisch verfügbar ist. Prüfen Sie den Leitfaden zum Funktionsprinzip vorgesteuerter Ventile, wenn ein gestrichelter Steuerweg erscheint.
Die Zustandstabelle des 3/2-Ventils
Ein 3/2-Ventil hat 3 Hauptanschlüsse und 2 mögliche Strömungszustände. Parkers ISO-Symbolleitfaden zeigt sowohl normalerweise geschlossene als auch normalerweise offene Varianten. Daher muss die Bezeichnung mit den internen Wegen und dem Rückstellbetätiger kombiniert werden (Parker).
Für ein federrückgestelltes, normalerweise geschlossenes 3/2-Ventil gilt typischerweise:
| Zustand | Verbundener Weg | Gesperrter Anschluss | Ergebnis an Arbeitsanschluss 2 |
|---|---|---|---|
| Feder-Rücklaufzustand | 2 zu 3 | 1 | Arbeitsanschluss entlüftet |
| Betätigter Zustand | 1 zu 2 | 3 | Arbeitsanschluss wird druckbeaufschlagt |
Für ein federrückgestelltes, normalerweise offenes 3/2-Ventil sind die Wege umgekehrt:
| Zustand | Verbundener Weg | Gesperrter Anschluss | Ergebnis an Arbeitsanschluss 2 |
|---|---|---|---|
| Feder-Rücklaufzustand | 1 zu 2 | 3 | Arbeitsanschluss wird druckbeaufschlagt |
| Betätigter Zustand | 2 zu 3 | 1 | Arbeitsanschluss entlüftet |
„Normalerweise geschlossen“ bedeutet, dass die Druckversorgung im definierten Normalzustand zum Arbeitsanschluss geschlossen ist. Es bedeutet nicht, dass alle drei Anschlüsse gesperrt sind. Bei der üblichen NC-Funktion bleibt der Arbeitsanschluss mit der Abluft verbunden, damit eine nachgeschaltete Kammer oder Pilotleitung entlüften kann.
Diese Unterscheidung deckt einen häufigen Zeichenfehler auf: nur zu prüfen, ob 1 mit 2 verbunden ist. Erfassen Sie immer auch den Abluftzustand. Ein eingeschlossener und ein entlüfteter Arbeitsanschluss verhalten sich nach dem Schließen des Versorgungswegs sehr unterschiedlich, besonders in Pilotkreisen, Vakuumanwendungen und bei federrückgestellten Antrieben.
Die Zustandstabelle des 5/2-Ventils
Ein 5/2-Ventil hat 5 Anschlüsse und 2 Stellungen. In jeder Stellung verbindet sich Anschluss 1 normalerweise mit einem Arbeitsanschluss, während der andere Arbeitsanschluss entlüftet wird. Parker weist darauf hin, dass die beiden Abluftwege unabhängig gedrosselt werden können, was die Anschlüsse von Schalldämpfern und Abluftdrosseln erkennen lässt (Parker).
Eine übliche Zustandstabelle für 5/2 lautet:
| Symbolstellung | Druckweg | Abluftweg | Andere Abluft |
|---|---|---|---|
| Stellung A | 1 zu 2 | 4 zu 5 | 3 gesperrt |
| Stellung B | 1 zu 4 | 2 zu 3 | 5 gesperrt |
Die Buchstaben A und B sind hier neutrale Zustandsnamen und keine Aussage, dass Stellung A immer die Normalstellung ist. Eine Feder, Magnetspule, Pilotsteuerung oder Rastung bestimmt, wie das physische Ventil in diese Zustände gelangt und sie verlässt.
Leiten Sie aus dieser Tabelle weder Zylindergeschwindigkeit noch Kraft ab. Das Symbol zeigt Verbindungen und nicht Cv, Schallleitwert, Druckverlust, Abluftgegendruck, Schlauchgröße oder Antriebsfläche. Bei einem Zylinder mit einseitiger Stange ist die Fläche beim Einfahren kleiner als die vollständige Kolbenfläche; gleicher Versorgungsdruck erzeugt daher nicht dieselbe Aus- und Einfahrkraft. Für die Anwendungsauswahl verwenden Sie den separaten Vergleich von 3/2- und 5/2-Magnetventilen.
Wie sollte das Ventilsymbol zum Antrieb passen?
Ein typischer einfachwirkender Zylinder hat 1 gesteuerten Luftanschluss, während ein doppeltwirkender Zylinder 2 Arbeitsanschlüsse hat. Deshalb sind 3/2- bzw. 5/2-Ventile häufige Zuordnungen, aber erst der vollständige Kreislauf entscheidet über die Eignung. Festo beschreibt 3/2-Anschlüsse als Versorgung, Ausgang und Abluft; 5/2-Ventile bieten die für vollständig pneumatische bidirektionale Bewegung erforderlichen Wege (Festo).
Prüfen Sie vor der Freigabe dieser Zuordnung:
- Antriebsanschlüsse: Bestätigen Sie, ob der Antrieb einen Arbeitsanschluss, zwei Arbeitsanschlüsse oder Hilfsanschlüsse für Sperren, Bremsen oder Dämpfungen besitzt.
- Erforderliche Zustände: Definieren Sie für jede Kammer die Zustände druckbeaufschlagt, entlüftet und eingeschlossen.
- Rückstellung: Identifizieren Sie Federrücklauf, Rücklauf durch Schwerkraft, kraftbetätigten Rücklauf, Rastung oder einen externen Mechanismus.
- Verhalten bei Signalverlust: Bewerten Sie den Verlust von Strom, Pilotluft und Hauptluft getrennt.
- Durchflussbedarf: Ventilwert, Druckverlust, Schlauch-ID, Verschraubungen, Schalldämpfer und erforderliche Hubzeit bestätigen.
- Schnittstelle: Verteilerbild, Anschlussgewinde, Spannung, Stecker, Handhilfsbetätigung und zulässige Einbaulage prüfen.
Zählen Sie die Arbeitsanschlüsse des Antriebs nur als erste Filterung. Ein doppeltwirkender Zylinder mit zwei Anschlüssen kann ein 5/3-Ventil benötigen, wenn der Ablauf eine definierte Mittelstellung erfordert. Umgekehrt können spezielle Kreise zwei gekoppelte 3/2-Ventile zur unabhängigen Steuerung zweier Kammern einsetzen. Die Zustandsanforderungen des Kreises sind wichtiger als die Abkürzung über die Bauteilanzahl.
Wenn die Konstruktion einen Zylinder zwischen den Endlagen halten muss, lesen Sie unseren Leitfaden zu 5/3-Wegeventilen zur Positionshaltung. Kompressibilität, Leckage, Lastrichtung und Mittelstellung bedeuten, dass ein Wegeventil allein nicht als sicherheitsbewertete mechanische Sperre behandelt werden sollte.
Welche Fehler beim Lesen von Symbolen verursachen die größten Probleme?
ISO 4414 behandelt wesentliche Gefahren bei Auslegung, Installation, Betrieb und Wartung pneumatischer Systeme, erklärt aber keinen Kreislauf allein wegen eines Ventilsymbols für sicher (ISO 4414). Eine 3/2- oder 5/2-Bezeichnung enthält nur 2 Zählwerte. Sicherheitsverhalten, Durchflussleistung und Reaktion auf Signalverlust müssen daher außerhalb der Schreibweise festgelegt werden.
Vermeiden Sie diese Fehler:
- Annehmen, das linke Feld sei immer normal. Rückstellung und Betätigungssymbole verwenden.
- Beide Stellungsfelder kombinieren. Zu einem Zeitpunkt beschreibt nur ein Feld die aktiven internen Wege.
- Piloten als Hauptanschlüsse zählen. Gestrichelte Steueranschlüsse gehören nicht zur Zählung der 3 oder 5 Hauptanschlüsse.
- Gesperrte Wege ignorieren. Eine abgeschlossene Linie kann genauso wichtig sein wie ein Pfeil.
- Buchstaben als universell behandeln. Numerische Markierungen und Herstellerlegende bestätigen.
- Annehmen, ein Doppelspulenventil stelle sich bei Stromverlust zurück. Ein bistabiler Schieber kann in seiner zuletzt gewählten Stellung bleiben.
- Das Symbol als Leistungsangabe verwenden. Es nennt weder Durchflusskapazität, Reaktionszeit, Leckage noch Druckbereich.
- Federrücklauf automatisch als ausfallsicher bezeichnen. Die daraus folgende Antriebsbewegung muss gegen die Risikobewertung der Maschine geprüft werden.
- Unbenutzte 5/2-Anschlüsse ohne Freigabe verschließen. Ein bestimmtes Ventil kann eine Umrüstung unterstützen, aber interne Wege, Abluft, Pilotversorgung und Verteilerkonstruktion müssen anhand der Dokumentation verifiziert werden.
Nach unserer Erfahrung entdeckt das Überführen der Zeichnung in eine zweizeilige Zustandstabelle vor der Bestellung mehr Fehler als die Identifizierung des Ventils anhand von Gehäuseform oder Steckerzahl. Vergleichen Sie diese Tabelle mit dem aufgedruckten Ventilsymbol oder Datenblatt und prüfen Sie Spulen- und Pilotanforderungen mit dem Leitfaden zu pneumatischen Magnetventilen.
FAQs zu ISO-1219-Symbolen für Pneumatikventile
ISO 1219 teilt das Thema in Symbolaufbau und Verwendung in Schaltplänen, während ISO 11727 die Kennzeichnung pneumatischer Anschlüsse und Betätigungsmechanismen separat behandelt. Diese 3 Referenzen erklären, warum Schreibweise, Strömungswege und Anschlussmarkierungen gemeinsam geprüft werden müssen. Die folgenden Fragen betreffen die Abkürzungen beim Lesen von Symbolen, die am ehesten zu einer falschen Zustandstabelle führen.
Zeigt das linke Feld immer die normale Ventilstellung?
Nein. Ein Zwei-Stellungs-Symbol hat 2 benachbarte Zustandsfelder, aber links und rechts definieren keinen allgemeingültigen Normalzustand. Bei einem federrückgestellten Ventil verwenden Sie Feder- und gegenüberliegende Betätigungssymbole, um den Rücklaufzustand zu bestimmen. Bei einem bistabilen Doppelspulen- oder doppelt vorgesteuerten Ventil kann die zuletzt befohlene Stellung gewählt bleiben.
Kann ein 5/2-Ventil immer ein 3/2-Ventil ersetzen?
Nein. Ein 5/2-Ventil hat 2 zusätzliche Hauptanschlüsse; das Verschließen oder Ignorieren dieser Anschlüsse ist aber nur sicher, wenn die Herstellerdokumentation die exakte Umrüstung freigibt. Interne Pilotversorgung, Abluftwege, Verteilerkanäle, Gegendruck und erforderlicher Normalzustand können eine improvisierte Umrüstung funktionsunfähig machen oder unerwartete Bewegung erzeugen.
Was bedeuten Pfeile und T-förmige Enden im Symbol?
In einem Stellungsfeld zeigt ein Pfeil einen verbundenen Strömungsweg und seine vorgesehene Richtung. Ein T-förmiges oder abgeschlossenes Ende zeigt, dass dieser Weg in dem Zustand gesperrt ist. Verfolgen Sie jeden Hauptanschluss bis zu einer Verbindung oder Sperre, bevor Sie zum nächsten Feld gehen; kombinieren Sie keine Wege aus beiden Stellungen.
Wird ein 5/2-Ventil immer mit einem doppeltwirkenden Zylinder verwendet?
Ein 5/2-Ventil ist die übliche Wahl, weil seine 2 Arbeitsanschlüsse die 2 Kammern eines doppeltwirkenden Antriebs abwechselnd mit Druck beaufschlagen können. Es ist keine automatische Auswahl. Erforderlicher Durchfluss, Fehlerverhalten, Pilotdruck, Verteileranschluss, Abluftsteuerung und ein möglicher Bedarf an einer Mittelstellung müssen weiterhin geprüft werden.
Was ist der Symbolunterschied zwischen einem 5/2- und einem 5/3-Ventil?
Beide Funktionen haben 5 Hauptanschlüsse. Ein 5/2-Symbol hat 2 Stellungsfelder, ein 5/3-Symbol dagegen 3. Das mittlere Feld des 5/3-Symbols definiert die Mittelstellung, etwa gesperrte Mitte, Abluft-Mitte oder Druck-Mitte, und verändert das Verhalten des Antriebs wesentlich, wenn keiner der Endbetätiger aktiv ist.
Quellen und technische Referenzen
- ISO 1219-1:2012, grafische Symbolelemente und Regeln für Fluidtechnikbauteile; Änderung 1 im Jahr 2016 veröffentlicht. Abgerufen am 2026-07-23.
- ISO 1219-2:2012, Regeln für hydraulische und pneumatische Schaltpläne; 2023 als aktuell bestätigt. Abgerufen am 2026-07-23.
- ISO 11727:1999, Kennzeichnung pneumatischer Ventilanschlüsse, Betätigungsmechanismen, Pilotversorgungen und Magnetleitungen; 2026 als aktuell bestätigt. Abgerufen am 2026-07-23.
- ISO 5599-1:2001, Schnittstellen für Fünfanschluss-Wegeventile ohne elektrischen Stecker; 2024 als aktuell bestätigt. Abgerufen am 2026-07-23.
- ISO 4414:2010, allgemeine Regeln und Sicherheitsanforderungen für pneumatische Systeme und Bauteile. Abgerufen am 2026-07-23.
- Parker-Leitfaden zu Pneumatiksymbolen, Beispiele für ISO-1219-Ventilfunktionen bei 3/2-, 5/2- und 5/3-Symbolen. Abgerufen am 2026-07-23.
- Festo: Pneumatikventile, Erläuterung der Anschlussfunktionen und üblichen Betriebsweisen von 3/2- und 5/2-Ventilen. Abgerufen am 2026-07-23.
- Festo-VUVG-Magnetventile, Katalogunterscheidung zwischen monostabilen und bistabilen 5/2-Ventilfunktionen. Abgerufen am 2026-07-23.
- AutomationDirect: Pneumatische Ventilanschlüsse und Wege verstehen, Videoreferenz zu Anschluss- und Stellungsbezeichnungen. Abgerufen am 2026-07-23.
