氣動閥 ISO 1219 符號：3/2 與 5/2
3/2 閥符號代表 3 個連接埠與 2 個切換位置；5/2 符號代表 5 個連接埠與 2 個位置。這個標記方式告訴你閥有多少個外部流體連接與離散狀態，但單靠它不能判定正常狀態、致動器類型、流量能力或失效時的動作。
ISO 1219-1 定義建立流體動力符號時使用的基本元件與規則，ISO 1219-2 則涵蓋這些符號在迴路圖中的使用方式。要正確閱讀方向控制閥，請逐一檢查每個位置方框、追蹤所有流路、辨認兩端的操作符號，最後建立一份簡單的狀態表。這個順序能把「圖面看起來像什麼」轉成可驗證的連接關係，也能避免只看閥體外觀或商品名稱就下採購決定。
重點摘要
- 在 3/2 與 5/2 標記中，第一個數字計算連接埠，第二個數字計算位置。
- 箭頭表示相連的流路；封閉線端表示流路被阻斷。
- 判定彈簧復位狀態要看彈簧所在側，不存在永遠適用的左右規則。
- 接管前，請依 ISO 11727 與閥的資料表確認連接埠標示。
氣動閥符號上的 3/2 與 5/2 是什麼意思？
3/2 閥有 3 個連接埠與 2 個位置；5/2 閥有 5 個連接埠與 2 個位置。Parker 的 ISO 1219 指南列出常開與常閉兩種 3/2 功能，證明斜線標記定義的是連接埠數與位置數，而不是復位狀態。
請把這個標記讀作 連接埠數/位置數：
| 標記 | 外部連接埠 | 切換位置 | 典型受控工作連接埠 |
|---|---|---|---|
| 3/2 | 3 | 2 | 1 |
| 5/2 | 5 | 2 | 2 |
符號中的方框代表可能的閥芯或提動閥狀態，不是彼此分開的多個閥。因此，兩位置符號會有兩個相鄰的狀態方框。5/3 閥與 5/2 閥擁有相同的 5 個主要連接埠，但多一個中央位置。中央位置的連接方式必須另外閱讀，正如我們的三位置閥中央狀態指南所說明。
這種標記也完全沒有說明閥的實體尺寸。兩個 5/2 閥可能有不同的連接埠螺紋、流量額定值、先導壓力限制、密封材料、手動操作部或歧管介面。先用符號理解功能，再用資料表選擇硬體。
例如，兩個都標成 5/2 的閥，可能一個適合小型氣缸的低流量回路，另一個則用於高速動作並需要較大的排氣通道。它們的符號仍然可以相同，實際差異要由工作壓力、Cv 或音速導通率、洩漏等級、線圈電壓及安裝介面補足。採購時應把功能符號與完整型號、資料表和歧管圖一起存檔。
對維修人員而言，這也代表不能只用「三口閥」或「五口閥」作為備品名稱。應記下原閥的端口編號、哪個工作口接到氣缸哪一側、彈簧或電磁鐵的位置，以及失去訊號後的預期狀態。這些資訊能讓替換件確認不依賴現場人員對某個品牌圖示的記憶，也能避免把同樣是 5/2 的不同功能誤裝到既有迴路中。
影片中的 port 與 position 是兩個不同概念：port 是外部管路可以接上的流體連接點，position 是閥芯可以停留的切換狀態。現場核對時，先在紙上圈出供氣、工作與排氣連接，再將每個位置方框中的線段逐一對回去；這比從左至右猜測「哪一格是開啟」更可靠。
應如何閱讀位置方框、箭頭與阻斷流路？
ISO 1219-1 建立流體動力元件的符號元素與規則，ISO 1219-2 則把這些符號套用到完整迴路圖（ISO 1219-1；ISO 1219-2）。面對兩位置閥，先一次閱讀一個方框；在第一個狀態的每個連接埠都核對完成前，不要把鄰近方框納入判讀。
請依照以下順序：
- 計算方框數。兩個相鄰方框表示兩個切換位置。
- 計算外部主要連接埠線。不要把先導線、排水線或電氣導線算作主要流量連接埠。
- 追蹤一個方框內的箭頭。箭頭連接兩端的連接埠，並表示預定流動方向。
- 找出封閉線端或 T 形端。它們表示該位置中的阻斷流路。
- 對另一個方框重複檢查。不要把兩個方框的箭頭拼成一個不存在的流動狀態。
- 閱讀兩端的操作元件。彈簧、電磁鐵、先導、按鈕、滾輪或定位機構說明閥如何切換狀態。
依我們的經驗，最安全的心智模型是狀態真值表，而不是一張正在移動的閥芯圖片。每個位置寫一列，記錄哪些連接埠相通、哪些被阻斷。即使符號被旋轉、嵌在歧管圖中，或沒有熟悉的 P、A、B、R、S 字母，這個方法仍然有效。
狀態表也適合用來做 FAT、維修交接與故障排查。把操作訊號、彈簧或定位機構、各端口的壓力結果，以及致動器的預期方向放在同一列，工程師就能在接管前發現供排氣接反、排氣被誤封或安全狀態定義不一致等問題。
當沒有指定流動方向時，可能會使用沒有箭頭的平行內線。線條交叉不會自動表示兩條流路在交叉處相通。請依圖面使用的線端與接點標記追蹤，圖面縮印不清楚時再核對元件圖例。
應預期哪些連接埠編號與字母代碼？
ISO 11727 涵蓋氣動控制閥主要流量、控制、先導供氣與電磁鐵連接的識別及標記規則（ISO 11727）。在常見的數字慣例中，連接埠 1 是壓力供氣，連接埠 2 與 4 是工作連接，連接埠 3 與 5 是排氣；數字旁也可能出現字母。
| 連接埠 | 常見字母 | 典型方向控制閥圖中的功能 |
|---|---|---|
| 1 | P | 主要壓力供氣 |
| 2 | A | 第一工作或致動器連接埠 |
| 3 | R 或 EA | 與工作連接埠 2 對應的排氣 |
| 4 | B | 第二工作或致動器連接埠 |
| 5 | S 或 EB | 與工作連接埠 4 對應的排氣 |
| 12、14 | 先導／控制標記 | 使閥切換的氣動訊號 |
根據我們對製造商圖面的分析，字母慣例比基本數字模式更常變動。把數字與字母標籤當作交叉核對，而不是取代流路追蹤。ISO 5599-1 確實包含特定五口安裝介面的連接埠識別，但它的主要範圍是介面表面，不是每一種氣動閥的完整圖形語言（ISO 5599-1）。
因此，將現場實物與圖面比對時，應同時拍下閥上印刷的符號、所有可見連接埠、歧管編號與電磁鐵標籤。若閥安裝在歧管底板上，外露的管口可能不是你以為的工作口；先依製造商的安裝方向與端口表確認，再決定管路長度、消音器與流量控制器的位置。

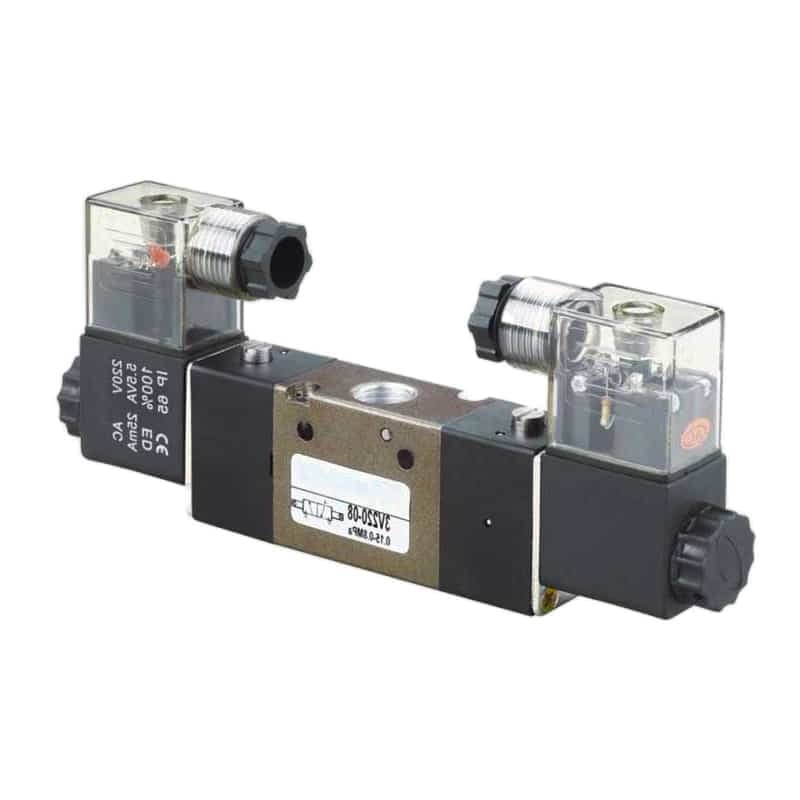

實體閥可能把多個連接埠藏在本體下方或歧管內。接管前，請先閱讀印在閥上的功能符號與模製連接埠標記。
電磁鐵旁的符號表示操作方式，不是另一個氣口。彈簧或手動操作部也是如此。如果圖面顯示虛線先導線通往 12 或 14，請把這些訊號路徑與 1、2、3、4、5 連接埠的主要流路分開追蹤。
如何辨認 3/2 或 5/2 閥的靜止狀態？
兩位置閥有 2 個狀態方框，但方框由左到右的排列並不構成通用的正常位置規則。對彈簧復位閥而言，緊鄰彈簧的方框代表相對操作元件釋放後的彈簧復位狀態。請在製造商符號上確認該方框內的流路與完整操作元件配置。
對單電磁鐵、彈簧復位閥，先找出一端的電磁鐵與另一端的彈簧。線圈通電時，閥會逆著彈簧切換；移除電氣訊號後，彈簧使閥復位。符號上的連接埠線保持固定，而內部狀態方框在概念上移入對準位置。
雙電磁鐵或雙先導閥可能是雙穩態。一個訊號使它切換到一種狀態，另一個訊號使它切回。兩個訊號都移除後，閥芯可能停留在上一次選定的狀態，因此在沒有明確初始條件時，稱任一方框為「常開」或「常閉」都可能造成誤導。Festo 型錄正因如此而區分單穩態與雙穩態 5/2 功能（查閱日期：2026-07-23）。
啟動或停電測試時，也要把「線圈沒有訊號」與「閥芯已經回到彈簧位置」分開驗證。先確認閥的單穩態或雙穩態配置，再確認先導壓力是否仍存在，最後觀察致動器是否有殘餘壓力或慣性動作。對需要可預期失效反應的機台，這些條件應寫進測試紀錄，而不是只記錄線圈通斷。
具定位機構的手動閥也要同樣小心。決定狀態的是手柄位置，不是電源中斷。先導操作閥在圖示的切換動作真正可用前，也可能需要最低先導壓力或主壓力。出現虛線控制路徑時，請參閱先導操作閥的工作原理。
3/2 閥狀態表
3/2 閥有 3 個主要連接埠與 2 種可能的流動狀態。Parker 的 ISO 符號指南同時展示常閉與常開版本，因此必須把這個標記與內部流路和復位操作元件配合閱讀。
對彈簧復位、常閉 3/2 閥，典型狀態表如下：
| 狀態 | 相通流路 | 阻斷連接埠 | 工作連接埠 2 的結果 |
|---|---|---|---|
| 彈簧復位狀態 | 2 至 3 | 1 | 工作連接埠排氣 |
| 操作狀態 | 1 至 2 | 3 | 工作連接埠加壓 |
對彈簧復位、常開 3/2 閥，流路相反：
| 狀態 | 相通流路 | 阻斷連接埠 | 工作連接埠 2 的結果 |
|---|---|---|---|
| 彈簧復位狀態 | 1 至 2 | 3 | 工作連接埠加壓 |
| 操作狀態 | 2 至 3 | 1 | 工作連接埠排氣 |
「常閉」表示在定義好的正常狀態下，壓力供氣與工作連接埠之間關閉；不代表 3 個連接埠全部封閉。在常見的常閉功能中，工作連接埠仍然與排氣相通，讓下游腔室或先導管線可以洩壓。
這個區分能抓出常見的圖面錯誤：只檢查 1 是否連到 2。請同時記錄排氣狀態。供氣路徑關閉後，被困住的工作連接埠與已排氣的工作連接埠，尤其在先導迴路、真空應用與彈簧復位致動器中，會產生完全不同的反應。
在試車時，可以用低壓、受控負載先逐項驗證兩個狀態，再恢復到額定條件。確認工作口在應排氣時確實洩壓，也確認供氣關閉後沒有因消音器、止回閥或外接節流件造成殘壓。這樣得到的狀態表才真正能對應到氣缸的伸出、縮回或復位動作。
若測試結果與圖面不符，先暫停接管變更，確認圖面版本、閥芯功能、歧管孔道與先導訊號是否屬於同一套配置。把「符號解讀錯誤」和「硬體故障」分開，通常能更快找出問題，也能避免以錯誤的狀態表去解釋後續的氣缸動作。
完成核對後，再將端口照片、狀態表、電磁鐵規格與測試條件放入設備紀錄。下一次更換閥或擴充歧管時，採購與維修就能以同一份證據確認功能，不必重新猜測每個方框代表的狀態。
這份紀錄也應標明測試時的供氣壓力與負載方向，因為低壓啟動、排氣背壓或負載反向都可能改變現場觀察到的動作。只有把條件寫清楚，後續的異常才有可比較的基準。
若後續換用不同品牌，也要重新核對同一張狀態表，而不是只比較螺紋尺寸。備品確認完成後，再由授權人員依鎖定、洩壓與試運轉程序接回系統。
5/2 閥狀態表
5/2 閥有 5 個連接埠與 2 個位置。在每個位置中，供氣連接埠 1 通常連到其中一個工作連接埠，另一個工作連接埠則排氣。Parker指出，兩個排氣可以各自限制，這有助於辨認消音器與出口節流的接法。
常見的 5/2 狀態表如下：
| 符號位置 | 壓力流路 | 排氣流路 | 另一個排氣口 |
|---|---|---|---|
| 位置 A | 1 至 2 | 4 至 5 | 3 阻斷 |
| 位置 B | 1 至 4 | 2 至 3 | 5 阻斷 |
這裡的 A 與 B 只是中性的狀態名稱，不表示位置 A 永遠是正常狀態。彈簧、電磁鐵、先導或定位機構決定實體閥如何進入與離開這些狀態。
不要從這張表推論氣缸速度或力量。符號表示連通關係，沒有表示 Cv、音速導通率、壓降、排氣背壓、管徑或致動器面積。單桿氣缸的回程有效面積小於完整活塞面積，所以相同供氣壓力不會產生相同的伸出與縮回力量。應用選型請使用另一篇3/2 與 5/2 電磁閥比較。
同樣地，符號也不會告訴你排氣消音器是否堵塞、管路是否過長，或出口節流是否限制了某一個方向。若伸出和縮回速度差異很大，請分別量測兩個工作口的動態壓力與動作時間，再把量測結果對回各自的供氣與排氣流路。
應如何將閥符號與致動器配對？
典型單作用氣缸有 1 個受控氣口，雙作用氣缸有 2 個工作連接埠，因此 3/2 與 5/2 閥分別是常見搭配；但是否適用仍由完整迴路決定。Festo說明 3/2 連接埠是供氣、輸出與排氣，而 5/2 閥則提供全氣動雙向動作所需的流路。
接受這種搭配前，請檢查：
- 致動器連接：確認致動器有一個工作連接埠、兩個工作連接埠，或供鎖定、煞車、緩衝器使用的輔助連接埠。
- 所需狀態：為每個腔室定義加壓、排氣與封閉的條件。
- 復位方式：辨認彈簧復位、重力復位、動力復位、定位機構或外部機構。
- 失去訊號時的動作：分別評估失去電源、先導空氣與主供氣的反應。
- 流量需求：確認閥額定值、壓降、管內徑、接頭、消音器與所需動作時間。
- 介面：檢查歧管形式、連接埠螺紋、電壓、接頭、手動操作部與核准的安裝方向。
只計算致動器工作連接埠數，只能當作第一層篩選。兩口雙作用氣缸若控制順序需要明確的中央狀態，可能必須使用 5/3 閥。相反地，特殊迴路也可能用兩個 3/2 閥分別控制兩個腔室。迴路的狀態需求優先於只按元件數量配對。
如果設計必須讓氣缸停在兩個端位之間，請閱讀我們的5 路 3 位置閥用於氣缸位置保持指南。氣動壓縮性、洩漏、負載方向與中央狀態表示，不能把方向控制閥本身當成具安全額定的機械鎖。
配對結果最後仍要回到機台的整體功能：氣缸是否需要在失去訊號時卸壓、保持、回到安全位置或由機械煞車接手。若有鎖定、夾持或垂直負載，還應單獨檢查剩餘壓力、負載下滑與能量隔離；閥的標記只能描述流路，不能取代風險評估與安全元件驗證。
哪些符號閱讀錯誤最容易造成問題？
ISO 4414 涵蓋氣動系統設計、安裝、操作與維護中的重大危害，而不是宣稱某一個閥符號就能使迴路安全（ISO 4414）。3/2 或 5/2 標記只包含 2 個數字，因此安全行為、流量性能與訊號遺失時的反應，都必須在斜線標記之外另外建立。
請避免以下錯誤：
- 假設左方框永遠是正常狀態。應看復位與操作符號。
- 把兩個位置方框合併。同一時間只有一個狀態方框描述有效的內部流路。
- 把先導計入主要連接埠。虛線控制連接不是 3 或 5 個主要連接埠的一部分。
- 忽略阻斷流路。封閉線端的重要性不亞於箭頭。
- 把字母當成通用規則。請核對數字標記與製造商圖例。
- 假設雙電磁鐵閥在停電時會復位。雙穩態閥芯可能停留在上一次選定的狀態。
- 把符號當作性能額定值。它沒有說明流量能力、反應時間、洩漏量或壓力範圍。
- 把彈簧復位自動稱為失效安全。仍須依機台風險評估檢查致動器實際產生的動作。
- 未經核准就堵住未使用的 5/2 連接埠。特定閥可能支援轉換，但內部流路、排氣、先導供氣與歧管設計必須依文件確認。
依我們的經驗，訂購前先把圖面轉成兩列狀態表，比按本體外形或接頭數辨認閥更能抓出錯誤。把表格與閥上印製的符號或資料表比較，再使用氣動電磁閥工作指南核對線圈與先導需求。
採購單也應保留符號版本、資料表頁碼、線圈規格、手動操作方式與所需安裝方向。替換閥若只在連接埠數上相同，卻有不同的先導供氣、排氣方式或正常狀態，可能在通電、斷電或維修後首次啟動時產生完全不同的機台動作。
氣動閥 ISO 1219 符號常見問題
ISO 1219 分別處理符號建立與迴路圖使用，ISO 11727 則另行規範氣動連接埠與控制機構的識別。這 3 組參考資料說明了為什麼必須一起核對斜線標記、流路與端子標示。以下問題聚焦於最容易造成狀態表錯誤的符號閱讀捷徑。
左方框總是表示閥的正常位置嗎？
不是。兩位置符號有 2 個相鄰的狀態方框，左與右並沒有通用的正常狀態定義。對彈簧復位閥，應使用彈簧與相對操作元件符號辨認復位狀態。對雙穩態雙電磁鐵或雙先導閥，最後一次下達的命令位置可能仍保持選定。
5/2 閥總是可以取代 3/2 閥嗎？
不可以。5/2 閥多出 2 個主要連接埠，但只有在製造商文件核准該精確轉換方式時，堵住或忽略它們才可能安全。內部先導供氣、排氣流路、歧管通道、背壓與所需正常狀態，都可能讓臨時轉換失效或造成預期外的動作。
符號中的箭頭與 T 形端代表什麼？
在 1 個位置方框內，箭頭表示相連的流路及其預定方向。T 形或封閉線端表示該狀態下流路被阻斷。移到下一個方框前，先將每個主要連接埠追蹤到相通或阻斷的位置；不要把兩個位置的流路混在一起。
5/2 閥總是與雙作用氣缸搭配嗎？
5/2 閥很常用，因為它的 2 個工作連接埠可以交替為雙作用致動器的 2 個腔室加壓。但它不是自動選項，仍須檢查所需流量、失效行為、先導壓力、歧管介面、排氣控制，以及是否需要中央狀態。
5/2 與 5/3 閥的符號差異是什麼？
兩種功能都有 5 個主要連接埠。5/2 符號有 2 個位置方框，5/3 符號有 3 個。5/3 符號的中央方框定義中央狀態，例如中央封閉、中央排氣或中央加壓；當兩端操作元件都沒有啟動時，這會實質改變致動器行為。
資料來源與技術參考
- ISO 1219-1:2012，流體動力元件的圖形符號元素與規則；第 1 號修訂版於 2016 年發布。查閱日期：2026-07-23。
- ISO 1219-2:2012，液壓與氣動迴路圖規則；2023 年確認仍為現行版本。查閱日期：2026-07-23。
- ISO 11727:1999，氣動閥連接埠、控制機構、先導供氣與電磁鐵導線的識別；2026 年確認仍為現行版本。查閱日期：2026-07-23。
- ISO 5599-1:2001，不含電氣接頭的五口方向控制閥安裝介面；2024 年確認仍為現行版本。查閱日期：2026-07-23。
- ISO 4414:2010，氣動系統與元件的一般規則及安全要求。查閱日期：2026-07-23。
- Parker 氣動符號指南，3/2、5/2 與 5/3 符號的 ISO 1219 閥功能範例。查閱日期：2026-07-23。
- Festo：氣動閥，製造商對 3/2 與 5/2 連接埠功能及常見操作的說明。查閱日期：2026-07-23。
- Festo VUVG 電磁閥，製造商型錄區分單穩態與雙穩態 5/2 閥功能。查閱日期：2026-07-23。
- AutomationDirect：了解氣動閥的連接埠與位數，連接埠與位置標記的影片參考。查閱日期：2026-07-23。
