極端應用的客製化氣動氣缸如何設計？
客製化氣動氣缸設計，應先把極端工況轉換成可量測的負載、溫度、壓力、介面與驗收證據。每一項要求都要能對應到計算、圖面尺寸、材料或測試結果，並寫明量測位置、時間窗口與負責的驗證階段，否則「極端」仍只是模糊的描述。完成的致動器受完整負載路徑及其中額定能力最低的元件限制，而不是單獨看最強的密封材料、最厚的管筒、最大的活塞桿或最精密的加工製程。
實務順序如下：
- 證明型錄或可配置氣缸無法符合工況，並記錄被排除的標準選項與原因；
- 凍結已安裝的負載、動作、環境、介面與故障後果，包含最差可信案例；
- 設計壓力邊界與機械負載路徑，將致動力追蹤到機台結構與硬止擋；
- 選擇相容的密封件、潤滑劑、材料、表面處理、感測器與配件，並檢查它們在同一服務條件下的互相影響；
- 在圖面上控制功能尺寸與驗證方法，讓生產與檢驗知道哪些尺寸真正影響功能；
- 依預先定義的標準驗證放行的配置，並保存能追溯到版本的結果。
重點摘要
- 「極端」是超出所選產品文件化能力的條件，不是行銷標籤；必須指出是哪一項能力被超出。
- 檢查出力時，使用氣缸端的動態壓力，而不是未負載的調壓器設定，並保留壓力量測位置。
- 把密封化合物、截面、潤滑劑、對偶面、間隙、壓力、速度與溫度視為一個摩擦學系統，而不是分開挑選材料。
- 分開檢查活塞桿軸向挫屈、側向撓曲、導向力矩、熱膨脹與安裝對心，因為它們的控制邊界不同。
- 壓力或漏氣檢查成功，不能證明環境壽命、導向容量、緩衝能量或安裝機台安全；這些項目需要各自的證據。
什麼情況才算真正的客製化氣動氣缸？
ISO 15552 涵蓋 32 到 320 mm 缸徑、1,000 kPa（10 bar）系列的可拆式安裝氣動氣缸，但它標準化的是互換尺寸，不是每一種應用限制（ISO 15552，2025 年確認）。只有在受控的型錄選項無法滿足必要功能或介面時，才有理由進行真正的客製化設計。
放行新幾何之前，先使用三個解決層級：
| 解決層級 | 變更內容 | 適當證據 |
|---|---|---|
| 標準型錄氣缸 | 只使用已發布的缸徑、行程、安裝、端口、緩衝、感測器與密封選項，且工況落在文件化限制內 | 確切型號、目前資料表、選型紀錄與適用限制核對 |
| 配置或修改後的標準品 | 受控的桿端、端口位置、行程、密封選項、刮塵件、潤滑劑、感測器或安裝細節 | 供應商核准的選項圖面、修改記錄與修訂後限制 |
| 真正客製化氣缸 | 壓力邊界、本體、活塞桿、導向、端蓋、材料系統、感測或驗收方法離開既有平台 | 受控要求、計算、圖面、風險審查、測試計畫與放行的物料清單，並有變更控制 |
不要只因型錄中的一個尺寸不方便，就選擇真正客製化。安裝轉接座、外部導向、隔熱罩、遠端閥、浮動接頭或另一種致動器架構，可能以較低的驗證負擔解決問題；這些替代方案也要比較包絡、維護、失效反應與責任分界。反過來說，外觀看似標準的氣缸，如果實際溫度、化學環境、負載率、側向負載或故障後果超出所選系列文件，也仍然是特殊應用；此時即使外形沒有改變，也必須補上配置以外的工程與驗證證據。
關於標準與客製化氣動氣缸的商業和平台決策，請參閱標準氣缸與客製化氣缸比較指南。一旦確認需要真正客製化，工程工作就從下方的應用邊界開始。
開始設計氣缸前，哪些輸入必須先凍結？
Festo 的氣動選型流程從三項主要輸入：定位時間、質量與行程開始，這三項會建立氣動動作鏈（Festo，2026 年取得）。極端工況規格還必須在選擇任何材料或密封件之前，加入壓力、負載方向、工作率、環境、介面、安全與驗證。這些輸入還應指向實際安裝位置與最差可信組合，而不是各自從不同工況表中挑選有利數值。若這些輸入尚未凍結，材料選擇和性能承諾都只是暫定假設，不能直接成為採購或放行條件。
凍結最可信的最差運轉案例，而不只是正常循環：
| 要求群組 | 最低設計輸入 | 放行時所需證據 |
|---|---|---|
| 動作 | 工作行程、允許超行程、伸出／縮回時間、停留、循環率與位置要求，並說明實際節拍 | 順序圖、時間容許度與端位或製程完成證據 |
| 負載 | 移動質量、製程力、重力、加速度、摩擦、重心偏移、卡料或停止案例 | 負載案例表、標註尺寸的負載路徑草圖與最差方向 |
| 供氣 | 最低動態壓力、最大可用壓力、空氣品質、潤滑政策、閥與氣管限制 | 壓力量測位置、迴路、壓力範圍與實際流量證據 |
| 結構 | 方向、安裝方式、支架剛性、導向配置、桿端幾何、外部止擋 | 介面圖、反作用力模型與對心或撓曲檢查 |
| 環境 | 本體溫度、輻射熱、冷啟動、粉塵、水、化學品、沖洗、腐蝕、UV 與振動 | 量測的暴露曲線、材料相容性要求與代表性循環 |
| 介面 | 包絡、基準、端口、接頭、感測器、電纜、防護與維修空間 | 介面控制圖、服務工具空間與互換性基準 |
| 安全 | 儲存能量、垂直負載、失氣或失電、意外重啟、排氣危害與維修可及性 | 機台風險評估、必要安全功能與受控隔離方法 |
| 驗收 | 尺寸、漏氣、功能、壓力、溫度、速度、負載、循環曲線與文件 | 包含儀器、校正狀態、樣品、順序與合格／不合格限制的協議測試矩陣 |
ISO 4414 的氣動安全原則涵蓋設計、建造、修改、安裝、操作、維護與清潔，不只適用於工作台上的單一元件（ISO 4414）。因此，氣缸規格必須包含可預見的故障與服務狀態，並說明誰在每個生命週期階段負責維持受控配置。設計、安裝與維護團隊也應使用同一份基準，避免後續維修把未驗證的替代件帶回系統。例如，垂直軸需要定義失壓時的安全反應；靠近人員排氣的大缸徑則需要受控的排氣路徑。
壓力與負載能力應如何工程化設計？
ISO 15552 的10 bar 系列是尺寸標準，不能授權把 10 bar 或更高壓力指定給未驗證的客製化壓力邊界（ISO 15552）。工作壓力、最大壓力、證明壓力與失效壓力，必須來自放行的幾何、材料狀態、接合方式、適用要求與協議驗證計畫；四個壓力名詞的用途和驗收方式也應在圖面或測試規格中分開定義。壓力邊界的核准還要涵蓋端口、螺紋、焊接或固定方式、壁厚與材料狀態，不能只在產品名稱旁邊寫一個壓力數字。
先把致動器出力與結構能力分開。對單桿氣缸伸出，第一輪有用的力平衡為：
F_drive = p_c,g A_p − p_r,g A_a − F_f其中，這個力平衡只適合做第一輪方向與缸徑篩查，不能取代結構、密封和機台介面的完整檢查：
p_c,g是動作期間在缸蓋端量測的表壓；p_r,g是同一事件中桿端的表壓背壓；A_p是完整活塞面積；A_a是桿側環形面積；F_f代表密封、軸承與導向摩擦。
對每個位置與方向，把 F_drive 與所需負載比較，並為啟動、穩態、減速、停止與卡料案例分別檢查裕量。當氣管、閥、速度控制器、消音器與流量需求造成動態損失或排氣背壓時，不要用一個調壓器數值取代兩個量測到的腔室壓力。氣動氣缸出力計算器適合初步篩選缸徑，但放行設計仍需要實際迴路壓力，並要保存最差負載案例、壓力位置與摩擦假設，讓計算結果能與試驗結果對照。
接著把同一個負載追蹤到每個結構介面：
- 活塞與活塞桿連接；
- 活塞桿螺紋、扳手平面、軸肩與附件；
- 缸筒、端蓋、拉桿、固定特徵或型材連接；
- 軸承、耐磨環、導向件與安裝支架；
- 機台框架、硬止擋與負載連接。
分別檢查軸向推力、橫向力、彎矩、扭矩、衝擊、端蓋上的壓力推力、熱預載與可信的卡料負載。增大活塞桿可能改善柱穩定性，卻同時增加縮回側面積損失與移動質量；加厚缸筒可能改善一項應力結果，卻讓端部連接、端口凸台、扣件或安裝支架成為控制特徵。還要確認硬止擋、導向件與負載連接沒有把反作用力繞過氣缸而直接施加到較弱的介面。最後要把每個局部結果連回完整負載路徑，確認沒有把最弱的介面留在計算之外。
密封件、潤滑劑與材料如何作為一個系統運作？
Parker 列出基礎聚合物的大致範圍，例如一般用途 NBR 為−34°C 到 121°C，氟橡膠為−26°C 到 205°C，但也警告介質會大幅改變可用範圍，且必須進行實際服務測試（Parker O 形環手冊）。因此，聚合物家族名稱不能單獨替整個氣缸組件定額；密封截面、蓄能器、溝槽、對偶面、潤滑劑、速度與溫度會一起決定可用範圍。實際選型還要把冷啟動、停留後重新動作、壓力反轉與清潔程序納入同一個服務案例，不能只比較材料表上的最高溫度。
依功能定義每個密封位置：
| 位置 | 主要工作 | 典型設計問題 |
|---|---|---|
| 活塞密封 | 在動作與停留期間分隔工作腔室 | 漏氣限制、壓力反轉、速度、啟動、缸筒表面、磨耗與低溫起動 |
| 桿密封 | 在移動活塞桿上保持壓力 | 活塞桿表面、潤滑、側向負載、擠出間隙、溫度與往復速度 |
| 刮塵件 | 限制外露活塞桿帶入污染物 | 粒徑、泥或冰、化學暴露、活塞桿塗層相容性與清潔方式 |
| 靜態密封 | 密封端蓋、端口、感測器或塞子的介面 | 壓縮永久變形、熱循環、介質、組裝損傷與拆裝後狀態 |
| 軸承或耐磨環 | 控制接觸並導引活塞或活塞桿 | 側向負載、間隙、溫度成長、蠕變、碎屑嵌入與磨耗壽命 |
PTFE、填充 PTFE、PEEK、FKM、FFKM、聚氨酯、矽膠與工程複合材料是材料家族，不是可以互換的解決方案。較硬的材料可能需要蓄能器或更嚴格的表面控制；高溫化合物可能在冷啟動時柔韌性不佳；耐化學密封件仍可能因磨耗、潤滑不足、擠出間隙錯誤或安裝損傷而失效。選型時應把介質、壓力循環、速度、停留、清潔方式與預期壽命放在同一個服務案例中評估，並為材料替代設定重新檢查與重新測試的門檻。
對偶面也要同時選擇。活塞桿塗層、缸筒表面、硬度、波紋、導程、缺陷與腐蝕行為，都會影響密封配對。若腐蝕重要，請定義實際電解質與暴露循環，並確認塗層缺陷會如何影響滑動面。ISO 9227 鹽霧試驗可以偵測塗層不連續，但不旨在替服務環境排列材料或預測長期耐腐蝕性（ISO 9227，2022）。
壓縮空氣也是材料系統的一部分。ISO 8573-1 將空氣純度分成三個主要污染物群組：顆粒、水與油（ISO 8573-1）。請說明要求的等級與量測位置，並把該等級與密封、潤滑劑及產品驗收條件連結。低溫服務使水分與露點關鍵；高溫服務可能加速油脂氧化；乾燥空氣與高循環率可能改變動態密封的潤滑膜。若空氣品質要求只寫在設備規格而沒有寫進測試矩陣，買方就無法判斷失效究竟來自密封選型、潤滑不足還是污染控制失效。
若要進行專門的熱審查，請使用高溫氣動氣缸指南。客製化設計應繼承其量測溫度與整個組件的邏輯，而不是重複一張通用密封溫度表。
長行程與特殊導向應如何設計？
Parker 發布 OSP-P 無桿氣缸配置，標準行程選擇最高達6,000 mm，並有超出此範圍的工程化長行程版本，顯示可用行程取決於產品與支撐方式（Parker OSP-P）。客製化長行程致動器必須分開檢查活塞桿挫屈、側向撓曲、導向負載、型材支撐、氣流、停止與對心；還要說明外部導向是否承擔側向力，以及型材與機台框架如何支撐反作用力。任何一項都不能由另一項的安全係數代替。
受壓縮力推動的活塞桿可以先作為柱進行篩查：
P_cr = π² E I / (KL)²對實心圓桿：
I = π d⁴ / 64其中，P_cr 是理想 Euler 臨界負載，E 是彈性模數，I 是截面二次面積矩，K 是有效長度係數，L 是無支撐長度，d 是活塞桿直徑。這項篩查假設柱是筆直、彈性、同心受載，且端部條件已定義；它不能代表有偏心、導向摩擦或接觸止擋的完整機台。實際氣缸選型仍須使用製造商的安裝與行程限制、安全方法、活塞桿伸出量、螺紋、接頭與負載偏心資料。
側向撓曲是另一個問題。它的公式取決於活塞桿或導向件是懸臂、簡支梁、導向構件或多支撐結構，也取決於負載是集中或分布。除非該邊界與負載確實描述這個零件，否則不要套用懸臂表示式 δ = FL³/(3EI)。先定義支撐位置、接觸間隙、負載作用點與可接受撓曲，再決定模型和驗收方法。
熱膨脹需要另一項獨立檢查：
ΔL = α L ΔTΔL 是長度變化，α 是材料的熱膨脹係數，L 是參考長度，ΔT 是溫度變化。對不同的導向、框架、活塞桿與型材材料，要比較各自的成長，而不是假設一個通用的毫米／米數值。還要檢查端部固定、導向預載與密封摩擦是否把自由膨脹轉成額外負載，並在冷態、熱態與熱循環後檢查對心是否仍然有效。浮動連接或一個受控的膨脹方向，可以避免熱膨脹變成側向負載。
長行程氣動氣缸指南更深入說明架構、氣流與停止。如果衝擊能量主導設計，請使用氣缸緩衝能量計算器，再套用所選產品的型錄方法。
哪些製造細節應放在圖面上？
ISO 10099 定義特定的一個產品家族：雙作用、單桿氣動氣缸的最終檢查與驗收標準（ISO 10099，2023 年確認）。它不會把「五軸 CNC」、「線切割」、「精密研磨」或「熱處理」變成通用公差。圖面必須控制功能結果與其量測方法。
只定義能保護已知功能的公差，並在圖面上同時寫明基準、量測設定、抽樣或全數檢查方式：
| 功能要求 | 圖面與檢驗內容 |
|---|---|
| 密封動作 | 成品直徑、表面紋理參數與截斷值、相關時的導程或波紋要求、允許缺陷，以及量測密封面的狀態 |
| 軸承對心 | 基準系統、缸筒對活塞桿的同軸度或跳動控制、量測設定、組裝狀態與允許的溫度範圍 |
| 導向動作 | 導軌基準、直線度、平行度、預載或間隙、負載方向、量測長度、溫度與負載條件 |
| 壓力邊界 | 材料與狀態、最小壁厚或連接寬度、螺紋與端口細節、接合方式、檢查與壓力測試要求 |
| 熱組裝 | 參考溫度、運轉間隙、材料配對、組裝順序與受控膨脹方向 |
| 塗層表面 | 基材準備、成品尺寸、功能需要時的塗層製程與厚度、後加工、遮蔽、缺陷、附著標準與檢驗位置 |
| 服務介面 | 端口方向、安裝基準、桿端螺紋、感測器位置、接頭空間、工具與密封件維修空間 |

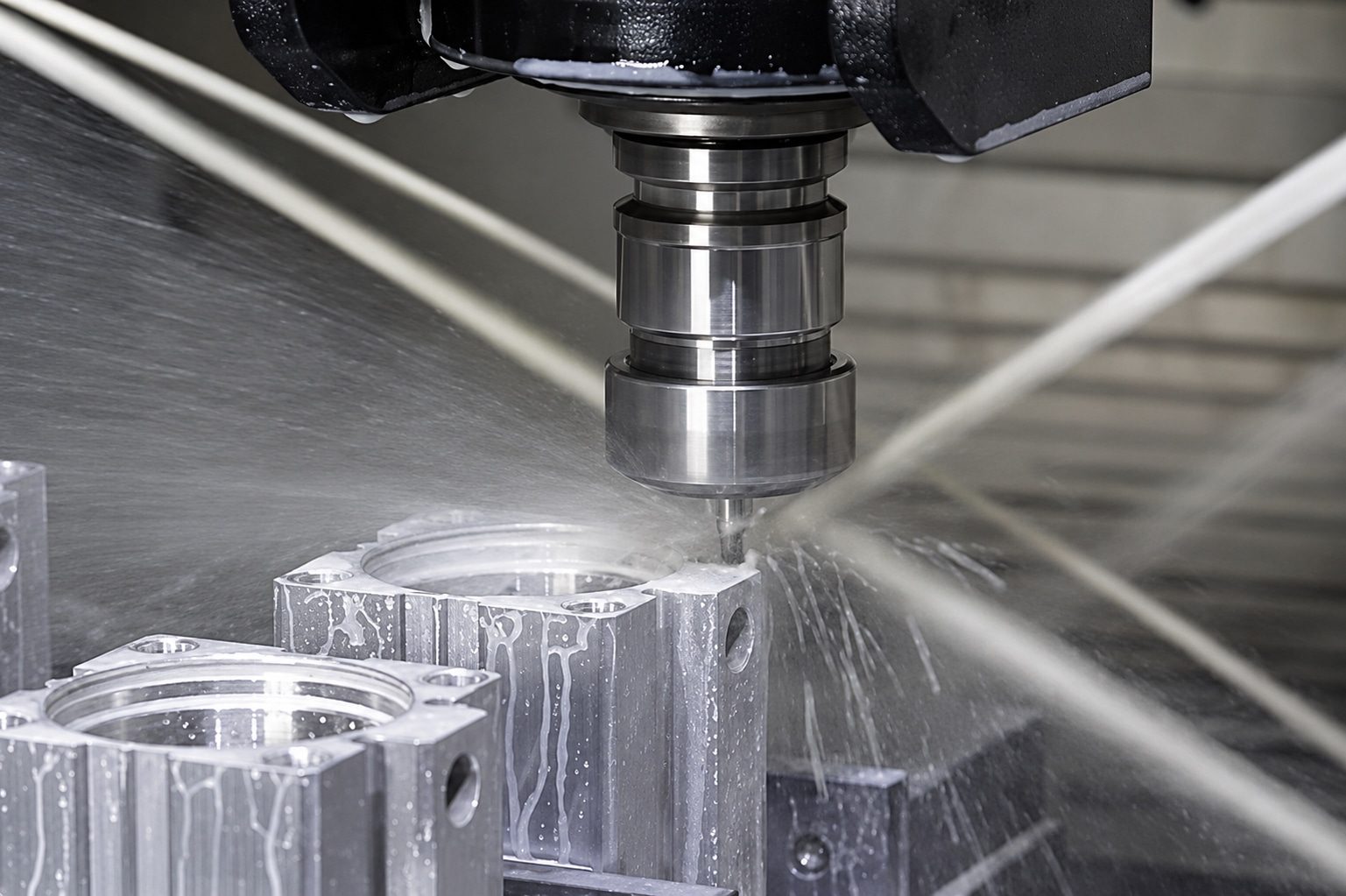

功能要求明確後再選擇製造路線。線切割可能適合導電的硬化材料或內部輪廓；研磨可能用來控制完成的軸承表面；熱處理可能改善磨耗或強度，但也可能使零件變形；塗層會增加厚度，並可能改變邊緣狀態或疲勞行為。製程順序必須留下足夠餘量與最終控制的可及性，並把外包、後加工、清潔和檢驗之間的版本與責任交接寫進製程文件。
依我們審查客製化氣缸圖面的經驗，一個問題很快就能找出不必要的精度：「這個公差要防止什麼失效？生產要如何驗證它？」如果兩個問題都答不出來，這項公差可能只增加成本，卻沒有控制致動器。
原型與完成的氣缸應如何驗證？
ISO 19973-3 在定義的測試條件與閾值下，以兩種服務量：循環次數或公里數報告活塞桿氣動氣缸壽命（ISO 19973-3）。ISO/TR 16194 提供加速壽命指引，但沒有通用的加速程序，因此提高壓力或循環率不會自動重現目標失效模式（ISO/TR 16194）。加速條件必須先說明想重現的失效機制、相同的配置與判定閾值，否則較短的測試時間不等於可移植的壽命證據。
分開四個證據層級：
- 分析證據：負載案例、出力與挫屈篩查、應力或撓曲分析、公差堆疊、熱成長審查、材料相容性與風險評估，並標明假設與適用範圍。
- 製造證據：必要時的材料身分、關鍵尺寸、表面量測、塗層或熱處理紀錄、組裝控制與不符合處置，且要能追溯到樣品或批次。
- 元件驗收：外觀檢查、全行程功能、內外部漏氣、最低運轉行為、壓力測試，以及協議配置下的感測器與緩衝，並保留原始紀錄。
- 應用認證：代表性負載、速度、壓力、溫度、污染、化學暴露、工作率、故障反應、維修可及性與安裝機台互動，不能只在工作台空載測試。
測試前先寫出合格／不合格限制。記錄氣缸版本、樣品數量、迴路、負載、供氣條件、溫度、儀器、校正狀態、測試順序、原始結果、失效與授權偏差。「以 1.5 倍壓力測試」這類說法不完整，還必須交代適用要求、壓力類型、持續時間、溫度、介質、受約束狀態、漏氣限制與測試後檢查。測試矩陣也應區分設計驗證、製造驗收與應用認證的判定責任。
證明或功能測試回答的問題，與可靠度不同。環境箱可以重現溫度曲線，卻不一定重現實際機台的側向負載、污染、潤滑狀態或熱流。加速循環可能產生正常工作率沒有的熱與磨耗。因此，認證應建立在已識別的風險上，而不是一次戲劇性的過載測試；每項測試都要說明它能排除哪一個失效模式，以及不能證明哪些其他條件，並把這個證據邊界寫進放行紀錄與後續變更審查，供工程與品質團隊共同核對。
採購與生產應收到哪些放行資料？
ISO 4414 將氣動系統責任分配到至少六項生命週期活動：設計、建造、修改、安裝、維護與清潔（ISO 4414）。因此，客製化氣缸放行資料必須足以讓供應商、機台製造商、維護團隊與買方在第一件出貨後仍能維持核准配置，也要讓後續替換件、維修件與工程變更能回到同一份技術基準。
至少放行以下資料包：
- 應用要求與負載案例表，包含最差可信工況與故障後果；
- 核准的介面與製造圖面及版本，並列出功能基準與量測方法；
- 受控物料清單以及密封／潤滑劑定義，包含替代材料的核准規則；
- 關鍵製程與檢驗要求，包含外包作業和不符合處置；
- 驗收與認證測試計畫，寫明樣品、條件、順序與合格限制；
- 所需證書、報告、標示與追溯欄位，讓結果能連到配置和批次；
- 安裝、對心、空氣品質、潤滑與試運轉要求，包含維修後重啟檢查；
- 核准的備件與密封套件，以及不可任意替換的配置項目；
- 變更通知與偏差核准流程，明確指出哪些變更必須重新測試；
- 可重建性、儲存與淘汰預期，避免多年後只剩一張沒有版本的型錄。
現有的客製化氣動氣缸生命週期指南，會沿著圖面核准、製造、FAT、安裝與試運轉說明這份資料包。本文停在設計邊界：每個放行值都必須追溯到量測的工況或協議的驗收決策，任何後續的設計或供應商變更也都應保留這條追溯鏈。
客製化氣動氣缸設計常見問題
ISO 10099 處理定義氣缸家族的最終檢查；ISO 19973-3 則在受控條件下以循環次數或公里數表示可靠度。以下五個回答把元件驗收、設計驗證、環境認證與安裝機台驗證分開，不把一次壓力測試當成所有極端工況要求的證明。
什麼因素使氣動氣缸屬於客製化，而不是配置品？
配置品氣缸仍在供應商既有平台與核准選項內，例如行程、安裝、端口、感測器、刮塵件或密封套件。真正客製化氣缸則改變平台之外的幾何、材料、承壓結構、導向、介面、感測或驗證，因此需要受控設計與認證證據。
可以用密封材料的最高溫度作為氣缸額定溫度嗎？
不可以。聚合物家族的溫度範圍不能替完成的氣缸定額。請確認確切化合物、密封截面、蓄能器、潤滑劑、溝槽、對偶面、壓力、速度、停留、空氣品質、感測器、接頭、安裝與量測到的本體溫度。完整組件會受相關元件中額定能力最低者限制。
Euler 計算足以設計長行程客製化氣缸嗎？
不足。Euler 挫屈只能篩查端部條件已定義的理想壓縮構件。長行程氣缸還要檢查負載偏心、側向撓曲、活塞桿伸出與螺紋、軸承負載、外部導向力矩、本體支撐、對心、熱膨脹、氣流、停止能量，以及製造商確切的安裝與行程限制。
特殊導軌應指定什麼公差？
沒有通用數值。從負載精度、導向間隙或預載、負載方向、行程、溫度與可接受摩擦開始，再定義基準、直線度、平行度、輪廓、表面紋理、量測長度、組裝狀態與檢驗方法。單靠加工製程不能建立功能精度。
哪些測試能證明客製化氣缸可以用於極端應用？
請依要求組合分析、製造檢驗、最終功能與漏氣檢查、適用壓力測試，以及具代表性的環境或工作率認證。記錄配置、樣品、迴路、負載、溫度、儀器、順序與驗收限制。安裝機台安全與對心仍需另外驗證。
來源與標準
本文的八項檢查設計框架結合系統安全、尺寸標準、空氣品質、材料指引、腐蝕測試限制、最終驗收與可靠度測試。每份參考資料的範圍不同；沒有任何單一標準能獨立為極端應用的客製化氣缸認證，也不能取代所選製造商的產品資料與機台風險評估。工程放行仍要把標準要求、實際工況、供應商限制和可追溯的測試結果放在同一份決策紀錄中。
- ISO 4414:2010，氣動流體動力系統與元件的一般規則及安全要求；確認目前有效。
- ISO 15552:2018，可拆式安裝氣動氣缸、32 到 320 mm 缸徑、1,000 kPa 系列；2025 年確認。
- ISO 8573-1:2010，顆粒、水與油的壓縮空氣污染物及純度等級。
- ISO 9227:2022，鹽霧試驗方法，以及對材料排序或長期預測的限制。
- ISO 10099:2001，雙作用、單桿氣動氣缸的最終檢查與驗收標準；2023 年確認。
- ISO 19973-3:2015，帶活塞桿氣動氣缸的測試可靠度評估。
- ISO/TR 16194:2017，氣動元件加速壽命評估的一般程序。
- Parker O 形環手冊 ORD 5700，聚合物特性、大致服務範圍、相容性與密封設計指引。
- Parker OSP-P 型錄，型號專屬的壓力、溫度、行程、支撐、負載與安裝資料。
- Festo 氣動選型工具，動作鏈輸入與產品選型流程。
