如何為無桿氣動應用找出氣缸高度？
在無桿氣動應用中，要找出氣缸高度，請沿著致動器軸線，從一側端蓋端面量到另一側端蓋端面，取得本體總長度。做替換時，還要記錄可用行程、滑座長度、安裝孔距、接口位置和感測器槽位置。
這個說法需要一個提醒。在幾何裡，圓柱高度是兩個圓形底面之間的距離。在無桿氣缸型錄裡，實務尺寸通常稱為總長、本體長度或安裝長度。舊詞仍然可以使用，但前提是所有人都同意包含哪些端面。
重點摘要
- 本文所說的氣缸高度，是軸向本體總長度，不是可用行程。
- ISO 13385-1 涵蓋游標卡尺設計和計量特性，所以在下替換訂單前，工具選擇和校正很重要。
- Parker 列出 OSP-P 標準行程最高可達 6000 mm，這正說明為什麼本體長度和行程必須分開記錄。
常見替換錯誤不是公式很難，而是名稱錯了。採購說「高度」，供應商以為是「本體總長」，技術人員實際量的卻是「行程」。這三個尺寸可以從三種不同角度描述同一支致動器。
無桿氣動系統中的氣缸高度是什麼？

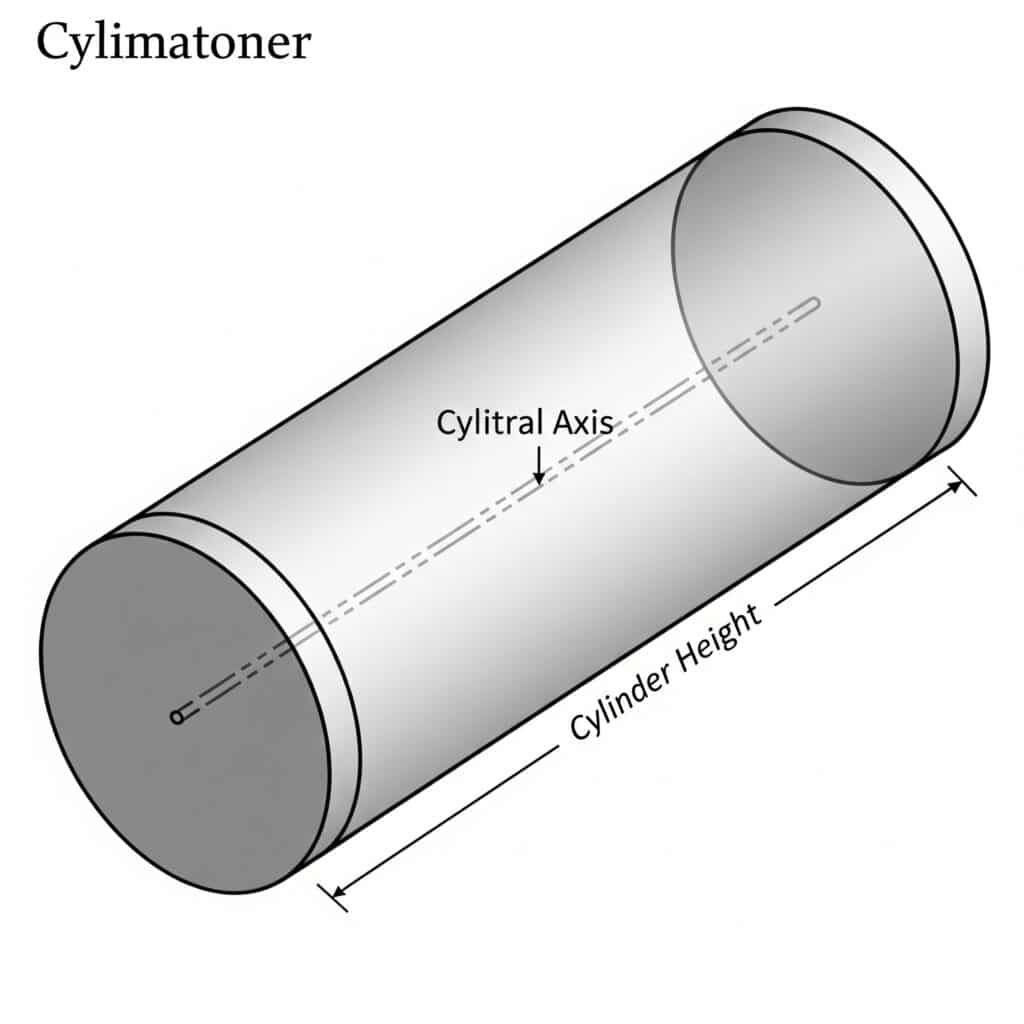

氣缸高度是致動器本體兩個端面之間的軸向總距離。ISO 13385-1:2019 涵蓋游標卡尺設計和計量特性，ISO 並在 2025 年確認該版本仍有效（ISO，2025）。對替換工作而言，這個數字應該來自明確的量測方法。
對無桿氣缸而言，被量到的「高度」通常沿著長本體軸線，不是機台上的垂直高度。無論氣缸水平安裝、垂直安裝或倒置安裝，軸向本體長度都不會改變。
在 RFQ 中使用這張命名表：
| 尺寸名稱 | 意思 | 包含 | 不包含 |
|---|---|---|---|
| 本體總長 | 端蓋端面到端蓋端面 | 缸筒和端蓋 | 支架、接頭、鬆散感測器 |
| 可用行程 | 滑座移動距離 | 兩端限制之間的工作行程 | 端蓋和未使用死長度 |
| 安裝長度 | 本體加固定附件 | 安裝板、固定止擋、永久安裝的緩衝器 | 柔性管、電纜餘量 |
| 滑座長度 | 移動滑台或滑座本體 | 負載板或滑座佔用面 | 除非隨致動器出貨，否則不包含治具 |
| 安裝孔距 | 孔中心距 | 固定孔中心 | 邊到邊猜測值 |
如果既有致動器仍在機台上，請在拿起捲尺前先拍照。一張包含尺、接口、滑座和支架的照片，往後可能少掉十幾封確認郵件。
高度、本體長度與安裝方向
舊文章使用「高度」，是因為圓柱幾何公式使用 height。真正做無桿氣缸選型時，請和供應商說「總長」或「本體長度」，這更清楚。
如果圖紙寫的是高度怎麼辦？把它當成警示標籤。請確認這個數字指的是：
- 本體總長度。
- 滑座行程或 stroke。
- 已安裝後的外形包絡。
- 機台框架上方的垂直間隙。
- 出貨包裝尺寸。
這些不能互相替代。
為什麼行程資料不能取代本體長度

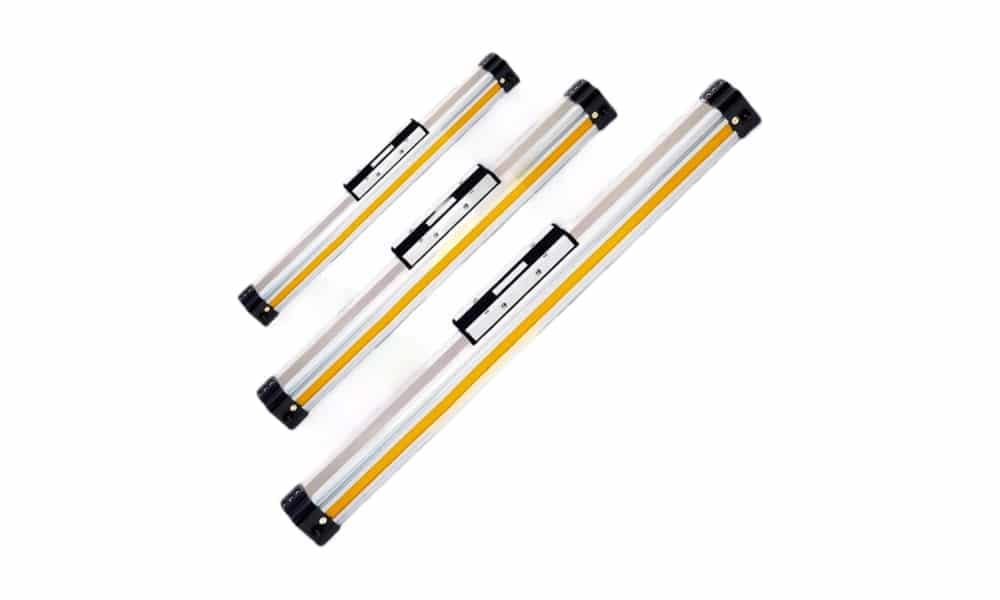

Parker 在 OSP-P 無桿氣缸系列產品頁列出最大行程長度為 6000 mm（Parker OSP-P Series，2026）。這個行程數字告訴你移動能力，但不會告訴你完整安裝長度、端蓋樣式、接口方向、導向套件、感測器位置或油壓緩衝器間隙。
這就是本文核心。行程回答的是：「滑座能移動多遠？」本體長度回答的是：「致動器能不能裝進舊位置？」兩個都需要。
如何準確量測氣缸高度？
量測氣缸高度時，將校正過的直尺、捲尺或游標卡尺平行於致動器軸線放置，從一側端蓋端面讀到另一側端蓋端面。Mitutoyo 指出，ISO 13385-1 和 ASME B89.1.14 會區分游標卡尺誤差，例如部分接觸誤差和刻度偏移誤差（Mitutoyo，2026）。
短致動器放在工作台上時，如果卡尺量爪可以跨越尺寸，可使用卡尺。對長無桿氣缸，請使用鋼捲尺、直尺加捲尺，或製造商圖紙。3 m 致動器不會因為有人在一端用小卡尺量一下、再猜剩下長度而變準。
量測流程
- 清潔兩個端面和任何基準表面。
- 拆卸前先拍攝氣缸照片。
- 標出你要量測的兩個端蓋端面。
- 讓捲尺或直尺與氣缸軸線平行。
- 分別記錄本體總長、行程、滑座長度和安裝孔距。
- 從另一側重複量測。
- 把結果和銘牌、圖紙或型錄代碼比較。
以我們的經驗，最好的現場筆記通常很無聊：「本體長度 1258 mm，行程標籤 1000 mm，滑座 180 mm，四個 M8 安裝孔，接口側在左，感測器槽在上方。」這比「大約 1.2 米，和舊的一樣」有用得多。
工具與誤差控制
使用符合長度和可達性的工具：
| 工具 | 最適合用途 | 實務注意 |
|---|---|---|
| 數位卡尺 | 短端蓋、滑座和支架尺寸 | 檢查校正和量爪貼合 |
| 游標或錶盤卡尺 | 不靠電池的工作台檢查 | 慢慢讀值，避免視差 |
| 鋼直尺 | 中等長度直線尺寸 | 保持直尺貼在基準線上 |
| 鋼捲尺 | 長無桿氣缸 | 保持捲尺筆直並平行 |
| CAD 圖紙 | 新設計或已驗證料號 | 確認版本和選配代碼 |
Mitutoyo 的卡尺指南說，規格是最大允許誤差值，不是神奇保證。因此做替換工作時，不要讓工具解析度造成錯誤自信。如果舊氣缸很髒、彎曲、改裝過，或仍裝在護罩後面，量測架設本身可能才是主要誤差來源。
氣缸高度 vs 行程長度
行程長度是可用活塞或滑座移動距離；本文的氣缸高度是軸向本體總長度。AutomationDirect 說明，無桿氣缸使用內部活塞連接到沿本體移動的外部滑座，因此相較傳統有桿氣缸，可以縮短總長度（AutomationDirect，2020）。
這種緊湊佈局正是術語容易混用的原因。無桿致動器的本體長度可能只比行程加上端蓋和滑座餘量稍長；標準有桿氣缸還需要活塞桿伸出的空間。因此習慣標準氣缸的技術人員，可能會問錯問題。
首先要記錄的三個數字
替換無桿氣缸時，先記錄這三個數字：
| 數字 | 範例 | 為什麼重要 |
|---|---|---|
| 本體總長 | 1258 mm | 確認可裝入機台框架 |
| 可用行程 | 1000 mm | 確認移動範圍 |
| 滑座長度 | 180 mm | 確認治具和護罩間隙 |
接著補上讓替換能真正成立的細節：
- 缸徑或型號代碼。
- 導向類型和滑座類型。
- 接口位置和螺紋。
- 緩衝或油壓緩衝器樣式。
- 感測器溝槽位置。
- 安裝孔距。
- 負載質量和力矩臂。
- 工作壓力和目標速度。
為什麼比例很危險
舊稿使用 60-80% 總高度這類通用比例。這對課堂草圖可能有用，但對真實訂單很危險。Parker、SMC、Festo 和其他供應商都會發布特定型號尺寸，因為端蓋、導向套件、緩衝、止擋和滑座樣式都會改變關係。
能使用型號圖紙時，就使用型號圖紙。如果沒有型號圖紙，就把兩個尺寸都量出來。從本體長度猜行程是最後手段，不是選型方法。
高度如何影響無桿氣缸的安裝與性能？
氣缸高度首先影響安裝，其次才影響性能。本體必須避開機架、護罩、電纜走線、接口和維修空間。Parker 無桿型錄提到，某些行程長度起需要中間支撐，並在一個 OSP-P 支撐情境中允許支撐之間最大 0.5 mm 撓度（Parker Origa catalog，2025）。
這個支撐細節比通用的高度直徑比更有用。如果機台框架沒有正確支撐長無桿致動器，它可能下垂、扭轉或卡滯。當負載偏離滑座中心線時，問題會更嚴重。
訂購前的安裝檢查
訂購替換品前，請檢查：
| 安裝檢查 | 要確認什麼 | 漏掉時的故障 |
|---|---|---|
| 本體長度 | 端蓋端面到端蓋端面 | 氣缸無法裝入機架 |
| 行程 | 所需滑座行程 | 機台到不了工作位置 |
| 安裝孔距 | 孔中心與支架樣式 | 新零件無法鎖上 |
| 接口側 | 配管路徑與間隙 | 管接頭撞到護罩或支架 |
| 感測器槽 | 開關位置和電纜路徑 | PLC 失去端點位置訊號 |
| 滑座高度 | 治具與護罩間隙 | 負載板在行程中碰撞 |
| 支撐間距 | 長本體剛性 | 下垂、卡滯、密封磨耗 |
對長軸，支撐討論應該放進 RFQ。不要等到安裝那天才發現舊致動器有一個藏在護罩下的中間支撐架。
安裝後的性能檢查
長度本身不會產生力量。力量仍然來自壓力作用在活塞面積上。但長度會改變力量周邊的系統：行程越長，空氣容積越大，壓降越有時間造成影響，需要對齊的導向長度越長，滑座也越可能承受力矩負載。
對空氣迴路，請把電磁閥、FRL 空氣處理組、調壓閥和流量控制閥一起檢查。本體尺寸量對了，如果流路過小，性能仍然會不好。
需要更完整的機構背景？這篇無桿致動器如何工作的延伸文章會說明內部活塞和外部滑座佈局。若是磁耦合設計，請使用磁耦式無桿氣缸運作指南。
替換 RFQ 尺寸
送替換 RFQ 時，請包含本體長度、行程、缸徑或型號代碼、導向類型、滑座尺寸、安裝孔距、接口位置、感測器位置、負載、速度和工作壓力。Festo 表示無桿氣缸支援長行程，在其分類概覽中行程最高可達 8.5 m（Festo，2026）。
使用這份清單：
- 本體總長。
- 可用行程。
- 缸徑或完整型號代碼。
- 導向類型：基本型、滑動軸承、凸輪從動件、線性導軌、高剛性導向、磁耦合。
- 滑座尺寸與治具介面。
- 安裝孔距與支架類型。
- 接口螺紋、接口側和管路路徑。
- 緩衝、油壓緩衝器或端部止擋細節。
- 感測器類型、槽位和電纜路徑。
- 負載質量、偏移距離和方向。
- 目標速度與循環率。
- 可用壓力與空氣處理。
根據我們看過的案例，最快的替換溝通通常包含兩張照片：一張有捲尺的全長照片，以及一張銘牌、接口、滑座和安裝孔的近照。照片不能取代尺寸，但能抓住尺寸清單忘掉的細節。
簡易現場工作表
| 欄位 | 要記錄的值 | 備註 |
|---|---|---|
| 既有型號代碼 | 照片加打字值 | 包含所有後綴 |
| 本體長度 | mm | 端蓋端面到端蓋端面 |
| 行程 | mm | 標籤、圖紙或實測行程 |
| 缸徑 | mm | 來自型號代碼或圖紙 |
| 滑座長度 | mm | 若負載板為原廠安裝，請一併包含 |
| 安裝孔距 | mm x mm | 孔中心距，不是邊距 |
| 接口側 | 左 / 右 / 上 / 下 | 看得到時記下螺紋 |
| 感測器 | 類型和位置 | 包含電纜方向 |
| 負載 | kg 或 N 加偏移 | 力矩很重要 |
| 工作壓力 | bar 或 MPa | 記錄調壓閥設定與運動中壓力 |
做產品匹配時，請把量到的外形包絡和無桿氣缸選項、OSP-P 模組化無桿氣缸、DGC 無桿氣缸以及MY1H 導向無桿氣缸比較。如果舊致動器其實是緊湊滑台，而不是無桿氣缸，在假設同一替換系列之前，請先看無桿氣動滑台運作。
FAQ：無桿氣動應用中的氣缸高度
這些 FAQ 回答聚焦替換風險：本體長度、行程、導向支撐和量測信心。Parker 的 OSP-P 頁面列出 6000 mm 最大行程，ISO 13385-1 則定義游標卡尺計量，因此型錄資料和量測方法都應放進同一個決策（Parker，2026；ISO，2025）。
如何正確量測氣缸高度？
沿著致動器軸線平行量測，從一側端蓋端面到另一側端蓋端面。除非支架、鬆散接頭和治具是安裝包絡的永久部分，否則請分開記錄。把本體長度、行程、滑座長度、安裝孔距和接口位置寫在同一份工作表裡。
氣缸高度和行程長度有什麼差異？
本文的氣缸高度是軸向本體總長度。行程長度是可用滑座行程。Parker 列出 OSP-P 最大行程為 6000 mm，但替換訂單仍需要本體長度、端蓋、滑座、導向類型、安裝、接口和感測器。只有行程不夠。
氣缸高度應該包含安裝支架嗎？
除非供應商要求安裝後外形包絡，否則不要把支架包含在氣缸本體長度中。支架應作為安裝硬體另行量測。替換零件可能符合氣缸本體尺寸，但仍因支架、緩衝器、感測器或接口接頭碰到機台框架而失敗。
量測無桿氣缸最適合用什麼工具？
滑座寬度、安裝孔距和端蓋細節等短特徵使用卡尺。長本體長度使用直鋼捲尺或已驗證圖紙。ISO 13385-1 和 Mitutoyo 指南提醒工程師，卡尺誤差取決於量測面和架設方式，而不只是顯示解析度。
氣缸高度如何影響性能？
高度影響安裝、支撐、下垂、對齊和維修間隙。它不會直接決定力量。長本體需要支撐檢查，尤其是有偏移負載時。力量仍取決於壓力和活塞面積，速度則取決於行程、流路、閥尺寸、負載、緩衝和排氣限制。
