如何為無桿氣缸應用計算圓周？
無桿氣缸圓周，是圓形缸徑、管體或被量測圓柱截面一圈的距離。已知直徑時使用 C = pi x d；已知半徑時使用 C = 2 x pi x r。真正比較難的部分，是在計算前先選對直徑。
對 63 mm 圓形缸徑，圓周是 pi x 63 = 197.9 mm。這個數字可協助缸徑面積檢查、密封討論、表面接觸估算和替換量測；但它不應和行程長度、滑座行程或曲面面積混淆。

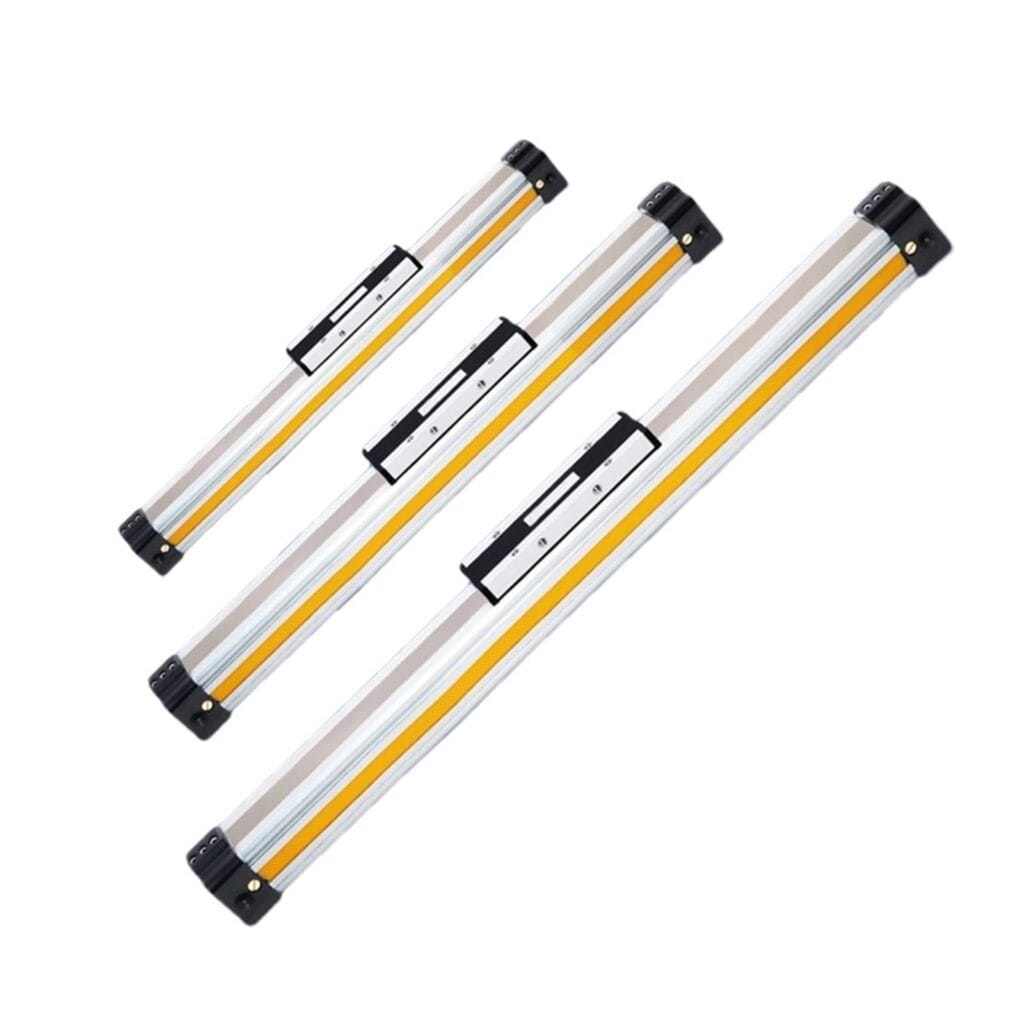

OSP-P 系列無桿氣缸顯示了為什麼圓周問題需要情境。一支無桿氣缸有缸徑、外部型材、滑座路徑、密封帶、刮塵器、接口和導向選項。這些不是同一個圓。
重點摘要
- 圓周公式是
C = pi x d；63 mm 缸徑是 197.9 mm（MathWorld，2026）。- Parker 列出的 OSP-P 缸徑從 10 mm 到 80 mm，因此缸徑圓周和外部型材圓周是兩個不同檢查。
- RFQ 應送出缸徑、OD / 型材尺寸、行程、滑座照片、密封帶狀態和實測壓力。
最好的第一個問題不是「圓周是多少？」而是「我們在用哪一個圓周？」缸徑圓周有助於活塞或密封幾何。外部型材圓周有助於夾具、護蓋和檢查。滑座路徑尺寸則屬於導向和刮塵器選型。
目錄
無桿氣缸的基本圓周公式是什麼？
對圓形無桿氣缸缸徑，使用 C = pi x d；已知半徑時使用 C = 2 x pi x r。MathWorld 將圓周定義為 2 pi r = pi d，NIST 則描述 pi 是圓周與直徑的比值（MathWorld，2026；NIST，2021）。
在無桿氣缸中，這個公式只對圓形截面乾淨成立。缸徑是圓形；某些外部殼體和導向型材不是。如果外部型材是矩形、開槽或導軌形狀，不要硬把 C = pi x d 套到整個外形上。

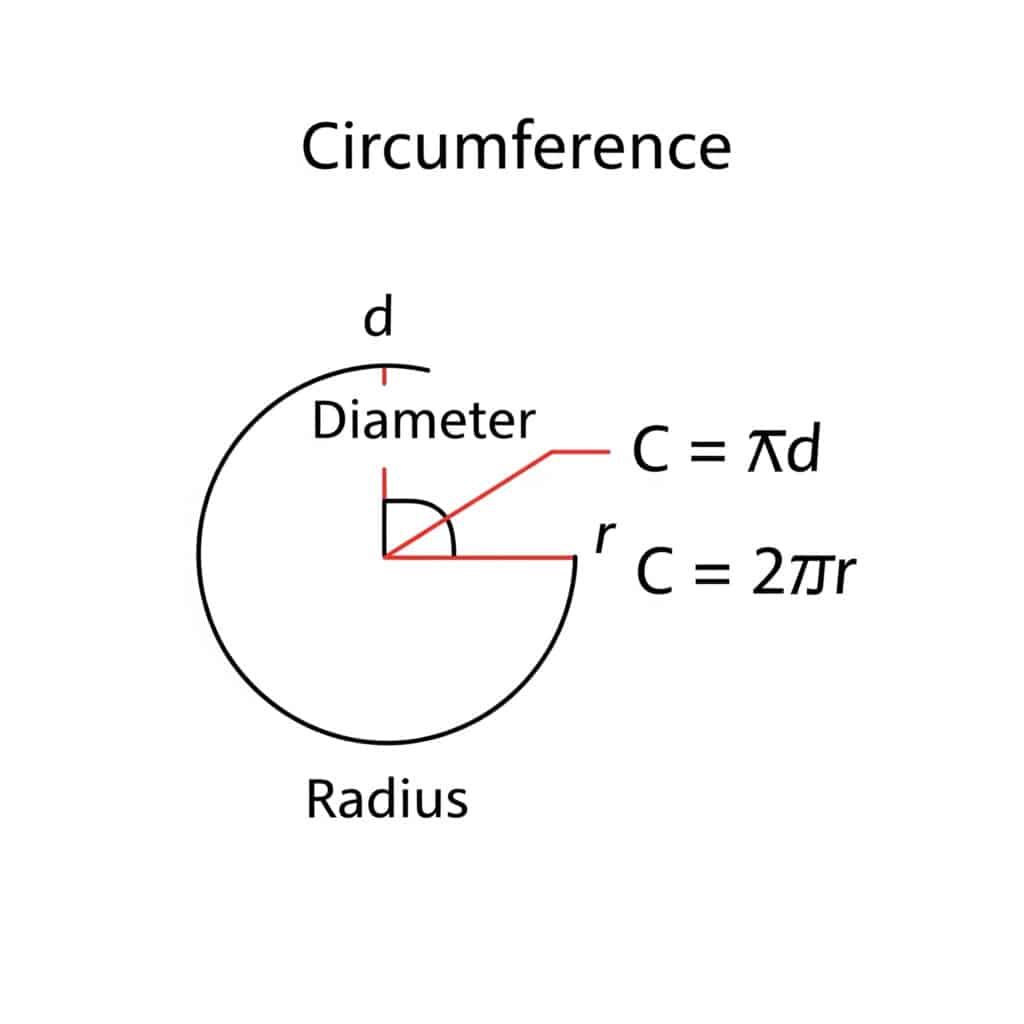

公式圖對缸徑參考和圓形外徑檢查很有用；但如果是型材氣缸，除非圖紙清楚標出圓形特徵，否則它的用處有限。
基本公式
C = pi x d
C = 2 x pi x r
d = 2 x r
其中：
C是圓周。d是直徑。r是半徑。pi約為 3.14159。
常見缸徑圓周表
| 缸徑 | 半徑 | 缸徑圓周 |
|---|---|---|
| 10 mm | 5 mm | 31.4 mm |
| 16 mm | 8 mm | 50.3 mm |
| 25 mm | 12.5 mm | 78.5 mm |
| 32 mm | 16 mm | 100.5 mm |
| 40 mm | 20 mm | 125.7 mm |
| 50 mm | 25 mm | 157.1 mm |
| 63 mm | 31.5 mm | 197.9 mm |
| 80 mm | 40 mm | 251.3 mm |
這些缸徑尺寸符合 Parker 模組化無桿致動器列出的 OSP-P 範圍，因此這張表適合第一輪溝通，但不能取代製造商圖紙。
快速範例
32 mm 缸徑：C = pi x 32 = 100.5 mm
63 mm 缸徑：C = pi x 63 = 197.9 mm
80 mm 缸徑：C = pi x 80 = 251.3 mm
如果只需要快速心算，使用 diameter x 3.14。除非只是檢查結果是否離譜，否則避免使用 diameter x 3。在 63 mm 缸徑上，d x 3 得到 189 mm，約低估 4.8%。
無桿氣缸直徑區域
請量測和任務相符的直徑：缸徑用於活塞與密封幾何，外徑用於護蓋或夾具，滑座或導向尺寸用於負載支撐。Parker 列出的 OSP-P 缸徑從 10 mm 到 80 mm，並包含鋁型材本體和密封帶細節（Parker OSP-P，2026）。
單一型錄系列就已經呈現三個不同量測區。缸徑是內部圓形尺寸；外部本體是型材；滑座包覆或沿本體的一部分運動。把這些尺寸混在一起，會讓簡單的圓周任務變成錯誤替換訂單。
量測區域
| 區域 | 回答什麼問題 | 使用圓周公式嗎？ |
|---|---|---|
| 缸徑 | 活塞面積、缸徑圓參考、部分密封討論 | 已知圓形缸徑時可以 |
| 外部本體 | 夾具、護蓋、包裝間隙 | 只有本體截面為圓形時可以 |
| 密封帶路徑 | 密封帶檢查、替換、刮塵器接觸 | 使用製造商資料和檢查 |
| 滑座或導向 | 負載支撐與力矩檢查 | 不使用，改看導向負載額定 |
| 行程 | 移動長度 | 不使用，行程是線性距離 |
氣缸還在設計階段時，先從資料表開始。氣缸已安裝且銘牌不見時，先拍照，再量測。只有量到圓周、卻不知道致動器系列，仍可能誤導供應商。
比較產品系列時，請把基本型材氣缸和DGC 無桿氣缸或MY1H 精密導向無桿氣缸分開。圓周不會告訴你是哪一種導向套件在承載。
如何為無桿氣缸圓周量測直徑？
小型圓形截面使用卡尺；較大的圓形截面使用 OD tape 或圓周帶，再換算回直徑。Pi Tape 發布了英制和公制版本的外徑與內徑測量帶說明，範圍包含 50.80 mm 到 304.80 mm（Pi Tape，2026）。
先清潔表面。粉塵、油污、毛邊、捲尺皺折和滑座損傷，都可能加入剛好足以讓結果看起來像另一個缸徑系列的誤差。如果本體是型材，請量測圖紙尺寸，而不是把捲尺繞在非圓形外形上。
實務量測流程
- 辨識你需要缸徑、外徑，還是型材尺寸。
- 清潔被量測表面。
- 沿氣缸在兩到三個位置量測。
- 截面為圓形時，將卡尺量測方向旋轉 90 度再量一次。
- 記錄工具、單位和位置。
- 拍攝銘牌、滑座、端蓋、接口和密封帶。
卡尺 vs OD 測量帶
| 工具 | 最適合用途 | 風險 |
|---|---|---|
| 數位卡尺 | 小型可接近直徑與加工件 | 量爪角度或壓力誤差 |
| OD 測量帶 | 較大圓形外徑檢查 | 測量帶歪斜或非圓形型材 |
| 資料表 | 新設計、標準替換、隱藏缸徑 | 選錯系列或選項 |
| 照片加銘牌 | 供應商識別 | 銘牌可能遺失或損壞 |
在替換工作中，我們發現照片通常比單一尺寸更有用。客戶可能傳來「63 mm 圓周」，但照片能看出他們量的是缸徑、圓角護蓋、滑座導軌，還是感測器軌道外側。
哪些工具能協助氣動應用中的圓周計算？
公式本身用計算機就夠，但工具鏈應該保護量測。NIST 指出 pi 是圓周與直徑的比值；Pi Tape 則提供直接 OD 和 ID 測量帶方法，因此流程可以是先量直徑再計算，也可以是先量圓周再推回直徑（NIST，2021；Pi Tape，2026）。
請依可能出錯的地方選工具。手機計算機無法修正骯髒的氣缸表面。CAD 無法修正未知的副廠替換件。卡尺也無法揭露這支致動器究竟是磁耦式、帶式、鋼索式，還是導向無桿單元。
計算流程
如果已知直徑：
C = pi x d
如果已量到圓周：
d = C / pi
如果已知半徑：
C = 2 x pi x r
工具選擇表
| 任務 | 建議工具 | 要記錄的輸出 |
|---|---|---|
| 快速缸徑圓周 | 帶 pi 鍵的計算機 | 缸徑與計算圓周 |
| 已安裝圓形外徑檢查 | OD 測量帶 | 實測 OD、圓周、工具範圍 |
| 替換識別 | 照片加資料表 | 系列、缸徑、行程、安裝、滑座樣式 |
| CAD 包裝 | CAD 模型或圖紙 | OD / 型材尺寸和間隙 |
| 密封討論 | 製造商密封資料 | 溝槽、密封帶、刮塵器與材料細節 |
你需要 pi 到小數點後五位嗎？通常不需要。對 63 mm 缸徑，pi = 3.14159 得到 197.920 mm，pi = 3.14 得到 197.820 mm，差異是 0.100 mm。量測選擇和產品識別通常更重要。
圓周如何影響無桿氣缸性能？
圓周會透過缸徑、密封接觸、表面接觸和可用活塞面積間接影響性能。Parker 列出 OSP-P 最高工作壓力為 8 bar，在 6 bar 下伸出力從 47 N 到 3010 N，但這些力來自壓力和面積，不是單靠圓周（Parker OSP-P，2026）。
關鍵差異是：圓周隨直徑線性成長，活塞面積則隨直徑平方成長。因此 100 mm 缸徑約有 32 mm 缸徑 3.13 倍的圓周，卻有約 9.77 倍的缸徑面積。
6 Bar 下的圓周 vs 面積
| 缸徑 | 圓周 | 缸徑面積 | 6 bar 理論力 |
|---|---|---|---|
| 32 mm | 100.5 mm | 804 mm^2 | 483 N |
| 63 mm | 197.9 mm | 3,117 mm^2 | 1,870 N |
| 80 mm | 251.3 mm | 5,027 mm^2 | 3,016 N |
| 100 mm | 314.2 mm | 7,854 mm^2 | 4,712 N |
力值假設 6 bar = 0.6 N/mm^2，並忽略摩擦、壓降、背壓、緩衝、負載角度和導向損失。把它們當作理論檢查，不要當成型錄保證。
圓周在哪些地方有幫助
圓周可協助：
- 缸徑圓溝通。
- 表面接觸估算。
- 密封或密封帶路徑討論。
- OD 量測檢查。
- 當截面為圓形時，用於塗層、包覆、套筒和護罩規劃。
圓周不能取代：
- 活塞面積。
- 導向力矩額定。
- 磁耦合力。
- 密封帶維修資料。
- 運動中的壓力與流量量測。
若主題轉到表面面積，請把本頁和管道表面面積計算指南分開。那篇處理 pi x D x L；本篇專注於無桿氣缸圓形截面和替換量測。
若需要更廣的選型背景，請把這篇量測文章與無桿氣動滑台如何工作以及無桿致動器系列指南一起比較。那些頁面說明力傳遞與控制架構；本頁維持在圓周與量測。
替換 RFQ 的圓周檢查
當銘牌遺失、缸徑不確定，或供應商必須區分類似的無桿氣缸系列時，請在替換 RFQ 中加入圓周或直徑。SMC 列出 MY1B 機械接合式無桿氣缸資料，例如 0.2 到 0.8 MPa 壓力，以及 100 到 1000 mm/s 集中配管活塞速度（SMC MY1B catalog，2025）。
那些型錄值取決於實際系列和選配套件。圓周量測可以縮小搜尋範圍，但它本身無法識別導向類型、油壓緩衝器、行程調整單元、感測器軌道或密封帶狀態。
RFQ 量測檢查表
請送出這些細節：
- 目前型號或銘牌照片。
- 缸徑或實測圓形截面直徑。
- 行程長度。
- 本體 / 型材總尺寸。
- 滑座寬度與導向樣式。
- 接口尺寸和接頭方向。
- 感測器類型和電纜位置。
- 兩側端蓋照片。
- 密封帶、刮塵器和滑座照片。
- 運動中的實測壓力。
- 負載質量、負載偏移和安裝方向。
如果只送圓周，供應商仍然得猜致動器系列。如果送出圓周加滑座照片和行程，報價就能快速從「看起來類似的氣缸」推進到「正確替換套件」。
要避免的替換錯誤
| 錯誤 | 結果 | 更好的檢查 |
|---|---|---|
| 把外部型材當成缸徑量測 | 力量估算錯誤 | 使用銘牌或型錄缸徑 |
| 繞著非圓形本體量一圈 | 沒有意義的圓周 | 使用圖紙尺寸 |
| 忽略密封帶狀態 | 替換後重複洩漏 | 拍攝密封帶和刮塵器 |
| 省略行程 | 缸徑正確、長度錯誤 | 從端到端量測行程 |
| 省略壓力 | 尺寸正確、動作不佳 | 運動中量測壓力 |
CAGI 建議設計良好的壓縮空氣系統，從壓縮機排氣到使用點的壓降應低於 10%；它也指出每 2 psig 的多餘壓力，可能增加約 1% 壓縮機功率使用（CAGI，2026）。這就是為什麼替換報價應包含操作壓力，而不只包含尺寸。
如果報價也需要推力檢查，請把圓周資料和氣壓缸力量計算搭配使用。圓周可以識別圓形截面，但力量仍需要壓力和面積。
圓周計算常見問題
計算圓周最簡單的方法是什麼？
使用 C = pi x d。如果無桿氣缸缸徑是 63 mm，圓周就是 3.14159 x 63 = 197.9 mm。這只適用於缸徑參考這類圓形截面。對型材本體或滑座，請使用製造商圖紙。
如何為圓周計算量測直徑？
小型圓形截面用卡尺，較大的圓形截面用 OD 測量帶。量測多個位置，先清潔表面，並註明你量的是缸徑、外部本體，還是另一個圓形特徵。Pi Tape 發布了適合這類量測流程的 OD 和 ID 測量帶說明。
無桿氣缸圓周和行程長度一樣嗎？
不一樣。圓周是圓形截面一圈的距離；行程長度是活塞或滑座的直線移動距離。Parker OSP-P 無桿氣缸可以有 63 mm 缸徑和更長得多的行程，所以這兩個尺寸回答的是不同問題。
圓周會決定無桿氣缸力量嗎？
不會。力量來自壓力乘以活塞面積，而活塞面積是 pi x d^2 / 4。圓周可以協助識別缸徑，但它不是力量公式。63 mm 缸徑在 6 bar 下，扣除損失前約為 1,870 N。
無桿氣缸替換報價應該送什麼？
送出缸徑或實測直徑、需要時的計算圓周、行程、型號、本體 / 型材尺寸、滑座照片、端蓋照片、接口位置、感測器類型、密封帶狀態、負載、安裝方向，以及運動中的壓力。這比只有一個圓周值強得多。
