快速排氣閥的物理機制及其對氣缸速度的影響

Q: 快速排氣閥能保證固定的氣缸增速嗎？

不能。2025 年一項實驗在特定條件下將報告案例的循環時間從 0.94 秒降至 0.78 秒。實際改善取決於遠端排氣路徑是否限制機台，並必須使用真實閥件、氣缸、負載、壓力與管路進行量測。

Q: 快速排氣在整個行程中都是阻塞流嗎？

通常不是。早期排氣可能達到阻塞條件，但空氣排出時腔室壓力會下降，壓力比便轉向亞音速流；真實閥件通道、切換行為與消音器也會偏離理想噴嘴模型。

Q: 快速排氣閥為什麼會振盪或無法完全開啟？

SMC 指出三個相關原因：入口殘留壓力、壓差不足，以及入口側有效面積過小。請在換向期間量測閥件兩側壓力，並檢查方向控制閥排氣、管路、接頭、方向與消音器。

Q: 快速排氣閥會讓氣缸速度過快嗎？

會。較高速度會增加停止能量需求，並可能改變緩衝、感測器、反彈、工裝、導向件、安裝與機架的行為。Festo 也為相關靜音型號列出 83 至 95 dB(A)，因此必須審查噪音與就地排氣環境。

Q: 快速排氣閥只按螺紋尺寸選型可以嗎？

不可以。Festo 一個 G1/4 型號列出不同的供氣、6 至 5 bar 排氣，以及排向大氣流量。請比較流向、壓力基準、聲導、切換壓力、消音器容量、管路與接頭幾何，以及氣缸實測需求。

快速排氣閥是一種自動作動的三通氣動元件，透過改變排氣邊界條件來改變氣缸速度。它不是讓腔室內的空氣被迫經過長管與方向控制閥，而是在氣缸附近開啟一條通往大氣的路徑，使排氣壓力更早下降，減少阻礙活塞運動的力。實際結果取決於應用，不能套用一個通用的增速百分比。

Festo 目前的 SE/SEU 資料說明了流量規模與限制。其列出的供氣流量為 300 至 4,560 L/min，而排氣額定值則取決於型號與測試壓力。快速排氣閥可以移除其中一個瓶頸，但氣缸速度仍取決於完整的供氣路徑、排氣路徑、負載、摩擦與緩衝設定（Festo SE/SEU，2025）。

重點摘要

快速排氣閥利用三個接口，在氣缸腔室附近將其中一側排氣。

早期排氣可能處於阻塞流，但腔室壓力下降後會轉為亞音速流。

較低的排氣壓力會改變活塞的淨力與加速度。

應以重複的行程時間與動態壓力量測驗證改善，不要採用固定百分比（Festo；RWTH，2025）。

本文聚焦於瞬態物理機制，以及能夠證明結果的量測。若要了解一般結構、安裝與產品選型，請先閱讀快速排氣閥的工作原理。若需要刻意加快伸出並控制返回行程，請參閱另一篇差速迴路指南。

快速排氣閥實際改變了什麼？

Festo 說明三通動作順序：排氣接口 3 關閉時，空氣由接口 1 流向接口 2；當接口 1 的壓力下降，氣缸側便由接口 2 經接口 3 排氣。將閥安裝在氣缸上，可移除大部分遠端回流路徑（Festo，2025）。

方向控制閥仍然決定哪個腔室供氣、哪條管路釋壓。快速排氣閥不會增加第二個動力來源；它的內部膜片、閥芯或密封件，會對控制閥側與氣缸側之間的壓差作出反應。

充氣期間，上游壓力將閥內元件推向排氣閥座。換向時，上游壓力下降；較高的氣缸側壓力會推動元件，封閉回流連接，並開啟就地通往大氣的排氣口。

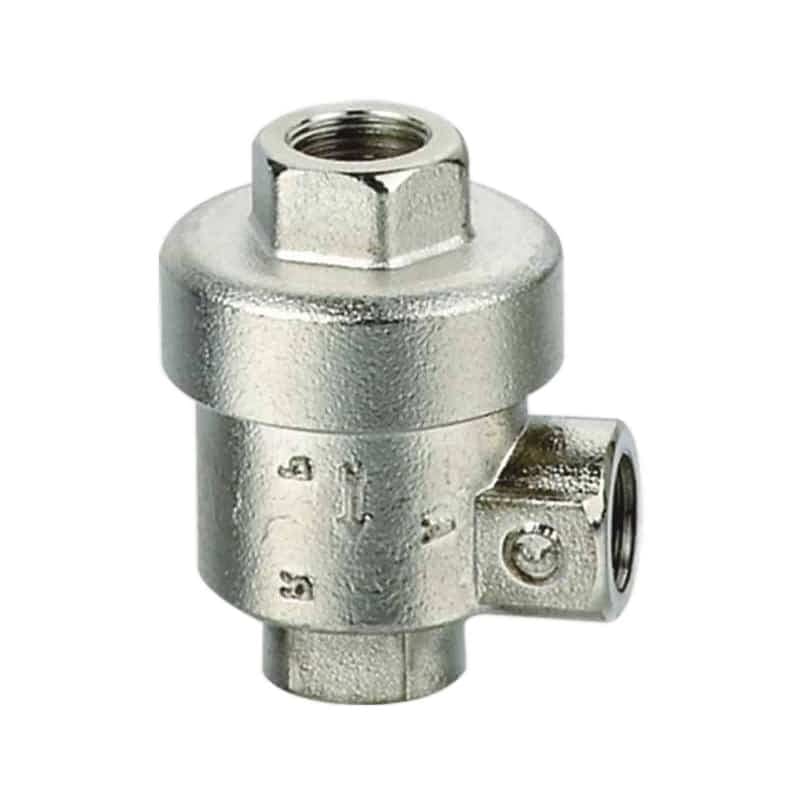

帶有三個螺紋流體接口的 XQ 系列氣動快速排氣閥

外部本體可看到三個流體接口，但接口身份、允許壓力與流向仍應以該型號資料表為準。

閥件改變的是腔室壓力在哪裡可以衰減。這比說它「增加速度」更精確。如果遠端方向控制閥與管路原本就沒有明顯限制，壓力曲線可能幾乎不變；如果它們是主要排氣阻力，就地排氣便可能同時改變運動開始前的延遲與行程中的加速度。

壓差如何切換閥件？

SMC 指出，其 ASV 速度排氣系列可能因三種情況而排氣不足或產生振動：入口殘留壓力、壓差低於最低工作值，以及入口側有效面積小於 ASV 通道。因此，切換取決於壓力歷程，而不只是接口尺寸（SMC ASV）。

換向時，方向控制閥必須足夠迅速地釋放快速排氣閥入口的壓力，讓氣缸側壓力推動內部元件。過長或受限的入口管路可能讓該側持續帶壓，導致快速排氣閥延遲開啟、振盪，或無法建立預期的就地排氣路徑。

這個順序可觀察為四個階段：

供氣：入口壓力關閉大氣側閥座並填充腔室。
命令換向：方向控制閥將入口管路連接到自身的排氣通道。
壓力交越：氣缸側壓力超過入口側壓力，達到閥件有效切換所需的差值。
就地排氣：內部元件關閉入口路徑，讓氣缸腔室連通就地排氣口。

不要假設「零延遲」。方向控制閥有切換時間，管路具有容積，入口壓力必須衰減，快速排氣閥內的元件也需要移動。SMC 對壓差不足的警告，正是靜態調壓器壓力表無法證明切換正確的原因。

快速排氣是瞬態洩放事件

NASA 顯示，當氣體在最小有效面積處達到 Mach 1 時，質量流量會達到最大。氣動腔室最初向大氣排氣時可能符合這個阻塞條件，但其上游壓力會持續下降。因此，事件會從早期受流量限制的階段，逐步轉向亞音速排氣（NASA Glenn）。

對於理想氣體通過理想收縮限制的情況，可用以下關係作初步判斷：

\frac{p_d}{p_u} \leq \left(\frac{2}{\gamma + 1}\right)^{\frac{\gamma}{\gamma - 1}}

其中， $p_d$ 是下游絕對壓力， $p_u$ 是上游絕對壓力， $\gamma$ 是氣體比熱比。對空氣使用 $\gamma \approx 1.4$ ，可得約 0.528 的理想臨界壓力比。這個比值不可使用表壓。

這個方程式只能用來進行物理判斷，不是閥件額定值。真實的快速排氣閥包含彎道、密封件、有限的閥芯行程、消音器與非理想通道。ISO 6358 對元件採用經測試的可壓縮流特性，而不是把每個裝置都視為理想噴嘴（ISO 6358-1）。

腔室壓力下降後會發生什麼？臨界條件結束，質量流量會同時受到上游與下游壓力影響，剩餘的排氣尾段可能主導定位或感測器時序。較大的峰值排氣額定流量，不代表完整壓力衰減時間一定較短。

快速排氣事件是一個順序，而不是單一穩態流量點。實際切換與壓力衰減時序取決於所選閥件與迴路。

背壓會改變活塞的受力平衡

2025 年 RWTH 研究比較了 18 個負載工況，發現其測試系統採用可切換快速排氣配置、降低背壓後，能獲得更高的加速度與最高速度。其中一個案例將循環時間從 0.94 秒降至 0.78 秒，但這些數值只屬於該實驗（RWTH Aachen，2025）。

活塞依據淨力加速，而不只是依據供氣壓力：

F_{\mathrm{net}} = P_d A_d - P_e A_e - F_{\mathrm{load}} - F_{\mathrm{friction}}

$F_{\mathrm{net}}$ 是淨加速力。 $P_d A_d$ 是驅動壓力面積項， $P_e A_e$ 是排氣側反向項， $F_{\mathrm{load}}$ 是外部負載力， $F_{\mathrm{friction}}$ 代表密封件、導向件與機構摩擦。使用腔室表壓時，所有壓力都要以同一大氣壓為基準；若使用絕對壓力，則應明確納入外部大氣力，以及適用的活塞與活塞桿面積。

快速排氣閥可以更早降低 $P_e$ 。在不提高調壓器壓力或氣缸缸徑的情況下，這會增加壓力力差。其效果可能表現為運動延遲縮短、初始加速度提高、峰值速度增加，或三者的組合。

這就是速度百分比難以跨機台套用的原因。當活塞面積、負載、摩擦與緩衝設定不同時，相同的排氣壓力降幅會產生不同的加速度。正確的比較應是與活塞位置或時間對齊的壓力曲線，而不只是前後秒錶數值。

關於反向壓力項的詳細說明，請參閱背壓如何影響氣動設備。

所需腔室流量與速度有何關係？

SMC 提供初步的英制關係式 $s = 28.8q/A$ ，其中速度單位為英吋／秒，流量為 SCFM，活塞面積為平方英吋。SMC 明確假設入口壓力保持不變，並指出接口與管路也會影響速度（SMC）。

寫成初步判斷方程式：

s = \frac{28.8q}{A}

$s$ 是以英吋／秒表示的活塞速度， $q$ 是依所述基準表示的 SCFM 氣流量， $A$ 是以平方英吋表示的有效活塞面積。這個關係式適合把目標速度換算成流量尺度，但不是快速排氣閥的瞬態模擬。

為什麼這個結果不能當成保證？流量會在行程中變化，腔室壓力並非常數，而且氣缸必須先加速才能達到行程速度。方向控制閥反應、管路容積、快速排氣切換、負載、密封摩擦、進入緩衝區以及感測器邏輯，都會在簡單關係式之外消耗時間。

工具氣壓缸選型氣壓缸流量需求計算器在比較快速排氣路徑與迴路其餘部分前，先依缸徑、活塞桿直徑、行程、壓力與目標時間估算伸出及縮回所需流量。所需流量 = 氣壓缸容積 / 目標時間 × 壓力比缸徑活塞桿直徑行程長度目標行程時間開啟計算工具

把計算需求作為比較基準，然後比較製造商測試的排氣資料、接頭、消音器、氣缸接口與實際壓力曲線。如果已知氣動管路容積，可使用管路容積計算器量化氣缸與就地閥之間的滯留容積。

安裝距離為什麼會影響結果？

2025 年 RWTH 實驗研究了 1、4、6 m 的氣動管路長度，每個負載工況記錄 55 次循環，並在快速排氣閥芯兩側增加感測器。Festo 同樣要求將其閥件直接安裝在氣缸連接處，以實現完整且快速的排氣（RWTH；Festo）。

氣缸與快速排氣閥之間的每一段管路，都會成為必須隨腔室改變壓力的容積。將閥件移離致動器，會在就地排氣閥座上游留下更多壓縮空氣，可能延遲壓力交越、增加需要排出的質量，並削弱相對於遠端方向控制閥路徑的優勢。

距離不是唯一的幾何變數。管內徑、彎頭、快插接頭、氣缸接口通道及附加消音器，都會貢獻有效導流能力與死容積。內徑很小的短管，仍可能主導整個事件。

對圓柱形管路，內部容積為：

V_t = \frac{\pi d_i^2 \ell}{4}

$V_t$ 是管路容積， $d_i$ 是實際內徑， $\ell$ 是腔室與快速排氣閥之間的長度。請使用一致的單位。這個方程式可量化儲存容積，但本身不能計算切換時間或可壓縮質量流量。

連接幾何與腔室時序之間更廣泛的關係，請參閱接口幾何與氣缸充排氣時間。

型錄流量額定值究竟能證明什麼？

ISO 6358-1 在 2022 年確認後仍然有效，並在 2026 年新增量測不確定度修訂。它定義氣動元件的穩態可壓縮流測試，但不會測試完整運動中的氣缸，也不能直接預測瞬態行程時間（ISO 6358-1；2026 年修訂）。

Festo 2025 年的 SEU 表格說明了流向與測試壓力為何重要。其 G1/4 型號列出 6 至 5 bar 時排氣流量 1,100 L/min、6 bar 排向大氣時 2,300 L/min，以及供氣方向 960 L/min。這是三條不同流路或壓力條件的數值，不是互相矛盾。

請依以下順序比較正確資料：

資料項目	它能回答什麼	它不能回答什麼
接口螺紋	硬體能否機械連接？	內部面積或質量流量
所述壓力下的標稱流量	這條測試流路在一個標準條件下如何比較	完整壓力衰減時間
聲導與臨界壓力比	元件在不同可壓縮流區域如何表現	負載下的氣缸運動
排向大氣的流量	所述入口與出口條件下的容量	噪音、緩衝需求或切換延遲
機台壓力曲線	已安裝迴路實際發生了什麼	未來所有條件下的性能

不要把排向大氣的數值與 6 至 5 bar 額定值當成同一壓力基準來比較。請記錄流向、上游壓力、下游壓力、溫度／參考基準，以及是否包含消音器。Cv 計算器可協助型錄比較，但製造商的氣動資料仍是主要依據。

運動加快後，限制會轉向緩衝與噪音

Festo 列出的四種 SEU 尺寸聲壓值為 83 至 95 dB(A)，而 2025 年 RWTH 測試在不使氣動末端緩衝過載的情況下，將每個系統調整到最短運動時間。因此，較快的排氣路徑會讓注意力從流量限制轉向停止能量與局部噪音（Festo；RWTH）。

動能隨速度平方增加。如果速度增加為 $r_v$ 倍，在移動質量相同時，理想動能比為 $r_v^2$ 。這個關係式不能預測實際達到的速度，但能說明為什麼小幅增速也可能需要更大的緩衝或避震器裕量。

核准變更前，請檢查以下後果：

末端緩衝的進入速度與調整範圍；
外部避震器容量與剩餘行程；
氣缸安裝、導向件、工裝與機架的反作用負載；
感測器時序、PLC 時間窗、停留、反彈與重複性；
在規定距離與運轉條件下的排氣聲；
就地排氣口的油霧、冷凝水、顆粒、結冰或污染；
消音器在全新及實際使用後的流量限制。

快速排氣閥與出口節流控制器解決的是不同問題。出口節流為了穩定運動而刻意保留排氣阻力；就地排氣則移除阻力。當負載可能超越氣缸時，請查閱入口節流與出口節流控制，並在接受更高衝擊速度前閱讀氣缸緩衝指南。

快速膨脹也可能冷卻剩餘氣體與閥體。冷卻不會自動「增加流量」，而是改變氣體狀態；有水分時還可能促成冷凝或結冰。關於這個邊界，請參閱氣缸內的絕熱膨脹指南。

如何證明速度確實改善？

2025 年 RWTH 研究每個負載工況記錄 55 次循環，捨棄前 3 次與後 2 次，並在 7 bar 絕對壓力、1 m 長及內徑 4 mm 的管路下評估 18 個負載工況。這種方法說明，可重複的基準比一次有利的秒錶結果更可靠（RWTH Aachen）。

請在相同負載、供氣條件、流量控制設定、緩衝設定、溫度狀態與命令邏輯下量測基準方案與候選方案：

分別記錄兩個方向的行程時間。安裝在一個腔室上的閥通常只針對一個方向。
量測動態供氣壓力。供氣塌陷可能被誤認為排氣問題。
量測兩個腔室的壓力。將曲線與命令時間及活塞位置對齊。
量測快速排氣閥入口與氣缸接口兩端。確認壓力交越及切換何時發生。
記錄速度或位置。分離命令延遲、加速度、行程與緩衝減速。
重複足夠次數的循環。使溫度穩定，並只依照已記錄的規則剔除循環。
執行最可信的最差條件。包括最大負載、允許的最低供氣壓力、持續循環速率與同時用氣設備。
檢查噪音與出口環境。在安裝最終消音器或排氣管道的狀態下量測。

依我們的經驗，最有資訊量的圖表是疊合排氣腔室壓力與活塞位置。加速前若出現明顯壓降，表示預期的就地排氣效果成立；緩慢衰減則指向入口壓力、閥件切換、接口幾何、消音器限制或其他下游瓶頸。壓力快速衰減但運動沒有加快，則應將調查方向轉向負載、摩擦、供氣或緩衝。

不要移除消音器並將出口長期敞開作為「修理」方法。臨時比較必須使用已核准的程序，控制噪音、排出的顆粒與氣流。氣動消音器工程指南說明了為何聲音資料與流量資料必須一起評估。

快速排氣閥規格應包含什麼？

Festo 2025 年未裝消音器的 SE 系列涵蓋 G1/8 至 G3/4 連接，型號指定的排氣流量在 6 至 5 bar 條件下為 660 至 7,500 L/min。SMC 另行警告，當某個 ASV 型號的聲導低於配對速度控制器的數值時，可能無法提高氣缸速度（Festo；SMC）。

RFQ 應描述運作點，而不只是螺紋尺寸：

方向控制閥的製造商、型號、功能與排氣資料；
氣缸類型、缸徑、活塞桿直徑、行程、接口螺紋與緩衝類型；
目標方向、目前行程時間、目標行程時間與負載；
工作壓力範圍及機台上的實測動態壓力；
管路外徑、實際內徑、長度、接頭及閥到氣缸的距離；
快速排氣閥的供氣與排氣額定值，以及各自的測試條件；
最低切換壓力或差壓要求；
排氣消音器或管道型號及其流量資料；
環境溫度、空氣品質、潤滑、水分與污染；
允許聲級、停止能量限制、感測器時間窗與循環速率。

標示接口的 XKP 系列塊狀氣動快速排氣閥

塊狀與直列式本體可能呈現不同的接口配置。請依所選型號的符號與標記連接，不要只看外觀。

需要一個閥還是兩個閥？請沿著你想改變的行程中會排氣的腔室判斷。傳統雙作用氣缸可能只需一個閥來加快一個方向，也可能需要兩個分別審查的閥來加快兩個方向。詳細安裝位置邏輯請參閱差速迴路文章。

若要進行應用審查，請透過技術聯絡頁面提供迴路、閥件型號、缸徑、行程、管路尺寸、動態壓力曲線、負載與目標時序。

快速排氣閥物理機制 FAQ：工程人員應該問什麼？

Festo 在一個特定型號的 6 至 5 bar 排氣表中公布三個功能接口與最高 7,500 L/min，SMC 則列出三種可能妨礙可靠就地排氣的條件。以下五個答案，讓速度、切換、流量與安全結論繫於所選迴路，而不是一個通用增幅（Festo；SMC）。

快速排氣閥能保證固定的氣缸增速嗎？

不能。2025 年 RWTH 實驗將一個報告案例的循環時間從 0.94 秒降至 0.78 秒，但結果來自特定的氣缸、負載、壓力、管路與控制策略。你的增益取決於遠端排氣路徑是否為限制因素，並必須在實際機台條件下量測（RWTH）。

快速排氣在整個行程中都是阻塞流嗎？

通常不是。NASA 將最小有效面積處的 Mach 1 定義為阻塞極限。隨著氣缸壓力下降，下游對上游的壓力比上升，排氣會轉向亞音速流。切換通道、消音器與實際元件特性，也使理想噴嘴方程式無法描述整個事件（NASA Glenn）。

快速排氣閥為什麼會振盪或無法完全開啟？

SMC 指出三個相關條件：入口殘留壓力或背壓、壓差低於閥件最低工作要求，以及入口側有效面積小於排氣控制器。請在換向期間量測兩側壓力，再檢查方向控制閥排氣、管路、接頭、方向與消音器（SMC ASV）。

快速排氣閥會讓氣缸速度過快嗎？

會。Festo 列出的相關靜音 SEU 型號為 83 至 95 dB(A)，而較高的活塞速度也會提高停止能量。在最大負載與循環速率下接受新速度前，請重新檢查緩衝、避震器、安裝、導向件、工裝、感測器、反彈、噪音與排氣環境（Festo）。

快速排氣閥只按螺紋尺寸選型可以嗎？

不可以。Festo 的 G1/4 SEU 範例列出供氣流量 960 L/min、6 至 5 bar 排氣流量 1,100 L/min，以及 6 bar 排向大氣的排氣流量 2,300 L/min。因此，同一螺紋可能對應數個依流路而異的數字。請比較流向、壓力基準、聲導、切換要求、消音器與實測需求（Festo）。

來源與技術參考

以下 7 個主要、標準、製造商與研究來源，支持三通順序、測試流量限制、臨界流物理、氣缸速度關係、切換注意事項與重複循環驗證。各型號數值仍繫於來源公布的壓力與測試條件；沒有任何一項資料能為所有氣動氣缸建立通用的快速排氣增速百分比（Festo；RWTH）。

Festo，快速排氣閥 SE/SEU，2025/11。
SMC，ASV 系列速度排氣控制器。
SMC，氣缸氣流控制。
Parker，快速排氣閥與梭閥應用。
ISO 6358-1:2013，可壓縮流體元件流量測試，2022 年確認，並於 2026 年加入不確定度修訂。
NASA Glenn 研究中心，質量流量方程式。
下游節流氣動驅動器的定時快速排氣實作與實驗驗證，2025。
