氣壓缸壓力與負載分析：40% 壓縮空氣節省是否可行？

當氣壓缸的工作壓力高於負載所需時，就可能浪費壓縮空氣，但 40% 並不是通用的節省幅度。請把它視為可驗證的假設。在調整調壓閥之前，先計算兩個運動方向的負載，在行程最吃力的區段量測氣壓缸兩個接口的壓力，並比較標準化耗氣量。；判斷這個差距時，必須把供氣壓力、氣缸接口壓力與排氣側背壓放在同一個運動時序中比較。停機時看似足夠的壓力，在加速、換向或末端緩衝時可能完全不同，因此降壓決策不能只依賴調壓器上的單一讀值。還要確認壓力降低後的速度、緩衝與末端停止是否仍穩定；若為垂直負載，也要驗證失壓、停機與重新供氣時的保持狀態。這些條件不是附帶檢查，而是決定較低壓力能否真正投入生產的基本門檻。最後還要把結果與生產節拍、壓力波動及維護後的實際狀態核對，才能避免一次成功的空載測試掩蓋長期的負載問題。

氣壓缸壓力與負載分析 是將各運動方向的力量需求與量測到的腔室壓力相配對，再確認所選壓力是否同時符合速度、結構與耗氣量要求的過程。；完整的分析還要說明負載是靜態、水平、垂直或變動負載，並記錄最差方向、最差速度與最差壓力條件。只有把這些邊界與型錄額定、管路能力及機台測試放在一起，結果才足以支援實際選型。；在工程審查中，建議把每個壓力值標記為調壓器值、閥入口值或氣缸接口值，並註明取樣時的運動方向與循環階段。若沒有這些標記，不同人員很容易把不同位置的壓力誤當成同一個數值。

重點摘要

壓力必須在氣壓缸運動時於缸體端量測，不能從壓縮機主管壓力推算。

在容積與循環次數不變的情況下，氣壓缸耗氣量要降低 40%，填充絕對壓力大約也必須降低 40%。

力量、流量、導向、緩衝與壓縮機響應都通過驗證後，降低設定值才可算是真正節能。

本分析刻意比一般的氣壓缸工作壓力指南或另一個有效活塞面積計算。這裡要回答的是：供給單支氣壓缸的壓力是否由其實測負載合理支持，以及任何降壓是否真的能反映在工廠的壓縮空氣預算中。

40% 的壓縮空氣節省是否切合實際？

DOE 報告了一項有完整紀錄的工廠專案，其中將系統壓力降低 22 psig 使壓縮空氣能源成本降低 11%。這項經驗之所以有用，正因為結果不是 40%：節省幅度取決於負載、未調壓需求、壓縮機控制方式，以及實際降低的是哪一段壓力（DOE Better Plants 計畫，取用日期 2026-07-22）。；這個案例也提醒讀者，局部致動器節省與整座工廠的能源節省不是同一個指標。應分別記錄氣壓缸的標準化耗氣量、主管需求、壓縮機負載與產品產量，避免把某一個百分比直接套到另一個系統層級。

三種不同的百分比經常被混為一談：

氣壓缸空氣容積降低： 該致動器所使用的標準化空氣量。
工廠空氣需求降低： 把其他致動器、洩漏、吹氣、吹掃與未調壓終端用氣都納入總需求曲線後，氣壓缸節省下來的部分。
電能降低： 考量控制方式、儲氣、壓力帶與比功率後，壓縮機所產生的響應。

如果一支氣壓缸少用 40% 的標準化空氣，工廠並不會自動少用 40% 的電力。低負載壓縮機控制可能以低效率卸載，另一台壓縮機可能仍持續運轉，或未調壓用氣設備可能主導主管需求。唯一站得住腳的預算主張，必須來自實測流量或經驗證的循環容積模型，並結合壓縮機功率資料。因此，標題中的 40% 門檻最好當作可被證偽的目標。首先要確認氣壓缸的絕對填充壓力是否能降低約 40%，且不違反力量與循環要求。接著再確認壓縮機控制是否會把較低的空氣需求轉換成較低的千瓦時。這個兩階段的證明，能把致動器計算與工廠能源結果分開。兩種結果都要記錄，因為即使其中一項看起來有利，另一項仍可能推翻節省幅度的主張。

從力量平衡建立壓力與負載計算

Parker 的 ISO 15552 P1F 型錄列出一支 缸徑 50 mm、活塞桿 20 mm 的氣壓缸，在 6 bar 時的理論伸出力為 1,178 N、理論縮回力為 990 N。兩個數值不同，正好說明壓力與負載分析必須使用正確的面積與運動方向（Parker P1F 型錄，取用日期 2026-07-22）。；這類型錄數值適合當作核對基準，不是可以脫離安裝條件直接套用的保證值。實際接口壓力、背壓、密封摩擦、導向負載與安裝偏心都可能降低可用力量，因此計算後仍需以機台上的最差循環驗證。；型錄的理論伸出力與縮回力也不包含所有現場負載，例如導向偏心、工件接觸、管路背壓或瞬間加速度。把型錄數值當成第一層檢查後，仍應在最差負載與最小可用壓力下確認實際力與運動。

令 $D$ 代表缸徑，令 $d$ 代表活塞桿直徑。伸出與縮回面積如下：

A_p = \frac{\pi D^2}{4}

A_a = \frac{\pi\left(D^2-d^2\right)}{4}

$A_p$ 是完整活塞面積，而 $A_a$ 是環形面積。兩個直徑都使用毫米時，結果為平方毫米；兩個直徑都使用公尺時，結果為平方公尺。

伸出時，壓力與力量的平衡式為：

F_{\mathrm{available}} = P_c A_p - P_r A_a - F_{\mathrm{resist}}

$P_c$ 是無桿側壓力， $P_r$ 是有桿側排氣背壓，而 $F_{\mathrm{resist}}$ 包含密封件與導向摩擦，以及尚未列入外部負載的其他阻力。兩個壓力必須採用相同基準；對雙接口力量平衡而言，通常使用表壓。

解出推動負載所需的無桿側壓力：

P_{c,\mathrm{req}} = \frac{F_{\mathrm{process}} + m a + F_{\mathrm{gravity}} + F_{\mathrm{resist}} + P_r A_a}{A_p}

$F_{\mathrm{process}}$ 是製程力量，$m a$ 是加速度力量，而 $F_{\mathrm{gravity}}$ 當重力阻礙運動時為正值。縮回時要交換腔室面積與壓力的角色，並依選定的運動方向為每一項保留正負號。

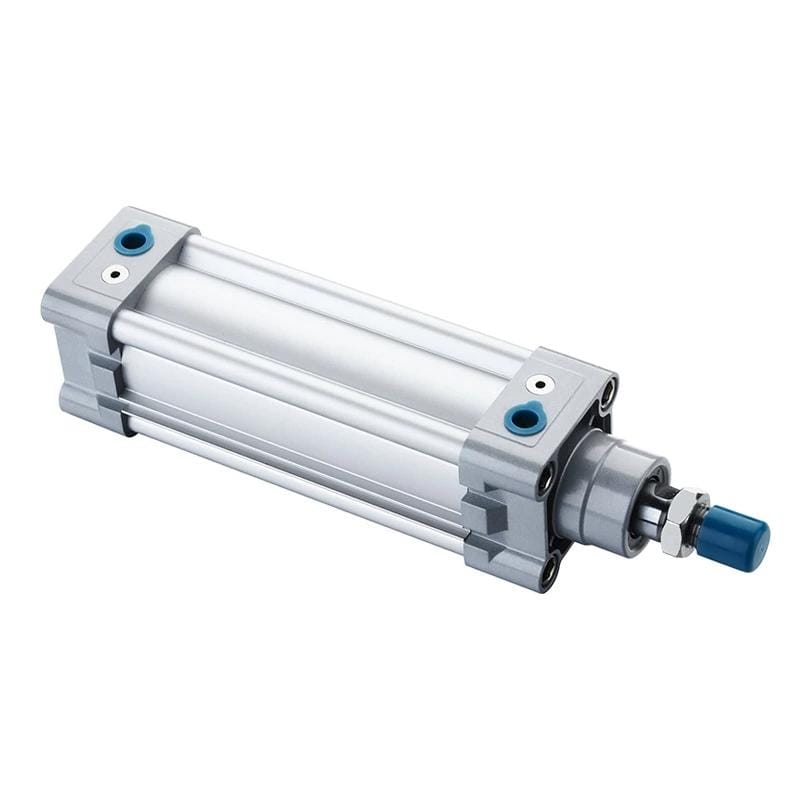

用於壓力與負載計算的 ISO 標準雙作用氣壓缸

單桿氣壓缸伸出時使用完整活塞面積，縮回時則使用較小的環形面積，因此兩個方向必須分開檢查。

計算範例：缸徑 50 mm、活塞桿 20 mm、700 N 夾持負載

對於 $D = 50\ \mathrm{mm}$ 與 $d = 20\ \mathrm{mm}$ ：

A_p = 1963.5\ \mathrm{mm}^2

A_a = 1649.3\ \mathrm{mm}^2

在第一次理論檢查中忽略背壓與摩擦，700 N 的伸出負載需要：

P_{\mathrm{balance}} = \frac{700}{1963.5} = 0.3565\ \mathrm{N/mm}^2 = 3.565\ \mathrm{bar}

這個數值只能平衡已列出的負載，不能直接當作調壓閥設定值。SMC 的氣壓缸選型指南採用依用途而異的負載因數，包括 0.7 與 0.5，對高速案例還建議使用更低的因數。如果所選製造商的靜態工作方法將負載因數限制為 0.7，同一個 700 N 負載至少需要 1,000 N 的理論力量；以此缸徑換算約為 5.09 bar（SMC 氣壓缸選型，取用日期 2026-07-22）。；它沒有包含所有瞬態因素，也沒有代表速度或安全裕度。調壓閥設定仍應保留足以克服加速度、摩擦、導向阻力與供氣波動的空間，並在負載變化時重新檢查，而不是把理論平衡點當作長期設定值。

請注意兩者的差異：3.565 bar 是力量平衡結果，5.09 bar 則來自一種有文件依據的選型方法。不要把加速度、摩擦、背壓與應用裕度，塞進虛構的通用「氣壓缸效率」百分比裡。

工具氣壓缸選型缸出力計算器在調整調壓閥前，根據缸徑、活塞桿直徑、工作壓力、摩擦裕度與安全係數，比較理論及修正後的推力與拉力。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具

如果已知所需負載但尚未知道缸徑，請使用氣壓缸缸徑計算器作為反向選型步驟。關於推力與拉力背後的幾何基礎，請參閱氣壓缸理論力量指南.

靜態、動態與垂直負載有何不同？

SMC 的選型指南列出的負載因數上限為 0.7、0.5，以及高速運轉案例的更低數值，而不是一個通用乘數。實際上，負載類型會改變所需的力量項目與製造商允許的負載比例，而不只是對理論壓力加上一個百分比（SMC，取用日期 2026-07-22）。

負載情況	力量平衡中要納入的項目	主要驗證風險
靜態夾持	製程力量、摩擦、排氣背壓	最低供氣壓力下的最小保持力
水平導向運動	導向摩擦、加速度、製程接觸力	起動脫離、速度變化與終端撞擊
垂直升降	重量、加速度、摩擦、背壓	受控下降與失壓時的行為
變動負載	可信的最差質量與製程力量	整個負載範圍內的穩定運動
高循環運動	加速度、流量損失、緩衝能量	動態壓力崩落與過熱

對垂直軸而言，重量為 $F_g = m g$ 。向上加速時加入 $m a$。受控下降時，重力可能推動負載，因此迴路也必須控制超速運動。較大的氣壓缸或較高的壓力，不能單獨提供負載保持、排氣安全行為或失去供氣後的保護。

對水平導向軸，不要把負載質量乘以重力後當成軸向力。氣壓缸需要克服導向摩擦、加速度、纜線拖曳與製程力量。負載重量會影響軸承反力與摩擦，但機構設計正確時，重量由導向機構承擔。

壓力與負載工作表應分成兩欄： 所需軸向力 與 非軸向負載反力。壓力可以增加軸向推力，但無法修正側向負載、過大的傾覆力矩、柔性的安裝座或未對準的導向。把兩欄混在一起，是看似力量充足的氣壓缸仍然磨損密封件並發生卡滯的常見原因。

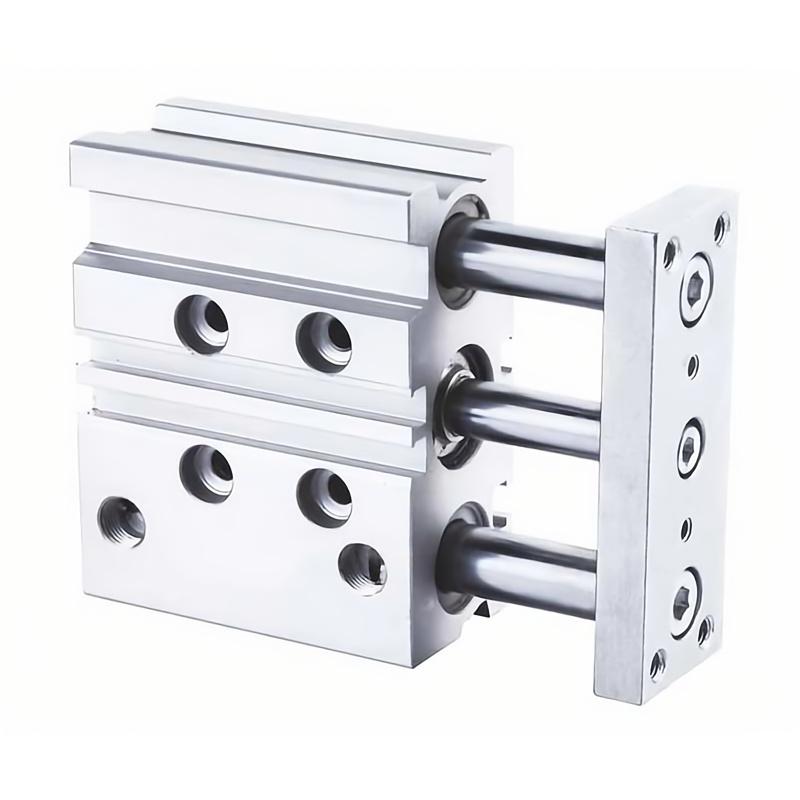

示意外部負載支撐與防旋轉導向的三桿導向氣壓缸

導向致動器可處理額外氣壓無法解決的側向負載與防旋轉要求。

如果活塞桿或滑台承受明顯側向負載，請先查閱氣壓缸安裝方式與負載能力指南，再決定是否提高壓力。

量測氣壓缸兩個接口的動態壓力

DOE 指出，設計良好的壓縮空氣分配系統，其壓力損失應 遠低於壓縮機排出壓力的 10%，且應從儲氣桶出口量到使用點。DOE 也將軟管、快速接頭、過濾器、調壓閥、油霧器與管材列為使用點常見的限制（DOE 資料手冊，取用日期 2026-07-22）。

機台閒置時觀察調壓閥壓力表，無法顯示高流量期間氣壓缸實際收到的壓力。請在兩個氣壓缸接口安裝壓力傳感器或快速壓力表，記錄完整的伸出、保持、縮回循環。至少要擷取：

氣壓缸動態壓力 是空氣流動且致動器運動時，在氣壓缸接口記錄到的壓力，而不是停止流動後顯示的靜態數值。

機台調壓閥上游的主管壓力，包括其他機台同時需求造成的瞬態；
閒置時以及加速、等速移動、進入緩衝、停留、反轉、縮回與最大負載期間的調壓閥出口壓力；
無桿側與有桿側的氣壓缸接口壓力；
行程位置或時間基準；
循環時間與負載條件。

要區分兩種不同問題。供氣側接口壓力下降，表示調壓閥、閥件、接頭、管材或供氣路徑的流量不足。排氣側壓力偏高，表示流量控制閥、消音器、狹小閥通道或受限排氣造成背壓。即使靜態調壓閥設定看似足夠，兩者都會降低淨力量。

DOE 的終端用氣指南要求監測工具入口壓力，不能把最大允許壓力與所需壓力混為一談。同一原則也適用於氣壓缸：元件的最大額定值是邊界，不是目標工作值（DOE 終端用氣提示表，取用日期 2026-07-22）。

計算可找出安全的測試範圍；接口動態量測可定位限制；標準化流量與壓縮機功率則決定預算節省是否真實。

故障排除流程氣動系統壓力降的成因可在不提高整座工廠主管壓力的情況下，逐一隔離限制。

降低氣壓缸壓力能否減少 40% 耗氣量？

Parker 的 P1F 表格顯示，50/20 mm 氣壓缸在 6 bar 時伸出每 10 mm 的耗氣量為 0.136 Nl，縮回每 10 mm 為 0.114 Nl。行程 500 mm 時，在計入管材容積與洩漏之前，每個完整循環約為 12.5 標準化公升（Parker P1F 型錄，取用日期 2026-07-22）。

對於兩個方向填充壓力相同的理想化雙作用循環：

V_{N,\mathrm{cycle}} \approx \left(A_p + A_a\right)L\frac{P_{\mathrm{abs}}}{P_N}

$V_{N,\mathrm{cycle}}$ 是每循環的標準化空氣量， $L$ 是行程， $P_{\mathrm{abs}}$ 是以絕對壓力表示的氣壓缸填充壓力，而 $P_N$ 是選定的標準參考壓力。比較 Nl、NL/min、SCF 或 SCFM 時，務必說明參考條件。

在 6 bar 表壓下，理想絕對填充壓力約為 7 bar 絕對壓力。以 50/20 mm、行程 500 mm 的範例計算，掃掠容積約為 1.806 公升；以 1 bar 絕對壓力為參考時，每循環約為 12.64 標準化公升，與 Parker 型錄約 12.5 Nl 的四捨五入總量相當吻合。

若不改變行程或循環次數，要讓這支固定容積氣壓缸的理想耗氣量降低 40%：

\frac{P_{\mathrm{new,abs}}}{P_{\mathrm{old,abs}}} = 1 - 0.40 = 0.60

從 7 bar 絕對壓力開始，目標會是 4.2 bar 絕對壓力，或約 3.2 bar 表壓：

P_{\mathrm{new,g}} \approx 7\left(0.60\right) - 1 = 3.2\ \mathrm{bar}

NIST 將 1 psi 定義為 6,894.757 Pa，因此比較設定值、接口壓力曲線或型錄資料之前，應先換算混合單位的壓力紀錄（NIST，取用日期 2026-07-22）。

這項計算立即否定了 700 N 夾持範例的 40% 目標。在 3.2 bar 下，缸徑 50 mm 只能產生約 628 N 的理論伸出力，還沒扣除背壓、摩擦或製造商負載因數，就已低於製程負載。對這支氣壓缸而言，節省空氣的目標與負載要求不可能同時成立。

使用耗氣量計算器，把檢查延伸到循環頻率與運轉時數。相關文章氣壓缸缸徑與運轉成本說明為何一邊增加缸徑、一邊降低壓力，並不能單獨證明總需求較低。

選擇正確的工程變更

DOE 估算，在約 100 psig時，壓縮機排出壓力每增加 2 psi，滿載輸出能耗約增加 1%，還未計入額外的未調壓需求。DOE 的第一項建議是降低限制並使用最低的有效工作壓力，而不是自動提高壓縮機設定值（DOE 資料手冊，取用日期 2026-07-22）。

機台證據	第一個最佳行動	原因
力量裕度足夠且循環時間合格	按量測結果分段降低本地調壓閥	直接測試這些壓力是否其實不必要
運動中供氣接口壓力崩落	增加流量能力或降低限制	主管壓力無法有效補償局部瓶頸
排氣接口背壓偏高	檢查排氣節流閥、消音器、閥件與排氣路徑	背壓會從氣壓缸淨力量中扣除
所需力量超出型錄選型方法	增加缸徑、修改機構，或採用另一種致動器架構	避免超過元件壓力限制
側向負載或力矩過大	增加外部導向或選擇導向致動器	壓力無法支撐非軸向反力
終端撞擊不可接受	降低速度，或驗證緩衝與吸震能力	更高壓力可能增加動能與撞擊
一個小區域需要較高壓力	檢查本地增壓器與儲氣配置	避免為單一用氣點提高整條主管壓力

不要為了逃避正確缸徑選擇而把氣壓缸提高到確切型錄額定值以上。較小的高壓氣壓缸不會自動更節能：它的絕對壓力比更高，洩漏的後果可能更嚴重，而且壓縮機仍然必須產生那個壓力。

以受控的小幅度執行變更。每個設定值都要記錄無桿側與有桿側的最低壓力、行程時間、峰值撞擊、重複性、負載結果與每循環標準化耗氣量。接著觀察壓縮機 kW 與系統壓力，時間要足以涵蓋相關的生產組合與控制循環。

驗收工作表

在變更前後記錄以下數值：

缸徑與活塞桿；
最差運轉配方下各方向與各產品變體的負載、製程力量、導向摩擦、加速度、重力，以及接觸或工具嚙合時的阻力；
主管、調壓閥出口、無桿側接口與有桿側接口的壓力曲線；
閥件、管材、接頭、流量控制元件與消音器尺寸；
伸出時間、縮回時間、停留時間、撞擊與重複性；
每循環標準化公升或 SCF、每班循環次數與運轉時數；
壓縮機 kW、負載／卸載狀態、主管壓力帶與生產數量。

結果應表示為與工作條件相連的範圍，而不是永久固定的百分比。如果較低的調壓閥設定只在某一產品配方節省空氣，卻在最重配方下無法達到循環時間，分區控制或依配方設定壓力可能比一個折衷設定更好。

氣壓缸壓力與負載常見問題

Parker 型錄顯示，50/20 mm 氣壓缸在 6 bar 時具有 1,178 N 的理論推力，但理論拉力只有 990 N。以下常見問題說明如何透過量測與決策，把這兩個型錄數值轉換為安全的機台設定與有依據的壓縮空氣節省（Parker P1F 型錄，取用日期 2026-07-22）。

可以只靠負載計算氣壓缸壓力嗎？

不可以。負載除以活塞面積只能得到理論平衡壓力。實際選型還必須處理運動方向、加速度、重力、排氣背壓、摩擦、最低動態供氣壓力，以及製造商的負載因數方法。請將結果與確切氣壓缸型錄及實測機台循環互相驗證。

為什麼氣壓缸接口壓力低於調壓閥設定值？

空氣流經調壓閥、閥件、接頭、管材、快速接頭與過濾器時會產生壓降。高流量期間壓降最大，因此閒置時壓力表可能看起來正常，接口壓力卻在加速時崩落。提高工廠主管壓力之前，請先量測完整循環中的供氣與排氣接口。

壓力降低 40% 是否等於節省 40% 空氣？

比較表壓時並不等於。對固定腔室容積而言，標準化空氣量跟隨絕對填充壓力。把 6 bar 表壓降到 3.2 bar 表壓，會讓絕對壓力從約 7 bar 變成 4.2 bar，理想氣壓缸容積耗氣量降低 40%。但洩漏、管材容積、循環變化與壓縮機響應都會改變工廠結果。

應該提高壓力，還是選擇較大的缸徑？

應根據力量平衡、型錄限制、安裝空間、耗氣需求與可用動態壓力來決定。較大的缸徑可在相同壓力下增加力量，但也會增加腔室容積。較高壓力可在不改變缸徑的情況下增加力量，卻可能提高耗氣量與系統能耗。請在要求的循環頻率下比較兩種方案。

如何證明較低壓力能節省電能？

在可比較的生產條件下量測標準化空氣需求與壓縮機功率。確認產量、循環時間、壓力穩定性與品質仍可接受。只有在壓縮機控制對較低需求作出響應時，局部氣壓缸降壓才會降低工廠電力；壓縮機 kW、負載運轉時數與以產量標準化的能源才是最後證據。

來源與技術參考資料

Parker P1F ISO 15552 氣壓缸技術型錄 - 伸出與縮回的理論力量及標準化耗氣量表格，包括用於交叉核對本文力量與循環容積計算的 50/20 mm 範例。取用日期 2026-07-22。
SMC 氣壓缸選型 - 依用途而異的負載因數、工作壓力選擇與高速運轉注意事項。取用日期 2026-07-22。
DOE《改善壓縮空氣系統效能：產業資料手冊》 - 壓降、使用點限制、虛假需求與壓力能源指南。取用日期 2026-07-22。
DOE《工程師終端用氣效率指南》 - 所需壓力與最大壓力的區別，以及使用點量測指南。取用日期 2026-07-22。
DOE Better Plants 計畫 TE Connectivity 案例研究 - 實測系統壓力降低 22 psig，壓縮空氣能源成本降低 11%。取用日期 2026-07-22。
NIST 壓力與氣體流量單位換算 - 壓力換算係數。取用日期 2026-07-22。
