了解閥組 IP 防護等級（IP65、IP67、IP69K）與沖洗要求
外殼防護（IP） 是一種標準化的外殼分類，用來表示對接觸、固體異物、粉塵與水的防護能力。閥組 IP 防護等級 是將這項分類套用到經測試的電氣外殼與組態。它不代表閥組已獲證明適合食品環境、耐腐蝕、耐化學品、符合衛生設計，或適合蒸汽滅菌。可靠的沖洗規格必須同時符合防護等級、引用標準、確切閥組組態、清洗程序與安裝方式。
這項區分很重要，因為閥島不只是外殼。電磁線圈、匯流排電子元件、連接器、電纜、堵頭、手動覆寫、墊片、安裝介面與排氣元件，都可能影響安裝後的結果。家族型錄上印出的高防護等級，只有在適用於完整訂購與組裝好的裝置時才有意義。
重點摘要
- IP65 與 IP67 代表不同的進水測試；不能假設 IP67 包含 IP65 的水柱噴射測試。
- IEC 60529 與 ISO 20653 的適用範圍不同，因此規格應寫明標準與版本，不應只寫「IP69K」。
- 額定值屬於確切組態的完整組件，包含核准的連接器、電纜、密封件、堵頭與安裝說明。
- 耐化學性、衛生設計、食品接觸狀態、耐腐蝕性與蒸汽相容性都需要另外的證據。
IP 防護等級究竟證明什麼？
IEC 60529 將額定電壓不超過 72.5 kV 的電氣設備外殼防護程度分類（IEC，合併版第 2.2 版）。這組常見代碼包含兩個特性數字：
- 第一位數 涉及對危險部件的接觸，以及固體異物進入外殼的情況。第一位數為 6，表示在適用測試下外殼具備防塵密封能力。
- 第二位數 涉及水進入外殼所造成的有害影響。第二位數 5 對應水柱噴射，7 對應暫時浸水，9 則對應適用測試方法下的高壓高溫水柱噴射。
這組代碼是外殼測試分類。它不說明閥的流量、壓力範圍、溫度範圍、氣動洩漏、電氣負載、功能安全、耐腐蝕性或清洗劑相容性。這些特性仍需要各自的資料表與驗收標準。

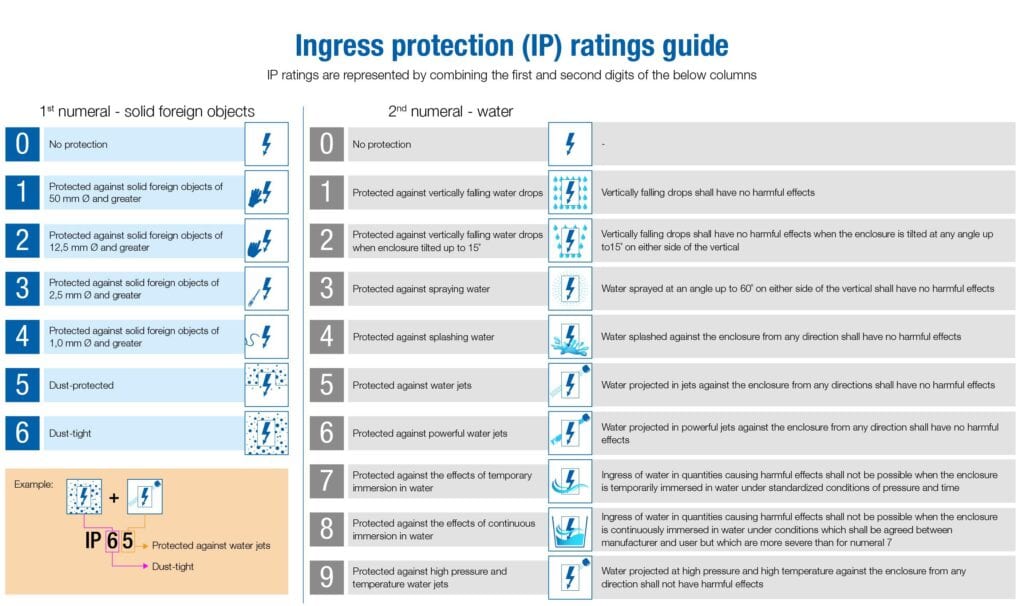

兩個數字分別處理不同的進入風險。可將此圖表作為方向性參考，但採購決策仍應依引用標準與製造商測試紀錄。
IP 防護等級也不代表可以無限暴露。測試條件是受控的。實際沖洗可能同時包含清潔劑、碰撞、壓力脈衝、冷熱循環、受損電纜、鬆動連接器，以及實驗室測試未涵蓋距離下的噴射。
應把 IP 防護等級視為較大環境規格中的一個已驗證邊界。它回答的是：「這個組態的產品通過了哪一種外殼測試？」它不回答：「我安裝的閥站每個部件都能否撐過現場的衛生清洗程序？」
選型時，先把實際水暴露分類為軟管水柱、暫時浸水，或近距離高壓高溫水清洗。接著寫明適用標準，並要求設備必須承受的每一種暴露。然後鎖定量產組態，包括電子元件、連接器、配接電纜、堵頭、密封件、站數與安裝說明。最後，再把清潔劑相容性、腐蝕、溫度循環、衛生幾何、食品接觸狀態與蒸汽暴露列為獨立要求。這套四步驟方法可避免兩種相反錯誤：買了昂貴的高壓防護等級，卻漏掉實際浸水風險；或核准密封良好的外殼，卻因電纜護套或彈性體在清潔化學品中失效。供應商聲明、圖面、物料清單與安裝手冊，都應在接受該防護等級前指向同一組態。
IP65、IP67 與 IP69K 是累加式等級嗎？
不是。三個例子的第一位數相同，因此都表示最高的防塵數字；但液體測試不同。
| 標示 | 代表的水暴露 | 不能由此證明的事項 |
|---|---|---|
| IP65 | 符合引用標準的水柱噴射 | 暫時浸水、高壓高溫水清洗或耐化學性 |
| IP67 | 符合引用標準的暫時浸水 | 除非同時宣告該等級，否則不代表通過獨立的 IPX5 水柱測試 |
| IP69 or IP69K | 依指定標準進行的高壓高溫水柱清洗 | 浸水、蒸汽滅菌、清潔劑相容性或衛生設計 |
只標示 IP67 的產品，代表通過與該標示相關的浸水測試。不能自動把它視為 IP65。當兩種暴露都重要時，應要求例如 IP65/IP67 的雙重宣告，並確認適用於確切料號。
上限的規則也一樣。高壓水柱等級不會自動提供浸水等級。如果沖洗區可能淹水，或閥組可能被浸沒，就要另外規定並驗證浸水要求。
因此，「選數字最高的」不是好的選型方法。飲料灌裝機可能需要抵抗每天的近距離清洗，卻從不浸水。靠近地面排水孔的低位閥島，則可能同時面臨暫時淹水與一般軟管清洗。每種暴露都需要明確涵蓋。
IP69 與 IP69K 有什麼差異？
答案取決於引用的標準。IEC 60529 與 ISO 20653 都是相關的 IP 代碼系統，但適用範圍並不相同。
- IEC 60529 廣泛適用於其規定電壓範圍內的電氣設備外殼。現行合併出版物包含第二位數 9 的測試。
- ISO 20653:2023 適用於道路車輛的電氣設備外殼，並在汽車用途範圍內定義防護標示、要求與測試（ISO）。
- DIN 40050-9:1993-05 過去與 IP69K 標示相關，但目前已撤銷。DIN Media 指引使用者改參考 ISO 20653（DIN Media）。
對工業閥組而言，RFQ 不應只寫「IP69K」而不指出測試標準。應詢問製造商宣告的是依 IEC 60529 的 IP69、依 ISO 20653 的 IP69K、其他國家採用版本，還是多種等級。記錄版本，並取得產品專用的宣告或測試證據。
有些閥組資料表會宣告多個等級。例如，Festo 公布某些組態具有 IP65、IP67 與 IP69K 宣告，說明供應商可能針對特定產品配置分別驗證不同暴露（Festo VTUG 閥組技術資料）。這比把同一系列其他尺寸、電氣介面或連接器的等級移植過來更有證據力。
IP69K 是否代表閥組可以用蒸汽滅菌？
不是。高壓高溫水柱測試不是原位滅菌資格。飽和蒸汽、升高的壓力、長時間停留、冷凝水、反覆熱循環與滅菌驗證，會施加不同的負荷。
不能只根據 IP69 或 IP69K 推論下列事項：
- 與飽和蒸汽相容；
- 可在清洗液溫度下持續運轉；
- 耐苛性、酸性、含氯或過醋酸清潔劑；
- 已驗證的微生物降低效果；
- 適合作為無菌邊界；
- 符合製藥清洗或滅菌程序。
如果閥組會位於 SIP 環境內，應為每種暴露材料與元件取得明確的溫度—時間—壓力額定值。確認產品只是外部遭受噴洗，還是會成為製程邊界的一部分。在許多機台中，實際做法是把閥島放在 SIP 區域外，再將氣動連接導向專為該環境設計的元件。
哪些部件決定安裝後的閥組防護等級？
額定對象是製造商測試過的組態，而不是未配置的基座。完整審查應涵蓋：
- 閥組基座、端板、外蓋與密封件
- 電磁線圈、現場匯流排節點、I/O 模組與診斷電子元件
- 電源、通訊與感測器連接器
- 核准的配接電纜，以及其彎曲半徑、護套與電纜密封套
- 每個未使用電氣與氣動開口中的堵頭
- 模組化區段之間的墊片與允許的站數
- 手動覆寫、壓力區與特殊功能模組
- 安裝方向、緊固件扭矩、電纜佈線與允許的安裝位置
只有在所有開放端口都以指定堵頭封閉，且所有連接器完全插妥時，閥端子台才可能達到公布的防護等級。未密封的診斷端口、替代的電纜密封套或受損的端面密封，都可能讓型錄等級變成誤導性的標籤。
氣動側也要檢查。IP 測試是保護電氣設備免受有害進水；它不能防止沖洗水進入開放排氣口或脫開的管路。應使用位置適當的排氣口、消音器、管路與止回裝置，同時避免造成不可接受背壓的限制。氣動控制閥污染指南說明外殼標籤無法消除的粒子與進水路徑。
依我們檢視沖洗安裝的經驗，會把連接器清單視為閥組物料清單的一部分。這能抓出常見的文件缺口：閥組料號本身符合額定，但配接電纜、未使用端口堵頭或現場安裝的電纜密封套，沒有文件證明達到相同的環境等級。
實際沖洗程序應如何記錄？
「每日沖洗」不是測試條件。應提供可與產品資料比較的清洗範圍：
- 使用點的最大噴嘴壓力；
- 噴嘴處的水或清洗液溫度；
- 最小噴嘴距離與可能的噴射角度；
- 每次清洗週期的暴露時間與每日週期數；
- 直接噴射、飛濺、泡沫、淹水、暫時浸水或冷凝；
- 清潔劑與消毒劑商品名稱、活性化學成分、濃度與 pH；
- 沖洗順序與接觸時間；
- 清洗前環境溫度與最大的溫度變化；
- 工具撞擊、拉扯電纜、振動或密封件損傷的可能性；
- 安裝方向、排水、防護與通風。
泵浦處的壓力不一定等於噴嘴處的壓力，標稱流體溫度也可能不同於抵達閥組的溫度。應在設備處量測，或以保守方式規定這些數值。
化學相容性必須依確切材料評估。外殼合金、塗層、標籤、連接器本體、電纜護套、灌封材料、彈性體、潤滑脂與黏著劑，對同一種消毒劑的反應可能不同。應要求製造商針對指定濃度、溫度、接觸時間與沖洗制度提供相容性資料。相關彈性體篩選可參考化學環境密封件指南。
熱衝擊需要另外注意。在冷閥組上反覆進行熱清洗，即使每個穩態溫度看似可接受，也可能造成壓力差與材料位移。應要求允許的運轉與清洗溫度、清洗時設備是否可通電，以及任何必要的冷卻或檢查程序。
食品與製藥應用是否需要 IP67 或 IP69K？
沒有通用規則要求每個食品或製藥用閥組都必須是 IP67 或 IP69K。適用的外殼等級應依暴露與風險評估決定；法規與衛生設計義務更廣泛。
美國 FDA 說明，食品現行良好製造規範要求已在 2015 年 9 月由 21 CFR Part 110 更新為 21 CFR Part 117（FDA）。Part 117 不會把 IP 代碼變成一般食品合規證書。
ISO 14159:2002 規定在可能對消費者造成衛生風險的機械上所需的衛生要求。ISO 目前將該版本列為已發布並正在修訂（ISO）。其範圍是衛生機械設計，而不只是外殼進水防護。
3-A 衛生標準著重相關食品加工設備的衛生設備設計與符合性。其要求涵蓋材料、結構、可清潔性與檢查等主題；取得授權的 3-A 標誌，代表依適用標準進行評估（3-A SSI）。EHEDG 指南與認證同樣處理 IP 測試無法解決的衛生設計問題。
對食品、飲料或製藥設備，應分別確認下列事項：
- 閥組位於產品接觸區、飛濺區、非產品接觸區，還是受保護的公用設施區？
- 外露表面是否可清潔、可排水，且便於檢查？
- 材料與潤滑劑是否符合實際接觸類別？
- 外殼、標籤、密封件、電纜與接頭能否承受清洗化學品？
- 安裝是否形成凸緣、空腔、積液或無法接近的污垢？
- 需要哪些法規、客戶、3-A、EHEDG 或內部驗證證據？
不鏽鋼不會自動讓閥島符合衛生要求。表面幾何、接縫、緊固件、電纜佈線、排水與安裝方式都很重要。不鏽鋼氣缸沖洗指南將同樣的材料與組態區分套用到致動器。
如何選擇等級而不過度規格化？
先從暴露條件出發，再確認完整組態。
| 現場條件 | 應要求的證據 |
|---|---|
| 粉塵加上例行低壓軟管清洗 | 依指定標準出具確切的 IP65 宣告，並列明安裝條件 |
| 暫時淹水或浸水 | IP67 宣告，並附適用深度、持續時間與組態細節 |
| 近距離高壓高溫水沖洗 | IP69 或 IP69K 宣告與指定標準，並附供應商對距離、溫度、壓力與方向的限制 |
| 清潔劑或腐蝕性氣氛 | 另外提供材料與化學相容性證據 |
| 食品或衛生區 | 適合該區域的衛生設計與材料證據 |
| 蒸汽或已驗證的滅菌 | 明確的 SIP 或滅菌資格，不得從 IP 等級推論 |
較高的防護可能適用，但不是唯一目標。選定的閥組仍須提供所需的閥功能、流量、先導壓力、電氣架構、診斷功能、安全行為、溫度範圍與可維護性。電磁閥細節可參考OEM 替換相容性指南。
可行時，應透過移動閥組、加裝符合衛生設計的護罩、改善排水或調整清洗水柱路徑來降低直接暴露。護罩不得積存污垢、阻礙通風、妨礙檢查，或形成無法清潔的空腔。環境控制與產品等級應相互配合。
RFQ 與驗收測試應包含哪些內容？
向供應商提供完整清洗範圍，並要求針對組態的證據。實用的 RFQ 應包含：
- 確切閥組系列、閥功能、站數、壓力區與附件；
- 所需 IP 代碼、測試標準、版本，以及每一種必要的暴露等級；
- 電源、通訊協定、連接器類型、電纜規格與未使用端口的封閉方式；
- 供氣壓力、先導配置、流量、排氣系統與背壓限制；
- 運轉、儲存、介質與清洗溫度限制；
- 實測沖洗壓力、溫度、距離、角度、持續時間與頻率；
- 清洗化學品、濃度、pH、接觸時間與沖洗程序；
- 耐腐蝕、食品區、衛生設計、材料與文件要求；
- 安裝方向、扭矩、排水、防護與維修可及性；
- 宣告、測試報告、證書、圖面版本與核准物料清單；
- 安裝後及維護後的檢查標準。
驗收測試應使用量產意圖組態。安裝指定的電纜與堵頭，依製造商要求讓設備通電或斷電，並遵循相關測試方法。暴露後檢查進水、絕緣問題、腐蝕、氣動洩漏、連接器損傷、通訊故障與功能變化。測試前就要定義合格與不合格標準。
不要用臨時的廠內軟管測試宣稱新的 IP 等級。現場測試可以證明安裝後的設備通過某項明確清洗試驗，但依標準進行的認證或宣告，仍需要相關受控程序與責任歸屬。
沖洗用閥組應如何檢查與維護？
沒有通用的每三個月或每年更換密封件週期。檢查與更換應根據製造商說明、清洗頻率、化學品暴露、觀察到的狀況、風險與現場歷史決定。
清洗前，確認連接器已插妥、電纜有支撐、未使用端口已密封、外蓋已關閉，且可見墊片沒有損傷。清洗後，檢查積液、標籤翹起、電纜護套龜裂、腐蝕、五金鬆動、連接器視窗霧化、通訊間歇中斷，以及閥動作變慢或失效。
調試時記錄確切組態，並拍攝關鍵連接的照片。更換任何模組、閥片、連接器、電纜、墊片或堵頭後，確認替代件已獲核准，並恢復指定扭矩與組裝程序。只有功能運作正常，不能證明外殼防護已恢復。
依清洗週期、化學品批次與實際位置追蹤故障。熱沖洗後集中出現的故障可能表示熱循環問題；靠近某個噴嘴的故障可能表示距離過近或壓力過高；膨脹的密封件可能指向化學不相容。這些證據比按照任意日曆更換所有密封件更有用。
閥組 IP 防護等級常見問題
IP67 是否包含 IP65 的水柱防護？
不包含。IP67 與 IP65 使用不同的水測試。只標示 IP67 的產品，不能假設通過 IPX5 水柱測試。如果水柱暴露與暫時浸水都很重要，應要求確切組態閥組的雙重宣告。
IP69K 是否等同於蒸汽或 SIP 相容性？
不等同。IP69 或 IP69K 針對指定標準下的高壓高溫水柱測試。SIP 可能涉及飽和蒸汽、壓力、較長停留時間、冷凝水與驗證要求。蒸汽與滅菌資格必須另外取得明確證明。
IP 防護等級能證明化學相容性嗎？
不能。IP 代碼在其範圍內處理外殼對接觸、固體異物、粉塵與水的防護。清洗化學品可能侵蝕彈性體、塗層、連接器、電纜、標籤、潤滑脂與金屬。應依指定化學成分、濃度、溫度與接觸時間，確認確切材料。
要安裝哪些部件，閥組才能維持 IP 防護等級？
使用製造商額定的組態：核准模組、密封件、配接連接器、電纜、外蓋與堵頭，並依指定方向與扭矩組裝。未封閉開口、替代密封套、受損墊片或未完全插妥的連接器，都可能使公布等級失去依據。
使用者可以在現場升級或宣稱更高的 IP 等級嗎？
不能只靠加密封膠、外蓋或不同的電纜密封套。這些變更可能改善現場耐受性，但不會建立符合標準的等級。應使用製造商核准的組態，或依適用的測試與文件程序評估預定組件。
