哪種密封材料能最大化氣動氣缸的性能與使用壽命？
沒有單一密封材料能最大化每支氣動氣缸的性能或使用壽命。最佳選擇是有文件記錄的膠料與密封輪廓，並且符合確切密封位置、溫度循環、化學品、潤滑劑、速度、壓力、表面狀況與合規職責。在 Buna-N 與 Viton 之間做通用選擇，會留下太多未檢查的失效機制。
這個區別很重要。Buna-N 是丁腈橡膠（NBR）的常見商標名稱；Viton 是 Chemours 的商標，涵蓋數個 FKM 產品族群，不是所有氟橡膠膠料的同義詞。兩個具有相同聚合物族群標籤的密封件，可能有不同的硫化系統、填料、硬度值、低溫行為與耐化學性。
氣動氣缸密封材料 是在致動器某個明確位置使用的指定聚合物膠料與密封輪廓。密封膠料 是由供應商控制的配方，包括基礎聚合物、填料、硫化系統、添加劑與硬度。
密封件顏色不是可靠的材料規格。
重點摘要
- 至少篩選六個材料族群，再核准確切膠料與輪廓。
- ISO 3601-5 要求使用者與供應商就物理性質與測試方法達成共識。
- 溫度表與化學相容性圖表可以建立候選清單，但不能預測安裝後的密封件壽命。
- 動態密封件也取決於摩擦、表面光潔度、對準、潤滑與擠出間隙。
本文聚焦材料選型。如果首先需要識別失效元件，請使用工業氣缸密封件類型指南。如需完整的替換審查，相關的密封相容性方法將介質、運動、硬體與驗收測試分為不同關卡。
最佳氣動氣缸密封材料實際上代表什麼？
ISO 3601-5:2015 是一份針對特定工業 O 形環材料的 13 頁規範，但仍指出設備使用者與密封件供應商應就所需物理性質與測試方法達成共識。因此，該標準支持膠料層級的決策，而不是選出通用的聚合物優勝者（ISO 3601-5，2015 年；查閱日期：2026 年 7 月 19 日）。
最佳材料是在所需維護週期內保留足夠密封力與機械完整性，同時不造成過度摩擦、磨耗、污染風險或成本的材料。這個定義包括完整的安裝後密封件，而不止於 NBR、FKM、EPDM、聚氨酯或 PTFE。
沒有任何聚合物族群能在使用中獲得無條件核准。
有用的選型記錄具有四個識別層級：
- 聚合物族群： NBR、HNBR、FKM、EPDM、聚氨酯、PTFE 或其他族群。
- 膠料： 供應商的配方，包括填料、硫化系統、添加劑、著色劑與硬度。
- 密封輪廓： O 形環、U 形密封、唇形密封、刮塵件、帶蓄能器的 PTFE 輪廓，或模壓組合密封件。
- 氣缸配置： 溝槽、配合表面、潤滑劑、壓力方向、速度、行程、導向與組裝方法。
如果報價只標示「黑色 NBR」或「綠色 Viton」，實際核准了上述四個層級中的哪一層？只有第一層，而且這個結論甚至可能是根據顏色，而不是可追溯文件。
溫度與氣缸密封件指南深入說明熱行為。在本文中，溫度只是更廣泛材料決策中的一項篩選輸入。
為什麼應先考慮密封位置與運動？
Trelleborg 2025 年 12 月的產品範圍列出缸徑 4–250 mm、壓力最高 1.6 MPa、速度最高 1 m/s 的氣動活塞密封件。同一份型錄為活塞桿密封件、刮塵件、活塞密封件與耐磨環採用不同輪廓與材料，因為這些位置執行不同工作（Trelleborg 產品範圍，2025 年；查閱日期：2026 年 7 月 19 日）。

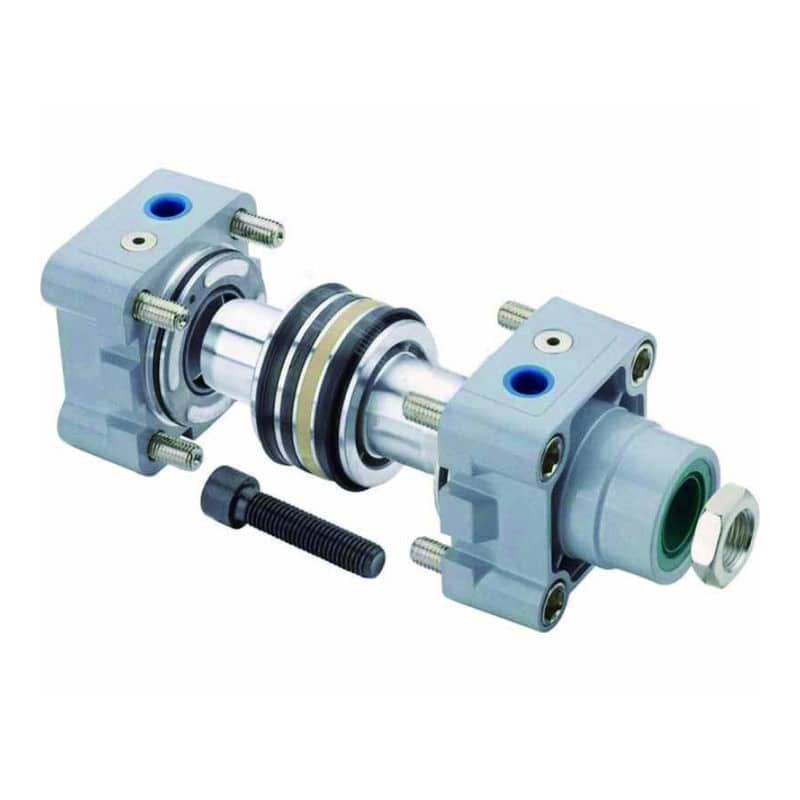

氣缸分解圖說明為什麼不能為每個密封位置選用同一種材料。靜態接頭、運動唇、刮塵件、導向與緩衝元件承受不同負載。
靜態端蓋 O 形環主要需要相容的壓縮、耐流體性與長期彈性恢復。活塞或活塞桿密封件每個行程都會滑動，因此摩擦、磨耗、潤滑膜、速度與表面光潔度都要納入決策。刮塵件會比壓力密封件更早接觸外部碎屑、水、冷卻液或清潔化學品。
運動會改變材料決策及其證據要求。
| 密封位置 | 主要職責 | 首先重要的材料問題 |
|---|---|---|
| 靜態 O 形環 | 密封固定接頭 | 化學品暴露、溫度、壓縮永久變形、溝槽填充率 |
| 活塞密封件 | 分隔兩個壓力腔 | 摩擦、磨耗、缸孔表面、乾式運轉能力、壓力方向 |
| 活塞桿密封件 | 在運動活塞桿周圍保持空氣密封 | 活塞桿表面、潤滑、側向負載、速度、擠出間隙 |
| 刮塵件或刮片 | 排除外部污染 | 磨耗、抗切割、水解、清潔劑暴露 |
| 緩衝密封件 | 控制行程末端流量 | 衝擊頻率、溫度、潤滑劑、局部壓力 |
| 無桿密封帶 | 關閉氣缸槽 | 彎曲、表面損傷、污染、密封帶張力、輪廓幾何 |
依我們的經驗，重複失效常被錯誤歸類為材料問題。更硬的膠料不能修復有刮痕的活塞桿；FKM 不能修正磨損的導向環；高耐磨聚氨酯唇即使材料合適，若邊緣在安裝時被切傷，仍可能快速失效。
SI 系列氣缸組裝套件展示 ISO 15552 型致動器的元件邊界。
主要密封材料族群如何比較？
Parker 的 O 形環手冊列出一般服務 NBR 約 -34°C 至 121°C、HNBR 約 -32°C 至 149°C、FKM 約 -26°C 至 205°C、聚氨酯約 -40°C 至 82°C 的範圍。介質可能縮小這些範圍，因此它們是篩選值，不是氣缸額定值（Parker O 形環手冊，查閱日期：2026 年 7 月 19 日）。
使用下表建立候選清單，再要求供應商提供確切膠料、硬度、輪廓與操作條件的資料。
| 彈性體族群 | 適合成為強候選的情況 | 需驗證的限制 |
|---|---|---|
| NBR 或 Buna-N | 礦物油與一般工業空氣服務 | 熱、臭氧、極性溶劑、低溫柔韌性 |
| HNBR | 比標準 NBR 更耐熱與抗老化 | 確切介質、成本、低溫行為 |
| 聚氨酯 | 耐磨性與緊湊型動態輪廓 | 水解、熱、清潔劑相容性、摩擦 |
| FKM | 熱、油、燃料、臭氧、多種非極性化學品 | 酮類、胺類、苛性物、蒸汽、低溫 |
| EPDM | 熱水、蒸汽、天候、特定極性清潔劑 | 礦物油、石油潤滑劑、脂肪類產品 |
以 PTFE 為基礎的蓄能密封件是另一種工程化選項。它們可以提供低摩擦、廣泛的耐化學性與有用的乾式運轉行為，但彈性恢復有限。其蓄能器、溝槽、安裝方法與允許洩漏量必須作為一個系統設計。聚合物名稱會掩蓋類似的取捨。Chemours 將 Viton 識別為 A、B、F 與 ETP 四個主要族群，並指出提高氟含量可改善流體耐受性，但會降低低溫柔韌性（Viton 產品選擇指南，查閱日期：2026 年 7 月 19 日）。因此，單寫「FKM」不是完整的採購規格。聚氨酯也有相同問題。Parker 將熱塑性聚氨酯描述為主要動態密封材料類別，但不同等級是為不同的溫度、水解、磨耗與流體要求而設計（Parker Resilon 聚氨酯材料，查閱日期：2026 年 7 月 19 日）。應要求膠料代碼與應用限制。
為什麼化學品暴露可能凌駕於溫度額定值？
ASTM D471 評估橡膠接觸液體後至少六組變化，包括質量、體積、尺寸、抗拉強度、伸長率與硬度。該標準明確表示，加速浸泡資料可能無法直接對應安裝後零件性能，因為使用條件差異很大（ASTM D471，2021 年；查閱日期：2026 年 7 月 19 日）。
密封件即使處於公布的溫度範圍內，在實際介質中仍可能膨潤、收縮、軟化、硬化、龜裂或失去強度。暴露清單不能只包括壓縮空氣。記錄壓縮機潤滑劑、組裝潤滑脂、螺紋膠、製程蒸氣、沖洗化學品、產品殘留、冷卻液，以及維護期間使用的每種清潔劑。
化學相容性圖表應用作淘汰篩選器，而不是壽命計算器。Parker 將標準 FKM 評為不適合丙酮，但在同一份手冊中 EPDM 被評為適合。這個單一例子就否定了「對侵蝕性化學品，FKM 自動是最佳選擇」的規則（Parker O 形環手冊，查閱日期：2026 年 7 月 19 日）。
圖表只是第一道相容性關卡。
Trelleborg 的 CIP 與 SIP 測試從另一個方向得出類似結論。其選定的 EPDM 材料在丙酮與 MEK 中表現良好，而標準 FKM 暴露於蒸汽時必須限制條件。供應商也發現，同一聚合物族群內的不同膠料之間存在很大的性能差異（Trelleborg CIP 與 SIP，查閱日期：2026 年 7 月 19 日）。
對每種化學品記錄：
- 確切產品或化學品名稱與安全資料表；
- 濃度，以及在蒸發或清潔期間是否會變化；
- 連續、間歇、飛濺、蒸氣或意外接觸；
- 暴露期間的正常與峰值溫度；
- 順序，因為一種清潔劑可能在下一種化學品到達前移除潤滑劑；
- 預期膨潤、硬度變化、強度損失與驗收限制。
如果實際密封件會接觸 130°C 的濃縮清潔劑，你會接受在室溫量測的相容性結果嗎？材料族群可能相同，但暴露條件不同。
應如何一起審查溫度、壓力與速度？
ASTM D573-04(2025) 評估橡膠在加速熱空氣老化下的劣化，但警告實驗室結果可能無法與使用完全對應，因為操作條件不同。氣缸還會加入摩擦、壓力、介質、熱循環與硬體限制，這些不是熱風烘箱試片能重現的（ASTM D573，2025 年；查閱日期：2026 年 7 月 19 日）。
高溫會加速壓縮永久變形、氧化、潤滑劑分解與永久變形。低溫會降低彈性反應並增加起動摩擦。在兩者之間循環，可能比穩定的中間溫度更嚴苛，因為密封件與硬體會反覆膨脹、收縮並重新分配接觸應力。
壓力與速度又會改變整體情況。柔軟的唇形密封件可能在低壓下密封良好，但會從過大的間隙擠出。較硬的材料能抵抗擠出，卻可能造成更高摩擦，或無法貼合受損表面。快速運動會提高摩擦熱，並可能帶走薄薄的潤滑膜。長時間停留可能增加起動阻力。
核准材料前至少檢查以下數值：
| 操作輸入 | 最低記錄 | 為何會改變材料選型 |
|---|---|---|
| 溫度 | 啟動、穩態循環、局部峰值、清潔、停機 | 控制彈性、老化、潤滑劑與尺寸變化 |
| 壓力 | 正常供氣、滯留壓力、排氣限制、測試壓力 | 改變接觸應力與擠出風險 |
| 速度 | 活塞桿或活塞峰值速度、加速度、循環率 | 改變摩擦、熱、磨耗與潤滑膜 |
| 停留 | 加壓或降壓停放時間 | 影響壓縮永久變形與起動摩擦 |
| 空氣品質 | 粒子、水、油與潤滑劑狀況 | 改變磨耗、腐蝕、膨潤與乾式運轉行為 |
對於烘箱、冷凍庫或嚴苛熱循環，請搭配高溫氣動氣缸指南審查完整致動器。密封件升級不會自動升級潤滑脂、感測器、磁鐵、管路、導向或緩衝元件。
硬體可能讓化學相容材料失效
ISO 3601-2:2025 用 55 頁說明一般液壓與氣動應用的 O 形環座尺寸。它處理溝槽、配合表面、公差與防擠出環，說明單靠材料相容性不能核准安裝後密封件（ISO 3601-2，2025 年；查閱日期：2026 年 7 月 19 日）。
選擇更硬或更昂貴的膠料前，檢查失效密封件與每個配合零件。查看活塞桿刮痕、缸孔磨耗、單側導向磨耗、腐蝕、尖銳溝槽邊緣、錯誤壓縮量、過大間隙、扭曲的 O 形環、切傷的唇，以及組裝污染。
材料升級不能修正幾何不匹配。
失效模式通常能縮小下一個問題的範圍：
| 觀察到的狀況 | 應調查的可能機制 | 對材料決策的影響 |
|---|---|---|
| 扁平、永久壓縮的密封件 | 熱老化、壓縮永久變形、錯誤壓縮量 | 審查膠料恢復性與溝槽尺寸 |
| 柔軟、膨潤、黏性的表面 | 化學品或潤滑劑不相容 | 識別每種介質；測試確切膠料 |
| 硬化、龜裂的表面 | 熱、氧化、臭氧、不相容化學品 | 審查峰值暴露與老化證據 |
| 起毛或啃蝕的邊緣 | 從間隙擠出、壓力尖峰 | 更換聚合物前先修正硬體支撐 |
| 單側磨耗 | 側向負載、未對準、導向磨損 | 先修復對準與導向 |
| 拋光或玻璃化的唇部 | 摩擦、乾式運轉、速度過高 | 審查輪廓、潤滑、表面與材料摩擦 |
| 整齊切口或安裝缺口 | 尖銳邊緣或不良組裝工具 | 修正安裝控制；高級膠料仍可能被切傷 |
硬度只是其中一項性質。ASTM D2240 測量壓入硬度，並指出邵氏硬度與基本材料性質之間不存在簡單關係。較高的 Shore A 數值不能證明更好的耐磨性、抗拉強度、化學相容性或使用壽命（ASTM D2240，2021 年；查閱日期：2026 年 7 月 19 日）。
低摩擦或自潤滑膠料在適合的輪廓中可以提供幫助，但不能免除清潔空氣與合適表面的要求。相關的自潤滑密封件指南說明這個更窄的設計問題。
食品、飲料與沖洗採購人員應驗證什麼？
對於反覆的水性食品接觸，21 CFR 177.2600 將成品橡膠在前 7 小時的可萃取物限制為每平方英吋 20 mg，接下來 2 小時限制為每平方英吋 1 mg。這些條件適用於成品與預定用途，不適用於所有共用同一聚合物名稱的密封件（eCFR 21 CFR 177.2600，查閱日期：2026 年 7 月 19 日）。
不要只問 NBR、EPDM、FKM 或 PTFE 是否「FDA 核准」。應要求供應商識別確切膠料與成品零件、適用法規、預定食品類型、接觸條件、溫度、清潔順序，以及支持性的聲明或測試證據。
合規證據必須屬於可追溯的成品密封零件。
沖洗會建立第二條工程考量。密封件可能需要在一個循環中抵抗鹼性清潔劑、酸洗、次氯酸鹽、過氧化物、蒸汽、熱水與食品殘留。即使壓縮空氣腔從未接觸食品，外部活塞桿密封件與刮塵件仍可能接觸這些介質。
Trelleborg 報告指出，CIP 溫度、化學品濃度、暴露時間、密封件設計與材料選擇都會影響密封件壽命。其測試也說明寬泛的族群標籤為何不足：在相同清潔制度下，選定的 EPDM 與高級 FKM 膠料可能與標準等級表現不同（Trelleborg CIP 與 SIP，查閱日期：2026 年 7 月 19 日）。
隨報價要求以下合規項目：
- 供應商與確切膠料代碼；
- 需要追溯時，提供成品密封件料號與製造地點；
- 適用的食品接觸聲明與限制；
- 預定接觸條件的萃取或遷移證據；
- 清潔劑與蒸汽相容性資料；
- 變更控制與批次追溯要求。
合規的靜態 O 形環不會自動成為合規或耐用的動態活塞桿密封件。輪廓、磨耗碎屑、潤滑路徑與機台衛生設計仍需個別審查。
以證據而非材料價格建立選型
Parker 的選型器在推薦 O 形環前，會要求輸入最低與最高操作溫度、聚合物族群、硬度與流體相容性。這個順序說明，只有在定義工作條件與可接受膠料後，價格比較才有意義（Parker O 形環選型器，查閱日期：2026 年 7 月 19 日）。
實際採購單位不是「一個 NBR 密封件」或「一個 FKM 密封件」，而是一個經核准的密封位置，具有約定的膠料、輪廓、尺寸、暴露限制、檢查證據與驗收測試。只有通過相同技術關卡的候選品，才可比較成本。
價格比較應在技術合格之後，而不是之前。
使用以下 RFQ 順序：
- 識別氣缸製造商、系列、完整機型代碼、缸徑、行程、活塞桿直徑與安裝方式。
- 標示確切失效位置，以及它是靜態、往復、刮塵、緩衝密封件或無桿密封帶。
- 記錄正常與峰值壓力、速度、循環、停留、側向負載及任何排氣限制。
- 列出每種介質、清潔劑、潤滑劑、濃度、溫度與暴露時間。
- 提供溝槽尺寸、活塞桿與缸孔狀況、表面光潔度資料及清晰照片。
- 說明合規、追溯、顏色、污染與文件要求。
- 在投入生產前，就洩漏、運動、起動、溫度與檢查驗收標準達成共識。
完成這些欄位後，要求供應商說明確切膠料代碼及其適用理由。模糊的「Viton 升級」並不足夠；沒有化學品或溫度證據的低價 NBR 套件也不夠。
氣動氣缸密封材料常見問答
ISO 3601-5 規定特定工業 O 形環材料，但仍要求使用者與供應商就物理性質與測試方法達成共識。以下五個常見問答，補足核准氣動氣缸密封膠料或替換套件前最常見的採購缺口（ISO 3601-5，2015 年；查閱日期：2026 年 7 月 19 日）。
FKM 對氣動氣缸總是比 NBR 好嗎？
不一定。FKM 可能提供更好的耐熱、耐臭氧、耐油與耐碳氫化合物性能，但標準等級可能不適合丙酮、胺類、苛性物、蒸汽或低溫運動。在相容的一般服務中，NBR 可能是更合格且更經濟的選項。比較確切膠料，不要比較聚合物名聲。
乾式運轉氣動氣缸最適合哪種材料？
沒有只靠材料就能回答的答案。聚氨酯與 PTFE 基輪廓是常見候選，但乾式運轉性能取決於密封件幾何、表面光潔度、速度、壓力、空氣清潔度與允許的潤滑劑。應要求確切輪廓與氣缸條件的動態測試證據，不要依賴通用的低摩擦宣稱。
一種密封材料能同時涵蓋生產與 CIP 清洗嗎？
有時可以，但合格評估必須包括兩種暴露循環。密封件可能耐受生產介質，卻在熱鹼性清潔劑、酸洗、過氧化物或蒸汽中失效。記錄每一步的濃度、溫度、順序與時間。經測試後，特定 EPDM、FKM、FFKM 或 PTFE 膠料可能成為候選。
較高的 Shore A 硬度能保證更長密封件壽命嗎？
不能。ASTM D2240 測量壓入硬度，沒有建立它與磨耗、抗拉強度、耐化學性或安裝後壽命之間的簡單關係。較高硬度在一種設計中可能改善抗擠出性，卻在另一種設計中增加摩擦或降低表面貼合性。溝槽支撐與壓力必須和膠料一起審查。
替換密封件套件的 RFQ 應包含哪些資訊？
包括完整氣缸代碼、缸徑、行程、活塞桿直徑、密封位置、溝槽尺寸、壓力、速度、循環率、溫度曲線、每種介質與清潔劑、潤滑劑、表面狀況、失效照片、合規要求與驗收標準。要求供應商識別確切膠料與輪廓，不要只寫 NBR 或 FKM。
