聲學噪音如何影響氣動系統性能？
聲學噪音會以三種不同方式影響氣動系統。在長時間作業與重複高速循環期間，噪音可能讓勞工暴露於有害聲音，也可能掩蓋操作員位置的警報與口頭警告。噪音還可能顯示氣流或元件狀態已改變，並暴露新的撞擊或振動。然而，單靠噪音不能證明氣缸、閥件或密封件已失效。
真正有用的問題不只是「機器有多大聲？」請先確認事件與量測位置，再將壓力、流量與行程時間及位置比較，同時記錄是否發生同步的振動變化。這個嚴謹的界線，可以避免把聽力安全評估變成沒有證據支持的機台性能診斷。
噪音是證據，不是判決。
重點摘要
- NIOSH 建議 8 小時職業暴露的上限為 85 dBA；噪音每增加 3 dB，可允許的暴露時間就減半。
- 循環變大聲可能表示多種不同故障，但單靠聲音無法辨識是哪一種故障。
- 每項噪音控制措施都要對照排氣背壓與氣缸速度驗證，也要重新檢查推力裕量、警報與機台安全動作。

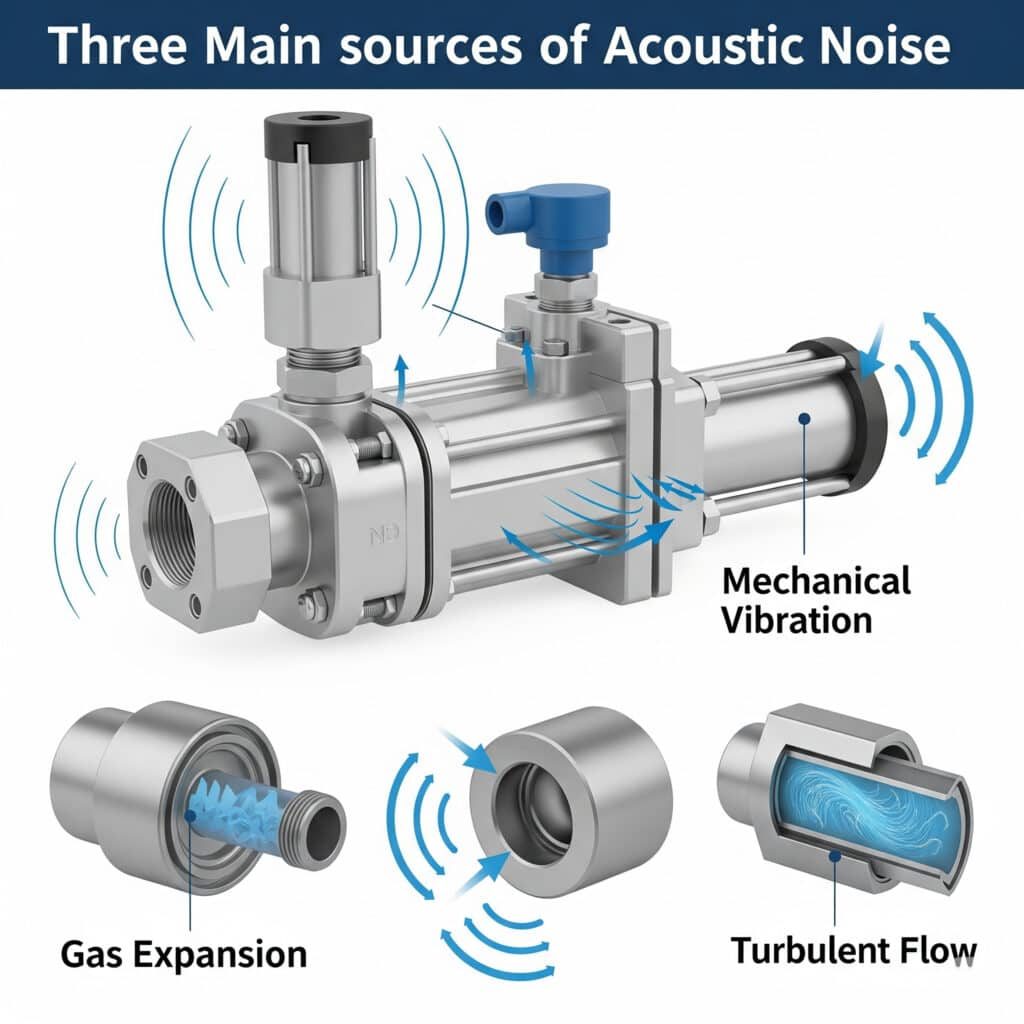

氣動噪音可能起源於氣路或機械結構。這張來源圖僅供示意；實際來源必須在機台運轉條件下確認。
聲學噪音究竟會改變氣動系統的什麼？
NIOSH 將建議的職業暴露上限設定為 8 小時平均 85 dBA，並指出反覆暴露於此等級或更高音量具有危害（NIOSH，2024）。這項暴露上限處理的是聽力風險，不是可接受的閥件流量、氣缸速度、定位精度或元件壽命。
噪音仍可能以實際方式影響生產：
- 勞工暴露：反覆的高音量可能損傷聽力。暴露程度取決於音量、持續時間、重複次數，以及勞工在工作班次中的位置。
- 溝通與警覺：高背景噪音會讓語音、警報與警示訊號更難聽見。NIOSH 指出，警覺性降低可能促成工作場所事故（NIOSH，2024）。
- 故障偵測：新的嘶聲、敲擊聲、嗡聲或共鳴的面板聲，可能顯示機台狀態已改變，特別是與健康基準比較時。
- 動作性能：堵塞的消音器或受限制的排氣，可能讓機器變安靜，同時提高背壓並降低致動器速度。
- 維護工作量：間歇性洩漏、鬆動支架、磨耗緩衝件與氣管撞擊，可能在造成明顯停產前就產生聲音。
根據我們檢查氣動應用的經驗，第一個最有用的區分，是判斷問題屬於法規暴露還是故障診斷。儀表可以顯示循環已改變，但單靠儀表無法辨識洩漏、閥件排氣脈衝、氣缸撞擊或振動的護罩。請用另一項量測確認假設。
聲壓、聲功率與暴露不可互換
NIST 使用 20 µPa 作為空氣中的參考聲壓；ISO 3744 則從包圍聲源的表面量測來決定聲功率（NIST；ISO 3744:2025）。這些量值的量測邊界不同，因此單獨寫一個數字再加上「dB」是不完整的。
量測點的聲壓級定義為：
其中， 是以分貝表示的聲壓級， 是指定時間區間內的均方根聲壓， 是空氣中的 20 µPa。結果還需要記錄麥克風位置、頻率加權、時間響應、運轉事件與背景噪音條件。
| 量值 | 適用用途 | 單獨報告時缺少的資訊 |
|---|---|---|
| 固定位置的 dBA | 比較同一操作員或試驗位置的聲音 | 沒有時間歷程的每日暴露量 |
| 個人噪音劑量或 TWA | 評估勞工在不同工作與位置的暴露 | 是哪一個氣動元件產生聲音 |
| 聲功率級 | 在定義的試驗方法下比較聲源發射 | 特定勞工位置的音量 |
| 峰值或最大值 | 擷取短暫撞擊或排氣事件 | 暴露持續時間與事件頻率 |
| 頻譜或聲譜圖 | 分離音調、寬頻流動、撞擊與變動事件 | 沒有壓力、指令或振動資料時的根本原因 |
OSHA 的一般工業規則說明了這個區分的重要性。它以 8 小時 TWA 85 dBA 作為聽力保護的行動值，以 8 小時 TWA 90 dBA 作為允許暴露值，交換率為 5 dB（OSHA 29 CFR 1910.95）。NIOSH 則建議 8 小時 85 dBA、3 dB 交換率。這些是暴露架構，不是氣動元件額定值。
請保持這些界線分開。
氣動噪音從哪裡來？
SMC 對特定 AN 系列消音器列出 30 dB(A) 的降噪值，這證實閥件排氣可能是重要且可控制的來源，也說明衰減效果必須依型號判定（SMC AN 系列）。氣動系統噪音是完整安裝機台產生的空氣傳遞與結構傳遞聲音，不只是排氣接口的聲音。
排氣射流與內部限制
方向控制閥切換時，一個致動器腔室充氣，另一個腔室則經由閥件路徑與連接的排氣硬體排氣。這些通道可能產生寬頻流動噪音。麥克風量測結果取決於壓力比與質量流量，排氣幾何也很重要，後端硬體與周圍空間同樣會影響結果。阻塞流會限制通過限制處的質量流量，但不會指定通用噪音等級。關於氣動系統中的阻塞流的指南，會更詳細說明這個流量界線。
洩漏
在機台指令停留期間持續出現嘶聲，可能表示動作停止且閥件狀態應已穩定後，仍有空氣從接頭或氣管逸出。閥座與氣缸密封件也是可能來源，開放的吹氣點聽起來也可能相似。局部聲音有助於找出區域，但不能確認洩漏。請使用隔離試驗、壓力衰減、流量量測或適當的超音波檢查。
不要假設每一種高頻聲音都是洩漏。小型排氣口、先導排氣口與部分開啟的流量控制器，在正常運轉時也可能產生相似的嘶聲。
時間關係能提供第一個線索。聲音是否在指令動作結束後仍持續？
機械撞擊
行程末端接觸可能產生短暫且高音量的事件，夾爪撞到工件或氣管撞擊護罩也可能如此。請將聲音與同步的位置及行程時間紀錄比較，再依移動負載、供應壓力、外部止擋與所需行程末端行為，檢查緩衝設定與實際速度。
如果不修正撞擊能量，只降低聲音，可能只是把症狀藏起來。
結構傳遞振動
閥組、支架、護罩與機架都可能傳遞並輻射振動。小型元件可能激發大型面板，讓人誤以為面板就是原始聲源。
加速度計資料或臨時阻尼試驗，有助於將激振點與輻射表面分開。
如需閥件特定的聲學特徵與同步量測，請使用專門的氣動閥噪音指南。
什麼時候噪音變化代表性能故障？
NIOSH 使用 3 dB 交換率，因為在等能量暴露模型中，增加 3 dB 代表聲能加倍（NIOSH，2016）。這種對數關係使小幅數值變化也很重要，但沒有匹配的製程資料，仍不能藉此識別氣動故障。
聲能量不等於故障身分。
請使用兩通道規則：將噪音視為第一通道，在宣告原因前至少再要求一個獨立的製程通道。壓力、流量、循環時間、位置、閥件指令或加速度，都可以提供確認。
| 觀察到的變化 | 可能解釋 | 確認量測 |
|---|---|---|
| 停留期間持續嘶聲 | 外部或內部洩漏 | 隔離試驗、壓力衰減、流量或超音波定位 |
| 動作正常但排氣脈衝變大聲 | 壓力、流量或排氣幾何改變 | 供應與排氣壓力，加上固定位置聲音 |
| 排氣變安靜但氣缸變慢 | 消音器堵塞或尺寸不足 | 消音器入口壓力與行程時間 |
| 行程末端出現尖銳敲擊 | 速度過高、緩衝設定、負載或硬接觸 | 位置、速度、緩衝壓力與移動質量 |
| 新出現的音調嗡聲 | 面板、支架、氣管、線圈或閥組共振 | 加速度與受控觸碰或阻尼試驗 |
| 另一個致動器循環時噪音改變 | 共用供氣或排氣互動 | 同步壓力曲線與指令時間 |
例如，假設機台在停留期間出現持續嘶聲，但行程時間沒有變化。先從固定位置擷取聲音並標記閥件指令，再依核准的安全程序隔離各支路，觀察聲音是否隨某一支路停止。壓力衰減或流量試驗可以確認是否真的有空氣流失。如果嘶聲只在正常先導排氣時出現，且隔離後系統仍保持壓力，將它當成氣缸密封失效會把維護工作帶向錯誤方向。
最容易誤判的型態之一，是安靜但速度變慢的氣缸。負載過大的消音器或受限制的排氣路徑，可能降低空氣排放聲，卻把壓力困在正在排氣的腔室內。
這個背壓會抵抗動作，並降低可用推力。氣動背壓指南涵蓋推力與速度檢查。
反過來也可能發生。維護作業疏通原本堵塞的路徑後，排氣聲可能變大。
聲音變大了，但致動器性能改善。請先量測，再決定哪一種狀態才是健康狀態。
情境才能決定哪個結果較好。
可重複的氣動噪音量測方法
當符合環境與運轉要求時，ISO 11201 可以在工作站或其他指定位置產生第 1 級或第 2 級的發射聲壓結果（ISO 11201，確認於 2026）。維護比較可以更簡單，但仍需要固定且有文件記錄的測試邊界。
請先定義決策目標：
- 勞工暴露：根據勞工的工作、位置與時間歷程，由合格人員進行評估。
- 機台比較：保持安裝與運轉模式不變，對齊負載、循環速率、壓力、排氣硬體、背景噪音與麥克風幾何位置。
- 故障診斷：讓每個通道都由相同的指令或動作事件觸發。
- 來源定位：有系統地移動感測器，或隔離一條傳播路徑，但不要改變底層機台狀態。請記錄每一項臨時變更，使比較可以重複。
至少記錄以下資料：
- 報告的聲音量值、頻率加權、時間響應、平均時間區間、儀器型號、校正狀態，以及重複量測所需的其他設定；
- 確切的麥克風幾何位置，包括與聲源的距離、方向、高度、安裝方法及附近反射表面；
- 背景聲音；
- 閥件指令時間，以及供應壓力、兩個致動器接口壓力與循環時間；
- 完整致動器型號，以及缸徑、行程、負載、方向、速度設定與行程末端緩衝狀態；
- 完整的閥件、接頭、氣管、消音器與排氣歧管資料；
- 周圍機台狀態，以及足夠的重複循環，以顯示事件是否一致。
考慮兩段都顯示 88 dBA 的錄音。一段是在單次閥件切換時於排氣口旁量得；另一段是在重複生產循環中的操作員位置量得。這兩個數值不能互換。重複第一項試驗可以比較元件變更，第二項則可能有助於暴露評估。保存麥克風位置與事件時間，可以避免後續審查者把它們視為等效量測。再加入同步的腔室壓力與行程時間，就能看出聲學變化是否同時伴隨氣動限制或動作問題。
手機讀值可以作為篩選觀察，但不會自動成為勞工噪音劑量評估或產品聲功率結果。它最適合維護工作的用途是重複性：使用同一裝置、位置、運轉事件與環境，對照有文件記錄的健康基準。
降低噪音，但不限制排氣
OSHA 要求一般工業在 8 小時 TWA 85 dBA 的行動值下建立聽力保護計畫，並在 8 小時 TWA 90 dBA 的允許暴露值以上採取工程或行政控制（OSHA）。對氣動機械而言，最佳工程控制是移除或減弱聲源，同時保留必要的動作與安全功能。
請依照以下順序：
- 消除不必要的用氣。停止開放式吹氣，並修復已確認的洩漏。
- 設定最低可靠壓力。先檢查負載、推力裕量、垂直保持、重新啟動行為與預期最差供應條件，再降低壓力並重複功能試驗。
- 控制撞擊能量。修正速度或緩衝設定，不要用吸音材料掩蓋撞擊。
- 選定排氣路徑尺寸。將閥件排氣口、速度控制器、接頭、氣管、共用歧管與消音器，與峰值排氣需求比較。
- 選擇合適的消音器。使用確切型號的製造商流量與衰減資料。安裝後在動作期間量測消音器入口壓力。
- 切斷振動傳遞路徑。先識別激振來源，再對面板加固或施加阻尼。
- 讓人員與殘餘噪音分開。若來源控制無法消除剩餘暴露，請依適用的安全計畫評估外罩、屏障、距離、排程與聽力防護。
假設新的消音器降低了量測到的聲音，但延長了氣缸縮回時間。消音器入口的壓力感測器接著顯示，回程大部分時間排氣側壓力仍偏高。這項控制在聲學上有效，卻在氣動上失敗。下一步不是提高供應壓力，而是檢查消音器的流量額定值與服務狀態，再檢查閥件排氣口及所有下游限制。修正後，重複相同的聲音、壓力與時間量測。理想結果是在不增加壓力曲線或循環時間代價的情況下，讓運轉更安靜。
專門的氣動消音器選型指南說明元件類型、流量能力、安裝與維護。若使用排氣側節流迴路，也請透過進氣側與排氣側節流指南確認預期的限制方向。
每次變更後都要重跑相同循環。在定義的位置記錄聲音、伸出與縮回時間、排氣側峰值壓力、行程末端行為，以及相關的位置重複性。最後還要檢查警報可聽度與安全停止行為。
只有在機台仍符合推力、速度、穩定性與安全要求時，較安靜的結果才可接受。
故障排查或 RFQ 應記錄哪些資料？
ISO 6358-1 將氣動元件的兩項主要穩態流量特性標準化：聲導率與臨界壓力比（ISO 6358-1）。因此，單靠接口螺紋尺寸不能描述閥件或消音器的能力。有用的故障排查紀錄，應將元件流量資料與安裝機台的動態量測結合。
| 資料 | 重要性 |
|---|---|
| 聲音檔與量測設定 | 保留時間關係與所報告的聲學量值 |
| 麥克風位置與機台配置 | 使前後讀值可以比較 |
| 供應壓力與兩個致動器接口壓力 | 區分供應損失與排氣背壓 |
| 伸出、縮回與停留時間 | 將聲音與動作階段連結 |
| 閥件與歧管料號 | 識別已測試的流量特性與排氣配置 |
| 氣管內徑、長度、接頭與速度控制器 | 找出隱藏的局部限制 |
| 消音器型號與服務狀態 | 檢查流量額定值、污染與衰減 |
| 致動器缸徑、行程、負載與方向 | 建立推力與動作裕量 |
| 緩衝或外部止擋設定 | 解釋行程末端撞擊事件 |
| 健康與可疑循環紀錄 | 提供匹配的診斷基準 |
請保留紀錄之間的關係，而不只是保存個別檔案。每一條聲音曲線都要以對應的機台循環命名，並連結到閥件指令、壓力曲線、位置紀錄與任何加速度計通道。記錄診斷期間的每一項臨時變更。如果為了核准的試驗移除消音器，請標明確切循環，並在正常運轉前恢復核准的排氣控制。照片應同時顯示感測器位置與元件標籤。這份資料包讓另一位工程師可以重建測試邊界，拒絕在不同條件下取得的比較結果，並判斷下一步應屬於職業噪音評估、氣動流量故障排查、機械檢查，還是結構振動工作。它也能防止後續維護班次因為早期紀錄缺少背景，而再次執行不安全的隔離試驗。
如果系統無法安全隔離，請不要為了聲音測試移除排氣元件或解除護罩。應依機台的風險評估與上鎖／掛牌程序操作，再將已收集的資料交給負責的機台製造商或氣動工程師。
本文診斷的是已安裝機台中噪音變化的影響。如果新專案需要在元件選型前建立聲學驗收要求，請使用獨立的低噪音氣動系統選型指南。
氣動系統噪音常見問題：工程師應檢查什麼？
NIOSH 建議 8 小時職業暴露上限為 85 dBA，而 OSHA 採用另外的行動值與允許暴露規定（NIOSH；OSHA）。以下回答將勞工暴露、機台發射與氣動性能分開，避免把它們當成同一種量測。
氣動系統變大聲，是否一定消耗更多壓縮空氣？
不一定。持續洩漏可能浪費空氣並產生噪音，但更大的排氣脈衝也可能只是反映壓力、流量、接口幾何或麥克風位置改變。請用隔離、壓力衰減或流量量測確認疑似浪費。只有匹配的運轉循環，才能支持 dB 變化與耗氣量之間的關聯。
消音器會讓氣動氣缸變慢嗎？
會。消音器尺寸不足、堵塞、吸附油分、積水或接在狹窄路徑上時，可能限制排氣。請在行程期間量測入口壓力，再比較受控維護試驗前後的循環時間。不要把未安裝消音器的排氣口當成永久修正方案。
85 dBA 是每一台氣動機器的法定上限嗎？
不是。NIOSH 的 85 dBA 是建議的 8 小時職業暴露上限。美國 OSHA 一般工業規則以 85 dBA 作為聽力保護行動值，以 90 dBA 作為 8 小時允許暴露值。產品發射、勞工暴露、當地法規、持續時間與量測方法，都必須分開評估。
頻率峰值可以辨識失效的氣缸密封或閥件嗎？
單靠它不行。頻率峰值有助於比較事件與定位共振，但同一頻帶可能包含排氣流、機械撞擊、面板模態、氣管移動或鄰近設備聲音。請用同步的指令與製程資料確認來源，並以受控的元件變更進行另一項檢查。
降低氣動噪音後應檢查什麼？
重新檢查致動器速度、排氣背壓、推力裕量、行程末端緩衝、位置重複性、警示可聽度與機台安全行為。保持麥克風位置與運轉循環不變。這項比較是必要的：如果較安靜造成動作變慢、推力不足或不穩定，就不能算改善。
