如何使用氣流放大器提升氣缸速度？

不要把環境空氣氣流放大器接到標準氣動氣缸上，期待它在完整壓力下倍增工作流量。氣流放大器會把周圍空氣吸入開放式排放流。密封的氣缸腔室需要具備足夠動態壓力的壓縮空氣流，才能推動負載。對一般氣缸，應提高可用供氣流量或降低排氣限制；對由定位器控制的閥致動器，則可能適合使用流量增壓器。這裡真正要比較的不是出口處看到的總體積，而是活塞運動期間，氣缸接口能否維持足夠的壓差與流量。

EXAIR 公布的環境空氣放大倍率最高可達 25:1，應用包括冷卻、乾燥、通風與煙霧移送；但製造商也明確說明，這些裝置不會提高壓縮空氣系統壓力。這項區分會改變整個改裝方向。25:1 的分子包含被吸入的環境空氣，並不是同一份壓縮空氣被壓到 25 倍，因此不能直接把這個倍率乘上閥的 SCFM，或據此推導帶載行程時間。開放空氣流量的數字，並不等於經由閥與管路送到氣缸接口的加壓流量（EXAIR Super Air Amplifier；EXAIR 壓力與流量說明，擷取於 2026 年 7 月 19 日）。

重點摘要

• 25:1 環境空氣倍率是開放式排放數字，不是氣缸速度倍增值。
• 一般氣缸通常需要更大的供氣能力、更小的排氣限制，或快速排氣閥。
• 流量增壓器應用於相容的定位器—致動器控制迴路。
• 核准更快行程前，先量測動態接口壓力與停止能量。

根據我們對製造商資料的分析，「放大器」一詞掩蓋了三種不同的工程輸出：環境空氣體積、控制訊號流量與壓力。只有其中一種可能符合運動問題。比較任何倍率前，先依裝置吸入什麼、排出什麼，以及出口是否必須維持高於大氣壓的條件，判定它的實際類型。若出口要接入密閉腔室，還要確認宣稱的性能是在開放排放、特定背壓，還是完整閥與管路的實際工作點測得。

什麼是氣流放大器？為什麼它不能替氣缸加壓？

EXAIR 對部分氣流放大器的標示，是每消耗一份壓縮空氣，就能得到最高 25 份總出口流量。這個總量是一次噴流加上被吸入的室內空氣，並且是在開放式工作條件下觀察到的出口流量；它不是閥後可用的加壓供氣容量。出口流以大流量排出，適合開放空氣作業，但不會向密封致動器腔室提供 25 倍壓力的供氣（EXAIR，擷取於 2026 年 7 月 19 日）。

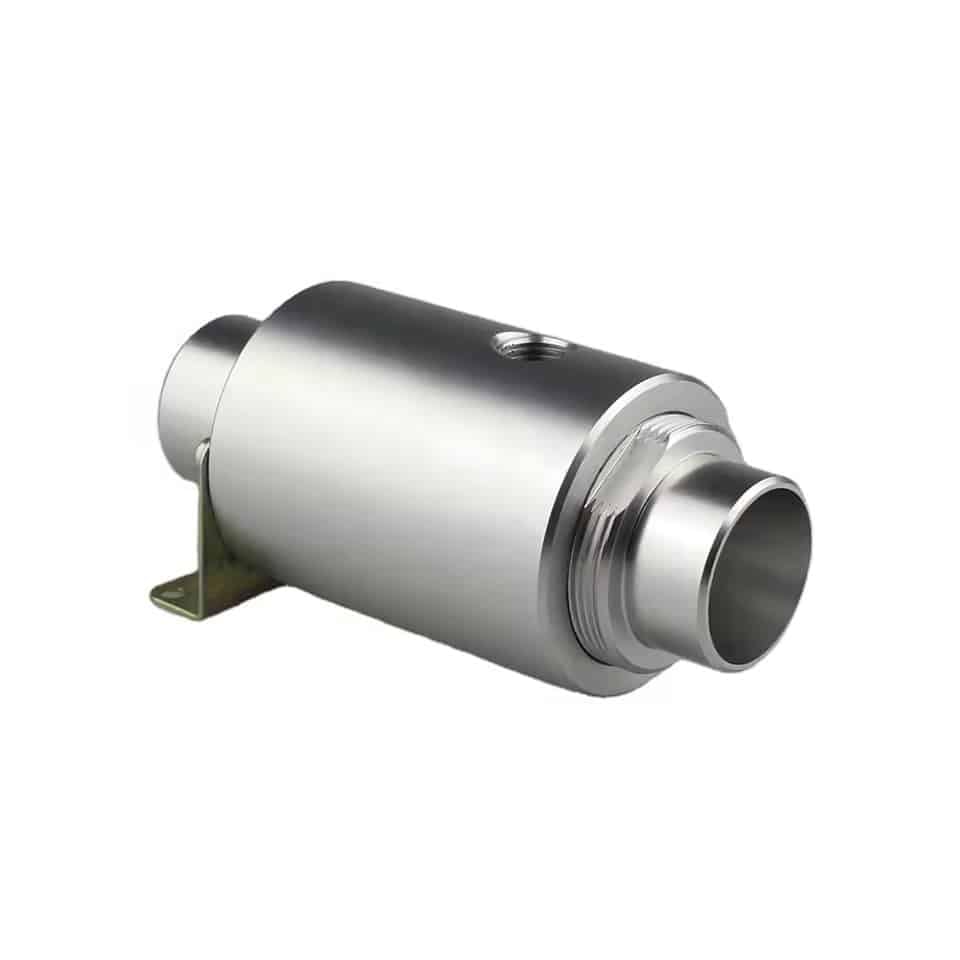

環境空氣氣流放大器是一種利用壓縮的一次噴流吸入周圍空氣的氣流搬運裝置。EXAIR 說明其環形腔室、小型環形噴嘴、Coanda 輪廓與低壓中央區域；一次噴流沿著輪廓流動時形成吸入作用，讓更多周圍空氣進入混合流。混合後的氣流會以開放式、高流量、高速度的形式離開裝置，但這種工作原理仍以出口能自由排放為前提。

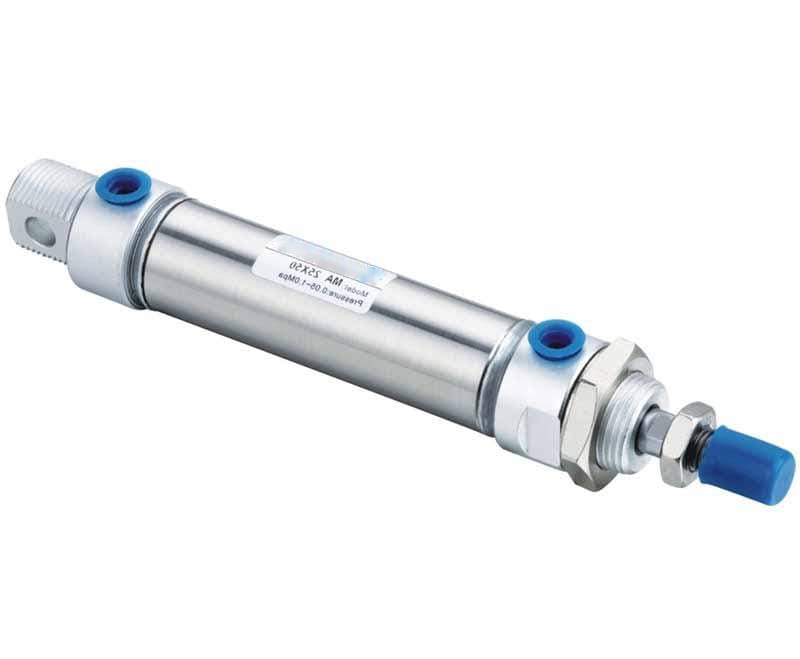

標準氣缸的工作方式不同。方向控制閥必須把一個封閉腔室充到足以克服另一腔室壓力、密封摩擦、外部負載與加速度力的壓力；伸出與縮回還會因活塞桿造成的環形面積不同，而需要不同的流量與壓差。開放式氣流搬運器吸入的大氣空氣，若沒有另一個壓縮階段，就無法進入該腔室並維持所需的表壓。

如果把氣流放大器出口密封接到氣缸接口，會發生什麼事？出口背壓升高時，吸入效應會下降，主噴流與被吸入空氣的比例也會改變，因此原本宣稱的開放流量倍率不再代表實際工作點。裝置可能消耗壓縮空氣，卻無法提供機台所需的推力或可重複行程時間；在不同負載或不同方向下，這種失配還可能讓速度變化難以預測。

環境空氣放大器應用在有文件支持的用途：零件冷卻、乾燥、通風、煙霧或氣體移送、熱量分布，以及輕質材料搬運。不要用這些開放流量倍率來選定氣缸迴路。

四種常被誤稱為氣流放大器的裝置

兩組已公布的倍率說明了為什麼不能只看名稱選型。EXAIR 氣流搬運器可以宣稱 25:1 的環境空氣放大倍率，而 Emerson 將其 2625 流量增壓器描述為具有設計死區的 1:1 壓力裝置。業界對話中可能都稱它們為增壓器或放大器，但它們解決的是不同問題（EXAIR；Emerson 2625 手冊）。

裝置	它改變什麼	適用用途	錯誤假設
環境空氣氣流放大器	吸入室內空氣後的開放排放體積	冷卻、乾燥、通風、煙霧移送	出口可以用工廠壓力填滿帶負載的氣缸腔室
氣動流量增壓器	跟隨控制訊號的供氣與排氣流量	相容的定位器控制閥致動器	它是每一台機台氣缸都能直接加裝的通用元件
壓力增壓調節器	利用驅動空氣與循環壓縮提高出口壓力	需求受限的小型局部高壓區	提高靜態壓力就能修正流路尺寸不足
快速排氣或速度排氣閥	靠近氣缸接口的排氣能力	降低一般氣缸回程流路的限制	它會自動在兩個方向都提高供氣流量

你需要的是壓力而不是速度嗎？請參閱氣動壓力增壓器如何改變工業作業並大幅降低設備成本？。只有當動態量測顯示負載缺少壓力，且迴路能供應其入口需求時，使用壓力增壓器才有充分依據。如果運動時的工作壓差其實足夠，限制點卻在閥、管路或排氣側，增加壓力可能只會提高推力、耗氣量與停止風險，並沒有處理真正的流量瓶頸。

氣流如何決定氣缸速度？

SMC 在入口壓力維持不變時，給出慣用單位關係式 s = 28.8q/A；其中速度 s 的單位是英吋／秒，氣流 q 的單位是 SCFM，活塞面積 A 的單位是平方英吋。這個關係式能表示變化方向，但它不是完整的閥尺寸選定公式；實際速度還取決於接口、管路、負載、供氣壓降與排氣限制。若把標準狀態流量直接拿來除以活塞面積，還會忽略腔室壓力與溫度的換算（SMC 氣缸氣流指引，擷取於 2026 年 7 月 19 日）。

在腔室條件下，基本關係式為：

其中，v 是活塞速度，Q_{\mathrm{cyl}} 是腔室實際壓力與溫度下的體積流量，A_{\mathrm{eff}} 是伸出時的活塞面積，或縮回時的環形面積。不要把型錄標準流量直接除以活塞面積，必須先換算成腔室條件；還要把供氣與排氣兩條路徑都納入，因為另一側的背壓會降低有效驅動壓差。

在腔室條件下進行第一輪時間估算：

在這個公式中，L 是行程，t_s 是目標移動時間。這是把所需腔室體積平均分配到目標時間的第一輪估算，不是加速、停止或閥反應的保證。死體積、可壓縮性、加速度、閥反應、洩漏、緩衝限制與腔室壓力變化，會讓實際行程比這個理想的體積除以時間估算更慢。

工具氣壓缸選型缸速度計算器在改變氣動迴路前，依可用流量、缸徑、活塞桿直徑與負載係數估算伸出和縮回速度。速度 = 實際流量 / 有效面積缸徑活塞桿直徑行程長度可用自由空氣流量開啟計算工具 ->

如果已知的是目標時間，而不是可用流量，請把氣缸流量需求計算器作為第二輪估算，再把需求與完整供氣及排氣流路的製造商流量曲線比較。計算結果只代表需求起點；實際核准前仍要用所選閥、接頭、管徑、消音器、負載與緩衝設定的組合曲線驗證。

真正限制行程的是哪一個節流點？

CAGI 建議，設計良好的工廠空氣系統，從壓縮機出口到使用點的總壓降應限制在約 10%。這是分配系統的設計指引，不是機台在所有週期都已具備足夠壓力的證明。機台仍可能在調壓器、閥、管路、接頭、控制器、接口與消音器處損失更多壓力。請在運動期間量測，因為靜態壓力表會掩蓋實際流動損失；最好以有共同觸發的壓力記錄，同時看見供氣下陷與排氣衰減（CAGI 壓降技術簡報，擷取於 2026 年 7 月 19 日）。

使用三組同步量測：閥入口壓力、兩個氣缸接口壓力，以及行程時間。若懷疑消音器、歧管或長回程管路，再加入排氣壓力。為了分辨閥切換延遲與氣流建立延遲，命令邊緣也應以同一時間基準記錄。伸出與縮回要分開測試，因為 5/2 閥在兩個方向使用不同的內部流路。

症狀	第一個量測項目	接下來可能檢查
兩個方向都慢	運動期間的閥入口壓力	FRL、分支管路、共用需求或調壓器能力
只有一個方向慢	該方向的兩個接口壓力	閥流路、控制器、接頭、管路或氣缸接口
入口壓力穩定，但另一腔室維持高壓	排氣側壓力	排氣節流設定、消音器、歧管或回程管路
空載時速度改善，帶載時沒有	驅動壓差	缸徑、摩擦、側向負載、推力裕度或壓力損失
接近行程末端時速度下降	兩腔壓力與位置	緩衝針閥、負載變化或停止配置

如果節流點進入阻塞流，更大的下游氣流搬運器不會改變真正控制流量的喉部。阻塞流與氣缸速度指南說明 0.528 理想空氣壓力比邊界，以及必須使用絕對壓力的計算方式。

對一般流量損失，請參閱氣動系統壓降故障排除指南。一次只更換一個元件，然後重複相同的壓力曲線與計時行程。

根據我們對已記錄供氣與排氣路徑的分析，較快一側的改裝常位於必須排氣的腔室，而不是正在充氣的腔室。高靜態供氣壓力表讀值，可能讓人忽略另一側滯留的背壓。請問活塞運動時，哪個已量測的壓差發生變化，而不是新裝置宣稱有多少流量。

流量增壓器何時應加入迴路？

Emerson 將 Fisher 2625 文件描述為具設計死區的 1:1 裝置；其 VBL 增壓器則特別用於節流控制閥上的定位器，以提高致動器行程速度。增壓器在大訊號變化時提供高流量，旁通則支援小訊號的穩定反應。這種供氣、排氣與旁通的分工，依賴定位器、致動器和失效動作彼此相容，不能因為外觀上有「增壓」二字就套用到一般開／關氣缸（Emerson 2625 手冊；Fisher VBL）。

氣動流量增壓器是高容量繼電器，跟隨相容的控制訊號，並從自己的供氣接口取得工作空氣。它不會吸入大氣，而是讓致動器比定位器內部的小型繼電器單獨工作時更快充氣或排氣。

只有在致動器、定位器、增壓器、失效動作與調校方法形成有文件支持的系統時，才使用流量增壓器。請確認：

• 輸入與輸出壓力範圍
• 供氣與排氣流量係數
• 死區與旁通調整
• 定位器相容性與共用供氣要求
• 小訊號穩定性與大訊號行程時間
• 失效安全反應、部分行程測試與必要的校驗測試
• 空氣品質、溫度、安裝方式與排氣路徑

旁通調校不良可能讓失效安全行程變慢，或使控制變得不穩定；大訊號看似更快，也可能伴隨小訊號振盪或定位誤差。因此，控制閥流量增壓器不是包裝機氣缸方向控制閥的直接替代品。對簡單的開／關氣缸，應先從實際閥、管路與排氣路徑開始，並以負載下的動態壓力與行程時間確認限制點。

一般氣缸速度的快速排氣

SMC 的 JASV 緊湊型速度排氣控制器比前一種配置短 12.7 mm，縮短幅度為 49%，而且其直接排氣接口不論管路長度，都能釋放氣缸壓力。Festo 也表示，SE／SEU 快速排氣閥應直接安裝在氣缸接口，以實現完整而快速的排氣（SMC JASV；Festo SE／SEU）。

快速排氣閥會在致動器附近把氣缸空氣直接導向大氣，而不是讓空氣經過長管路與方向控制閥排氣口返回。這可以降低背壓，並加快由另一腔室驅動的運動；它改善的是排氣側的有效流路，不是把環境空氣壓縮成新的供氣來源。

它不會自動讓兩個方向都變快。一個閥只影響它所安裝的氣缸接口，通常是讓另一腔室排氣的那個運動方向受益。雙動氣缸可能需要用不同配置處理另一個方向，但未經負載與停止審查就加裝兩個元件，可能造成失控運動，尤其是在垂直軸或超越負載下。

設計中保留以下限制：

• 依製造商規定，安裝在氣缸接口附近，並確認閥的流向與接口標記正確。
• 讓接口尺寸與已測試流量資料符合實際氣缸需求，不要用公稱螺紋尺寸代替流量能力。
• 負載需要計量運動時，保留已核准的速度控制方式，避免排氣突然失去調節。
• 把排氣導離人員、對污染敏感的工作區與不安全的噪音暴露區，並評估排氣攜帶的油霧或顆粒。
• 檢查消音器是否降低所需排氣能力。
• 確認垂直負載行為，尤其是超越負載。
• 速度改變後重新計算緩衝與避震器能量。

本節只說明何時快速排氣是正確的裝置類型。接口操作、安裝位置、Cv、消音器及詳細 RFQ 輸入，請參閱快速排氣閥如何工作？為什麼值得了解？。排氣節流迴路指南則說明何時應刻意保留排氣限制，以維持穩定運動。

應如何選定並安裝改裝件？

SMC 的 AQ 快速排氣系列涵蓋 M5 到 3/4 英吋的接口，這說明「安裝快速排氣」不是完整規格。選定元件必須在工作壓力下通過所需流量，並符合運動方向、管路、氣缸接口、排氣處理方式與環境。接口公稱尺寸不能代替實際流量曲線，也不能說明消音器、接頭與安裝位置加入後的背壓（SMC AQ，擷取於 2026 年 7 月 19 日）。

請依下列順序進行：

1. 記錄缸徑、活塞桿直徑、行程、運動質量、方向、負載、目前時間與目標時間。
2. 以與元件資料相同的基準，計算伸出與縮回的流量需求。
3. 在兩個方向運動期間，量測閥入口與氣缸接口的動態壓力。
4. 確認控制行程的是供氣損失、工作接口損失，還是排氣損失。
5. 在實際壓力比下比較閥與快速排氣曲線，不要只看型錄中最大的流量，也不要把自由排放值當成帶負載流量。
6. 檢查管路內徑、長度、接頭、控制器與氣缸接口轉接件。
7. 依製造商指定的方向與位置安裝所選元件。
8. 從低速開始，再逐步增加流量，同時記錄壓力、時間、反彈與噪音；任何異常都先停機確認。
9. 在最小與最大負載，以及持續生產週期速率下重複測試，並檢查供氣是否能在週期之間恢復。

如果方向控制閥是限制點，請先依其有效供氣與排氣流路選定尺寸，再增加其他元件。氣動閥 Cv 指南說明，單一標稱接口尺寸不能決定容量。

不要只為了縮短行程就提高調壓器壓力。更高壓力會改變推力、耗氣量、儲存能量與可能的故障力，也可能讓緩衝、夾持和垂直負載的行為超出原本驗證範圍。修正管路或排氣路徑，可能在不提高氣缸最大推力的情況下恢復速度。

速度提升會造成停止能量問題

Parker 在氣缸指引中提醒，進入緩衝區的速度可能比平均行程速度高約 50%。這項差異很重要，因為動能與速度平方成正比；行程平均時間看似達標，不代表活塞進入末端區域時的瞬時速度也在限制內。氣缸或許能承受平均速度估算值，卻可能在進入末端區域時超出內建緩衝限制（Parker P1F，擷取於 2026 年 7 月 19 日）。

第一個動能檢查式是：

其中，E_k 是以焦耳表示的動能，m 是以公斤表示的總運動質量，包含負載與會跟著運動的治具，v 是減速開始時以公尺／秒表示的速度。在質量相同時，速度加倍會產生四倍動能；速度增加三倍會產生九倍能量。

這個公式只是起點。重力、外部驅動力、緩衝期間的氣缸推力、偏心力矩、停止行程、避震器工作週期與溫度，都可能改變選型結果。請使用製造商針對該型號提供的緩衝或避震器方法。

請審查防護罩、軟管固定、感測器時序、閥反應、排氣噪音、反彈與機台安全狀態。更快的氣缸可能在人員、治具或工件預期之前抵達。完成的改裝必須同時通過生產時間與機械風險審查。

試運轉應量測什麼？

Parker 的閥尺寸選定範例使用 3.25 英吋缸徑、12 英吋行程、80 psig 供氣與一秒行程目標，計算出 Cv 1.06。這些數字只屬於該範例，但方法具有普遍性：先定義運動需求，再於實際壓力與負載下證明所選流路（Parker 氣動工程資料，擷取於 2026 年 7 月 19 日）。

在相同負載、調壓器設定、閥命令、控制器位置與生產速率下，保存改裝前後的曲線。先固定量測觸發點與取樣設定，再記錄：

• 行程運動部分的閥入口壓力
• 兩個氣缸接口相對於時間或位置的壓力
• 命令到運動的延遲，以及兩個方向的完整行程時間
• 可重複的最高週期速率，以及週期之間的供氣恢復
• 進入緩衝區的行為、最終撞擊、反彈與感測器確認
• 排氣壓力、聲音、溫度、洩漏與可見污染
• 最小與最大負載下的結果

驗收條件應寫明製程結果，而不只是改善百分比。例如：「帶載氣缸應在規定時間內，從命令開始伸出到確認終點位置，同時接口壓力、撞擊、反彈、聲音與元件額定值均維持在定義的限制內。」還要明確說明測試負載、週期速率、允許的停止距離與感測器確認條件，否則「速度提升」可能只在一次空載試運轉中成立。

我們的團隊分析製造商選型方法時，關注的是壓力—時間特徵，而不是速度百分比。如果快速排氣閥降低另一腔室壓力並縮短行程，它就確實處理了限制點；如果接口壓力不變但行程時間改變，請在把功勞歸給該元件前，先檢查負載、摩擦、感測與量測時序。若只有空載或低週期速率改善，也要回到完整的帶載測試，確認不是供氣恢復、熱狀態或停止條件造成的假象。

完整的高速致動器規格，請參閱工程師高速氣動氣缸規格檢查表。本文更聚焦的任務，是選擇正確的流量改變裝置。

氣流放大器與氣缸速度常見問題

EXAIR 公布的開放空氣放大倍率最高為 25:1；Emerson 的 2625 流量增壓器維持標稱 1:1 壓力關係，而 Festo 指示快速排氣應設在氣缸接口。這些數字屬於不同架構，不能放在同一個「速度倍率」欄位比較。以下回答會把氣流搬運、控制訊號流量、壓力提升與氣缸排氣分開討論（EXAIR；Emerson；Festo）。

氣流放大器可以直接接到氣缸接口嗎？

不能只根據開放流量倍率，選擇環境空氣氣流放大器來執行這項工作。它會把室內空氣吸入開放式排放，不會提高壓縮空氣系統壓力；帶負載氣缸需要加壓腔室流量，而且必須在運動中克服另一側壓力與負載。應改為診斷閥、管路、接頭、速度控制器、氣缸接口與排氣路徑，並以動態量測判斷先修供氣還是排氣。

流量增壓器和壓力增壓器是一樣的嗎？

不一樣。流量增壓器在定位器控制的閥致動器迴路中，通常以較高的供氣與排氣能力轉送相容的控制訊號；壓力增壓器則利用驅動能量建立更高壓力的下游區域。兩者的倍率、流量曲線、控制方式、工作限制與安全邊界都不同。

快速排氣閥會同時提高伸出與縮回速度嗎？

不一定。它會提高安裝接口的排氣能力，因此通常影響由另一腔室驅動的運動，而不是同時增加兩個方向的供氣。請分別測試兩個方向。另一側或許可以再加裝快速排氣閥，但負載控制、緩衝、噪音、污染與失效安全行為仍必須通過審查，不能只用一次空載計時結果判定改裝成功。

更大的方向控制閥一定會讓氣缸更快嗎？

不會。只有當方向控制閥的有效流路是控制限制，而迴路其餘部分能供應與排出增加的流量時，更大的閥才有幫助。小型調壓器、管路、接頭、控制器、接口或消音器可能仍是限制點；如果節流點已進入阻塞流，僅放大下游元件也不會改變喉部流量。更換硬體前，請以動態壓力讀值確認，並在相同負載下複測且記錄停止行為數據與聲音結果。

如何確認速度提升是安全的？

在實際負載與週期速率下，於改裝前後量測兩個氣缸接口壓力與行程時間。接著檢查進入緩衝區的速度、運動能量、反彈、避震器容量、感測器時序、排氣噪音、壓力額定值與機台風險控制。只有當時間與停止限制都通過時，更快運動才可接受。

來源與技術參考

• EXAIR Super Air Amplifier 氣流放大器，環境空氣吸入、放大倍率與有文件支持的開放空氣用途。擷取於 2026 年 7 月 19 日。
• EXAIR 氣流放大器：壓力與流量，製造商對開放排放體積增加與壓縮空氣壓力的區分。發布於 2023 年 4 月 18 日。
• Emerson Fisher VBL 流量增壓器，定位器控制的致動器行程與旁通功能。擷取於 2026 年 7 月 19 日。
• Emerson Fisher 2625 流量增壓器手冊，1:1 行為、流量係數、供氣接口、安裝與調校。2022 年 9 月。
• SMC JASV 速度排氣控制器，直接氣缸排氣與緊湊尺寸。擷取於 2026 年 7 月 19 日。
• Festo SE／SEU 快速排氣閥，直接安裝於氣缸接口與提高活塞速度的功能。型錄日期為 2025 年 11 月。
• SMC 氣缸氣流指引，速度—流量—面積關係與排氣側速度控制。擷取於 2026 年 7 月 19 日。
• CAGI 壓降技術簡報，系統壓降量測與分配指引。擷取於 2026 年 7 月 19 日。
• Parker P1F 氣缸型錄，緩衝入口速度與停止指引。擷取於 2026 年 7 月 19 日。

最終選型規則

EXAIR 的 25:1 數字描述吸入後的開放空氣體積；Emerson 的 1:1 流量增壓器以較高容量轉送控制訊號；SMC 與 Festo 的快速排氣裝置則在氣缸附近移除背壓。請選擇符合已量測限制點的功能，再於生產負載下驗證動態壓力、行程時間與停止能量。若量測顯示供氣壓力在動作時下陷，先修正供氣能力；若相反腔室壓力降不下來，先處理排氣；若兩側壓力都正常卻仍未達時間，則應檢查摩擦、負載、感測時序與緩衝，而不是再追逐更大的放大倍率。

對多數機台氣缸，修正順序很直接：計算需求、量測兩個腔室、修正最大的供氣或排氣損失，再次測試。環境空氣氣流放大器只用於開放空氣工作；流量增壓器只用在其有文件支持的致動器控制架構內。快速排氣閥則只處理安裝接口附近的排氣限制。不要把放大倍率視為保證的氣缸速度增益，最後仍要以生產負載下的壓力、時間與停止結果作為選型依據。這也意味著改裝後必須保留原本的安全互鎖、護罩與故障狀態審查；改善平均速度，不能取代對最大瞬時速度、停止能量與反彈的確認。若無法指出哪個量測值證明限制已解除，就不應把新元件的型錄倍率當成驗收證據。
