過度緩衝是可調式氣壓缸末端緩衝內部的排氣限制過大。受困壓力可能延遲最後一段行程，使活塞在到達端蓋前停止，或在壓力衰減前把活塞短暫推回。補救方法不是通用的針閥圈數，而是依同步位置、壓力、負載、速度與確切氣壓缸手冊進行受控調整。本指南針對這項窄義故障。關於更廣泛的氣彈簧機制與其他反彈原因，請閱讀氣壓缸反彈的物理學。
重點摘要
可靠的緩衝調整依賴確切機台的證據，不是通用圈數。先證明異常運動從哪裡開始，再安全地改變一項設定，比較同步訊號，並確認最終結果在指定的負載、壓力、速度與溫度範圍內仍然有效。
- 過度緩衝表示緩衝階段的排氣限制過大。
- 單獨的壓力上升不能證明任何事。應把它與活塞位置、閥命令、運動方向及緩衝機構接合的瞬間連結。
- 遵循已安裝氣壓缸的調整程序。
- 當可接受的運動必須把針閥開到接近全開時，應停止圍繞症狀調整。重新確認進入速度、移動質量、持續驅動作功、緩衝能力、排氣硬體與安裝剛性，再恢復生產。
- 把最終設定與完整操作範圍記錄下來，讓其他技術人員在維護後可以重現。
過度緩衝究竟是什麼意思？
接近行程末端時，緩衝矛或套筒會關閉正常排氣路徑，剩餘空氣便通過針閥控制的限制。Festo 將受困空氣描述為抵抗活塞運動的壓力力，並指出質量、速度、工作壓力與氣壓缸阻力都是調整因素（Festo，2021）。
正確的限制有一項窄義任務：讓總成減速並完成行程，同時避免硬撞。針閥開得太大會留下過多活塞速度；路徑接近關閉時，反而可能讓活塞提早停止，或短暫向後推動。
相似的可見運動也可能來自其他地方。柔性止擋、安裝鬆動、閥切換、低脫離裕度、受污染密封件與控制迴路追逐，都可能產生第二次運動。把這些故障誤標為過度緩衝，會把技術人員帶到錯誤的調整器。
為什麼接近關閉的緩衝針閥會造成反彈？
Parker 表示，針閥深入關閉會降低排氣流量，讓背壓減慢活塞（P1F-T 型錄）。限制過大時，縮小中的緩衝容積內壓力可能超過剩餘的驅動力與負載力。
真實的緩衝運動是非線性的。可用容積快速縮小時，氣體溫度會改變，密封摩擦也會隨速度變化。供氣壓力會移動，而閥、接頭、氣管、消音器及緩衝通道會各自形成流量限制。這些效應在事件期間都不是常數。因此，單一固定阻尼比不能描述每一支氣壓缸或每一個操作點。實驗研究人員比較不足、最佳與過度緩衝時，記錄了位移、緩衝壓力、入口與出口管路壓力，以及撞擊加速度（北京理工大學，2002）。這種多訊號方法比指定一個通用反彈門檻更有用。

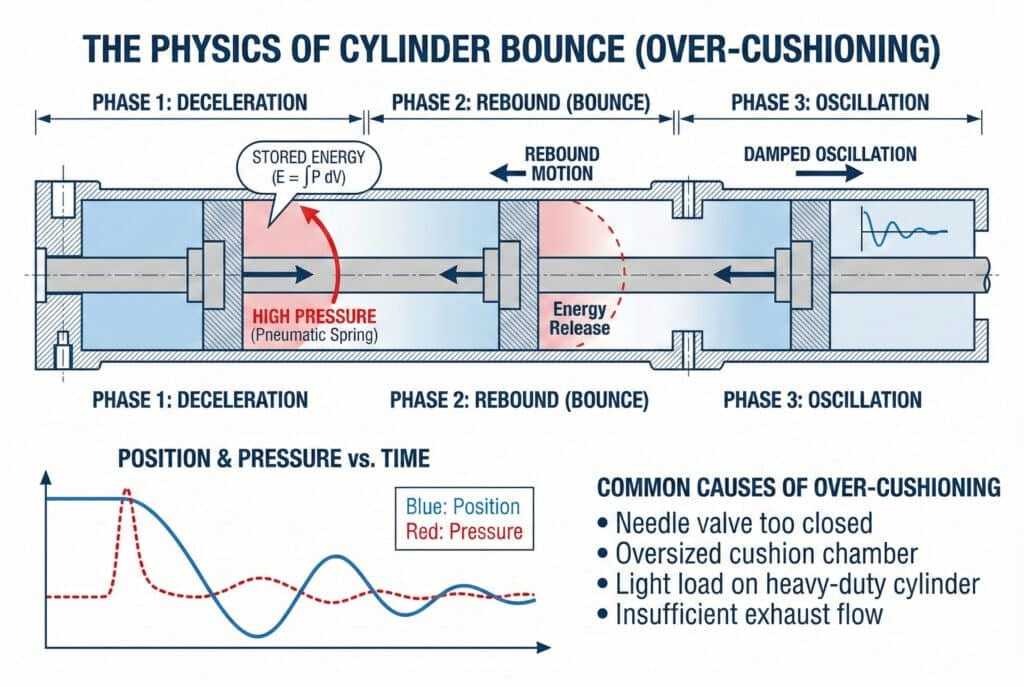

這是概念順序，不是通用的實測軌跡。實際壓力、位移與穩定時間取決於氣壓缸、迴路、負載、速度與調整設定。
不要追問通用阻尼比，而應確認運動變慢、停止或反轉的瞬間，其力平衡與流量限制。
哪些訊號可以區分過度緩衝與其他故障？
有力的診斷需要可重複的運動與動態壓力證據。一項 2002 年的氣動緩衝研究改變負載質量與供氣壓力。在該測試配置中，緩衝壓力主要取決於外部負載，這說明無負載試驗台循環不能驗證有負載的機台（Kagawa、Kim、Luo 與 Xuan，2002）。
| 觀察到的特徵 | 支持過度緩衝的證據 | 重要的競爭原因 |
|---|---|---|
| 只有進入緩衝區後活塞才過度變慢 | 位置接近末端時，排氣側壓力上升 | 排氣路徑過小、消音器堵塞或閥接口受限 |
| 活塞提前停止，接著緩慢爬到末端 | 緩衝壓力衰減，但驅動壓力仍可用 | 供氣壓力低、側向負載、密封摩擦或力量裕度不足 |
| 活塞在末端附近短暫反向 | 反向跟在緩衝壓力峰值後，且會隨緩衝限制改變 | 彈性機台止擋、結構撓曲或閥命令反轉 |
| 末端撞擊消失，但循環時間變得不穩 | 最後行程時間隨負載或溫度改變 | 潤滑、密封狀態或上游壓力變化 |
| 兩端都出現症狀 | 兩個針閥或共用排氣元件呈現相同限制模式 | 共用閥、消音器、氣管或控制器故障 |
在風險與硬體允許時，量測兩個氣壓缸接口的壓力。上游數公尺外的調壓器壓力表無法顯示局部瞬態。
接著把這些壓力與位置或速度，以及閥命令同步。沒有同一個時間基準時，壓力峰值可能其實發生在停止之後，卻看起來像原因。
碰針閥前也要檢查基本機械。確認安裝件鎖緊、導向負載可自由運動、活塞桿沒有側向負載、活塞在低速下能完成行程，而且外部止擋沒有撓曲。我們的氣壓缸緩衝故障指南涵蓋受損密封件與堵塞通道。調整無法修復這些硬體故障。
安全的過度緩衝診斷流程
先從機台風險評估開始。測試前，檢查護罩、上鎖／掛牌程序與氣壓缸製造商指示。緩衝變更可能改變停止距離或造成硬撞，因此要從實際可行的最低能量開始。讓人員留在危害區域外。絕不要用手當作末端止擋或運動指示器。
- 記錄操作點。 記錄氣壓缸型號與缸徑、行程、方向、移動質量、負載方向、閥處供氣壓力、命令循環率與目前針閥位置。標記原始設定，以便恢復。
- 以降低速度檢查機械。 確認對準、自由運動、安裝剛性、感測器固定與完整行程。應先修正機械卡滯，再調整緩衝。
- 讓訊號對齊時間。 記錄位置、缸蓋側壓力、活塞桿側壓力與閥命令。請從足夠乾淨的位置訊號計算速度，不要用肉眼判斷。
- 定位事件。 確認異常減速或反轉是在活塞進入緩衝區後開始。如果更早開始，先調查主要流路、負載或導向。
- 只改變一個變數。 遵循確切手冊，只以小幅且有記錄的增量移動相關緩衝針閥。在相同負載與壓力下重複。
- 尋找因果性運動。 可信的診斷應顯示，當限制減少時，症狀與壓力－位置軌跡都穩定改善，而且沒有導入末端硬撞。
- 重複整個操作範圍。 檢查指定的最小與最大負載、速度、供氣壓力、溫度與方向。一個舒適的循環不能建立生產設定。
依我們審查氣壓缸應用的經驗，單獨的壓力峰值能說明的事情出奇地少。
把位置最後一段與兩個接口壓力及閥狀態疊在一起。綜合視圖會顯示反向壓力是否在速度崩落前上升、命令是否保持不變，以及活塞是否到達機械末端。
應如何調整緩衝針閥？
服務手冊是權威，因為針閥方向、可用行程、鎖定方法與起始位置會因系列而異。絕不要照抄另一支氣壓缸的圈數；先確認正在調整哪一端，讓迴路安全，保留原始設定，並使用足以顯示明確趨勢的小增量。
RLQ 系列手冊是一個能說明型號辨識重要性的例子。對 32 至 63 mm 缸徑的 RLQ 氣壓缸，SMC 列出的出貨設定為開啟四分之一至二分之一圈，最大調整範圍為 2.5 圈。其程序要求先完全關閉針閥，再逐步打開（SMC RLQ 系列型錄）。這些數值只適用於該系列，不適用於一般氣壓缸。
只有在確認製造商定義的方向與限制後，才改變針閥。接著以降低能量循環，檢查壓力－位置軌跡是否出現硬撞。
好的設定會帶來平順的最後減速、完整行程與穩定停止。確認後，鎖緊設計提供的鎖緊螺帽或固定機構。
Meter-out 速度控制與緩衝調整作用在行程的不同部分。主要的meter-out 迴路控制氣壓缸速度，而緩衝只在接近末端時限制流量。
重新打開緩衝針閥，不能修復排氣路徑其他位置尺寸不足的閥、塌陷的氣管或堵塞的消音器。
什麼時候調整針閥還不夠？
如果正確調整後氣壓缸仍然硬撞，請把停止需求與確切型錄限制比較。當可接受的停止必須使用不切實際的低速時，也要做同一項檢查。例如，SMC 的 RLQ 資料列出的可允許動能，從 32 mm 缸徑的 0.15 J 到 63 mm 缸徑的 0.77 J。
這個公布範圍只屬於 RLQ 系列。
第一輪能量平衡可以寫成：
$$ E_{\mathrm{stop}} = \frac{1}{2} m v_c^2 + F_{\mathrm{net}} s_c + E_g $$
其中：
- $E_{\mathrm{stop}}$ 是停止系統每次事件必須管理的估算能量，單位為焦耳。
- $m$ 是有效移動質量，單位為公斤。
- $v_c$ 是進入緩衝區時的活塞速度，單位為公尺／秒，不是平均行程速度。
- $F_{\mathrm{net}}$ 是在緩衝區內作用的淨驅動力，單位為牛頓。
- $s_c$ 是有效緩衝或停止行程，單位為公尺。
- $E_g$ 表示停止時增加能量的重力或其他外部負載，單位為焦耳。只有在能可靠移除能量時才使用負號。
這個估算只能用於篩選。它不能重現所選氣壓缸的壓力－溫度歷史、幾何、摩擦或洩漏，因此製造商的能力方法與規定安全係數仍然具有控制效力。
如果需求超過內部緩衝的公布能力，請降低質量或進入速度，選擇緩衝更合適的氣壓缸，或增加尺寸正確的外部避震器。選硬體前請參閱外部避震器尺寸指南。增加質量不是補救方法，因為在速度固定時動能會隨質量直接增加。
驗收測試應記錄什麼？
調好的氣壓缸不能只因一個循環看起來安靜就接受。紀錄應證明完整行程、受控減速、穩定停止、可接受壓力，以及在機台指定操作範圍內的可重複感測。把證據與氣壓缸型號及確切針閥位置一起保存，讓後續維護可以區分漂移與未記錄的調整。
至少保留：
- 確切氣壓缸零件號與緩衝類型；
- 缸徑、行程、安裝方向、活塞桿配置、連接導向，以及任何可能儲存或釋放彈性能量的外部止擋；
- 移動質量，以及外部力的大小與方向；
- 進入緩衝區時的實測速度；
- 閥處供氣壓力與兩個氣壓缸接口的動態壓力，並與位置和命令使用相同時間基準記錄；
- 相關的機台與環境溫度；
- 針閥位置、調整方向、鎖定狀態、所用工具，以及核准設定的技術人員身分；
- 最終位置、停止行為、感測器切換、末端止擋接觸、循環率，以及每個定義操作極限下的結果。
依機台要求與元件文件設定通過界線。不要借用通用反彈距離或停止時間。轉移機構可能容許感測器切換後仍有殘餘運動，但同一運動可能毀掉相機影像。有護罩的壓床也可能有獨立的安全順序限制。在類似生產的記錄條件下，測試移動質量、外部力、進入速度、壓力、溫度、方向與循環率的最差可信組合；每次運行都記錄訊號、取樣率、計算方法、驗收邊界、重複次數與核准人員。這份紀錄讓日後的撞擊或停止變化可以量化，也避免爭論試車時什麼曾被視為可接受。
氣壓缸過度緩衝 FAQ
以下短答涵蓋常見的故障排查與試車決策。它們把證據與假設分開，在脈絡中保留型號特定數值，並標示緩衝調整應停止的界線，讓調查可以轉向機械、主要氣動迴路或控制系統。
每一次行程末端反彈都是過度緩衝造成的嗎？
不是。彈性止擋、鬆動安裝、結構撓曲、閥切換、密封摩擦、力量裕度不足與控制器追逐都可能產生相似運動；要證明過度緩衝，事件必須從緩衝區開始、與反向壓力對齊，並在依型號核准降低限制後穩定改變。
可以從調壓器壓力表診斷過度緩衝嗎？
通常不行。遠端調壓器壓力表可能看不到任一氣壓缸接口的快速局部變化，因此應把位置、兩個接口壓力與閥命令放在同一條時間軸上；它們的先後順序比單一峰值更有診斷價值。
氣壓缸緩衝針閥應該開幾圈？
沒有通用設定。針閥幾何與允許行程會因氣壓缸系列而異。上文引用的 SMC 出貨設定為開啟四分之一至二分之一圈、上限 2.5 圈，僅適用於 32 至 63 mm 缸徑的 RLQ 系列。請遵循已安裝零件型號的手冊。
打開緩衝針閥一定能消除反彈嗎？
不一定。若原因是限制過大，打開針閥可以降低反向壓力；但開得太大會造成末端硬撞。症狀沒有改變時，請先恢復基準設定，再檢查機械柔順性、共用排氣路徑、閥行為、摩擦與控制邏輯。
什麼時候應使用外部避震器？
當停止需求、進入速度或循環率超出確切氣壓缸公布的能力時，可以考慮使用。請依每循環與每小時能量上限選擇避震器，並提供足夠的安裝剛性與行程對準。
