哪些氣動迴路設計黃金法則能徹底提升無桿氣缸性能?

掌握 7 項無桿氣缸迴路設計規則,涵蓋安全狀態、峰值流量、排氣節流、FRL 選型、排氣、接頭與可量測的調試結果。

分享
無桿氣缸氣動迴路設計黃金法則文章主圖

哪些氣動迴路設計黃金法則能徹底提升無桿氣缸性能?

無桿氣缸氣動迴路設計是把致動器視為一條完整流路、一個運動系統,以及一組明確定義的機台狀態。氣缸無法補救容量不足的調壓器、距離過遠的閥、受限制的配管、未受控的排氣背壓、不安全的重新啟動,或會讓錯誤管路接上的接頭。

七項規則能讓這些介面保持可見。先定義安全狀態,再按峰值流量為完整的進氣與排氣流路定尺寸。控制兩個方向的速度,依元件要求規格化空氣處理,從結構上防止錯誤連接,最後以同步的位置與壓力量測證明已安裝的迴路。

重點摘要

  • ISO 6150 定義三種快速接頭壓力等級,但尺寸能接合不代表功能相容。
  • 氣缸速度取決於流量、有效面積、配管、接口、負載與排氣限制。
  • 將 FRL 組件、閥、流量控制器、消音器與接頭視為同一個壓力預算。
  • 調試必須依據實測曲線,而不是只看調壓器設定值。

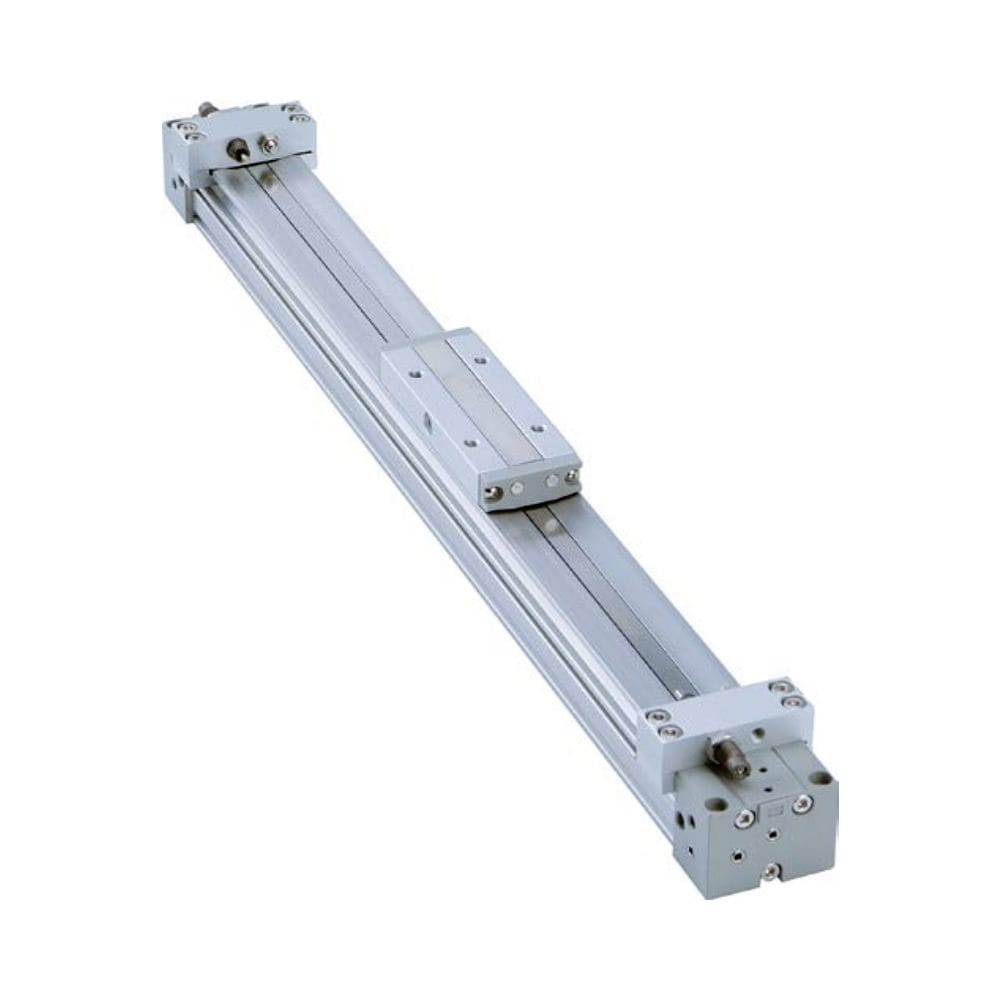

帶外部滑座與長型整合導軌本體的機械接合式無桿氣缸

規則 1:迴路在每種機台狀態下必須完成什麼?

迴路必須在元件選型前先定義其行為。 ISO 4414:2010 涵蓋氣動系統的設計、安裝、調整、運轉、維護、能源效率與重大機械危害,因此正常運轉命令只是需要明確結果的多種狀態之一(ISO,2021 年確認)。

先建立狀態表。對每一個可預見的狀態,表中都應描述閥命令、致動器動作、儲存壓力、負載條件與重新啟動許可。

機台狀態 迴路必須做出的決策
正常生產 命令哪個方向、如何控制速度,以及如何確認終點位置
受控停止 滑座是立即停止、完成行程,還是移動到定義位置
緊急停止 哪項安全功能會移除或阻斷動力能量,以及如何防止危險動作
氣源隔離 如何鎖定上游氣源,以及如何釋放或限制下游殘餘壓力
壓力恢復 是否需要軟啟動,以及如何防止自動意外行程
感測器或閥故障 在位置回饋或閥反應消失時,系統要進入哪個狀態

軟啟動閥會限制壓力恢復的速率,但它不會自動成為具安全額定的停止或負載保持裝置。同樣地,閉心式方向閥可以封住壓力,卻不能保證洩漏、軟管失效或機械負載不會使滑座移動。

垂直、傾斜及外部負載軸需要特別注意。兩個腔室同時排氣可能釋放懸吊負載;封住兩個腔室則可能在活塞兩側留下儲存能量。風險評估必須決定是否需要桿鎖、機械煞車、配重平衡配置、受防護的止擋,或其他經工程設計的措施。

OSHA 的上鎖/掛牌規則涵蓋氣動能量,並要求在受規範的維修作業前,釋放、斷開、限制或以其他方式使儲存能量與殘餘能量處於安全狀態(OSHA 1910.147)。應將隔離點、排放流路、壓力表與驗證方法標示在迴路圖上。

因此,第一項黃金法則不是「選一個 5/2 閥」,而是「先寫出狀態表」。當每個狀態都有明確的物理結果後,才能依這些結果選擇閥型、中心狀態、先導配置、排氣策略、感測方式與重新啟動邏輯。

規則 2:必須有多少峰值流量抵達氣缸?

峰值流量由所需的運動方向速度與有效面積決定。 SMC 提供關係式 s=28.8q/As = 28.8q/A,其中速度以英吋/秒表示、流量以 SCFM 表示、面積以平方英吋表示;同時提醒入口壓力必須保持穩定,且配管與接口尺寸仍會影響速度(SMC,2026 年查閱)。

以不依賴單位的形式,工作容積關係為:

Qw=AeffvQ_{\mathrm{w}} = A_{\mathrm{eff}} v

QwQ_{\mathrm{w}} 是氣缸腔室在工作壓力與溫度下的體積流量,AeffA_{\mathrm{eff}} 是所選方向的有效活塞面積,vv 是目標活塞速度。請使用相容單位,例如立方公尺/秒、平方公尺與公尺/秒。

型錄流量通常以標準或正常參考狀態表示。初步的理想氣體換算式為:

QN=QwpabspNTNTwQ_{\mathrm{N}} = Q_{\mathrm{w}} \cdot \frac{p_{\mathrm{abs}}}{p_{\mathrm{N}}} \cdot \frac{T_{\mathrm{N}}}{T_{\mathrm{w}}}

QNQ_{\mathrm{N}} 是參考狀態流量,pabsp_{\mathrm{abs}} 是近似的腔室絕對壓力,pNp_{\mathrm{N}} 是參考絕對壓力,而 TwT_{\mathrm{w}}TNT_{\mathrm{N}} 是絕對溫度。請說明採用的參考狀態,因為 NL/min、SLPM 與 SCFM 可能使用不同慣例。

伸出與縮回必須分開計算。單桿氣缸在兩個方向的有效面積不同。機械接合式或磁耦合式無桿氣缸可能具有相同或近似相同的受壓面積,但仍應以精確的產品資料為準。

平均耗氣量不等於峰值流量。如果多個致動器在 150 ms 內重疊動作,FRL、歧管、閥、配管與排氣流路都必須在該時段通過同時需求。把完整循環的平均值相加,可能掩蓋使關鍵動作變慢的短暫壓力崩落。

ISO 6358-1 以可壓縮流體標準化氣動元件的穩態流量測試。請在適用的壓力比下使用閥、調壓器、接頭與消音器的資料,不要只比較接口螺紋(ISO 6358-1,2022 年確認)。

工具氣壓缸選型氣壓缸流量需求計算器在選擇 FRL、閥與配管前,根據缸徑、桿徑、行程、目標時間、壓力與流量參考狀態估算方向性氣缸流量。所需流量 = 氣壓缸容積 / 目標時間 × 壓力比缸徑活塞桿直徑行程長度目標行程時間開啟計算工具

FRL 選型指南說明如何讀取調壓器流量曲線與壓降資料。對已定義的管路或管段,可使用壓縮空氣壓降計算器,但短距離機台配管與接頭仍應以精確產品資料或量測確認。

規則 3:閥與配管應放在哪裡?

閥的位置與配管幾何會改變實際輸出的運動。 SMC 將接口尺寸與配管尺寸都列為命令流量以外的速度因素,因此即使兩個迴路使用相同的調壓器設定與閥料號,只要管長、內徑、接頭或排氣配置不同,行為就可能不同(SMC)。

方向閥應足夠靠近無桿氣缸,使管內容積不會主導反應時間,同時保留操作空間、環境防護與安全維護條件。不存在通用的最大管長;可接受值取決於缸徑、行程、目標時間、閥導流能力、配管內徑、壓力與允許延遲。

兩個方向都應採用同樣嚴謹的方法:

  • 記錄實際配管內徑,不要只記名義外徑。
  • 計算彎頭、異徑接頭、穿板接頭、歧管、快速接頭與流量控制器。
  • 避免兩條工作口流路出現不必要的差異。
  • 支撐配管,避免滑座運動造成摩擦、打折、拉扯或疲勞。
  • 讓排氣流路清楚可辨識且便於維護。
  • 在閥入口及兩個氣缸接口附近設置壓力測試點。
無桿氣缸氣動迴路架構垂直流程圖顯示工廠氣源依序通過可上鎖隔離與軟啟動、空氣處理、靠近致動器的方向閥、配對的工作口配管與排氣節流控制,最後到達無桿氣缸;閥的排氣則導向額定消音器。完整迴路邊界從工廠氣源到排氣端,為每個限制點定尺寸並完成驗證工廠氣源連接已知的動態最低入口壓力可上鎖隔離與受控壓力恢復排氣、壓力表、殘餘能量控制、重新啟動邏輯空氣處理僅在需要時配置濾清器、調壓器、排水器與潤滑器靠近致動器的方向閥正確狀態、導流能力、先導壓力與排氣容量兩條工作口流路明確定義管內徑、長度、接頭與排氣節流控制無桿氣缸與移動負載導向、緩衝、感測器、安裝與安全狀態額定排氣消音器
性能邊界從工廠氣源連接延伸至最終排氣出口。安全狀態功能必須與正常速度控制流路分開定義。

長行程移動軸還需要機械上安全的配管路由。氣動配管路由指南涵蓋彎曲半徑、支撐、磨耗、熱、運動與維修迴圈。

規則 4:為什麼速度通常應在排氣側控制?

排氣節流是控制氣缸速度的常用起點。 SMC 表示,業界通常在致動器排氣口控制流量;改變背壓即可改變活塞速度,實務上常以排氣節流流量控制器或針閥實現(SMC)。

排氣節流會保持驅動側壓力,同時限制排氣側。對於原本可能跑在供氣前方的負載,這通常能提供更好的控制。兩個方向都要安裝並調整控制器,因為滑座負載、重力分量、有效面積、緩衝特性與所需時間可能不同。

「通常」這個詞很重要。正確的迴路仍取決於致動器與負載:

  • 超越運轉或垂直負載需要明確的限制策略,不能只靠針閥。
  • 極低速運動可能暴露出傳統流量控制器無法消除的黏滑。
  • 磁耦合式無桿氣缸必須維持在其耦合力限制內。
  • 機械接合式無桿氣缸必須維持在導向、力矩與速度額定值內。
  • 比例式或伺服氣動軸需要不同的閥與回饋架構。

在調整末端緩衝前,先調整速度。使用生產負載量測兩個方向。幾乎關閉的排氣控制會造成高背壓、發熱並使緩衝反應變慢;完全開放的流路則可能讓進入緩衝區的速度過高,造成末端強烈撞擊。

不要只因為氣缸速度慢就加裝快速排氣閥。它會改變腔室的排氣位置、緩衝器所看到的排氣壓力,以及正常閥能否按預期停止或反轉負載。快速排氣閥物理機制指南說明這些取捨。

把排氣流路視為性能元件

名義螺紋尺寸不能代表消音器容量。 Festo 2024 年型錄列出的 G1/8 型號,在指定 6 bar 入口條件下流量從 1,340 到 2,050 L/min 不等。這個差異說明選型必須依據實測流量資料,而不能只看螺紋(Festo)。

OSHA 將 85 dBA 視為八小時 TWA 聽力保護的行動值,而不是單一機台的排放上限(OSHA)。

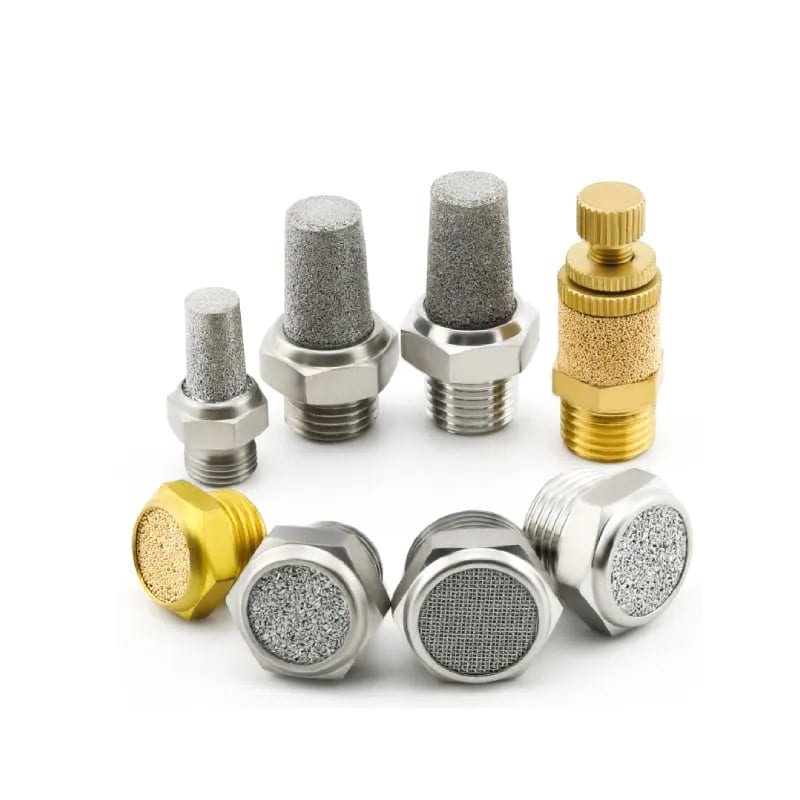

數種螺紋尺寸與本體配置的燒結式氣動消音器

排氣流路包括氣缸接口、工作口配管、排氣節流控制器、方向閥內部通道、歧管排氣、遠端排氣配管、消音器與任何排氣清潔器。這條鏈上的任何限制都可能提高阻礙活塞運動的壓力。

背壓會降低活塞兩側可用的壓差。它可能使一個方向變慢而另一個方向正常,因此「供氣壓力表仍顯示 6 bar」並不能排除排氣流路問題。

選擇並調試排氣系統時,應檢查:

  • 製造商在相關壓力條件下提供的流量資料。
  • 伸出與縮回各自的排氣需求。
  • 清潔狀態下的壓力與行程時間基準。
  • 油霧、水、灰塵、結冰、腐蝕與清潔許可。
  • 排氣溫度與材料相容性。
  • 操作人員位置的噪音與總暴露時間。
  • 檢查與更換的可及性。

遠端安裝可能改善維修可及性或移動噪音源,但增加的管路與接頭也可能提高限制與容積。任何以接口直徑倍數表示的通用距離,都不能取代壓力與時序測試。

ISO 20145:2026 規定氣動排氣消音器的聲學測試方法。產品標示的測試結果與工作場所的暴露量測回答的是不同問題:前者是在定義條件下比較元件,後者則評估安裝在機台上的人員暴露(ISO,2026 年)。

最有價值的維護基準是成對曲線:同一個負載循環的氣缸接口壓力與行程時間。如果受影響方向變慢的同時排氣壓力上升,就應把流量控制器、閥內通道、配管與消音器視為同一條流路調查。消音器堵塞指南提供詳細的 A/B 測試方法。

空氣處理應如何規格化?

空氣處理必須從純度與動態流量要求開始。 ISO 8573-1 依粒子、水與油為壓縮空氣分類。請先在使用點規定這三類要求,再加入最低動態壓力、峰值流量與允許壓降,然後選擇過濾調壓器(ISO)。

Festo 目前的產品組合涵蓋 0.01 至 40 微米的過濾等級,以及 140 至 24,000 L/min 的過濾調壓器流量,這說明單一籠統的「工業用氣」規格並不足夠(Festo,2026 年查閱)。

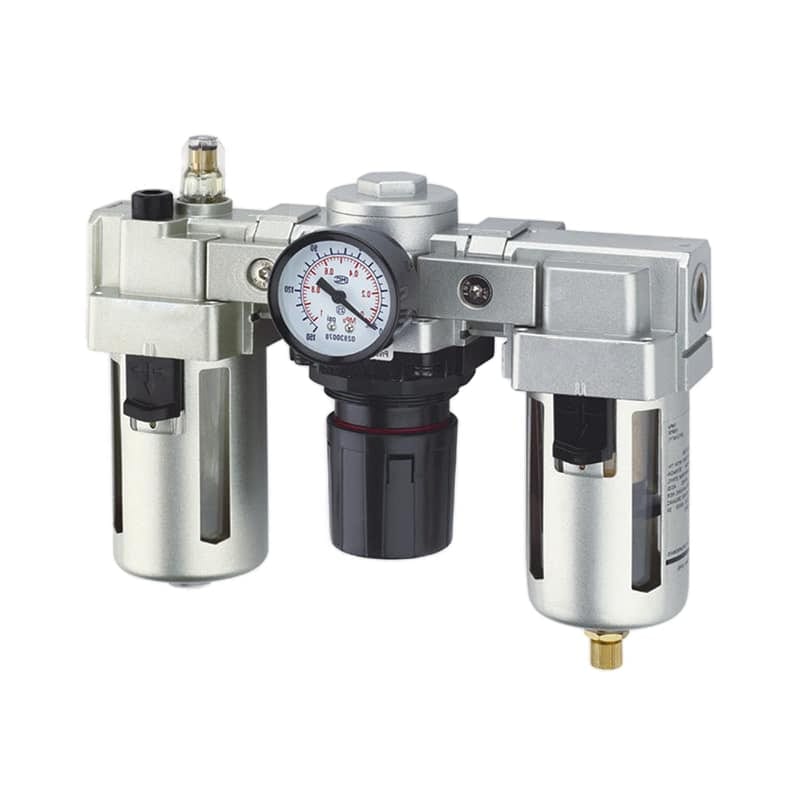

帶壓力表、杯體、排水器與流向本體的過濾調壓潤滑器組件

不要依接口尺寸或「標準工業用」這類應用標籤選擇 FRL。應收集:

  • 生產期間的最低與最高入口壓力。
  • 峰值流量時所需的出口壓力。
  • 允許的調壓器壓降與遲滯。
  • 峰值同時流量與流量參考狀態。
  • 使用點要求的粒子、水與油等級。
  • 環境與壓縮空氣溫度範圍。
  • 冷凝水負荷與排水器類型。
  • 杯體材料與化學品暴露。
  • 維修可及性與壓差監測。

ISO 6953-2:2024 標準化調壓器與過濾調壓器的特性測試及資料呈現。請在計畫入口壓力與設定值下,使用精確型號的正向流量曲線。型錄中的自由流量標題值,不能證明調壓器在氣缸快速動作期間仍能維持所需出口壓力(ISO,2024 年)。

潤滑器不是必然需要。許多現代氣動元件是為無油運轉而設計;如果特定製造商要求加油,請規定油品類型與供油方式,並注意下游元件之後可能依賴持續潤滑。不要把潤滑器當成通用的可靠性升級。

在同一個峰值事件期間量測調壓器入口與出口壓力。入口壓力穩定但出口壓降過大,應將注意力放在過濾調壓器或其濾芯;如果兩者都崩落,就要調查上游供氣、配氣管、隔離閥或同時發生的需求。

接頭與連接應如何做到防錯?

必須把物理相容性與功能相容性分開確認。 ISO 6150:2018 將圓柱形快速接頭插頭定義為三種最大工作壓力等級:10、16 與 25 bar;但插座結構由製造商決定,且標準不保證每一項功能特性(ISO,2025 年確認)。

快插管接頭不是快速接頭。ISO 14743 涵蓋外徑 3 至 16 mm 的熱塑管完整快插接頭。這類接頭通常形成固定迴路連接;插頭與插座式接頭則是為反覆連接與拆卸而設計(ISO,2021 年)。

採用分層式防錯策略:

  1. 物理防錯: 當錯誤連接可能造成危害時,使用不同的接頭輪廓、本體尺寸、專用歧管或安裝位置。
  2. 永久識別: 在兩半接頭、配管、迴路圖與機台接口上標示相同的迴路識別碼。
  3. 功能驗證: 確認壓力等級、流量、保持力、截流、排放、密封材料、溫度與介質相容性。
  4. 安全拆卸: 依產品與工作場所程序隔離並排氣;控制軟管甩動與儲存能量危害。
  5. 維護後測試: 在機台恢復生產前,驗證閥狀態、運動方向、壓力曲線、洩漏與感測器順序。

顏色很有用,但應用來強化而不是取代物理防錯與識別。標籤會褪色,配管可能被更換,而且不同工廠的顏色慣例也不一樣。

快速接頭也會消耗壓力預算。機械上能正確接合的接頭,對高速無桿氣缸而言仍可能限制過大。請在實際壓力條件下比較流量資料,並在安裝後確認氣缸接口的動態壓力。

快速接頭指南更詳細說明 ISO 輪廓、截流與排放選項、流量檢查及維護。

無桿氣缸迴路調試檢查表

調試必須重現真實的運轉範圍。 ISO 6953-2:2024 提供標準化的調壓器比較測試,但它不會替已安裝的機台做認證;完整迴路仍需要在最低與最高負載、兩個運動方向,以及預期最低動態入口壓力下進行同步量測(ISO,2024 年)。

所有訊號都應以同一條時間軸記錄:

  • 閥命令。
  • 有條件時記錄閥或閥芯回饋。
  • 空氣處理組件前的壓力。
  • 閥入口的調節後壓力。
  • 兩個氣缸接口的壓力。
  • 滑座位置。
  • 終點感測器切換。
  • 循環識別碼、負載、方向與溫度。
同步的無桿氣缸調試量測垂直測試序列以同一條時間軸對齊閥命令、入口壓力、兩個氣缸接口壓力、滑座位置與驗收結果。一個循環,一條共用時間軸時間1. 閥命令與回饋辨識電氣延遲與命令方向2. FRL 入口與出口壓力區分上游供氣損失與調壓器壓降3. 氣缸 A 口與 B 口壓力觀察驅動壓力、排氣壓力與方向變化4. 滑座位置與終點感測器計算延遲、行程時間、速度、穩定時間與重複性5. 噪音與機械觀察記錄撞擊、反彈、振動、洩漏與操作人員暴露6. 與書面驗收限制比較在每一個指定負載與壓力條件下,兩個方向都必須通過保留原始曲線、感測器位置、取樣率、設定值與測試條件
同步曲線可區分上游供氣損失、調壓器壓降、閥延遲、配管限制、排氣背壓與機械運動;單靠調壓器壓力表無法做出這些區分。

至少執行以下測試案例:

測試案例 要驗證的內容
最低與最高負載 運動穩定性、耦合或導向裕量、緩衝與終點位置重複性
伸出與縮回 方向專屬的壓力、行程時間、速度控制與排氣特性
預期最低入口壓力 氣缸接口具備足夠的動態壓力
冷啟動與暖機生產 密封摩擦、調壓器行為、冷凝與時序漂移
單一致動器與峰值重疊 局部性能與同時需求造成的壓力損失
受控停止與壓力恢復 明確的安全狀態、不意外重新啟動與正確的感測器順序

測試前先定義驗收上限與下限。有用的限制包括行程時間、命令到運動的延遲、氣缸接口最低壓力、最高排氣壓力、進入緩衝區的速度、穩定時間、位置重複性、洩漏與噪音暴露。以精確的致動器、閥、FRL、消音器與接頭限制作為邊界。

如需技術審查,請透過技術聯絡頁面提供迴路圖、元件料號、缸徑、行程、負載、方向、配管尺寸、所需時序與同步曲線。這些資料能揭示的內容,遠多於一張調壓器壓力表照片。

無桿氣缸迴路設計常見問題

迴路決策橫跨多項標準與產品邊界。 ISO 8573-1 使用三個主要的壓縮空氣污染物分類,而 ISO 6150 定義三種快速接頭壓力等級。兩者都不會替你選出完整的無桿氣缸迴路,因此以下回答會連結純度、流量、排氣、連接與調試要求,而不把單一數字變成通用規則。

FRL 是否應與無桿氣缸的接口尺寸相同?

不應直接這樣判定。接口螺紋是連接介面,不是流量保證。應依據峰值同時流量、最低動態入口壓力、所需出口壓力、允許壓降、空氣純度要求與精確型號的流量曲線選擇 FRL,再在負載最快的氣缸動作期間量測 FRL 入口與出口壓力。

排氣節流是否永遠適合無桿氣缸?

排氣節流是常用起點,因為排氣限制會建立可控制的背壓,但它不是通用答案。請檢查負載方向、重力、耦合限制、最低速度、緩衝特性、閥架構與所需安全狀態。垂直或超越運轉負載可能需要獨立的工程限制措施,不能只靠針閥。

氣動消音器可以遠端安裝嗎?

可以,但前提是製造商允許這種配置,而且新增的管路、接頭、溫度、排水、污染與背壓仍在可接受範圍內。遠端安裝可能改善維修可及性或移動噪音,但也可能增加限制與容積。請使用最終排氣流路確認氣缸接口壓力與行程時間。

每個無桿氣缸迴路都需要潤滑器嗎?

不需要。請遵循精確的氣缸、閥、流量控制器與附件規格。許多現代元件是為無油運轉而設計;如果確實需要加油,請規定相容油品與供油率,並注意一旦導入潤滑,下游元件可能必須持續潤滑。

什麼證據能證明無桿氣缸迴路已完成調試?

調壓器設定值本身不能證明已完成調試。應以同一條時間軸記錄閥命令、動態 FRL 入口與出口壓力、兩個氣缸接口壓力、滑座位置、感測器時序、負載、方向與溫度,並在最低與最高負載、低入口壓力、冷啟動及峰值同時需求下,讓兩個方向都通過書面限制。
