絕熱膨脹與等溫膨脹：氣缸致動的熱力學

Q: 氣缸快速運動一定是絕熱過程嗎？

不一定。快速運動可能縮短壁面傳熱時間，但工作腔仍會經由閥件、管路及節流處交換質量；摩擦、混合、洩漏、排氣背壓及活塞作功也會影響結果。只有在已界定的邊界與時間區間內，熱傳遞可忽略時，才適合稱為絕熱過程。

Q: 等溫膨脹能讓氣缸推力保持不變嗎？

不能。依波以耳定律，固定質量的氣體在溫度不變而膨脹時，壓力仍會下降。對側腔壓力、有效面積、摩擦及負載也仍在力平衡中，因此消除溫度變化不會帶來恆定壓力或恆定淨推力。

Q: 絕熱與等溫方程式可以使用表壓嗎？

不可以。狀態方程式與壓力比必須使用絕對壓力；套用氣體定律前，應把當地大氣壓加到表壓上，溫度則使用開爾文或蘭金度等絕對溫標。若兩個氣缸接口壓力都採用相同環境壓力基準，機械力平衡仍可方便地使用表壓。

Q: 工程師更換氣缸前至少應收集哪些資料？

記錄閥件命令、閥入口壓力、氣缸兩個接口壓力、位置、循環時序、負載、管路尺寸及流量控制設定；熱行為重要時，再加入快速溫度量測。這組資料比單一壓力表更能分辨供氣節流、排氣背壓、啟動摩擦、負載、可壓縮性、傳熱及控制延遲。

絕熱與等溫膨脹是有用的模型極限，不能把兩者當成整段氣動氣缸行程彼此競爭的標籤。 只有先界定系統邊界，絕熱與等溫膨脹的比較才有意義。運作中的氣缸通常是開放暫態系統：空氣進入一個腔室、離開另一個腔室，活塞同時改變兩側容積，熱量也會穿過壁面傳遞。

2017 年的一項實驗使用缸徑 50 mm、活塞桿直徑 20 mm、行程 200 mm 的氣缸。兩個腔室呈現不同反應：其中一團空氣在壓縮期間升溫 23 K，膨脹側則降溫 17 K；兩項結果都不能直接變成適用於其他氣缸的通用修正係數（Hassan、Ghanim 與 Hamandy，2017）。

重點摘要

一項測試量得氣缸腔室內升溫 23 K、降溫 17 K。

氣體定律計算必須使用絕對壓力與絕對溫度。

把等溫路徑與可逆絕熱路徑視為模型極限。

應以兩側腔室壓力、作用面積、摩擦及負載計算推力。

首先要正確界定系統邊界

2006 年的一項致動器模型研究指出，降階方法可能省略溫度動態、入口空氣混合及明確的壁面傳熱。邊界選擇不同，答案也會改變。密閉腔室可以建模為封閉質量；受驅動的氣缸腔室則在容積改變時交換質量（Carneiro 與 Almeida，2006）。

先從理想氣體狀態方程式開始：

pV = mRT

在這個方程式中， $p$ 是絕對壓力， $V$ 是腔室容積， $m$ 是空氣質量， $R$ 是比氣體常數， $T$ 是絕對溫度。NASA 所列空氣的 $R$ 約為 0.286 kJ/(kg·K)（NASA 格倫研究中心，存取於 2026 年 7 月 22 日）。

壓力隨時間的變化還取決於進出質量、活塞運動及傳熱，因此氣缸腔室需要使用控制容積能量平衡：

\frac{dU}{dt} = \dot{Q} + \dot{m}_{\mathrm{in}}h_{\mathrm{in}} - \dot{m}_{\mathrm{out}}h_{\mathrm{out}} - p\frac{dV}{dt}

$U$ 是腔室空氣的內能， $\dot{Q}$ 是傳入空氣的熱量， $\dot{m}$ 是質量流率， $h$ 是比焓， $p\,dV/dt$ 是活塞運動輸出的邊界功率。這裡的正負號約定活塞對外輸出正功時，能量離開腔室。完整模型還需要納入洩漏，必要時也要考慮空間溫度梯度。

每個標籤都應套用到已界定的氣體質量與時間區間，而不是套在氣缸名稱上。關閉閥件後受困的空氣、穿過節流處的供氣，以及加速流過閥件的排氣，分別是不同的控制問題；若全都稱為「絕熱膨脹」，反而會掩蓋可能主導結果的項目。

一個氣缸循環包含哪些熱力學階段？

2017 年的氣缸實驗同步量測壓力、活塞位移及溫度，發現壓縮期間一個腔室升溫 23 K，膨脹腔室則降溫 17 K。因此，在選擇任何過程定律之前，應先依閥件狀態與活塞運動把氣缸循環分段（Hassan 等人，2017）。

循環階段	質量邊界	容積變化	主要問題	適合先採用的模型
初始充氣	空氣進入	活塞開始運動前很小或為零	壓力多快能達到啟動推力？	暫態開放系統
加速與行程運動	空氣進入一側並離開另一側	兩個腔室都改變	哪些因素決定壓力、推力、速度與溫度？	兩個開放腔室加上活塞動力學
緩衝	流路逐漸受限	端蓋附近快速局部變化	背壓與減速度會升到多高？	暫態腔室與節流模型
終點保持	閥件可能關閉或繼續供氣	幾乎固定	洩漏與熱恢復如何改變壓力？	固定容積或洩漏模型
排氣與復位	空氣經由閥件與消音器排出	取決於活塞運動	壓降與冷卻發生在哪裡？	開放洩壓與可壓縮流模型

初始充氣期間，供氣提高驅動腔壓力時，活塞可能仍保持靜止。腔室接近定容，但不是封閉質量。活塞開始運動時發生了什麼變化？壓力作用力一旦超過對側腔作用力、摩擦及外部負載，活塞便開始移動，並把部分進氣的氣動能轉換成機械功。運動期間，供氣腔擴大、排氣腔縮小，兩側都經由節流處交換質量。閥件流導、管路容積、接口幾何、供氣壓降、排氣背壓、摩擦及負載，共同決定壓力歷程。相關的空氣可壓縮性與氣缸控制指南說明這些壓力歷程如何進一步改變剛性與穩定時間。

到達行程末端時，邊界再次改變。閥件流路關閉後，受困腔室可以接近封閉系統模型，但洩漏與熱恢復會讓其狀態緩慢變化。這就是為什麼適用於運動階段的模型，可能無法描述長時間保持。

等溫、絕熱與多方模型實際代表什麼？

NIST 把一個標準大氣壓定義為恰好 101,325 Pa，相當於 14.6959 psi。氣體定律中的壓力比必須使用絕對壓力，而非表壓，因為熱力學狀態以真空為起點；選用哪一種壓力會影響壓力、溫度及邊界功（NIST 壓力與氣體流量單位換算，2025 年更新）。

以下三種模型對同一理想氣體施加不同約束。

等溫膨脹是針對已界定氣體質量、溫度固定的路徑。波以耳定律為：

pV = C

$C$ 對所選氣體質量而言是常數。容積增大時，壓力會下降。等溫不代表壓力或氣缸推力保持不變，而是傳熱抵銷膨脹或壓縮原本會造成的內能變化。

可逆絕熱膨脹是針對已界定氣體質量、沒有傳熱且不產生熵的路徑。對熱量性質為常數的理想氣體而言：

pV^{\gamma} = C

$\gamma$ 是比熱比。在一般氣動系統溫度附近，乾燥空氣常近似取 $\gamma = 1.4$ 。絕熱表示沒有熱量穿過所選邊界；等熵則另外要求可逆，因此摩擦、紊流、混合及有限壓降都會使真實過程偏離可逆方程式。MIT 的理想氣體課程把等溫、可逆絕熱及自由膨脹視為不同路徑（MIT OpenCourseWare，2021）。

多方膨脹是以下式表示的精簡經驗近似：

pV^n = C

$n$ 是針對特定過程、幾何形狀、時間範圍及工作條件擬合的指數。設定 $n = 1$ 會得到等溫關係；設定 $n = \gamma$ 會得到可逆絕熱關係。介於兩者之間的值可以近似某些封閉腔室測試，但不會自動涵蓋閥件流動、洩漏、摩擦或空氣質量改變。

氣動氣缸內理想化的封閉質量絕熱膨脹，容積增大時壓力與溫度同時下降

這幅可逆絕熱示意圖代表封閉質量的極限，不是透過閥件交換空氣、加上隔熱層的運作中氣缸。

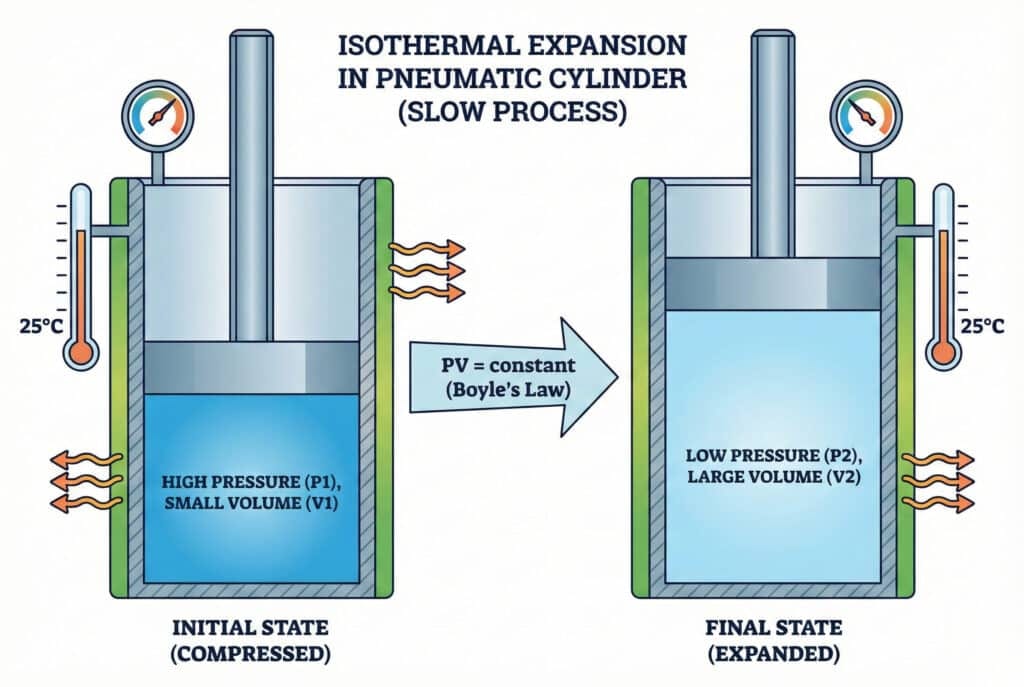

活塞氣缸內理想化的封閉質量等溫膨脹，以熱傳遞維持氣體溫度不變

這幅等溫示意圖代表封閉質量的極限；即使溫度保持不變，容積增大時壓力仍會下降。

封閉系統計算範例

NASA 所列空氣的 $R = 0.286\,\mathrm{kJ/(kg\cdot K)}$ ，其等熵關係則連結熱量性質為常數之理想氣體的壓力、密度及溫度。以下計算比較同一固定氣體質量的模型極限，不能用來預測閥件驅動的氣缸行程（NASA，存取於 2026 年 7 月 22 日）。

假設乾燥空氣的初始絕對壓力為 7 bar、溫度為 293.15 K、容積為 0.25 L，並膨脹到 0.50 L。容積增加一倍，因此比值為 $V_2/V_1 = 2$ 。

先計算等溫極限：

p_2 = p_1\frac{V_1}{V_2}

最終絕對壓力為 3.50 bar 時，理想邊界功為：

W_{\mathrm{iso}} = p_1V_1\ln\left(\frac{V_2}{V_1}\right)

使用 SI 單位計算，結果約為 121 J。

接著套用可逆絕熱極限：

p_2 = p_1\left(\frac{V_1}{V_2}\right)^{\gamma}

取 $\gamma = 1.4$ ，最終絕對壓力約為 2.65 bar，再由下式計算最終溫度：

T_2 = T_1\left(\frac{V_1}{V_2}\right)^{\gamma-1}

溫度約為 222 K，即 -51°C，此時理想邊界功為：

W_{\mathrm{ad}} = \frac{p_1V_1-p_2V_2}{\gamma-1}

結果約為 106 J。由於膨脹期間有熱量進入，在相同容積端點之間，等溫路徑輸出的功比可逆絕熱路徑多。但這項基準計算不能評定受驅動氣缸：供氣閥會增加質量，對側腔也會產生背壓。

工程師應如何選擇多方指數？

2006 年的降階研究把定溫及多方假設，與納入口空氣混合及壁面傳熱的模型互相比較，結果沒有任何指數能普遍勝出。這項差異在實務上很重要：模型複雜度應配合壓力預測任務，而不是複製另一支致動器的數值（Carneiro 與 Almeida，2006）。

腔室確實封閉時，可利用所選區間內同步取得的絕對壓力與容積資料估算 $n$ ：

n = \frac{\ln(p_2/p_1)}{\ln(V_1/V_2)}

兩個壓力都必須是絕對壓力；兩個容積也都不能漏算仍保持連通的端蓋間隙、接口、接頭、管路或閥側死容積。只使用質量實際近似不變的資料。若閥件仍持續供氣、排氣或有明顯洩漏，擬合指數會吸收質量流效應，失去其物理意義。不要用一個指數擬合完整循環。啟動、加速、中段行程、緩衝、停留及熱恢復具有不同邊界。應在相關供氣壓力、負載、速度、行程位置、環境溫度及循環率下重複測試，並隨擬合值說明感測器位置與取樣率。

合適的指數是局部證據，不是空氣的材料性質。數值改變不代表空氣取得了新的熱力學性質，而是簡化的封閉路徑關係正在吸收原本屬於質量流與傳熱項的動態。

在接受簡化模型用於控制設計之前，應先與較高階的壓力方程式比較。1999 年的一項動態分析顯示，可用明確的能量表述取代連續方程與多方模型，並納入壁面熱傳導，以及氣體進出雙作用致動器腔室時的對流（氣動致動器動態分析，1999）。

膨脹模型會如何影響推力、速度與耗氣量？

CAGI 2021 年系統設計手冊以掃掠容積、實際行程及調壓後壓力計算氣缸需求，並警告個別裝置與近似數值的差異可能超過 10%。熱力學假設會影響暫態壓力及標準化空氣容積，但不能取代致動器的機械力平衡（CAGI，2021）。

對單活塞桿雙作用氣缸的無桿側伸出而言：

F_{\mathrm{net}} = p_{\mathrm{cap}}A_p - p_{\mathrm{rod}}A_a - F_{\mathrm{friction}} - F_{\mathrm{load}}

$p_{\mathrm{cap}}$ 與 $p_{\mathrm{rod}}$ 是以相同環境壓力為基準、同步量得的表壓， $A_p$ 是活塞面積， $A_a$ 是活塞桿側環形面積，其餘各項則與伸出方向相反。這個方程式給出當下可用於加速的淨推力。氣動氣缸推力指南詳細說明面積與壓力項。

當溫度改變腔室壓力、質量流、密封件摩擦、洩漏或潤滑劑行為時，便會間接影響推力。若已量測兩個接口壓力，不要再扣除一個籠統的「絕熱損失百分比」，否則會重複計入同一效應的一部分。行程通常受什麼限制？速度取決於質量進出兩個腔室的速率，而不只是一個所選指數。即使下游壓力繼續下降，閥件或管路仍可能進入阻塞流。阻塞流與氣缸速度指南說明這項節流邊界；排氣節流控制則解釋排氣背壓為何能提高穩定性，卻會消耗推力裕量。

耗氣量採用另一種邊界。標準空氣量或自由空氣量需求，是把每循環使用的質量換算到已聲明的參考壓力與溫度，而不是採用瞬時幾何腔室容積。CAGI 建議使用實際行程及調壓後壓力；氣缸耗氣量指南還加入間隙、循環率及參考條件檢查。若要快速檢查比值，壓縮比計算器可以驗證絕對壓力，但不會計算傳熱、腔室溫度、氣缸作功或正確的多方指數。

真實氣缸致動的量測流程

ISO 6358-1:2013 規定使用可壓縮流體對氣動元件進行穩態流量測試的方法，但明確排除氣缸與儲氣筒等在量測期間會與流體交換能量的元件。可把閥件流量資料當成一項模型輸入，再把運作中的氣缸當成暫態系統量測（ISO 6358-1，2013）。

只要計算結果會影響選型、循環時間、安全或控制調校，就應記錄以下同步訊號：

閥件命令，以及可取得時的閥芯或提升閥反饋。
事件期間閥入口的供氣壓力。
氣缸接口處的無桿側與活塞桿側壓力。
相對於製程相關基準點的活塞位置與速度。
負載力，或有理據支持的負載與摩擦估算值。
腔室或接口溫度，並記錄感測器反應時間及安裝方式。
環境溫度及機器啟動後經過的時間。
閥件型號、管路內徑與長度、接頭、消音器及流量控制設定。
循環率、停留時間、實際使用行程、緩衝及行程端點接觸。
空氣品質、壓力露點、潤滑狀態，以及觀察到的冷凝或結霜。

壓力感測器應放在足夠接近接口的位置，以擷取腔室行為，避免把長管路中的壓力誤認為腔室壓力。溫度量測更困難：表面熱電偶讀取的是金屬溫度，快速氣流探針則只讀取一處局部氣體區域，還可能擾動流動。必須明確說明實際量測的對象。接著，以同一時間基準繪出閥件命令、兩個接口壓力、位置及溫度。開始運動前的延遲可能源於克服啟動摩擦所需的壓力累積；行程期間供氣壓力下降，表示可能有流量或分配問題；若運動停止後才出現溫度變化，則較可能指向熱恢復。

在迴路圖上畫出兩個邊界：第一個包圍運動腔室內的空氣，並穿越閥件流路；第二個包圍關閉後的受困容積。若對兩張圖重複使用同一方程式，卻沒有改變其中的質量流項，很可能解錯了問題。

熱力學能導出哪些設計原則？

SMC 提醒，計算所得的壓力、溫度及空氣量可能與實際設備不同。CAGI 也指出，個別工具的近似耗氣量與公布估算值之間可能相差超過 10%。單純加大尺寸不是解決方法。應先建立機構模型，再驗證實際配置的迴路（SMC；CAGI）。

不要為了「抵消絕熱損失」而把缸徑選得過大。 應依實測或有理據支持的動態壓力、負載、摩擦、加速度及安全要求選擇缸徑。較大缸徑也會增加掃掠容積與流量需求。
不要把提高工廠供氣壓力當成熱效應修正。 較高壓力會改變可用推力及耗氣量，卻無法消除流量不足的閥件、過長管路、過高排氣背壓或不良控制調校。
不要為標準氣缸加隔熱層，試圖把它變成絕熱系統。 隔熱可能減少熱恢復，並改變密封件及潤滑劑溫度。應遵守製造商的溫度限制。
不要為了讓例行動作等溫化而指定熱交換器。 先確認真正需求涉及推力、速度、重複性、表面溫度、結冰還是能源使用。這些問題各自需要不同的量測與改善方法。
應減少不必要的死容積，但不要造成流量限制。 較短管路可以改善反應，但管路內徑過小會限制質量流。
應區分熱力冷卻與水分引起的結冰。 絕熱冷卻與氣缸結冰指南涵蓋壓力露點、排氣節流及結霜位置診斷。
應驗證確切工作條件。 測試指定的氣缸、閥件、管路、負載、行程、速度控制、環境範圍及連續循環次數。

一般工業選型很少需要完整的能量微分方程式。分階段模型已經足夠：使用製造商提供的節流元件流量資料、幾何腔室容積、兩個接口的動態壓力、機械力平衡及實測循環時間。當熱漂移、結冰、高頻循環、精密控制或模型式模擬會影響決策時，再加入溫度動態。

氣缸熱力學常見問題：工程師應檢查什麼？

NIST 把一個大氣壓定義為恰好 101,325 Pa；2017 年的氣缸實驗則在兩個腔室事件中分別記錄到升溫 23 K 與降溫 17 K。使用這兩項事實時都要謹慎。以下問答採用絕對變數，把循環分成不同階段，並用同步機器資料驗證簡化模型（NIST；Hassan 等人）。

氣缸快速運動一定是絕熱過程嗎？

不一定。快速運動可能縮短壁面傳熱時間，但工作腔仍會經由閥件、管路及節流處交換質量。摩擦、混合、洩漏、排氣背壓及活塞作功也都會影響結果。只有在已界定的邊界與時間區間內，熱傳遞可忽略時，才適合稱為「絕熱」。

等溫膨脹能讓氣缸推力保持不變嗎？

不能。依波以耳定律，固定質量的氣體在溫度不變而膨脹時，壓力仍會下降。推力也不會固定；對側腔壓力、有效面積、摩擦及負載仍在力平衡中，因此消除溫度變化不會帶來恆定壓力或恆定淨推力。

每支氣缸都能使用同一個多方指數嗎？

不能。擬合指數取決於幾何形狀、相連死容積、行程區段、循環時間、傳熱、壓力，以及腔內氣體質量是否確實受困。應說明測試區間與條件。若閥件正在供氣或排氣，應使用質量流模型，不要把這些效應硬塞進單一指數。

絕熱與等溫方程式可以使用表壓嗎？

不可以。狀態方程式與壓力比必須使用絕對壓力。套用氣體定律前，應把當地大氣壓加到表壓上，並使用開爾文或蘭金度等絕對溫標。若兩個接口壓力都採用相同環境壓力基準，機械力平衡仍可方便地使用表壓。

工程師更換氣缸前至少應收集哪些資料？

記錄閥件命令、閥入口壓力、氣缸兩個接口壓力、位置、循環時序、負載、管路尺寸及流量控制設定。熱行為重要時，再加入快速溫度量測。這組資料比單一壓力表更能分辨供氣節流、排氣背壓、啟動摩擦、負載、可壓縮性、傳熱及控制延遲。

來源與技術參考資料

NASA 格倫研究中心，狀態方程式，理想氣體變數及空氣比氣體常數；存取於 2026 年 7 月 22 日。
NASA 格倫研究中心，等熵流方程式，熱量性質為常數之理想氣體的等熵關係；存取於 2026 年 7 月 22 日。
MIT OpenCourseWare，第 7 講：理想氣體過程，2021；存取於 2026 年 7 月 22 日。
NIST，壓力與氣體流量單位換算，更新於 2025 年 7 月 28 日；存取於 2026 年 7 月 22 日。
ISO 6358-1:2013，氣動流體動力——穩態流量測試方法，已確認的標準，含 2020 年與 2026 年修訂；存取於 2026 年 7 月 22 日。
J. Falcão Carneiro 與 F. Gomes de Almeida，伺服氣動致動器腔室的降階熱力學模型，2006；存取於 2026 年 7 月 22 日。
J. M. Hassan、D. Ghanim 與 N. B. Hamandy，氣動氣缸腔室內溫度變化的實驗研究，2017；存取於 2026 年 7 月 22 日。
氣動致動器動態分析，《Simulation Practice and Theory》，1999；存取於 2026 年 7 月 22 日。
CAGI，壓縮空氣系統設計，《壓縮空氣與氣體手冊》，2021；存取於 2026 年 7 月 22 日。
SMC，氣動壓力變化、溫度變化、空氣量及狀態變化計算軟體，存取於 2026 年 7 月 22 日。
